Fluke test что это такое

Кабельные сети. Зачем нужно их тестирование?

Тестирование СКС является измерением различных параметров кабельных линий на соответствие выбранным категориям. Основной задачей тестирования является определение качества проведенной инсталляции структурированной кабельной системы и соответствия ее производительности заявленным производителем характеристикам.

В кабельной инфраструктуре правильная установка ее компонентов в целостной системе, влияет на работоспособность всей сети. Для обеспечения монтажа СКС на должном уровне в компаниях-инсталляторах для сотрудников проводятся курсы, связанные с поднятием их профессиональной квалификации. Однако для оценки качества осуществленного монтажа все равно не обойтись без тестирования.

Проведение Fluke test как тестирование кабельных сетей

Компания Fluke Corporation предложила одну из методик проведения тестирования СКС. Со временем ее методика стала общепризнанным стандартом и в названии теста используется имя компании. Поэтому широко употребляемые термины «fluke test (флюк тест)», «fluke скс», «провода fluke», «fluke для витой пары» указывают на проведение соответствующего тестирования кабеля и структурированных кабельных сетей.

Fluke test проводится как отдельных элементов СКС и кабеля непосредственно на производстве, так и уже установленной СКС.

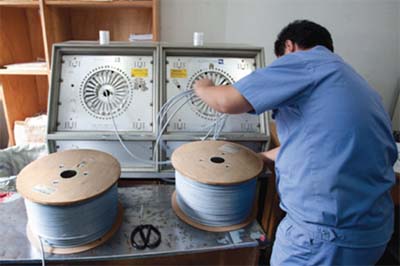

Fluke test в производственных условиях

На производстве задается и контролируется толщина жилы проводника и оболочки, шаги скрутки пар и другие параметры. Например, согласно производственным стандартам у кабеля должна быть не воспламеняемость оболочки.

При тестировании подтверждается качество продукции и корректность работы при выполнении монтажа, на основании требований производителя.

Производственное тестирование бывает выборочным. А для построения сертифицированной структурированной кабельной системы высокого класса выполняется fluke test (флюк тест) каждого ее продукта по отдельности.

Для испытаний на степень соответствия продукции стандартам в производстве производителями кабельной продукции, в том числе, витой пары, для проведения тестирования используются услуги независимых лабораторий. Здесь же проверяется качество используемых материалов. Компания AVS Electronics является поставщиком сертифицированного SkyNet кабеля витая пара.

Основной задачей тестирования является определение качества применяемых для производства материалов, а также фиксация степени производительности сети в целом.

Для сетевых компонентов с заявленной категорией определены конкретные показатели по их тех. характеристикам. Полученные результаты проводимого флюк теста должны либо удовлетворять этим показателям, либо превосходить их. Выполнение этих условий обеспечивает поддержку компонентами передачи данных на скоростях и расстояниях заявленной категории. Если тестирование кабеля проходит успешно, испытательными лабораториями производится выдача сертификатов на соответствие кабеля по заявленной категории.

Типы проведения тестирования

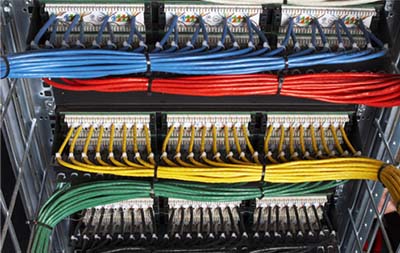

Предусмотрены определённые тесты для компонентов с постоянными соединениями, либо полными трактами передачи данных:

Для получения гарантии от фирмы-производителя, полный тракт не тестируется, а проводится fluke test лишь постоянного соединения. Полный тракт передачи данных может меняться в ходе использования сети и тестируется только при наличии сетевых проблем. В момент проведения тестирования определяется проблема кабеля, либо подключённого к сети оборудования.

Основные причины проведения тестирования компаниями-инсталляторами следующие:

Для получения системной гарантии от производителя fluke test (флюк тест) проводится на основании обязательных условий производителя. Как правило, производитель предоставляет своим клиентам список сертифицированных им компаний, которые этим занимаются.

При указании в договоре на монтаж СКС категории спроектированной системы инсталлятор проводит тестирование постоянного соединения. По окончании монтажа системы, обеспечивается ее корректная работа в соответствии с заявленной категорией, что соответствует требованию договора.

При положительных результатах по тесту договор полностью подтверждает степень своего соответствия.

Произведенное тестирование инсталлятором для производителя определяет постоянные соединения с необходимыми системными гарантиями. Когда работа подойдет концу, составляется отчёт с подтверждаемой гарантией системы в целом. Полученные результаты теста обладают особой важностью для клиента, как подтверждающие соответствие системы определённой категории.

Важнейшим основанием для выполнения флюк теста является обеспечение работоспособности СКС. Несмотря на качество произведенного монтажа, его соответствие заданным требованиям определяется в момент тестирования.

В ходе тестирования обязательно учитывается категория, для каждой из которых имеются приложения по передаче данных.

Оборудование для проведения тестирования кабелей и СКС

Рынок сетевого оборудования предусматривает значительное количество тестеров, том числе простых и сложных устройств^

Таким образом, тестирование является необходимой процедурой, которая позволит проверить и подтвердить работоспособность системы, и. при необходимости, в дальнейшем получить системную гарантию от фирмы-производителя, что служит признаком надёжности СКС, которая была спроектирована.

В компании AVS Electronics всегда можно купить прошедшую fluke test витую пару. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Источник

Тестирование СКС

Тестирование СКС DTX-1800 & DSX-5000

Сертификация СКС Системная гарантия

Сертификация витопарных линии на категорию 3, 5е, 6, 6А, 7
Гарантия на все виды работ 5 лет

Акция переведена в стандартный тариф

Стоимость тестирования от 56 руб./порт

Цель вложения средств в тестирование построенной или действующей структурированной кабельной системы (СКС) – создание фундамента для беспроблемной работы компьютерной и телефонной сети на долгие годы без дополнительных вложений в будущем. Однако, в результате несоответствия требований стандартов к линиям СКС и сетевым приложениям по качеству сигналов возникает проблема: линия или канал прошли тест по параметрам стандартов соответствующего класса СКС, но скорость передачи данных ниже требуемой. Проблема скрыта в низком резерве качественных параметров кабельной системы.

Комплект документов, выдаваемых заказчику после проведения тестирования СКС. Документы необходимы для сдачи СКС в эксплуатацию, а также для получения системной гарантии 15 – 25 лет от производителя компонентов СКС:

Сертификационное тестирование патчкордов кат. 3, 5е, 6, 6А. 7
Измерение патч-корда включает в себя подключение к адаптерам, тестирование на TIA/EIA-568-С.2, IEEE 802.3-2006 и ISO 11801

ЭКСПЕРТИЗА кабеля UTP, FTP, STP, SFTP и других модификаций от 1 до 100 пар

1) Флюк тест – тестирование на соответствие категории 5е, 6, 6А – TIA/EIA-568B и D, E, Ea – ISO 11801
2) Спидтест – на поддержание работы стандарта 1000BASE-T – Gigabit Ethernet – скорость Ethernet до 1000 Мбит/с, и другие стандарты
3) Сечение жилы, диаметр жилы (толщина жилы) – измерения цифровым микрометром
4) Качество повива – шаг скрутки проводников в паре
5) Фотофиксация этапов измерений, испытаний

Предоставление полного технического заключения с протоколами измерений с подтверждающими документами (Поверка, Калибровка, Госреестр, ISO) на право выполнения экспертизы кабелей.

Оценка качества СКС

Для рабочих пар сетевых протоколов в эффективной полосе частот низкое качество сигнала (напрямую зависящего от качества линии) неприемлемо. Например, приложения класса D обеспечивают передачу данных с заданной скоростью при условии превышения мощности сигнала над мощностью шумов на 10-19 дБ или в 10-80 раз (согласно спецификации стандарта ISO/IEC 11801). Если это условие не выполняется, пакеты данных передаются с ошибками, приемник дает запрос на их повтор, иногда многократный. Реальная скорость многократно снижается. Для приложения класса Ea – 10GBASE-T – требования к качеству сигнала еще выше. Во всем диапазоне частот отношение сигнал / шум должно быть не менее 23,2 дБ или 210 раз. При меньшем значении ACR (отношение перекрестной наводки на ближнем конце) канал просто не работает. Это пример скрытых проблем, возникающих при строительстве или эксплуатации сети. Поиск проблем низкой производительности в аппаратном и программном обеспечении не дает результатов!

Решение проблемы – проведение тестирования СКС, анализ, устранение причин несоответствия стандартам.

Сертификация СКС

Компания ООО «Флюк-эксперт» предлагает тестирование и последующую сетификацию вводимых в эксплуатацию структурированных кабельных сетей (СКС).
Тестирование проводится кабельным анализатором Fluke Networks: Fluke DSX-5000, Fluke DSX2-5000, Fluke DSX-8000, Fluke DSX2-8000 – средством измерений, рекомендованным большинством ведущих производителей компонентов СКС.
Тестирование и сертификация структурированных кабельных систем вновь построенных, так и уже действующих линий и каналов на соответствие стандартам СКС и требованиям сетевых протоколов. Параметры протоколов внесены в память прибора в формате LW. Измерения проводятся для каждого протокола в заданном диапазоне частот.

Каждый прибор ежегодно проходит процедуру калибровки Fluke и поверки в ФБУ «Ростест-Москва». Сертификат о калибровке подтверждает соответствие тестера требованиям lV класса точности и возможности сертифицировать кабельные сети.

Сертификация СКС производителей:

Brand-Rex, SYSTIMAX, AMP NETCONNECT, Legrand, Panduit, Siemon, Corning, R&M, EUROLAN, Hyperline, NIKOMAX и многих других.

После проведения тестирования заказчик получает полный комплект документов:

ПОСТАНОВКА СКС НА СИСТЕМНУЮ ГАРАНТИЮ

Выполняем тестирование СКС, сертификацию СКС, с предоставлением полного комплекта действующих документов и исходного файла Fluke формата flw, для передачи данных вендору (производителю СКС, представителю производителя СКС) и последующего получения системной гарантии от производителя СКС на 10, 15, 20, 25 лет, на основании предоставленных протоколов тестирования СКС и документов на кабельный тестер Fluke DSX-5000 (Fluke DSX2-5000) с файлом Fluke – flw.
Для получения системной гарантии СКС, обязательно нужно чтобы все протестированные порты (линии) положительно прошли тестирование с результатом PASS, и очень важно – необходимо чтобы используемый для тестирования прибор (Fluke DSX-5000, Fluke DSX2-5000, Fluke DSX-8000, Fluke DSX2-8000) имел действующую калибровку Fluke.
Компания ООО “Флюк-эксперт” имеет все действующие документы для выполнения тестирования СКС, сертификации СКС и постановки СКС на системную гарантию.

Дефекты при тестировании СКС

В 99% случаев при тестировании СКС выявляются дефекты, что влечет несоответствие ни одному из стандартов СКС, и не допускает использование линии для высокоскоростной передачи данных.

Инженеры ООО «Флюк-эксперт» имеют большой опыт тестирования и монтажа СКС, при проведении тестов СКС могут:

Вышеуказанные действия входят в стоимость тестирования!

Заключение дается на соответствие параметрам:

В основном тестирование СКС выполняется по стандартам:

При тестировании оптических линий измеряется затухание в волокнах в двух направлениях и двух оптических окнах 850 нм и 1300 нм (многомодовое волокно) и 1310 нм и 1550 нм (одномодовое волокно). Насадки обеспечивают измерение затухания сигнала с лазерным вводом VCSEL в окне 850 нм и с лазерным вводом в окне 1300, 1310 и 1550 нм для передачи данных со скоростью 1 Гбит/с и выше.

Примечание:
Permanent link – постоянная линия. Permanent link тестируется адаптерами постоянной линии PLA
Channel Link (либо Channel) – канал. Channel тестируется адаптерами канала CHA

Тестирование СКС на стандарт Permanent link адаптерами канала, это нарушение стандарта, т.к. полученные по результатам тестирования СКС характеристики будут искажены из-за неправильно выбранных адаптеров. Данные правила тестирования СКС отражены в стандартах СКС в разделах приёмо-сдаточные испытания СКС.
Тестирование СКС на стандарт Channel адаптерами постоянной линии, это нарушение стандарта, т.к. полученные по результатам тестирования СКС характеристики будут искажены из-за неправильно выбранных адаптеров. Данные правила тестирования СКС отражены в стандартах СКС в разделах приёмо-сдаточные испытания СКС.

Расценки на тестирование линий СКС, тестирование ЦОДов (центров обработки данных)

Расценки на тестирование линий приведены в рублях и действительны для всей России и зарубежья.
Вы можете выбрать наиболее оптимальную для Вас цену – стандартные расценки на тестирование указанные в таблице, либо расценки на тестирование по акции »

Тестирование на всей территории России. Проезд инженера за пределы Москвы и Московской области оплачивается заказчиком.
Стоимость выезда по Москве от 3,5 т.руб.
Стоимость без учёта ндс.

В случае отсутствия плана СКС, отсутствия кабельного журнала СКС, составим план СКС, составим кабельный журнал СКС >>

Так-же выполняем тестирование СКС категории 7, класс F, категории 7a, класс FA
Category 7 (Cat7) Class F, and Category 7a (Cat7a) S/FTP is compliant to ISO 11801 Class FA (Category 7A)

Тестирование СКС кат. 7 Fluke DSX-5000

Хотите тестирование СКС ещё дешевле? Есть решение! Просто возьмите прибор на прокат АРЕНДА Fluke DTX-1800, Fluke DSX-5000>>

Стандарт ISO/IEC 11801
Классы соединений на основе витой пары категории 3 и выше:

На всех классах, категориях волновое сопротивление (импеданс) составляет 100 Ом. Одинаковое, от источника до приёмника, волновое сопротивление линии не приводит к резонансу и отражениям при передаче сигнала.

Важно знать: Класс соединения, категория смонтированной линии определяется по категории компонента имеющего наименьшую категорию. Например СКС построена на кабеле категории 6А, а розетки, патчпанели установлены категории 5е, соответственно СКС будет класса D, категории 5е.

Тестирование СКС (структурированной кабельной системы)
на совместимость с сетевыми стандартами (поддержание работы приложений):

ПОЛЕЗНОЕ
Термины и определения в СКС:
Полевое испытание: Метод проверки параметров кабельной системы, установленной на территории пользователя.

Канал: Непрерывный тракт передачи, соединяющий любые две единицы сетевого оборудования. В состав канала входят аппаратные шнуры и шнуры на рабочем месте (CENELEC).

Постоянная линия: Путь передачи сигнала между двумя однородными интерфейсами структурированной кабельной системы, исключающий аппаратные кабели, кабели на рабочем месте и коммутационные кабели и перемычки.

Горизонтальная подсистема: 1 Часть кабельной системы от телекоммуникационной розетки/ разъема на рабочем месте до горизонтального кросса (этажного распределительного пункта) в телекоммуникационном помещении (телекоммуникационной). 2 Кабельная система между розеткой системы автоматизации здания и горизонтальным кроссом, включая саму розетку, или между первой механической заделкой горизонтальной соединительной точки и горизонтальным кроссом (TIA).

Магистральная подсистема: Среды передачи и соединительное оборудование, обеспечивающие взаимосвязи между телекоммуникационными, аппаратными и городскими вводами внутри или между зданиями.

Полевой тестер: Измерительный переносной прибор, позволяющий проводить полевые испытания структурированной кабельной системы.
схема разводки: Схематическое изображение отдельных контактов разъемов и подключенных к ним проводников.
Примечание – На схеме отображаются также места возможных коротких замыканий между двумя или несколькими проводниками, реверсивные пары, разделенные пары, переставленные местами пары и любые другие аналогичные ошибки.

Параметры испытаний:
Общие положения
При тестировании каналов и постоянных линий кабельной системы на основе витой пары проводников должны быть проверены следующие параметры (основными и необходимыми параметрами полевого тестирования являются):

Такие параметры, как сопротивление, емкость, импеданс, тестирование которых может требоваться для обеспечения работы определенных телекоммуникационных приложений, могут быть включены в схему тестирования в качестве дополнительных.

Значения параметров вносимых потерь, переходного затухания на ближнем конце, приведенного переходного затухания на дальнем конце и возвратных потерь измеряются методом дискретного “сканирования” в диапазоне рабочих частот, определенных для конкретной категории рабочих характеристик передачи

Примеры протоколов тестирования СКС Fluke DTX-1800 и Fluke DSX-5000:

ГОСТ Р 53245-2008. Информационные технологии. СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ. Монтаж основных узлов системы. Методы испытания PDF >>

ГОСТ Р 53245-2008. Информационные технологии. СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ. Монтаж основных узлов системы. Методы испытания. Текстовая версия на сайте Флюк-эксперт >>

ГОСТ Р 53246- 2008 Информационные технологии. СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ. Проектирование основных узлов системы. Общие требования. Текстовая версия на сайте Флюк-эксперт >>

ООО “Флюк-эксперт” выполняет тестирование СКС, сертификацию СКС на основании Российских и международных стандартов.
ООО “Флюк-эксперт” имеет все допуски, разрешения, действующие аккредитационные документы на измерительное оборудование, для выполнения всех видов тестирования СКС, сертификации СКС, тестирования ВОЛС (тестирование оптического волокна), сертификации ВОЛС (сертификация оптического волокна).

Не формальные и формальные термины обозначения задачи под названием ТЕСТИРОВАНИЕ СКС, СЕРТИФИКАЦИЯ СКС:

Аттестация СКС
Сертификация СКС
Сертификация сети
Сертификация витой пары
Тестирование СКС
Тестирование сети
Тестирование витой пары
Флюк-тест СКС
Флюк тест СКС
Флюктест СКС
Флюкование СКС
Флючить СКС
Рефлюк СКС
Профлючить СКС
Fluke-test СКС
Fluke test СКС
Fluketest СКС

Наши преимущества

Позвоните по номеру +7 (495) 723-98-88 или напишите на zakaz@fluq-expert.ru, мы поможем Вам сдать построенную СКС в эксплуатацию, наладить беспроблемную работу существующей кабельной системы.

Услуги:
Тестирование СКС
Документирование СКС
Паспортизация СКС
Техническое заключение на СКС

Источник

Самое полное руководство по выбору кабельного тестера для витой пары!

На российском рынке доступен огромный ассортимент кабельных тестеров для диагностики витой пары и коаксиального кабеля. Как эти устройства различаются по своим возможностям? Почему функционально схожие приборы имеют разную цену? И как, не переплачивая, выбрать кабельный тестер, который лучше всего подойдет для ваших целей?

Кабельные тестеры экономят массу времени при проверке витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля. Они дают возможность определить целостность проводников, правильность установки коннекторов и наличие повреждений. Сегодня производители предлагают настолько широкую номенклатуру тестеров, что определиться с выбором нужного прибора — непростая задача даже для опытного инженера. Давайте разберемся, на какие классы делятся кабельные тестеры, каким функционалом они обладают, и почему различаются по цене.

По понятным причинам, в рамках одной статьи мы не можем охватить все доступные на рынке приборы. Поэтому сразу оговоримся, что речь пойдет о качественных, а значит, не самых дешевых кабельных тестерах торговых марок Softing, Greenlee, Fluke Networks, Jonard, NetScout, Hobbes, DataShark.

Классификация кабельных тестеров

Приборы можно грубо разделить на классы, исходя из их возможностей:

1. Тестеры для проверки правильности обжима витой пары и наличия повреждений.

2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости).

3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR).

Остановимся на каждом классе подробнее.

ЧАСТЬ 1. Тестеры для определения правильности обжима витой пары

Эти простые устройства можно поделить на несколько групп, различных по цене:

Рис 2.1 Crossover (до 100 Мбит/с, ПК-ПК)

Рис 2.2 Crossover (до 1000 Мбит/с)

А) Базовые кабельные тестеры для определения повреждений

Такие приборы состоят из двух частей: самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находиться либо на одной части прибора, либо на обеих. По принципу работы они очень напоминают простейшую электрическую цепь из батарейки и лампочки: если нужный проводник цел, то при подаче напряжения лампочка загорается.

Начальный уровень тестирования дает ответ на вопрос «правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2)». А вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Простейшие устройства могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто: горит индикатор – значит, как минимум, электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве или коротком замыкании тестер показывает проблему. А вот как именно нарушена распиновка, удается определить не всегда. Кроме того, при подключении в линию под напряжением, даже небольшим, тестер с большой вероятностью сгорает.

Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, но следует помнить, что вы не получите ответы на все возможные вопросы. Разве что ваши задачи совсем просты, линии гарантированно обесточены, и вам очень важна низкая цена на прибор.

Примеры базовых тестеров кабеля:

Возможности простого кабельного тестера (для большинства моделей):

Преимущества дешевых тестеров витой пары:

Недостатки простейших кабель тестеров:

Б) Продвинутые кабельные тестеры для определения повреждений

Благодаря каким функциям прибор можно назвать «продвинутым»? Строгого определения здесь нет, но попробуем выделить некоторые отличия «продвинутых» тестеров от самых простых. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверенно показывать, какие именно проводники витой пары перепутаны, оборваны или замкнуты, распознавать кабель типа crossover. Очень важная особенность — возможность отображать ошибку монтажа типа «расщепленная пара», которую простейшие тестеры не определяют, как повреждение.

В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель или порт коммутатора. Хорошие тестеры имеют возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Многие модели также поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС. Установив идентификатор с одной стороны кабеля и подключив тестер с другой, можно увидеть его номер. Так мы быстро найдем нужную розетку пользователя или порт патч-панели, и наведем порядок в немаркированных линиях.

Примеры продвинутых тестеров кабеля:

Возможности продвинутого кабельного тестера (для большинства моделей):

Преимущества продвинутых тестеров витой пары:

Недостатки продвинутых кабель тестеров:

В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности или конструктивных особенностей. Таких устройств не очень много, но для наглядности выделим их в отдельную категорию.

Первый тип многофункционального тестера — прибор, объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в тестерах такого типа бывает встроенный цифровой тональный генератор, который с помощью сигнала позволяет идентифицировать активный кабель (Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного «шума». Второй уникальный тип устройств — это так называемый «комбайн» из обжимки и LAN-тестера.

Примеры многофункциональных тестеров кабеля:

Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Каким бы хорошим ни был светодиодный LAN-тестер, он всегда будет уступать профессиональному прибору с LCD-экраном как минимум по наглядности отображения результатов диагностики. Кроме того, как показывает практика, наличие экрана означает, что прибор оснащен дополнительными функциями.

Приборы с LCD-экранами дороже, чем светодиодные тестеры. Вероятно, это связано и с расширенным функционалом, и с обязательным наличием у LCD-тестера прошивки, и с ценой самого дисплея. Как говорится, за удобство надо платить: LCD-тестеры наглядно покажут результат тестирования, и вам не придется ждать, пока «промигаюся» все светодиоды простого тестера. Если, витая пара обжата правильно, мы видим однозначное утверждение, что все хорошо (например, значок «Pass»), и даже не всматриваясь в детали, будем твердо знать, что все в порядке. В случае ошибки монтажа мы увидим однозначную интерпретацию ее типа и быстро примем решение по устранению.

Из дополнительных функций профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50-60 В, которая не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор, он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств небогат: похоже, производители действуют по принципу «хорошего понемногу».

Примеры профессиональных тестеров кабеля c LCD экраном:

Кабель обжат правильно	Обрыв	Короткое замыкание	Ошибка монтажа

Возможности кабельного тестера с LCD-экраном для определения повреждений:

Преимущества тестеров витой пары с LCD-экраном:

Недостатки LAN-тестеров с жидкокристаллическим дисплеем:

ЧАСТЬ 2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Хорошо, когда в арсенале у технического специалиста есть тестер витой пары, который показывает распиновку RJ45. С его помощью можно проверить правильность установки разъемов сразу после опрессовки, убедиться, что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. Вдвойне хорошо, если никаких проблем нет, и соединение «поднялось». Но что делать, если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее ремонта, или соединение пропало после перестановки мебели, бурения стен, вбивания дюбелей и т.д.?

Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, не слишком хорош для их локализации. Для поиска проблемы в кабеле лучше использовать приборы с возможностью измерять его длину. Более простые виды таких устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость. Однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор слишком обманывает с длиной, можно просто подстроить значение удельной емкости в меню.

Обратите внимание, что тестер производит измерение каждой пары, а не кабеля в целом. Даже у самого точного устройства, длины пар одного и того же кабеля будут различаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером с возможностью измерения длины по емкости мы можем измерить общую длину проложенной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне «не дожат» коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров), и на каком именно расстоянии произошел обрыв, если он случился посередине линии. Точность будет достаточно высокой. Например, для тестера Softing CableMaster 500 производитель заявляет ± 3% плюс ± 30 см. Это значит, что на 100 метрах длины ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Только даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN-тестеру, учитывая, что провод в основном спрятан, имеет повороты, изгибы, оставленные запасы и т.д.? Ответ: никак.

Примерно увидев расстояние до обрыва линии, вы определите комнату, коридор, стену, или канал где теоретически произошел обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп-антенну, осуществите трассировку кабеля, и по разности уровня принимаемого сигнала найдете нарушение целостности. Чтобы получить хороший результат, придется немного попрактиковаться.

В целом, кабель-тестеры с возможностью измерения длины кабеля позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования это сделать невозможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена по сравнению тестерами, о которых мы расскажем в 3-й части материала, будет менее высокой.

Примеры тестеров для измерения длины кабеля (по емкости):

Возможности кабельного тестера с измерением длины кабеля (по емкости):

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

Недостатки LAN-тестера с измерением длины кабеля (по емкости):

ЧАСТЬ 3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Почему такая разница и за что мы платим? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Нет нужды рассказывать, что для простой проверки патч-кордов профессиональные тестеры будут хороши, но избыточны по функционалу.

Рассмотрим возможности кабельных тестеров для измерения длины кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем либо быстро убедиться, что с кабелем все хорошо, либо быстро выявить причину проблемы.

Сравнение кабельных тестеров CableMaster 600 и NetCat Pro NC-500

Измерение длины кабеля (каждой пары проводов).
Проверка распиновки разъема RJ45.
Цветное отображение всех проводников (CableMaster 600).
Подтверждение целостности кабеля.
Отображение удаленного идентификатора №1 (ID-1).
Поддержка до 8-ми удаленных идентификаторов распиновки RJ45.

Тестирование возможности соединения с Ethernet.
Технология: 10 Base-T, 100 Base-TX, 100 Base-T4, 1000 Base-T.
Наличие PoE и пары, по которым подается питание.
CableMaster 600 имеет дополнительные возможности:
Распознавание стандарта PoE: IEEE 802.3af (до 12.95W),
PoE+ IEEE 802.3at (до 25.5W), определения типа PoE: A или B.
Испытание напряжения при мин. и макс. токовой нагрузке.

Измерение расстояния до обрыва кабеля.
Измерение расстояния до обрыва пары.
Вся информация на одном экране.
Не требуется поочередный контроль длины каждой пары.
Сохранение результатов теста (только у CableMaster 600)

Наглядная визуализация перепутанных проводов.
Отображение ошибок монтажа разъёма.

Отображение расщепленной пары (Split pair*)
*ошибка монтажа, при которой провода из двух разных пар
объединены в «рабочую» пару по ошибке (провода не скручены).
Не все тестеры способны обнаружить этот дефект.

Встроенный генератор тонального сигнала.
Выбор пар (жил) по которым передавать сигнал.
Отбор нужного кабеля из пучка.
Идентификация нужного порта коммутатора.
Трассировка кабеля в стене.
Совместимость с любым широкополосным щупом-антенной.

Идеальный способ узнать NVP — это рассчитать его. Чтобы получить лучший результат, возьмите отрезок витой пары известной длины, но не менее 30 м. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер, пока определяемая прибором длина не будет соответствовать действительности. В итоге вы определите скорость импульса для конкретного типа кабеля. Подробнее о том, что такое NVP и как его определить, читайте в этой статье. А для тех, кому некогда читать, скажем, что в тестере Greenlee NC-500 уже есть встроенная редактируемая таблица кабелей с соответствующими им коэффициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами «понимают», какой кабель к ним подключили, не бывает.

ЧАСТЬ 4. Тестеры для квалификации скорости Ethernet

Рассмотрим возможности приборов для квалификации скорости на примере Softing NetXpert XG2-PLUS.

Качество монтажа кабеля, и среда в которой он находится сильно влияют на скорость и безошибочность передаваемой информации. Прибор передает реальные Ethernet данные между основным и активным удаленным блоком, которые устанавливаются с двух сторон линии связи. При этом измеряются битовые ошибки, задержка распространения сигнала и отношение сигнал-шум. Также проверяется ряд базовых параметров: длина кабеля (витой пары и оптики), распиновка коннектора RJ45, правильность монтажа медной линии и даже потери в оптическом кабеле. Возможна проверка чистоты оптических коннекторов с помощью опционального видеомикроскопа.

Тестер помогает внедрять и обслуживать PoE устройства, питаемые по витой паре: видеокамеры наблюдения и безопасности, различные датчики, точки доступа, проводные телефоны и другое периферийное оборудование. Прибор, имитируя питаемое устройство, измеряет реальные напряжение и мощность которые до него доходят и помогает определить проблемный сегмент: источник PoE, кабель или само устройство.

Прибор способен подключаться к активным сетям по витой паре, оптике и Wi-Fi, при этом отображая конфигурацию сети, подключенные устройства и их имена, он проверяет работоспособность DNS и DHCP серверов, обнаруживает виртуальные сети VLAN, отслеживает маршрут следования данных. Также он тестирует доступность устройств с помощью функции Ping и выявляет проблемы, связанные с дублированием IP адресов. Для увеличения срока службы, устройство оснащено заменяемым портом RJ45.

Прибор позволяет формировать в одном программном обеспечении отчеты о результатах тестирования витой пары, оптоволокна и оптических коннекторов.

Анализ рынка показал отсутствие отечественных производителей оборудования для подобных задач. Набор функций тестера Softing NetXpert XG2 PLUS уникален в своем роде и не имеет аналогов. Другие тестеры не совмещают в одном устройстве возможности квалификации медных и оптических линий, измерение длины витой пары и оптики, измерение оптических потерь, поиск неисправностей и ошибок монтажа витой пары, тестирование PoE с имитацией нагрузки, подключение к активным сетям по меди, оптике и WiFi, выполнять функцию Ping, отслеживать маршрут следования данных. Хорошим преимуществом является заменяемый разъем RJ45 для подключения к линии, что значительно увеличивает срок службы прибора.

Сравнение тестеров для квалификации скорости Ethernet

ЧАСТЬ 5. Тестеры для сертификации СКС

СКС (Структурированная Кабельная Система) – это кабельная инфраструктура, построенная на витой паре или оптике и установленная в соответствии с определенными нормативными требованиями стандартов ISO/IEC, TIA, EN.
СКС используется для передачи данных и может включать: локальные сети Ethernet, телефонные сети, системы безопасности, видеонаблюдения и автоматизации. Структурированная кабельная система должна обеспечивать заявленную скорость передачи данных, долговечность, высокую надежность, гибкое конфигурирование, возможность изменения и расширения без замены всей сети и возможность установки нового активного оборудования.

Сравнение тестеров для сертификации СКС

Параметр / Модель тестера	WireXpert 500	WireXpert 500 PLUS	WireXpert 4500	DSX 602 PRO	DSX2 5000	DSX2 8000
Производитель	Softing IT Networks			Fluke Networks
Среда передачи данных	медь	медь/ оптика	медь/ оптика	медь	медь/ оптика	медь/ оптика
Сертификация категории	3, 5, 5e, 6, 6A	3, 5, 5e, 6, 6A	3, 5, 5e, 6, 6A, 8.1, 8.2	3, 5, 5e, 6, 6A	3, 5, 5e, 6, 6A	3, 5, 5e, 6, 6A, 8
Сертификация классов	C, D, E, Ea	C, D, E, Ea	C, D, E, Ea, F, Fa, I/II	C, D, E, Ea	C, D, E, Ea	C, D, E, Ea, F, Fa, I/II
Аттестация скорости	10G	10G	40G	10G	10G	40G
Частотный диапазон	500 МГц	500 МГц	2500 МГц	500 МГц	1000 МГц	2000 МГц
Уровень точности	IIIe (IV)	IIIe (IV)	VI/2G	IIIe (IV)	V	VI/2G
Память, отчетов	6000	6000	6000	12 000	12 000	12 000
Расширение памяти	USB	USB	USB	SD/MMC	SD/MMC	SD/MMC
Время работы батареи	8 часов	8 часов	8 часов	8 часов	8 часов	8 часов
Дисплей 5.7″ емкостной	♦	♦	♦
Дисплей 5″ промышленный	♦	♦	♦
Два блока с экранами	♦	♦	♦
Запись теста с двух блоков	♦	♦	♦
Библиотека кабелей	♦	♦	♦	♦	♦	♦
ПО для отчетов	♦	♦	♦	♦	♦	♦
Модули витой пары CAT 6A	♦	♦	♦	♦	♦	♦
Модули витой пары F/Fa	опция	опция	опция	опция
Модули витой пары CAT 8.1	опция	♦
Модули для оптики MM/SM	опция	опция	опция	опция
Модули для коаксиала	опция	опция	опция	опция	опция	опция
Модули для Industrial Ether.	опция	опция	опция	опция	опция	опция
Сертификация патч-кордов	опция	опция	опция	опция	опция	опция
Возможность апгрейда	опция	опция	максимум
Внесен в реестр СИ РФ	да	да	да	да	да

Зависимость работы приложений от Категории и Класса:

Стандарты (медная кабельная система):

Параметры измеряемые для сертификации СКС:

Для подтверждения категории или класса кабельной системы, должны быть проведены сертификационные испытания с измерением ряда параметров. Чем выше требования, тем больше параметров требуется для проверки соответствия стандартам. Только специализированные сертификационные тестеры способны сделать это.

Источник
