Сальники на классику из фторкаучука FPM FKM
Встал вопрос опрос по сальникам коленвала и кпп.
Например, сальники проверенных фирм типа Elring, Victor Reinz, Corteco и тд, для жигулей предлагаются исключительно из MVG(кремнийорганический каучук) или АСМ(полиакриловый каучук), он же силикон, верно? Эти сальники недорогие(100р), и как говорят бестолковые(быстро изнашиваются, текут, не держат обороты 5000+ и т.д). Есть еще NBR, это нитрильная резина, но они встречаются редко и лучше их не использовать.
В то время как весь просвещеный мир давно гоняет на сальниках из FPM(он же FKM, Viton) — фторкаучук. Я на эти нюансы раньше не обращал внимания, по мопедному опыту Corteco исключительно годные сальники и точка))) (вот они то оказывается и были всегда из FPM, синенькие и коричневые). Отправной точкой стала эта статья.
На жулю FPM — это Балаково с меткой fpm, Ростеко с клеймом Балаково)))), и Espra. Но такие сальники есть не везде. Фирменных я не не нашел, когда-то давно попадались то ли Corteco по 500, то ли еще какие. Т.е. только подбирать по размеру, в Питере это SKF на Ленинском.
В общем есть у меня такие сальники:
-сальники кпп кортеко 12011445B, 12011450B АСМ (полиакриловый каучук) 250р
-сальники кв елринг 059.790, 513.326 MVG (кремнийорганический каучук) 200р
Думаю перезаказать Espra. Поделитесь опытом))
-EO7411 сальники кв 2шт 360р
-EO4526 и EO4527 сальники кпп 2шт 200р
Сальники, они такие разные
Пока жду магнит из Китая (в коробку), заморочился с сальниками.
Оказывается, крайне проблемно найти коробочные сальники из FPM. Балаковские идут только из NBR (который очень не любит синтетику, подробней например ТУТ). Кто-то, Ростеко например вроде делают из FPM, но в Самаре ничего кроме Балаково нет((
В итоге было решено переделать коробку под «ино»-сальники ходового размера. Были выточены посадочные кольца с нужным внутренним диаметром и посажаны в коробку на неразъёмный анаэробник.
Сейчас собираю для гаража более мощный бензогенератор (свет частенько и надолго отключают), решил и в него вживить чтото нормальное. Родные китайские из вонючего и быстро дубеющего NBR идут с идиотским неходовым размером 25х41. Короче картер был переточен под 42мм, под тот-же размер 25х42мм что на первичном вале КПП, лично меня унификация радует даже в таких малых дозах.
Добавлю пожалуй, информацию для размышления.
Почему если залить синтетику у старых сальников начинается «цикл».
Тут всё довольно просто — задубевший старый сальник имеет дофига микротрещин, которые успешно коксуются минералкой, или фиговой полусинтетикой и поэтому не течЁт. Если влить синтетику, которая за счЁт своих моющих свойств «промывает» микротрещины но сама не коксуется в принципе, то сальник неизбежно потечёт.
Сальники из NBR дубеют и трескаются гораздо быстрее, чем при тех-же условиях например FPM, и к томуже разрушается синтетикой (с её присадками).
Ещё, довольно показательный опыт — берём хорошо разогретый паяльник и прижимаем к нему сальник, если это NBR то сразу чувствуем столь знакомый запах палёной резины, если FPM то ващще ничего не чувствуем, такая температура этому материалу пофигу, от паяльника даже следов не остаётся.
Из материалов у сальников встречается ещё АСМ, грубо говря по-свойствам чтото между уже упомянутыми материалами.
Кременчугрезинотехника – украинский завод, специализация которого выпуск уплотнений вращающихся валов. Завод основан в 1987 году. Предприятие поставляет компоненты на конвейеры машиностроительных заводов Украины и стран ближнего зарубежья.
Вращающиеся или поворачивающиеся устройства требуют смазывающей жидкости для обеспечения гарантированного срока службы. Для удерживания смазывающей жидкости внутри системы, и чтобы избежать загрязнения среды, обычно устанавливаются уплотнения вращающихся валов.
Основными рабочими параметрами уплотняющего механизма являются:
— Уплотняемая среда.
Среда, которая уплотняется, существенным образом определяет выбор конструкции уплотнения и типа материала. В основном уплотнения требует жидкая среда в процессе вращения.
— Окружная скорость.
Скорость главным образом влияет на тепловыделение в уплотняемой зоне и поэтому ограничивает использование уплотнения. Рассеивание тепла, создаваемого трением, происходит через саму среду и через вал.
— Температура.
Температура это наиболее важный критерий, который необходимо учитывать при выборе уплотнения вала. На температуру в месте уплотнения влияют различные параметры, особенно (Смазывающая функция жидкости и ее способность рассеивать тепло, возникающее под уплотняющей кромкой, окружная скорость, оказываемое давление)
— Давление.
Давление, применяемое к уплотняющему элементу, увеличивает силу трения и, следовательно, генерацию тепла.
— Механика.
КРТ производит манжеты разного типа, профиля и материала, существует пять основных типов материала:
Полезный срок хранения эластомерных уплотнений будет зависеть в большой степени от типа каучука. Срок службы для указанных ниже эластомеров:
Конструкция уплотнения
Так же существует огромное количество типов профиля манжеты (сальников).

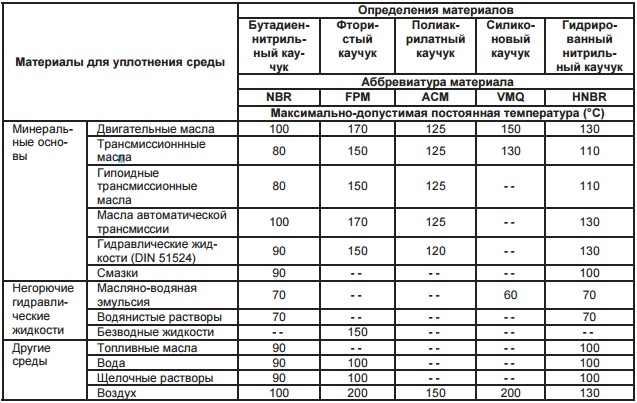

Для того, чтобы соответствовать широкому перечню требований, предъявляемых к уплотнениям, были разработаны специальные стандартные композиции для каждого типа каучука. Также доступны другие композиции, которые созданы для определенных экстремальных условий.
 |
Так в чем же разница материалов, какие свойства и назначения NBR, HNBR, ACM, FPM, FKM и VMQ?
Нитрильный каучук (NBR)
— Высокое относительное удлинение
— Низкое набухание в воде
— Плохая атмосферо- и озоностойкость
— Плохая стойкость к полярным жидкостям (сложные эфиры, эфиры, кетоны и анилин)
— Плохая стойкость к хлорированным углеводородам (тетрахлорид углерода, трихлорэтилен)
— Плохая стойкость к ароматическим жидкостям (напр. бензолу, толуолу).
Гидрированный нитрильный каучук (HNBR)
— Хорошая маслостойкость, также в гипоидных маслах
— Хорошая теплостойкость, до + 150 °C
— Хорошие механические свойства
— Хорошая атмосферо- и озоностойкость
— Плохая стойкость к полярным жидкостям (эфирам, сложным эфирам, кетонам и анилину)
— Плохая стойкость к хлорированным углеводородам (тетрахлорид углерода, трихлорэтилен)
— Плохая стойкость к ароматическим жидкостям (напр. бензолу, толуолу)
Полиаркилатный каучук (ACM)
— Хорошая стойкость к маслам и топливам (лучше, чем у Нитрильного каучука)
— Теплостойкость примерно на 50 °C лучше, чем у Нитрильного каучука, и равняется 150 °C в масле и 125 °C на воздухе.
— Хорошая атмосферо- и озоностойкость.
— Не допускается применение в контакте с водой и водными растворами, даже малого количества воды в масле
— Ограниченная прочность и стойкость на раздир, особенно выше 100 °C
— Плохая стойкость к истиранию (существенно ниже, чем у NBR)
— Плохая стойкость к полярным и ароматическим жидкостям, а также к хлорированным углеводородам.
Фтористый каучук (FPM или FKM)
— Стойкость к маслам и топливам лучше, чем у любого из каучуков
— Это единственный высокоэластичный резиновый материал, который является стойким к ароматическим и хлорированным углеводородам
— Отличная теплостойкость, на втором месте после силиконового каучука, вплоть до 230° C
— Отличная атмосферо- и озоностойкость
— Отличная кислотостойкость (только неорганические кислоты, не применяется для органических кислот, таких как уксусная кислота)
Силиконовый каучук (VMQ)
— Лучшая теплостойкость среди всех типов каучуков
— Лучшая морозостойкость среди всех типов каучуков
— Отличная атмосферо– и озоностойкость
— Стойкость к алифатическим минеральным маслам и большинству смазок
— Плохая прочность на разрыв и на раздир стандартных смесей
Свойства материалов диафрагм и уплотнений клапанов
NBR (нитрильный каучук) ― наиболее часто используемый материал при производстве уплотнений.
Проявляет высокую набухаемость:
PU (ECOPUR, полиуретан) ― сложный эластомер, который получают методом термопластичной формовки гранулята, либо методом литья из специальных смесей. Материал имеет свойства в между мягкими, упругими резинами и хрупкими пластиками, стойкими к истиранию. В рабочем температурном интервале полиуретан обладает свойствами близкими к свойствам натурального каучука.
Диапазон рабочих температур:-30°C. +80°C
PA (полиамид) ― не эластичен, при низком давлении возможна незначительная утечка, хорошая химическая устойчивость:
VMQ / MVQ (силиконовый каучук) ― характеризуется стойкостью к высоким и низким температурам.
Возможно использование силикона с пищевыми продуктами.
Обладает устойчивостью к:
Диапазон рабочих температур:-60°C. +200°C, кратковременно до +230°C
FPM / VITON (Фторкаучук) ― отличается высокой химической стойкостью и температурной стабильностью.
Соответствует группе резины 4 (ИРП 1287) согласно ГОСТ 8752-79. Содержание фтора обеспечивает негорючесть материала.
Фтористые эластомеры проявляют незначительное газопропускание и минимальную потерю веса при работе в вакууме.
Обладает хорошей устойчивостью к:
EPDM (СКЭП) ― применяется в производстве резино-технических изделий, для изготовления изоляции проводов и кабелей; СКЭПТ в комбинации с другими каучуками — также для изготовления шин и ряда полипропиленовых деталей; а также в строительстве — в качестве гидроизоляционного и кровельного (рулонного) материала.
Обладает хорошей устойчивостью к:
PTFE (Политетрафторэтилен, тефлон или фтороплaст-Ф4) ― обладает редкими физическими и химическими свойствами и широко применяется в технике и в быту.
Обладает высокой тепло- и морозостойкостью, остается гибким и эластичным при температурах от —70. +270 °C, прекрасный изоляционный материал. Тефлон обладает очень низкими поверхностным натяжением и адгезией и не смачивается ни водой, ни жирами, ни большинством органических растворителей.
Обладает хорошей устойчивостью к:
С целью улучшения механических свойств, главным образом, прочности и истираемости, применяется PTFE с наполнителями: стекловолокно, дисульфид молибдена, бронза, графит либо измельченный уголь
Основной областью применения каучуков является производство различных маслобензостойких резиновых технологических изделий – рукавов, прокладок, сальников, бензотары, обкладок различных валков и т.д., применяемых в автомобильной, нефтяной, полиграфической и других отраслях промышленности.
Каучуки используются для изготовления теплостойких резиновых изделий, предназначенных для работы в воде, маслах, растворителях и некоторых других средах при температурах до 150˚С. Каучуки СКН находят так же применение в обкладочных кислото- и щелочестойких резинах, особенно если к ним одновременно предъявляются требования стойкости к неполярным углеводородам.
Бутадиен-нитрильные каучуки в сочетании с ацетиленовой сажей можно применять для изготовления токопроводящих резин.
На основе СКН изготовляются тепло- и маслостойкие эбониты с хорошими механическими свойствами. Смеси СКН с поливинилхлоридом применяются для изготовления огнестойких и стойких к агрессивным средам покрытий.
Благодаря высокой стойкости к действию масел и других агрессивных агентов, БНК нашли широкое применение для изготовлениях различных маслобензостойких резиновых технических изделий — прокладок, рукавов, колец, манжет, сальников, технических пластин МБС, бензотары и др.
Каучуки используются для производства изоляционных и электропроводящих резин, каблуков и подошв обуви, клеев и эбонитов, защитных покрытий, стойких в агрессивных средах.
АСМ — Полиакриловая резины
Полиакриловая резина обладает средней износостойкостью, но имеет при этом высокую маслостойкость. Преимущество полиакриловой резины по сравнению с нитриловой состоит в том, что она лучше работает при высоких температурах и имеет более высокое значение предельно допустимой рабочей температуры (177*С). Так же как и нитриловая резина, полиакриловая резина имеет черный или серо-черный цвет.
Силиконовая резина в ряде ситуаций является материалом, не имеющим каких-либо альтернатив. Бесспорные преимущества данного материала позволяют использовать изделия из силиконовой резиновой смеси даже в тех условиях, где применение никаких других эластомеров просто невозможно. Изделия из силиконовой резины обладают такими сильными сторонами:
FPM — Фторированная резина
Это эластомер обладает исключительной тепла и химической стойкостью. Его свойства остаются абсолютно стабильными до примерно 200 ° С. Он предлагает отличные выступления в контакте с:
— алифатические углеводороды
— ароматические углеводороды (толуол, бензол, ксилол)
— растительные и минеральные масла и жиры, даже если они содержат добавки
— хлорированные растворители
— Свет и атмосферных агентов Диапазон температур от — 30 ° С до + 200 ° С.
HNBR
Основной областью применения каучуков СКН является производство различных маслобензостойких резиновых технологических изделий – рукавов, прокладок, сальников, бензотары, обкладок различных валков и т.д., применяемых в автомобильной, нефтяной, полиграфической и других отраслях промышленности.
Каучуки используются для изготовления теплостойких резиновых изделий, предназначенных для работы в воде, маслах, растворителях и некоторых других средах при температурах до 150˚С. Каучуки СКН находят так же применение в обкладочных кислото- и щелочестойких резинах, особенно если к ним одновременно предъявляются требования стойкости к неполярным углеводородам.
Бутадиен-нитрильные каучуки в сочетании с ацетиленовой сажей можно применять для изготовления токопроводящих резин.
На основе СКН изготовляются тепло- и маслостойкие эбониты с хорошими механическими свойствами. Смеси СКН с поливинилхлоридом применяются для изготовления огнестойких и стойких к агрессивным средам покрытий.
Благодаря высокой стойкости к действию масел и других агрессивных агентов, БНК нашли широкое применение для изготовлениях различных маслобензостойких резиновых технических изделий — прокладок, рукавов, колец, манжет, сальников, технических пластин МБС, бензотары и др.
Политетрафторэтилен (или просто PTFE) — продукт полимеризации тетрафторэтилена, в технических кругах более известный под названием «фторопласт». PTFE был открыт в 1938 году, а сейчас представить некоторые механизмы без него почти невозможно. Этот пластик, получаемый химическим путем, применяется и в автомобильной, и в химической, и в пищевой промышленности, и в гидравлике и даже в медицине.
PTFE или политетрафторэтилен (polytetrafluoroethylene) — пластик, получаемый химическим путем. В техническом контексте его называют фторопластом. PTFE имеет очень высокую стойкость к химическим реагентам: щелочам, кислотам, растворителям и окислителям, это обусловлено политетрафторэтилена является «скольжение», механическая прочность, а также широкий диапазон рабочих температур — 269 до +260 Сº. Комбинация этих свойств сделали материал востребованным во всех отраслях промышленности.
