Живое дно топливного склада что это
Автоматизированный топливный склад
Топливный склад «Живое дно»: назначение, устройство, особенности эксплуатации
Для непрерывного поступления и сушки сырья (топлива) на складах применяется специальная система с подвижным полом. Как правило, она располагается вблизи приемника, в который выгружается щепа, опилки, кора и тому подобные элементы. Топливный склад представляет собой автоматизированный комплекс оборудования, основная роль в котором отведена системе «Живое дно» — она состоит из платформы и способна по расписанию подавать сырьё на сушку либо в котельную. При помощи гидравлического привода система начинает функционировать и перемещать топливо посредством транспортера (скребкового, ленточного либо шнекового). Наша организация предлагает вам автоматизированный топливный склад, который можно использовать для переработки древесных отходов, выпуска евродров, пеллет либо в котельных, функционирующих на твёрдом горючем.
Основные преимущества склада с подвижным полом:
Система «Живое дно» подходит для работы с трудноизвлекаемыми и сложно перерабатываемыми материалами. Она не способна захватывать из бункера крупные элементы при использовании неоднородного сырья. В свою очередь, это обеспечивает беспрерывное функционирование системы и исключает сбои в её работе, которые могли бы возникнуть при попадании подобных элементов в оборудование.
«Живое дно»: устройство системы
Топливный склад создаётся как самостоятельный бокс либо как пристройка к сооружению котельного комплекса либо другого здания. Состоит топливный склад из таких основных узлов:
Как правило, рама основного модуля устанавливается на цоколь здания и заливается бетоном. Бункерное отделение и аппаратная часть располагаются вблизи друг от друга, через перегородку. Конструкция модуля «Живое дно» состоит из:
Перемещение материала в приёмную секцию из бункера выполняет конвейер. За обеспечение реверсивного движения в ответе гидроцилиндры. Для каждого из них у станции есть распределитель подачи масла. Чтобы надёжно соединить концы гидроцилиндра со стокером и заделкой, используются шарниры. По направляющим, прочно прикрепленным к фундаменту анкерами, поступательно двигаются стокеры. Их острые края заходят под сыпучий материал, а при обратном перемещении везут его в противоположном направлении. Для достижения требуемой производительности склада выполняется компоновка «Живого дна» из необходимого количества секций.
Особенности эксплуатации топливного склада
Чтобы проверить надёжность монтажа, пуск модуля «Живое дно» выполняется при незаполненном складе. Это также позволяет проверить герметичность гидросоединений и подключения электродвигателя станции. Если наблюдается течь масла, то проводятся работы по подтяжке соединений. После этого оборудование должно функционировать на холостом ходу пару часов.
Перед тем как будет проведен первый пуск, рекомендуется полностью заполнить бак гидростанции маслом. Активировать систему «Живое дно» можно как при загрузке бункера сырьём, так и после его наполнения.
На автоматизированном топливном складе рекомендуется вести ежедневный контроль над:
На топливном складе машинное отделение необходимо содержать в чистоте: запылённость недопустима. Для очистки арматуры, гидростанции, цилиндров от пыли используют щётки. Еженедельно рекомендуется проводить уборку пола в машинном отделении.
Топливный склад способен работать круглосуточно: главное условие – это наличие необходимого запаса топлива. Система «Живое дно» обеспечивает подачу сырья непосредственно в топку котла, что позволяет непрерывно поддерживать требуемую температуру. Наша организация предлагает вам заказать автоматический топливный склад «Живое дно» по приемлемой цене. Мы обеспечиваем оперативную техническую поддержку, а также гарантийное и послегарантийное обслуживание оборудования.
Строение и применение подвижных полов
Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака. Предлагаю рассмотреть сегодня живое дно для опилок и его применение.
Подвижный пол
Система живое дно (подвижные полы) довольно распространена в деревообрабатывающей промышленности и не только, к примеру на фото можно видеть что с помощью подвижных полов отправляются на переработку старые резиновые покрышки.
Подвижный пол чаще всего встречается там, где необходима постоянная небольшая подача в технологию измельченной древесины или другого материала. Преимуществом подвижных полов является большой объем хранения этой самой измельченной древесины на полу.
К примеру можно наложить на пол десятки кубов древесной щепы и она будет отправляться в технологию в течении нескольких дней, иначе говоря подвижный пол может выполнять роль своеобразного бункера, но его плюс относительно бункера заключается в том, что загружать этот своеобразный бункер достаточно легко, для этого можно воспользоваться обычным погрузчиком.
Один из самых простых способов загрузки подвижного пола сырьем.

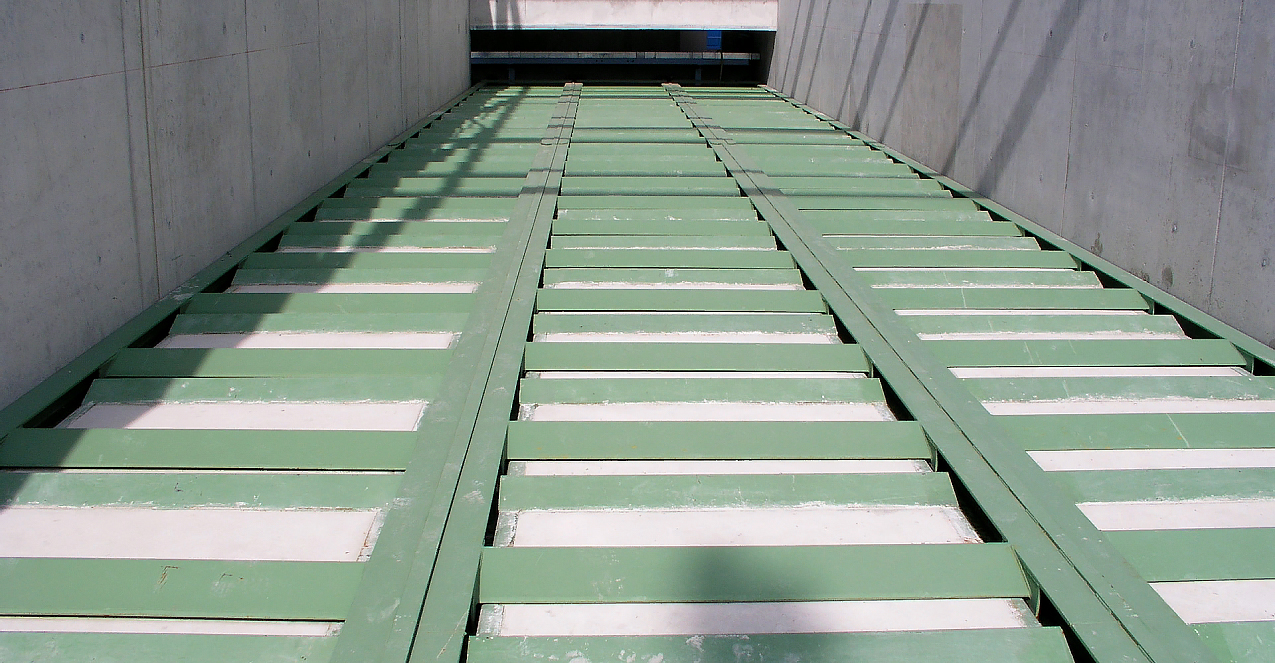

Строение подвижного пола
Гидроцилиндры подвижного пола.
Коричневые уголки неподвижные, зеленый движется с материалом между ними.
Благодаря наличию неподвижных уголков материал задерживается и не движется на месте проходя вперед. От диаметров, количества цилиндров зависит масса возможного передвигаемого древесного или иного сырья. Кроме этих параметров на массу передвигаемого сырья влияет производительность гидростанции (соответственно цилиндры двигаются быстрее) и площадь занимаемая подвижным полом.
Движение цилиндров осуществляется в шахматном порядке. Это позволяет более эффективно передвигать сырье.
Применение подвижных полов в промышленности:
Выгрузка опилок из автомобиля подвижным полом.
К недостаткам подвижных полов можно отнести тот факт, что сырье подается не равномерно в зависимости от объема загрузки пола.
Механизированные топливные склады «живое дно»
Для бесперебойной работы котельных установок, работающих в круглосуточном режиме, необходимо предусмотреть запас топлива. Для этого используются механизированные топливно-сырьевые склады, получившие название «Живое дно» или «живой пол».
Кроме того, топливно-сырьевые склады способны автоматически подавать сыпучие материалы, лежащие на полу:
Какие материалы возможно складировать и транспортировать?
Механизированный склад «живое дно» совмещает в себе функции одновременно и склада, и транспортера, и дозатора. «Живое дно» позволяет складировать и обеспечивать котельную в автоматическом режиме следующими материалами:

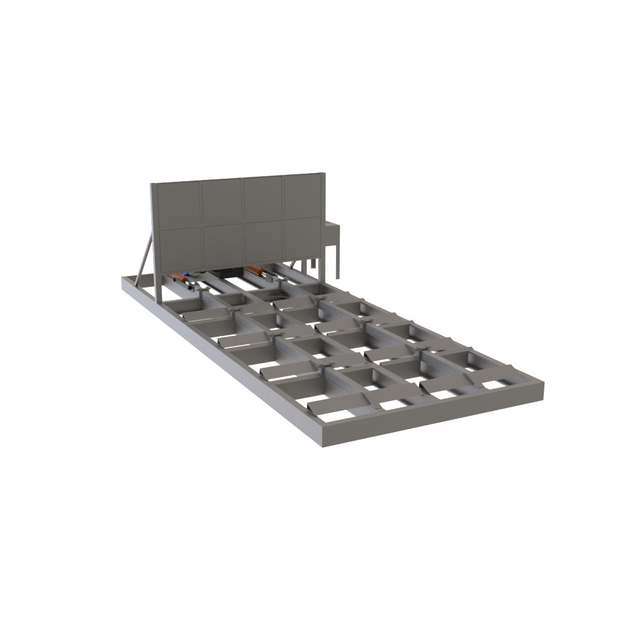

Устройство топливного склада «Живое дно»
Склад должен располагаться в непосредственной близости от котельной, иметь проем для въезда погрузчика либо транспортной тележки.
Набор модулей, скребковых штанг-толкателей образуют основание накопительного бункера склада, обеспечивающее разгрузку и дозированную выдачу сыпучего топлива на устройство подачи (шнековый, скребковый или ленточный транспортер). Приращение объема склада производится путем последовательной установки нескольких модулей. Перед подачей сырья на транспортер, по желанию заказчика, также можем установить ворошитель.
Ворошитель применяется в системе автоматизированных топливных складов подвижный пол — конвейер — топливный бункер, для котлоагрегатов работающих на щепе (древесных отходах). Ворошитель предназначен для механического разрушения образовавшихся комков твердого топлива, перед подачей их в скребковый, шнековый или ленточный транспорт.
Пример полнофункционального механизированного топливного склада
Полнофункциональный механизированный топливный склад на базе гидравлического стокерного пола:
Характеристики топливного склада КотлыКиров
Топливные склады изготавливаются из конструкционных марок стали, отдельные ответственные узлы выполнены из инструментальной стали с применением механической обработки и закалки.
При разработке оборудования сделан упор на использование легкодоступных в России, но качественных и надежных комплектующих как импортного, так и отечественного производства.
Управление модульных механизированных складов позволит регулировать скорость работы отдельных стокеров в продолжительном автоматическом или ручном режимах.
Технические характеристики склада «живое дно»
Общие размеры (ДхШхВ): 6000x2450x1600 мм
Приемная часть: 4000x2450x1480
Объём рабочий: До 14 м3
Максимальный рабочий ход стокера: 600 мм
Количество стокеров: 2 шт
Количество лопаток на стокере: 4 пары
Количество гидроцилиндров: 2 шт
Мощность ЭД маслостанции: 7,5- 15 кВт
Максимальное давление в гидросистеме: 160 кг/см2
Производительность: 1-4 м3/ч
Дополнительное оборудование для топливных складов
Комплектацию и изготовление дополнительного оборудования мы также готовы взять на себя. Транспортеры всех типов, ворошители сырья, гидравлические станции, как приводы для механизированного топливного склада, бункеры накопители, циклоны, шнековые, скребковые и ленточные транспортеры и прочее оборудование — все это стандартная продукция, которую вы можете купить у нас.
Компания КотлыКиров производит механизированные склады «живое дно». Мы сделаем склад под необходимые параметры по вашему техническому заданию. Технические характеристики будут соответствовать потребностям вашей линии. Купить механизированный склад или заказать «живое дно» под индивидуальные параметры можно на сайте или по телефону +7 (919) 513-95-48
Похожие услуги
Выбор котла отопления — непростая задача, мы поможем вам!
Механизированные топливные склады «Живое дно»
Механизация топливно-сырьевых складов напольного бестарного хранения
Как быстро и просто решить задачу бесперебойной автоматической подачи сыпучих материалов в производственную линию или котельную, если они просто навалом выгружаются на склад?
Для перемещения материалов к транспортерам подачи на складах бестарного хранения часто используются фронтальные погрузчики. Но разве это эффективно? Бункеры-питатели могут справляться с этой задачей. Но разве их не нужно периодически заполнять?
Какое оборудование способно автоматически подавать сыпучие материалы, лежащие на полу в топливно-сырьевых складах:
Механизированные топливные склады «живое дно»
Автоматический механизированный склад напольного бестарного хранения с подвижным полом «Источник» — создан для решения именно этой задачи.
Механизированный склад «живое дно» совмещает в себе функции одновременно и склада, и транспортера, и дозатора.
Стокерный топливный склад «Источник», работающий по принципу «живое дно», позволит складировать и легко обеспечивать в непрерывном автоматическом режиме вашу производственную линию или котельную такими материалами как:
или любые другие мелкокусковые и сыпучие материалы, в том числе зерновые.
Модульные механизированные топливные склады «Источник»
Механизированные склады «живое дно» «Источник» производятся в Вологде. Технические характеристики будут соответствовать потребностям вашей линии. Мы сделаем склад под необходимые параметры по вашему техническому заданию.
Есть в производстве и готовые базовые модули на 15 м2. Длина 6 метров и ширина 2,4 метра позволит вам организовать склад на небольшой площади с возможностью расширения за счет установки позже дополнительных модулей. Такой модуль может быть установлен в готовое помещение или выполнен в бункерном исполнении.
Габариты модуля подобраны с учетом удобства транспортировки оборудования обычными грузовыми автомобилями по дорогам общего пользования.
Дополнительное оборудование для топливных складов
Если вам необходима предварительная подготовка сырья — измельчение или подсушивание, то мы предлагаем воспользоваться опытом наших специалистов и получить расчет линии, исходя из использования оборудования нашего производства.
Комплектацию и изготовление дополнительного оборудования мы также готовы взять на себя. Транспортеры всех типов, ворошители-разбиватели сырья, бункеры, циклоны, вытяжки и прочее оборудование — все это стандартная продукция, которую вы можете купить у нас.
Шредеры и дробилки серии РРМ, барабанные и дисковые рубительные машины для измельчения сырья в комплексе с промышленными сушильными барабанами С-1-60 производства АП «БМП» используются предприятиями деревообработки и котельными на биотопливе.
Характеристики модулей топливных и сырьевых мехскладов «Источник»
Модули механизированных складов «Источник» изготавливаются из конструкционных марок стали, отдельные ответственные узлы выполнены из инструментальной стали с применением механической обработки и закалки.
При разработке оборудования сделан упор на использование легкодоступных в России, но качественных и надежных комплектующих как импортного, так и отечественного производства.
Управление модульных механизированных складов «Источник» позволит вам регулировать скорость работы отдельных стокеров в продолжительном автоматическом или ручном режимах.
Технические характеристики ММС «Источник-15»
Цена модуля склада живое дно «Источник-15»
Стандартные варианты оборудования выпускаются под объем склада от 15 до 100 м3. Сегодня модуль склада живое дно на 15 м3 можно купить за 1 620 000 рублей.
В цену оборудования включен базовый модуль, полностью готовый к установке на объекте:
Все необходимые изменения внесем под ваше техническое задание индивидуально.
Приобретение мехскладов, доставка и установка
Начнем изготовление с минимальной предоплатой.
Организуем доставку оборудования до места назначения через наиболее выгодную для вас транспортную компанию.
Бесплатно загрузим оборудование в машину.
Командируем специалистов для монтажа оборудования на вашем предприятии или осуществим шефмонтаж, если такой вариант сотрудничества вам более удобен.
Видео работы топливного склада живое дно
МОЖЕТ ЗАИНТЕРЕСОВАТЬ
Дополнительное оборудование
Живое дно топливного склада что это
Наш специлист ответит на любой ваш вопрос на сайте:
Вы так же можете оставить заявку на звонок. Мы с вами обязательно свяжемся.
Наш специлист ответит на любой ваш вопрос на сайте:
—>
Монтаж котельной 3,2 МВт в с. Чунояр (Богучанский район, Красноярского края)
Подходит к завершению монтаж оборудования котельной тепловой мощностью 3,2 МВт. Котельная построена на базе двух котлов КВД-1,6, склада «живое дно» и двух транспортеров для подачи топлива.
Воздушный теплогенератор ТВЕу-0,2к
Отгружен покупателю во Владимирскую область воздушный теплогенератор ТВЕу-0,2к тепловой мощностью 200 кВт.
Линия для производства древесных топливных гранул в п. Оленино, Тверской области. Прошел год работы.
В январе 2017 года мы посетили линию для производства древесных топливных гранул (pellets), которую поставило и запустило наше предприятие в поселке Оленино Тверской области в конце 2015 года.
Механизированный топливно-сырьевой склад «Живое дно» предназначен для хранения и автоматизированной подачи измельчённой древесины в любой технологический процесс.
 |  |
Механизированые склады «Живое дно» применяются для снабжения топливом котельных, использующих в качестве топлива измельчённые древесные отходы (опилки, стружку, щепу) или в линиях для производства брикетов и пеллет для накопления и механизированной подачи сырья и топлива.
Склады «Живое дно» позволяют накапливать запас сырья/топлива и автоматически подавать его в технологию. Часто используется совместно с рубительными машинами, на которых измельчаются крупные древесные отходы.
Измельчённая древесина может подаваться в склад следующими способами:
циклонами пневмотранспорта, установленными на крыше склада;
самосвалом или щеповозом;
рубильной машиной с системой саморазгрузки.
Скребки «живого дна», приводимые в движение гидроприводами по сигналу датчика высыпают сырье на скребковый транспортёр, «утопленный» в пол склада. С помощью системы транспортёров измельчённая древесина подаётся в дальнейшую технологию (обычно в бункер котла или в линию для производства брикетов или пеллет).
