Понятие о плане, карте, профиле. Масштабы карт и планов. Система обозначения карт и планов
Понятие о плане, карте, профиле.
Топографические материалы, являющиеся уменьшенными изображениями участков земной поверхности, подразделяются на карты, планы и профили.
Топографическим планом называют уменьшенное и подобное изображение на плоскости (на листе бумаги) в ортогональной проекции местных предметов и рельефа малых по размеру участков земной поверхности, принимаемых за плоскость (размером 20х20 кв. км). Иногда план составляют без изображения рельефа. В этом случае его называют ситуационным или контурным.
Участки земной поверхности изображаются на плане без учёта её кривизны, так как размеры этих участков малы.
Значительные по своим размерам участки земной поверхности невозможно получить непосредственно на плоскости без существенных искажений, т.е. с сохранением полного подобия. Такие участки проектируют ортогонально на поверхность земного эллипсоида, а с неё в какой-либо картографической проекции, переносят на плоскость. Полученное таким образом уменьшенное изображение земной поверхности на плоскости называется картой.
Таким образом, картой называют уменьшенное, подобное изображение земной поверхности на плоскости, построенное в какой-либо картографической проекции.
Участки земной поверхности изображаются на карте с учётом её кривизны вследствие больших размеров этих участков.
Карта, составленная в проекции Гаусса-Крюгера с изображением ситуации и рельефа называется топографической.
Кроме карт и планов к топографическим материалам относят профили.
Профили местности представляют собой уменьшенное изображение вертикального разреза земной поверхности вдоль выбранного или заданного направления. Они являются топографической основой при составлении проектно-технической документации, необходимой при строительстве подземных и наземных трубопроводов, дорог и других коммуникаций.
Масштабы карт и планов
Отношение длины линии на плане или карте к длине горизонтального проложения соответствующей линии местности называется м а с ш т а б о м карты или плана.
Если L – длина линии на местности, а l – длина линии на карте или плане, то масштаб М определяется соотношением
При l= 5 cм, L = 250 м М = 1 : 500.
Невооружённый глаз человека способен рассмотреть на чертеже с расстояния 20-25 см точку размером 0.1 мм и более. Поэтому длину горизонтального отрезка на местности, соответствующую отрезку 0.1 мм на плане или карте, называют точностью масштаба карты (плана) или предельной точностью.
Для удобства численный масштаб часто записывают в виде именованного масштаба, например, в 1 сантиметре 50 метров.
Численный масштаб может быть представлен в виде линейного масштаба ( рисунок 1 ).
100 50 0 100 200 300
Линейный масштаб представляет собой линию, разделённую на равные отрезки, называемые основанием масштаба. Основание масштаба соответствует определённому числу метров горизонтального проложения на местности. Например, если основание масштаба равно 2 см, то при численном масштабе 1:5000 это соответствует 100 м горизонтального проложения. Левое основание масштаба делится ещё на 10 частей через 2 мм или на 20 частей через 1 мм, что позволяет определять расстояния по карте с учётом точности масштаба. Малое деление основания масштаба называют ценой деления масштаба. Например, для масштаба 1:5000, изображённого на рисунке 1, цена деления масштаба равна 10 м.
Линейный масштаб применяется для измерения длин линии с невысокой точностью. Для более точных измерений применяют поперечный масштаб. Его гравируют на специальных металлических линейках, называемых масштабными. Для построения поперечного масштаба на прямой откладывают основания масштаба, из концов которых восставляют перпендикуляры ( рисунок 2 ).

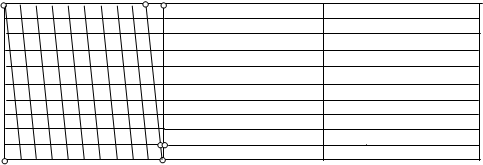

Левое верхнее и нижнее основания масштаба и крайние перпендикуляры делят на 10 равных частей и соединяют соответствующие точки прямыми линиями, как показано на рисунке 2. Из подобия треугольников ВДЕ и bde следует de : ДЕ = Вd : BD, или de = DE*Вd / BD. Так как ДЕ = 0.1 АВ, а Вd = 0.1 BD, то de = 0.1AB*0.1BD = 0.01 AB.
Следовательно, наименьшее деление поперечного масштаба соответствует 0.01 основания масштаба.
Номенклатура карт и планов
Для удобства пользования картой размер одного листа принят близким к квадрату со стороной 40-50 см. Границами листа карты служат меридианы и параллели, широты и долготы которых выбраны так, чтобы обеспечивался указанный размер листа.
Дать определение что такое карта план местности масштабы плана
ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ КАРТОГРАФИЯ
ориентирование на местности и на карте план и карта географические координаты картографические проекции виды карт и ГИС интересные карты
Перед принятием решения о строительстве какого-либо хозяйственного объекта, о прокладке дорог, о размещении сельскохозяйственных земель необходимо иметь изображение данной местности. Его можно иметь в виде рисунка или фотографии. Они сделаны обычно с поверхности Земли, поэтому на них не всегда видно, какие размеры и формы имеет этот участок, одни предметы заслоняют другие. Изображение местности может быть в виде аэрофотоснимков, на которых местность показана сверху, однако на них не все предметы похожи на их действительный вид на местности, не все предметы местности можно определить (отдельно стоящее дерево, куст, ключ, мельница). На аэрофотоснимках нет названий рек, населенных пунктов, трудно здесь определить и породы деревьев, из которых состоят леса. Наиболее удобным и полным способом изображения местности является план.
Планом местностиназывается чертеж, который изображает небольшую часть земной поверхности сверху в уменьшенном виде.
На нем условными знаками показывают, чем занята местность, какие на ней размещены объекты. По плану местности можно определить взаимное расположение этих объектов, расстояние между ними, рельеф данного места и многое другое.
Значение плана местности огромно. Он верный помощник человека при изучении природы, ведении хозяйства, для туризма и при обороне страны. В сельском хозяйстве план местности необходим для размещения сельскохозяйственных объектов, определения размеров пашен, сенокосов, пастбищ. По планам устанавливают место строительства хозяйственных объектов, зданий, прокладки дорог, путей сообщений, линий электропередач. Все эти объекты сначала намечают на плане местности. Такие планы имеют все аварийные службы. Они позволяют быстро приблизиться к месту аварии.
План местности, так же как и географическая карта, — это уменьшенное изображение земной поверхности на плоскости.
Но план отличается от карты.
1) На плане изображают небольшие участки местности, поэтому их вычерчивают в крупных масштабах, например, в 1 см — 5 км. На картах же показаны значительные участки местности — материк, государство, мир в целом. И вычерчивают их в более мелких масштабах: в 1 см — 1 км, или в 1 см — 100 км, в 1 см — 250 км.
2) При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности являются плоскостью. При построении же карт кривизна земной поверхности всегда учитывается.
3) На картах естьградусная сеть, а на плане ее нет. На планах направлением на север считается направление вверх, на юг — вниз, на восток — вправо, на запад — влево. На карте направление север-юг определяют по меридианам, а запад-восток — по параллелям.
4) Планы являются очень подробным изображением местности, вплоть до отдельно стоящего дерева. На картах изображены только большие объекты: крупные реки, озера, горы, равнины, города. На плане Москвы четко видны многие улицы, а на карте Москва обозначена звездочкой.
Дать определение что такое карта план местности масштабы плана
Карты можно разделить на группы по разным признакам, основными из которых являются: охват территории, масштаб, содержание. Неосновные признаки: назначение, объект, метод фиксации изображения.
Различие карт по охвату территории:
Различие карт по масштабу:
Различие карт по содержанию.
Общегеографические карты отображают примерно с одинаковой подробностью основные элементы местности: рельеф, реки, озера, растительность, населенные пункты, дороги, границы и т. п. К общегеографическим картам относят, например, топографические карты, на которых территории показаны с большой подробностью.
На тематических картах, наоборот, изображают один или два компонента природы, хозяйства, населения, например рельеф и воды, климат, почвы. На общегеографической карте эти компоненты или отсутствуют, или недостаточно полно отражены. Содержание тематических карт определяется темой, которой они посвящены. Например, на почвенной карте показано размещение типов почв. на климатической карте — распределение температур, осадков, направления ветров. Остальные элементы этих карт (крупные города, реки и др.) служат только фоном и необходимы в качестве ориентиров.
Различия карт по другим признакам (неосновным)
По назначению: справочные, учебные, туристские, сельскохозяйственные и др. По объекту: материковые, морские, астрономические, планетарные. По методу фиксации изображения: наземные, аэрокосмические, подводные.
План местности
План местности – чертеж местности, выполненный в условных знаках и в крупном масштабе (1:5000 и крупнее).
Построение планов осуществляется в ходе глазомерной, инструментальной или комбинированной съемок непосредственно на местности или на основе расшифровывания аэрофотоснимков. Планы отражают небольшую по площади территорию (несколько километров), и поэтому при их построении кривизна земной поверхности не учитывается. К элементам плана относят условные знаки, определение направлений, масштаб.
Отличие плана от карты :
на планах изображаются небольшие участки местности, поэтому они строятся в крупных масштабах (например, в 1 см – 5 м). Карты показывают значительно большие территории, их масштаб мельче;
план изображает местность подробно, сохраняя точные очертания изображаемых объектов, но только в уменьшенном виде. Крупный масштаб плана позволяет отразить на нем практически все объекты, находящиеся на местности. На карту, имеющую более мелкий масштаб, все объекты нанести не удается, поэтому при создании карт производится генерализация объектов. Точные очертания всех объектов на карте также показать нельзя, поэтому они искажаются в той или иной мере. Многие объекты на карте, в отличие от плана, изображаются внемасштабными условными знаками;
при построении плана кривизна земной поверхности не учитывается, т. к. изображается небольшой участок местности. При построении карты она учитывается всегда. Карты строят в определенных картографических проекциях;
на планах нет градусной сети. На карту обязательно наносят параллели и меридианы;
на плане направление на север считается направлением вверх, направление на юг – вниз, на запад – влево, на восток – вправо (иногда на плане направление север – юг показано стрелкой, которая не совпадает с направлением вверх – вниз). На картах направление север – юг определяется по меридианам, запад – восток – по параллелям.
Способы картографирования, применяемые для отображения явлений на тематических картах:
— качественного фона. Площадные знаки на тематических картах нередко применяют для выделения территорий по каким-либо признакам. Качественно различные территории, закрашивают разными цветами, разной штриховкой;
— ареалов (область распространения какого-либо явления). Соответствующие ареалы ограничивают на карте замкнутыми линиями, выделяют штриховкой или закраской, отмечают надписями или отдельными буквами, покрывают контурными значками или обозначают рисунками;
— точечный. Особенности размещения объектов, имеющих повсеместное или ограниченное распространение с разной густотой, можно отобразить на карте расстановкой точек. Там, где отображаемые объекты имеют большую концентрацию, точки сгущают, а в противных случаях — разрежают. Величину показателя, который соответствует на карте одной точке, называют весом. При резких различиях в концентрациях объектов нередко используют точки двух и более размеров, каждый из которых определяется соответствующим весом;
— изолиний. Изолинии соединяют на карте точки с одинаковыми значениями каких-либо показателей. Изолинии, соединяющие точки с одинаковым значение абсолютной высоты — горизонтали. Расстояние по высоте между двумя смежными горизонталями, взятыми на одном скате, называется высотой сечения, а расстояние между горизонталями по плану — заложением. Чем круче скат, тем меньше величина заложения, и наоборот. Для определения крутизны ската измеряют кратчайшее расстояние между соседними горизонталями и по шкале подбирают соответствующее ему заложение, против которого читают крутизну ската в градусах. Чтобы определить направление ската по горизонталям, на некоторых из них ставятся перпендикулярные черточки — скатоуказатели (бергштрихи), «смотрящие» своим свободным концом в сторону понижения;
— значков. Внемасштабные условные знаки, или, как их обычно называют, значки, по своему внешнему виду весьма разнообразны — от простого кружка или квадратика до замысловатых рисунков;
— линейных знаков. Применяют на картах для отображения явлений и объектов, приуроченных в натуре к определенным линиям;
— знаков движения. Линиями обозначают пути экспедиций, направления ветров, течений, грузопотоков, боевые действия войск и т. п. Это полосы или стрелки разной формы и цвета, показывающие направление и осевые линии движения, его характер и интенсивность;
— локализованных диаграмм. Способ изображения периодических явлений (величины повторяемости годового и суточного хода температуры, осадков, приливов, направления и силы ветра, ветрового волнения, скорости течений и др.) путём помещения на карте диаграмм, отнесённых к определённым пунктам;
— картодиаграммы, картограммы. Этими способами наглядно отображают различные соотношения тех или иных показателей. Здесь обязательно должны быть очерчены границы районов, в пределах которых и указывают величины того или иного явления. В каждом отдельном случае в зависимости от количественных показателей картографы разрабатывают специальную шкалу, с помощью которой данный фактор отображается наиболее наглядно.
Свойства карты:
Все многообразие географических карт можно систематизировать по различным признакам.
Выделяют также рельефные карты (объёмное трёхмерное изображение местности), фотокарты (совмещающие карты с фотопланами), блок-диаграммы (где изображение поверхности соединено с продольными и поперечными вертикальными разрезами), атласы (систематические собрания карт, выполненных по общей программе, как единое целостное произведение).
(пройти тесты с проверкой ответа сразу и объяснением правильного ответа)
В данный момент вы не можете посмотреть или раздать видеоурок ученикам
Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.
Получите невероятные возможности
Конспект урока «Понятие о плане местности. Масштаб»
Для того, чтобы выбрать место для строительства дома, дороги, завода сначала человек изучает местность. Для этого составляется рисунок местности, или делается её фотоснимок. Такие способы отображения объектов не всегда удобны, т.к. эти изображения делаются с поверхности Земли. Оценить размеры и расстояния между объектами таким способом сложно, потому что более высокие предметы закрывают более низкие. Поэтому чаще всего для изучения местности человек составляет план местности или топографический план.
План местности – это чертёж, на котором при помощи условных знаков в уменьшённом виде отображены объекты небольшого участка местности.
Несмотря на то, что на рисунке местность изображена такой, какая она есть в реальности, а план дает нам представление о местности как бы сверху, рассчитать расстояния между объектами и определить направление сторон горизонта можно только при помощи плана местности. При помощи рисунка же этого сделать нельзя.
Аэрофотоснимок – это изображение местности на фотоснимке, который сделан в результате фотографирования с самолёта.
Отличие аэрофотоснимка и плана местности состоит в том, что более точно объекты изображены на аэрофотоснимке. А вот узнать характеристику этих объектов, расстояние между ними и определить направление сторон горизонта возможно только по плану местности, ведь на аэрофотоснимке не даны названия населённых пунктов, не виден состав леса и нет направлений сторон горизонта.
В своей повседневной жизни вы также часто встречаетесь с планом. Например, план дома или квартиры, план эвакуации при пожаре в вашей школе, план небольшого садового участка и так далее.
План местности отличается от других способов изображения не только возможностью рассчитывать расстояния между объектами, определять их характеристики и стороны горизонта, но и самим изображением этих объектов. Все объекты местности на топографическом плане изображаются при помощи условных знаков.
Условные знаки можно сравнить с алфавитом. Алфавит состоит из букв, знание которых позволяет нам читать. Так и знание условных знаков позволит прочесть любой план местности. Приведём несколько примеров условных знаков.
Как и букв в алфавите, условных знаков очень много. Поэтому их разделяют на несколько групп. Выделяют площадные, внемасштабные и линейные условные знаки.
Площадные условные знаки отображают объекты местности, которые занимают определённую площадь. Например, лес, фруктовый сад, пашня.
Внемасштабные условные знаки – это знаки, которые отображают одиночный объект местности, который на плане нельзя отобразить в масштабе. Например, отдельно стоящее дерево, памятник, мельница.
Линейные условные знаки отображают те объекты местности, которые имеют вид линий. Например, дорога, река, просека. Для простоты вид условных знаков схож с теми объектами, которые они отображают, к тому же каждому условному знаку соответствует определённый цвет. Например, лес отображают зелёным цветом, а водоёмы и реки – голубым.
Обратите внимание на то, что все условные знаки на плане местности изображаются равными по размерам, высоте, форме и цвету.
На плане объекты местности невозможно показать в натуральную величину, так как они попросту не вместятся на лист бумаги. Для того, чтобы создать план, используют масштаб.
Масштаб – это число, которое указывает, во сколько раз на плане уменьшены размеры объектов по сравнению с их натуральной величиной. Его всегда указывают на планах. С помощью масштаба можно определить расстояние, например, между дорогой и рекой или между двумя населёнными пунктами.
Масштаб записывают в следующем виде: 1:50000. Это означает, что 1 сантиметр на плане соответствует 500 метрам на местности. Первый вид масштаба называют численный, а второй – именованный. Чтобы перевести численный масштаб в именованный, например, 1:200000, нужно число в численном масштабе поделить на 100, так как эта величина указана в сантиметрах. Как известно, в одном метре 100 см. Тогда нужно 200000 поделить на 100. Получим 2000 м. Значит, 1см на плане соответствует 2000 м на местности.
Существует также и линейный масштаб, который отображается на плане в виде линии, поделённой на равные отрезки. Линия такого масштаба показывает какому расстоянию на местности соответствует расстояние на плане в 1, 2, 3 см и так далее. Таким видом масштаба удобно пользоваться в том случае, если необходимо определить длину извилистых линий: дорог, рек, просек.
Для того, чтобы определить расстояние на местности при помощи линейного масштаба, необходимо на плане измерить длину какого-либо объекта. В нашем случае, это будет река до её поворота. Измерять длину извилистых объектов лучше циркулем. Соотнесём циркуль с линейным масштабом. Длина раствора покажет длину реки на местности.
Существует несколько способов изображения местности, но наиболее часто пользуются планом.
План местности или топографический план – это чертёж, на котором при помощи условных знаков в уменьшённом виде отображены объекты небольшого участка местности. По сравнению с другими видами изображения местности, с его помощью можно рассчитать расстояния между объектами, определить их характеристики и стороны горизонта. Все объекты на топографическом плане отображаются при помощи условных знаков, знание которых позволяет прочесть любой план местности, которым пользуются при планировании строительства домов, дорог, заводов и так далее. Объекты на плане местности показаны в уменьшённом виде. Число, которое показывает, во сколько раз объект на плане уменьшен по сравнению с его натуральной величиной, называют масштабом. Масштаб позволяет измерять на плане местности расстояния между различными объектами.
