Дифференциальные усилители

Всем доброго времени суток. В прошлой статье я рассказывал о генераторах пилообразного напряжения с использованием отрицательной обратной связи. Сегодняшняя статья посвящена такому классу электронных схем, как дифференциальные усилители.

Электрический мост – основа дифференциального усилителя

Одним из условий развития современной промышленности производства является широкое внедрение и использования средств автоматики и контроля. Для этого разработано большое количество различных датчиков, которые позволяют контролировать большинство параметров технологических процессов и характеристик выходного продукта.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

При современных требованиях к параметрам, выходной сигнала датчиков находится в пределах 0…20 мА, при этом колебания выходного сигнала соизмеримы с колебаниями источников питания устройств контроля (десятки мкА), а частота колебаний может составлять доли Герца. Поэтому применение обычных аналоговых усилителей весьма проблематично, вследствие того, что между каскадами усилителя обычно ставятся разделительные конденсаторы, не пропускающие постоянной составляющей сигнала. Кроме того конденсаторы вносят искажение в выходной сигнал.

Выходом из сложившейся ситуации является использование усилителей выполненных по так называемым балансным (балансно-разностным) схемам. Работа данных схем основана на электрическом мосту с симметричными плечами

Электрический мост с симметричными плечами.

Работа моста описывается следующим выражением

Таким образом, если выполняется данное условие, то при изменении напряжения питания ток в нагрузке остается равным нулю.

Схема дифференциального усилителя

Усилитель, выполненный по схеме электрического моста, называется дифференциальным усилителем и предназначен усиления разности между двумя входными сигналами. Простейшая схема дифференциального каскада усиления представлена ниже

Схема дифференциального каскада усиления.

Данная схема реализует электрический мост, плечи которого составляют резисторы R3 = R7 (коллекторные нагрузки транзисторов) и внутренне сопротивление транзисторов VT1 и VT2 совместно с резисторами R4’, R4’’ и R5. В одну из диагоналей моста подключен источник питания Ек, а в другую нагрузка, подключенная к выходным выводам (Вых.1 и Вых.2). Резисторы R1 = R7 и R2 = R8 служат для задания режимов работы транзисторов, а резисторы R4’, R4’’ и R5 для балансировки моста. Нормальная работа схемы обеспечивается симметрией электрического моста, в этом случае при отсутствии входного сигнала со стороны входа (Вх.1 и Вх.2) напряжение на выходе будет равно нулю в независимости от изменения напряжения питания.

Принцип работы дифференциального усилителя

Как говорилось выше, правильная работа дифференциального усилителя возможна при точной симметрии схемы. В этом случае ток покоя в обоих транзисторах и их изменение имеют одинаковое значение, так же как и напряжения на коллекторах транзисторов VT1 и VT2. Таким образом, при воздействии внешних факторов на транзисторы баланс моста не нарушается, а выходное напряжение не изменяется. В случае воздействия входного напряжения на один или оба входа схемы происходит изменение внутреннего сопротивления одного или обоих транзисторов и происходит разбалансировка моста и изменение выходного напряжения.

В реальных схемах достаточно трудно обеспечить абсолютную симметрию схемы, поэтому для регулировки токов покоя транзисторов используются резисторы R4’ и R4’’, которые иногда объединяют в общий переменный или подстроечный резистор, сопротивление которого составляет

Дифференциальные каскады усиления могут работать как с симметричными, так и с несимметричными входами и выходами. Несимметричным вход называется, в случае если входной сигнал поступает на один из входов (Вх.1 или Вх.2) и общим выводом, а симметричный вход – сигнал поступает между входными выводами. В случае с выходом происходит аналогичное именование: несимметричный выход – один из выходов (Вых.1 или Вых.2) и общий вывод, симметричный выход – между выходными выводами Вых.1 и Вых.2.

Несимметричные дифференциальные каскады обычно используются для перехода от несимметричных каскадов к симметричным каскадам и наоборот.

Основные параметры дифференциальных усилителей

Для дальнейшего повествования необходимо ввести такие понятия как дифференциальные и синфазные сигналы, которые действуют в дифференциальном усилителе.

Дифференциальные сигналы называют сигналы одинаковой амплитуды, но противоположные по фазе, присутствующие на входах дифференциального усилителя независимо от точки заземления усилителя.

Синфазные сигналы – это сигналы, имеющие одинаковую амплитуду и фазу одновременно присутствующие на обоих входах дифференциального усилителя.

Объяснить значение данных сигналов достаточно просто, как указывалось выше, дифференциальный усилитель предназначен для усиления разности между сигналами на его входах. Таким образом, если одновременно на входы усилителя пришли сигналы с разным уровнем напряжения, то это дифференциальные сигналы, а если на входы пришли в один момент времени одинаковые по уровню напряжения сигналы то это синфазные сигналы. Дифференциальные сигналы приходят на вход усилителя, если использовать симметричный вход или несимметричные входа для разных сигналов в схемах сравнения. Синфазными сигналами являются, например, сигнал помехи или тепловые токи, действующие на входы усилителя одновременно с одинаковым уровнем напряжения.

Таким образом, сигналы на входах дифференциального усилителя поступают в виде суммы дифференциального и синфазного сигналов

Следовательно, входной уровень дифференциального сигнала будет равен

а коэффициент усиления дифференциального сигнала будет равен

Аналогично с синфазным сигналом. Входной уровень синфазного сигнала

а коэффициент усиления синфазного сигнала будет равен

Одним из основных параметров характеризующих качество дифференциального усилителя является коэффициент ослабления синфазного сигнала (КОСС)

или же в логарифмической форме

Улучшение параметров дифференциального усилителя

Улучшение параметров дифференциального усилителя, прежде всего, связано с увеличением коэффициента ослабления синфазного сигнала (КОСС). Наиболее простой способ это увеличение сопротивления эмиттерного резистора (R5 на схеме). Но это не всегда возможно, так как для поддержания заданного режима работы транзисторов необходимо увеличивать напряжение питания, и поэтому сопротивление данного резистора редко удается увеличить выше 3…6 кОм. Существует более качественный способ увеличения КОСС – применение источников тока. Одна из возможных схем дифференциального усилителя с транзисторным источником тока представлена ниже

Дифференциальный усилитель со стабилизатором тока в цепи эмиттера.

Улучшение работы дифференциального каскада со стабилизатором тока объясняется следующим образом. Стабилизатор тока в цепи эмиттера дифференциального каскада не даёт изменить суммарный ток транзисторов VT1 и VT2, поэтому входные сигналы, изменяя внутренне сопротивления данных транзисторов, как бы перераспределяют его между транзисторами. Следовательно, синфазные сигналы не изменяют коллекторный ток транзисторов, и выходное напряжение также не изменяется. Дифференциальные сигналы, пришедшие на входы каскада, как бы перераспределяют ток заданный стабилизатором тока, тем самым изменяя выходное напряжение. Например, на выводе Вх.1 напряжение больше, чем на выводе Вх.2, и поэтому ток транзистора VT1 увеличится за счёт тока транзистора VT2, изменяя выходное напряжение.

Расчёт дифференциального каскада усиления

Необходимо рассчитать дифференциальный усилитель со следующими параметрами: изменение входного сигнала ∆U_BX = 10 мВ, сопротивление источника сигнала R_Г = 1 кОм, изменение выходного напряжения ∆U_BbIX = 5 B.

Примем R_b2=R2=R8 = 10 кОм

где r_CE и r_BE – внутренние коллекторно-эмиттерное и базо-эмиттерное сопротивления транзистора

где U_γ – потенциал Эрли, который имеет следующие значения для n-p-n-транзисторов – 80…200 В, для p-n-p-транзисторов 40…150 В
U_Т – тепловой потенциал, равный 26 мВ для комнатной температуры
Таким образом, выходное дифференциальное сопротивление источника тока составит

Коэффициент усиления дифференциального сигнала

где R_ВХ – входное сопротивление дифференциального усилителя

где R11 – эквивалентное входное сопротивление
Rb – эквивалентное базовое сопротивление

а коэффициент дифференциального усиления составит

Коэффициент усиления синфазного сигнала

Коэффициент ослабления синфазного сигнала

К_ОССФ = 55803 раза или 95 дБ, что является достаточно неплохим результатом, так как в случае применения вместо стабилизатора тока обычного резистора порядка нескольких сотен Ом К_ОССФ составил бы 50…60 дБ, что является недостаточным значениемдля современного уровня развития электронных устройств.

Вместо заключения

Закончить статью о дифференциальных усилителях невозможно без рассказа о тех сферах, где они применяются. Как уже понятно из названия, прежде всего это применение в качестве усилителя с большим коэффициентом усиления. Также широко применяются в тех сферах, где обычные усилители неэффективны из-за большого уровня помех. Кроме этого на основе дифференциальных усилителей построены операционные усилители различного назначения, которые имеют коэффициент усиления от 100 тыс. нескольких миллионов, а входное сопротивление составляет порядка нескольких ГИГАОМ. Также дифференциальные усилители применяют прежде всего в схемах усилителей постоянного тока, для которых они и были разработаны в первую очередь, а также в схемах сравнения и так далее.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Источник

Дифференциальный усилитель — схема на ОУ и его предназначение

В тех случаях, когда требуется получить не абсолютное значение напряжения в некоторой точке (относительно уровня земли), а требуется разность напряжений между двумя точками, применяется дифференциальный усилитель. Чаще всего такая необходимость возникает при работе с датчиками, а так же микрофонами.

Дифференциальный усилитель — это усилитель, обладающий двумя входами, выходной сигнал которого равен разности входных сигналов, умноженный на константу. Константа в данном случае — это коэффициент усиления дифференциального усилителя.

Фишкой данного типа усилителей является то, что сигнал приходящий на оба входа одновременно не усиливается. Т.е. если к полезному сигналу примешаны синфазные помехи или постоянные уровни, то усилен будет только полезный сигнал. Помимо этого такие усилители обладают высоким коэффициентом усиления, высоким входным полным сопротивлением и большим Коэффициентом Ослабления Синфазного Сигнала (КОСС).

Эти свойства делают дифференциальный усилитель невероятно полезным и даже незаменимым при усилении очень маленьких по величине сигналов, например, от различных датчиков.

Помимо этого дифференциальный усилитель используется в симметричных линиях передачи данным, например, при симметричном подключении микрофона. Т.к. длина микрофонного кабеля может быть значительной (более 50м), на него отлично наводятся различные помехи. В случае применения симметричного включения микрофона помехи приходят на оба входа дифференциального усилителя в фазе, и не усиливаются им.

Классическая схема дифференциального усилителя на ОУ

Коэффициент усиления такой схемы равен К=R2/R1. Для обеспечения высокого значения КОСС необходимо обеспечить точное согласование резисторов. Для этого желательно применение резисторов точностью 0.01%.

Резисторы такой точности достаточно дороги, и не всегда их можно найти в продаже. Поэтому при первой возможности лучше закупить 100 кОм резисторы указанной точности для применения в подобных схемах.

Если все резисторы будут одного номинала, что вполне допустимо, то коэффициент усиления дифференциального усилителя будет равен 1. Дальнейшее усиление при необходимости можно произвести дополнительными каскадами, зато наличие синфазной помехи было уже устранено.

Дифференциальный усилитель с большим коэффициентом усиления

При необходимости получения очень большого коэффициента усиления дифференциального усилителя применяется Т-образная обратная связь, показанная на рисунке.

Достоинство этой схемы состоит в том, что она позволяет использовать удобные сопротивления резисторов, и не создает опасности присутствия паразитной емкости, которую всегда нужно учитывать при работе с большими резисторами.

Так в случае, если R2=R5=100 кОм, а R6=1 кОм, то представленная цепь работает как один резистор с сопротивлением 10 МОм.

Повторители для повышения входного сопротивления дифференциального усилителя

Для обоих схем дифференциальных усилителей сопротивление источника должно быть меньше 25 Ом для обеспечения КОСС 100дБ. Однако это неприемлемые требования для большинства источников, в частности стандартная головка микрофона обладает сопротивлением в 600Ом, а тензодатчик имеет внутреннее сопротивление около 350 Ом.

Для решения этой проблемы прибегают к использованию повторителей, устанавливаемых по входам, как это изображено на следующей схеме.

При таком включении и использовании современных ОУ можно получить колоссальное значение входного полного сопротивления, такое, что вопросы полного сопротивления источника уже не должны нас волновать. Однако это справедливо лишь для низких частот, т.к. для высоких частот входная емкость в комбинации с сопротивлением источника образуют делитель напряжения.

Для решения этой проблемы применяется схема инструментального (измерительного) усилителя, которому посвящена отдельная статья. Сам по себе инструментальный усилитель — это готовый микрофонный предусилитель.

Источник

ElectronicsBlog

Обучающие статьи по электронике

Операционный усилители в линейных схемах. Часть 3

Всем доброго времени суток. Сегодня публикую третью часть статьи о применении операционных усилителей в линейных цепях. В предыдущих частях я рассказал о инвертирующих и неинвертирующих схемах на основе ОУ. Данная статья будет посвящена дифференциальным или разностным усилителям, которые составляют основу измерительных усилителей.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Дифференциальный усилитель

В одной из статей я рассказывал о дифференциальных усилителях, выполненных на транзисторах. Одной из особенностей таких усилителей является усиление разности сигналов поступающих на входы дифференциального усилителя. Данная особенность позволяет усиливать слабые сигналы, которые замаскированы более сильными сигналами, а также позволяет значительно уменьшить уровень шумов усилительных приборов.

Кроме транзисторных дифференциальных усилителей существует большой класс дифференциальных усилителей выполненных на ОУ. Схема простейшего дифференциального усилителя на ОУ представлена ниже

Схема дифференциального усилителя на основе ОУ.

Данная схема имеет довольно простое устройство и состоит из ОУ DA1 и четырёх резисторов R1, R2, R3 и R4. ОУ DA1 охвачен обратной связью через резисторы R3, R4, а через резисторы R1, R2 поступает входные сигналы.

Схема дифференциального усилителя на основе ОУ фактически представляет собой два усилителя – инвертирующий и неинвертирующий. Инвертирующий усилитель получится, если заземлить вход U_BX2, тогда неивертирующий вход ОУ окажется, заземлён через параллельно соединенные резисторы R2 и R3 и схема превратится в инвертирующий усилитель, а выходное напряжение в данном случае составит, как известно

в случае, если заземлить вход U_BX1, а сигнал будет поступать на U_BX2, то схема превратится в неинвертирующий усилитель, на входе которого включён делитель напряжения, тогда выходное напряжение составит

Если входные сигналы будут поступать на оба входа U_BX1 и U_BX2, то выходное напряжение будет иметь вид

Не трудно заметить, что если оптимизировать схему, чтобы выполнялось следующее соотношение

То выходное напряжение будет пропорционально разности входных напряжений

Поэтому данный усилитель и назвали дифференциальным, то есть разностным усилителем.

Параметры дифференциального усилителя

Как известно из предыдущей статьи дифференциальный усилитель имеет ряд специфических параметров:

Тогда общий К_ОСС всей схемы будет иметь вид

Входное сопротивление дифференциального усилителя состоит из суммы сопротивлений по двум входным каналам. Для входа U_BX1, составит

Для входа U_BX2, входное сопротивление составит

Выходное сопротивление дифференциального усилителя рассчитывается так же как и выходные сопротивления инвертирующего и неинвертирующего усилителя

где R_BbIX.ОУ – выходное сопротивление ОУ,

К_ОУ – коэффициент усиления ОУ.

Таким образом, простейший дифференциальный усилитель на ОУ имеет очень простое схемное решение однако и его параметры, в частности, входное сопротивление, очень мало (порядка единиц – десятков кОм), поэтому данная схема находит применение в схемах где точность и влияние выходного сопротивления не играют большой роли. Большее распространение получили дифференциальные усилители, состоящие из нескольких ОУ, которые за свои высокие параметры называют инструментальными или измерительные усилители.

Улучшение параметров дифференциального усилителя

Основными недостатками вышеописанной схемы дифференциального усилителя являются низкое сопротивление и возникновение трудности изменить коэффициент усиления, так как соотношение сопротивлений должно быть достаточно точно согласовано.

Первый недостаток связан с тем, что входным сопротивлением дифференциального усилителя являются по сути сопротивления резисторов R1 и R2, которые имеют величину от единиц до десятков кОм. При увеличении величин этих сопротивлений приходится увеличивать сопротивления R3 и R4, что приводит к уменьшению полосы пропускания усилителя и появлению дополнительных шумов. Решением данной проблемы является изолирование и развязка входов дифференциального усилителя при помощи двух повторителей напряжения по схеме неивертирующего усилителя. Схема такого дифференциального усилителя представлена ниже

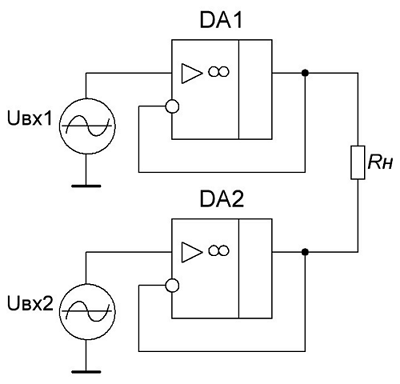

Схема увеличения входного сопротивления дифференциального усилителя на ОУ.

Схема состоит из двух операционных усилителей включённых по схеме повторителя напряжения, входное сопротивление которых очень велико (десятки-сотни МОм), поэтому сопротивление источника сигнала практически не влияет на входное напряжение. На нагрузке R_H итоговое напряжение будет зависеть от разности входных напряжений

Особенностью данной схемы является то, что она имеет дифференциальный выход, то есть сопротивление нагрузки подключается только к выходам операционных усилителей DA1 и DA2

Для решения, проблемы упрощения регулирования коэффициента усиления дифференциального усилителя, может быть применена схема состоящая, как и предыдущая из двух повторителей напряжения с включением на дифференциальном выходе, параллельно сопротивлению нагрузки, дополнительно трёх последовательных резисторов. Данная схема изображена ниже

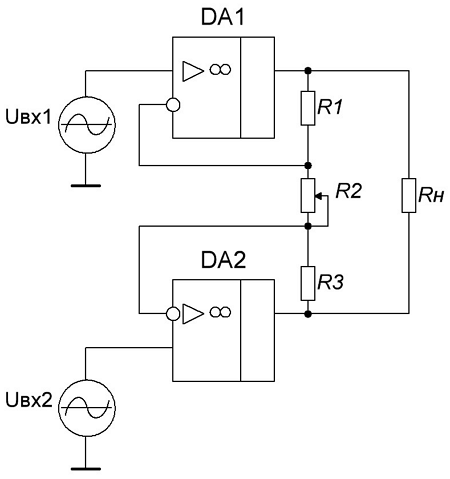

Схема дифференциального усилителя, позволяющая регулировать коэффициент усиления одним резистором.

Данная схема состоит из двух ОУ DA1 и DA2, включённых по схеме повторителя напряжения и резисторов R1, R2 и R3, причём R1 = R3 = R.

Работа данной схемы объясняется следующим образом. В соответствии с принципом виртуального замыкания, напряжение между инвертирующим и неинвертирующим входом ОУ равно нулю, поэтому на резисторе R2 напряжение будет равно разности между напряжениями U_BX1 и U_BX1.

Тогда ток, протекающий через резистор R2, составит

Так как резисторы R1, R2 и R3 включены последовательно, то такой же ток протекает и через резисторы R1 и R3. Тогда, с учётом того что R1 = R3 = R, выходное напряжение на сопротивлении нагрузки составит

Легко заметить, что выходное напряжение зависит от отношения сопротивлений R1, R2 и R3, поэтому изменяя величину сопротивления резистора R2 можно изменять величину выходного напряжения, а, следовательно, и коэффициент усиления схемы. Приняв отношение сопротивлений R и R2, за некоторый коэффициент пропорциональности можно несколько упростить выражение для выходного напряжения

Вышеописанные дифференциальные усилители имеют один недостаток: работа усилителя возможна только на незаземлённую (плавающую) нагрузку, то есть нагрузка не должна быть соединена с землёй. Для устранения данного недостатка необходимо на выход схемы добавить усилитель с дифференциальным входом и несимметричным выходом. Таким усилителем является простейший дифференциальный усилитель, рассмотренный вначале статьи. Получившаяся схема носит название измерительного или инструментального усилителя.

Измерительный усилитель

Измерительный или инструментальный усилитель находит широкое применение в измерительных схемах и устройствах благодаря тому, что имеют коэффициент усиления, не зависящий от внешних факторов (частоты сигнала, амплитуды, сопротивления нагрузки и т.д.). Кроме того, измерительный усилитель обладает высоким входным сопротивлением (десятки и сотни МОм) и низким выходным сопротивлением (единицы и десятки Ом). Схема измерительного усилителя представлена ниже

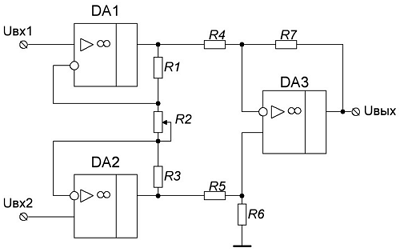

Измерительный (инструментальный) усилитель на трёх ОУ.

Измерительный усилитель состоит из трёх операционных усилителей DA1, DA2, DA3 и резисторов обвязки R1, R2, R3, R4, R5, R6 и R7. Данный тип усилителя функционально состоит из двух узлов: буферного каскада на двух повторителях напряжения DA1, DA2 и дифференциального усилителя DA3. В данной схеме резисторы R4, R5, R6 и R7 выбирают одинакового сопротивления для того, чтобы коэффициент усиления выходного дифференциального усилителя был равен единице. Таким образом, при условии равенства сопротивлений резисторов R1 и R3 регулировка коэффициента усиления измерительного усилителя будет осуществляться с помощью резистора R2. В общем же случае коэффициент усиления данной схемы будет определяться следующим выражением

Довольно часто резистор R6 состоит из двух: постоянного и переменного резистора, что очень удобно для более точного согласования резисторов обвязки дифференциального усилителя DA3.
