Диоптриметр что это такое

Диоптриметр

Диоптриметр (линзметр) — это прибор для оценки параметров качества линзы и подбора очков. Линзовый измеритель является по существу центрированной телескопической оптической системой, выровненной со стандартной оптической линзой и вращающейся мишенью, освещенной источником света. Оптический диоптриметр измеряет фокусное расстояние объектива и преобразует его в диоптрии по круговой числовой линии, называемой PowerDrum. Однако, это не единственная функция прибора.

Цели использования

Диоптриметры применяются в оптике и офтальмологии для следующих целей:

Диоптриметры делятся на:

При использовании ручных диоптриметров врач может контролировать процесс измерения параметров.

Преимущества автоматических диоптриметров:

При разработке изогнутых линз и зеркал форма определяет, где находится фокус. Для корректирующих линз, таких как очки, офтальмолог может определить соответствующее количество диоптрий. Линзы могут увеличивать или уменьшать фокусное расстояние в зависимости от характера ухудшения зрения, чтобы позволить пациенту видеть более четко.

Как пользоваться ручным диоптриметром?

Ручной линзометр (фокусометр) — это устройство для измерения мощности очковой линзы. Мишень (обычно скрещенные наборы линий) отображается через объектив с фокусным расстоянием f. Проверяемая линза для очков помещена в заднюю фокальную точку этой линзы. Свет, выходящий из нее, входит в окуляр с внутренней сеткой. Врач аксиально смещает мишень до тех пор, пока она не окажется в фокусе с сеткой прицела. Эта ситуация возникает, когда свет, выходящий из очковой линзы, коллимируется.

Мишень может поворачиваться для выравнивания с осями сферической линзы. Когда цилиндр присутствует, только один набор целевых линий может быть в фокусе. Регулировка линзового измерителя приведет к фокусировке ортогонального набора линий. Разница в мощности между двумя положениями фокусировки — это мощность цилиндра линзы. Различные зоны линзы с прогрессивной добавкой также можно измерить с помощью объектива, сдвинув ее положение перед отверстием окуляра. Современные версии устройства автоматизированы.

Инструкция

Электронный диоптриметр

Современная модель диоптриметра CL-300

Измерение УФ-пропускания производится с использованием светового луча длиной волны 365 нм.

Зеленый луч света

CL-300 включает в себя зеленый считывающий луч, который также известен как электронная линия. Из-за длины волны 546 нм, ее хорошо воспринимает человеческий глаз и поэтому она определена в качестве стандарта по ИСО 7944. Использование луча зеленого света в приборе повышает точность измерения линзы и уменьшает вероятность ошибки.

Источник

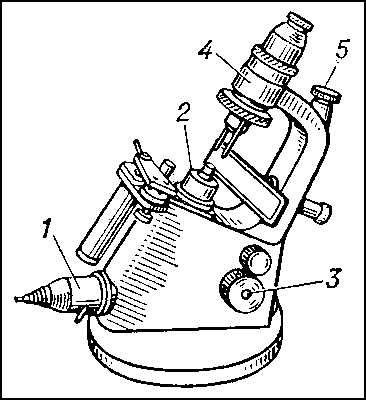

Диоптриметр

Смотреть что такое «Диоптриметр» в других словарях:

диоптриметр — Прибор для измерения задней вершинной рефракции, призматического действия, направления главных сечений астигматических линз, базы призматической линзы и положения оптического центра очковых линз. [ГОСТ 14934 88] Тематики оптика очковая и… … Справочник технического переводчика

диоптриметр — dioptrimetras statusas T sritis Standartizacija ir metrologija apibrėžtis Sferinių ir cilindrinių optinių stiklų arba lęšių laužiamosios gebos matuoklis. atitikmenys: angl. dioptrometer vok. Dioptrometer, n rus. диоптриметр, m pranc. dioptrimètre … Penkiakalbis aiškinamasis metrologijos terminų žodynas

диоптриметр — dioptrimetras statusas T sritis fizika atitikmenys: angl. dioptrometer vok. Dioptrometer, n rus. диоптриметр, m pranc. dioptrimètre, m … Fizikos terminų žodynas

диоптриметр — (диоптри + греч. metreo измерять, определять; син. линзометр) прибор для измерения основных оптических характеристик очковых линз … Большой медицинский словарь

диоптриметр — диоптр иметр, а … Русский орфографический словарь

диоптриметр — (2 м); мн. диоптри/метры, Р. диоптри/метров … Орфографический словарь русского языка

диоптриметр — диоптр/и/метр/ … Морфемно-орфографический словарь

линзометр — (линза + греч. metreo измерять) см. Диоптриметр … Большой медицинский словарь

Линзо́метр — (Линза + греч. metreo измерять) см. Диоптриметр … Медицинская энциклопедия

Источник

Диоптриметры

Линзметр VX40

Технология волнового фронта

Представлено новое поколение полностью автоматических линзметров, которое основано на технологии волнового фронта Visionix. Нажимая всего одну кнопку, Вы получаете полный анализ всей оправы.

Автоматизация и точность

Используя инновационную систему «frame», линзметр является единственным аппаратом на рынке и сочетающим высокую степень автоматизации и отличную точность измерений.

Простота использования

Уникальная система удерживания линзы позволяет производить быструю установку оправы при помощи всего одной руки! После нажатия кнопки измерения весь процесс будет выполнен автоматически.

Автоматическое определение типа линзы

Линзметр может автоматически определять все типы линз: прогрессивные, офисные и монофокальные, а также бифокальные. Он совместим со всеми технологиями и производителями линз.

Технические характеристики

Размеры: Ш 220 мм x В 455 мм x Г 240мм [ Ш- 8.66 » В-17.9 » Г-9.44″ ]

Вес: 9 Кг (20 фунтов)

Экран: LCD/16M цветов, 7’’

Источник света: LED светодиод – 730 нм

Условия работы: от 10 до 40°C

Питание: 115/230В – 50/60 Гц

Выходы: RS-232, Bluetooth

Диапазон измерений

+10D (шаг 0.01, 0.06, 0.125, 0.25D)

10D (шаг 0.01, 0.06, 0.125, 0.25D)

Добавочное значение: 0

± 3.5D (шаг 0.01, 0.06, 0.125, 0.25D)

PD измерение: Моно / Бино

Линзметр автоматический ULM-900

Линзметр автоматический Unicos ULM-900 предназначен для всех видов очковых (однофокальных, бифокальных, прогрессивных) и контактных (мягких, жёстких) линз. Позволяет измерять уровень пропускания очковых линз UV-излучения и синего цвета от монитора компьютера.

Современный дизайн и 7-ми дюймовый цветной и полнографический ЖК сенсорный дисплей обеспечивает более понятный графический пользовательский интерфейс, заметные значки. Обеспечивает удобную среду использования для пользователя с интуитивно понятным и знакомым пользовательским интерфейсом.

ЖК- монитор данного автоматического диоптриметра 7-ми дюймовой полноцветной сенсорной панелью рассчитан на угол обзора 110 градусов для удобства пользователя. Компактная поверхность для линз позволяет точно и стабильно измерять очки небольшого размера, детские очки, спортивные оправы.

Автоматический диоптриметр Unicos ULM-900 служит для широкого диапазона измерений (-25 дптр до +25 дптр) и может измерять рефракцию, астигматизм и силу призмы одновременно.

Монофокальная линза или прогрессивная линза могут быть определены автоматически и переведены в соответствующий режим измерения. Данный диоптриметр может точно и быстро измерить коэффициент проникновения ультрафиолетового излучения и синего света с помощью простых операций и показать результат в диапазоне 0-100% для различных линз, в том числе и для солнцезащитных

Технические характеристики

Шаг, дптр: 0.01, 0.06, 0.12, 0.25

Цилиндрическая сила, дптр: 0.00 +/- 10.0

Шаг, дптр: 0.01, 0.06, 0.12, 0.25

Сила аддидации: 0.00 +/- 10.00

Шаг призм, призм: 0.01, 0.06, 0.12, 0.25

Применимый тип линзы:

— Жёсткие контактные линзы

— Мягкие контактные линзы (требуется специальный соответственный аксессуар)

Диаметр линз, мм: 16-100

Вывод данных: RS-232C, USB

Встроенный принтер: Термопринтер

Тип дисплея: TFT цветной ЖК монитор, сенсорный

Размер дисплея, дюймов: 7

Температура: +10.0-+40.0 градусов С

Влажность: 30%-90% относительной влажности

Атмосферное давление: 70кПа- 106кПа

Ударная нагрузка, без упаковки: 10г/б мс

Источник питания, В: 100-240

Частота тока, Гц: 50/60

Автоматический линзметр TL-100

На компактном автоматическом линзметре TL-100 можно провести измерение любой интересующей Вас линзы, в том числе и прогрессивной.

Особенности

Функция автоматического удерживания линзы гарантирует простую и быструю работу с прибором. Функциональные клавиши удобно расположены рядом с держателем линз, что обеспечивает простой доступ к ним и возможность выбирать различные режимы работы. Измеренные данные отображаются на цветном экране.

Благодаря функциональным возможностям и недорогой цене TL-100 — это отличный выбор для Вашего кабинета или лаборатории.

Прибор позволяет измерять стандартные, с высоким индексом, бифокальные и прогрессивные линзы, а также снимать призматические показания. Возможность подбора чисел Аббе для ваших нужд. Прибор обеспечит легкие измерения всех типов контактных линз!

Точность и широкий диапазон

TL-100 — это возможность получения высокоточных измерений и широкого диапазона для сферических и цилиндрических значений, так же снятие призматических данных.

Большой LCD дисплей

Все важные данные отображаются в режиме реального времени на большом LCD дисплее с регулировкой контрастности. Благодаря фоновому освещению прибор имеет чистое четкое отображение данных.

Диапазон измерений

Сферическая сила : ±25 дптр

Цилиндрическая сила : ±9,99 дптр

Осевой угол : 0° до 90°

ADD : 0 дптр до 9,99 дптр

Шаг измерения

Диоптрический : 0,01 / 0,12 / 0,25 дптр

Призматический : 0,01 / 0,12 / 0,25 ∆

Режимы измерений

Призматический : Прямоугольные координаты / Полярные координаты

Линзы : Стандартные; с высокой индексацией; бифокальные; прогрессивные; контактные

Параметры измерений

Длина волны : 660 нм

Диаметр датчика/луча : 3 мм / 10 мм

Диаметр линзы : 20–100 мм

Управление измерениями

Дисплей : Монохромный LCD 4″

Выравнивание : Курсор-Крест (увелич. при выравнивании)

Размеры и электрические параметры

Питание от сети : 100–240 В Перем тока

Электропотребление : 35 ВА

Линзметр автоматический модели TL в вариантах исполнения TL-100, TL-2000B, TL-3000B, TL-5000 с принадлежностями

1. Основной блок. 2. Кабель питания. 3. Опора для линз. 4. Опора для контактных линз. 5. Держатель контактных линз. 6. Картридж. 7. Предохранитель. 8. Бумага для принтера. 9. Пылезащитный чехол для прибора.

Линзметр автоматический LMA-01

Контактные линзы: мягкие, жесткие

Диаметр линзы, мм: 20

Режимы измерения: Single/progressive/automatic recognition

Скорость измерения, с: 0.1

Дисплей: TFT LCD «5,6»

Автоматические линзметры LM-1800/LM-1800P/LM-1800PD

Принцип измерения: Оптико-электронно-цифровой, использование датчика Хартмана-Шека (108 точек измерения) с распознаванием высоко-индексных прогрессивных линз.

Минимальное время измерения: 0,06 +/- 10% сек.

Длина волны для измерения: 535 nm (зеленый)

Длина волны (контроль UV пропускания): 365 nm (UV)

UV пропускание: От 0 до 100% шаг 1 / 5%

Сила цилиндра: 0D ÷ ± 10.00 D (-, +/-, +). Шаги измерения: 0.01/0.06/0.12/0.25 D

ADD сила: 0D ÷ + 10.00 D (Add, Ad2). Шаги измерения: 0.01/0.06/0.12/0.25 D

Сила призмы: 0 – 20.00 Δ. Шаги измерения: 0.01/0.06/0.12/0.25

Режим измерения призмы: Полярные координаты (Δ, q), прямоугольные координаты (BASE IN/OUT, BASE UP/DOWN)

Измерения PD (Только LM-1800 PD): От 20,0 до 49,5 мм (Монокулярное PD). PD для однофокальных линз, PF для «прогрессивный линз».

Диаметр линзы: 20 – 120 мм в диаметре. Контактные линзы: больше, чем внутренний диаметр подставки для линз (5мм в диаметре).

Функция компенсации высокоиндексных линз: Диапазон числа Аббе: от 20 до 60

Дисплей: TFT LCD 5.7 дюймов 640X480 точек (VGA)

Принтер: (Только LM-1800 P и LM-1800 PD) Ширина бумаги 58 мм в рулоне 25 м.

Габариты: 220/252/430 мм

Электропитание: От 100 (+/- 10%) до 240 (+/- 10%) V, 50/60 Hz

Электропотребление: 60 W

Термобумага: 3 рулона (Только LM-1800 P и LM-1800 PD)

Кабель подключения к электросети: 1 шт.

Чехол от пыли: 1 шт.

Подставка для контактных линз: 1 шт.

Руководство пользователя: 1 шт.

ОПЦИИ:

Система памяти: Eye Care system

Кабели интерфейса: OPIF-6, OPIF-11, USB.

Педаль управления: OPFS-3

Картриджи (Маркеры): White, Red, Blue, картриджи с подушкой (старый тип).

Считывающее устройство: Баркод сканер

Карта памяти: Magnetic card reader

Линзметр, варианты исполнения LM-500, LM-600, LM-600P, LM-600PD, LM-1800P, LM-1800PD, с принадлежностями

I. Линзметр, варианты исполнения LM-500, LM-600, LM-600P, LM-600PD, LM-1800P, LM-1800PD, в составе: 1. Кабель питания. 2. Чехол. 3. Подставка для контактных линз. 4. Инструкция пользователя. 5. Термобумага для принтера (только для вариантов исполнения LM-600P, LM-600PD, LM-1800P, LM-1800PD).

II. Принадлежности: 1. Система карты памяти. 2. Интерфейсный кабель (OPIF-6). 3. Интерфейсный кабель (OPIF-11). 4. USB кабель. 5. Ножная педаль. 6. Картридж с чернилами.

Автоматический диоптриметр Essilor ALM 500

Быстрый, компактный, функциональный

Цветной LCD дисплей 5.7 дюйма

Регулируемый наклон дисплея

Функция автоматического удерживания линзы

Автоматическое распознавание и измерение прогрессивных линз

Измерение призматических линз

Режим измерения контактных линз

Режим для линз с высоким индексом

Автоматический диоптриметр Essilor ALM 500 принципиально упрощает работу с астигматическими линзами. Оператору необходимо только установить измеряемую линзу, после чего диоптриметр автоматически определяет сферическую и цилиндрическую составляющую линзы. По умолчанию выставляется нужный знак цилиндра, но при необходимости оператор имеет возможность сделать транспозицию простым нажатием на функциональную клавишу.

В этом диоптриметре вся информация выводится на цветной жидкокристаллический дисплей, а использование иконок вместо текста и возможность регулировки угла экрана делают использование прибора логичным, простым и очень удобным для оператора.

Так же в диоптриметре имеется встроенное печатающее устройство, позволяющее распечатывать все данные об измеряемых линзы.

Технические характеристики ALM-500

Ось: от 0 до 180° (шаг 1°)

Аддидация: от 0 до 10.0 D

Призма: от 0 до 10.0Δ (шаг 0.01Δ / 0.12Δ / 0.25Δ)

— призма: прямоугольные координаты / полярные координаты

Типы измеряемых линз: Стандартные; мультифокальные; прогрессивные; контактные;

Длина волны светодиода: 525 нм

Установка числа ABBE: автоматическое определение

Дисплей: Цветной 5.7 дюйма

Наклоняемый экран: наличие

Параметры электросети: 100-240 В, 50/60 Гц

Потребляемая мощность: Не более 40 ВА

Размеры, мм: 170 х 205 х 468

Автоматический диоптриметр Essilor ALM 700

Быстрый, компактный, функциональный

Цветной сенсорный LCD дисплей 5.7 дюйма

Регулируемый наклон дисплея

Функция автоматического удерживания линзы

Автоматическое распознавание и измерение прогрессивных линз

Измерение призматических линз

Режим измерения контактных линз

Режим для линз с высоким индексом

Измерение межзрачкового расстояния

ALM 700 – автоматический диоптриметр, который работает с изогнутыми и тонированными линзами.

Работа в зеленом спектре (длина волны 525 нм) избавляет от необходимости вводить число Abbe и нивелирует погрешность в результатах, которые происходят по причине преломления света в объективе.

Опора для линз адаптируется под все типы линз и оправы, идеально подходит для изгибов с высоким основанием. Регулируемый упор рамки с градуированной шкалой позволяет быстро измерить разницу высоты между правым и левым глазом.

Измерение преломляющей силы линзы и степени пропускания ультрафиолета выполняется одновременно и отображается на экране.

Технические характеристики ALM-700

Ось: от 0 до 180° (шаг 1°)

Аддидация: от 0 до 10.0 D

Призма: от 0 до 10.0Δ (шаг 0.01Δ / 0.12Δ / 0.25Δ)

— призма: прямоугольные координаты / полярные координаты

Типы измеряемых линз: Стандартные; мультифокальные; прогрессивные; контактные;

Длина волны светодиода: 525 нм / 375 нм УФ (0-100%)

Установка числа ABBE: автоматическое определение

ДисплейЦветной, сенсорный: 5.7 дюйма

Наклоняемый экран: наличие

Измерение межзрачкового расстояния: наличие

Параметры электросети: 100-240 В, 50/60 Гц

Потребляемая мощность: Не более 40 ВА

Размеры, мм: 170 х 205 х 468

Диоптриметр автоматический FL-8600P

Измерение производится зеленым светодиодным источником света (по принципу излучения точечного источника света Хартмана), с длиной волны 545 нм, не требующая компенсирования ABBE, что делает измерение любых линз, включая мультифокальные и линзы с высокой кривизной, более быстрым, стабильным и точным.

— Удобная площадка для линз.

— Автоматическое определение типа линзы.

— Режим автоматического измерения.

— Измерение простых, бифокальных и прогрессивных линз.

— Измерение цветных линз.

— Измерение межзрачкового расстояния (PD).

— Компактные габариты, модный и элегантный дизайн.

— 5,6 дюймовый LCD-дисплей.

Спецификация

Диапазон измерений, дптр

Сфера: ±25. 00D (шаг 0.01D/0.06D/0.12D/0.25D)

±10.00D (шаг 0.01D/0.06D/0.12D/0.25D）

Ось цилиндра: 0-180 °（шаг 1°）

Дополнительная оптическая сила: 0.00D

±10.00D (шаг 0.01/0.06D/0.12D/0.025D)

Режим измерений

Призма: X-Y (ортогональный), P-B (полярный)

Тип линз: простые/прогрессивные/авто

Пропускная способность ультрафиолетового излучения: 0-100%(шаг 1% и шаг 5%)

Детектор линз: АВТО

Измерение контактных линз: Твердые/мягкие контактные линзы

Диаметр линзы: 20—100 мм

Дисплей: 5.6 дюймов цветной, LCD

Принтер: Встроенный термопринтер

Внешний интерфейс: RS-232C

Энергопотребление: 100 В (±10%) – 240В (±10%),50/60Гц, 40 Вт

Габариты: 194×210×408 мм

Диоптриметр (Линзметр) Rexxam (Shin Nippon) LM-15

Улучшенный дизайн, при разработке которого в первую очередь учитывались требования эргономики, обеспечивает удобство при работе с прибором

Угол наклона прибора можно изменять от 45° до 90° для выбора позиции, наиболее удобной оператору.

Возможная установка в вертикальное положение облегчает измерения контактных линз

В качестве осветителя вместо лампы, время от времени требовавшей замены, применен светодиод

Диоптриметр (Линзметр) Shin Nippon LM-25

Неограниченный угол наклона позволяет закрепить оптическую часть под любым углом к основанию и проводить измерения в наиболее удобном для оператора положении. Возможная установка в вертикальное положение облегчает измерение контактных линз

Спецификация

— Шаг 0.125D в диапазоне ±3D и 0.25D в диапазоне более ±3D

— Шаг 0.5 Δ в диапазоне до 2ΔD и 1ΔD в диапазоне более 2ΔD

Наклон оси цилиндра:

Метка фокусировки : Крестообразная

Размер измеряемой линзы:

Держатель линзы : 16 мм Шаг

Стандартные принадлежности

Держатель контактных линз

Держатель бифокальных линз

Дополнительные принадлежности

Призматический компенсатор: Диапазон 15ΔD, шаг 1ΔD

Диоптриметр оптический DO-3

Предназначен для измерения задней вершинной рефракции и призматического действия очковых линз диаметром от 34 до 75 мм, для нанесения положения оптического центра, положения главных сечений у астигматических линз и направления главных сечений у призматических очковых линз.

Диапазон измерения задней вершинной рефракции очковых линз, дптр: от +25 до –30

Цена деления шкалы рефракций, дптр: 0,25

Погрешность прибора при измерении задней вершинной рефракции очковых линз, в диапазонах, дптр:

-от 0 до 6 дптр ±0,12

-от 6 до 12 дптр ± 0,18

-от 12 до 15 дптр ± 0,25

Диапазон измерения призматического действия, град: от 0 до 6

Диапазон измерения угловой шкалы, град: от 0 до 180

Погрешность прибора при измерении призматического действия очковых линз в диапазонах, град:

-от 0 до 3 град ± 0,10

Масса диоптриметра, не более, кг: 3,7

Погрешность измерений по угловой шкале, не более, град: 1

Габаритные размеры, не более, мм: 325 х 225 х 150

Диоптриметр, моделей ALM 500 и ALM 700

Диоптриметры и другое медицинское оборудование в разделе каталоги.

Купить Диоптриметры вы можете заполнив заявку в свободной форме здесь или позвонив по телефону +7 (343) 361-44-98.

Источник

Диоптриметр: автоматический, оптический и электронный приборы, инструкция по использованию

Простейший способ измерения прогрессивных и контактных линз, межзрачкового расстояния (PD) и УФ пропускания.

Простое измерение прогрессивных линз
CLM-3100P автоматически определяет прогрессивные (мультифокальные) линзы. Интуитивно-понятный интерфейс прибора в значительной степени упрощает процесс дальнейших измерений.

Измерение PD (межзрачкового расстояния)

CLM-3100P реализует уникальный и очень простой способ измерения межзрачкового расстояния с одновременным измерением диоптрийности линз в готовых очках.

Измерение УФ (ультрафиолетового) пропускания линз
Благодаря специальной встроенной функции диоптриметр CLM-3100P способен измерять ультрафиолетовое пропускание линз и отображать результаты на графическом дисплее.

Характеристики

180 °Дополнительная оптическая силаОт 0 до ±10 DОптическая сила призмы
— только при 270°
— все углыОт 0 до 10 Δ
От 0 до 4 ΔТочность измеренийШкалы диоптрий0.01 / 0.125 / 0.25 DОптической силы призмы0.01 / 0.125 / 0.25 ΔРежимы измеренийЦилиндр-, +, ±ПризмаПрямоугольная/полярнаяБыстрота измерений0.016 секДлина волны LED630 нмИзмеряемый диаметр линзы15

100 ммЗначение ABBE30

60Измерение УФ пропусканияе: 546,07 нм / d: 587,56 нмГабариты237 х 377 х 190 ммВес5,5 кгОпцииПринтерPDУФCLM-3100A+——CLM-3100B++—CLM-3100C+++CLM-3100D+—+PD — межзрачковое расстояние. УФ — ультрафиолет.Внимание! Производитель оставляет за собой право вносить изменения в конструкцию прибора, его дизайн и составные части без предварительного уведомления. Данные, представленные на сайте, носят информационный характер.

Диоптриметр

Диоптриметр или линзметр – медицинский прибор, без которого не может функционировать ни одна лаборатория, оптический салон или кабинет офтальмолога. Устройство измеряет преломляющую силу очковых/контактных линз, определяет степень защиты поверхности от ультрафиолета и расстояние между центрами линз в готовых очках. Что нужно знать о приборе, каковы разновидности диоптриметра и как правильно его использовать?

Общая характеристика прибора

Диоптриметр – устройство для оценки параметров качества линз. Он измеряет оптическую силу, выявляет положение основных меридианов астигматического стекла, степень защиты от ультрафиолетовых лучей и прочее.

Ряд полученных характеристик поможет подобрать оптимальный вариант линз, исходя из индивидуального рецепта. По сути, измеритель линз представляет собой центрированную телескопическую оптическую систему.

Она оснащена вращающейся мишенью, стандартной оптической линзой и мощным источником света.

Что именно показывает линзметр? Степень преломления стекла линзы. Исходя из полученного результата, специалист может понять какие именно проблемы пациента может решить та или иная линза.

К примеру, нейтрализовать близорукость, дальнозоркость, помочь сфокусировать и детализировать изображение.

Врач сопоставляет рецепт с результатами исследования и подбирает очки, которые помогут максимально эффективно справиться с аномалией.

Подбор линз может осуществляться как на приеме у офтальмолога, так и в ближайшей оптике, которая располагает кабинетом для проверки зрения.

Конструкция линзметра включает такие функциональные детали: микроскоп, зрительную трубу, коллиматор, механизмы для работы с оптическим стеклом и подставку, на которую устанавливают линзу. Сам аппарат располагается на опорной планке. Это может быть подвижная направляющая площадка или своеобразный столик. Размер и функциональность опорной планки зависит от размера и стоимости диоптриметра.

Коллиматор – устройство для получения параллельных пучков лучей света. В нем расположен объект или вогнутое зеркало, в плоскости которого и располагают исследуемую линзу.

Разновидности диоптриметра

Основной параметр для классификации – тип управления. Выделяют всего две разновидности диоптриметра – аналоговую или ручную и автоматическую или цифровую. При помощи аналогового устройства медицинский сотрудник может измерить оптические характеристики очков, которые необходимо выпустить. Все измерения, подготовку материалов и самого аппарата проводятся вручную, что занимает немало времени. Первые ручные линзметры было невозможно использовать в крупных оптиках, через которые проходили десятки и сотни заказов. Но усовершенствованные модели позволяют обрабатывать информацию с большей точностью и скоростью.

Цифровые аппараты внедрили в офтальмологическую практику в 1985 году. Все измерения проводятся в автоматическом режиме после заданной команды. Обработанная информация выводится на экран для ознакомления специалистом.

Ее можно сохранять на внешних носителях и передавать коллегам/пациенту. Автоматический прибор может измерять значения, недоступные для ручного линзметра, исключает ошибки и может анализировать полный объем характеристик в сжатые сроки.

Единственный недостаток цифровой техники – высокая стоимость.

Инструкция по использованию ручного устройства

Автоматический диоптриметр работает после нескольких нажатий кнопки, которые не требуют отдельного рассмотрения. Ниже приведен общий алгоритм работы с ручным аппаратом, который может меняться в зависимости от модификации.

Первым делом следует установить объектив на рабочую поверхность. Следующий этап – регулировка высоты и угла наклона окуляра. Ее регулируют до того момента, пока картинка в линзметре не становится четкой.

Как только специалист установил нужный угол обзора, он медленно поворачивает аппарат против часовой стрелки, чтобы сфокусировать окуляр.

За этим следует регулировка масштаба (к нулевому показателю), установка максимального показателя мощности и фокусировка через окуляр.

Как только все настройки выполнены, медицинский сотрудник устанавливает линзу очков на объектив лицевой стороной вверх. Линзу фиксируют, чтобы не допустить скольжения, после чего определяют ее основные параметры (оптическую силу, положение основных меридианов). Манипуляции повторяют дважды – для левой и правой линзы.

Правила выбора медицинского инструментария

Основной критерий выбора диоптриметра – цена. Именно от стоимости зависит тип и конструктивные особенности устройства.

Ручные линзметры стоят порядком дешевле автоматических, но значительно уступают им в удобстве, поскольку увеличивают нагрузку на врача и количество необходимых действий.

С ручным устройством работают только квалифицированные специалисты, прошедшие предварительную подготовку. Автоматический аппарат доступен для большего круга медицинских сотрудников, поскольку сбор и обработка информации автоматизирована.

В медицинской практике может применяться и ручной, и автоматический линзметр, поскольку достоверность полученной информации находится на одном уровне. В конечном итоге все зависит от навыков врача, который пытается освоить тот или иной аппарат.

Какие параметры следует учесть при выборе медицинского инструментария? Во-первых, угол наклона аппарата. Оптимальным показателем считается диапазон от 45 до 90°. В запасе специалиста будет целый набор вариантов наклона устройства, который повысит качество и точность исследования. Во-вторых, возможность смены положения линзметра.

Специалисты рекомендуют обратить внимание и на тип осветительного прибора. Наиболее безопасный, удобный и долговечный вариант – светодиодная лампа. Автоматическое отключение прибора не входит в перечень обязательных функций, но является удобным дополнением.

Если специалист забудет отключить прибор, он самостоятельно прекратит работу через 2-6 минут от последнего действия.

Обратите внимание на погрешность в определении – она не должна превышать 1°.

Еще один важный аспект – эргономичность устройства. Ориентируйтесь на размеры помещения, в котором будет установлен диоптриметр. Для кабинетов с небольшой площадью подойдет миниатюрная вертикальная установка, а габаритные горизонтальные линзметры станут отличным вариантом для просторных комнат.

Зачем используется диоптриметр в оптике?

Диоптриметр — оптический прибор, предназначенный для измерения преломляющей способности очковых линз в диоптриях. Применяется для оценки качества линз и подбора очков.

Существуют ручные и электронные (компьютерные) модификации прибора. В состав аппарата входят:

Ручной диоптриметр (линзометр) имеет низкую стоимость, при этом измерения, выполненные в ручном режиме, приблизительны по точности, поскольку осуществляются людьми с разными показателями собственного зрения, внимания и уровня навыков. Запись полученных данных, также ведущаяся оператором вручную, может приводить к накоплению ошибок и еще большему снижению достоверности информации.

Компьютерный диоптриметр проводит все измерения в автоматическом режиме, без участия рук оператора и с очень высокой точностью. Человеческого фактор и его негативное влияние на результат практически полностью исключен. Допустимо задание специальной программы измерения. Результаты отображаются на встроенном черно-белом или цветном дисплее с возможностью записи на электронный носитель.

Кроме того, электронные приборы оснащаются принтером для распечатки данных, имеют внешний интерфейс для подключения к другим электронным устройствам. Возможно оснащение звуковой сигнализацией (например, при совпадении оптического центра линзы с курсором), автоматически выдвигающимся столиком для линз и другими опционными функциями.

Диоптриметр необходим для промежуточной и окончательной проверки параметров в процессе производства очковых линз, а также при подборе очков в кабинете офтальмолога.

Автоматический диоптриметр HUVITZ HLM-1

Еще больше упростился процесс измерения сильно затемненной или зеркальной диоптрийной линзы. В данной модели диоптриметра нет необходимости нажимать дополнительные кнопки или входить в специальный режим при измерении затемненных или зеркальных линз. Прибор рассчитывает оптическую силу линзы, автоматически усиливая поток света, приняв в расчет степень затемнения линзы.

±25.00 дптр (0.25/0.12/0.06/0.01)Цилиндр0

±10.00 дптр (0.25/0.12/0.06/0.01)Ось цилиндра0

180° (1°)Дополнительная оптическая сила0

10.00 дптр (0.25/0.12/0.06/0.01)Призматическая оптическая сила0

0.2AРазмеры182(Ш) х 235(Г) х 415(В) ммВес

Диоптриметр: инструкция, виды

Диоптриметр (линзметр) — это прибор для оценки параметров качества линзы и подбора очков. Линзовый измеритель является по существу центрированной телескопической оптической системой, выровненной со стандартной оптической линзой и вращающейся мишенью, освещенной источником света.

Оптический диоптриметр измеряет фокусное расстояние объектива и преобразует его в диоптрии по круговой числовой линии, называемой PowerDrum. Однако, это не единственная функция прибора.

Цели использования

Диоптриметры применяются в оптике и офтальмологии для следующих целей:

При разработке изогнутых линз и зеркал форма определяет, где находится фокус. Для корректирующих линз, таких как очки, офтальмолог может определить соответствующее количество диоптрий. Линзы могут увеличивать или уменьшать фокусное расстояние в зависимости от характера ухудшения зрения, чтобы позволить пациенту видеть более четко.

Как пользоваться ручным диоптриметром?

Ручной линзометр (фокусометр) — это устройство для измерения мощности очковой линзы. Мишень (обычно скрещенные наборы линий) отображается через объектив с фокусным расстоянием f.

Проверяемая линза для очков помещена в заднюю фокальную точку этой линзы. Свет, выходящий из нее, входит в окуляр с внутренней сеткой. Врач аксиально смещает мишень до тех пор, пока она не окажется в фокусе с сеткой прицела.

Эта ситуация возникает, когда свет, выходящий из очковой линзы, коллимируется.

Мишень может поворачиваться для выравнивания с осями сферической линзы. Когда цилиндр присутствует, только один набор целевых линий может быть в фокусе. Регулировка линзового измерителя приведет к фокусировке ортогонального набора линий.

Разница в мощности между двумя положениями фокусировки — это мощность цилиндра линзы. Различные зоны линзы с прогрессивной добавкой также можно измерить с помощью объектива, сдвинув ее положение перед отверстием окуляра.

Инструкция

Электронный диоптриметр

Современная модель диоптриметра CL-300

Выбрать диоптриметр: доставка во все регионы

Сегодня в каждом салоне оптики и офтальмологическом кабинете находится диоптриметр. Конструктивно он состоит из отсчетного микроскопа со зрительной трубой, осветителя, кремальера и коллиматора. Параметры измеряются в диоптриях.

Чтобы провести замеры, пользуются базовой опорной планкой. Исследуемую пластину выкладывают на подставку и замеряют вершинную рефракцию. Коллиматор состоит из вогнутого зеркала и объектива, он образует пучки света.

Оптический диоптриметр классифицируют на:

В нашем интернет магазине удобно купить как ручной, так и автоматический диоптриметр по оптовой цене лучших отечественных или зарубежных производителей. Механические модели стоят недорого, предполагают ручную настройку, результаты зависят от профессионализма специалиста. Цифровые стоят больше, но полностью программируются все настройки, автоматически выдается результат, не требуются дополнительные приспособления, работает с любым типом линз.

При выборе в пользу аналогового диоптриметра учитывайте: какой угол наклона у прибора (он должен быть от 45 до 90 градусов); имеется ли возможность установить его в вертикальном положении; освещение лучше светодиодными лампами; автоматическое отключение прибора. При выборе ручного устройства обратите внимание на то, чтобы шаг измерения был не более одного градуса, конструкция в виде телескопа повышает точность измерения. Прибор может располагаться вертикально или горизонтально, что занимает большую площадь.

Автоматический диоптриметр FL-8600Р

Измерение производится зеленым светодиодным источником света (по принципу излучения точечного источника света Хартмана), с длиной волны 545 нм, не требующая компенсирования ABBE, что делает измерение любых линз, включая мультифокальные и линзы с высокой кривизной, более быстрым, стабильным и точным. — Удобная площадка для линз. — Автоматическое определение типа линзы. — Режим автоматического измерения. — Измерение простых, бифокальных и прогрессивных линз. — Измерение цветных линз. — УФ измерение. — Измерение межзрачкового расстояния (PD). — Компактные габариты, модный и элегантный дизайн.
