Когда не хочется возиться с проводами: дистанционное управление светом
При составлении схемы электропроводки рекомендуют разделить освещение и розетки, скомпоновав их по функциональным или территориальным группам. Такой подход, несомненно, удобнее, но и количество кабеля, который нужно проложить, резко увеличивается – в частном доме уже давно не одна «люстра» на комнату. Чтобы сократить если не расходы, то объемы работ, а заодно и повысить удобство «управления» освещением, сегодня активно используют беспроводные выключатели на радиоуправлении. Появились они сравнительно недавно лет пятнадцать назад и особого восторга не вызвали. Но спустя некоторое время многие оценили их преимущества.
Вот и участник нашего портала с ником sch-ig, сначала поставил такие в квартире, а потом – и во всем доме.
Как все начиналось
Почти всю сознательную жизнь семейство провело в городских квартирах – их было несколько и каждый раз глава семьи не покладая рук занимался капитальным ремонтом и создание максимально комфортных условий. Последний (в квартире) ремонт, скорее, реконструкция, с узакониванием перепланировки, длился четыре года. В результате получилось уютное и удобное жилище с теплым полом в ванной и кухне, римскими электрошторами и другими «фишками», а также – многоуровневым дистанционным управлением освещением с пульта.

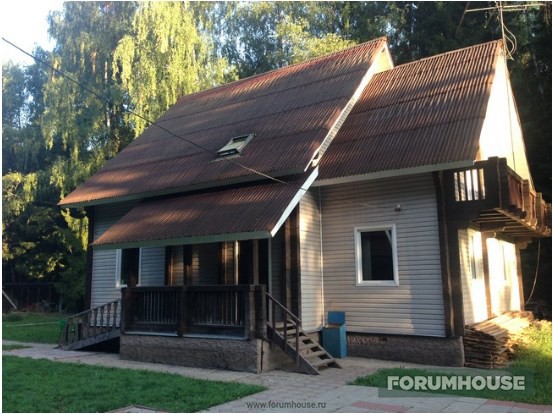

Его sch-ig в дальнейшем повторил уже в своем загородном доме. Но сначала были поиски и покупка участка с домом, который устраивал по основным критериям. Удачно, к дому были подведены 15 кВт (три фазы) воздушным способом.
Как принято в СНТ, счетчик в доме и контрольный на столбе, для сверки показаний раз в год. Спустя несколько лет ввод по воздуху поменяли на подземный, параллельно сделали однофазный ввод с учетом на баню. Характерных для многих товариществ проблем со слабым напряжением, перебоями и регулярными отключениями нет, только успевай платить.
Дистанционное управление освещением вместо проводного

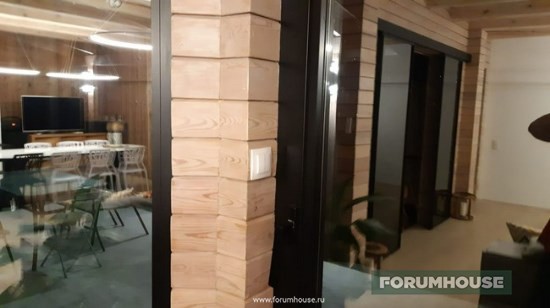

На основе имеющего опыта аналогичная система была смонтирована и в после квартиры опыта, в доме смонтировал систему дистанционного управления светом. В чем суть. В момент въездной реконструкции установил два блока: один в прихожей, второй в кладовой. Эти два блока обслуживают первый и частично второй этажи. Чуть позже, был установлен третий блок, который обслуживает уличное освещение. К блоку кабель идет непосредственно из вводного щита. Каждый блок включает в себя 10 каналов по 1 кВт каждый. От блока провод проложен к одной точке освещения, которая может состоять из нескольких ламп. Т.е. цепь: блок-провод-лампа. Никаких промежуточных коробок, выключателей, соответственно скруток, спаек и т.д.

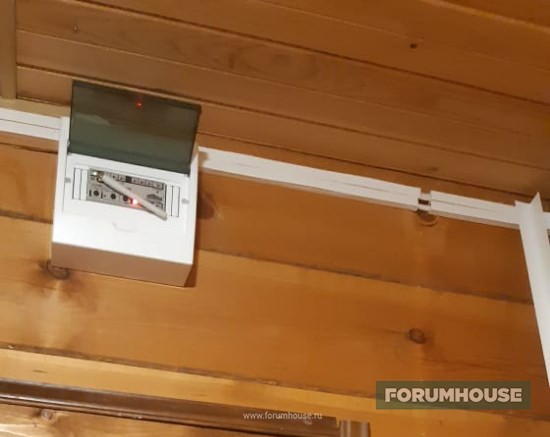

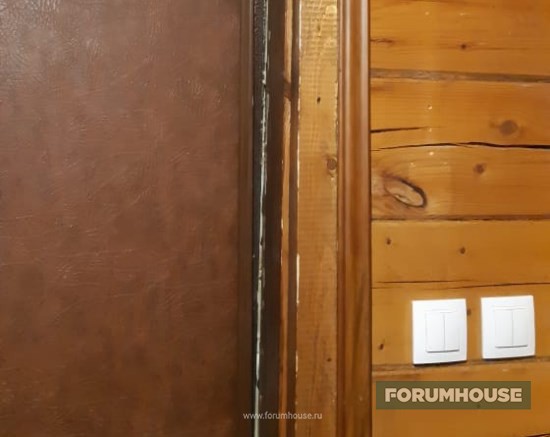

Управляется система через радиовыключатели, которые и подают сигнал на блоки. Те, которые в доме, привычного вида, разве что без наружного кабель-канала или ретро-проводов, характерных для большинства деревянных домов. А для управления уличной системой sch-ig использует дополнительно выключатель-брелок. Теперь вместо одного проводного выключателя над дверью – два беспроводных, а о прошлой системе напоминает только разрыв и след от кабеля на стене. Без десятков метров провода два радиовыключателя в доме управляют двумя из шести каналов уличной системы освещения. Не надо никуда выходить, отключить подсветку можно и из теплого коридора, и из уютной гостиной.
К каждому каналу блока можно подключить конечное количество выключателей, но сколько – я просто не помню, точно много. В моей практике максимум, который я подключал – пять штук. Так, на кухне предусмотрено четыре уровня света, первое время работали только два. Все силовые блоки объединяются в единую систему и могут управляться через интернет. Т.е. являются элементом умного дома.
На втором этаже есть несколько силовых мини-блоков на один канал, которые встраиваются непосредственно в осветительный прибор, если есть такая возможность, или же в распределительную коробку. Такой же sch-ig установил на розетку погружного насоса, чтобы при замене шланга, наращивании или замене насадок не приходилось постоянно бегать в дом включать/отключать агрегат.

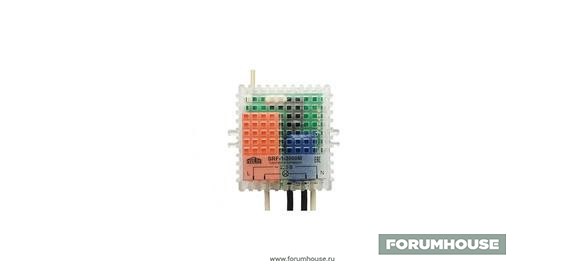

Это подобный блок, сфотографировать свои при монтаже sch-ig не сообразил, не разбирать же.
Хочу подчеркнуть: данную систему можно собрать при любой организации освещения, но конечно лучше всего «с нуля»: один провод от блока к точке. Самый безопасный, с точки зрения дальнейшей эксплуатации дома, вариант. Первый этаж я полностью сумел сделать именно так. Второй частично, скомбинировав с одноканальными.
Надежная альтернатива или ненужный риск?
В домах, не претендующих на функционал «умных», во главе угла целесообразность – беспроводные выключатели помогут существенно сократить и количество кабеля, и объем работ, и эстетику сохранят. Но, как и в самом начале, у потенциальных пользователей возникают сомнения в надежности.

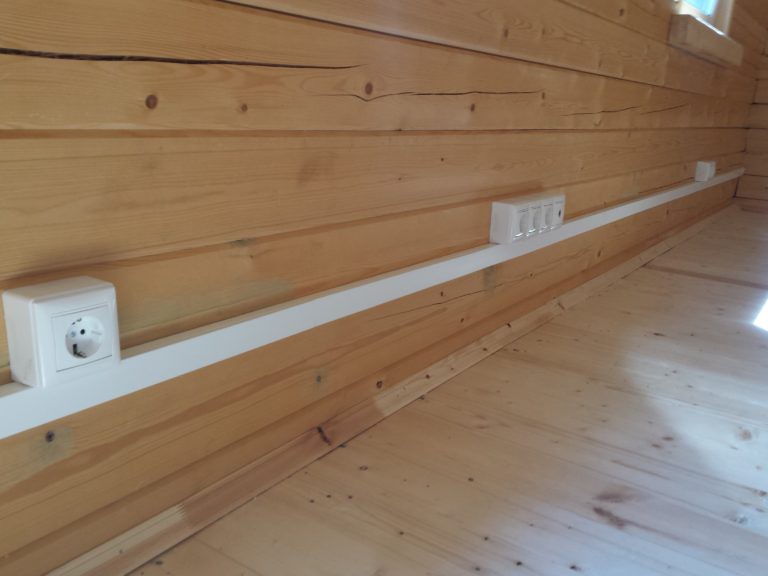

Дом бревенчатый, ломаем голову, как лучше сделать – либо открыто по всем 250 квадратам вести сопли ретро-проводки, либо рисковать и ставить радио, а проводом только розетки. Не думаю, что будет экономичнее, но открытые провода по стенам в таком количестве, плюс дети и животные, сочетание так себе. Да и в деревянном доме, чем меньше проводов, тем спится спокойнее.
Никакого риска, радиоуправляемые выключатели всегда можно продублировать ручными в щитовой для подстраховки. Зато остаются только розетки стоящие над полом и кабель на освещение в перекрытии в трубах.
Как и любые беспроводные устройства, в некоторой степени по надежности радиовыключатели проводным уступают, но есть у них и достоинства.
Я поставил себе беспроводные выключатели. У них высокая чувствительностью, можно использовать радиосигнал очень малой мощности. Как по мне, так проще и дешевле (по итогу) будет беспроводной выключатель. Очень удобно размещение в любых местах, например, когда где-то нужен дополнительный или разводка проводных оказалось неудобной. Беспроводные выключатели накладные, тонкие и аккуратные, не требуют дополнительных манипуляций, связанных с прокладкой кабеля. Так что в деревянном доме выигрыш и в цене, и в эстетике.
Но для «равновесия» приведем и диаметрально противоположное мнение.
Радиовыключатели вещь ненадежная – сели батарейки и вы без света, особенно если зимой они еще и замерзнут. Плюс, они дороже. Надежней провода все равно, ничего нет. А боитесь пускать 220 вольт по стенам – ставьте низковольтовые импульсные реле и нажимые кнопки, вместо обычных выключателей.
Решение может и надежное, и рабочее, но вопрос эстетики остается – не все готовы на ретро-стайл, как и не каждый решится долбить такой массив древесины, чтобы скрыть провода в стенах. И в этом плане дистанционная система управления с радиовыключателями вне конкуренции, а за батарейками просто следить нужно и вовремя менять.
Как подключить «китайца»
Когда электротовары заказаны на известной торговой площадке и подробной инструкцией, да еще на русском, производитель не озадачился, да еще опыта особо нет, возникают «непонятки».

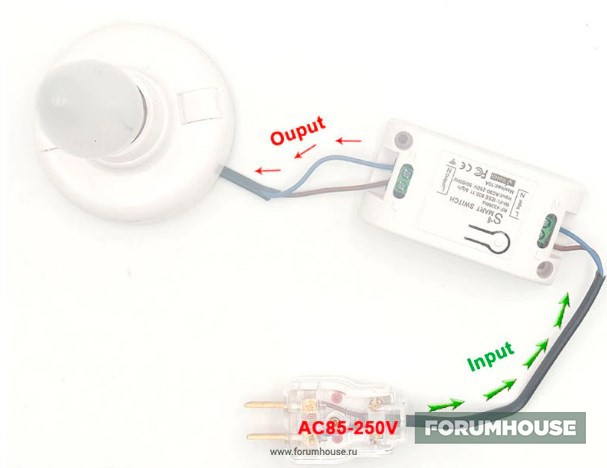

Помогите идеями, сломал голову себе – не могу разобраться. Дано: китайский радиовыключатель, разрыв в цепи, в которой был старый выключатель. Надо: поставить выключатель, чтобы все работало. Что не так: при простом присоединении контактов разрыва к LN-output ничего не происходит, даже если подключить внешнее питание по LN-Input. Если собрать устройство как на иллюстрации – все работает.
Эту фигню поставить в разрыв сети перед лампочкой (в плафон, например, по схеме как на картинке). Выключатель ликвидировать или оставить включенным. В пульт не забыть вставить батарейку. И таки да!
Оставляем выключатель, а провода за ним перемыкаем. Я себе сделал так: в подрозетнике где был выключатель, собрал все в положение «включено», реле разместил у люстры, на подрозетник сверху приклеил радиовыключатель. Как вариант, закрыть заглушкой и приклеить держатель пульта, чтобы не терять.
Решение, подробно (а вот теперь будут слайды).

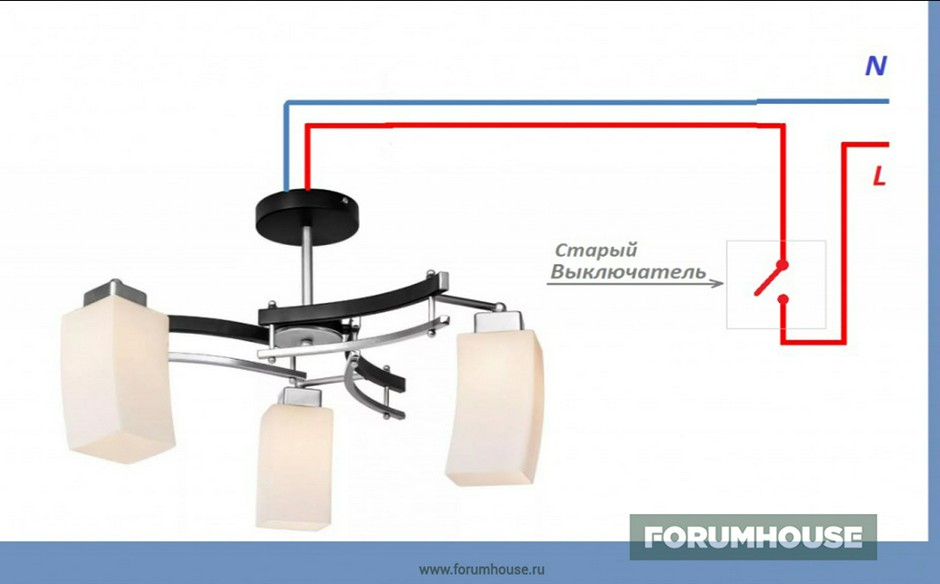

Допустим, к светильнику проведены некие провода:
Те, кто пользуется радиовыключателями, рекомендуют приобретать или комплект «накладной выключатель + пульт» или очень внимательно следить за пультами, когда они в приоритете. В противном случае придется потратить нервы и время на новый монтаж проводного выключателя, если пульты потеряются.
Подробнее про различное электрооборудование и его монтаж – в тематической ветке раздела электрики, а про радиовыключатели и другие элементы «умного» дома – в профильном разделе. В видео – умный дом своими руками, за «копейки».
Беспроводный выключатель, что это такое и стоит ли его устанавливать
Из статьи вы узнаете: для чего нужен беспроводной выключатель, область применения и разновидности, устройство и принцип работы, преимущества и недостатки, критерии выбора, как подключить своими руками, схемы.
Выключатели беспроводной сети в корне меняют представление об управлении осветительными устройствами, упрощают нашу жизнь и делают ее более комфортной.
Еще недавно такие технологии были недоступны из-за высокой цены и ограниченности производства.
На современном этапе идет тенденция к их удешевлению. Вот почему радиовыключатели и другие их аналоги все чаще воспринимаются с позиции альтернативы классическим выключателям.
Для чего нужен беспроводной выключатель?
Дистанционные системы, обеспечивающие управление теми или иными устройствами на расстоянии, получают все большее распространение. Беспроводный настенный выключатель не исключение.
Он создан для повышения комфорта, а для пожилых граждан и людей с ограниченными возможностями он и вовсе необходим.
С помощью такого устройства можно с легкостью управлять освещением в доме, изменять яркость, включать и отключать лампы.
Кроме того, благодаря особой конструкции, нет необходимости портить стены и проделывать большие отверстия для монтажа.
Сфера применения
Традиционные выключатели постепенно отходят в прошлое из-за неудобства применения, сложности подключения и установки, а также небольшому ресурсу. Беспроводные же аналоги обладают лучшими качествами.
Они отличаются стильным внешним видом и устанавливаются в течение нескольких минут.
Применение таких изделий актуально в следующих случаях:
Разновидности
Беспроводные выключатели не отличаются многообразием, но определенный выбор все-таки имеется.
Они классифицируются по трем основным признакам:
С учетом упомянутой выше классификации, можно выделить следующие виды беспроводных выключателей:
Устройство и принцип работы основных элементов устройства
Беспроводный выключатель состоит из следующих элементов:
Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.
Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.
Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.
Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.
Управление светом производится следующими способами:
При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.
Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.
С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.
Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.
Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.
Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.
Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».
Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.
Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.
Преимущества и недостатки беспроводных выключателей
Несмотря на удобство применения, беспроводные выключатели нагрузки (в нашем случае освещения) имеют не только преимущества, но и недостатки. Но обо всем поподробнее.
Особенности и принцип работы дистанционного выключателя света
Более подробно остановимся на беспроводной системе управления. Она включает в себя комплект оборудования, который применяется для управления уровнем освещенности в квартире или доме.
Для управления используется не стандартный выключатель, а специальный пульт ДУ или телефон (про это частично упоминалось выше).
Пульт управления (в зависимости от модели) может быть рассчитан на различное число каналов. Он может действовать на одно или целую группу светильников (до нескольких десятков).
В наиболее продвинутых системах включение производится с помощью датчика движения, подающего сигнал о необходимости включения света в случае приближения человека к контролируемой зоне.
Если правильно настроить датчик движения, он будет реагировать только на человека.
В основе дистанционного выключателя лежит радиопередатчик. Именно он передает сигнал о включении/отключении на осветительные устройства.
Дальность действия, как отмечалось выше, в большинстве устройств составляет до 30 метров. Но в продаже можно найти модели, способные передавать сигнал на расстояние до 300 метров.
Радиопередатчик получает сигнал с пульта ДУ, а далее передает его на источники света. Пульт ДУ, как правило, имеет два канала, но бывают и восьмиканальные модели.
Управление может осуществляться и с помощью выключателя, в который встроен передатчик.
В комплект с беспроводным дистанционным устройством часто включается радиолокатор. Он применяется для подключения пульта и розеток. С его помощью управление может производиться через мобильный телефон. Такие устройства получили название GSM-выключателей.
Управление может производиться одним из следующих способов:
Характеристики, на которые стоит обращать внимание при выборе
При покупке беспроводного дистанционного выключателя стоит обращать внимание на следующие параметры:
Также стоит уделить внимание следующим критериям:
Что предлагает рынок?
Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.
Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:
Как подключить беспроводный дистанционный выключатель своими руками
Рассмотрим порядок подключения беспроводного выключателя на примере Zamel RZB-04.
В комплект поставки модели входят следующие элементы:
Приемник может работать в пяти разных режимах:
Чтобы правильно подключить приемник, внимательно изучите схему. Для начала подайте напряжение (подключить фазу и ноль). К выключателю прокладывается только фазный провод, без нуля, поэтому его монтаж производится в месте установки светильника (люстры).
При наличии монолитного потолка, в который невозможно установить приемник, скройте изделие в подрозетнике. В иных случаях контроллер устанавливается в основании люстры, что считается наиболее удобным вариантом.
Для получения фазы, которая будет идти безразрывно и постоянно подавать напряжение на приемное устройство, требуется включить выключатель или соединить провода напрямую.
Второму варианту и отдается предпочтение. Перед выполнением этой работы рекомендуется отключить подачу электрической энергии с помощью автомата и проверить отсутствие напряжения.
Далее демонтируйте старый выключатель, к которому подключается один фазный и два нулевых провода, которые идут от клавиш к люстре.
Теперь необходимо сделать безразрывную фазу, для чего фаза соединяется с одним из проводов, направляющихся к люстре. Для обеспечения максимальной надежности используйте клеммники ВАГО.
При выполнении работ под рукой должна быть схема подключения дистанционного выключателя.
По ней видно, как подключить устройство:
Теперь необходимо объединить дистанционный выключатель света вместе с приемным устройством, связать их друг с другом и определиться с режимом работы. Для этого требуется сначала подать электричество.
Теперь выберите подходящий режим работы выключателя. Чаще всего подходит стандартный вариант — при переводе выключателя вверх происходит включения, а вниз — отключение.
Для программирования такого режима сделайте следующее:
Перепрограммирование второй кнопки производится по аналогичному принципу. Разница в том, что все манипуляции будут производиться со второй (незапрограммированной) клавишей.
Как только работа завершена, приступайте к монтажу изделия на стену. Для этого в комплекте предусмотрен скотч с двусторонним липким основанием, а также дюбели с саморезами.
Самый простой путь — применение двустороннего скотча, ведь для этого не требуется никакого инструмента. Кроме того, при необходимости можно изменить положение выключателя.
Для удобства пользования двухсторонний скотч поделен на четыре небольших квадрата, которые приклеиваются по периметру изделия, предварительно необходимо снять защитный слой. Остается поставить выключатель в выбранном месте по уровню.
Монтаж беспроводного дистанционного выключателя завершен, и можно ставить контрольную лампу, после чего проверять работоспособность системы.
Для этого переключите клавишу вверх — свет должен загореться, а вниз — погаснуть. При срабатывании выключателя зажигается индикатор.
Беспроводные дистанционные выключатели еще недавно относились к разряду новых и недоступных технологий. С ростом производства и конкуренции снижается цена, что делает покупку доступной каждому человеку.
Главное — внимательно подойти к выбору изделия, разобраться с основными параметрами и отдавать предпочтение моделям проверенных производителей.
Как подобрать беспроводной выключатель света и его правильный монтаж своими руками в квартире или доме
Беспроводной выключатель света дистанционно включает или выключает свет, изменяет яркость свечения и управляет задержкой срабатывания электроламп.
Несмотря на более высокую стоимость, беспроводные выключатели обладают рядом преимуществ по сравнению с проводными аналогами. Они эргономичные, отличаются стильным внешним видом и монтируются в течение нескольких минут. Отпадает необходимость портить стены, поскольку эти изделия надежно крепятся к боковине шкафа, зеркалу, другой мебели.
Устройство и принцип работы беспроводного выключателя
Беспроводной дистанционный выключатель (ДВ) состоит из передатчика, преобразующего управляющий сигнал в радиосигнал задающего генератора. Это происходит после нажатия клавиши выключателя, прикосновению к сенсорной панели или отправки сигнала с телефона по WI-FI. В зоне действия передатчика располагается приемник (актуатор), «замыкающий ↔ размыкающий» контакты силового реле, включенного в разрыв цепи питания, в момент принятия радиосигнала. Помимо радиоволнчастотой 315 МГц или 433,92МГц для передачи сигнала также используются волны инфракрасного диапазона.
Разновидности
Беспроводные выключатели классифицируются по трем основным признакам:
С пультом управления
Наряду с встроенными выключателями, дистанционное управление единичными осветительными устройствами или большими группами светильников может осуществляться с кнопочного брелока или пульта ДУ. На каждый канал на пульте отводится по две кнопки. Одной включают электропитание и увеличивают яркость свечения, другой снижают интенсивность света или отключают электроприборы.
Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.
Многоканальный радиовыключатель
В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.
Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.
Сенсорные панели
Внешне сенсорная панель представляет экран из кристаллического стекла с нанесенной разметкой, визуализированной подсветкой. Кратковременным прикладыванием пальца осуществляется коммутация, а удержанием в обозначенном месте панели производится регулировка освещенности диммером. Вносимая от соприкосновения емкость человека меняет параметры конденсатора в электростатическом поле, вырабатывается управляющий сигнал, от которого запускается схема коммутации выключателя. Отсутствие в конструкции механических клавиш увеличивает ресурс работы беспроводных ДВ до 100 тыс. включений.
Wi-Fi или радиочастотные
Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.
Сфера применения
Вместо традиционных выключателей беспроводные девайсы выбирают в случае:
Преимущества и недостатки
Беспроводной ДВ избавляет от необходимости штробить стены и прокладывать провода к выключателю. Но главное отличие состоит в простой реализации дистанционного управления из места нахождения пользователя.
К недостаткам беспроводных устройств относится потеря контроля системой освещения с разряженной батареей в пульте или отключении интернета в случае задействования WI-FI.
Важные характеристики для выбора
Перед выбором дистанционного выключателя следует определиться с количеством групп светильников, обслуживаемых устройством, можно выбрать от 1 до 8 каналов.
Также надо просуммировать подключаемую мощность источников света и выбрать изделие с оптимальным значением коммутируемой мощности нагрузки в диапазоне 0,2–5,0 кВт. Следует учитывать, что «дистанционники» на ИК-лучах действуют в пределах прямой видимости приемника, а радиоволны способны огибать препятствия и проникать сквозь стены и перекрытия в здании. Не стоит «гнаться» за передатчиком с предельно допустимой излучаемой мощностью 10 мВт и зоной действия 100м, поскольку в частном доме достаточно радиуса действия 25–30 м.
Популярные производители
Беспроводную электрическую технику выпускают производители самых разных стран:
Подключение своими руками
Приемный модуль по размерам не больше спичечного коробка и свободно помещается в монтажной коробке, за колпаком люстры или другом месте вблизи монтажных проводов. Он может устанавливаться на месте старого выключателя и других электроустановочных изделий, предварительно извлеченных из стены. Перед подключением необходимо отключить питание на электрощитке, как того требует техника безопасности, и подключить правильно девайс в электрическую цепь:
Сам выключатель можно прикрепить двумя способами:
С помощью беспроводных ДВ можно с легкостью управлять источниками света из разных мест, осуществлять коммутацию и изменять яркость свечения светильников или отдельных групп ламп.
Все более популярными становятся беспроводные выключатели с управлением по интернету (WI-FI). Они интегрируются в систему жизнеобеспечения и безопасности «умный» дом в качестве элемента, отвечающего требованиям интеллектуальной технологии.
