Для чего человеку транспортир
Транспортир. Виды и устройство. Применение и особенности
Транспортир – специальный инструмент, предназначенный для измерения и построения углов со строго заданными градусами. Он является незаменимым устройством при черчении, составлении планов, карт, а также выполнении точных слесарных, столярных, строительных работ.
Как устроен транспортир
В классическом исполнении инструмент представляет собой плоскую линейку с прямой и дополнительной полукруглой шкалой. Первая размечена как линейка, а вторая показывает значение углов относительно контрольной линии.
Полукруглые транспортиры имеют разметку на скругленной шкале, рассчитанную под измерение углов от 0° до 180°. Это наиболее популярный и удобный тип инструмента, обычно применяемый школьниками на уроках геометрии, при черчении и т.д.
Также существуют круглые транспортиры. Они представляют собой диск, имеющий разметку от 0 до 360°. Он соответственно в 2 раза больший, чем полукруглый инструмент. Его применяют при черчении, когда нужно построить или измерить угол больше чем 180°. Выполнять подобные задачи можно и полукруглым прибором, но это требует дополнительных манипуляций. Для высокой скорости и производительности при выполнении однотипной работы с большими углами удобней круглый инструмент.
Разметка углов на скругленной линейке транспорта сделана с делениями и нумерацией каждые 10°. То есть в последовательности: 0°, 10°, 20° и т.д. Дополнительная шкала подобно миллиметров на линейке позволяет определять углы более точно, к примеру, 63° и подобные.
Шкала углов на транспортире построена в 2 направления. По наружному ободку инструмента нанесена разметка от 0° до 180° слева на право. По внутреннему наоборот справа налево.
История появления
Транспортир очень давний инструмент. Еще в древнем Вавилоне начали делить окружность круга на 360 частей. Отталкиваясь от этого значения, было сформировано понятие 360°. Из этого следует, что полукруг имеет 180°, а четверть круга 90°. Отталкиваясь от этих знаний, согласно историческим данным, древнегреческий архитектор Феодор придумал измерительный и разметочный инструмент. В дальнейшем тот стал называться транспортиром. Дословно это можно перевести как «переношу».
Как пользоваться транспортиром
Принцип использования классического транспортира очень простой. Для этого нужно понимать базовое строение угла. Тот представляет собой 2 луча с общей начальной точкой.
Для того чтобы воспользоваться транспортиром, нужно:
В том же случае, если требуется измерить величину уже имеющегося угла, тогда нужно расположить центр транспортира на его вершину. Далее инструмент выравнивается так, чтобы одна сторона была направлена на отметку 0°. После этого остается только посмотреть – на сколько градусов указывает второй луч.
Размер транспортира, почему это имеет значение
Обычные, используемые для черчения школьниками, имеют ширину прямой линейки в 15 см. Это удобный транспортир, которого достаточно для решения большинства чертежных задач. Однако, чем больше размер транспортира, тем меньше цена его деления. То есть с его помощью можно более точно определять углы, вплоть до 0,5° или еще точнее.
Слишком большой размер транспортира не нужен. Он должен соответствовать параметрам катетов углов, которые нужно построить. К примеру, большим габаритным инструментом не получится начертить треугольник со сторонами 50 мм на обычном листе, так как его катеты просто не достанут до полукруглой шкалы.
Материалы изготовления
Транспортиры могут быть изготовлены из следующих материалов:
Пластиковые транспортиры наиболее распространенные. Они легкие, тонкие, не боятся влаги. Их используют для выполнения черчения на бумаге. Наиболее удобными являются инструменты из прозрачного пластика. Сквозь них видно катеты углов, что облегчает процесс измерения. Непосредственно для черчения это не столь нужная функция.
Деревянные транспортиры более жесткие. Разметка на них обычно выжжена, поэтому она не стирается в результате длительной эксплуатации. Из дерева делают как мелкие, так и большие транспортиры, предназначенные для разметки стройматериалов для их обрезки.
Также транспортиры делают из стали, обычно нержавеющей. Так как они тонкие, то достаточно легкие. Преимущества стального инструмента в стойкости к механическому воздействию. На его кромках в результате падения не появляются сколы и трещины.
Виды транспортиров
Транспортир очень нужный разметочный и измерительный прибор, который используется в разных направлениях. Его применяют школьники, архитекторы, слесари, столяры, строители, инженеры, геодезисты и т.д. Столь широкая востребованность инструмента для выполнения совершенно разных задач с конкретными условиями, стала причиной появления разных транспортиров со своими техническими и конструктивными особенностями.
Чертежный
Его используют при черчении и на уроках геометрии. Ширина обычно составляет 10-15 см. Он легкий и тонкий. Инструмент делают из прозрачного и цветного пластика, также бывают деревянные и стальные. Нередко можно встретить совмещенное устройство с равнобедренным треугольником, имеющим углы 90°, 45° и 45°. Им можно проводить построение и измерение, а также быстро чертить треугольники.
Столярный обычный
Этот инструмент полностью повторяет форму и устройство чертежного, но имеет больший размер и обычно комплектуется рукояткой. Он также делается из любого материала. С его помощью можно выполнить точную разметку угла на доске, мебельном щите и фанере для дальнейшей обрезки. Ширина столярного транспортира может составлять 350 мм и больше. В таком размере он очень популярный именно для разметки торцов доски, а также регулировки спила на циркулярном столе и прочем столярном оборудовании.
С линейкой
Это обычно металлический транспортир, в точке совмещения которого с вершиной угла имеется винт с барашковой гайкой, прикрепляющий прямую линейку. Она применяется как луч. Перемещая ее можно строить углы с длинными сторонами. Этот инструмент используется при выполнении столярных, но чаще всего слесарных работ. Также им удобно пользоваться при выполнении крупных чертежей на ватмане.
Транспортиры в таком исполнении можно использовать и как малку. Инструмент легко настроить как шаблон, и переносить с его помощью размеры на заготовки. Он даже более функциональный, чем малка, но габаритней.
С лучом и уровнем
Конструкция данного транспортира очень напоминает предыдущую. При этом он имеет отличие в виде пузырькового угла на плече. Его наличие позволяет при построении на вертикальной плоскости провести первой ровную горизонталь, и уже от нее начинать отсчет. Наличие пузырькового уровня делает устройство дороже как минимум на 40% в сравнении с подобными моделями без него. При этом фактическая польза от этой опции сомнительна. Зачастую колба с пузырьком закреплена недостаточно надежно. Стоит несколько раз уронить транспортир, и он может начать показывать горизонталь неверно. Лучше всего строить первый луч под обычный строительный или лазерный уровень, а уже от этой линии вести разметку транспортиром.
Малка с функцией транспортира
Для столяров, строителей и слесарей выпускаются малки с разметкой углов возле зажимного винта, как у транспортира. Это универсальный очень удобный прибор, представляющий собой 2 линейки, скрепленные на одном конце. Вокруг зажимного винта у них имеется круг с разметкой углов на 360°. Так как у него очень малая цена деления, то точная постройка с ним углов невозможна. Однако для грубых работ по подготовке деталей и их сборке это не столь важно, особенно если нужно выставлять углы с округленными значениями.
Электронный угломер
Этот инструмент похож на предыдущий, но оснащается электронным блоком с дисплеем. При разводке лучей он выводит на дисплей величину образованного между ними угла. Это очень точный транспортир, который можно использовать и как шаблон. Построение с ним углов происходит намного быстрее и проще. Достаточно развести плечи до появления нужного значения на экране, зафиксировать их винтом и затем обвести по внутренним кромкам инструмента.
Это достаточно дорогостоящий прибор. Для его работы требуется установка батарейки типа таблетка. Таким инструментом можно пользоваться на строительной площадке, в мастерской, а также им удобно выполнять чертежи на ватмане.
Геодезический

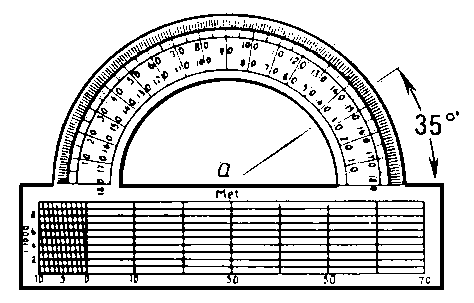

Это специализированный транспортир, предназначенный для выполнения разметки на планах и картах. Также с его помощью можно наносить расстояния. Он внешне похож на чертежный прибор, но имеет более широкую прямую линейку. На ней нанесен поперечный масштаб. Это позволяет отмечать на карте необходимые отрезки без проведения предварительных вычислений. Принцип использования этого устройства более усложненный, так как требует учета разных дополнительных значений.
Транспортир
Транспортиры изготавливаются из стали, пластмассы, дерева и других материалов. Точность транспортира прямо пропорциональна его размеру (чем больше транспортир, тем меньше цена одного деления).
Содержание
История транспортира
Транспортир известен с древних времён. Предположительно, транспортир изобрели в древнем Вавилоне.
Разновидности транспортиров
См. также
Литература
Полезное
Смотреть что такое «Транспортир» в других словарях:
транспортир — а, м. transporter > нем. Transporteur. Прибор в виде разделенного на градусы полукруга и линейки, предназначенный для построения и измерения углов на чертежах. БАС 1. Угломер, снарядец, для нанесенья углов, по градусам, на бумагу. Даль.… … Исторический словарь галлицизмов русского языка
транспортир — угломер; малка, протрактор Словарь русских синонимов. транспортир сущ., кол во синонимов: 2 • малка (9) • … Словарь синонимов
ТРАНСПОРТИР — приспособление для построения и измерения углов на чертежах … Большой Энциклопедический словарь
ТРАНСПОРТИР — ТРАНСПОРТИР, транспортира, муж. (от лат. transporto переношу) (спец.). Чертежный прибор в виде разделенной на градусы дуги, употр. для измерения углов и нанесения их на чертеж. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
ТРАНСПОРТИР — ТРАНСПОРТИР, а, муж. Чертёжный прибор разделённый на градусы полукруг для измерения углов и нанесения их на чертёж. | прил. транспортирный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова
ТРАНСПОРТИР — (Protractor) чертежный инструмент, служащий для построения при прокладке курса и пеленга на карте заданных углов и для измерения имеемых углов. Т. состоит из металлического, рогового или целлулоидного полукруга, разделенного на градусы, через 1°… … Морской словарь
транспортир — угломер — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы угломер EN protractor … Справочник технического переводчика
ТРАНСПОРТИР — инструмент для измерения угловых градусов и вычерчивания углов; имеет вид полукруга, разделённого градусными делениями на 180 частей, центр круга находится на линейке, которая снабжена поперечной масштабной линейкой … Большая политехническая энциклопедия
Транспортир — (французский transporteur, от лат. transporto переношу) инструмент для построения и измерения углов на чертежах. Состоит из линейки и полукруга, разделённого на градусы от 0 до 180° (рис.). Точность Т. возрастает с увеличением его… … Большая советская энциклопедия
Для чего нужен транспортир и как транспортиром пользоваться
На написанном в XVIII веке потрете Михаила Ломоносова, среди прочих предметов, которые были необходимы великому ученому для работы, изображен дугообразный чертежный инструмент – транспортир. Но применять его начали ещё архитекторы древнего Вавилона. Так для чего нужен транспортир?
Транспортир – это самый удобный инструмент для измерения величин углов. Применяется в черчении, геометрии, геодезии, картографии. Раньше транспортиры были только деревянные, позднее их стали изготавливать из металла, а сегодня для их изготовления применяют пластмассы.
Традиционный полукруговой транспортир состоит из двух основных частей – прямой линейки с нанесенной на неё миллиметровой шкалой и исходящего из неё полукруга с делениями в градусах, служащего непосредственно для измерения углов.
Обычным транспортиром можно измерять углы до 180̊, но применяется и его круговая разновидность (вместо дуги в нем применяется окружность) для измерения углов до 360̊, а также геодезические транспортиры для измерения углов непосредственно на картах или каких-либо планах.
Для чего нужен транспортир мы разобрались, теперь попробуем разобраться, как им пользоваться.
Как пользоваться транспортиром
На центр прямой линейки транспортира нанесена черточка (точка О на рисунке), а его полуокружность разделена на 180 частей (градусов).
Для того чтобы измерить какой-либо угол, надо приложить прямую линейку транспортира к одной из его сторон (на рисунке луч АО) и посмотреть, на какое деление полуокружности транспортира указывает второй луч угла (ОВ на рисунке).
Цифра на полуокружности и будет соответствовать величине угла в градусах. Так изображенный на рисунке угол АОВ равен 110̊ и для подобных измерений и нужен транспортир.
