Для чего используется евроконус
Особенности присоединения
Перевод Евроконуса на плоскую прокладку
Перевод Евроконуса 3/4″ под плоскую прокладку можно осуществить с помощью адаптера (вставки) FC 6080. Для Ероконуса 1/2″ данная опция недоступна. Обращаем Ваше внимание, что адаптер заужает поток примерно в 2 раза.
Трубная резьба для присоединения стальных труб, наиболее распространенных в наших многоквартирных домах. Между трубной (дюймовой) и метрической резьбами два основных отличия. Трубная резьба на вершине 55⁰, метрическая 60⁰, т.е. трубная резьба обладает более острыми углами гребней и впадин. Ну и естественно, у трубной резьбы счёт: количество витков на дюйм длины; а у метрической шаг резьбы в миллиметрах. В странах с метрической системой (в их числе Россия) применение находят только трубные дюймовые резьбы, которые обозначают буквой G. За буквой следует дробный или целый номинал, который обозначает не величину резьбы, а условный просвет трубы в дюймах или долях дюйма. Особенностью трубной резьбы является как раз тот факт, что она учитывает толщину стенок трубы, которые могут быть толще или тоньше в зависимости от материала изготовления и рабочего давления, на которое рассчитаны трубы. Поэтому дюймовый стандарт трубных резьб понятен и принят во всем мире как исключение из метрических правил.
Исследование соединений типа «евроконус» для пластиковых фитингов, в частности для систем трубопроводов из PPR
Cтатья посвящена использованию традиционного для металлов типа уплотнения «евроконус» в трубопроводах из пластиковых труб. Данный вопрос рассматривается в литературе впервые. Надеемся, что статья будет интересна проектировщикам, монтажникам и другим специалистам.
В современных инженерных системах водоснабжения и отопления широко применяются пластиковые трубопроводы и соединительные элементы (далее – фитинги). Хорошо известны трубопроводы из поливинилхрорида и его производных (ПВХ, НПВХ и т.д.), полиэтилена (ПЭ или ПНД), сшитого полиэтилена (PEX), полипропилена (PPR). В каждом конкретном случае выбор определяется параметрами эксплуатации, стоимостью оборудования и монтажа.
Характеристикам трубопроводов из пластиковых материалов, вопросам их применения уделяется достаточно много внимания, и их технические данные известны широкому кругу потребителей. Стоимость собранной системыопределяется ценой трубы и во многом зависит от стоимости и разнообразия фитингов, применяемых с конкретными трубопроводами. Наличие широкого спектра фитингов позволяет создать систему без использования дополнительных переходных элементов с минимальным количеством соединений. Благодаря этому можно минимизировать стоимость системы и повысить ее надежность.
В настоящее время к системам трубопроводов с широким спектром фитингов можно отнести ПЭ трубопроводы, трубопроводы из PEX, PPRтрубопроводы. Для труб PEXиспользуются цанговые (обжимные) и пресс-фитинги; их недостатком является высокая стоимость (для изготовления применяется высококачественная латунь). Однако трубы PEXпоставляются, как правило, в виде бухт с большой длиной трубы и предназначаются в основном для прокладки в штробе или стяжке. При этом число замоноличенных в раствор (бетон) фитингов невелико, так что суммарная стоимость фитингов при правильном проектировании не будет определяющей.
Для ПЭ труб используются фитинги с различными способами присоединения к трубе: цанговые, приварные, электросварные муфтовые –широкий ассортимент позволяет выбрать оптимальный вариант использования.
Для PPRтруб применяются сварные муфтовые фитинги; тип сварки – диффузионный, то есть имеет место взаимное проникновение полипропилена трубы и фитинга. У этих фитингов низкая стоимость (PPRнедорог) и очень широкий ассортимент.
По сравнению с «традиционными» металлическими (стальными, медными) трубопроводами, пластиковые существуют не так давно, и процесс формирования соответствующего ассортимента непрерывно продолжается – производители ежегодно предлагают новые виды PPRтруб и фитингов для них. Интерес потребителей к данным трубопроводам не снижается, и сфера их применения расширяется; соответственно, нарастают и производственные мощности.

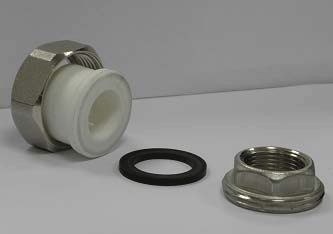

В нашей статье речь пойдет о новой области ассортимента фитингов для ПЭ и PPR– соединении пластик–металл через уплотнение типа «евроконус». В пластиковых фитингах широко применяется плоское (через бурт) уплотнение (рис.1), имеющее очевидный недостаток: оно плохо переносит температурные циклические нагрузки. В то же время хорошо известны традиционные для металлов уплотнения «шар по конусу» (латунь, сталь, чугун, медь) и «евроконус», или «конус по конусу» (латунь, медь). Такой тип соединения успешно выдерживает большие перепады температур и долгие годы применяется в системах отопления и горячего водоснабжения.

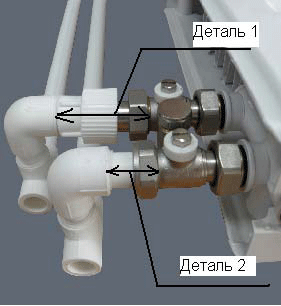

При монтаже стальных панельных радиаторов с нижней подводкой используется «узел нижнего подключения» (рис. 2), выпускаемый многими производителями. У «узлов нижнего подключения» имеются порты с внутренней конической поверхностью, и для подключения к трубопроводу используются фитинги с ответной конусной частью (рис. 2) – подобный тип соединения именуется «евроконусом». Аналогичные порты имеют, например, коллекторы Itap, Oventrop и др.
Присоединение радиаторов с нижней подводкой к полипропиленовым трубам вызывает у клиентов много вопросов; это заставило специалистов компании «Альтерпласт» разработать специальный полипропиленовый фитинг. В чем трудность соединения полипропиленовых труб с узлом нижнего подключения радиатора при помощи существующих полипропиленовых фитингов?
Можно, например, непосредственно на узел накрутить муфты комбинированные с накидной гайкой (из линейки полипропиленовых фитингов с внутренней резьбой). Получим уплотнение только по резьбе, однако на узлах резьба G3/4″ под накидную гайку имеет всего три-четыре витка – герметизация такого резьбового соединения ненадежна, у торцов узла достаточно острые кромки, так что плоские прокладки муфт (EPDM) могут быть повреждены, что неминуемо приведет к протечке. То есть необходимо применять комбинированный фитинг с латунным штуцером, имеющим шаровую поверхность посадки на конус узла, с накидной гайкой 3/4″ и полипропиленовым корпусом (рис. 3, деталь 1). Однако высота конструкции подсоединения горизонтального трубопровода и радиатора ограничена высотой установки радиатора над полом – это может иметь принципиальное значение. Применяемый же фитинг (рис. 3, деталь 1) имеет достаточно большие габаритные размеры. Кроме того, он довольно дорог (что обусловлено высокой металлоемкостью).
Рис. 3 Рис. 4
У специалистов компании Альтерпласт возникла идея разработать дешевый фитинг, по функциям аналогичный описанному выше, но с полипропиленовым штуцером, имеющим коничекую поверхность посадки типа «евроконус». Общий вид такого фитинга (далее – штуцер) представлен на рис. 5, подсоединение к узлу видим на рис. 3 (деталь 2) и рис 4.: вариант подсоединения радиатора с помощью двух штуцеров и уголков из PPRна 90° и 45°. Были основания предполагать, что такое соединение будет герметичным и надежным. При высоких температурах это обусловлено разницей коэффициентов температурного линейного расширения полипропилена (0,15 Мм/мТ°С) и латуни (для латуни марки ЛС59-1 коэффициент температурного линейного расширения составляет 0,02 Мм/мТ°С). Благодаря этой разнице нагрев конического соединения в системе отопления дополнительно увеличивает натяг, что повышает герметичность. Кольцеобразная уплотнительная прокладка из EPDMспособствует герметичности соединения при понижении температуры. Посадка уплотнительной прокладки на цилиндрическую часть узла при монтаже происходит без задиров и повреждений – она как бы скользит по конической части узла; плоский упор на полипропиленовой части штуцера под уплотнительным кольцом обеспечивает довод уплотнительного кольца до его рабочего места.
Конструкция штуцера не создает особых трудностей при монтаже и обеспечивает стабильный результат посадки соединительного элемента по конической поверхности. Высота штуцера минимальна.Таким образом, конструкция удовлетворяет всем предъявленным к ней теоретическим требованиям.
Для экспериментальной проверки герметичности и надежности соединения были изготовлены опытные образцы полипропиленового штуцера (рис. 5).
На одном образце проведены испытания на герметичность соединения, прежде всего при температурных циклических нагрузках в диапазоне 20–100°С и начальном давлении 15 атм при Т=20°С и конечном давлении18 атм при 100°С. В качестве ответной части для штуцера использовался выпускаемый компанией ITAP угольник н.р. 1/2″х3/4″ из системы MULTI-FIT, имеющий точно такой же «евроконус», как в узлах нижнего подключения Испытания проводились в течение нескольких суток; выполнено более 100 полных циклов. Соединение сохранило полную герметичность, накидная гайка во время испытаний не подтягивалась.
Затемна том же образце проводились испытания на форсированные режимы давления. При помощи опрессовочного насоса в конструкцию была закачана вода при 20°С. Давление резко (в течение 1 с) поднималось до 5 атм., до 10 атм., до 15 атм., до 20 атм., до 25 атм., до 30 атм. Выдержка при каждом давлении – 5 мин. Протечек в соединении не обнаружено.
На рис. 6 представлена фотография испытанного штуцера. Очевидно, что никаких изменений, дефектов (повреждений, смятий и пр.) полипропилена на «евроконусе» не возникло.
Дальнейшие испытания проводились в лаборатории ООО «Инженерный центр “Трубопроводы и экология”», имеющей аттестат аккредитации № РОСС RU.0001.22ХП99 от 30.11.2009 г. Были проведены все виды испытаний для полипропиленовых труб и фитингов и их соединений согласно ГОСТ Р 52134 «ТРУБЫ НАПОРНЫЕ ИЗ ТЕРМОПЛАСТОВ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ К НИМ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ И ОТОПЛЕНИЯ». Испытания также прошли успешно.
В начале 2010 г. компания «Альтерпласт» приступила к реализации на российском рынке полипропиленового штуцера с «евроконусом» серийного производства. В течение 2010 г. реализовано более 10 000 данных изделий. Нареканий от клиентов по качеству и надежности соединения до настоящего времени не поступало.

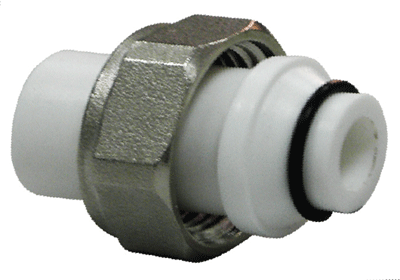

С учетом накопленного положительного опыта разработки и внедрения штуцера с уплотнением типа «евроконус» в техническом отделе компании «Альтерпласт» разработаны полипропиленовые комбинированные разъемные муфты с уплотнением «евроконус» 20х1/2″, 25х3/4″, 32х1″, 40х1.1/4″, 50х1 1/2″, 63х2″. Основными их достоинствами являются: сравнительно низкая материалоемкость, надежность в эксплуатации, герметичность при переменных температурных нагрузках.
В 2010 г. в Роспатент и зарубежные патентные организации были поданы заявки на получение патентов по разработанным муфтам. В настоящее время получены патенты на полезную модель № 91130 и изобретение № 2408814 от 10.01.2011 г.; патентообладатель – компания «Альтерпласт».
В 2011 г. компания «Альтерпласт» планирует осуществить поставки муфт с соединением типа «евроконус» на российский рынок.
Евроконус
Евроконус, можно сравнить с конусной американкой. Т.е. разъёмное соединение с накидкой гайкой. С одной лишь разницей, что в евроконус в отличии от американки, сразу вставляется труба. Например металлопластиковая.
Первым рассмотрим евроконус на основе обжимного фитинга.
Про обжимной фитинг можно почитать вот по этой ссылке
Если бегло посмотреть на обычный обжимной фитинг и тот же но с еврокоунсом
Внешне отличия минимальные, но если раскрутить гайку, то виден тот самый конус:
Принцип тот же что и с обжимными фитингами
Гайка и обжимное кольцо
Конусная часть фитинга, которая вполне может играть роль американки. Очень удобно при работе с большими или короткими диаметрами.
Трубу не показывал, т.к. принцип тот же.
Отрезаем.
Калибруем.
Вставляем.
Зажимаем.
Рассмотрели отдельный фитинг-евроконус.
В основном конечно же эти еврокоунсы применяются в коллекторах. Это в разы удобнее чем мы использовали бы обычные фитинги.
Добро пожаловать на страничку коллекторной разводки труб
Теперь посмотрим евроконус на основе пресс-фитинга.
Применяется так же в коллекторах.
Отрезаем трубу нужной длинны, калибруем, вставляем и прессуем. А окончательно затянуть можно уже при завершении монтажа.
Да и ещё одно. Пресс-фитингами иначе чем через евроконус, коллектор собрать не получится. Слишком мало места для пресса между отводами на коллектор.
Сантехническое соединение евроконус
Вообще, полипропиленовые и металлопластиковые трубы появились на отечественном рынке относительно недавно, в отличии, скажем, от металлических труб. Процесс формирования необходимого ассортимента для металлопластиковых и полипропиленовых труб непрерывно продолжается – многие фирмы производители постоянно предлагают новые виды соединений (фитингов) для них. К числу таких фитингов относится и сантехническое соединение типа евроконус.
Так, например, такое соединение широко применяется при монтаже стальных панельных радиаторов с нижней подводкой. Такой узел называется — узел нижнего подключения. У узлов нижнего подключения имеются порты с внутренней конической поверхностью, и для подключения к трубопроводу используются фитинги с ответной конусной частью. Аналогичные порты имеют коллекторы многих известных производителей.
Монтаж в этом случае осуществляется в следующей последовательности. В радиатор вкручивается ответная часть (конусная часть), на ответную часть крепится мультифлекс
(присоединительный узел нижнего подключения радиатора) при помощи накидных гаек, труба крепится к нижней части мультифлекса с помощью присоединительного комплекта. На трубу одевается гайка, затем кольцо и затем конус. Труба присоединяется к узлу подводки так, чтобы конус встал максимально плотно. После установки трубы затягиваем гайку. При затягивании гайки кольцо плотно прижимается к трубе. В итоге получаем герметичное соединение.
Соединение евроконус в так называемых пресс-фитингах используется и применяется аналогично, как и в коллекторных соединениях.
Что такое евроконус для трубы
Вступление
Часто при покупке сантехники мы встречаем такое понятие, как евроконус. Понятие специальное и требует пояснений, чем мы и займёмся в этой статье.
Что такое евроконус
Евроконус это тип разъёмного соединения, специально предназначенный для закрепления трубы обжимным кольцом и накидной гайкой.
Например, вы покупаете коллектор, на котором написано «коллектор ¾ дюйма, 4 отвода евро конус». Это значит:
То есть, по определению, если на устройстве стоит наименование, евроконус, это значит, что оно специально изготовлено для цанговых соединений прижимными гайками.
Проще говоря, эти устройства предназначены для подсоединения металлопластиковых труб, а также других труб, которые можно соединять обжимной гайкой.
Используя различные виды евроконусов можно подключить к отводу евроконус следующие трубы:
Виды фитингов под евро конус
Посмотрим виды фитингов с накидной гайкой и обжимным кольцом для подключения различных типов труб.
Фото фитинга для металлопластиковых труб.
Фитинг латунный для стандарта для подключения медных труб
для подключения медных труб
Фото фитинга для подключения пластиковой трубы под обжимное кольцо и накидную гайку.
Как провести соединение
Посмотрим на примере коллектора «евро конус», как провести такое соединение. Вот фото коллектора.
Альтернатива евро конусам, второй тип отводов МР (метрическая резьба), плоское уплотнение, без фаски (Flat-Faced).
Соединение
Приготовьте для соединения трубу и коллектор;
Переходники евроконус
Не обязательно проводить прямое соединение отводов стандарта евро конус с трубами под обжимное кольцо. Для более надёжных соединений можно использовать переходники с евро конуса.
Например, переходник с евро конуса на пресс фитинги.
Переходник евро конус ППР позволяет напрямую, присоединить полипропиленовую трубу к отводу этого стандарта.
Вывод
В статье я ответил на вопрос, что такое евроконус в сантехнике. Как видите, к нему можно подключить любую современную трубу, даже без использования переходников.
