Для чего используют строительные патроны
Монтажный патрон
Маркировка
В строительно-монтажных пистолетах ПЦ-84 используются два типа специальных беспульных индустриальных патронов калибра 6,8 мм: с шифром Д (длинные, 6,8×18 мм) и К (короткие, 6,8×11 мм), выпускаемые по ТУ 7272-099-07513406-98. Ранее патроны с маркировкой Д имели длину 22 мм, а К — 15 мм (ТУ 3-795-85).
Монтажные патроны шифров Д и К в зависимости от массы порохового заряда и соответственно его энергии разделены по номерам. Патроны каждого шифра и номера имеют отличительную окраску обжатого конца гильзы (звездки), цвет которых указан в таблице.
| Индекс | Цвет | Энергоотдача, Дж | Масса заряда, г |
|---|---|---|---|
| К1 | белый | 548 | 0,2 |
| К2 | жёлтый | 603 | 0,22 |
| К3 | синий | 683 | 0,25 |
| К4 | красный | 795 | 0,29 |
| Д1 | белый | 874 | 0,31 |
| Д2 | желтый | 928 | 0,34 |
| Д3 | синий | 1037 | 0,38 |
| Д4 | красный | 1174 | 0,43 |
| Индекс | Цвет | Энергоотдача, Дж | Масса заряда, г | Давление, МПа (атм.) |
|---|---|---|---|---|
| МПУ-1 | белый | 1644 | 0,6 | 53,94 (550) |
| МПУ-2 | зелёный | 2192 | 0,8 | 98,07 (1000) |
| МПУ-3 | жёлтый | 2720 | 1,0 | 245,17 (2500) |
| МПУ-4 | красный | — | 1,2 | 289,30 (2950) |
| МПУ-5 | синий | — | 1,4 | 318,72 (3250) |

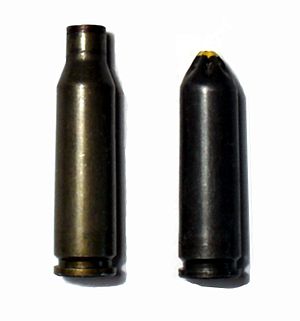

Существовали в советское время еще и патроны на базе укороченных гильз 7,62×54R, которые обрезались и обжимались звездочкой или заглушались пыжом. Маркировка на пачке Группа «В» № 9. Цветовая маркировка такая же. Упаковка по 18 шт. Эти патроны применялись в монтажных пистолетах прямого действия (без промежуточного ударника-поршня), выведенных из эксплуатации из-за травмоопасности (во всех современных монтажных пистолетах такой ударник позволяет резко снизить энергию выстрела, если по каким-то причинам дюбель не прислонен к твердой поверхности).
Законодательный статус
…строительно-монтажные пистолеты и револьверы… не относятся к оружию, ответственность за противоправные действия с которым предусмотрена статьями 222—226 УК РФ
…строительные… и иные патроны, не имеющие поражающего элемента (снаряда, пули, дроби, картечи и т. п.) и не предназначенные для поражения цели, не относятся к боеприпасам, взрывчатым веществам и взрывным устройствам
Монтажные патроны для порохового инструмента по степени опасности согласно ГОСТ 19433-81 относятся к классу 4, подклассу 4.1, — легковоспламеняющиеся твердые вещества.
Патрон строительный: типы, маркировка и способы применения
Строители часто встречаются с необходимостью быстрого и надежного закрепления различных конструкций на поверхностях из различных материалов. Строительные патроны часто применяются для закрепления дюбелей в плотном стеновом материале (кирпиче, металле, бетоне). Они отличаются большой мощностью и могут применяться в штамповочных прессах и другом промышленном оборудовании. Монтажные патроны удобны для быстрого закрепления конструкций без проведения подготовительных операций.
Конструктивные особенности
Маркировка патронов
Патрон строительный для удобства отбора маркируют цветом и шифром.
Энергия взрыва пороховой смеси используется как источник энергии для забивания дюбель-гвоздей в плотные поверхности при монтаже навесных элементов и крепежа инженерных коммуникаций.
Характеристики патронов
Существует достаточно много модификаций патронов для прямого монтажа. Для удобства подбора предусмотрена дополнительная маркировка.
Патрон строительный точно подбирается для определенных работ:
1. Д 1 (цвет маркировки белый) — изготавливается из экологически чистых материалов, не имеет в составе тяжелых металлов, применяется в закрытых помещениях.
2. Д 2 (цвет желтый) — применяется для закрепления стальных строительных конструкций толщиной от 2 до 4 мм в каменном или бетонном основании.
3. Д 3 (цвет синий) — применяется для закрепления стальных, алюминиевых или деревянных конструкций к бетонному основанию.
4. Д 4 (цвет красный) — считается самым мощным, применяется для закрепления строительных элементов на поверхностях из бетона, кирпича и низкоуглеродистой стали, обладает энергоотдачей в 700 Дж.
Типы упаковки
Строительные патроны поставляются в ленточных и кольцевых пластиковых кассетах.
В одной упаковке может быть 10-20 патронов.
Патроны с маркировкой «Д» могут поставляться в коробках по 100 и 80 штук с маркировкой «К».
Обращение со строительными патронами требует определенной осторожности. Патроны взрывоопасны при нагревании, ударе и воздействии нагрузки.
Инструмент для забивки строительных патронов
Патроны строительные используются для прямого монтажа. Под строительные патроны выпускаются специальные монтажные пистолеты различных марок и конструкций.
Монтажные пистолеты (ПМТ-1 и ПЦ-84 ) относятся к пороховому инструменту. Они специально созданы для забивки закрепления строительных конструкций к кирпичным и бетонным основаниям прямой пристрелкой строительными патронами и дюбель-гвоздями. При помощи монтажных пистолетов легко получать несъемные закрепления прямой пристрелкой к бетонной или кирпичной поверхности. Нельзя применять строительные патроны в огнестрельном оружии!
Монтажные патроны. Характеристики и цветовая маркировка
К пороховым строительным пистолетам обязательно нужны монтажные патроны, энергия подрыва которых обеспечивает ударную забивку дюбелей в бетонные или металлические поверхности. В этой статье мы поговорим о видах и маркировке таких патронов.
Классификация
Поскольку несоответствие возможностей монтажного патрона может вызвать порчу порохового пистолета, то классификация этих расходников выполняется одновременно по нескольким параметрам:
Все виды монтажных патронов, использующихся при строительных работах, имеют стандартную конструкцию, и состоят из следующих частей:
Выбираем нужный
Монтажные патроны беспульного типа срабатывают по одному и тому же принципу – при ударе бойка пистолета, происходящего по образующей капсюля, последовательно происходит воспламенение ударного состава, находящегося в патроне. Выделяющаяся при этом энергия взрыва пороха обеспечивает разгон поршня монтажного пистолета до значений, которые обеспечивают дюбель-гвоздю необходимую скорость внедрения в материал.
Различают пять условных градаций по мощности, которая выделяется при срабатывании монтажного патрона:
Для патронов калибра 5,6 дополнительно выпускаются ещё монтажные патроны с номером Д6, кинетическая энергия удара которых, в сравнении с аналогичными расходниками серии Д5 повышена на 30…35%. Таким образом, эксплуатационные возможности монтажных патронов определяются их высотой и диаметром, которые обязательно должны быть согласованы с соответствующими параметрами пороховых пистолетов.
Меры безопасности
Поскольку в патронах для монтажного пистолета содержится взрывчатое вещество, степень опасности которого, согласно ГОСТ 19733-74 – четвёртая, то при их использовании следует соблюдать особые меры предосторожности. Они сводятся к следующим:
Монтажные патроны: основная информация
Холостые патроны специальной конструкции успешно применяются для забивания дюбелей в различные твердые основания.
Патрон представляет собой небольшую гильзу с завальцованным дульцем, снаряженную бездымным порохом и оснащенную капсюлем-воспламенителем. В настоящее время более распространены патроны с капсюлем центрального боя (Бердана, Боксера).
Маркировка монтажных патронов
На нашем сайте подробно представлена информация о параметрах патронов МПУ.
Законодательный статус монтажных патронов
…строительно-монтажные пистолеты и револьверы… не относятся к оружию, ответственность за противоправные действия с которым предусмотрена статьями 222—226 УК РФ
… строительные… и иные патроны, не имеющие поражающего элемента (снаряда, пули, дроби, картечи и т. п.) и не предназначенные для поражения цели, не относятся к боеприпасам, взрывчатым веществам и взрывным устройствам.
Так, монтажные патроны для порохового строительного инструмента по степени опасности в соответствии ГОСТ 19433-81 относятся к классу 4, подклассу 4.1, — легковоспламеняющиеся твердые вещества.
А вот извлечённый из строительно-монтажных патронов порох с точки зрения российского законодательства уже становится взрывчатым веществом, запрещённым к свободному обороту.
Отличия монтажных патронов от боевых
Патрон строительный: типы, маркировка и способы применения
Конструктивные особенности
Патрон монтажный: принцип действия
Принцип работы всех монтажных пистолетов одинаков, только в пороховых дюбель забивается поршнем, который приводит в действие сила взрыва патрона. Силу воздействия на дюбель выбирают в соответствии с плотностью основы, в которую он вгоняется. Ее можно регулировать либо выбором мощности патрона, либо механическим путем, если это предусмотрено конструкцией пистолета.
В отдельных случаях встречаются также конструкции монтажного патрона, оснащенные капсюлем типа Бердана и Боксера (применяются в боевых снарядах).
Пороховые пистолеты не могут быть использованы при монтажных работах, в которых задействованы такие материалы, как стекло, керамика, чугун, бордюрный камень и гранит.
Маркировка патронов
Патрон строительный для удобства отбора маркируют цветом и шифром.
Энергия взрыва пороховой смеси используется как источник энергии для забивания дюбель-гвоздей в плотные поверхности при монтаже навесных элементов и крепежа инженерных коммуникаций.
Заряд для строительно-монтажного патрона
В качестве прототипа, являющегося наиболее близким техническим решением к предлагаемому, выбран заряд из двухосновного сферического пороха марки СпСН-900/4,40 (ОСТ 84-876-79), включающий, мас.%: графит — 0,1…0,3; влага — 0,2…0,9. Сферические частицы в данном заряде выполнены с пористостью, не превышающей 5%. Такой заряд в строительно-монтажном патроне имеет большую массу. Из-за низкой скорости горения пороха процесс выстрела, как правило, сопровождается большим дымообразованием и большим загрязнением ствола в строительно-монтажном пистолете.
Целью изобретения является улучшение эксплуатационных характеристик за счет снижения дымообразования в процессе выстрела.
Поставленная цель достигается тем, что заряд для строительно-монтажного патрона выполнен из СФП на основе пироксилина, с пористостью 26…30 мас.% и остаточной влажностью 0,1…0,5 мас.%, графитованного с поверхности 0,1…0,3 мас.% мелкодисперсным графитом при следующем массовом соотношении фракций, %:
Авторами установлено, что применение заряда из сферических частиц с пористостью от 26 до 30% может улучшить эксплуатационные характеристики строительно-монтажного пистолета за счет снижения массы и дымообразования в процессе выстрела.
Снижение пористости сферических частиц менее 26% приводит к замедлению скорости горения и увеличению массы порохового заряда и, следовательно, к дополнительному дымообразованию.
Увеличение пористости более 30% приводит к резкому повышению давления пороховых газов в канале строительно-монтажного пистолета.
Уменьшение графита менее 0,1 мас.% ухудшает сыпучесть порохового заряда. Это, в свою очередь, приводит к колебаниям массы порохового заряда в патроне, а увеличение графита более 0,3 мас.% дальнейшего эффекта стабилизации баллистических характеристик не дает, но приводит к появлению свободного графита, что вызывает необходимость его отбивки.
Увеличение влажности порохового заряда более 0,5 мас.% приводит к увеличению массы порохового заряда и задымленности в процессе выстрела, а уменьшение влажности менее 0,1 мас.% связано с повышением опасности процесса изготовления пороха и дополнительными энергозатратами из-за увеличения длительности процесса сушки.
Уменьшение в составе заряда фракции пороха 0,4…0,2 мм менее 70 мас.% приводит к повышению давления пороховых газов в канале ствола строительно-монтажного пистолета.
Увеличение мелкой и крупной фракций (менее 0,2 и более 0,4 мм) более 30 мас.% приводит к большому разбросу по пробиваемости металлических пластин и повышению давления пороховых газов в канале строительно-монтажного пистолета.
В таблице приведены характеристики разработанного порохового заряда, выполненного в пределах граничных условий (примеры 1…3), за их пределами (примеры 4, 5), а также заряда-прототипа (пример 6).
| Таблица | ||||||
| Характеристики порохового заряда для строительно-монтажного патрона | ||||||
| Показатели | Разработанный заряд | Прототип Пр. №6 | ||||
| Пример (Пр. №1) | Пр. №2 | Пр. №3 | Пр. №4 | Пр. №5 | ||
| 1. Фракционный состав, мас.%: | ||||||
| — массовая доля зерен, прошедших через сетку №0,4 и оставшихся на сетке №0,2 | 75 | 70 | 75 | 50 | 95 | 75 |
| — массовая доля зерен, оставшихся на сетке №0,4 и прошедших через сетку №0,2 | 25 | 30 | 25 | 50 | 5 | 25 |
| 2. Пористость сферических частиц, % | 26 | 28 | 30 | 20 | 40 | 5 |
| 3. Количество вводимого графита, % | 0,1 | 0,15 | 0,3 | 0,05 | 0,4 | 0,8 |
| 4. Содержание влаги в СФП, % | 0,5 | 0,4 | 0,1 | 0,1 | 0,8 | 0,6 |
| 5. Строительно-монтажный патрон: | ||||||
| К-1-короткий слабый: | ||||||
| — масса заряда, г | 0,141 | 0,141 | 0,141 | 0,21 | 0,22 | 0,18 |
| — средняя величина проглубления, мм | 3,25 | 3,26 | 3,28 | 2,41 | 2,52 | 2,9 |
| — наибольшая величина проглубления, мм | 3,51 | 3,48 | 3,45 | 2,68 | 6,72 | 3,2 |
| — наименьшая величина проглубления, мм | 3,01 | 3,12 | 3,11 | 1,34 | 4,41 | 2,1 |
| — разброс величины проглубления, мм | 0,51 | 0,36 | 0,35 | 1,34 | 1,31 | 1,1 |
| К-2-короткий средний: | ||||||
| — масса заряда, г | 0,159 | 0,158 | 0,159 | 0,28 | 0,25 | 0,21 |
| — средняя величина проглубления, мм | 3,62 | 3,72 | 3,71 | 2,61 | 2,81 | 3,5 |
| — наибольшая величина проглубления, мм | 3,95 | 4,00 | 3,98 | 3,01 | 3,21 | 3,82 |
| — наименьшая величина проглубления, мм | 3,11 | 3,65 | 3,72 | 1,91 | 1,96 | 2,41 |
| — разброс величины проглубления, мм | 0,84 | 0,35 | 0,28 | 1,10 | 1,25 | 1,41 |
| Продолжение таблицы | ||||||
| К-3-короткий сильный: | ||||||
| — масса заряда, г | 0,18 | 0,181 | 0,18 | 0,27 | 0,26 | 0,25 |
| — средняя величина проглубления, мм | 4,51 | 4,50 | 4,52 | 3,51 | 3,68 | 4,32 |
| — наибольшая величина проглубления, мм | 4,77 | 4,75 | 4,78 | 3,81 | 3,90 | 4,68 |
| — наименьшая величина проглубления, мм | 4,07 | 4,50 | 4,42 | 2,21 | 2,46 | 3,21 |
| — разброс величины проглубления, мм | 0,70 | 0,25 | 0,36 | 1,60 | 1,44 | 1,47 |
| К-4-короткий сверхсильный: | ||||||
| — масса заряда, г | 0,200 | 0,200 | 0,200 | 0,32 | 0,31 | 0,27 |
| — средняя величина проглубления, мм | 5,03 | 5,00 | 5,01 | 3,9 | 4,2 | 4,95 |
| — наибольшая величина проглубления, мм | 5,21 | 5,23 | 5,12 | 4,6 | 4,8 | 5,10 |
| — наименьшая величина проглубления, мм | 4,95 | 4,98 | 4,72 | 3,1 | 3,1 | 3,22 |
| — разброс величины проглубления, мм | 0,26 | 0,25 | 0,40 | 1,5 | 1,7 | 1,88 |
| 6. Дымообразование | отс. | отс. | отс. | имеет | имеет | имеет |
| 7. Количество выстрелов без чистки пистолета | 1000 | 1200 | 1100 | 400 | 500 | 600 |
По чертежу выпускаются 4 вида коротких строительно-монтажных патронов: К-1 — слабый, К-2 — средний, К-3 — сильный и К-4 — сверхсильный. Масса заряда для К-1 — 0,2 г; для К-2 — 0,22 г; для К-3 — 0,25 г; для К-4 — 0,27 г.
При испытании величина проглубления в стальной пластине для К-1 — 3±0,5 мм; для К-2 — 3,5±0,5 мм; для К-3 — 4±0,5 мм; для К-4 — 4,5±0,5 мм.
Из приведенных данных таблицы следует, что разработанный авторами заряд из пироксилинового сферического пороха с пористостью от 26 до 30% (примеры 1…3) удовлетворяет всем требованиям для короткого строительно-монтажного патрона К-1, К-2, К-3, К-4. При этом масса заряда была снижена на 0,04…0,07 г. Разброс между максимальным и минимальным проглублениями не превышает 0,84 мм. Чистка строительно-монтажных пистолетов от копоти проводилась через 1000…1200 выстрелов. За пределами граничных условий заряд для строительно-монтажного патрона не обеспечивает заданных характеристик (примеры 4, 5).
Заряд, полученный по прототипу (пример 6), имеет высокую массу порохового заряда (0,27 г), большой разброс между максимальным и минимальным проглублениями (0,88 мм). Выстрелы сопровождаются дымообразованием, и чистка строительно-монтажного пистолета от копоти проводится через 600 выстрелов.
Таким образом, разработанный авторами заряд для строительно-монтажного патрона позволит:
— снизить массу заряда для всех типов коротких строительно-монтажных патронов (К-1, К-2, К-3, К-4);
— уменьшить разброс между максимальной и минимальной величинами проглубления;
— уменьшить дымообразование в процессе выстрела;
— увеличить ресурс без чистки строительно-монтажного пистолета до 1000…1200 выстрелов.
Заряд для строительно-монтажного патрона из сферического пористого пороха, размещенного в капсулированной гильзе, отличающийся тем, что пороховой заряд выполнен из сферического пороха с пористостью 26…30 мас.% и остаточной влажностью 0,1…0,5 мас.%, графитованный с поверхности 0,1…0,3 мас.% графита при следующем массовом соотношении фракций, %:
| 0,2…0,4 мм | не менее 70 |
| менее 0,2 мм и более 0,4 мм | не более 30 |
Характеристики патронов
Существует достаточно много модификаций патронов для прямого монтажа. Для удобства подбора предусмотрена дополнительная маркировка.
Патрон строительный точно подбирается для определенных работ:
1. Д 1 (цвет маркировки белый) — изготавливается из экологически чистых материалов, не имеет в составе тяжелых металлов, применяется в закрытых помещениях.
2. Д 2 (цвет желтый) — применяется для закрепления стальных строительных конструкций толщиной от 2 до 4 мм в каменном или бетонном основании.
3. Д 3 (цвет синий) — применяется для закрепления стальных, алюминиевых или деревянных конструкций к бетонному основанию.
4. Д 4 (цвет красный) — считается самым мощным, применяется для закрепления строительных элементов на поверхностях из бетона, кирпича и низкоуглеродистой стали, обладает энергоотдачей в 700 Дж.
5. К 1 (белый) — энерготдача 548 Дж, заряд 0,2 г.
6. К 2 (жёлтый) — энергоотдача 603 Дж, заряд 0,22 г.
7. К 3 (синий) — энергоотдача 683 Дж, заряд 0,25 г.
Характеристики и разновидности монтажных патронов
Перед использованием инструмента, нужно изучить какие бывают типы патронов. Классифицируют их по таким признакам:
Конкретный цвет маркировки обозначает, в зависимости от серии, конкретную мощность в Дж:
Усиленные виды расходников имеют высокую мощность и используются в промышленности как элемент штамповочного оборудования.
Типы упаковки
Строительные патроны поставляются в ленточных и кольцевых пластиковых кассетах.
В одной упаковке может быть 10-20 патронов.
Патроны с маркировкой «Д» могут поставляться в коробках по 100 и 80 штук с маркировкой «К».
Обращение со строительными патронами требует определенной осторожности. Патроны взрывоопасны при нагревании, ударе и воздействии нагрузки.
Инструмент для забивки строительных патронов
Патроны строительные используются для прямого монтажа. Под строительные патроны выпускаются специальные монтажные пистолеты различных марок и конструкций.
Монтажные пистолеты (ПМТ-1 и ПЦ-84 ) относятся к пороховому инструменту. Они специально созданы для забивки закрепления строительных конструкций к кирпичным и бетонным основаниям прямой пристрелкой строительными патронами и дюбель-гвоздями. При помощи монтажных пистолетов легко получать несъемные закрепления прямой пристрелкой к бетонной или кирпичной поверхности. Нельзя применять строительные патроны в огнестрельном оружии!
Законодательный статус
…строительно-монтажные пистолеты и револьверы… не относятся к оружию, ответственность за противоправные действия с которым предусмотрена статьями 222—226 УК РФ
… строительные… и иные патроны, не имеющие поражающего элемента (снаряда, пули, дроби, картечи и т. п.) и не предназначенные для поражения цели, не относятся к боеприпасам, взрывчатым веществам и взрывным устройствам.
Монтажные патроны для порохового инструмента по степени опасности согласно ГОСТ 19433-81 относятся к классу 4, подклассу 4.1, — легковоспламеняющиеся твердые вещества.
