Почему автоматы Калашникова немецкого производства не имеют шомпола и пенала?
Первой модификацией немецкого автомата Калашникова стала копия
советского АК образца 1949 года. Позднее производились копии и АКМ, и АК-74, но сегодня для нас эти модификации интереса не представляют (о них поговорим в отдельной статье). Нас же интересует именно MPI-K — первый созданный в ГДР автомат.
На всех отечественных модификациях АК часть шомпола помещается в цевьё. На MPI-K отверстия для шомпола в цевье нет.
Называется все это дело RG34 (от Reinigungsgerat, что в переводе — чистящие средства):
Использование цепного немецкого шомпола для чистки ствола винтовки Мосина
Использование цепного немецкого шомпола для чистки ствола винтовки Мосина
Несложно догадаться, что в случае застрявания в патроннике гильзы, например, такой шомпол оказывался бесполезным, т.к. вытолкнуть им застрявшую часть патрона, как жестким шомполом, было невозможно.
Именно поэтому уже на второй модификации немецкого АК, который являлся копией советского АКМ и назывался MPI-KM, жесткий шомпол вернулся на своё место.
32 способа применения пенала для чистки АК
Если вы — пользователь автомата Калашникова, часто ли приходится слышать или даже самому задавать вопросы типа: «Чёрт, эта штука застряла, как её достать?», «Где взять для этого инструмент?», «Как вы, ребята, это делаете?» и так далее. Или замечать недоумение при виде штатного шомпола от АК?
Сегодня мы расскажем о нескольких, точнее о целых 32-х примерах использования принадлежностей из пенала для чистки АК, собранных в эту статью отчасти благодаря личному опыту работы с АК, отчасти — советам знакомых стрелков и военных. Некоторые из приведённых ниже вариантов предусмотрены конструкцией и описаны в руководстве по эксплуатации, некоторые — следствие импровизации и смекалки в отсутствие других инструментов.
Дальше — много фото! Итак…
Для начала — правильное положение шомпола в походном положении под стволом:

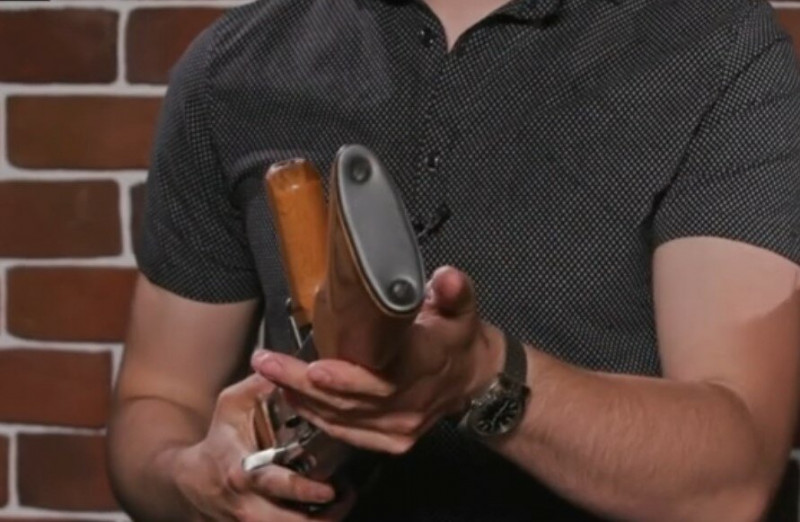

Вот тут находится тот самый пенал для чистки автомата:
Давайте его достанем…
… и аккуратно положим рядом с шомполом. Кстати, о том, как правильно и легко вытаскивать шомпол — чуть дальше.
Внутри пенала для чистки мы находим ёршик, протирку, выколотку и отвертку. Ну и шомпол — отдельно.
Что можно сделать со всем этим набором из пенала для АК и шомпола?
1. Соедините шомпол с пеналом, чтобы получилась Т-образная рукоять, и прикрепите ёршик, чтобы прочищать канал ствола.
2. Присоедините протирку, чтобы протирать канал ствола начисто.
3. Вставьте отвёртку в боковину пенала, чтобы образовать удобную рукоять для неё и получить инструмент для вертикальной регулировки мушки.
Хотя вот такой способ представляется более надёжным:
4. Для большего усилия или более точной регулировки вертикального положения мушки отвёртку можно вставить у одного из концов пенала, получив удобный «рычаг».
5. Разместите крышку пенала на твёрдой поверхности, зевом вверх. Уложите мушку на крышку пенала так, чтобы при надавливании пеналом сверху вы могли регулировать горизонтальное положение мушки, сдвигая её влево-вправо.
И с другой стороны.
6. Разместите крышку пенала на твёрдой поверхности, зевом вверх. Уложите затвор АК на крышку нижней частью вверх. Выколоткой вытолкните шпильку.
После удаления шпильки затвора выколотка будет удерживать ударник на месте, а шпилька окажется в крышке. На фото мы уже вытащили её из крышки, но смысл в целом понятен.
7. Выколоткой вытолкните ось выбрасывателя.
8. Шомпол используйте как рычаг, снимая с газовой трубки накладку.
Для подпружиненных газовых трубок вы можете снять пружину, либо же слегка нажать на неё при снятии накладки.
9. Используйте шомпол, чтобы снять ДТК, пламегасители и прочие дульные насадки на стволе.
Это особенно полезно, когда чистка сразу после стрельбы не представляется возможной, и дульная насадка крепко сидит на стволе.
10. Используйте выколотку, чтобы удалить штифты складывающегося приклада.
11. Используйте пенал для приложения дополнительного усилия на выступ флажка замыкателя газовой трубки. Вы можете вставить его с конца, чтобы увеличить рычаг, но я предпочитаю действовать как показано, чтобы предотвратить риск что-либо погнуть или сломать, кроме того, это позволяет вам «раскачать» упрямые рычаги, вместо того, чтоб только толкать или тянуть их.
12. Проточенным концом отвёртки приложите усилие к замыкателю цевья, чтобы повернуть его и снять цевьё.
13. Прогоняйте шомполом ветошь через газовую трубку.
14. Выколоткой продавите защёлку дна магазина.
15. Выколоткой поднимайте концы боевой пружины.
16. Наденьте крышку пенала на курок и концы боевой пружины, чтобы удержать всё вместе.
17. Выколоткой выдавите осевые штифты ствольной коробки.
18. Вставьте отвёрту концом с проточкой внутрь пенала, образуя отвёртку общего назначения с Т-образной рукояткой.
19. Отвёртки из пенала для АКМ имеют проточку на одной стороне, она используется как ключ при фиксации протирки на шомполе.
21. Выступы на пенале можно использовать для соскребания нагара с газового поршня. Вставьте поршень в вырез, как показано, и вращайте с небольшим усилием.
22. Выколоткой вытаскивайте шомпол.
23. Отвёрткой сдвигайте пружину защёлки складывающегося приклада.
24. Выколоткой поддевайте штифт на оси пружины защёлки складывающегося приклада.
25. Используйте шомпол для установки на место пружины защёлки складывающегося приклада, как показано на фото. Проденьте шомпол с протиркой через одно из боковых отверстий, наденьте на него пружину, затем вставьте выколотку в прорезь протирки. Шомполом втяните пружину на место.
26. Выколоткой выравнивайте по центру ось пружины защёлки складывающегося приклада.
27. Попеременно используйте пружину защёлки складывающегося приклада по её оси для сборки.
28. Крышка пенала для АКМ имеет два отверстия, расположенных напротив друг друга. Вставьте выколотку в них, чтобы снимать застрявшие крышки пеналов. Это не очень сподручно при снятии крышки с пенала, поскольку в этом случае выколотка обычно внутри пенала, но очень полезно, когда крышка пенала используется как дульная накладка.
В самом пенале для АК хватает места для ёршика, и это препятствует громыханию составляющих комплекта.
30. и 31. Используйте шомпол для выталкивания из канала ствола застрявшей пули, или застрявшей в патроннике гильзы. Используйте шомпол, который гарантированно длиннее канала ствола. У меня этой цели служит шомпол от РПК.
32. Обмакните выколотку в масло. Нанесите выколоткой капельку масла туда, где требуется точность дозировки.
Вот вроде и всё. Есть ли у вас что добавить? Присылайте ваши варианты и фото, мы также разместим их тут.
И помните, что принадлежности в пенале для чистки к разным вариантам АК могут несколько отличаться.
А в заключение — видео по теме. В котором всё наглядно и красиво:
Принадлежности к автомату
Принадлежности служат для разборки, сборки, чистки, смазки автомата и ускоренного снаряжения магазина патронами. К принадлежностям относятся: шомпол, протирка, ерш, отвертка, выколотка, пенал, масленка, обойма и переходник.
Рис. 3.18. Принадлежности к автомату
Шомпол применяется для чистки и смазки канала ствола, а также каналов и полостей автомата. Он имеет головку с отверстием для выколотки, резьбу для навинчивания протирки или ерша. У шомпола новой конструкции резьба отсутствует, а конец шомпола выполнен в виде протирки с прорезью.
Протирка применяется для чистки и смазки канала ствола, каналов и полостей других частей автомата (пулемета). Она имеет внутреннюю резьбу для навинчивания на шомпол и прорезь для ветоши или пакли.
Ерш используется для смазки канала ствола и удобства чистки раствором РЧС.
Отвертка и выколотка применяются при разборке и сборке автомата. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки. Для удобства пользования отверткой она вставляется в боковые отверстия пенала. При чистке канала ствола с применением пенала старой конструкции отвертка вкладывается в пенал поверх головки шомпола.
Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он закрывается крышкой. Пенал применяется как рукоятка для отвертки при ввинчивании и вывинчивании мушки, для поворота чеки газовой трубки, а также как рукоятка для шомпола. Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке канала ствола (пенал новой конструкции имеет одно овальное отверстие с отбортовками), овальные отверстия для отвертки и прямоугольный паз для поворота чеки газовой трубки при разборке и сборке автомата.
Пластмассовая масленка служит для хранения смазки, переносится она в кармане сумки для магазинов.
Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещается 15 патронов. Она имеет два продольных паза и пластинчатую пружину, удерживающую патроны от выпадания. Кроме того, пластинчатая пружина обеспечивает удержание обоймы в переходнике.
Переходник служит для соединения обоймы с магазином при снаряжении его патронами, а также для снаряжения обоймы патронами. Он имеет: снизу (уширенная часть) — два загиба, которые входят в соответствующие пазы на горловине магазина; сверху — два продольных паза для обоймы, отверстие для пружины обоймы и упор, ограничивающий продвижение обоймы при вставлении ее в переходник.
Сумка для магазинов служит для хранения и переноски магазинов и принадлежностей.
Рис. 3.19. Сумка для магазинов
Внутренняя часть сумки состоит из отделений, в которые помещаются магазины. Одно из отделений предназначено для переходника и четырех обойм, снаряженных и не снаряженных патронами. На стенке этого отделения выполнены отдельные карманы для неснаряженных обойм и имеется петля для размещения переходника. От выпадания переходник удерживается гортом, который застегивается на фиксатор. На боковой стенке сумки пришит карман для масленки и пенала с принадлежностью, он закрывается клапаном, который удерживается гортом, застегнутым на фиксатор кармана. В малое отделение кармана помещается пенал с принадлежностью (у автоматов со складывающимся прикладом).
Сумка для магазинов пулемета имеет отдельные карманы для обойм, выполненные на передней стенке сумки, а переходник в ней хранится в отделении кармана для масленки.
В одном из отделений сумки на внутренней стороне задней стенки выполнен отдельный карман для помещения шомпола укороченного автомата. Отделения сумки закрываются от выпадания магазинов крышкой, которая удерживается гортом, застегнутым на фиксатор.
На наружной поверхности задней стенки сумки нашиты две носильные петли для присоединения сумки к поясному ремню, а ниже петель нашита мягкая накладка для удобства ношения сумки на ремне.
Ремень для ношения служит для удобства переноски автомата в боевом и походном положениях.
Рис. 3.20. Ремень для ношения
Ремень для ношения состоит из собственно ремня, на одном конце которого с помощью металлической накладки и кольца закреплен карабин; другой конец ремня выполнен в виде петли с металлической пряжкой и шлевкой. За счет петли и пряжки длина ремня может регулироваться для учета индивидуальных особенностей автоматчика.
