Для чего нужен ультразвуковой датчик

18.04.202221.04.2022 admin 0 Comments

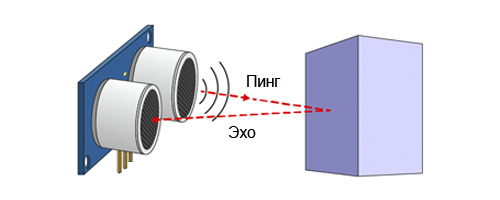

Ультразвуковой датчик расстояния

Ультразвуковой датчик применяется для обнаружения и определения расстояния до объекта, а также для контроля их движения. Передатчик излучает звуковые колебания, частота которых превышает 20 кГц. Они в виде волн «прошивают» пространство, и, встречаясь с твердыми предметами, отражаются от них и попадают в приемник датчика. Электронная схема подсчитывает расстояние до объекта согласно следующей формуле:

где R – искомое расстояние, t – промежуток времени между отправкой и приемом ультразвуковой волны, V – скорость звука.

Результат произведения делится на два, так как излучение проходит путь сначала от датчика к объекту, затем обратно. Что касается скорости звука, она зависит от свойств среды, например, в воздухе она составляет 331 м/сек, а в воде – 1 430 м/сек.

Ультразвуковой датчик определяет расстояние до объектов, расположенных на удалении не более 8 метров от излучателя. Чем более твердой и ровной будет поверхность предмета, тем лучше от нее отражаются волны.

Строение датчика

Излучатель

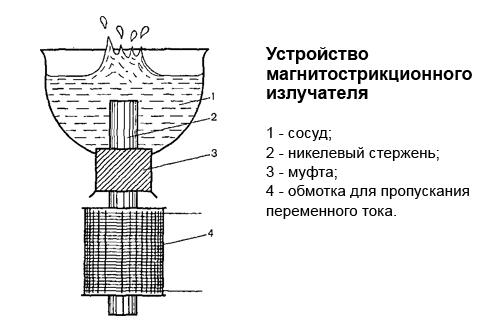

В конструкции современных датчиков используются следующие типы излучателей:

Приемник

В большинстве датчиков стоят пьезоэлектрические излучатели. Приемник работает благодаря аналогичному эффекту, который действует в обратном направлении. Когда мембрана начинает колебаться под влиянием отраженного ультразвука, в окружающем ее поле появляется ток.

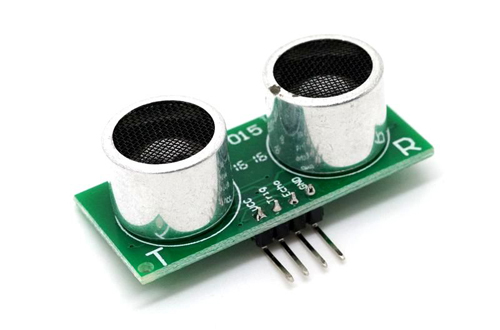

Классификация датчиков по конструкции

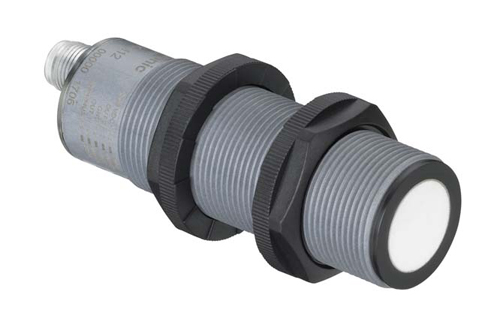

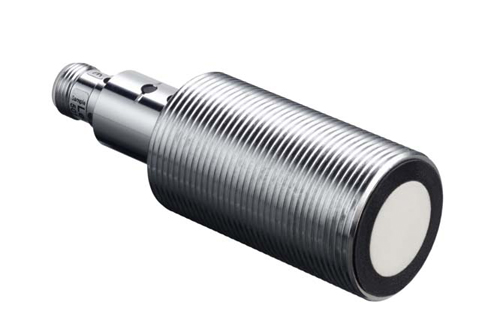

Независимо от строения ультразвуковые датчики отлично подходят для обнаружения объектов и определения расстояния до них, расчета уровня жидкостей и сыпучих газов. Они способны выполнять эти задачи даже в полной темноте независимо от температуры и влажности воздуха, его задымленности и степени загрязнения пылью. Ложные срабатывания не происходят, так как приемник не реагирует на слышимый человеком звук, но может быть настроен на нужную частоту.

Области применения

Робототехника

В этой сфере ультразвуковыми датчиками расстояния решается проблема позиционирования робота в окружающем его пространстве. Датчик выступает в качестве глаз, помогает технике избегать столкновений с объектами. Кроме этого, ультразвуковые системы ориентации в пространстве имеют ряд плюсов:

Ультразвуковые датчики используются в конструкции как наземных, так и подводных роботов. Ввиду того, что ультразвук отлично проходит сквозь воду, дым, влажный и запыленный воздух, для применения этих устройств нет никаких ограничений. Подводные роботы комплектуются не пьезоэлектрическими, а магнитострикционными излучателями – их акустическая мощность выше.

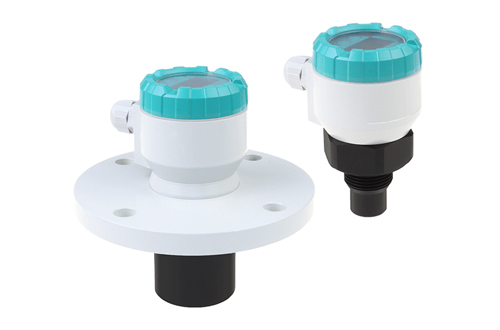

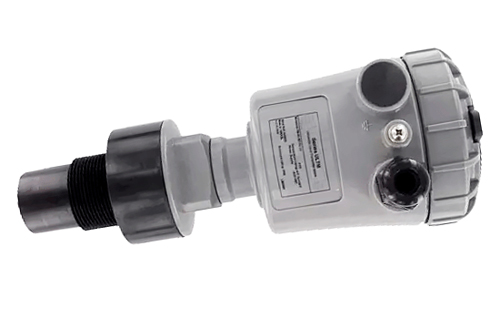

Другие сферы

Робототехника – далеко не единственная отрасль, в которой нашлось применение ультразвуковым датчикам расстояния. Они не менее широко используются для выполнения перечисленных задач:

Источник

Принцип работы ультразвукового датчика

Природа кристаллов пьезоэлектрических элементов позволяет генерировать звук высокой частоты под воздействием электрического напряжения. Оказавшись в поле высокочастотных звуковых колебаний, пьезокристалл, напротив, генерирует электрическую энергию. Включив такие кристаллы в электрическую цепь, и определенным образом обрабатывая получаемые с них сигналы, мы можем видеть изображение на экране УЗИ-аппарата.

Меры предосторожности при работе с ультразвуковыми датчиками

Между кристаллической матрицей датчика и телом пациента располагается ряд согласующих материалов для лучшего проникновения и дополнительной фокусировки УЗ-луча. Это согласующие слои самого датчика, акустическая линза и согласующий акустический гель.

Необходимо помнить, что применять следует гель из рекомендуемого производителем списка, поскольку гели отличаются физическими параметрами. Использование «неправильного» геля будет приводить к перегреву пьезокристаллической матрицы, согласующих слоев и линзы, а также к повышенной нагрузке на электронные блоки формирования высокого напряжения и усиления принятого сигнала.

Таким образом, кажущаяся необоснованность и экономия от использования более дешевого геля приведет к поломке датчика и дорогостоящему ремонту самого аппарата, а в некоторых случаях даже электротравмам пациента или врача, так как на головку датчика подается высокое электрическое напряжение.

Если у Вас все же возникла проблема с датчиком, не спешите его списывать:

Несмотря на всю сложность, ремонт датчиков УЗИ возможен практически в любом случае.

Как работает ультразвуковой датчик в B-режиме

Через ультразвуковой пьезоэлектрический датчик в ткани отправляется короткий импульс.

Он распространяется и отражается от объектов, расположенных на разной глубине. Скорость распространения ультразвука в тканях известна, поэтому можно определить определить расстояние до объекта, который отразил данный эхо-сигнал.

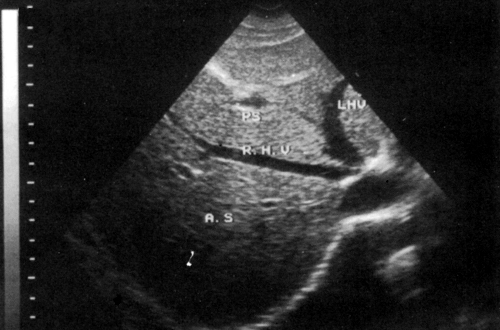

Амплитуда принятого сигнала кодируется на экране с помощью оттенков серого цвета. Глаз человека больше всего восприимчив именно к оттенкам серого. Таким образом происходит кодировка амплитуды принимаемого сигнала в яркость на мониторе УЗ-сканера.

При этом работа ультразвукового датчика для пользователя заключается в следующем:

Это происходит потому, что амплитуда отраженного от кости сигнала велика. Если же направить луч в полость (в пустоту), УЗ-луч пройдет очень глубоко, сильно ослабнет и амплитуда принятого отраженного сигнала будет близка к нулю. Биологические ткани, представляющие наибольший интерес для врача, на дисплее аппарата отображаются в промежуточных градациях серого цвета.

Работа линейных, конвексных и секторных датчиков

В линейных и конвексных датчиках пьезокристаллы излучают группами поочередно, пока не отработают все кристаллы от начала пьезокристаллической матрицы до конца. Один кадр на дисплее обновится тогда, когда все группы поочерёдно отправят и примут ультразвуковой сигнал.

В секторных фазированных датчиках все кристаллы излучают почти одновременно. Специально вводятся небольшие электронные задержки сигнала на каждый кристалл для того, чтобы направлять сканирующий луч. Изображение на дисплее обновится тогда, когда луч просканирует весь сектор обзора.

Работа ультразвукового датчика в режимах допплера

Рассмотрим прам из видов доплера – режиме постоянного доплера. Суть метода заключается в применении эффекта Доплера.

Звук, отражаясь от подвижного объекта, меняет свою частоту. В зависимости от направления движения объекта и его скорости, Эта разница, или сдвиг частот, называется Допплеровским. Он будет изменяться с течением времени.

В данном режиме одна половина кристаллов датчика работает на излучение ультразвука, а вторая – на приём. Сравнивая принятый сигнал с отправленным, мы получим частотный допплеровский сдвиг ультразвука.

По значению сдвига можно высчитать скорость движения тканей или жидкостей в организме. Допплеровский сдвиг часто лежит в пределах слышимых человеком частот (20Гц-20кГц), поэтому его в качестве дополнительного источника информации выводят в форме звука, через динамик аппарата.

Существуют и другие режимы работы УЗ-сканера, в которых работа датчика отличается от изложенных выше, как программно, так и аппаратно.

Описать все нюансы работы такого сложного оборудования в сжатом виде крайне сложно, поэтому, если у Вас остались вопросы, наши специалисты готовы проконсультировать Вас по телефону, электронной почте или через онлайн-форму на нашем сайте.

Источник

Как работает ультразвуковой датчик, виды и где купить

Общая информация об ультразвуковых датчиках

Прежде чем разбирать принцип работы конкретных устройств, стоит рассмотреть все аспекты работы ультразвукового датчика.

Принцип работы

Работа ультразвукового датчика заключается в том, что передатчик посылает ультразвуковую волну с частотой от нескольких десятков до нескольких сотен герц, направленную к определенному объекту. Когда волна встречает объект, она отражается от него и возвращается, попадая в приёмник. По времени, в течение которого волна преодолела путь, можно определить расстояние от объекта. В зависимости от типа устройства, это расстояние может варьироваться от нескольких сантиметров до 10 метров.

Генерируемое отражение принимается и преобразуется в электрический сигнал пьезоэлектрическим преобразователем. Прибор измеряет задержку между излучаемым ультразвуковым импульсом и полученным отражением, вычисляя расстояние до объекта, используя значение скорости звука. При комнатной температуре скорость распространения звука в воздухе составляет около 344 м/с.

Самоочищение ультразвукового датчика

В настоящее время, благодаря использованию передовых технологий, ультразвуковое устройство может действовать как датчик приближения, и как аналоговый измеритель расстояния. Большим преимуществом таких детекторов является то, что на их работу не влияют внешние условия окружающей среды, такие как туман, пыль, загрязнение воздуха. Кроме того, датчики также работают с прозрачными объектами, которые создают сильные отражения. Уникальная способность УЗ-устройства, заключается в том, что у них есть функция самоочищения, которой нет ни у каких других датчиков. Это связано с тем, что при передаче ультразвуковых волн, прибор сам настраивается на вибрацию (под воздействием высокочастотных звуков) и таким образом очищается от пыли и других загрязнений.

Диапазон измерения

Точность работы в первую очередь обусловлена диапазоном измерения. Прибор определяет интервал, при этом учитывая все значения, для измерения которых данное устройство предназначено. Основной принцип заключается в том, что измерения всегда более точны в среднем диапазоне, и менее точны ближе к предельным значениям. Диапазон измерения может быть соответствующим образом адаптирован к вашим потребностям. Современные устройства, как правило, имеют несколько различных диапазонов. Они указаны в спецификации продукта. Таким образом, вы можете выбрать нужный датчик для требуемых замеров.

Факторы, влияющие на диапазон измерения

Диапазон измерения УЗ-датчика зависит от свойств поверхности и угла установки объекта. Наибольший диапазон измерения можно получить для объектов с плоскими поверхностями, расположенными под прямым углом к оси датчика. Очень маленькие объекты или предметы, отражающие звук, частично сокращают дальность обнаружения. Объекты с гладкими поверхностями должны быть расположены как можно ближе к датчику, под углом 90°. Поверхности с неровной текстурой обеспечивают больший допуск к отклонению угла объектов.

Следует также учитывать воздействие окружающей среды. Наибольшее влияние на точность ультразвуковых датчиков оказывает температура воздуха. Относительная влажность и барометрическое давление также должны быть учтены.

Материалы, которые может обнаружить ультразвуковой датчик

УЗ-устройства обнаруживают практически все промышленные материалы из дерева, металла или пластика, независимо от их формы и цвета. Объекты могут быть твердыми, жидкими или порошкообразными. Единственным требованием является беспрепятственное отражение звуковых волн в сторону датчика. Однако некоторые объекты могут уменьшить рабочий диапазон устройства. Это объекты с большими, гладкими и наклонными поверхностями, либо с пористой текстурой, например, войлок, шерсть или строительная пена.

Как работает устройство

Датчик работает на явлении отражения ультразвуковой волны от границы жидкой и газовой сред. Прибор излучает звуковые колебания частотой более 20000 герц, принимает эхо и измеряет время прохождения сигнала. Расстояние до границы сред рассчитывается по формуле: R= tV/2, где t – время от начала излучения до приема эха, V — скорость звука. Необходимо делить на 2, потому что звуковые волны проходят двойную дистанцию между поверхностью жидкости и излучателем.

Скорость звука в воздухе — 331 м/сек. При изменении температуры этот показатель также меняется. Поэтому ультразвуковые сенсоры уровня имеют в конструкции термометр, показатели которого учитывается электронной схемой прибора при расчете значения уровня жидкости.

Оборудование работает на основе пьезоэффекта, при котором кварцевая или керамическая пластина изменяет свои геометрические параметры, а на поверхности образуется электрическое поле при стороннем механическом воздействии.

Пластина колеблется с частотой электрического поля, что приводит к распространению волн аналогичной частоты. Они расходятся по воздуху и отражаются от предметов, возвращаясь обратно к источнику. При воздействии на пластинку происходит формирование электрического поля. Изначально пластина излучает волны, а дальше – принимает их. Можно контролировать спектр срабатывания датчика за счет корректировки длины волн.

Приборы с таким устройством предназначены для превращения линейного показателя расстояния до предмета контроля в электрический по стандарту 4…20 мА или 0…10 Вольт, либо обратные 20…4 мА или 10…0 Вольт. Измерение не менее половины мм на отдалении до одного метра и одного мм на расстоянии за пределами метра.

Также существуют датчики с 2-мя цифровыми выходами и памятью границ работы. Пороговый контроль, когда уровень жидкости и размер провиса могут быть не больше одной, но не меньше другой величины. Привод соединяется с одним прибором, а не с двумя. Это устройство применяется в системах регулирования жидкости в емкости по двум характеристикам, с двумя вспомогательными уровнями.

Датчики положения, перемещения и расстояния – это высокотехнологичные устройства, позволяющие полностью контролировать местонахождение предмета. Для покупки прибора воспользуйтесь формой обратной связи или позвоните по бесплатному номеру.

Работа ультразвукового датчика основана на пьезоэффекте. Это значит, что активный элемент (пластина из пьезоэлектрического материала) генерирует короткий импульс, а затем воспринимает его эхо от препятствия. Распространение сигнала в воздухе происходит со скоростью звука равной 330 м/сек. Он отражается от предметов обратно на излучатель и вызывает появление электрополя, вызывающего сигнал.

Благодаря своей универсальной структуре, ультразвуковой датчик может применяться в условиях недостатка освещения и плохой видимости (запыленности, задымленности). Эта техники не чувствительна к воздействию температур и влаги. Она не восприимчива к посторонним звуковым эффектам. А наличие удобной системы настройки и управления позволяет легко выбирать необходимую частоту и задавать диапазон работ.

Ультразвуковые датчики используются для вычисления временного промежутка, который может потребоваться звуку для движения от прибора к тому или иному объекту и назад к датчику (функционирование в диффузионном режиме), либо для проверки — был ли принят отправленный сигнал определенным отдельным приемником (для оппозиционного режима работы).

Режимы работы ультразвукового датчика

УЗ-прибор может работать в различных режимах. Количество доступных режимов зависит от производителя и программного обеспечения, используемого для управления работой прибора. Но, как правило, у всех устройств они примерно одинаковы.

В режиме непрерывной работы, звуковые волны отправляются циклически, через равные промежутки времени. При обнаружении объекта датчик передает показания на микроконтроллер. В режиме генерации одного импульса, датчик посылает один импульс и делает считывание. Некоторые датчики могут одновременно обнаруживать несколько объектов при работе в этом режиме (при этом каждое считывание записывается в структуру данных).

Стандартно, УЗ-датчики работают в активном режиме — генерируют звук, а затем ждут его отражения. Датчик, работающий в пассивном режиме, не генерирует звук, он прослушивает импульсы, излучаемые другими УЗ-устройствами.

Как изготовить своими руками

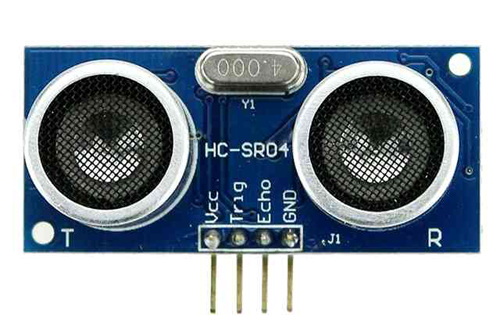

Для создания простейшего измерителя уровня понадобится ультразвуковой модуль HC-SR04 и микроконтроллер 8051. Устройство позволяет контролировать уровень жидкости в резервуаре глубиной до 2 метров. Для работы устройства нужно изолировать НС-SR04 от попадания влаги.

HC-SR04 устанавливается в верхней части резервуара, излучателем в сторону жидкости. Ультразвуковые колебания, излучаемые модулем, отражаются от поверхности воды. Приемник принимает эхо-сигнал, высчитывает задержку времени и передает сформированный сигнал о результатах измерений микроконтроллеру.

При введении необходимой программы микроконтроллер будет включать насос, когда уровень воды опустится до минимального заданного значения, и выключать его при достижении максимального уровня.

Область применения ультразвуковых датчиков

Эти приборы используются не только для измерений, но и в качестве датчиков обнаружения, то есть, для обнаружения присутствия предметов в поле ультразвука. Таким образом, они могут иметь очень широкое применение в различных отраслях промышленности.

Элементы этого типа обычно используются в качестве датчиков движения, которые зажигают или гасят свет под воздействием движения в поле ультразвука. Точно так же действуют барьеры, применяемые в гаражных залах или на общественных парковках.

В промышленном производстве с их помощью можно контролировать, например, уровень наполнения резервуаров и количество продуктов, находящихся на производственных лентах. Традиционно ультразвуковые датчики также используются для контроля производства печатных плат, которые являются чрезвычайно важным компонентом как простых, так и сложных современных электронных устройств.

Большое количество преимуществ и универсальность этого устройства, делают потенциальный диапазон применения УЗ-датчиков практически неограниченным. Их потенциал в настоящее время не используется в полной мере, но, вероятно, по мере развития технологий он будет увеличиваться.

Применение сенсоров ультразвукового излучения в робототехнике

Главная задача, решаемая в робототехнике с помощью датчиков этого вида — ориентирование робота на местности, предотвращение столкновений и обеспечение обхода препятствий.

Достоинства систем ориентации, построенных на ультразвуковых датчиках:

Учитывая незначительную дистанцию действия сенсоров в воздушной среде, их применяют в пространствах ограниченного объема искусственного или естественного происхождения, с твердыми и ровными поверхностями. Это обеспечивает получение устойчивого эхо-сигнала. В таких условиях информация ультразвукового дальномера объективна. Для кругового обзора необходимо увеличение количества датчиков. Определение расстояние до преграды в движении, остановка и объезд достигается программными средствами.

Ультразвуковые сенсорные системы широко применяются в подводных роботах, являясь основными средствами контроля окружающего пространства. Здесь в качестве гидроакустических преобразователей используют магнитострикционные излучатели, обладающие большой акустической мощностью.

Принцип работы ультразвукового датчика расстояния

Ультразвуковой-датчик расстояния измеряет дистанцию, которая отделяет его от препятствия перед ним, с помощью звуковых волн, неслышимых для людей (с частотой более 18 кГц). Датчик издает звук, а затем прослушивает его возвращение, вызванное отскоком от препятствия. Время, затрачиваемое звуком на возвращение, дает информацию об его расстоянии от устройства.

Ультразвуковой датчик расстояния имеет два взаимосвязанных устройства: передатчик и приемник. Передатчик генерирует высокочастотные звуковые волны, а приемник прослушивает эхо, возникающее в результате отражения этих волн от препятствия. Датчик измеряет время, прошедшее с момента генерации сигнала, до получения его отражения. Затем время преобразуется в стандартные единицы расстояния, такие как метры и сантиметры. Длительность импульса пропорциональна расстоянию, пройденному звуком, а диапазон частот звука зависит от конкретного датчика. Например, промышленные ультразвуковые датчики используют частоту от 25 до 500 кГц.

Частота работы устройства обратно пропорциональна заданному диапазону расстояний. Звуковая волна с частотой 50 кГц может обнаруживать объект на расстоянии 10 м и более, а волна с частотой 200 кГц ограничивает максимальное расстояние обнаруживаемых объектов до 1 м., следовательно, волны с более низкими частотами могут использоваться для обнаружения объектов, расположенных на больших расстояниях, а волны с более высокими частотами могут использоваться для обнаружения объектов, расположенных ближе. Типичный дешевый ультразвуковой датчик работает в диапазоне от 30 до 50 кГц.

Как подобрать нужный

При выборе ультразвукового измерителя уровня необходимо учитывать:

Вещества

Большое преимущество ультразвуковых датчиков уровня – точность измерения не зависит от физико-химических свойств жидкости: плотности, химической активности, электропроводимости и др. Прибор будет работать с водой, с молоком, с серной кислотой, нефтью. Однако в некоторых случаях они не применяются:

Материал резервуара

Материал резервуара, внутри которого установлен акустический датчик, не влияет на точность измерений прибора. Наиболее сильный отраженный сигнал приходит от границы сред, а вторичное эхо от стен емкости слабое и откалиброванным прибором не улавливается.

Когда в силу технологических факторов, соблюдения мер безопасности и т. д., датчик внутрь емкости установить нельзя, для измерения уровня жидкости используется метод многократного отражения звуковых колебаний от внутренних стенок. Метод подразумевает установку сенсора снаружи. Измерения возможны, если резервуар изготовлен из металла, стекловолокна, стекла, пластика. Эти материалы хорошо отражают ультразвук, поэтому измерение уровня будет точным.

Многие сорта пластмасс, пористая резина и т. п. имеют близкие к жидкостям характеристики отражения ультразвуковых сигналов.

Получаемый от датчика сигнал обрабатывается несколькими способами:

ЖК- дисплей отображает информацию о проводимых датчиком измерениях в реальном времени. Распространены 2 типа:

На дисплее отображается изменение уровня жидкости в виде динамической пиктограммы емкости. На экран выводится другая информация, получаемая сенсором: температура жидкости и газовой среды, давление, плотность и т.д.

С дисплеем удобно перепрограммировать прибор: последовательность шагов отображается на экране, подсвечиваются ошибки, выводится информация об успешном завершении процесса.

Промышленные образцы редко комплектуются дисплеями, так как рассчитаны на включение в единую систему управления.

Сертификация ультразвукового измерителя уровня – процедура, подтверждающая его соответствие определенным стандартам, подтверждаемая выдаваемыми свидетельствами:

Скорость звука в воздухе растет с увеличением температуры. Для устранения ошибок в измерениях промышленные уровнемеры снабжаются термодатчиком. Показатели температуры учитываются микропроцессором сенсора при расчете скорости прохождения ультразвуковых волн.

где С – скорость звука при измеренной температуре, С0 – скорость звука при температуре 0С°, t° — температура, измеренная термодатчиком, 0,59 – коэффициент, полученный на основании опытных измерений.

Если в сенсоре не предусмотрена автоматическая корректировка результатов измерений в зависимости от температуры, она проводиться вручную при каждом значительном перепаде температуры. В противном случае прибор будет показывать неправильные значения уровня жидкости.

Кроме температуры газовой среды над жидкостью, на точность работы датчика влияют внешние факторы:

Расчет необходимых поправок в работу датчика – сложная задача. Над поверхностью жидкости создается газовая среда, насыщенная парами жидкости. Его физические свойства отличаются от характеристик атмосферного воздуха, который служил эталоном для калибровки приборов.

Для упрощения задачи часто применяются реперы – отражающие элементы, расположенные на строго фиксированных расстояниях от излучателя. Засекая время прохождения сигнала до репера и обратно, высчитывается скорость звука в газовой среде. Это значение используется для расчета уровня жидкости.

Наличие реперов усложняет и удорожает монтаж и эксплуатацию датчиков уровня.

Датчики работают в условиях агрессивной среды: повышенная влажность, пары химически активных веществ, повышенное давление. Для безотказной работы корпусы датчиков изготовлены из алюминиевых сплавом или специальных, химически стойких пластмасс. Для пожаро и взрывозащищенности и предотвращения агрессивного воздействия испарений электрические схемы и корпус приборов заливаются компаундом. В результате датчик уровня жидкости может длительное время работать без обслуживания.

Работа ультразвукового уровнемера

Ультразвуковой датчик уровня устанавливается на верхнюю часть резервуара и передает импульс вниз. Этот импульс, движущийся со скоростью звука, отражается обратно в передатчик от поверхности жидкости. Передатчик измеряет временную задержку между переданным и принятым эхо-сигналом, а бортовой процессор устройства вычисляет расстояние до поверхности жидкости.

Ультразвуковой датчик уровня выполняет расчеты для преобразования расстояния прохождения волны в меру уровня в резервуаре. Промежуток времени между запуском звуковой очереди и получением обратного эха, прямо пропорционален расстоянию между датчиком и жидкостью в сосуде.

Частотный диапазон ультразвукового уровнемера находится в диапазоне 15–200 кГц. Низкочастотные приборы используются для более сложных применений, таких как большие расстояния и измерения уровня твердого тела, а высокочастотные — для более коротких измерений уровня жидкости.

Для практического применения ультразвукового датчика уровня, необходимо учитывать ряд факторов.

Вот несколько ключевых моментов:
