Для чего нужна аппарат киппа в химии

Аппарат Киппа

Аппарат Киппа — универсальный прибор для получения газов (ППГ) действием растворов кислот и щелочей на твёрдые вещества.

Прибор создал голландский аптекарь Петер-Якоб Кипп в 1853 году на основе изобретенного в 1823 году «огнива Дёберейнера», созданного химиком Иоганном Вольфгангом Дёберейнером.

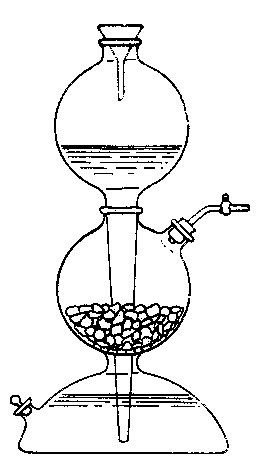

Устройство прибора

Аппарат Киппа изготовляется из стекла и состоит из нескольких частей:

Колба-реактор имеет верхнюю шарообразную часть с тубулусом, в который вставляется газоотводная трубка, снабженная краном или зажимом Мора, и нижний резервуар в виде полусферы. Нижний резервуар и колба-реактор разделены резиновой или пластиковой прокладкой с отверстием, через которое проходит в нижний резервуар длинная трубка воронки, доходящая почти до дна.

Раствор в нижнем резервуаре прибора служит затвором, препятствующим выделению газа обратно через воронку во время опыта. Нижний резервуар обычно имеет тубулус, закрытый притёртой стеклянной пробкой: он необходим для слива жидкости после использования прибора.

На прокладку через боковой тубулус шпателем насыпают твёрдые вещества (мрамор, цинк, алюминий, сульфид натрия, сульфит натрия). Тубулус закрывается пробкой с газоотводной трубкой. Затем при открытом кране или зажиме в верхнюю воронку заливается раствор реагента. Когда уровень жидкость достигает вещества на прокладке, начинается химическая реакция с выделением газа.

При закрытии крана давление выделяющегося газа выдавливает жидкость из реактора в верхнюю часть воронки. Реакция прекращается. Открытие крана приводит к возобновлению реакции.

Таким образом, аппарат Киппа относится к аппаратам автоматического действия.

Использование

Проверяют герметичность всех соединений, наличие трещин. В нижний тубулус вставляют пробку и закрепляют её с помощью скобы или резинки. Воронку с длинной трубкой плотно вставляют в колбу-реактор. Прибор наклоняют и через средний тубулус засыпают твердое вещество, затем средний тубулус закрывают пробкой с газоотводной трубкой, кран на трубке закрывают. Далее в воронку заливают раствор кислоты (HCl), в воронку вставляют ловушку, заполненную водой. При открытии крана кислота поступает через трубку в нижний резервуар, а затем в колбу-реактор, где происхотит реакция взаимодействия с твёрдым веществом с выделением газа, время заполнения колбы-реактора газом составляет около 5 минут. Затем кран закрывают, выделяющийся газ из-за повышения давления в колбе-реакторе вытесняет кислоту в воронку, реакция прекращается. Прибор готов к работе, для этого необходимо открыть кран на газоотводной трубке.

Источник

Киппа аппарат

Смотреть что такое «Киппа аппарат» в других словарях:

АППАРАТ КИППА — АППАРАТ КИППА, химический аппарат для выработки любого газа, который можно получить в результате реакции между жидкостью и твердым телом. Например, сероводород получают из взаимодействия соляной кислоты с сернистым железом (II), а углекислый газ… … Научно-технический энциклопедический словарь

КИППА — АППДPAT (Kipp), служит для получения газообразных веществ в результате хим. реакции между жидкостью и твердым телом; напр.: H2S04+Zn=ZnS04 + H2; 2НС1 + СаС03=СаС1а+СО2 + Н20; H2S04 + + FeS=FeS04 + H2S. Аппарат (см. рисунок) состоит из трех шарооб … Большая медицинская энциклопедия

Аппарат Киппа — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете … Википедия

аппарат Киппа — Kipo aparatas statusas T sritis chemija apibrėžtis Laboratorinis aparatas dujoms gaminti ir laikyti. atitikmenys: angl. Kipp generator rus. аппарат Киппа … Chemijos terminų aiškinamasis žodynas

БОТКИНА АППАРАТ — БОТКИНА АППАРАТ, для культивирования анаэробов, приспособлен для замещения воздуха, resp. О, каким либо инди ферентным газом, напр., Ы или N. Аппарат этот состоит из большой выпаривателыюй чашки А, в которую вставляется стеклянный колокол В.… … Большая медицинская энциклопедия

Список стеклянной лабораторной посуды и стеклянного лабораторного оборудования — Эта страница информационный список. См. также основную статью: лабораторная посуда В список входит стеклянная лабораторная посуда, а также простейшие аппараты и приборы в виде стеклянной посуды … Википедия

Посуда химическая лабораторная — изделия из стекла, кварца, фарфора, платины и др. материалов, применяемые для препаративных и химико аналитических работ. П. х. л. должна быть устойчива к воздействию химических реагентов, легко отмываться от загрязнений, а материал её… … Большая советская энциклопедия

Лаборатория химическая* — Общее устройство. Л. может быть названо всякого рода помещение, приспособленное для производства химических исследований. По характеру работ отличают Л. органической химии, аналитической химии, разного рода химико технические Л. и пр. Из… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Лаборатория химическая — Общее устройство. Л. может быть названо всякого рода помещение, приспособленное для производства химических исследований. По характеру работ отличают Л. органической химии, аналитической химии, разного рода химико технические Л. и пр. Из… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Источник

Аппарат Киппа — прибор для получения газов

Аппарат Киппа — прибор автоматического действия для получения газов путем взаимодействия твердого и жидкого реагентов. Устройство изготовлено из стекла и требует умелого обращения, иначе возможны несчастные случаи: от ожогов кислотой до пожара и даже взрыва горючего газа, например, водорода.

Аппарат Киппа — его еще называют газогенератор Киппа, назван по фамилии голландского аптекаря Петера-Якоба Киппа. Он владел компанией, которая в XIX веке разработала и выпускала эти приборы. Газогенератор Киппа был основан на похожем устройстве, которое массово выпускалось в Германии — на огниве Дёбернейера (зажигалке Дёбернейера). Там использовался тот же принцип, на котором стал работать аппарат Киппа: водород, который потом самоподжигался на воздухе в присутствии катализатора, получался при взаимодействии серной кислоты и цинковой пластины. Чтобы остановить горение и химическую реакцию, достаточно было перекрыть выпускной клапан и давление газа оттесняло кислоту от пластины. В отличие от огнива Дёбернейера, аппарат Киппа более универсален и подходит для получения различных газов.

Для чего пригоден газогенератор Киппа

Предназначен он, главным образом, для применения в лабораториях, демонстрации опытов, выполнения учебных работ. В научных исследованиях ученые предпочитают пользоваться баллонами с газом — так проще и безопаснее. Газогенератор часто используют аквариумисты.

Прибор подходит для получения разных газов. Чаще всего с его помощью получают:
— водород (взаимодействием цинка и соляной кислоты);
— углекислый газ CO₂ (мрамор, мел или известняк CaCO₃ и соляная кислота);
— ацетилен C₂H₂ (карбид кальция CaC₂ и вода);
— хлор (перманганат калия KMnO₄ и соляная кислота);
— сероводород H₂S (сульфид железа FeS и соляная кислота);
— оксид азота NO (медь и азотная кислота).

Как устроен аппарат Киппа

Прибор состоит из трех основных частей:

1. Внизу: полусферический резервуар, соединенный горловиной с шаром-реактором, расположенным над резервуаром.
2. Газоотводная трубка со стеклянным краном или зажимом Мора, которая подсоединяется к отводу реактора.
3. Вверху: воронка со сферическим расширением и с длинным носиком-стоком, который проходит через весь прибор до самого дна. Воронка вставляется в горловину реактора герметично.

Дополнительно используются:

— Предохранительная склянка Вульфа, через которую пропускается получаемый газ, чтобы очистить его от возможных капелек кислоты и кусочков твердого реагента. При необходимости склянку Вульфа можно соединить с другим промежуточным сосудом для осушения газа.
— В верхнюю воронку обычно вставляют предохранительную воронку, которая поглощает пары кислоты.
— Резервуар часто тоже снабжают отводом с пробкой, через который удобно сливать использованную кислоту и промывать аппарат.
— Между резервуаром и реактором устанавливают или решетку, на которую насыпают твердый реагент, или пробку с перфорацией, которая не мешает кислоте взаимодействовать с твердым реагентом в реакторе.
— Манометр и другие приспособления для того, чтобы обеспечить поддержание определенного давления газа.

Как действует газогенератор Киппа

В собранный прибор через боковой отвод реактора насыпают твердый реактив. Реактив должен быть в виде кусочков, а не мелкого порошка (порошок вступает в реакцию слишком быстро). Потом на отвод надевается резиновая трубка с открытым краном или зажимом.

Следующий шаг — залить через воронку жидкий реактив, так чтобы его уровень достиг твердого реактива в реакторе и началась химическая реакция.

Примерно в течение 5 минут ждут, чтобы газ полностью вытеснил воздух из аппарата, и закрывают кран (зажим) на газоотводной трубке. Давление газа вытеснит всю жидкость из реактора обратно в воронку и реакция прекратится.

Аппарат готов к работе. Стоит открыть газоотводную трубку, как давление газа уменьшится, жидкость поднимется до реактора, химическая реакция запустится вновь и газ будет генерироваться до тех пор, пока не закончится весь реактив. Чтобы прекратить выделение газа, достаточно перекрыть газоотводную трубку, поэтому этот газогенератор и называют аппаратом автоматического действия.

Источник

Презентация: Аппарат Киппа

Описание презентации по отдельным слайдам:

Описание слайда:

Презентация:
Аппарат Киппа
Составил: Канин Евгений
11 «л» класс

Описание слайда:

Аппарат Киппа — универсальный прибор для получения газов действием растворов кислот и щелочей на твёрдые вещества.

Прибор создал голландский аптекарь Петер-Якоб Кипп в 1853 году на основе изобретенного в 1823 году «огнива Дёберейнера», созданного химиком Иоганном Вольфгангом Дёберейнером.

Описание слайда:

Устройство прибора
Аппарат Киппа изготовляется из стекла и состоит из нескольких частей:
1. Верхний сосуд;
2. Колба-реактор ;
3. Газоотводная трубка;
4. Нижний сосуд.
Колба-реактор имеет верхнюю шаро-образную часть с тубулусом, в который вставляется газоотводная трубка, снаб-женная краном или зажимом Мора, и нижний резервуар в виде полусферы. Нижний резервуар и колба-реактор разделены резиновой или пластиковой прокладкой с отверстием, через которое проходит в нижний резервуар длинная трубка воронки, доходящая почти до дна.

Описание слайда:

Принцип действия
Раствор в нижнем резервуаре прибора служит затвором, препятствующим выделению газа обратно через воронку во время опыта. Нижний резервуар обычно имеет тубулус, закрытый притёр-той стеклянной пробкой: он необходим для слива жидкости после использования прибора.
На прокладку через боковой тубулус шпателем насыпают твёрдые вещества (мрамор, цинк, алюми-ний, сульфид натрия, сульфит натрия). Тубулус закрывается пробкой с газоотводной трубкой. Затем при открытом кране или зажиме в верхнюю воронку заливается раствор реагента. Когда уровень жид-кости достигает вещества на прокладке, начинается химическая реакция с выделением газа.
При закрытии крана давление выделяющегося газа выдавливает жидкость из реактора в верхнюю часть воронки. Реакция прекращается. Открытие крана приводит к возобновлению реакции.
Аппарат Киппа относится к аппаратам периоди-ческого действия.

Описание слайда:

Уравнение реакции получения углекислого газа
CaCO3+2HCl=CaCl2+H2O+CO2↑
Мрамор добавляем в средний сосуд, снабженный газоотводной трубкой с краном. В верхний наливаем соляную кислоту, которая, заполнив нижний сосуд, поступает в средний и взаимо-действует с мрамором. Выделяющийся газ выходит через газоотводную трубку, проходит через ловушку для паров кислоты, которую можно заполнить, например раствором соды.

Описание слайда:

Если Вы считаете, что материал нарушает авторские права либо по каким-то другим причинам должен быть удален с сайта, Вы можете оставить жалобу на материал.

Источник

Особенности аппарата Киппа Simax

Аппарат Киппа Simax — сделанный из знаменитого чешского стекла прибор для получения газа взаимодействием жидких и твердых веществ. Интересно, что назван он не по фамилии изобретателя, а по фамилии владельца компании, разработавшей и наладившей выпуск этих аппаратов. Им был Петер-Якоб Кипп, голландский аптекарь. Аппарат, называемый еще газогенератором Киппа, был разработан на базе огнива или зажигалки Дёбернейера, но стал её более усовершенствованным и универсальным вариантом.

Особенности

В аппарате Киппа присутствуют четыре важнейших элемента, это:

• колба-реактор с резервуаром, соединяющимся с колбой через узкий «перешеек»;
• воронка с очень длинным стеблем — он доходит почти до дна аппарата;
• газоотводная трубка с краном, присоединяемая к резервуару;
• устанавливаемая в горловину воронки другая воронка — предохранительная, защищающая от испарений или случайных выбросов при работе с аппаратом.

Воронка с колбой-реактором, газоотводная трубка с резервуаром, и воронки — основная с предохранительной, соединяются с помощью пришлифованных конусов.

Процесс изготовления

Части аппарата выдувают и формуют из боросиликатного стекла, подвергают закалке и отжигу для придания им большей механической прочности и стойкости к перепадам температуры. Конусные соединения пришлифовывают. На элемент ы наносят маркировку: значок бренда и показатель размера взаимозаменяемых конусов. После этого газогенератор проходит окончательный контроль качества, он готов к сборке и применению.

Для чего предназначен

Используется аппарат Киппа для получения водорода в первую очередь. Также он подходит для получения:
• углекислого газа;
• сероводорода;
• хлора;
• окиси азота;
• ацетилена.

Как правило в качестве твердого реагента используется какой-либо металл или оксид, а в качестве жидкого кислота, соляная или азотная.

Особенности применения

В крупных лабораториях чаще используют баллоны с уже готовым газом, закупленным на предприятии-изготовителе. Тем не менее, Аппарат Киппа применяется в небольших и учебных лабораториях, а также в аквариумистике.

Работают с ним так:
• в реакторную колбу через боковой отвод насыпают кусочки твердого реактива (именно кусочки, так как порошок вызывает слишком быстрое течение реакции);
• через воронку наливают кислоту или другой необходимый реактив так, чтобы он достиг твердого вещества и между ними началась реакция;
• примерно через пять минут выделяемый в процессе реакции газ полностью вытесняет из аппарата воздух. По достижении этого газоотводную трубку перекрывают с помощью крана. Давление газа заставляет жидкость из реакционного сосуда вернуться в воронку, что вызывает прекращение химической реакции.

Если кран открыть снова, то реакция возобновится, и будет продолжаться либо до следующего закрытия крана, либо пока не закончится какой-то из реагентов.

Какие варианты предлагает компания

У нас вы можете купить газогенератор объемом 500 мл, 100 мл или 2000 мл. Аппарат Киппа для получения водорода и многих других газов Simax выгодно отличается от конкурентов:

• очень высоким качеством стекла и шлифов;
• продуманной формой всех элементов;
• стеклом, стойким к воздействию температуры и практически любых реагентов;
• сравнительно высокой для стекла прочностью.

При бережном обращении и соблюдении техники безопасности чешский прибор прослужит неограниченно много времени.
