Для чего нужна экранирующая оплетка в кабеле

Экранирующая оплетка для кабеля

Подписка на рассылку

Экранирующая оплетка широко применяется в производстве кабельно-проводниковой продукции для защиты токопроводящих жил от электромагнитных, индуктивных, емкостных и других видов помех. Существует несколько разновидностей оплеток, отличающихся друг от друга конструкцией, материалом изготовления и физико-техническими характеристиками. Некоторые марки оплеток допустимо применять в качестве самостоятельных проводников электричества (обычно используются в качестве проводов для заземления).

Экранирующая оплетка для кабеля металлическая. Виды и эксплуатационные характеристики

Чаще всего экранирующие оплетки производятся из медных проволок, которые в зависимости от последующего применения могут быть покрыты оловом, оловянно-свинцовым сплавом, серебром или никелем. Также существует экранирующая оплетка, в которой в качестве проводников используются сплав меди с алюминием. Провода в оплетке переплетены таким образом, что ее диаметр и длина могут быть увеличены на несколько расчетных единиц.

Медные оплетки подразделяются на следующие виды:

• ПМЛ (покрытие оловянно-свинцовый припой или олово);
• ПМЛОО (покрытие олово);
• ПМЛОС (покрытие серебро);
• ПМЛОН (покрытие никель).

Оплетки, изготовленные из алюмо-медного сплава, подразделяются на такие марки, как:

• ПБАМО (покрытие оловом);
• ПБАМС (покрытие серебро);
• ПБАМН (покрытие никель).

Расчетная температура эксплуатации экранирующих оплеток марок ПМЛ, ПМЛОО и ПМЛОС — до +150 °С, все остальные — до 200 °С. Срок службы может достигать 25 лет (20 лет для ПМЛ).

Независимо от типа металла лужения экранирующая оплетка для кабеля металлическая ПМЛ производится в диаметре до 2х4 до 40х55 (возможны и другие варианты), где первая цифра — минимальный диаметр, вторая цифра — максимальный диаметр (при растяжении плетенки).

Как правильно экранировать кабель в домашних условиях

Экранирование кабеля рассматривает отдельное направление в электронике. Тип используемой оплетки и способ ее установки зависят от вида защищаемого кабеля (силовой, высокочастотный, акустический и т. д.), типа и интенсивности электрических помех, которые следует устранить полностью или частично (уменьшить их воздействие на токопроводящие жилы).

Самому экранировать кабель в домашних условиях при использовании металлической оплетки не является сложной задачей. Весь процесс экранирования сводится к пропусканию через оплетку кабеля целиком или его отдельных изолированных проводов (в этом случае кабель потребуется разделывать). Важно лишь следить, чтобы экран плотно прилегал к экранируемому проводнику (именно поэтому оплетка выполняется таким образом, что ее диаметр может быть сужен или расширен).

Затем один или оба конца экрана (зависит от типа устраняемых электрических воздействий) заземляются. В некоторых ситуациях (например, при экранировании длинных высокочастотных кабелей) с «землей» могут быть объедены какие-либо центральные участки экрана. В других случаях, чтобы правильно экранировать кабель, требуется использование радиоэлектронных компонентов — обычно резисторы или емкости, но это отдельная тема.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку экранированного кабеля по выгодным ценам.

Источник

Что значит экранированный кабель и сфера его применения

Подписка на рассылку

Довольно часто на промышленных объектах, в производственных цехах, офисных зданиях и т. д. возникает потребность совместной прокладки кабелей различного назначения в одной траншее, лотке, кабельном канале и пр. Изоляция токопроводящих жил и оболочка кабелей не обеспечивают действенной защиты от электрических шумов и паразитарных электромагнитных излучений, возникающих благодаря токам, протекающим по кабелю, и негативно влияющих на работу оборудования. Для таких условий прокладки потребуется кабель с экранированными жилами.

Для чего нужен экранированный кабель

В зависимости от условий эксплуатации, кабели могут являться не только источниками электромагнитных волн, но и выступать в роли антенны, улавливающей наведенные излучения. Экран, входящий в конструкцию кабеля, служит для его защиты от внешних помех, создаваемых другими источниками, а также не позволяет внутреннему магнитному полю оказывать воздействие на кабели, проложенные рядом. Кроме того, экран дает возможность выполнить заземление кабеля, а при соединении отрезков кабеля с помощью муфт – исключить возникновение разности потенциалов на его оболочке. Экранированный кабель выпускается с экранами, изготовленными из электропроводящей бумаги, специальных полимерных композиций, фольгированных лент, в виде повива или оплетки из медной проволоки, а также в комбинированном варианте.

Схема экранированного кабеля

Свойства экранированного кабеля напрямую зависят от его целевого назначения, поэтому конструкция кабелей разного типа отличаются друг от друга. Для силовых кабелей с номинальным напряжением до 3 кВ экран на скрученные токопроводящие жилы обычно накладывается общий экран из фольгированного материала или оплетки из медной проволоки, а у кабелей для передачи данных, помимо общего экрана, защищенными от воздействия электромагнитных полей могут быть индивидуальные пары. Маркировка экранированных кабелей отличается от других типов кабеля наличием в буквенной аббревиатуре литеры «Э». Однако для силовых кабелей на напряжение выше 6 кВ наличие экрана в конструкции является обязательным, поэтому буква «Э» в обозначение экранированного кабеля может не вноситься.

Типы экранированных кабелей

По своему назначению, экранированный кабель с медными или алюминиевыми жилами может быть:

• силовой, рассчитанный на переменное напряжение до 220 кВ частотой до 50 Гц. В зависимости от величины напряжения, экран может накладываться непосредственно на токопроводящие жилы или после их изоляции.
• контрольный, используемый для передачи сигналов от различных датчиков к измерительным приборам. В этом случае применение экранированного кабеля требуется для защиты передаваемых сигналов от воздействия внешних электромагнитных помех.
• комбинированный, состоящий из силового и управляющего кабеля, заключенных в одну оболочку. Экранированный кабель такого типа выпускается обычно в резиновой изоляции и используется для управления и подключения к силовым сетям различных передвижных механизмов. Экран служит для защиты управляющих сигналов от помех, создаваемых питающими токопроводящими жилами, передающими переменное напряжение до 10 кВ.
• сигнально-блокировочный, предназначенный для прокладки в условиях, требующих повышенной защиты о воздействия внешних электромагнитных излучений. Широко используется в охранной и противопожарной сигнализации.
• передачи информации, применяемый в цифровой телефонной связи и компьютерных коммуникациях. Как и все другие виды кабельной продукции, кабель экранированный для структурированных систем связи, выпускается для внешней и внутренней прокладки.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку экранированного кабеля по выгодным ценам.

Источник

Назначение экранирования кабелей и используемые для этого материалы

Подписка на рассылку

В конструкции кабелей для сетей энергораспределения используются различные типы экранирования. Экраны используются для того, чтобы защитить цепи от влияния электромагнитных полей токов, которые проходят по кабелю. Кроме того, они применяются для обеспечения симметрии электрического поля внутри жил самого кабеля. В качестве стандартного материала для экранирования используется медная фольга. Однако для придания изделиям лучших экранирующих свойств используются и другие материалы, которые лучше подходят для целей экранирования.

Электромагнитные помехи и способы борьбы с ними.

Кабели могут выступать как источником, так и приемником электромагнитного излучения. В качестве источника, проводка передает электромагнитные шумы на различное оборудование, непосредственно подсоединенное к ней, или находящееся в непосредственной близости. Кроме того, кабели могут выступать своеобразной антенной, излучающей помехи в окружающее пространство. В качестве приемника электромагнитных помех кабель может улавливать излучение, испускаемое другими кабелями или приборами, находящимися поблизости.

Все электромагнитные шумы принято классифицировать следующим образом:

Назначение экранов кабелей заключается в том, чтобы оградить проводку и приборы от этих шумов. В зависимости от силы электромагнитного излучения используются те или иные виды экранирования кабелей.

Используемые материалы экранов кабелей.

Для того чтобы подавить электромагнитные шумы различной интенсивности используются различные типы материалов. Также выбор материала для экранирования зависит и от типа изоляции, применяемой в кабеле. Для экранирования применяют следующие материалы экранов кабелей:

В зависимости от типа изоляции и типа используемого материала, экран может устанавливаться в различных местах. Он может быть наложен поверх поясной изоляции или поверх изоляции жил. Причина, по которой материалы для экранирования и изоляции имеют взаимозависимость, заключается в том, что они должны обладать близкими по своему значению температурными коэффициентами, чтобы свести к минимуму вероятность образования пустот между изоляцией и экранированием при нагреве кабеля.

Варианты наложения материала для экранирования.

Кроме непосредственно самого типа материала имеет значение и тот метод, каким он был уложен. Наиболее распространены следующие виды экранирования:

1. Оплетка (Рис. 2) обеспечивает высокую гибкость кабеля и отлично препятствует низкочастотным помехам.

2. Пленка. Как правило, пленочные экраны изготавливаются из медной или алюминиевой фольги. Такой тип покрытия отличается своей дешевизной и малым весом. Пленочное экранирование хорошо справляется с высокочастотными помехами.

3. Экран типа French Braid. Состоит из 2х встречных многожильных спиралей, состоящих из медных жил.

Источник

Экранированный кабель: где и как применяется

Экранированный кабель часто используется в промышленных зонах производства, различных офисных зданиях, цехах и предприятиях. Часто возникает потребность проложить кабельную систему через траншею или канал, и иногда кабели разного назначения создают вредоносные электромагнитные излучения, электрические шумы. Как итог: нарушается работа технического оборудования. Эту проблему можно решить, проложив специальный экранированный кабель.

Условия в работе электротехнического оборудования разнообразны, и используется оно всегда по-разному. Порой кабельную систему проводят для улавливания определенных частот, в качестве антенны.

Для чего именно нужен экранированный кабель

Экранированный провод обеспечивает бесперебойную электрическую работу без помех и шумов благодаря специальному экрану, даже если рядом проложено огромное количество источников энергии. Также специальный экран не позволяет магнитному полю кабеля не оказывать никакого вредоносного воздействия на другие проложенные рядом кабели. Экранирование обеспечивает надежную заземленность проводу. Состав экрана для экранированного кабеля при производстве бывает разным: это комбинация электропроводящей бумаги, фольгированных лент, медной или алюминиевой проволоки и полимерных добавлений.

У экранированного кабеля есть разные свойства и виды назначения. По этой причине конструкции проводов всегда отличаются друг от друга в зависимости от типа.

Механизм работы и применения экранированного кабеля:

Схема экранированного кабеля

Классификация экранированных проводов

Есть разные типы того, как можно экранировать провод. Это зависит от цели назначения кабеля. Поэтому, есть следующие типы назначения экранированного кабеля с медными или алюминиевыми жилами:

Как экранировать кабель

Самостоятельно сделать защитный экран для кабеля практически невозможно, к тому же, лучше не заниматься этим без опыта или хотя бы профильного образования. Лучше довериться фабричным кабельным проводам, которых огромное количество в магазинах. Защита помещается под основную оболочку провода. Самостоятельная облицовка провода требует бережного отношения и аккуратности, чтобы полотно оставалось целостным и без повреждений.

Обычно, провода экранируют двумя способами материалов: создается либо оплетка, либо цельное покрытие из фольги. Фольга имеет свои плюсы и минусы. По-простому, это тонки слой алюминия. Используя метод оплетки проволокой, обеспечивается высокий уровень заземления. Считается одним из самых надежных способов, но недостаток в том, что могут образовываться минимальные бреши в поверхности. Размер их зависит от толщины и длины проволоки.

Заключение: что важно учитывать при покупке экранированного кабеля

Чтобы экранирование проводов было эффективным, есть следующие рекомендации при покупке и эксплуатации:

Ассортимент проводной проводки с защитным экранированием сейчас достаточно разнообразен, поэтому при выборе стоит грамотно учесть и рассчитать все нюансы среды и условий. Перед подключением важно ознакомиться с назначением каждого кабеля, окружающую среду, возможность электромагнитных помех и шумов. Только при расчётливом подходе, эффективность экранирования будет на высоком уровне, и обеспечена защита.

Источник

Для чего кабелю экран?

Ответ на поставленный в заголовке вопрос вроде бы ясен: для защиты от помех.

Проблема применения экранированных кабелей все еще не имеет однозначного решения.

Но тщательный анализ показывает, что этот ответ — неоднозначный. От внешних помех или от переходных помех внутри кабеля? А как защищает экран от помех, излучаемых самим кабелем? Есть ли другие, эффективные и недорогие приемы защиты от помех? Как связаны параметры кабеля с присутствием экрана? Некоторые из поставленных вопросов мы и рассмотрим.

В одних стандартах на кабельные системы экранированные кабели поддерживаются, в других они служат альтернативой неэкранированным. Самая общая рекомендация такая: сначала выжать максимум из неэкранированных кабелей, а уж если это окажется недостаточным, то тогда применять более дорогие и сложные экранированные системы.

Известны две стадии защиты кабеля от помех:

а. симметрирование и подбор шагов скрутки;
б. экранирование, внешнее и внутреннее.

Симметрирование

В скрученной (витой) паре провода меняются местами — этим достигаются симметричные условия возбуждения помехи в проводах пары, т. е. баланс. В идеально симметричной паре помехи, наведенные в проводах пары, взаимоуничтожаются (см. Рисунок 1). На практике полного баланса, конечно, не бывает, и некая результирующая помеха остается. То же самое можно сказать и относительно излученной помехи: чем лучше баланс пары, тем меньше витая пара излучает наружу, в окружающую среду (см. Рисунок 1).

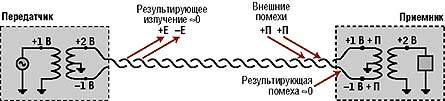

Рисунок 1. Излучение наружу и помехозащищенность.

В многопарном кабеле витые пары влияют друг на друга. Если пары скрутить с одинаковым шагом, то влияние их друг на друга будет почти таким, как если бы они не были скручены вовсе. Поэтому стараются скручивать пары с разными шагами, расчет взаимного соотношения которых представляет довольно сложную задачу. Окончательный подбор шагов скрутки делают экспериментальным путем.

Для достижения максимальной симметрии (баланса) пары требуется следующее:

Рассмотрим эти условия более детально.

Прецизионное изготовление проводов пары. На стабильность элементарной ячейки (шага скрутки) пары влияет точность, с которой выполнены провода, входящие в пару. Так как размеры провода по длине (в основном — диаметр изоляции) меняются, на такую же мизерную величину изменяются и размеры элементарной ячейки. Поскольку таких ячеек очень много, то суммарная помеха оказывается весьма существенной. Следовательно, нужно точно выдерживать диаметр и эксцентриситет изоляции провода, ее диэлектрические характеристики при изготовлении.

Точно выдерживаемый шаг скрутки. Здесь — то же самое: нестабильный шаг приводит к разбросу размеров элементарной ячейки по длине. Данный фактор также крайне слабый, но интегральный эффект от огромного числа шагов существенен. Поэтому важно использовать такой метод скрутки проводов, который дает наибольшую точность шага скрутки, даже ценой уменьшения производительности технологического оборудования.

Оптимальное соотношение шагов скрутки. В многопарном кабеле степень влияния между парами зависит еще и от выбора соотношения шагов скрутки соседних пар. Этой проблемой в кабельной технике занимались самые светлые головы; результатами их работы мы и пользуемся. Здесь не место обсуждать соответствующие труды, но замечу, что существует математически рассчитанное соотношение шагов скрутки соседних пар многопарного кабеля. Исследования этого вопроса ведутся до сих пор, так что процесс еще не завершен. На практике, во-первых, точно выдержать это соотношение невозможно — не бывает такого технологического оборудования; во-вторых, реальные размеры проводов и пар не точно соответствуют заложенным в расчет. Приходится шаги скрутки пар подбирать опытным путем, экспериментируя с большим количеством образцов кабеля. Результатом является то, что у различных изготовителей шаги скрутки пар разные.

Экранирование

Если симметрирования пар недостаточно, приходится применять еще и экранирование. В случае, когда необходима защита от внешних помех, окружают экраном весь сердечник кабеля. Ежели требуется перекрыть путь помехам внутри кабеля, между его парами, то следует заэкранировать каждую пару. Для решения обеих задач экранируют каждую пару в отдельности, а потом еще накладывают и общий экран. В связи с этими особенностями вводятся специальные обозначения кабеля. Об этом несколько раз приходилось уже писать (впервые — в LAN, сентябрь 1996 г., с. 46-49), но до сих пор нет однозначности в определениях и обозначениях конструкций кабелей.

Компании-изготовители вносят немалую путаницу, используя для одних и тех же конструкций разные аббревиатуры. Поэтому стоит вернуться к обозначениям и ввести последовательную классификацию четырехпарных (и не только) кабелей, в зависимости от количества и состава экранов. Более или менее стройная система изложена в Таблице 1, а соответствующие конструкции показаны на Рисунке 2.

Рисунок 2. Типы и обозначение четырехпарных кабелей.

Надо заметить, что рассмотренная классификация не представляет ничего нового для кабельной промышленности. Тем не менее понадобилось несколько лет, чтобы она стала достоянием смежной отрасли — структурированных кабельных систем. При заказе кабеля следует в тексте применять термин «экранированный», чтобы избежать ошибки, так как существует путаница с терминами Screened и Shielded. Предлагается термин Shielded использовать только для тех случаев, когда экран имеет сложную конструкцию (фольга + оплетка).

Внешний экран кабеля бывает двух видов: одинарный — из алюмополимерной пленки, и двойной — из фольги и оплетки медной луженой проволокой. В первом случае экрану часто присваивают букву F (Foiled), во втором — S (Shielded). Пары в кабеле обычно окружены одинарными экранами из фольги или алюмополимерной пленки. В кабельной технике встречаются и двойные экраны витых пар, но в компьютерных сетях они почти не используются.

Конструкции общих кабельных экранов имеют существенные отличия. Если экран выполнен из продольно наложенной фольгированной пленки, то она лежит обычно алюминиевой стороной внутрь, к сердечнику кабеля, и по этой же стороне прокладывают дренажный проводник. Если же поверх фольгированной пленки наложена еще оплетка, то в этом случае слой алюминия часто повернут наружу, и оплетка соприкасается с ним.

Экран из фольгированной полимерной пленки может выполняться с нахлестом или с продольным швом типа кровельного. Иногда такой шов герметизируют путем склейки полимерной пленки. Как правило, в конструкцию экрана входит дренажная проволока, проложенная для шунтирования порывов фольги, которые могут возникнуть при производстве работ.

Оплетка проволоками также имеет свои особенности: от ее плотности и других параметров зависят экранирующие свойства, по частотным характеристикам отличающиеся от фольгового экрана. По этой причине эффективно именно совместное использование фольги и оплетки. Наилучшим современным кабельным экраном можно считать сочетание наложенной вдоль кабеля фольгированной пленки и оплетки проволоками поверх нее.

Большую роль играет толщина фольги, используемой для экранирования витых пар. Если фольга толстовата, то и кабель станет слишком толстым, грубым, негибким. Если же фольга тонковата, то эффективность и прочность экрана снижаются. Различные компании-изготовители, оптимизируя экран, применяют фольгу толщиной от 20 до 100 мкм.

Экран, наложенный на витую пару, уменьшает ее волновое сопротивление (impedance). По этой причине изоляция (диэлектрическое покрытие) проводов витой пары делается или более толстой, или пористой. Это нужно для того, чтобы довести импеданс до 100 Ом — стандартного значения для компьютерной проводки. Оба фактора (и экран, и утолщение изоляции) увеличивают диаметр кабеля, что нежелательно: число кабелей, которое можно проложить в монтажном коробе или желобе, уменьшается. Использование пористой изоляции также нежелательно: требуется специализированное оборудование для изготовления таких кабелей, из-за чего производство их удорожается. Кроме того, пористая изоляция неустойчива, легко сминается и плохо держит форму. Из-за указанных недостатков пористая изоляция применяется намного реже, чем сплошная.

Промышленные образцы

В Таблицах 2 и 3 приведены результаты разборки имеющихся у автора образцов экранированных кабелей, предназначенных для локальных компьютерных сетей (LAN-кабелей). Образцы делятся на две группы: кабели с некранированными витыми парами и общим экраном (см. Таблицу 2) и дважды экранированные кабели — с общим экраном и витыми парами, экранированными фольгой (см. Таблицу 3).

Данные, приведенные в Таблицах 2 и 3, списаны с оболочек кабелей. Обращает на себя внимание (см. Таблицу 2), что проверка технических характеристик кабелей выполнялась различными испытательными лабораториями, как американскими (UL, ETL), так и европейскими (EC DELTA). Некоторые изделия не имеют отметок о проверке, но содержат ссылки на соответствие стандартам (EIA/TIA 568A; ISO/IEC 11801; CSA PCC FT1). Экран чаще всего обозначен словом SHIELDED, но иногда указывают и тип экрана (FTP).

В Таблице 3 следует обратить внимание на разницу в конструкции экранов отдельных пар: обмотка фольгированной пленкой — у европейских отделений компаний Siemens и AMP, а продольно наложенная фольгированная пленка (с нахлестом) — у израильской компании Teldor.

Какой кабель выбрать?

В литературе очень мало сопоставлений экранированных и неэкранированных кабелей. Опубликованные материалы касаются по отдельности тех и других, а сравнения двух видов кабелей, как правило, не содержат. Авторы статей как будто сговорились не помещать в одной и той же публикации результаты по экранированным и неэкранированным кабелям. По существу, не удается найти и практических рекомендаций, хотя они так необходимы. Все сказанное очень странно: дискуссии о том, какие кабели следует применять, идут в России во множестве и непрерывно.

Более того — и распространенность обоих типов кабеля в различных странах Европы также вызывает недоумение (см. Таблицу 4). Например, в Германии и Франции большинство проложенных кабелей — экранированные (в Германии больше STP, во Франции — FTP). В Великобритании же намного больше проложено неэкранированных кабелей (86%!). Как следует из опубликованных данных, подобная картина и в США. Возникает мысль, что использование тех или иных кабелей зависит не от их технических характеристик, а от решений государственных органов. Для России, насколько известно, такие решения только готовятся.

В связи с последним замечанием надо сказать следующее. К настоящему времени, на мой взгляд, совершенно недостаточно накопленных научных и технических знаний, чтобы сделать соответствующий выбор. Более семи лет мне приходилось отвечать на вопросы о кабелях для компьютерных сетей. Много раз меня спрашивали: какой выбрать кабель — экранированный или нет? Но ни разу не была поставлена задача о критериях такого выбора, о научном подходе. Вместе с тем есть возможность относительно небольшими усилиями внести ясность в эту проблему, проведя соответствующие исследования, например, в ОКБ кабельной промышленности или МТУСИ. Задуманная ассоциация поставщиков структурированных кабельных систем могла бы взять это дело под свое покровительство. Хотелось бы надеяться, что важность поставленной проблемы ни у кого не вызывает сомнений.

Давид Яковлевич Гальперович — кандидат технических наук, старший научный сотрудник ОКБ КП, доцент МТУСИ. С ним можно связаться по тел.: (095) 583-5472.
