Для чего нужна опорная плита

опорная плита

3.5 опорная плита: Основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом.

3.6 опорная плита (bedplate): Основной несущий элемент, который крепится к раме машины для обеспечения испытаний.

Смотри также родственные термины:

3.1 опорная плита (стенд) (bedplate): Основной несущий элемент, на котором закрепляется рама машины с целью проведения испытаний.

Полезное

Смотреть что такое «опорная плита» в других словарях:

ОПОРНАЯ ПЛИТА — опорная подушка, стальная, а в старых мостах чугунная четырехугольная толстая отливка в виде плиты, являющаяся составным элементом опорных частей. Назначение О. п. равномерно распределять давление опорных частей на нижележащую кладку. Для… … Технический железнодорожный словарь

опорная плита — Плита для поддержания фильеры или волочильной доски в формирующих прессах. [http://www.manual steel.ru/eng a.html] Тематики металлургия в целом EN support plate … Справочник технического переводчика

ОПОРНАЯ ПЛИТА — ОПОРНАЯ ПЛИТА, в архитектуре поддерживающая структура, такая как брус, балка, подушка каменной кладки, обычно располагаемая над проемами (окна, двери и т.п.) с целью распределения нагрузки … Научно-технический энциклопедический словарь

Опорная плита — – основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом. [ГОСТ 24379.1 2012] Рубрика термина: Плиты Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника … Энциклопедия терминов, определений и пояснений строительных материалов

опорная плита (вибратора) (сейсм.) — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN base plate … Справочник технического переводчика

опорная плита активной зоны ядерного реактора — опорный настил активной зоны ядерного реактора — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы опорный настил активной зоны ядерного реактора EN core support floorcore support plate … Справочник технического переводчика

Источник

Опорные плиты: преимущества и область применения

Хоть и опорные плиты в большинстве строительных конструкций являются скрытыми, они выполняют важнейшую роль в постройке зданий и конструкций, так как именно они берут на себя всю основную нагрузку здания, поэтому их качество несомненно должно быть проверенным. Компания, расположенная по ссылке https://zhbi24.ru/, может предоставить вам качественную продукцию.

Опорная плита изготовляется из бетона марки М-200. Такие плиты можно использовать не только в постройке зданий, но и при строительстве дороги. Также в эти плиты можно устанавливать на кабельные колодцы марки ККС.

Опорная плита является одной из основополагающих элементов при сооружении подземных коммуникаций, которые проходят под дорогой. Ведь именно благодаря опорным плитам не происходит проседание дороги. На опорные плиты кладут опорное железнодорожное полотно, на которые опираются так званые быки мостов. Такие бетонные плиты широко используются в промышленном и жилом строительстве, с условием того, что там отсутствуют агрессивные среды.

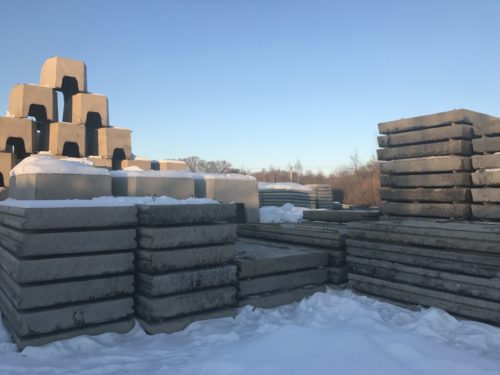

В современном российском рынке есть несколько самых распространенных типов опорных плит. Это плита ОП1-д., а также ОП1-к. Они имеют прямоугольную форму, и различаются по форме и высоте отверстий.

К примеру, в опорной плите ОП1-к можно применить обычный круглый люк, в то время, как у плиты ОП1-д. можно использовать только прямоугольную решетку. В названии опорных плит буква «К» означает короткая.

Также в отечественном строительстве нередко используется опорная плита ПО–10. Её основная функция — защита железобетонных колодцев от негативных воздействий сверху.

Также опорная плита может изготовляться в сочетании букв «л» (что означает плита для лёгких чугунных люков) и «т» (для тяжёлых люков). В тех случаях, когда опорная плита является усиленной, то к её маркировке спереди добавляют букву «У».

Плиты перекрытия каналов:

Канальные плиты (также известные под именем плиты каналов) применяются в перекрытии каналов теплотрасс, а также кабельных каналов по железобетонным лоткам. Такие плиты широко востребованы в строительстве дорожного полотна.

Зачастую плиты каналов используют для прокладки трубопровода различного назначения, электрошин, электрокабелей. Также, кроме строительства дорог такие плиты применяются в сооружении многоэтажных жилых домов и подземных паркингов. Для армирования канальных плит используется сталь, а при эксплуатации в агрессивной среде используется дополнительное защитное покрытие. Использование канальных плит в строительстве дорог существенно облегчает выполнение различных трудоемких задач.

Источник

Опорные плиты для безопасного обустройства входа в колодец

Устройство сборного колодца в ряде случаев предусматривает использование вместо опорного кольца такую конструкцию, как опорная плита

Опорная плита и ее назначение

В отличие от кольца плита обладает квадратной формой и довольно внушительными габаритами – 160 * 160 см. Это позволяет равномерно распределять нагрузку на расположенный под ней колодец. Такой подход к обеспечению безопасной эксплуатации колодца предохраняет его от преждевременного разрушения. Опорная плита обязательно используется при расположении колодца на проезжей части. Принимая на себя максимальную нагрузку и распределяя ее по своей поверхности, опорная плита не дает оказывать избыточное давление на колодец. Таким образом, он полностью защищен от внешних повреждений.

При расположении колодца на проезжей части автодорог опорная плита должна использоваться обязательно. При ее отсутствии вокруг колодца образуется сильное проседание дорожного полотна, что негативно сказывается на сроке эксплуатации колодца и чревато частым его ремонтом.

Опорные плиты ОП от завода ЖБИ-4

Завод ЖБИ-4 предлагает опорные плиты ОП двух модификаций: оп-1к и оп-1д. По внешним габаритам – длине и ширине они абсолютно идентичны – 160*160 см.

Выбор в пользу одной или другой модификации зависит от предназначения самого колодца. Для колодцев с обычным чугунным люком выбирают плиту ОП-1к с круглым отверстием под люк, а для обустройства слива необходима опорная плита ОП-1д с прямоугольным отверстием под решетку ЛРС.

Плита опорная УОП

УОП или усиленная опорная плита из железобетона отличается повышенной прочностью. Эта конструкция рассчитана на нагрузку до десяти тонн и применяется для обустройства коммуникационных колодцев, выполняя функцию защиты входа в колодезную шахту по всем направлениям.

По форме она отличается от обычных опорных плит. УОП представляет собой железобетонный усеченный конус с круглым отверстием под люк. Плиты УОП-6 применяются в комплекте с тяжелыми магистральными люками ТМР. Эта модификация обрабатывается гидроизоляционной пропиткой.

В ассортименте завода ЖБИ-4 имеются также прокладки РТИ для люка и крышки люка, монтируемые в отверстие опорной плиты. Специалисты компании всегда помогут правильно скомплектовать заказ в зависимости от назначения и габаритов колодца.

Источник

Для чего нужна опорная плита

Опорные плиты и опорные подушки

При прокладке тоннелей, каналов, в которых используются коллекторы, колодцы, эффективным технологическим решением является использование опорных плит, с маркировкой ОП. Это сплошные бетонные конструкции, имеющие прямоугольную форму. Все элементы изготавливаются из бетонов, имеющие тяжелую марку М200(класс сжатия, применяемый для этой марки – В15). Конструктивные элементы армированы стальным каркасом, а производители дополнительно комплектуют изделие несколькими петлями, что значительно упрощает процесс транспортировки и монтажа плит и подушек.

Различия плит и подушек

К сожалению, среди строителей до сих пор есть путаница в номенклатурах плит и подушек. Это связано с тем, что гражданском строительном сегменте применяется один вид номенклатуры, а в промышленном производстве – другая. Вместе с этим, есть ряд существенных отличий плиты и подушек ЖБИ:

Также существует отличие по маркировке плит и подушек.

Опорные плиты

Железобетонные изделия изготавливаются в соответствии со стандартом ГОСТ 8020-90. Основой для состава элемента ЖБИ служит армированный бетон. Основная сфера применения – обустройство колодцев. Последние в свою очередь предназначены в качестве инженерных коммуникаций для системы канализации, водоотведения, газопровода или стандартного смотрового вида колодца. Прямоугольная форма плит равномерно распределяет нагрузку, за счет плоского варианта исполнения ЖБИ. Класс морозостойкости для опорных плит – не менее F100. Каждая из модификаций плит имеет свои индивидуальные технические характеристики.

Класс бетона В15, используемый для производства плит указывает, что данная марка бетонной смеси идеально подходит для ЖБИ, которое будет эксплуатироваться в различных климатических условиях России, начиная от Крайнего севера, и заканчивая южными регионами страны. Производитель при изготовлении плиты, учитывает следующие критерии качества продукции:

Наличие хотя бы одного несоответствия приводит к тому, что партия признается условным браком производства и такую ЖБИ нельзя использовать по прямому назначению.

Маркировка плит

В соответствии с ГОСТ 8020-90, а также по требованиям Серии 3.006.1-2.87 предусмотрена маркировка плит и подушек. Классическая маркировка имеет вид ОП-1, где буквы обозначают тип железобетонного изделия, а цифра указывает на типоразмер подушки. В конкретном примере, размер ЖБИ 200*200*900 мм.

В некоторых случаях имеется буквенный индекс, который указывает на особенности модификации. В соответствии с требованием ГОСТ, маркировка должна наноситься на одну из граней плит, где в качестве материала используется водоотталкивающая краска, с отчетливыми символами отображения. Рядом с маркировкой указывается название производителя, и дата выпуска ЖБИ, а также номер партии.

Четырёхгранные опорные плиты ЖБИ, серии ОП-1 и ОП-2

Для серийного ряда нижеуказанных плит ОП-1-У, ОП-1к-У, а также серии ОП-1-80 ОП-1к-80, и для ОП-2-У, площадь в нижней части будет больше габаритного размера перекрытия основания колодца. Этот параметр позволяет удобным способом осуществлять как разгрузочные работы с автотранспорта и с моментальным монтажом на месте. Надежность железобетонной конструкции обеспечивается за счет опоры огранок или краёв, которые будет лежать на поверхности грунта.

Ниже в таблице указаны основные параметры плит ОП

Внимание, для опорных колодцев КО из серии 1,2 или 5 не рекомендуется использовать для выравнивания верхнего элемента люка с предусмотренным для этого дорожным полотном. Рекомендуется для опорных плит использовать колодцы из серии КО-4.

Восьмигранные конструкции серии ОП-4 и ОП-5

Для указанных серий, нижняя кромка изделия будет равна площади перекрытия для идентичных размеров колодцев. Это означает, что ЖБИ будет опираться на конструктивные части перекрытия, а также на существующие стенки конструкции колодцев. То есть, по сути будет исполнять роль плиты перекрытия.

В таблице будут приведены основные технические параметры изделия

Внимание! Для плиты ОП-4, соответствует тип колодца ККСр-4, а для плиты ОП-5- ККСр-5.

Опорные плиты серии УОП-6

Для смотрового колодца используется плита ЖБИ серии УОП-6, которая подходит для горловины конструкции изделия. Плита используется для строительных работ, реконструкции, а также для капитального ремонта проезжей и пешеходной части дорог, на которые приходится самая большая весовая нагрузка автотранспорта и пешеходов. Плита УОП-6 выдерживает предельные значения весовой нагрузки до 40 тонн.

В комплектацию данной серии плиты входит люк, изготовленный из высокопрочного чугуна, с маркировкой ВЧШГ

Плиты и подушки опорного замощения

Для подъездных путей, а также для пешеходных переходов, в процессе строительных работ по обустройству систем связи, в качестве преграды используют опорные плиты или подушки серийного ряда ПВЗ-1

Плита может использоваться только как элемент преграды.

Плиты для стационарных колодцев

В строительном процессе стационарных колодцев или для реконструкции, применяют опорные плиты с маркировкой П. Для плиты П-1 не предусмотрено люка-отверстия, для серии П-2 имеется люк с диаметром 600 мм. Для серии П-3, диаметр точно такой же, как и у серии п-2, но со смещенным центром

Плиты относятся к стационарному типу.

Плиты дорожного типа ПДП

Для районов Крайнего Севера и Дальнего Востока плиты модно использовать только после согласования проектной документации.

Особенности технологии производства опорных подушек

Как и для опорных плит, подушки ЖБИ также предусматривают соблюдение ряда требований производственного цикла. Основными критериям в соответствии с ГОСТ, и серийной номенклатурой, предусмотрено ряд требований:

Допускается для некоторых серий опорных подушек применение стали марки А-I или стальной проволоки категории В-I. Для строповочных петель используется стальная проволока марки A-I. Для повышения характеристик прочности стальной арматуры, необходимо предварительно обработать материал антикоррозийным составом.

Опорные подушки в ряде случаев должны изготавливаться в соответствии с сериями ИС-01-04 (регламент предназначен для унифицированных ЖБИ –каналов); серии ИС-01-05 (регламент предназначен для ЖБИ-тоннелей); серии 3.006-2 (регламент для ЖБИ-каналов, изготовленных из лотковых соединений); серии ХТР1-1(регламент для каналов ЖБИ с высотой свыше 1,5м, 1,8м, 2,1м).

Гидроизоляционные параметры надёжности железобетонного изделия соответствуют классу водонепроницаемости, начиная от W4. Допускается для снижения влияния воздействия агрессивной среды использовать в составе ЖБИ водоотталкивающие компоненты и присадки, а также специальный состав химических соединений.

Буквенно-числовой метод маркировки изделия является обязательным, как для опорных плит, так и для опорных подушек. Первые две буквы ОП- указывают на типовое исполнение железобетонной конструкции. Например, маркировки ОП предусматривает применение для применения под подвижные конструкции трубопроводов. Цифры от 1 до 9, указывает на порядковый номер типоразмера. Цифровой индекс, который также дополнительно используется в маркировке, указывает на наличие закладных деталей (для буквенного значения), и цифровое значение – для типа элемента по армированию.

Ниже в таблице приведены обобщенные сведения для опорных подушек

В чем преимущества использования подушек и плит опорного типа

Строительные и дорожные работы предусматривают использование опорных подушек и плит. Основными преимуществами применения ЖБИ являются:

Особые требования предъявляются к транспортировке и хранению ЖБИ. Каждое изделие должно иметь маркировку чтобы можно было определить максимально допустимую массу погрузки на транспортное средство. Для хранения опорных элементов на складе, допускается штабелированные высотой не более чем 2,5 метра. Рекомендуется производить сортировку и укладку железобетонных изделий на деревянные поддоны. Маркировка изделия наносится специальной водоотталкивающей краской, которая не подвержена влиянию агрессивной среды и ультрафиолетовых лучей. На каждую партию продукции прикладывается сертификат качества с указанием данных производителя, а также какие компоненты были использованы для серийного производства отдельной партии продукции.

Источник

Как устанавливается плита покрытия колодца?

Любые инженерные системы, как, например, канализационная или водопроводная, рано или поздно, что очевидно, нуждаются в починке.

Именно поэтому при проектировании таких систем предусматривают наличие выходов для проведения ремонтных работ. Безопасность доступа к ним и легкость в последующем обслуживании достигается за счет установки железобетонных колодцев, которые и являются таким «выходом».

Круглые плиты перекрытия колодца

И на этапе их создания следует предельно ответственно подойти к выбору опорной плиты перекрытия.

1 Виды опорных плит

Опорная плита во всей конструкции железобетонного колодца является одной из наиболее важных частей. Она априори входит в комплектацию сборной конструкции.

Впрочем, комплектация железобетонных колодцев может варьироваться относительно условий окружающей среды, и это необходимо помнить, особенно при проектировании канализационных систем.

Кроме того, на комплектацию влияет еще и специфика и разного рода нюансы коммуникационной системы в целом, а также условия, в которых будет использоваться перекрытие.

Опорные плиты имеют несколько разновидностей с характерными отличиями. Рассмотрим наиболее востребованные и популярные в строительной сфере виды изделий подробнее:

Опорные плиты покрытия «УОП-6». Буква «У» в данном случае означает «усиленная». Ее применение оправданно в тех частых случаях, когда всесторонний (по всем направлениям) доступ к колодцу канализационных систем необходимо сделать наиболее безопасным и защищенным.

Такие изделия с легкостью выдерживают нагрузки в несколько тонн. Опорные плиты этого вида комплектуются обечайкой и затем обрабатываются качественной гидроизоляционной пропиткой.

«ОП-1к» (буква «к» в данном случае означает «короткая») — хотя и похожи на описанную плиту выше, но отличаются тем, что обеспечивают укрепление колодца только в тех местах, где интенсивность нагрузок на дорожное полотно в разы меньше.

Плиты перекрытия колодца квадратной формы

«ОП-1д» (буква «д» в данном случае означает «длинная») во всем идентичны предыдущим изделиям («ОП-1к»), с той лишь разницей, что они несколько длиннее. Так опорная плита «ОП-1к» идет со стороной 1,6 метра, а «ОП-1д» — 2,6 метра.

Кроме того, опорная плита покрытия «ОП-1к» более толстая, нежели продукция серии «ОП-1д».

Опорно-анкерная плита перекрытия — имеет дополнительные прочные металлические вставки, которые служат механизмом крепления специальных анкерных болтов.

Такая плита перекрытия для колодца монументально закрепляется на месте расположения. При этом опорно-анкерную плиту перекрытия для колодцев невозможно сдвинуть даже крупногабаритными транспортными средствами, выдерживает она и движения грунта при сильных ливнях.

Если есть необходимость сделать колодец как можно более защищенным (что особенно применимо для канализационных систем), обеспечив максимальную надежность бетонной основе или же фундаменту колодца, тогда следует применять именно этот вид опорных плит.
к меню ↑

1.1 Характеристики опорных плит

Все опорные плиты для колодцев строго регламентированы в характеристиках еще на этапе производства. Различия возможны лишь по массе.

Рассмотрим характеристики наиболее популярных и востребованных изделий в строительной индустрии:

Схема порядка монтажа плиты перекрытия колодца

Выбирать опорную плиту необходимо из информации о том, в каких условиях она будет собственно эксплуатироваться.

И здесь, вестимо, необходимо убедиться в том, что изделие соответствует требуемым эксплуатационным характеристикам.

Кроме того, не следует импровизировать или экономить на приобретении необходимой продукции, так как неподходящая под имеющиеся условия опорная плита может привести к деформации или разрушению всей конструкции, что наиболее опасно в случае создания канализационных сетей или формирования заведомо слабого основания под опоры железнодорожных путей.
к меню ↑

2 Этапы и нюансы установки плиты

Этапы монтажа конструкции следующие:
