Для чего нужна рейсшина
Рейсшина

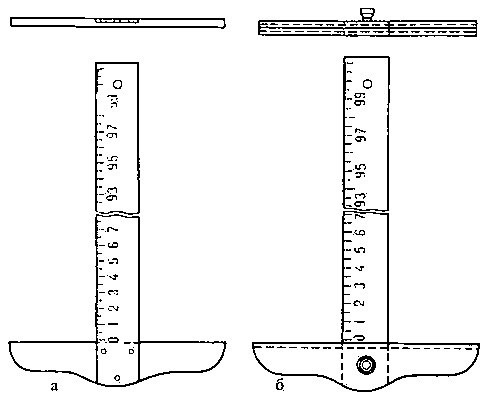

Рейсшина (нем. Reißschiene ) — чертёжная линейка с ортогональной перекладиной на одном конце, используется для проведения параллельных линий. [1] Типоразмеры рейсшин регулируются ГОСТ 7286-81. [2] В соответствии с этим нормативным документом рейсшины можно разделить на:
Совместное использование рейсшины с угольником и транспортиром позволяет выполнять чертежи любой сложности.
Примечания
См. также
| гладкий • рычажный • листовой • трубный • проволочный • призматический • канавочные • резьбомерный • зубомерный • универсальный |
Полезное
Смотреть что такое «Рейсшина» в других словарях:
РЕЙСШИНА — (нем. Rei?schiene) чертежная линейка с поперечной головкой (часто поворотной) на одном из концов, благодаря которой, перемещая рейсшину по ребру чертежной доски, можно проводить параллельные линии … Большой Энциклопедический словарь
РЕЙСШИНА — РЕЙСШИНА, рейсшины, жен. (нем. Reißschiene). Большая чертежная линейка с перекладиной под прямым углом на одном конце. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
РЕЙСШИНА — РЕЙСШИНА, ы, жен. Длинная чертёжная линейка для нанесения параллельных линий с поперечной планкой на одном конце. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова
рейсшина — сущ., кол во синонимов: 1 • линейка (27) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
рейсшина — рейсшина. Произношение [рэйсшина] устарело … Словарь трудностей произношения и ударения в современном русском языке
Рейсшина — (нем. Reißschiene, от reißen чертить и Schiene шина, рельс) чертёжная Линейка с поперечной головкой на одном конце (рис.). Различают Р. с двухпланочной головкой (длина линейки 800 1400 мм) и с однопланочной головкой (500 750 мм). При… … Большая советская энциклопедия
рейсшина — (нем. reifischiene) чертежная линейка т образной формы для проведения параллельных линий, у которой короткая перекладина служит направляющей относительно кромки чертежной доски и может поворачиваться для установки линейки на заданный угол. Новый… … Словарь иностранных слов русского языка
рейсшина — ы; ж. [нем. Reißschiene] Большая чертёжная линейка с перекладиной на одном конце для проведения параллельных линий. Чертить по рейсшине. Передвигать по доске рейсшину. * * * рейсшина (нем. Reißschiene), чертёжная линейка с поперечной головкой… … Энциклопедический словарь
Рейсшина — см. Чертежные инструменты … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Рейсшина — ж. Длинная чертежная линейка с поперечной перекладиной на одном конце, применяемая для проведения параллельных линий. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
Как пользоваться рейсшиной (пример)
Рис.1
В случаях, когда нам нужно провести несколько линий параллельных друг другу, нам значительно упростит задачу рейсшина. Для начала мы проводим одну линию, например, отстоящую от края листа на расстоянии 5 см.
Как известно, чтобы провести линию нам нужны 2 точки. Ставим их (см. рис.1).
Рис.2
Полученные 2 точки (см. рис.2).
Рис.3
Соединяем их между собой (см. рис.3 и 4).
Рис.4
Рис.5
Затем перед нами стоит задача провести несколько линий параллельных этой на расстоянии 15 мм каждая. Мы откладываем несколько точек от проведенной линии на расстоянии 15 мм каждая от предыдущей (см. рис.5 и 6).
Рис.6
Рис.7
Затем мы берем рейсшину за середину прикладываем к проведенной линии и опускаем ее до того пока она не дойдет до поставленной точки. Так как рейсшина на колесиках, то это очень легко делается. Как только перед нами появится одна из поставленных точек мы останавливаемся и проводим линию. И так с каждой точкой (см. рис.7).
Рис.8
В итоге мы получили 5 линий параллельных друг другу (см. рис.8).
Рис.9
В случаях, когда нам нужно сделать миллиметровку (множество линий, отстоящих друг от друга на расстоянии 1 мм) нам снова понадобится рейсшина.
Для начала делаем засечки (см. рис.9).
Рис.10
Затем берем транспортир и от первой точки (засечки) откладываем вторую точку под углом 15 градусов от вертикали (см. рис.10).
Рис.11
Соединяем эти две точки (см. рис.11 и 12).
Рис.12
Рис.13
После этого берем рейсшину и начинаем водить ее и проводить нужные нам параллельные линии (см. рис.13 и 14).
Рейсшина
Категории товаров
Аэрография
Наборы, пленки, промывки, респираторы.
Аэрографы, переходники, сопла, шланги.
Компрессоры для аэрографов
Грунты, разбавители, очистители.
Батик и декорирование ткани
Рамки, чантинги, кнопки, шприцы.
Грунт, контур, краски.
Маркеры, наборы маркеров.
Булавки, медиумы, клеи, грунт. Другое.
Бумага и картон
Альбомы для акварели, гуаши и акварельных карандашей
Альбомы, скетчбуки, целлюлоза, хлопок.
Крафт, креп, тишью, калька.
Альбомы, бумага рисовая в рулоне.
Бумага, альбомы, скетчбуки.
Альбомы, листы, картон, бумага-абразив.
Бумага для принтера, для офорта, мелованная.
Скетчбуки, папки, рулоны, мелованная.
Ватман, калька, копирка, миллиметровка.
Для паспарту, гофрокартон, пенокартон.
Полипропилен, пленка ПЭТ-А.
Скетчбуки для маркеров, для акварели, для зарисовок.
Гипсовые фигуры и манекены
Гипсовые анатомические детали.
Гипсовые бюсты, торсы.
Гипсовые вазы, кувшины.
Конусы, шары, многогранники, сечения.
Гипсовые головы, маски.
Гипсовые капители, полукапители.
Деревянные манекены человека, лошади.
Гипсовые розетки лотос, тюльпан, ветка.
Графика, рисунок, скетчинг
Держатели, растушевки, наборы кистей.
Простые, цветные, стержни, наборы.
Наборы графических материалов.
Для живописи, графики, каллиграфии, аксессуары.
Мелки, пастели, угольные карандаши.
Ручки для каллиграфии, перья, картриджи.
Гелевые, шариковые, капиллярные.
Карандаши химические, стеклографы.
Грунт, связующие, разбавители
Глянцевые, матовые, УФ-фильтры.
Маски, пасты, разбавители, связующие.
Для эффектов, замедлители, разбавители.
Лаки для фиксации, покрывные.
Загустители, разбавители, очистители.
Для акрила, масла, акварели.
Декорирование
Ленты, фишки, фигурки, брадсы.
Декупаж, декопатч, мозаика
Орнамент, полоска, клетка, сердечки.
Рисовая, переводная, салфетки, карты.
Глянцевый, матовый, для ткани, бумаги.
Затирки, клей, инструменты, наборы.
Клей-лак во флаконах.
Лаки краклекюрные, патенирующие.
Глянцевые, матовые, сатиновые.
Для декупажа, для состаривания.
Для детского творчества
Альбомы, карандаши, мелки, ластики.
Экоигрушки, настольные игры.
Наборы пасты для лепки.
Резцы, валики, линолиум.
Для живописи, мозаики, декорирования.
Аквагрим, акварель, гуашь.
Золочение и реставрация
Зубцы, ножи, подушки.
Бронза, золото, свинец, медь
Битум, болюс, клей, лаки, патина, грунт.
Золото, серебро, крошка, фольга, хлопья.
Инструменты и аксессуары
Комбинезоны, фартуки, перчатки, кремы.
Мастихины, палитры, масленки, стаканы.
Каллиграфия
Камни для растирки туши.
Ручки, перья, тушь, чернила.
Канцелярские товары
Еженедельники, сменные блоки, обложки.
Для бумаги, пенокартона, пластика, резины.
Кнопки канцелярские, гвоздики, скобы.
Для карандашей, комбинированные, клячка.
Измерительные, масштабные, печатные.
Канцелярские, большие, детские.
Бумажный, пластиковый, держатели.
Малярные, упаковочные, двусторонние.
Обложки, чехлы, закладки.
Одинарные, двойные, мини.
Кисти художественные
Белка, пони, синтетика, круглые, плоские.
Синтетика, щетина, круглые, овальные.
Колонок, вол, синтетика, круглые, плоские.
Флейц, лампензели, лайнеры, валики.
Белка, колонок, коза, пони, синтетика.
Книги по искусству
Возрождение, Модернизм, Европа, Африка.
Перекидные, настенные, наборы открыток.
Новые идеи, Шрифты, Куклы, Шедевры.
Пособия, справочники, коллекционные.
Интерьеры, мода, графика, пособия, теория.
Идеи, техники, раскраски, энциклопедии.
Словари, энциклопедии, мифы.
Керамика, орнамент, мода, промыслы.
Люди, концепции, стили, история.
Боди-арт, стрит-арт, поп-арт, реализм.
Акварель, эскизы, мультики, дизайн.
Краски и эффекты для декора
Сухие блестки, клей с блестками.
Тубы, лайнеры, наборы, краски-контуры.
Тубы, маркеры, наборы.
Акриловые витражные, сольвентные.
Акриловые, глянцевые, матовые, спреи.
Глянцевые, матовые, покрывные, шеллаки.
Медиумы, витражные ленты, пленки, клеи.
3D, моделирующие, глиттеры, снег, песок.
Краски художественные
Кюветы, тубы, наборы, медиумы.
Тубы, флаконы, с эффектами, медиумы.
Банки, тубы, наборы, медиумы.
Глянцевые, матовые, лаки, кепсы, наборы.
Жидкий акрил, акриловые чернила, краски для заливки, литье.
Тубы, наборы, медиумы, очистители.
Тубы, наборы, медиумы, очистители.
Банки, тубы, наборы, ПВА, акриловые.
Органические, минеральные, синтетические.
Макетирование
Коврики, ножи, лезвия.
Мольберты и этюдники
Станковые, настольные, треноги, лиры.
Напольные, настольные, дерево, металл.
С кассетницей, раздвижные, с палитрой.
Выдвижные, компактные, вместительные.
Оборудование и мебель
С ручкой гибкой, телескопической.
ДВП, фанера, оргстекло, с зажимом.
Складные, на колесиках, комплекты.
Складные деревянные, стальные.
Папки, портфолио, тубусы
Антибликовые, матовые, А1, А2, А3.
Для пенокартона, подарочные, бумажные.
Картон, пластик, силикон, на кольцах.
Жесткие, мягкие, органайзеры, свитки.
Деревянные, пластиковые, тканевые.
Коробки, пакеты, шпагат, наполнители.
А0, А1, А2, А3, А4, ткань, наплечный ремень.
Телескопические, картон, пластик, ткань.
Кюветы, полукюветы, для туб, с палитрой.
Деревянные, на 100, 45, 30, 15 ячеек.
Жесткие, с карманом, наплечный ремень.
Пластика и пластилин
Формы, каттеры, стеки, доски, наборы.
Отвердевающая, натуральная, папье-маше.
Брикеты, наборы, лак, размягчители.
Восковый, растительный, наборы.
Предметы для декора
Резцы, стамески, выжигатели.
Бальза, заготовки, фигурки, шкатулки.
Банки, вазы, бокалы, блюдца, бутылки.
Узоры, орнаменты, цифры, снежинки.
Звери, птицы, фрукты, шкатулки, коробки.
Звери, геометрические фигуры, снежинки.
Вазы, кувшины, подсвечники, тарелки.
Рамы и подрамники
Кольца, винты, зажимы, подвески, застежки.
Боковые, средние, с прорезью, клинья.
Без стекла, со стеклом, дерево, пластик.
Скульптура и лепка
Гипс скульптурный, глина в порошке.
Стамески, стеки, киянки, доски.
Станки, столы вращающиеся.
Мягкий, твердый, телесный, оливковый.
Холсты для рисования и другие основы
Скобозабивные пистолеты, щипцы, кнопки.
Картон, ДВП, грунт акриловый, масляный.
Крупно, средне, мелкозернистый.
Крупно, средне, мелкозернистый, репинский.
Крупно, средне, мелкозернистый, репинский.
Черчение
Кнопки, скрепки, зажимы, ластики, точилки.
Малые, средние, большие, с рейсфедером.
А3, А4, с магнитной линейкой, в кейсе.
Со съемными пишущими узлами, узлы.
Наборы лекал, лекала гибкие длинные.
Рапидографы, картриджи, наконечники.
Металлические, пластиковые, прозрачные.
Жидкая акварель, тушь, чернила.
В наборах для черчения, по отдельности.
Металлические, пластиковые, наборы.
Архитектурные, буквенные, геометрические.
советы и уроки
Немецкий бренд Schmincke, производящий краски и медиумы, выпустил новинку: это акварельные краски с эффектом супер-грануляции.
Мир каллиграфии настолько широк, что зачастую новичку очень сложно определиться, какие именно базовые инструменты необходимы в первую очередь для освоения этого вида искусства. Многие мастера, на которых хочется равняться, уже давно отточили навыки и письмо и собрали свой арсенал полюбившихся материалов. Однако на них ориентироваться очень тяжело, так как для освоения и первых шагов нужны совсем другие инструменты.
Все о спиртовых чернилах, техниках работы с ними и о популярных брендах алкогольных чернил в Передвижнике.
Сложно ли работать настолько большими кистями? Катерина Брайко поделилась впечатлениями от кистей Daler-Rowney серий Georgian и System3 по-настоящему больших размеров.
Художник Настасья Чудакова делится своим мнением о масляных красках Schmincke серии Norma после длительного тестирования красок.
Анна Задорожная рассказывает о грануляции в акварели, о способах ее использования в работах и возможностях медиумов для грануляции на примере красок и медиума Schmincke.
Художник Ирина Храбровская подготовила обзор линеров 5 самых популярных брендов: Pigma Micron, Малевичъ, Faber-Castell, Winsor&Newton и Pentel.
Знакомим с полным ассортиментом красок Golden и рассказываем, какие серии и для чего нужны, как читать обозначения на тубах и банках, какие медиумы и для чего применяются.
Помогаем разобраться в огромном ассортименте предлагаемых основ для живописи и подробно рассказываем о художественных холстах.
Амбассадор бренда da Vinci Анна Задорожная @draw_better посетила фабрику кистей в Германии.
Рейсшина
Смотреть что такое «Рейсшина» в других словарях:
Рейсшина — Рейсшина … Википедия
РЕЙСШИНА — (нем. Rei?schiene) чертежная линейка с поперечной головкой (часто поворотной) на одном из концов, благодаря которой, перемещая рейсшину по ребру чертежной доски, можно проводить параллельные линии … Большой Энциклопедический словарь
РЕЙСШИНА — РЕЙСШИНА, рейсшины, жен. (нем. Reißschiene). Большая чертежная линейка с перекладиной под прямым углом на одном конце. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
РЕЙСШИНА — РЕЙСШИНА, ы, жен. Длинная чертёжная линейка для нанесения параллельных линий с поперечной планкой на одном конце. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова
рейсшина — сущ., кол во синонимов: 1 • линейка (27) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
рейсшина — рейсшина. Произношение [рэйсшина] устарело … Словарь трудностей произношения и ударения в современном русском языке
рейсшина — (нем. reifischiene) чертежная линейка т образной формы для проведения параллельных линий, у которой короткая перекладина служит направляющей относительно кромки чертежной доски и может поворачиваться для установки линейки на заданный угол. Новый… … Словарь иностранных слов русского языка
рейсшина — ы; ж. [нем. Reißschiene] Большая чертёжная линейка с перекладиной на одном конце для проведения параллельных линий. Чертить по рейсшине. Передвигать по доске рейсшину. * * * рейсшина (нем. Reißschiene), чертёжная линейка с поперечной головкой… … Энциклопедический словарь
Рейсшина — см. Чертежные инструменты … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Рейсшина — ж. Длинная чертежная линейка с поперечной перекладиной на одном конце, применяемая для проведения параллельных линий. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
Инструменты и принадлежности
I.Техника выполнения чертежей и правила их оформления
1.1. Инструменты для выполнения чертежей. Что необходимо будет вам для выполнения чертежей в колледже?§ 1. Чертежные инструменты, материалы и принадлежности. Организация рабочего места
Готовальня. Готовальня—это комплект чертежных инструментов, уложенных в футляр. Обычно в готовальню входят круговой (рис. 11, а) и разметочный (рис. 11, б) циркули, рейсфедер для работы тушью, удлинитель к круговому циркулю и другие инструменты.
Циркули. Из наконечника графитовый стержень должен выступать на 5. 7 мм. Концы иглы и пишущего стержня при работе циркулем, как и концы игл разметочного циркуля, располагают на одном уровне (рис. 11).
Рис. 11. Циркуль чертежный: а — круговой; 6 разметочный
Рейсшина. Во время работы поперечную планку рейсшины прижимают к левой кромке чертежной доски (рис. 12). С помощью рейсшины проводят горизонтальные и наклонные линии.
Рис. 12. Чертежная доска и рейсшина
Чертежные угольники (рис. 13). Вместе с линейкой или рейсшиной чертежные угольники применяют для проведения перпендикулярных и параллельных линий и построения некоторых углов.
Рис. 13. Угольники чертежные: а — с углами 90, 45, 45°; б — с углами 90, 30, 60°
1.2. Чертежные материалы и принадлежности. К чертежным материалам и принадлежностям относят бумагу, карандаши, резинки, кнопки.
Чертежная бумага. Для черчения используют плотную белую нелинованную бумагу.
Карандаши. Для выполнения графических работ вам необходимы карандаши марки Т (твердые), М (мягкие) и ТМ или НВ, СТ (средней твердости). Чем больше число, стоящее рядом с буквой, тем тверже или мягче этот карандаш.
Правильно подготовленный к работе карандаш показан на рисунке 14. Его сначала затачивают острым перочинным ножом или в специальной точилке. После этого стержень заостряют с помощью шлифовальной шкурки—твердый на конус, а мягкий в виде лопаточки.
Рис. 14. Правильно заточенные карандаши
Все чертежные инструменты и материалы надо держать чистыми и исправными, от этого зависит качество выполнения чертежа.
1.3. Как работать чертежными инструментами. Прямые линии сначала проводят вдоль кромки линейки или угольника без нажима твердым, остро заточенным карандашом, а затем обводят карандашом средней твердости. При этом карандаш немного наклоняют в сторону движения, как показано на рисунке 15. Горизонтальные линии проводят слева направо, вертикальные и наклонные — снизу вверх.
Рис. 15. Приемы проведении линий: а — горизонтальных; б — вертикальных; в — наклонных
Чтобы получить более четкие и ровные линии при обводке, карандаш по этим линиям можно вести повторно и в обратном направлении. Угольник при проведении вертикальных и наклонных линий передвигают вдоль кромки рейсшины или линейки слева направо, а при проведении горизонтальных линий —сверху вниз.
Для проведения дуг окружностей ножку циркуля ставят в центр. Циркуль вращают за головку большим и указательным пальцами в направлении движения часовой стрелки (рис. 16). Короткая ножка с карандашной вставкой и игла циркуля в рабочем положении должны быть параллельны между собой. Во время вращения циркуль можно немного наклонять вперед.
Рис. 16. Проведение окружности циркулем
При откладывании отрезков разметочным циркулем не следует на него сильно нажимать, чтобы не оставлять проколов на бумаге.
1.4. Оборудование рабочего места. От правильной подготовки рабочего места во многом зависит качество чертежа.
Свет на чертеж должен падать слева сверху. В этом случае тени от инструментов и рук не будут мешать работе.
Выполняя чертеж, следует сидеть прямо, не горбясь. Расстояние от глаз до чертежа должно быть примерно 300 мм,
У чертежной доски оставляют только те инструменты, которые нужны для работы в данное время. При этом готовальня, угольники, карандаши и резинка должны лежать справа, а книга— слева. Чертежная доска должна иметь небольшой наклон. В этом случае легче работать, так как не нужно сильно наклоняться над чертежом.
В конструкторских бюро чертежи выполняют с помощью чертежного прибора, который заменяет измерительную линейку, угольник и транспортир (рис. 17).
Рис. 17. Чертежный станок с прибором
Работа конструктора над чертежом весьма трудоемка. Поэтому в последнее время используют устройства, которые по заданной программе автоматически выполняют все графические построения. Такие автоматические устройства для выполнения чертежей называют графопостроителями.
Для построения чертежей применяют и электронно-вычислительные машины (ЭВМ). На смену чертежной доске все чаще приходит телеэкран (дисплей). Конструктор задает нужные данные, а ЭВМ осуществляет автоматический поиск наиболее рационального решения.
Как подготовить к работе чертежный циркуль? Как проводят им дуги окружностей?
Для чего нужна рейсшина? Как с ней работать?
Как подготовить к работе карандаш? Какие бывают карандаши по твердости?
Как правильно подготовить рабочее место для черчения?
В рабочей тетради по заданию учителя, пользуясь чертежными инструментами, проведите вертикальные, горизонтальные и наклонные линии, а также окружности.
Указание к работе. Старайтесь проводить все линии одинаковой толщины. Красиво расположите группы линий на листе тетради.Материалы, принадлежности, чертежные инструменты
Для черчения вам потребуются различные материалы, инструменты и принадлежности, которые будет необходимо подготовить к работе.
Бумага является основным материалом, на котором выполняются графические и текстовые конструкторские документы. В зависимости от назначения и срока хранения чертежи могут выполнять на чертежной бумаге, кальке, миллиметровой бумаге, писчей бумаге в клетку. Перед выполнением графической работы бумагу необходимо проверить: чистый белый лист не должен содержать складок, замятин, морщин; не следует использовать бумагу, которая лохматится под действием резинки (ластика).
1. Графические изображения выполняются на гладкой стороне бумаги.
2. Во время выполнения чертежей необходимо следить за чистотой рук, чтобы не испачкать чертеж.
3. Свободное поле чертежа рекомендуется закрывать чистым листом бумаги, чтобы графитная пыль не пачкала чертежную бумагу.
Карандаши играют важную роль в выполнении чертежей, поскольку качество графического изображения зависит от правильного выбора их твердости. Промышленностью выпускаются наборы карандашей различной твердости. Степень твердости обозначается буквами и цифрами, которые наносятся на карандаш: M, 2M, ЗМ, 4М, 5М, 6М, В — мягкие, Т, 2Т, ЗТ, 4Т, 5Т, 6Т, 7Т, Н — твердые, ТМ, НВ, СТ — средней твердости.
Буквой обозначается мягкость или твердость карандаша. Числом обозначается степень мягкости или твердости. Чем больше число, стоящее перед буквой, тем тверже или мягче карандаш. На уроках черчения в школе будем использовать карандаши, обозначение которых указано в рамках.
Выполнение чертежа начинают карандашами Т, 2Т, нанося линии построений, а обводят чертеж карандашами М, 2М.
Оттачивают карандаш с того конца, где нет надписи. Это позволяет сохранить его маркировку. Качество проводимых линий зависит от того, как заточен грифель карандаша. На рис. 8, а, б показаны варианты подготовки карандашей к работе. Коническую заточку стержня производят для твердых карандашей. Затачивание грифеля в виде лопаточки осуществляется для мягких карандашей. При работе графитовый стержень стачивается, изменяя толщину линий чертежа, поэтому его необходимо подтачивать на наждачном оселке (рис. 8, в).
