Для чего нужны габариты на жд транспорте
ГАБАРИТЫ, ИХ ВИДЫ И НАЗНАЧЕНИЕ
Все габариты на железнодорожном транспорте предусмотрены для того, чтобы локомотивы, вагоны, грузы на открытом подвижном составе могли свободно проходить не только мимо устройств и сооружений, но и мимо находящегося на соседних путях подвижного состава.
На железнодорожном транспорте применяются три вида габаритов:
Габарит погрузки – предельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом железнодорожном подвижном составе при его нахождении на прямом горизонтальном железнодорожном пути (Рис.1).
Габарит подвижного состава – этопредельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен помещаться установленный на прямом горизонтальном железнодорожном пути (при наиболее неблагоприятном положении в колее и отсутствии боковых наклонений на рессорах и динамических колебаний) как в порожнем, так и в нагруженном состоянии железнодорожный подвижной состав, в том числе имеющий максимально нормируемые износы (Рис.2).
Габарит приближения строений – этопредельное поперечное (перпендикулярное оси железнодорожного пути) очертание, внутрь которого помимо железнодорожного подвижного состава не должны попадать никакие части сооружений и устройств, а также лежащие около железнодорожного пути материалы, запасные части и оборудование, за исключением частей устройств, предназначенных для непосредственного взаимодействия с железнодорожным подвижным составом (контактные провода с деталями крепления, хоботы гидравлических колонок при наборе воды и другие), при условии, что положение этих устройств во внутригабаритном пространстве увязано с соответствующими частями железнодорожного подвижного состава и что они не могут вызвать соприкосновения с другими элементами железнодорожного подвижного состава(Рис.3).
Габарит погрузки общесетевой
Рис.1 Габарит погрузки
Рис.2. Габарит подвижного состава «Т»

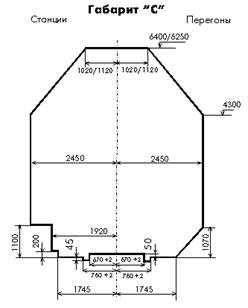

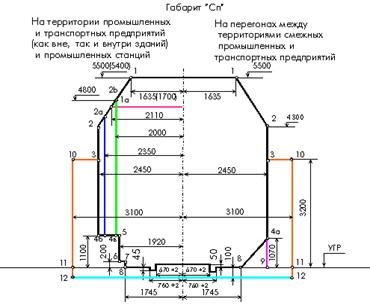

Рис.3 Габарит приближения строений С и Сп
Сооружения и устройства железнодорожного транспорта от железнодорожной станции примыкания до территории промышленных и транспортных предприятий должны удовлетворять требованиям габарита приближения строений С, установленного нормами и правилами.
Сооружения и устройства железнодорожного транспорта, находящиеся на территории и между территориями промышленных и транспортных предприятий, должны удовлетворять требованиям габарита приближения строений Сn, установленного нормами и правилами.
Грузы, которые не могут быть размещены на открытом подвижном составе в пределах габаритов погрузки, считаются негабаритными.
Вопросы для самопроверки
1. Какие виды габаритов вы знаете?
2. Для чего необходим и когда применяется габарит приближения строений?
3. Для чего необходим и когда применяется габарит подвижного состава?
4. Для чего необходим и когда применяется габарит погрузки?
5. Как обозначается габарит приближения строений?
6. Как обозначается габарит подвижного состава?
7. Какие основные размеры имеет габарит приближения строений?
8. Какие основные размеры имеет габарит подвижного состава?
9. Какие основные размеры имеет габарит погрузки?
10. Какие грузы считаются негабаритными?
ПРАВИЛА РАЗМЕЩЕНИЯ ГРУЗОВ НА ОБОЧИНЕ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ
Выгруженные или подготовленные к погрузке около пути грузы должны быть уложены и закреплены так, чтобы габарит приближения строений не нарушался.
Рис.4 а Правила размещения грузов высотой до 1200мм на обочине железнодорожного пути
Рис.4 б Правила размещения грузов высотой более 1200мм на обочине железнодорожного пути
Вопросы для самопроверки
1. На каком расстоянии от крайнего рельса должен размещаться груз высотой до 1200 мм?
2. На каком расстоянии от крайнего рельса должен размещаться груз высотой более 1200 мм?
3. На какие грузы (материалы) не распространяется данное правило?
4. Какой габарит не должен нарушаться при размещении грузов на обочине железнодорожного пути?
Виды и назначение габаритов, применяемых на ж.д. транспорте
Чтобы подвижной состав мог двигаться по железным дорогам свободно, не мешая друг другу и не задевать сооружения и устройства, на железной дороге действуют три габарита:
— габарит приближения строений (С; Сп);
— габарит железнодорожного подвижного состава (Т; 1-Т; Тпр; Тц и др.);
— габарит погрузки (общесетевой, льготный, зональный)
Сооружения и устройства железнодорожного транспорта от железнодорожной станции примыкания до территории промышленных и транспортных предприятий должны удовлетворять требованиям габарита приближения строений С, установленного нормами и правилами.
Сооружения и устройства железнодорожного транспорта, находящиеся на территории и между территориями промышленных и транспортных предприятий, должны удовлетворять требованиям габарита приближения строений Сn, установленного нормами и правилами.
Не допускается нарушать габариты приближения строений при проведении любых ремонтных, строительных и других работ, за исключением случаев полного закрытия движения по железнодорожному пути, габарит которого нарушается, на период проведения работ.
Рис.1 Габарит приближения строений (С) Рис.2 Габарит приближения строений (Сп)
Рис.3 Габариты железнодорожного подвижного состава (Т, 1-Т, Тц)
Габарит погрузки имеет разновидности:
— льготный (для строительной и сельскохозяйственной техники);
— зональный (для леса и лесоматериалов).
Рис.4 Габарит погрузки (общесетевой)
Рис.5 Габарит погрузки (льготный) Рис.6 Габарит погрузки (зональный)
Габариты на железнодорожном транспорте и их назначение
Для безопасности движения поездов требуется чтобы локомотивы и вагоны, а также грузы на открытом подвижном составе могли свободно проходить мимо устройств и сооружений у пути не задевая их, а также мимо следующего по соседним путям подвижного состава. Это требование обеспечивается соблюдением установленных габаритов:
Габариты были введены на железной дороги России в 1860 году. Эти габариты используются на железной дороге, имеющих ширину колеи 1520 мм.
Ширины колеи — это расстояние между внутренними гранями головок двух параллельно расположенных на шпалах рельсах.
Междупутье — это расстояние между осями соседних путей.
Габаритом приближения строения называется предельная поперечная перпендикулярная осей путей очертание, внутрь которого кроме подвижного состава не должны заходить никакие части зданий, сооружений и устройств, находящихся рядом с железнодорожным путем, кроме непосредственно взаимодействующих с подвижным составом. Обозначение – «С».
Сооружения и устройства находящиеся на территории и между территориями заводов, депо, и другим транспортных предприятий, должны удовлетворять требованиям габарита приближения строения. Обозначение – «Сп».
Габариты. С и Сп должны соблюдаться при проектировании и реконструкции железной дороги, подъездных путей, сооружений и устройств на них, при электрификации и строительстве вторых путей, а также у всех эксплуатируемых сооружений и устройств, ранее приведенных к указанным габаритам.
«С» бывает на станции и на перегоне.
В кривых участках пути увеличиваются горизонтальные расстояния габаритов приближения строений, а также расстояния до любых сооружений и устройств в зависимости от радиуса кривой.
Габаритом подвижного состава называется предельное, поперечное, перпендикулярное оси пути очертание внутри которого должен размещаться подвижной состав, как в груженом, так и в порожнем состоянии, находящиеся на прямом горизонтальном участке пути.
Относится ко всем типам вагонов и имеет восемь видов :
Грузы, размеры которых выходят за пределы габаритопогрузки, но не превышают определенной величины, позволяющей перевозить их при соблюдении специальных условий считаются не габаритными. В зависимости от поперечного очертания груза, его размеров и расположения на подвижном составе габарит бывает:
Габаритность различается по степени: от 0 до V.
Габариты на железнодорожном транспорте и их назначение
Для безопасности движения поездов требуется чтобы локомотивы и вагоны, а также грузы на открытом подвижном составе могли свободно проходить мимо устройств и сооружений у пути не задевая их, а также мимо следующего по соседним путям подвижного состава. Это требование обеспечивается соблюдением установленных габаритов:
Габариты были введены на железной дороги России в 1860 году. Эти габариты используются на железной дороге, имеющих ширину колеи 1520 мм.
Ширины колеи — это расстояние между внутренними гранями головок двух параллельно расположенных на шпалах рельсах.
Междупутье — это расстояние между осями соседних путей.
Габаритом приближения строения называется предельная поперечная перпендикулярная осей путей очертание, внутрь которого кроме подвижного состава не должны заходить никакие части зданий, сооружений и устройств, находящихся рядом с железнодорожным путем, кроме непосредственно взаимодействующих с подвижным составом. Обозначение – «С».
Сооружения и устройства находящиеся на территории и между территориями заводов, депо, и другим транспортных предприятий, должны удовлетворять требованиям габарита приближения строения. Обозначение – «Сп».
Габариты. С и Сп должны соблюдаться при проектировании и реконструкции железной дороги, подъездных путей, сооружений и устройств на них, при электрификации и строительстве вторых путей, а также у всех эксплуатируемых сооружений и устройств, ранее приведенных к указанным габаритам.
«С» бывает на станции и на перегоне.
В кривых участках пути увеличиваются горизонтальные расстояния габаритов приближения строений, а также расстояния до любых сооружений и устройств в зависимости от радиуса кривой.
Габаритом подвижного состава называется предельное, поперечное, перпендикулярное оси пути очертание внутри которого должен размещаться подвижной состав, как в груженом, так и в порожнем состоянии, находящиеся на прямом горизонтальном участке пути.
Относится ко всем типам вагонов и имеет восемь видов :
Грузы, размеры которых выходят за пределы габаритопогрузки, но не превышают определенной величины, позволяющей перевозить их при соблюдении специальных условий считаются не габаритными. В зависимости от поперечного очертания груза, его размеров и расположения на подвижном составе габарит бывает:
Габаритность различается по степени: от 0 до V.
ГАБАРИТЫ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
Общие сведения о габарите
Соблюдение габаритов на железнодорожном транспорте является одним из важнейших условий обеспечения безопасности движения поездов. Локомотивы и вагоны должны свободно проходить по железнодорожному пути мимо различного рода путевых сооружений, станционных платформ, зданий и других устройств, а также не задевать подвижной состав, расположенный на смежных путях, и различные искусственные сооружения. Это требование обеспечивается соблюдением установленных государственным стандартом габаритов.
Габаритом называется предельное внешнее геометрическое очертание (в определенном сечении) сооружений и устройств, позволяющее установить занимаемое ими пространство и условия размещения соседних объектов.
На железнодорожном транспорте был введен ГОСТ 9238-83 на габариты приближения строений и подвижного состава для линий со скоростями движения не более 160 км/ч (для линий и участков со скоростями движения поездов свыше 160 км/ч габаритные нормы устанавливаются специальными указаниями ОАО «РЖД»). Этот ГОСТ распространяется на железные дороги общей сети колеи 1520 мм (для новых линий) и колеи 1524 мм (для существующих линий впредь до перевода их на колею 1520 мм), а также на подъездные пути железных дорог и промышленных предприятий.
На железных дорогах Российской Федерации установлены: габарит приближения строений, габарит подвижного состава и габарит погрузки.
Габариты приближения строений
Для сооружений и устройств общей сети железных дорог и железнодорожных подъездных путей от станции примыкания до территории промышленных и транспортных предприятий установлен единый габарит приближения строений С, который учитывает использование электрической тяги, применение новых стрелочных переводов и вагонных замедлителей, средств механизации путевых работ и др.
Сооружения и устройства, находящиеся на территории и между территориями промышленных и транспортных предприятий, должны удовлетворять требованиям габарита приближения строений Сп, отличающегося от габарита С некоторыми размерами (например, высотой). Требованиям этого габарита должны удовлетворять сооружения и устройства депо, мастерских, грузовых дворов, складов, портов, промышленных предприятий, а также между территориями этих предприятий, т.е. в местах, где скорости движения сравнительно невысоки и отсутствует контакная подвеска.
Для проверки соблюдения габаритов приближения строений применяется устанавливаемая на вагоне или дрезине специальная габаритная рама, представляющая собой конструкцию, внешний контур которой соответствует очертанию габарита. Свободный проход рамы возле сооружений и устройств свидетельствует о соблюдении габарита приближения строений.
Места, где объекты расположены на расстоянии менее 3100 мм от оси пути, называются негабаритными. Они должны иметь специальную отличительную окраску в виде чередующихся наклонных желтых и черных полос и быть обозначены специальным знаком «Негабаритное место».
Габариты подвижного состава
Габарит подвижного состава неразрывно связан с размерами колеи железных дорог: чем шире колея, тем шире и выше может быть подвижной состав, обращающийся по этой колее. Подвижной состав, эксплуатируемый на общей сети железных дорог России, стран-бывших республик СССР, а также Финляндии и Монголии строится по габаритам, учитывающим ширину колеи 1520 +8 -4 мм. Для подвижного состава, допускаемого к обращению по железным дорогам колеи 1435 мм («западноевропейская колея»), а также на железнодорожных путях необщего пользования предусматриваются дополнительные габариты.
Для подвижного состава установлены следующие основные габариты подвижного состава:
| Габарит | Высота | Ширина | Габарит | Высота | Ширина |
| 1-Т | 5300 мм | 3400 мм | 0-ВМ | 4650 мм | 3250 мм |
| Т | 5300 мм | 3750 мм | 02-ВМ | 4650 мм | 3150 мм |
| 1-ВМ | 4700 мм | 3400 мм | 03-ВМ | 4280 мм | 3150 мм |
В настоящее время на железнодорожном транспорте применяются дополнительные габариты для отдельных типов подвижного состава: Тц, Тпр и др.
Габарит погрузки
Габаритом погрузки называется предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом подвижном составе, находящемся на прямом горизонтальном пути.
Грузы, которые выходят за очертания габарита погрузки, считаются негабаритными. В зависимости от высоты, на которой груз выходит за габарит погрузки, установлены зоны негабаритности: нижней, боковой и верхней.
В зависимости от величины выхода груза за габарит погрузки в указанных зонах негабаритности выделяют степени негабаритности: 6 степеней нижней негабаритности, 6 степеней боковой негабаритности и 3 степени верхней негабаритности. Грузы, превышающие установленные пределы негабаритности, считаются сверхнегабариными. Степень негабаритности груза определяется не только при нахождении подвижного состава на прямом участке пути (когда груз может вписываться в габарит погрузки), но и с учетом прохождения кривых участков (расчетная негабаритность).
Для проверки габаритности грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота, которые представляют собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки, либо цепи. Если открытый подвижной состав с грузом пройдет ворота, не касаясь планок (цепей), то габарит не нарушен. Изменение положения планки (цепи) укажет на место, не соответствующее габариту.
Негабаритные грузы могут быть перевезены железнодорожным транспортом при принятии специальных мер предосторожности. Перевозка сверхнегабаритных грузов, а также грузов 3-й и более степени негабаритности производится с применением контрольной рамы, которая устанавливается на вагоне, следующем за локомотивом. Внешние размеры рамы должны соответствовать размерам негабаритного груза. Сам негабаритный груз размещается в середине поезда, но не ближе чем за 20 осей (5 вагонов) от вагона с контрольной рамой и не менее чем за 4 оси (1 вагон)от хвоста поезда. Перевозка осуществляется в светлое время суток со скоростью не более 15 км/ч на прямых участках пути и 5 км/ч на кривых участках и станционных путях. В задней кабине локомотива должен находиться представитель грузоотправителя, наблюдающий за прохождением контрольной рамы мимо сооружений и устройств, расположенных возле железнодорожного пути. Если происходит повреждение контрольной рамы, поезд немедленно останавливается и принимаются меры к устранению мест, препятствующих прохождению негабаритного груза.
