Для чего нужны хомуты пластиковые
Какие пластиковые хомуты лучше подходят для крепления водопроводных и канализационных труб?
Здравствуйте, уважаемый читатель! Пластиковые хомуты для крепления труб используют при монтаже полимерных коммуникаций. Производители предлагают на выбор большой ассортимент этих конструкций, позволяющих осуществлять быструю и надежную установку трубопроводов.
Предлагаю рассмотреть особенности данного вида полимерного крепежа, какие существуют его разновидности, технологии применения.
Виды крепежей для фиксации труб
По материалу изготовления крепежные элементы бывают:
Металлические хомуты пригодны для установки трубопровода как из металла, так и из полимера. Они изготовляются из оцинковки или нержавейки, мало подвержены коррозии, рассчитаны на крепление каналоотводов различных, в том числе и больших, диаметров. Внутри имеется резиновая прокладка, которая предохраняет отводы от повреждения.

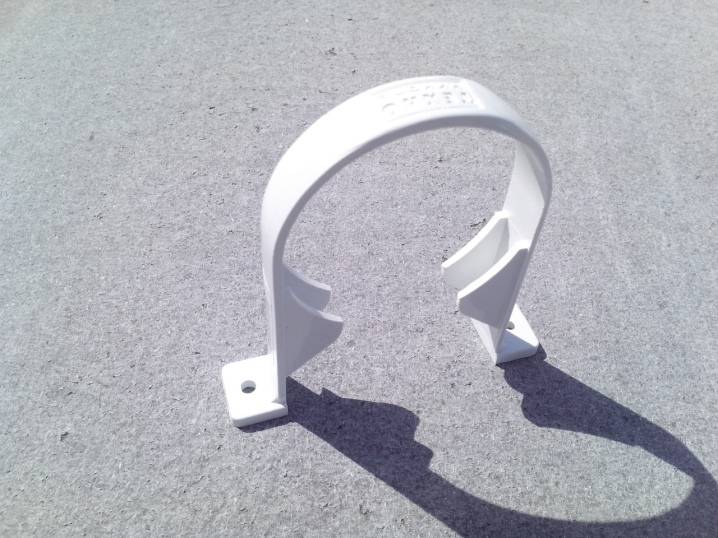

Пластиковые держатели применяют исключительно при креплении полимерных отводов. В частности, они широко используются для труб ПВХ в электротехнике, канализационных сетях. Пластиковый крепеж не способен выдерживать вес тяжелых металлических конструкций.
Технические характеристики пластиковых хомутов
Пластиковые варианты уступают в прочности стальным, но обладают повышенной эластичностью и способностью выдерживать высокую вибрацию. Пригодны для создания подвижных опор, могут использоваться для фиксации каналов к стене, потолку или полу.
Пластиковые держатели в отличие от железных не поддаются ржавчине, им не страшна влажность.
Главная характеристика пластиковых хомутов — диаметр кольца крепежа. Наибольший диаметр пластиковой модели позволяет работать с отводами сечением 110 мм. Важно помнить, что внутреннее сечение пластикового крепежного элемента должен быть равным или быть чуть меньше наружного диаметра трубы.
Основные параметры по конструкции и размерам полимерных хомутов изложены в ГОСТ 17679-80.
Разновидности
По конфигурации и особенностям конструкций пластиковые хомуты подразделяются на:
В продаже можно найти варианты:
Клипсы-зажимы также бывают с защелкой. Удобны для монтажа клипсы, имеющие продольное отверстие для дюбеля или самореза. Оно предоставляет монтажнику возможность маневрировать с установкой крепления и экономить время на выравнивании труб в канале.
Клипсы могут быть двойными или скрепленными в целую ленту, что позволяет устанавливать рядом друг с другом два и более трубопровода.
Советы по выбору и примерные цены
Какие параметры надо учесть при выборе пластиковых держателей?
Прежде всего исходят из назначения и материала трубных элементов. Облегченные пластиковые хомуты и клипсы подойдут только для полимерных разводок. Клипсы-зажимы используют для крепления только к стенам и полу. Крепить каналы к потолку нужно прочными хомутами из металла и фиксацией на болтах.
Важно не ошибиться с диаметром крепежа. Его внутреннее сечение должно соответствовать наружному сечению трубы.
В отдельных случаях следует обратить внимание на то, что многие клипсы, хомуты и кронштейны отодвигают отводы от стены. Это необходимо для удобства монтажа запорной и регулирующей арматуры, различных фитингов, возможного надевания на трубу утеплителя.
Как изготовить хомут своими руками
В определенных случаях возникает необходимость быстро изготовить крепежный элемент своими руками.
Понадобится лист из оцинковки или из нержавейки толщиной 1 мм. Из него вырезают полоску необходимой ширины (как правило, 2,5-4 см) и длиной больше диаметра трубы на 4 см.
На краях пластины в сантиметре от конца просверливают одно или два отверстия. Пластину выгибают, образуя «ушки» с отверстиями. Находят болт с гайкой, и комплект готов. Для полноты картины внутрь следует добавить резиновую прокладку.
Как установить хомут на трубу
Применяют два варианта крепления труб к несущей поверхности:
Неподвижные опоры монтируют в помещениях с отоплением, где нет существенного перепада температур и не наблюдаются линейные деформации каналов.
В неотапливаемых зданиях различия температур может доходить до 50 °С. Изменения размеров отводов будут неизбежны. Здесь нужен плавающий способ в совмещении с монтажом неподвижных креплений.
Общие правила по расположению крепежей
Чтобы обеспечить надежное крепление всей системы, важно установить правильное расстояние между точками крепежа. Его размер рекомендует производитель в технической документации.
При горизонтальном расположении полимерные трубы Ø до 20 мм крепятся через каждые 500 мм, отводы диаметром свыше 20 мм – 75 см. При вертикальном положении — 1,0 и 1,2 м соответственно. Подобный малый шаг для узких труб объясняется возможным их провисанием.
Соединения, отводы и тройники должны располагаться не менее чем в 5 см от крепежных элементов.
Необходимые инструменты
Набор инструментов пригодится самый минимальный:
Технология фиксации труб с помощью хомутов
Последовательность действий по установке держателей:
Крепление водопроводных труб
Внутренние водопроводные коммуникации устанавливают с помощью пластиковых держателей. Они выполняют роль подвижных опор и обеспечивают подвижность горячих труб при их линейном расширении. Предусматривают хомуты ПВХ с несколько большим диаметром, чем диаметр труб.
При расчете расстояния между точками крепления необходимо придерживаться предписанных норм.
Отводы диаметром в 16 мм горизонтальной укладки для холодной воды крепят с шагом 0,8 м, вертикальные – 1,2 м. Для горячего водоснабжения шаг крепления будет равен 0,5 м и 0,9 м соответственно.
С каждым последующим увеличением диаметра в рамках установленной ГОСТом линейки типоразмеров шаг креплений возрастает на 100 мм для горизонтально расположенных труб, на 50 мм – для вертикальных.
Кроме этого, крепежи рекомендуется смонтировать в 5 см от мест установки арматуры, фитингов и пересечения отводов.
Крепление канализационных труб
Установку канализационных магистралей производят с обязательным уклоном 0,2 м на один метр в сторону слива.
Ведут монтаж с нижней опоры стояка, у которой крепят неподвижный элемент. В дальнейшем крепления выполняются таким образом, чтобы все сегменты системы находились в одной плоскости и соосности.
Хомуты крепят около ответвлений и в стыковочных местах. Шаг креплений составляет как минимум 10 сечений трубы.
Чтобы создать отступ от стены, применяют кронштейны.
Заключение
Пластиковые хомуты находят все большее применение. Надеюсь, что информация поможет вам правильно их использовать. Желаю удачи в ремонтных работах, подписывайтесь на мои статьи, делитесь опытом в социальных сетях.
Пластиковые хомуты. Нейлоновая стяжка, поражающая своей универсальностью.
Пластиковые хомуты
Приветствуем вас, уважаемые посетители нашего сайта! В данной статье речь пойдет о кабельных стяжках. Какие лучше? Что можно соединять с их помощью? Главное, какой купить хомут? Обо всём этом читайте ниже.
Зачем они нужны?
Хомуты, без всякого сомнения, можно назвать одним из самых популярных материалов для крепежа. Существуют две разновидности таких стяжек: из металла и из пластика. Металлические, несомненно, являются более долговечными, однако, во-первых они гораздо дороже пластиковых, а во-вторых – проигрывают синтетическим аналогам по многим параметрам.
Первые хомуты из нейлона появились в США. На сегодняшний день их производят из нейлона и полиамиды, которые являются синтетическими полимерами. Эти материалы отличаются высокой прочностью и надёжностью. Изделия, изготовленные из них доступны по цене и очень практичны. Нейлон не подвержен коррозии и хорошо переносит агрессивное влияние различных факторов. Благодаря этому, крепления из синтетических материалов гораздо сильнее востребованы, нежели их аналоги из металла.
Характеристики

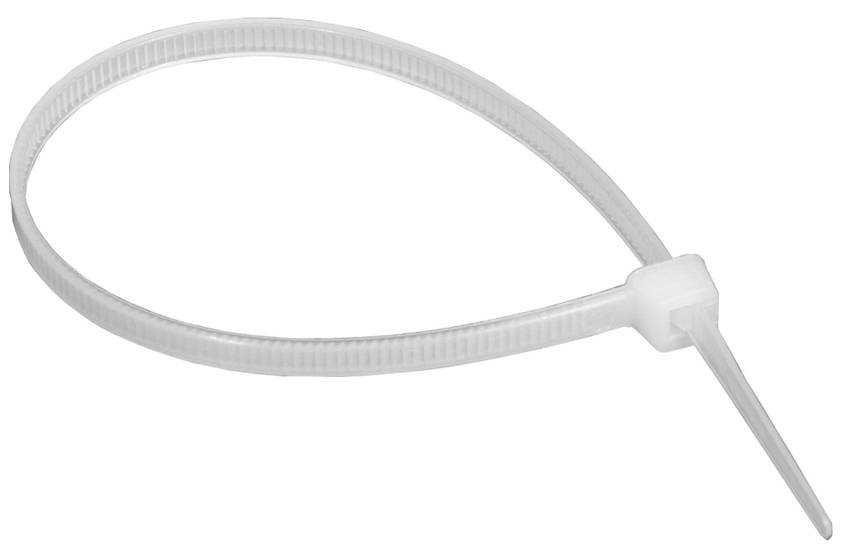

Данные крепления выглядят как гибкие узкие ленты со специальным замком с одной стороны. В него вставляют второй край и затягивают хомут. Одна из сторон хомута часто бывает покрыта зубцами. Они должны препятствовать лёгкому открытию замка.
Области использования

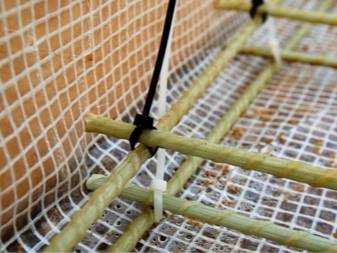

Пластиковые хомуты используются для проведения множества работ, таких как:
Их применяют для соединения шлангов, проводки и трубок, сбора кабелей. Благодаря тому, что пластик является гибким материалом, крепления можно делать жёсткими и подвижными. Поскольку нейлону нипочём ветер и дождь, а также резкие перепады температур, хомуты из него можно устанавливать и во время уличных работ (например, чтобы зафиксировать проводку для кабеленесущих конструкций).
Для стяжек не бывает ни одного запрета по сфере использования. Если где-то нужно соединить провода или кабели – стяжка отлично справится с этой задачей. Самое главное – не ошибиться в выборе видов и размеров.
Размеры крепежей

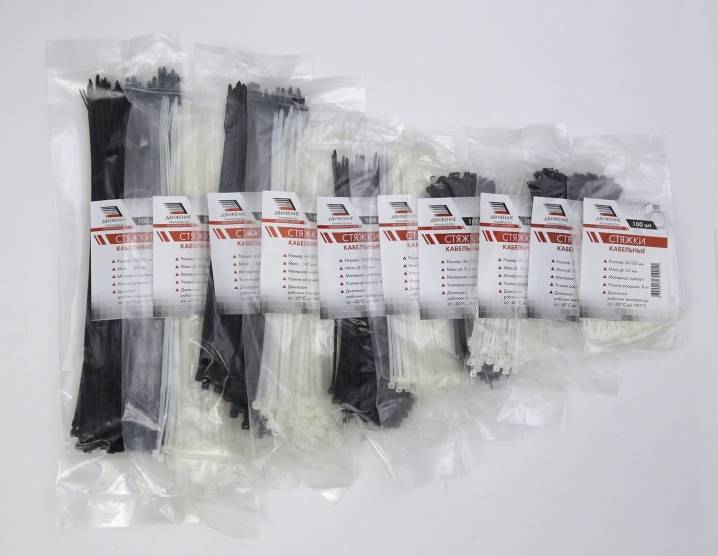

Учитывая огромное количество сфер использования, производители изготавливают стяжки самых разных размеров. Самые маленькие крепления имеют длину 6 см; самые большие – около полутора метров. Кстати, пластиковые стяжки можно соединять друг с другом.
Ширину можно назвать наиболее важным параметром, ведь от него зависит, какой вес сможет удержать стяжка. Хомуты с маленькой шириной удерживают до десяти килограмм проводов; самые широкие выдержат около 80 кг.
Цвет хомутов
Тот или иной цвет стяжки получают неспроста. Чёрные хомуты, которые используются для работ на улице, имеют в своём составе специальные стабилизаторы. Чаще всего, производители прибегают к использованию угольного порошка, который способствует увеличению сопротивления ультрафиолетовому излучению. Именно он окрашивает материал в чёрный. Яркие же расцветки хомутов дают возможность маркировки соединений и дифференциации их в зависимости от назначения.
Разновидности
Пластиковые хомуты делят на несколько видов.
Среди многих производителей данного материала, мы рекомендуем выбрать нейлоновые хомуты от WKK. На это есть несколько причин:
Рекомендуем ознакомиться с онлайн-каталогом нашего сайта. В нём вы найдёте множество разнообразных расходных материалов для вашего предприятия.
Особенности пластиковых хомутов
Размеры
Для крепления труб, кабеля и других элементов важно учитывать размер хомута. Правильно рассчитанные параметры обеспечат прочную и надежную фиксацию
Выбор необходимого размера помогут сделать специальные таблицы, предназначенные для расчёта полимерных хомутов, они опираются на параметры, выведенные в ГОСТ 17679-80.
Длина пластиковых моделей представлена в большом разнообразии начиная с минимальных размеров от 60 мм и увеличиваясь по таблице до 150 мм, 200 мм, 250 мм, 300 мм, 900 мм, 1200 мм.
Выбирая крепеж для труб, следует знать их наружный диаметр, он должен совпадать с внутренним объемом кольца хомута. Максимальный размер, на который может рассчитывать крепежное изделие из ПВХ – отвод с сечением 11 см.
Описание и назначение
Пластиковые хомуты не могут соперничать с металлическими моделями по прочности, но у них есть свои преимущества. Высокая эластичность дает им возможность выдерживать ощутимые вибрации.
Что касается температурных колебаний, не все хомуты из пластика устойчиво реагируют на сильные морозы, поэтому для уличных работ следует выбирать морозостойкие варианты.
Описание
Крепежная кабельная или бытовая конструкция устроена несложно. Она имеет стяжную пластиковую деталь в виде ленты, на одной из сторон которой под уклон расположены зубчатые штрихи. Отверстие замкового кольца наделено выступом, уходящим в обратном направлении от зубчатой плоскости. Лента, проходя через замковое отверстие, движется только в одну сторону, стягивая предмет крепления, например, кабель. Когда элемент зафиксирован, открыть крепежную полосу уже невозможно. Демонтаж происходит методом среза пластикового крепления. Такое устройство относится к одноразовым хомутам.
Есть крепежи, усложненные стержнем-дюбелем. Их монтируют в предварительно подготовленные отверстия к стене, полу или потолку. Для этого достаточно вбить дюбели в отверстия, а в хомуты вложить кабель.
Назначение
Пластиковые хомуты имеют много модификаций и назначений. Дома в быту, на садово-огородном участке, в гараже их можно применять в виде креплений во всех ситуациях, на которые способна фантазия:
Пластиковые хомуты применяют для удерживания водопроводных и канализационных труб из ПВХ. Однако нагрузку металлических коммуникаций нейлоновые крепежи не выдержат.
Обзор видов
Хомут является крепежным элементом широкого назначения, поэтому внешний вид, размеры, сила крепления, тип пластика у разных моделей неодинаковы. Их можно разделить на несколько видов.
Нейлоновые
Самая простая одноразовая конструкция в виде ремешка, которая фиксирует элементы с помощью затягивания и не имеет обратного хода. Выпускаются изделия в большой цветовой палитре.
С монтажным отверстием
Одноразовый хомут, описанный выше, но с небольшой особенностью.
Это позволяет монтировать кабель или другие элементы саморезами к плоскости. Выбор цвета и размера данных моделей невелик.
На самоклеящейся площадке
Обычный стягивающий зубчатый ремешок, продетый через небольшую самоклеящуюся площадку. Такие фиксаторы удобны для легких кабелей и проводов.
С двойным замком
Хомут, произведенный из относительно толстого и прочного пластика, рассчитан на нагрузку с большим усилием, чем обычный нейлоновый вариант. Для надежности фиксации модель наделена двумя замками.
Дюбель-хомут
Дюбели-хомуты представляют собой небольшую цельную твердую пластиковую петлю с зазубринами. Иногда они могут выглядеть в виде болта, головка которого имеет отверстие.
Пластиковый кронштейн (хомут) с дюбелем
Такая модель представляет собой хомут в виде неизменного пластикового кольца, скрепленного с дюбелем. Изделие не приспособлено к стяжке, предназначено для фиксации и удерживания кабеля.
Скоба-хомут
Один из видов нейлоновых хомутов, представляющий собой скобу с близко расположенными краями. Оба края имеют отверстия и замыкаются в кольцо, образовывая хомут, с помощью саморезов.
Анкер – зацеп на ремешке ленты – цепляется за тонкий стальной профиль (не более 2 мм).
С шариковым захватом
Такое изделие вместо полосы с зазубринами имеет ленту с шариками.
Чтобы затянуть хомут, нужно шарики продевать через замковое отверстие, а чтобы его снять, все действия проделывают в обратном порядке.
Разъемная стяжка
Замок на изделии наделен рычажным фиксатором – если на него нажать, лента освободится. Модель удобна для фиксации кабеля с большим объемом.
С защелкивающейся верхней лапкой
Хомут в виде кольца содержит петельки, предназначенные для фиксации к плоскости с помощью шурупов. Он наделен верхним откидным замком, похожим на лапку. Кабель проходит по закрепленным кольцам, но эффекта стяжки модель не имеет.
Одноразовые и многоразовые
Все хомуты можно разделить на модели одноразового и многоразового использования. К одноразовым относятся простейшие варианты, замок которых работает только на закрывание. Чтобы их снять, необходимо срезать пластиковую стяжку строительным ножом. Такие зажимы применяют для временного пользования или для монтажа легких элементов. Они стоят недорого – за пачку изделий из 100 штук можно заплатить 35-40 рублей.
Многоразовые замки применяют для монтажа труб, толстого кабеля и крупных конструкций. Небольшие хомуты в виде ремешков тоже могут наделяться замками, способными к открыванию, но они не пользуются особой популярностью.
Для наружных работ
Обычные пластиковые изделия для работы в условиях улицы не подходят. Влияние морозов, ультрафиолета, сырости требует от материала особых качеств. Хорошо расширяет эксплуатационные свойства обычный угольный порошок. Его добавляют в полимеры в качестве стабилизатора. Добавка меняет цвет изделия на черный, и она же делает его стойким к ультрафиолету и резким температурным колебаниям.
Особую термическую устойчивость имеют хомуты, произведенные из полиамида. Они способны выдержать температуру до +1200 градусов. Их применяют для монтажа конструкций и труб, работающих в местах с высоким температурным режимом.
Цветовое разнообразие
Наличие различных оттенков пластиковых хомутов не только маскирует места фиксации, они выступают в качестве маркера электрических линий и других важных объектов. Черный цвет выдает принадлежность крепящего элемента к видам изделий для наружного монтажа.
Советы по эксплуатации
Установить пластиковые хомуты по силам каждому, следует лишь правильно выбрать изделие с учетом нагрузки, температурной среды, вида скрепляемых конструкций.
Применяя хомуты, необходимо обращать внимание на следующие моменты:
Для установки водопроводных труб нужно учитывать несложные правила:
Пластиковые хомуты с момента их изобретения почти мгновенно обрели популярность. Без них трудно обойтись в производстве, на даче или дома. Уважающий себя хозяин всегда имеет в запасе пачку одноразовых хомутов, а для более квалифицированных работ усложненные зажимы без проблем можно приобрести в строительных магазинах.
Как открыть пластиковый хомут, смотрите далее.
