§ 1.4 Насадочные колонны. Типы насадок и требования к ним

Насадочные колонны широко применяют для процессов абсорбции, очистки, охлаждения и увлажнения газов, иногда ректификации.

Различают 2 основных режима работы насадочных аппаратов:

1. Пленочный, при котором жидкость, омываемая газом, стекает по элементам насадки;

2. Эмульгационный, когда весь аппарат заполнен жидкостью, а через слой ее между элементами насадки барботирует газ.

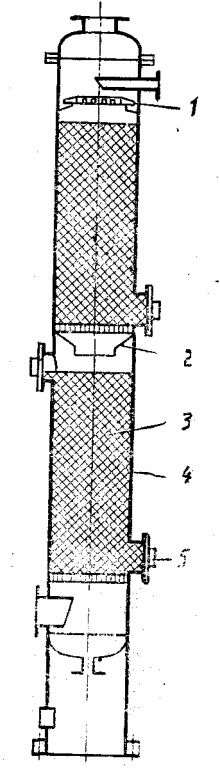

Основные элементы насадочных колонн:

— устройства для орошения и распределения жидкости.

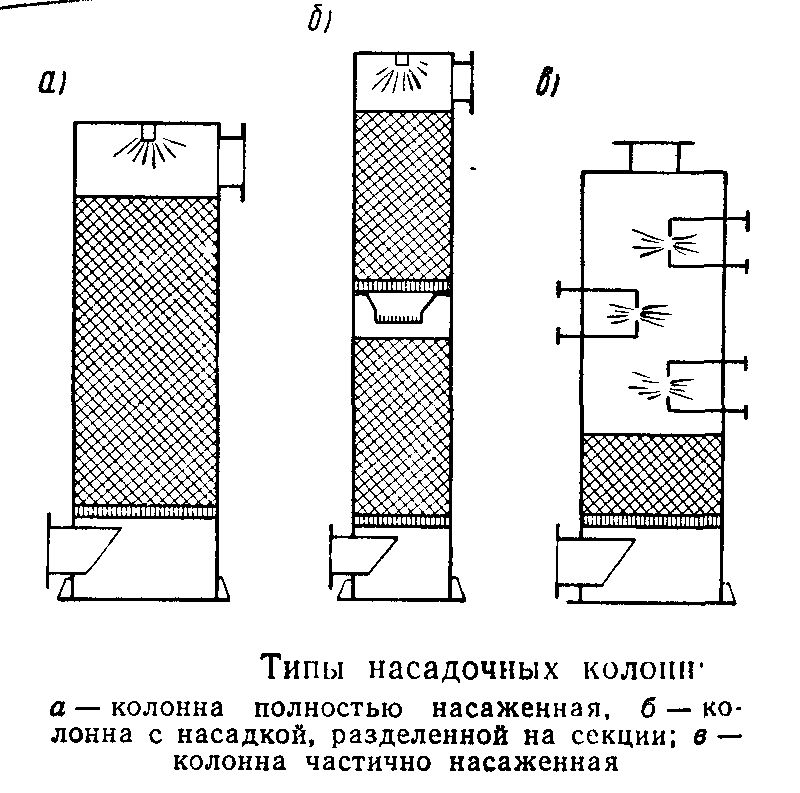

По способу расположения насадки по высоте аппарата колонны подразделяют на:

— полностью насаженные (рисунок а );

— разделенные на секции (рисунок б );

— частично насаженные (рисунок в ).

Колонны, частично загруженные, имеют над слоем насадки значительное свободное пространство, в котором жидкость реагирует с газом в распыленном состоянии.

К насадке предъявляются следующие основные требования:

— нечувствительность к загрязнениям и осадкам;

— малое гидравлическое сопротивление;

Применяют насадки двух типов:

— насыпные (из отдельных элементов);

— хордовые (из полос, пластин, решеток).

Насыпные насадки. Основные типы насыпных насадок:

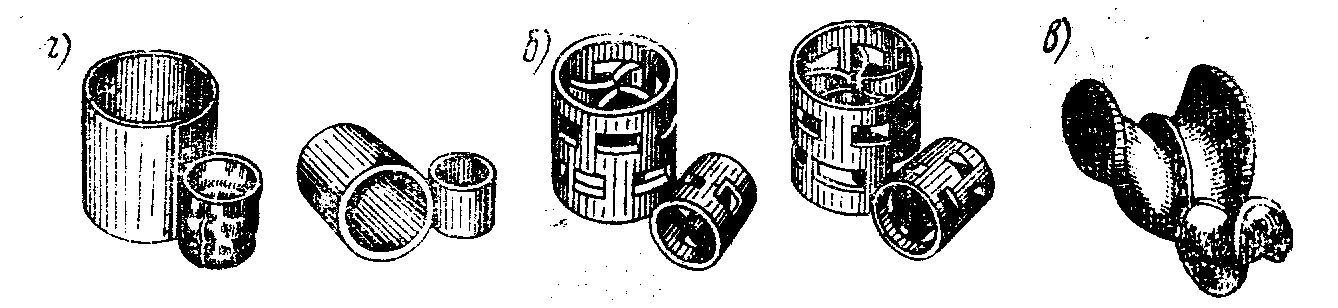

— кольца Рашига (рисунок а );

— кольца Палля (рисунок б );

— седловидная насадка (рисунок в ).

Кольца Рашига диаметром 10 – 150 мм применяют часто. Они просты по кон­струкции, дешевы в изготовлении и обеспечивают удовлетворительный контакт между жидкостью и газом. Лучше по своим показателям кольца Палля. Они в отличие от колец Рашига имеют язычки, отогнутые внутрь. Седловидная насадка предпочтительна при работе с продуктами, загрязняющими насадку.

Элементы насадки изготавливают из керамики, фарфора или тонколистового металла.

В промышленных колоннах в основном применяют насадочные кольца диаметром 25 и 50 мм.

Насадка должна быть засыпана ровным слоем. Образование пустот или щелей резко ухудшает работу колонны.

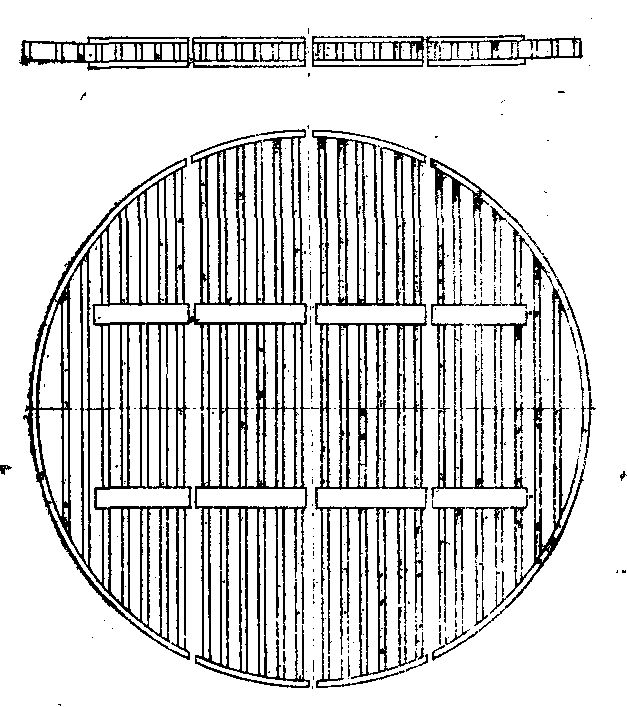

Насыпную насадку укладывают на опорную решетку (колосник) (см. рисунок), которая должна иметь минимальное гидравлическое сопротивление и обладать достаточной механической прочностью, чтобы выдержать вес насадки и удерживаемой ею жидкостью.

Основные типы хордовых насадок:

— плоскопараллельная (рисунок а );

— зигзагообразная (рисунок в ).

Они обеспечивают хороший контакт между жидкостью и га­зом и в то же время имеют малое гидравлическое сопротив­ление.

Основное применение хордовые насадки нашли в вакуумных колоннах.
