Для чего при сверлении глухого отверстия под шкант надевают на сверло ограничитель
Урок 15 (вариант А)
Технология соединения деталей из древесины шкантами и шурупами в нагель
Раздел. Материальные технологии.
Вариант А: Технологии обработки конструкционных материалов.
Тема урока. Технология соединения деталей из древесины шкантами и шурупами в нагель.
Тип урока. Комбинированный.
Цели урока: организовать деятельность обучающихся по ознакомлению с технологией соединения деталей из древесины шкантами и шурупами в нагель; обеспечить усвоение приёмов сборки деталей с помощью шкантов и приёмов соединения брусков из древесины шурупами в нагель.
Материальные технологии
Технологии обработки конструкционных материалов
§20. Технология соединения деталей из древесины шкантами и шурупами в нагель
К столярным соединениям деталей из древесины, кроме шипового соединения, относится соединение с помощью шкантов, которое очень часто применяется при соединении деталей современной мебели.
Рассмотрим технологию соединения деталей с помощью шкантов на примере полочки для ванной комнаты (рис. 61). Полочка 2 крепится к основанию 1 двумя шкантами, кронштейн 3 — двумя. Кроме того, кронштейн и полочка соединены между собой двумя шкантами.
Первоначально в соединяемых деталях выполняют разметку осей отверстий пол шканты (рис. 62)
Диаметр шканта должен составлять 0,4. 0,5 толщины соединяемых деталей S. Для толщины S = 16 мм подойдут готовые промышленные деревянные шканты 08 мм, длиной lшк = 30 мм.
Отверстия в деталях под шканты сверлят того же диаметра, что и диаметр шканта (рис. 63).
В детали «основание» отверстия будут сквозными. Сверление выполняют на подкладной доске (рис. 63, а), чтобы при выходе сверла из заготовки у отверстия получались ровные края.
В полочке и кронштейне сверлят глухие отверстия. Глубина сверления поперечных отверстий под шканты в доске не должна превышать 0,6. 0,7 её толщины (рис. 63, б). При большей глубине доска может расколоться при забивании шканта. Для толщины 16 мм глубина глухого отверстия составит примерно 10 мм. Для получения отверстия необходимой глубины на сверло надевают ограничитель — резиновую втулку 7 (рис. 63, б, в).
Глубина продольного отверстия под шкант должна равняться длине той части шканта, которая устанавливается в отверстие плюс 2. 3 мм (рис. 63, в).
Четыре шканта смазывают клеем и забивают в кронштейн несильными ударами молотка или киянки. После этого забивают два шканта в кромку полочки.
Сборку изделия начинают с соединения полочки и кронштейна (рис. 64). Для этого полочку с отверстиями, предварительно смазанными клеем, сажают на шканты кронштейна, нанося лёгкие удары по вспомогательному бруску. Если не применять брусок, то шканты могут расколоть полочку.
Собранную полочку с кронштейном соединяют с основанием, предварительно смазав соединяемые отверстия и шканты клеем.
После сверления двух отверстий Ø 20 мм в основании полочки и установки в них с помощью клея подвесок для полотенец всё изделие зачищают шлифовальной шкуркой и покрывают лаком.
В 5 классе при изучении соединения деталей шурупами и саморезами вы узнали, что соединение получается более прочным, если шуруп входит в основную деталь поперёк волокон, и менее прочным — если вдоль волокон. Однако часто приходится ввинчивать шурупы в торец бруска вдоль волокон.
Чтобы повысить прочность такого соединения деталей, вблизи торца сверлят отверстие и забивают в него смазанный клеем нагель — деревянный цилиндрический шип (рис. 65). После этого шурупы ввинчивают в нагель поперёк его волокон, что повышает прочность соединения.
Практическая работа № 19
Соединение деталей из древесины шкантами и шурупами в нагель
1. Подготовьте детали, изготовленные на предыдущих практических работах, или заготовки для своего проектного задания, если детали соединяются в изделие шкантами или шурупами в нагель
2. Разметьте заготовки по чертежу и наметьте шилом центры отверстий под шканты.
3. Рассчитайте необходимый диаметр шкантов и подберите нужное количество из имеющихся в учебной мастерской.
4. Просверлите сквозные или глухие отверстия в соответствии с требованиями чертежа.
5. Смажьте шканты клеем и запрессуйте их в отверстия на необходимую глубину. Соедините детали на шкантах и скрепите их струбциной или в зажиме верстака.
6. По заданию учителя соедините детали шурупами в нагель (разметьте заготовки, просверлите отверстия, запрессуйте нагели, вкрутите шурупы).
Запоминаем опорные понятия
Самостоятельная работа
Работа с информацией.
Ознакомьтесь, выполнив поиск в Интернете и других источниках информации, с другими, кроме рассмотренных в параграфе, вариантами соединения деталей на шкантах. Сохраните информацию в форме описания, схем, фотографий и др.
Проверяем свои знания
1. Изложите последовательность соединения деталей шкантами.
2. Для чего при сверлении глухого отверстия под шкант на сверло надевают ограничитель — резиновую втулку?
3. C какой целью при соединении брусков с помощью шурупов применяют нагели?
Для чего при сверлении глухого отверстия под шкант надевают на сверло ограничитель
Подробное решение параграф § 10 по технологии для учащихся 5 класса, авторов Тищенко А.Т., Симоненко В.Д. 2019
Практическая работа № 8.
1. Рассмотри различные свёрла и запиши в рабочую тетрадь их типы, диаметр и назначение основных частей.
Все свёрла имеют рабочую часть и хвостовик. Спиральные свёрла с направляющим центром предназначены для точного и качественного сверления поперёк волокон древесины. Центровые (перовые) свёрла применяют для сверления неглубоких отверстий большого диаметра, у этих свёрл одна режущая кромка. Винтовые свёрла, представляющие собой винтообразную пластину, используют для высверливания глубоких отверстий. Ложечным сверлом сверлят отверстия вдоль волокон. Диаметр сверла указывается на хвостовике в миллиметрах. Спиральное сверло (0,5 мм диаметр), плоское (0,7 мм), Центровочное (0,8 мм), ложечное (0,9мм)
2. Изучи устройство коловорота и ручной дрели, которые имеются в учебной мастерской. Запиши в рабочую тетрадь названия частей, из которых они состоят.
Коловорот состоит из патрона, рукоятки, сверла, упора. Дрель состоит из следующих частей: зубчатая передача, рукоятка, сверло, вспомогательная ручка.
Стр. 49. Вопросы
1. Какие свёрла применяют для получения отверстий в заготовках из древесины?
Спиральные свёрла с направляющим центром применяют для сверления отверстий в заготовках из древесины.
2. Чем отличается дрель от коловорота?
В дрели в отличие от коловорота, установлен специальный механизм — зубчатая передача, состоящая из зубчатых колёс разного диаметра, помогающая быстрее вращать сверло.
3. Для чего используют струбцину?
Струбцина — это приспособление, применяемое для закрепления заготовки при сверлении, пилении и других операциях.
4. Как получить глухое отверстие нужной глубины?
Чтобы получить отверстия необходимой глубины, на сверло надевают ограничитель — резиновую втулку.
5. Почему в конце сверления необходимо замедлить скорость вращения сверла и ослабить нажим на упор?
Чтобы в конце сверления при выходе сверла из заготовки отверстие получалось с ровными краями, и чтобы не повреждалась поверхность крышки верстака.
6. Почему дрель и коловорот нельзя класть на верстак сверлом к себе?
Чтобы не пораниться и выполнить правила безопасной работы при работе дрелью и коловоротом.

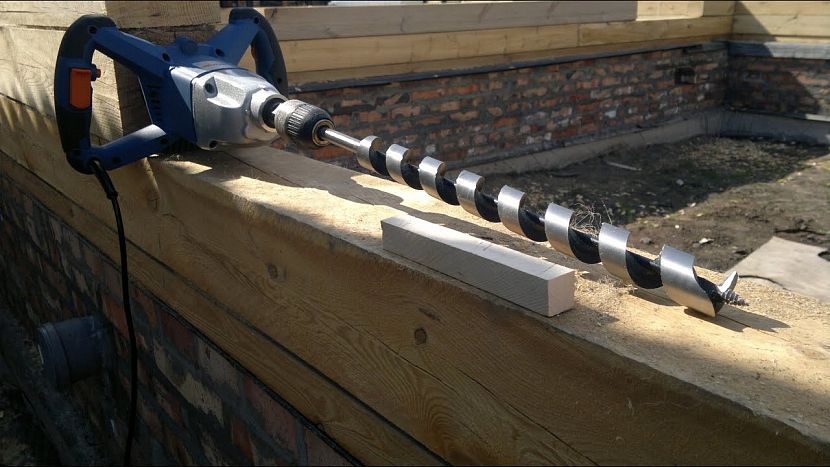

Чем сверлить брус под шканты: обзор низкооборотных дрелей
Отправим материал на почту
При строительстве, в процессе работы с деревянным брусом, особое внимание уделяют соединительной части венцов. Как показывает практика, перепады температуры воздуха и вода способны изменить форму древесины, даже будучи высушенной по всем правилам. Избежать этого поможет применение нагелей, которые плотно скрепляют элементы конструкции между собой. Но чем можно сделать необходимые отверстия?
Особенности низкооборотистой дрели
Достоинством данного электроинструмента считается его безотказность. Работая на пределе мощности, низкооборотистая дрель не выйдет из строя. Обычный инструмент не рассчитан под такие нагрузки. Применение такой дрели оправдано в следующих случаях:
Как выбрать дрель с малыми оборотами
Среди многообразия представленного функционала в первую очередь следует обратить внимание на мощность электрического инструмента. От этого параметра зависят итоговые возможности дрели. Для серьезных строительных работ выбирают дрель с мощностью не менее 1500 Вт. Если речь идет о мелком ремонте, можно обойтись простым вариантом для сверления мощностью 700-1000 Вт.
Особым преимуществом обладает так называемая миксерная дрель, совмещающая в себе функции замешивания строительных смесей и проделывания отверстий. Это достаточно мощный инструмент, оснащенный современной электроникой, что обеспечивает:
В комплекте с дрелью поставляется набор приспособлений для работы. Каждый из шпинделей, входящих в состав набора, имеет характерную резьбу. Фирмы-производители валов учитывают особенности фиксации шпинделя при выпуске продукции.
Видео описание
Крепление бруса на короткие шканты (нагели).
Основные производители низкооборотистых дрелей
Качество инструмента зависит от репутации изготовителя. Опытные мастера выделяют ряд моделей, заслуживающих внимание.
Makita
Бренд из Японии, специализирующийся на производстве электрических инструментов, завоевал мировое доверие благодаря качеству выпускаемой продукции. Среди многообразия дрелей этой фирмы популярностью пользуется агрегат модели 6300-4. Экземпляр подходит для выполнения высококачественных работ опытными мастерами. Цена находится в пределах 14,5 тысячи рублей. Инструмент позволяет выполнять все востребованные задачи, в том числе и приготовление растворов.
Felisatti
Производитель из Италии, под брендом которого производится все необходимое для строительных работ, выпускает также и низкооборотистые дрели. Профессионализм итальянцев оценили мастера, выбрав среди популярных моделей устройство DMF23/1150VSE.
Metabo
Среди стран-производителей электроинструментов Германия занимает высокое место, отличаясь надежной и высококлассной продукцией. Metabo выпускает дрели, которые оценит любой мастер. Однако высокая стоимость устройств сдерживает от покупки непрофессионалов строительного дела. Так, цена распространенной модели дрели B32/3 составляет 59 тысяч рублей. Позволить себе работать с дорогостоящим инструментом может не каждый.
Россия
Если при выборе производителя стоит вопрос об экономии средств, стоит обратить внимание на российские бренды. Эффективность работы инструментов фирмы Интерскол или ЗУБР находится на уровне иностранных конкурентов. Доступность продукции отечественных фирм заставляет мастеров делать выбор в их пользу.
Приемы сверления отверстий в древесине
На предварительном этапе следует провести зенкование поверхности. Суть процедуры заключается в проделывании небольшого углубления по размерам головки крепежного изделия в месте последующего сверления. Затем проводится основное сверление оснасткой номинального крепежного диаметра. Если планируется применение шкантов, то сверление проводится без предварительного зенкования. Если нет необходимости в сверлении заготовки насквозь, то используют перьевое сверло. Оно предназначено для организации шипового соединения и может оснащаться встроенным ограничителем глубины сверления.
Чтобы сохранить структуру дерева при сверлении отверстий большого размера, используют кольцевые фрезы и перьевые сверла. В отличие от сверл цилиндрического типа, они практически не создают сколов на деревянной поверхности.
Сверление перьевыми сверлами
В намеченном месте устанавливают перьевое сверло и задействую дрель на небольшой мощности. Процесс продолжается до того момента, пока с обратной стороны бруска мастер не увидит конец инструмента. Для устранения сколов в области отверстия далее применяют сверление с противоположного края. Заготовку переворачивают в нужном направлении, фиксируют и сверлят, устанавливая сверло в уже проделанное отверстие.
Сверление кольцевой фрезой
В ситуациях, когда необходимо проделать отверстие, радиус которого превышает 19 мм, применяют кольцевые фрезы. Конструкция приспособления имеет в составе небольшое сверло, направляющее дрель при работе. В результате отверстие сверлится в намеченном месте.
Винтовые сверла
Нередко приходится пользоваться дрелью, сверля достаточно толстые деревянные заготовки или бревна. Диаметр отверстий при этом также остается большим. В этом случае используют винтовое сверло, работа с которым не вызывает трудностей. Приспособление выбирают в ситуациях, когда предстоит сверление отверстий, проходящих сквозь несколько бревен.
Винтовые сверла – подходящий вариант, поскольку:
Видео описание
Круговое сверло
Данное приспособление мастера называют балеринкой, поскольку принцип действия сверла напоминает движения танцора. Режущий элемент состоит из центрального сверла и дополнительных резцов, расположенных на общей оси. Положение резов можно изменить, тем самым регулируя диаметр будущего отверстия. В набор кругового сверла входит кернер, предназначенный для разметки, и шестигранник, необходимый для фиксации сверел.
Режущий элемент такого типа выбирают в следующих ситуациях:
Сверление круговым элементом лучше проводить на малой мощности дрели, поскольку велика вероятность порчи приспособления.
Советы по вертикальному сверлению
Опытные пользователи при работе с дрелью рекомендуют придерживаться следующих указаний:
Видео описание
Брус под шканты: чем сверлить?
Заключение
Сохранить целостность строения из деревянного бруса поможет использование нагелей. Эти крепежные изделия отличаются высокой надежностью при незначительной стоимости.
ограничитель глубины сверления на сверло
глубиномер в дрели не всегда удобен, когда ограничено пространство для сверления, а на шуруповерте его вообще нет.
Посоветуйте варианты ограничителей, вот нашел, кто знает удобно ли с ними работать?
Мне нужно будет в ЛДСП дырки под шканты делать для дома.
» >
krserv написал :
Посоветуйте варианты ограничителей, вот нашел, кто знает удобно ли с ними работать?
Мне нужно будет в ЛДСП дырки под шканты делать для дома.
» >
ну а в чем проблема? привернул и сверли, да и не дорого.
советуюсь, заказывать из Москвы надо, посмотреть, подержать не получится, сам в Краснодаре, а придет потом, а может там г. хоть и недорого. Может кто что другое посоветует и т.д.
krserv написал :
Может кто что другое посоветует и т.д.
Вы сверлить будете одним диаметром? Закажите в местной токарке с фиксацией винтом, если дорого через инет
не пойдет, время будет тратиться на контроль, лучше втулка, до упора просверлил быстро и все.
В одной детали сверлишь отверстие, вставляешь эту кнопку, соединяешь детали и на второй остается отметка где сверлить.
Спасибо, понял, разметчик. Иду дальше, я со шкантами первый раз работать буду, смотрю у KWB кондукторы какие-то есть для установки шкантов, пригодится он в хозяйстве если дома мебель для себя делать, или не экономично будет на него тратиться, проще линейкой разметить, потока производства нет. К тому же сейчас кроме шкантов других стяжек разных полно применяется. Может кто-нибудь ссылочку даст, хорошую, сам сейчас в поиске, для начинающего почитать как использовать кондуктор и нужен ли он будет?
Вот тут о кондукторе KBW:
Спасибо, прочитаю сейчас, я для себя полезность кондуктора вижу в том, что он позволит строго перпендикулярно дрелью дырки сверлить.
читаю, вникаю, а время идет, посоветуйте что из того что можно сразу купить, чтобы упростить создание на шкантах, стола, шкафа, которые сейчас делаю. Т.е чтобы не размечать отверстия и перпендикулярно дырки просверлить обычному гражданину, без опыта столярных работ, но дрель есть и дырки я ей иногда сверлю, не всегда ровно правда, но для мебели сложнее, тут желательно чтобы как положено, а не по-китайски
krserv написал :
читаю, вникаю, а время идет, посоветуйте что из того что можно сразу купить, чтобы упростить создание на шкантах, стола, шкафа, которые сейчас делаю. Т.е чтобы не размечать отверстия и перпендикулярно дырки просверлить обычному гражданину, без опыта столярных работ, но дрель есть и дырки я ей иногда сверлю, не всегда ровно правда, но для мебели сложнее, тут желательно чтобы как положено, а не по-китайски
» >
Точность попадания ответного отверстия 100% Делал шкаф с ним, 8 полок и крышка встали на места с первого раза. KWB DubelProfi после него законсервирован
Самое простое- кусок фанеры( не нравиться фанера- подберите другой материал) нужной толщины надетый на сверло. Держится на плотной посадке.
uncle dima написал :
KWB DubelProfi после него законсервирован
простите, чем он плох оказался?
Там целая система assistent
Сверло » >
Кондуктор » >
vs220 написал :
Там целая система assistent
Сверло » >
Кондуктор » >
krserv написал :
глубиномер в дрели не всегда удобен, когда ограничено пространство для сверления, а на шуруповерте его вообще нет.
Посоветуйте варианты ограничителей, вот нашел, кто знает удобно ли с ними работать?
Мне нужно будет в ЛДСП дырки под шканты делать для дома.
» >
Я такие покупал себе. Подошел только для сверла 8 мм. Обратите внимание на внутренний диаметр! У всех кроме 8 мм он с десятыми частями. Вот из-за этих десятых они и не подошли на мои сверла. Я думал что десятую миллиметра я как-нибудь да дожму. Но при зажимании ограничителя 4,8мм на сверле 5 мм сломался винт(который под шестигранник), но ограничитель не зажался на сверле. Так что похоже что эти ограничители не для наших сверел. Может это американские дюймовые размеры.
Сверление отверстий под шкант
Использование шкантов в изготовлении мебели берёт своё начало ещё с «советских» времён. Но, несмотря на свою «древность», данный тип мебельной фурнитуры иногда используется и современными мебельщиками. Истории известны также некоторые личности, которые и по сей день продолжают использовать шканты для соединения всех узлов мебели, несмотря на то, что они живут в век высоких технологий и развития китайского промышленного плагиата всех современнейших элементов фурнитуры, разработанных в Европе.
Причину такой «любви» к шкантам объяснить сложно. Дело в том, что установка шканта требует высокой точности от мастера. Ошибка даже на долю миллиметра может привести к смещению деталей, исправить которое без «жертв» практически невозможно. Приходится либо рассверливать отверстие (что ведёт к ненадёжному соединению деталей), либо ставить в просверленное отверстие заглушку и сверлить его заново (что отнимает массу времени и нервов).
В общем, рискнём предположить, что мастера, продолжающие работать со шкантами, либо мазохисты, либо работают в очень дешёвом рыночном сегменте (так как единственным достоинством шканта, является его низкая стоимость). А может, живут где-то высоко в горах и работают с «дедовскими» запасами ДСП и фурнитуры, поэтому просто не знают о существовании конфирматов, уголков, и даже минификсов. Несмотря на нашу «нелюбовь» к минификсам, шкант можно отнести к ещё более «жёсткому» типу фурнитуры в плане его установки и регулировки.
Всё же мы решили рассмотреть технологию сверления отверстий под шкант. Сразу отметим, что при изготовлении мебели своими руками вам не придётся повсеместно использовать шканты. В наших чертежах мебели, шканты применяются только в тех соединениях, где по технологии их применение является наиболее оптимальным. Таких соединений немного, но, тем не менее, раз они присутствуют в чертежах мебели, значит для успешного изготовления мебели своими руками, надо рассмотреть вопрос сверления отверстий под шкант.
Шаг 1
Согласно чертежам мебели делаем разметку для сверления с плоской стороны детали. О том, как сделать такую разметку можно прочитать здесь.
Шаг 2
Теперь берем дрель со сверлом диаметром 8ммм и делаем отверстие на глубину не более 10мм. Отверстие нужно сверлить очень точно, поэтому, чтобы сверло не плавало по детали, хорошо разметьте шилом место сверления или используйте сверло по дереву, только следите за тем, чтобы кончик сверла не вылез наружу с противоположной стороны детали. Также, при сверлении отверстия под шкант, очень важно «выдержать» перпендикулярный угол сверления. Иначе могут возникнуть проблемы при соединении деталей.
Шаг 3
Теперь нужно сделать разметку на торце второй детали, той, которая будет стыковаться с уже размеченной. О том, как сделать разметку с торца детали, читайте в этой статье.
Шаг 4
Осталось только просверлить отверстие в торце детали. Нам опять же понадобится дрель и сверло диаметром 8мм. Сверлим отверстие на глубину не менее 25мм.
