Ручные осколочные гранаты
Граната (итал. granata от лат. granatus – зернистый) – взрывчатый боеприпас, предназначенный для поражения живой силы и техники противника с помощью ручного метания. Для метания специальных винтовочных гранат и подствольных гранат используется энергия пороха, что во много раз увеличивает дальность метания – с 50 метров для ручного броска до 400 — 2 000 метров (для винтовочных и подствольных гранат соответственно). Ручные гранаты также могут применяться для поражения противника без метания путем устройства мин-растяжек. На вооружении ВС РФ и стран бывшего СССР основными гранатами являются гранаты РГД-5, Ф-1, РГО и РГН, о которых и пойдет речь ниже.
Граната РГД-5
РГД-5 — (ручная граната, дистанционная, Индекс ГРАУ — 57-Г-717) — советская ручная граната, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа. Это означает, что она предназначена для поражения л/с противника осколками корпуса при взрыве.
Цели граната достигает за счёт броска рукой.
Дистанционного действия — означает, что граната взорвётся через определённое время (3,2 – 4,2 секунды) после того, как её выпустят, независимо от иных условий.
Наступательного типа — означает, что осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.
Характеристики РГД-5
Масса, кг: 0,31;
Длина, мм: 114;
Диаметр, мм: 56,8;
Взрывчатое вещество: тротил;
Масса взрывчатого вещества, кг: 0,11;
Механизм детонации: Запал УЗРГ, УЗРГМ, или УЗРГМ-2;
Время горения замедлителя запала: 3,2—4,2 секунды.
Внешне граната имеет овальный корпус из тонкой стали. Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Отверстие для запала при хранении закрывается пластмассовой пробкой.Масса гранаты с запалом 310 г. Заряд взрывчатого вещества — тротил массой 110 грамм. Дальность разлёта осколков — 30 метров.
Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. Марка запала: УЗРГ, УЗРГМ (со второй половины 1950-х годов), или УЗРГМ-2. Все эти запалы взаимозаменяемы.
РГД-5 и запал для неё. Отверстие для запала в корпусе гранаты закрыто пластмассовой пробкой, чтобы не попадала грязь.
Применение РГД-5
Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколько угодно, так как пока не отпущен рычаг, ударник запала не может разбить капсюль.
Граната РГД-5 принята на вооружение в 1954 году, взамен наступательной гранаты РГ-42. Опыт Второй мировой войны показал, что дальность разлёта осколков РГ-42 иногда превышала дальность броска, создавая угрозу поражения метателя.
Учебно-имитационная модификация гранаты называется УРГ-Н (учебная ручная граната — наступательная).
Граната Ф-1
Ф-1 —ручная противопехотная ОБОРОНИТЕЛЬНАЯ граната.
(индекс ГРАУ — 57-Г-721)
Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.
Характеристики гранаты Ф-1
Диаметр, мм: 55;
Высота корпуса, мм: 86;
Высота с запалом, мм: 117;
Масса гранаты, кг: 0,6;
Масса ВВ, кг: 0,06-0,09;
Тип ВВ: тротил;
Запал: УЗРГМ;
Время замедления, сек: 3,2-4,2;
Дальность броска: 35-40 м;
Радиус поражения осколками: 50 м /// 200 м — безопасное расстояние;
Время замедления запала: 3,2-4,5 сек;
Количество осколков: до 300 шт.
Граната Ф-1 относится к ручным противопехотным осколочным оборонительным гранатам дистанционного действия. Конструкция её оказалось настолько удачной, что без принципиальных изменений просуществовала до настоящего времени. Несколько изменялась и дорабатывалась с целью повышения надёжности эксплуатирования конструкция запала.
Ручная — доставляется к цели за счёт броска рукой солдата.
Противопехотная — предназначена для поражения живой силы противника.
Осколочная — поражение производится преимущественно с помощью осколков металлического корпуса гранаты.
Оборонительная — радиус разлёта осколков превышает среднюю дальность броска гранаты с помощью мышечной силы бойца, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.
Дистанционного действия — подрыв гранаты происходит через некоторое время после броска (3,2…4,2 с).
Применение Ф-1
Также гранаты Ф-1 часто используются при постановке растяжек, это обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает.
Комбинация из 2-х гранат Ф-1 создает растяжку, обладающую еще и некоторыми противосаперными свойствами — она взрывается при перерезании тросика (проволоки). В спецподразделениях гранату Ф-1 «дорабатывают», перед установкой в качестве растяжки, спиливают детонирующий заряд и убирают фитиль. Или устанавливают минный взрыватель мгновенного действия, подходящий по размерам. Тем самым добиваются практически мгновенного взрыва и лишают противника 3,2 — 4,5 сек. на спасение.
Граната РГН
РГН — ручная граната НАСТУПАТЕЛЬНАЯ, противопехотная осколочная ударно-дистанционная. Предназначена для поражения живой силы в бою.
Характеристики РГН
Масса, кг: 290 г;
Длина, мм: 113 мм;
Диаметр, мм: 60 мм;
Взрывчатое вещество: A-IX-1 (96 % гексоген, 4 % воск) (пластит);
Масса взрывчатого вещества, кг: 97 г;
Механизм детонации: Запал УДЗС со временем замедления 3,2—4,2 с.
Радиус поражения осколками гранаты 15 метров, радиус возможного поражения 35 метров.
Применение РГН
Граната РГО
РГО (ручная граната оборонительная) — ручная противопехотная ОБОРОНИТЕЛЬНАЯ ударно-дистанционная.
Предназначена для поражения живой силы в оборонительном бою.
Радиус поражения осколками гранаты 50 метров, радиус возможного поражения 100 метров. По ТТХ в общем аналогична гранате Ф-1, но в отличие от неё имеет комбинированный ударно-дистанционный взрыватель.
Тактико-технические характеристики РГО
Тип гранаты — ручная противопехотная осколочная оборонительная ударно-дистанционная
Характеристики:
Масса: 530 гр;
Дальность броска: 30 м;
Время горения запала: 3-4 сек.;
Количество осколков: 700 шт.;
Время самоликвидации: 3.2-4.2 сек.;
Время дальнего взведения: 1.3-1.8 сек.;
Способ доставки к цели — только ручной бросок;
Способ доставки к цели — «растяжка», «ловушка».
Применение РГО
К цели граната доставляется только за счет ее броска рукой солдата.
Взрыв гранаты происходит при встрече гранаты с поверхностью. Взрыватель всюдубойный, то есть для него не имеет значения какой частью граната ударилась о поверхность, не имеет значения положение поверхности (вертикальное, горизонтальное, наклонное). Имеет значение лишь скорость торможения гранаты при встрече с поверхностью. При ударе о поверхность воды или рыхлый свежевыпавший снег взрыватель может не сработать.
С целью повышения безопасности гранатометчика и обеспечения невзрыва гранаты при случайной встрече её с препятствием на близком расстоянии от гранатометчика взрыватель взводится только через 1.3-1.8 сек. после того, как будет отпущен предохранительный рычаг (граната брошена). То есть, если граната в это время ударится обо что-либо, то взрыва не произойдёт вообще.
Для чего применяются ручные осколочные гранаты
§ 8. Ручные осколочные гранаты
Ручные гранаты на протяжении многих столетий состояли на вооружении русской армии. Они успешно применялись русскими воинами при отражении нашествий неприятеля на нашу землю. В современном бою ручные гранаты являются надежным средством поражения противника.
На вооружении Советской Армии состоят ручные осколочные гранаты дистанционного действия РГД-5 и Ф-1 (рис. 71).
Назнаение и боевые свойства гранат
Ручные осколочные гранаты предназначены для поражения осколками живой силы противника. При взрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.
Ручные осколочные гранаты особенно эффективны в ближнем бою (при атаке, ведении боя в окопах, населенных пунктах, лесу, горах, убежищах).
В зависимости от дальности разлета осколков гранаты подразделяются на наступательные и оборонительные. Боевые свойства гранат приведены в табл. 8.

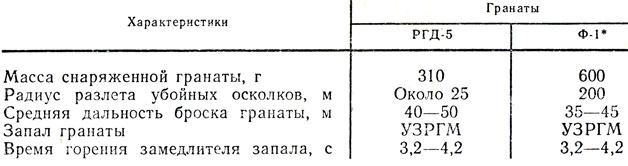

Таблица 8
* ( Метается только из-за укрытий, из танка, БМП, БТР)
Устройство ручной осколочной гранаты РГД-5
Ручная осколочная граната РГД-5 (рис. 72) предназначается для применения в основном в наступательном бою. Она состоит из корпуса, разрывного заряда и запала.
Корпус служит для помещения разрывного заряда и трубки для запала. Он состоит из верхней и нижней частей и включает внешнюю оболочку и вкладыш, которые служат для образования осколков при взрыве гранаты.
К верхней части корпуса с помощью манжеты присоединяется трубка для запала, служащая для присоединения запала к гранате и герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала (рис. 73). Запалы всегда находятся в боевом положении. Разбирать их и проверять работу ударного механизма категорически запрещается.
Собственно запал предназначен для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.
Устройство ручной осколочной гранаты Ф-1
Ручная осколочная граната Ф-1 применяется преимущественно в оборонительном бою. Она состоит из корпуса, разрывного заряда и запала. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым он обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске в него ввертывается пластмассовая пробка.
Назначение и устройство разрывного заряда и запала гранаты Ф-1 такие же, как и гранаты РГД-5.
Работа частей и еханизмов гранат
Перед метанием гранаты. Вывернуть пробку из трубки, на ее место ввернуть до отказа запал. Части ударного механизма запала находятся в следующем положении: ударник взведен и удерживается в верхнем положении вилкой спускового рычага, соединенного с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведены и прочно удерживают ее в запале.
Приемы и правила заряжения и метания ручных гранат
Метание гранаты складывается из следующих приемов: изготовка для метания (заряжание и принятие положения) и метание гранаты. На занятиях при метании боевых гранат надевается стальной шлем.
Заряжание гранаты производится по команде «Подготовить гранаты», а в бою, кроме того, и самостоятельно.
Для заряжания необходимо достать гранату левой рукой из сумки, а правой рукой вывинтить пробку из трубки корпуса (рис. 74). Затем, держа гранату в левой руке, правой рукой извлечь из гнезда сумки запал. Вставить запал в центральную трубку и ввинтить до отказа. Граната готова к броску.
Метание ручных осколочных гранат производится из различных положений: стоя, с колена, лежа, а также и в движении из БМП (БТР) и в пешем порядке (только наступательных).
Для метания гранаты выбирается место и принимается такое положение, чтобы можно было сделать бросок без помех, то есть чтобы на пути полета гранаты не было ветвей деревьев, высокой травы, проводов и других препятствий.
Рис. 78. Гранатная сумка на поясном ремне
Для метания гранаты необходимо взять гранату в руки и пальцами плотно прижать спусковой рычаг к корпусу гранаты (рис, 75); продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки; удерживая спусковой рычаг в прижатом положении, за кольцо выдернуть предохранительную чеку; размахнуться и бросить гранату в цель (при метании оборонительной гранаты сразу после броска укрыться).
Меры безопасности при обращении с гранатами
Гранаты переносятся в гранатных сумках (рис. 78). Запалы помещаются в них отдельно от гранат, при этом каждый запал завертывается в бумагу или ветошь.
Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка для запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки должны быть разведены и не иметь трещин на загибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязненные гранаты и запалы необходимо протереть и высушить под наблюдением командира; нельзя сушить их около огня.
Гранаты и запалы периодически осматриваются. Заряжать гранату (вставлять запал) разрешается только перед ее метанием. Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.
1. Расскажите о назначении ручных осколочных гранат РГД-5 и Ф-1 и назовите их боевые свойства.
2. Назовите основные части гранаты РГД-5 и запала УЗРГМ.
3. В какой последовательности осуществляется подготовка гранаты к метанию?
4. Покажите последовательность выполнения приемов метания гранаты из положения стоя.
5. Расскажите о мерах безопасности при обращении с гранатами.
Для чего применяются ручные осколочные гранаты
Ручные гранаты на протяжении многих столетий состояли на вооружении русской армии. Они успешно применялись русскими воинами при отражении нашествий неприятеля на нашу землю. В современном бою ручные гранаты являются надежным средством поражения противника.
На вооружении Советской Армии состоят ручные осколочные гранаты дистанционного действия РГД-5 и Ф-1 (рис. 71).
Назначение и боевые свойства гранат
Ручные осколочные гранаты предназначены для поражения осколками живой силы противника. При взрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.
Ручные осколочные гранаты особенно эффективны в ближнем бою (при атаке, ведении боя в окопах, населенных пунктах, лесу, горах, убежищах).
В зависимости от дальности разлета осколков гранаты подразделяются на наступательные и оборонительные. Боевые свойства гранат приведены в табл. 8.
Таблица 8
* ( Метается только из-за укрытий, из танка, БМП, БТР)
Устройство ручной осколочной гранаты РГД-5
Ручная осколочная граната РГД-5 (рис. 72) предназначается для применения в основном в наступательном бою. Она состоит из корпуса, разрывного заряда и запала.
Корпус служит для помещения разрывного заряда и трубки для запала. Он состоит из верхней и нижней частей и включает внешнюю оболочку и вкладыш, которые служат для образования осколков при взрыве гранаты.
К верхней части корпуса с помощью манжеты присоединяется трубка для запала, служащая для присоединения запала к гранате и герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала (рис. 73). Запалы всегда находятся в боевом положении. Разбирать их и проверять работу ударного механизма категорически запрещается.
Собственно запал предназначен для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.
Устройство ручной осколочной гранаты Ф-1
Ручная осколочная граната Ф-1 применяется преимущественно в оборонительном бою. Она состоит из корпуса, разрывного заряда и запала. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым он обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске в него ввертывается пластмассовая пробка.
Назначение и устройство разрывного заряда и запала гранаты Ф-1 такие же, как и гранаты РГД-5.
Работа частей и механизмов гранат
Приемы и правила заряжения и метания ручных гранат
Метание гранаты складывается из следующих приемов: изготовка для метания (заряжание и принятие положения) и метание гранаты. На занятиях при метании боевых гранат надевается стальной шлем.
Заряжание гранаты производится по команде «Подготовить гранаты», а в бою, кроме того, и самостоятельно.
Для заряжания необходимо достать гранату левой рукой из сумки, а правой рукой вывинтить пробку из трубки корпуса (рис. 74). Затем, держа гранату в левой руке, правой рукой извлечь из гнезда сумки запал. Вставить запал в центральную трубку и ввинтить до отказа. Граната готова к броску.
Метание ручных осколочных гранат производится из различных положений: стоя, с колена, лежа, а также и в движении из БМП (БТР) и в пешем порядке (только наступательных).
Для метания гранаты выбирается место и принимается такое положение, чтобы можно было сделать бросок без помех, то есть чтобы на пути полета гранаты не было ветвей деревьев, высокой травы, проводов и других препятствий.
Для метания гранаты необходимо взять гранату в руки и пальцами плотно прижать спусковой рычаг к корпусу гранаты (рис, 75); продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки; удерживая спусковой рычаг в прижатом положении, за кольцо выдернуть предохранительную чеку; размахнуться и бросить гранату в цель (при метании оборонительной гранаты сразу после броска укрыться).
Меры безопасности при обращении с гранатами
Гранаты переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал завертывается в бумагу или ветошь.
Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка для запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки должны быть разведены и не иметь трещин на загибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязненные гранаты и запалы необходимо протереть и высушить под наблюдением командира; нельзя сушить их около огня.
Гранаты и запалы периодически осматриваются. Заряжать гранату (вставлять запал) разрешается только перед ее метанием. Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.
Ручная осколочная граната РГО: история создания, описание, особенности
Устройство
У наступательных гранат корпус сделан из стали. Для того чтобы он не ржавел в боевых условиях корпуса гранат покрывают специальными защитными веществами. Однако стальной корпус не дает значительного осколочного эффекта. Для создания большого количества осколков внутрь корпуса РГ-42 помещают стальную ленту, свернутую в рулон и плотно прилегающую к станкам. При взрыве лента разрывается на большое количество осколков, создавая компактную, но плотную зону поражения. Помимо чугуна и стали корпусы гранат изготавливают из ударопрочной керамики, пластмассы, картона и твердой резины с запрессованными в нее полуготовыми осколками.
Запал нужен для того, чтобы обеспечить надежный подрыв после броска и не допустить самовольного подрыва гранаты. По действию гранатные запалы бывают двух видов: дистанционные и ударные. Дистанционные запалы обеспечивают временную задержку взрыва, а ударные подрывают гранату при ударе определенной силы о поверхность. Основным плюсом дистанционного залпа является безотказность действия, минус – нельзя обеспечить мгновенный подрыв гранаты при касании цели.
Традиционно выделяют три основных вида воспламенителей: терочный, ударный и пружинный. Терочный воспламенитель по своему принципу действия схож с новогодней хлопушкой. В чувствительном к трению пиротехническом составе запрессована прочная шероховатая нить. При резком выдергивании она создает необходимое для воспламенения трение. Для приведения в действие ударного воспламенителя выступающий шток бойка нужно ударить о любую достаточно твердую поверхность, а затем как можно быстрее бросить гранату. Серьезным недостатком такого воспламенителя является тот факт, что в полевых условиях найти достаточно твердую поверхность не всегда возможно. Пружинный воспламенитель – это лишенный недостатков ударный воспламенитель. Опытный офицер может вставить выдернутую чеку обратно или удерживать пальцем пружину ударника, не допуская взрыва.
3.2. Хранение и сбережение ручных гранат
Все запасы гранат и запалов, кроме носимых, хранить в заводской укупорке.
Гранаты переносятся в сумках для ручных гранат.
Запалы помещаются в них отдельно от гранат. При этом каждый запал должен быть завернут в бумагу или чистую ветошь. В танках гранаты и отдельно от них запалы укладываются в сумки.
Гранаты и запалы в обязательном порядке осматриваются военнослужащими перед укладкой их в сумку для гранат, при длительной переноске гранат и запалов в сумке для гранат, перед заряжанием гранаты.
При осмотре обращается внимание на то, чтобы:
Необходимо оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Если они были загрязнены, тщательно обтереть и просушить на солнце или в теплом помещении, но не около огня.
Просушиваются гранаты обязательно под наблюдением военнослужащих.
Гранаты, хранящиеся длительное время в сумках для гранат, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на склад для уничтожения.
Заряжать гранату (вставлять запал) разрешается только перед ее метанием.
Боевые гранаты разрешается выдавать только военнослужащим, обученным обращению с ними.
Для изучения устройства гранат, приемов и правил их метания необходимо пользоваться учебными, учебно-имитационными гранатами и плакатами.
При обращении и метании учебно-имитационных гранат соблюдаются правила, предусмотренные для боевых гранат.
Краткая экскурсия в историю
В связи с появлением и развитием ручных гранат появилась такая военная специальность как гренадер. Гренадер – это пехотинец специально обученный метанию гранат. Первые профессиональные метатели ручных гранат появилась в 17 веке во Франции. В гренадеры отбирали самых сильных и высоких новобранцев. Однако с течением лет тактика боя изменилась. Приоритеты полевых сражений теперь отдавались ручному огнестрельному оружию и артиллерии. Во многих армиях гренадерские полки сохранились, однако, их роль как гранатометчиков была забыта.
Интерес к ручным гранатам возобновился во времена русско-японской войны(1904-1905гг.). В них уже широко использовались бризантные взрывчатые вещества на основе аммиачной селитры и детонаторы Нобеля. У некоторых гранат были терочные или пружинные запалы, у большинства – пороховой огнепроводный шнур Бикфорда.
Первая мировая война (1914-1918гг.) носила затяжной характер. Зачастую передовые траншеи находились в нескольких десятках метров друг от друга. В этих условиях было очень удобно использовать ручные гранаты. Их разработка оружейниками из Германии, Англии и Франции была засекречена. В 1913 году военная промышленность Германии приступила к выпуску гранаты Kugelhandgranate 13. У этих гранат был большой и неудобный для охвата корпус, ненадежный взрыватель и слабое осколочное действие. В 1915 году англичанин Миллс создал «гранату №5». Примерно в то же время французы изобрели всемирно известную «лимонку».
В России в 1909 году капитан артиллерии Владимир Иосифович Рдултовский разработал гранату «образца 1912 года». Она официально поступила на вооружение российской армии. В 1914 году Владимир Иосифович изменил форму корпуса гранаты, улучшив осколочное действие. К лету 1916 года производство гранат было налажено и составляло 3,5 миллиона в месяц. В период Первой мировой войны развивали и совершенствовали в основном гранаты осколочно-фугасного типа. Примерно в это же время наметилось разделение гранат на оборонительные и наступательные.
1.1. Назначение, боевые свойства и общее устройство ручной осколочной гранаты Ф-1
Ручная осколочная граната Ф-1 – граната дистанционного действия (рис. 1), предназначена для поражения живой силы преимущественно в оборонительном бою.
Ручная оборонительная граната Ф-1 («лимонка») была разработана на основе французской осколочной гранаты F-1 модели 1915 г., отсюда обозначение Ф-1. Эту гранату не следует путать с современной французской моделью F1 с пластиковым корпусом и полуготовыми осколками и английской гранаты системы Лемона (с терочным запалом), поставлявшейся в Россию в годы первой мировой войны. На вооружение РККА граната Ф-1 принята с дистанционным взрывателем (запалом) Ковешникова. С 1941 г. вместо запала Ковешникова в гранате Ф-1 стал применяться более простой в изготовлении и обращении запал УЗРГ системы Е. М. Вицени.
Корпус гранаты при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с.
На образование убойных осколков идет 38% массы корпуса, остальное осколки попросту распыляется. Площадь разлета осколков – 75-82 м2.
Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты предназначается для взрыва разрывного заряда гранаты.
Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).
Боевые свойства оборонительной гранаты Ф-1
| Характеристики | Граната Ф-1 |
| Масса гранаты, г. | 600 |
| Масса боевого заряда, г. | 60 |
| Дальность броска, м. | 35-45 |
| Время замедления, с. | 3,2-4,2 |
| Радиус убойного действия осколков, м. | 200 |
Конструкция осколочной гранаты Ф-1
Конструкция гранаты Ф-1 относительно проста. Она состоит из корпуса, разрывного заряда и запала. Чугунный корпус гранаты с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки, служит для помещения разрывного заряда и запала, а также для образования осколков при разрыве гранаты.
В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие ввернута пластмассовая пробка. Внутренняя полость корпуса заполнена разрывным зарядом, который под действием запала УЗРГ обеспечивает разрыв гранаты на осколки.
Гранаты Ф-1 упаковываются в деревянные ящики по 20 штук. Запалы хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика — 20 кг. Ящик комплектуется консервным ножом, предназначенным для открытия банки с запалами. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно.
Технические данные ручной гранаты Ф-1
История создания гранаты
В 1939 году инженер Храмеев скопировал французский боеприпас, немного усовершенствовав его. Новая граната получила название Ф-1, практически сразу в СССР было развернуто ее масштабное производство. В 1941 году вместо запала Ковешникова был разработан «унифицированный запал к ручным гранатам» дистанционного типа — УЗРГ. После войны появились новые, более совершенные запалы УЗРГМ и УЗРГМ-2, которые и сегодня используется в ручных гранатах РГД-5 и Ф-1. С тех пор никаких изменений в конструкцию Ф-1 не вносилось, можно сказать, что долгая эволюция «лимонки» завершилась.
Корпус гранаты РГО состоит из четырех полусфер (двух внутренних и двух наружных), которые изготовлены из стали толщиной 2,8 мм. Каждая из них имеет насечки. В верхней части гранаты расположен стакан с резьбой, в который вкручивается запал. Во время хранения он закрыт специальной пробкой. Перед использованием гранаты пробка извлекается и на ее место вкручивается запал.
Граната РГО (как и РГН) имеет ударно-дистанционный запал (УДЗ) 7ЖЗ, который также был разработан в «Базальте». УДЗ отличается от стандартных запалов гранат Ф-1 и РГД-5 тем, что он имеет две цепи срабатывания, которые дублируют действие друг друга.
В целом же, запал гранаты РГО состоит из нескольких узлов:
Корпус запала УДЗ пластиковый, однако все основные элементы запала – металлические.
При взрыве гранаты РГО получается 650-700 осколков, массой примерно 0,5 г и скоростью полета 1-1,2 тыс. м/с. Площадь их разлета 200-280 м2. Можно добавить, что «осколочность» РГО более прогнозируема, чем у гранаты Мильса или Ф-1. Это означает, что при взрыве образуется немного крупных осколков с большой энергией, которые значительно выходят за стандартное поле поражения. Подобное свойство РГО является ее несомненным достоинством, потому что обеспечивает большую безопасность данных боеприпасов для собственных войск.
Самые первые
Возможно, термин «граната» — «фруктовый», и произошёл от названия известного плода. По другим же сведениям, слово это образовалось от имени испанского города Гренада, и солдат-гранатомётчиков стали соответственно звать гренадёрами. Когда появились самые первые разрывные гранаты, точно неизвестно. Но уже в 1274 году во время своей высадки в Японии монголы Хубилай-хана применяли взрывающиеся снаряды, с помощью которых они перепугали лошадей самураев и внесли в их ряды панику. Известный английский историк Дэвид Николь в своём фундаментальном исследовании «Оружие и доспехи эпохи Крестовых походов. 1050-1350» сообщает, что по всему мусульманскому Востоку находят так называемые гранаты, имеющие вид небольших керамических сосудов в форме сердца с отверстием в верхней части. Датируются они XIII-XV веками, и на их стенках обнаружены следы фульмината ртути — довольно мощного взрывчатого вещества. Так что вполне возможно, что это были самые настоящие гранаты, которые либо руками, либо с помощью ременной пращи бросали в ряды неприятеля! В Корее первые металлические гранаты появились в конце XVI века, их стали использовать в борьбе против японского вторжения, а в средневековой Индии сделанные из набитых порохом бамбуковых цилиндров грана-ты-банны применялись ещё раньше, во времена войн султана Акбара. Банны бросали под ноги боевым слонам, чтобы те испугались и повернули назад. В Европе ручные гранаты, имевшие вид металлических шаров, отливали из чугуна, а вес их составлял около двух фунтов (800 граммов). Такие гранаты распространились в конце XVII века, а в течение XVIII применялись очень широко. Бросали их опять же руками или при помощи ручных мортирок-гранатомётов, представлявших собой обыкновенное ружьё с кремневым замком и коротким стволом, в который граната вставлялась с дула.
