Внешняя память компьютера: что такое, для чего необходима и другое
Содержание:
Компьютеры и ноутбуки работают с рядом запоминающих устройств, взаимодействующих между собой. Различают два основных типа памяти: внешняя – это накопители, внутренняя – используется процессором для вычислений. Ко второй относят ОЗУ, разнообразные кэши, буфер и не перезаписываемые виды запоминающих устройств. Первые рассмотрим подробнее.
Внешняя память компьютера: что это такое
Внешняя память (ВП) ещё называется внешними запоминающими устройствами (ВЗУ) или накопителями.
Разновидности внешней памяти
Ко вторым – устройства без механических частей – флеш-память. По способу чтения/записи внешняя память бывает: оптической, магнитной и комбинированной. Она характеризуется: объёмом, стоимостью за гигабайт, долговечностью, надёжностью, временем доступа, скоростью чтения и записи.

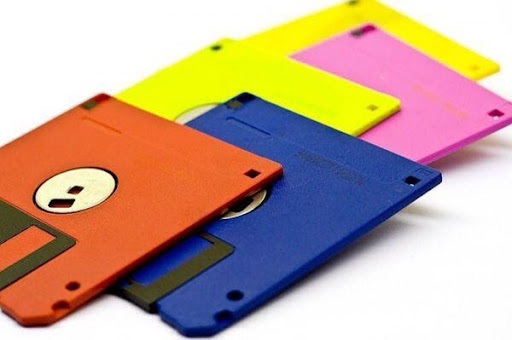

Гибкие диски
Ныне гибкие диски вытеснены другими типами памяти. Накопители на магнитных лентах применяются крайне редко в узкоспециализированных сферах, например, железнодорожные перевозки.
Оптические диски
Различаются неперезаписываемые носители – обозначаются буквой R (ROM – от read) и перезаписываемые – RW (rewritable). Информация на первые записывается один раз и не меняется. Вторые можно одно- или многократно очищать от данных, дописывать их. Также оптические накопители разделяют по типу носителя: CD, DVD, Blu-ray.
Жёсткие диски (HDD)
Состоят из одной или нескольких пластин, на которых хранятся данные, устройства позиционирования головки, самих считывающих головок и сложного блока электроники. Различаются:
Диск(-и) быстро вращается, считывающая головка парит над ним, при подаче напряжения она изменяет вектор намагниченности домена ферромагнетика. Для считывания меняется магнитный поток головки, приводящий к изменению электрического сигнала из-за возникновения индукции. По скорости опережают оптические накопители минимум на порядок: чтение – до 150 – 200 МБ/с, запись до 100 МБ/с.
По сравнению с предыдущими накопителями, HDD более быстрые, многократно перезаписываемые, надёжные, дешевые.

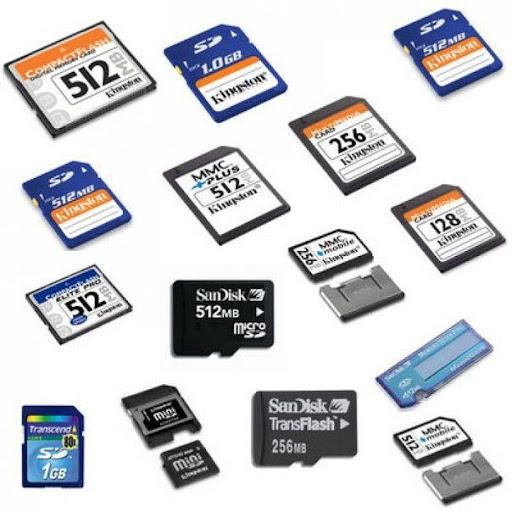

Флеш-память
Преимущества флеш-памяти над HDD:
Из недостатков на данный момент отметим:
Компактность большой роли не играет. Ограниченный срок службы ячейки ранее относился к недостаткам, с развитием технологий количество циклов перезаписи перестало быть проблемой.
Что такое HDD, жёсткий диск и винчестер
Для чего нужен HDD и его функционал
Операционная система, чаще всего это именно Windows, тоже устанавливается в раздел жёсткого диска.
Сама информация, сохранённая на компьютерном жёстком диске совсем не обязательно должна храниться на нём вечно, а даже наоборот, по мере её ненадобности, HDD нужно от неё очищать, путём её удаления.
Распространённые названия жёсткого диска, откуда появилось название «Винчестер»
Ответ на вопрос что такое HDD можно сформулировать как накопитель на жёстких магнитных дисках, пожалуй, самая профильная формулировка, но также этот накопитель правильно называть: HMDD (hard magnetic disk drive от англ.), жёсткий диск, винчестер и разными производными.
Основные моменты в работе HMDD
Запись ровно так же, как и чтение осуществляется при помощи частей подвижной считывающей головки. Хорошим и наглядным примером работы HDD будет сравнение с работой граммофона и его пластинками, но в отличие от его иглы, которая соприкасается с грампластинкой, головка жёсткого диска делает свою работу на расстояние. Само расстояние очень мало, что сквозь воздушный зазор могут пройти частицы пыли или даже табачного дыма.
По мнению экспертов, в прокуренных и запылённых помещения жёсткие диски выходят из строя гораздо чаще.
Головка парит во время работы, а точнее её части для записи и считывания данных, но во время отключения она возвращаются к месту окончанию работы и её же начала, парковочной зоне.
Так же к немаловажной внутренней составляющей жёсткого диска относятся:
Для хранения информации HDD форматируют, то есть он разбит на равные дорожки, которые разбиваются на секторы свою очередь образующие кластеры.
Необходимо знать, что сам жёсткий диск не герметичен, а герметичен его гермоблок, вскрытие которого непременно приведёт к неработоспособности всего жёсткого диска.
Внешний и гибридный жёсткий диск
Внешние HDD ещё называют переносными, сами по себе такие носители информации являются обыкновенными жёсткими дисками, но в их основе лежит низкое электропотребление, ведь они подключаются к интерфейсам USB и IEEE 1394, а их размеры должны быть наименьшими, это: 1.8 и 2.5 дюйма. Такие переносные устройства чаще всего имеют ударозащитный корпус и выполняют роль мобильный устройств хранения данных. Как же это удобно, когда необходимости взять всю нужную информацию с собой.
К гибридным HDD относятся те накопители в состав которой входит флешь память. Такие жёсткие диски можно назвать более быстрыми в обмене данных: при записи и чтение информации.
Основные особенности жёстких дисков
Существует довольно много особенностей HDD, но для выбора или работы необходимы лишь некоторые:
1. Объём HDD и скорость вращения шпинделя
Скорость обмена данными зависит от вращения шпинделя, на котором крепятся магнитные пластины с данными, принято считать обороты вращения в минуту:
7200 оборотов в минуту – наибольшее количество компьютерных систем оборудованы именно HDD с такой скоростью вращения шпинделя, более производительны чем винчестеры с более низкой скоростью вращения шпинделя. Так как ПК имеют постоянный источник питания в отличие от ноутбуков, энергопотребление не является главной характеристикой при выборе, но их производительность будет выше при больших оборотах вращения всё того же шпинделя. Такие носители информации являются оптимальными для большинства компьютеров.
2. Рамер кеш-памяти HDD
Кеш-память (cache memory англ.) работает по принципу оперативной памяти (буфера памяти), используется для хранения часто используемых данных и хранения информации которая пока ещё не передана жёсткому диску, но вот-вот будет на нём.
В современных винчестерах кеш-память имеет размер 8, 16, 32 и 64 мегабайта, что обуславливает производительность жёсткого диска, хотя не всегда используется в полной мере, поэтому кеш-память может быть 16 мегабайт, а в работе разницы от памяти 32 мегабайта можно совсем и не заметить.
3. Популярный HDD интерфейсы подключения
Интерфейс необходим для обеспечения взаимодействия HDD и системной платы ПК.
SATA (Serial ATA) – представляет из себя последовательный интерфейс, который стал хорошей заменой для устаревшего PATA и в отличие от него имеется возможность для подключения только одного устройства, но на бюджетных системных платах, имеется несколько разъёмов для подключения. Стандарт подразделяется на ревизии, имеющие разные скорости передачи/обмена данных:
Все вышеописанные интерфейсы подключения семейства SATA взаимозаменяемы, но подключив, например, жёсткий диск с интерфейсом SATA 2 в разъём материнской платы SATA, обмен данных с жёстким диском будет проходит на основе самой старшей ревизии, в данном случает SATA ревизии 1.0.
USB (Universal Serial Bus) – этот интерфейс и служит он для обмена/передачи данных с различных подключаемых к компьютеру устройств, в том числе и переносных жёстких дисков. В отличие от работы жесткого диска в других интерфейсах, данный, поддерживает извлечение устройства во время работы ПК, исключая возможность потери уже сохранённой информации. У USB rev 3.0 скорость обмена данных возросла до 380 Мб/с, а это 4,8 Гбит/с.
К другим интерфейсам подключения HDD относятся:
4. Наиболее популярные форм-факторы жёстких дисков
Технологии постоянно совершенствуются, то же происходит и с жёсткими дисками, и на момент публикации статьи широкое применение имели жёсткие диски с форм-факторами (габаритами) 2.5 и 3.5 дюйма. Фактором для применения является место их установки, в ноутбуке устанавливаются более меньшие по габаритам HDD, а в домашнем компьютере, где размеры не ограничиваются корпусом и энергопотреблением 3.5 дюйма.
Так же существуют и другие размеры винчестеров, но они илу уже устарели, такие как 5.25 и 8 дюймов или еще не получили широкого применения. Для внешних жёстких дисков подойдёт лучше именно HDD с размером корпуса 2.5 или 1.8 дюйма, менее энерготребовательны и более компактны.
RAID — это дисковый массив жёсткого диска
1.1 Аппаратная часть дисков
1.1.1 Магнитные диски
Демонстрация работы жесткого диска
Устройство жесткого диска с IDE разъемом
Продольная (верхний рисунок) и перпендикулярная (нижний рисунок) запись информации на диске
Примерно с 2005 года идет переход с продольной на перпендикулярную запись информации на диске, что обеспечивает большую плотность записи данных.
С 2011-2013 планируется переход на «тепловую магнитную запись», место записи будет предварительно нагреваться лазером, что уменьшит размер домена и повысит надежность хранения. Предположительная максимальная емкость от 30 до 50 ТБ.
Дорожки, цилиндры, сектора, головки
У современных жестких дисков контроллер встроен в само устройство, и берет на себя большую часть работы, которую не видит ОС.
Например, скрывают физическую геометрию диска, предоставляя виртуальную геометрии.
Физическая и виртуальная геометрия диска
На внешних дорожках число секторов делают больше, а на внутренних меньше. На реальных дисках таких зон может быть несколько десятков.
Для увеличения производительности или надежности операций ввода-вывода с диском был разработан стандарт для распараллеливания или дублирования этих операций
Основные шесть уровней RAID:
На практике, как правило, используют RAID 0, 1 и 5.
Системы RAID уровней от 0 до 5.
Фото устройства для работы с дисками
Устройство в работе
Демонстрация работы CD-drive
Запись на CD-ROM диски производятся с помощью штамповки.
CD-ROM под электронным микроскопом.
Длина пита варьируется от 850 нм до 3,5 мкм
Сначала CD-диски использовались только для записи звука, стандарт которого был описан ISO 10149 («Красная книга«).
Запись на CD-ROM производится спирально
В 1984 году была опубликована «Желтая книга«, в которой описан следующий стандарт.
Для записи данных было необходимо повысить надежность, для этого каждый байт (8 бит) стали кодировать в 14 разрядное число (по размеру почти дублирование записи, но за счет кодирования эффективность может быть, как при тройной записи), чтобы можно было восстановить потерянные биты.
Логическое расположение данных на CD-ROM для режима 1
Первые 12-ть байт заголовка содержат 00FFFFFFFFFFFFFFFFFFFF00, чтобы считывающее устройство могло распознать начало сектора.
Следующие три байта содержат номер сектора.
Последний байт содержит код режима
В режиме 2 поле данных объединено с полем ECC в 2336-байтное поле данных. Этот режим можно использовать, если не требуется коррекция ошибок, например, видео и аудио запись.
Коррекция ошибок осуществляется на трех уровнях:
Поэтому 7203 байта содержат только 2048 байта полезной нагрузки, около 28%.
В 1986 году была выпущена «Зеленая книга«, к стандарту была добавлена графика, и возможность совмещения в одном секторе аудио, видео и данных.
Файловая система имеет три уровня:
Для этого стандарта существуют расширения:
1.1.3.1 Компакт-диски с возможностью записи CD-R
Запись на CD-R диски производятся с помощью локального прожигания нанесенного слоя красителя.
Используются лазеры с двумя уровнями разной мощности, для записи 8-16 мВт, для чтения 0.5 мВт.
Каждая запись производится за одну непрерывную операцию, поэтому если у вас будет слишком загружен компьютер (мало памяти или медленный диск), то вы можете испортить диск, т.к. данные не будут поспевать поступать на CD-ROM.
1.1.3.2 Многократно перезаписываемые компакт-диски CD-RW
Запись на CD-RW диски производятся локального перевода слоя из кристаллического в аморфное состояние.
Используются лазеры с тремя уровнями разной мощности.
Эти диски можно отформатировать (UDF), использовать их в место дискет и дисков.
1.1.3.3 Универсальный цифровой диск DVD (Digital Versatile Disk)
Были сделаны следующие изменения:
Размер пита уменьшили в два раза (с 0.8 мкм до 0.4мкм)
Более тугая спираль (0.74 мкм между дорожками, вместо 1.6 у компакт-дисков)
Уменьшение длины волны лазера (650 нм вместо 780 нм)
Это позволило увеличить объем с 650 Мбайт до 4.7 Гбайт.
Определены четыре следующих формата:
Односторонний, одноуровневый (4.7 Гбайт)
Односторонний, двухуровневый (8.5 Гбайт), размеры пита второго уровня приходится делать больше, иначе не будут считаны, т.к. первый полуотражающий слой половину потока отразит и частично рассеет.
Двухсторонний, одноуровневый (9.4 Гбайт)
Двухсторонний, двухуровневый (17 Гбайт)

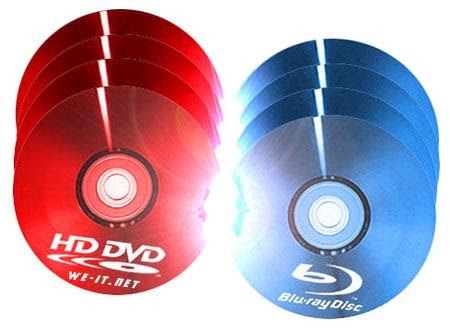

1.1.3.4 Универсальный цифровой диск Blu-ray (blue ray — синий)
Были сделаны следующие изменения:
Размер пита уменьшили
Более тугая спираль ( 0,32 мкм между дорожками, вместо 0.72 у DVD)
Уменьшение длины волны лазера (405 нм вместо 650 нм в DVD), «синего» (технически сине-фиолетового) лазера, отсюда и название
Определены следующие формата:
однослойный диск 23,3/25/27 или 33 Гб
двухслойный диск 46,6/50/54 или 66 Гб
четырёх слойный 100 Гб
восьми слойный 200 Гб
Устройство ячейки памяти:
Используются полевые транзисторы с плавающим затвором.
Устройство ячейки памяти
Считывание информации:
Если ток через npn-переход идет, то «считывается 0».
Ток идет за счет туннельного эффекта, который возникает под действием управляющего затвора, на который подается «+».
Если ток через npn-переход не идет, то «считывается 1».
Ток не идет за счет «экранирования» управляющего затвора плавающим затвором, на котором накоплен «-«.
Запись информации:
«Запись» делается накоплением электронов в плавающем затворе, за счет повышенного напряжения на управляющем затворе и стоке.
Затирание информации:
«Затирание» делается «изъятием» электронов из плавающего затворе, за счет положительного напряжения на истоке и отрицательного на управляющем затворе, но стоке 0В.
1.2 Форматирование дисков (программная часть)
1.2.1 Низкоуровневое форматирование
Каждый сектор состоит из:
Область данных (как правило, 512 байт, планируют перейти на 4 Кб (к 2010г.))
На диске могут быть запасные сектора, которые могут быть использованы для замены секторов с дефектами (а они почти всегда есть). За счет этого обеспечивается одинаковая емкость на выходе.
При низкоуровневом форматировании часть полезного объема уменьшается, примерно до 80%.
Перекос цилиндров делают разным в зависимости скоростей вращения и перемещения головок.
Если, например, один сектор прочитан, а для второго нет в буфере места, пока данные копируются из буфера в память, второй сектор уже проскочит головку.
Чтобы этого не случилось, применяют чередование секторов.
Если копирование очень медленное, может применяться двукратное чередование, или больше.
После низкоуровневого форматирования диск разбивается на разделы, эти разделы воспринимаются ОС как отдельные диски.
Для чего можно использовать разделы:
Отделить системные файлы от пользовательских (например, своп-файлы)
Более эффективно использовать пространство (например, для администрирования).
На разные разделы можно установить разные ОС.
Основные разделы диска:
Информация о разделах записывается в 0-м секторе 0-го цилиндра, головка 0. И называется таблицей разделов.
Этот сектор называется главной загрузочной записью.
Пример структуры разделов
В Windows разделы будут называться (для пользователей) устройствами C:, D:, E: и т.д.
1.2.3 Высокоуровневое форматирование
Создает загрузочный сектор (Boot Sector)
Создает список свободных блоков (для UNIX) или таблицу (ы) размещения файлов (для FAT или NTFS)
Создает корневой каталог
Создает, пустую файловую систему
Указывает, какая файловая система
Помечает дефектные кластеры
При загрузке системы, происходит следующее:
BIOS считывает главную загрузочную запись, и передает ей управление
Загрузочная программа определяет, какой раздел активный
Из этого раздела считывается и запускается загрузочный сектор
Программа загрузочного сектора находит в корневом каталоге определенный файл (загрузочный файл)
Этот файл загружается в память и запускается (ОС начинает загрузку)
1.3 Алгоритмы планирования перемещения головок
Факторы, влияющие на время считывания или записи на диск:
Время поиска (время перемещения головки на нужный цилиндр)
Время переключения головок
Задержка вращения (время, требуемое для поворота нужного сектора под головку)
Время передачи данных
Для большинства дисков самое большое, это время поиска. Поэтому, оптимизируя время поиска можно существенно повысить быстродействие.
Алгоритмы могут быть реализованы в контроллере, в драйверах, в самой ОС.
Рассмотрим пример. Пусть у нас на диске из 28 цилиндров (от 0 до 27) есть следующая очередь запросов:
и головки в начальный момент находятся на 1 цилиндре. Тогда положение головок будет меняться следующим образом:
Как видно алгоритм не очень эффективный, но простой в реализации.
1.3.2 Алгоритм короткое время поиска первым (или ближайший цилиндр первым) SSF (Shortest Seek First)
Для предыдущего примера алгоритм даст следующую последовательность положений головок:
Как видим, этот алгоритм более эффективен. Но у него есть не достаток, если будут поступать постоянно новые запросы, то головка будет всегда находиться в локальном месте, вероятнее всего в средней части диска, а крайние цилиндры могут быть не обслужены никогда.
1.3.3 Алгоритмы сканирования (SCAN, C-SCAN, LOOK, C-LOOK)
SCAN – головки постоянно перемещаются от одного края диска до его другого края, по ходу дела обслуживая все встречающиеся запросы. Просто, но не всегда эффективно.
1.4 Обработка ошибок
Т.к. создать диск без дефектов сложно, а вовремя использования появляются новые дефекты.
Поэтому системе приходится контролировать и исправлять ошибки.
Ошибки могут быть обнаружены на трех уровнях:
На уровне дефектного сектора ECC (используются запасные, делает сам производитель)
Дефектные блоки или кластеры могут обрабатываться контроллером или самой ОС.
Блоки и кластеры не должны содержать дефектные сектора, поэтому система должна уметь помечать дефектные сектора.
Анатомия накопителей: жёсткие диски
Он магнитный. Он электрический. Он фотонный. Нет, это не новое супергеройское трио из вселенной Marvel. Речь идёт о хранении наших драгоценных цифровых данных. Нам нужно где-то их хранить, надёжно и стабильно, чтобы мы могли иметь к ним доступ и изменять за мгновение ока. Забудьте о Железном человеке и Торе — мы говорим о жёстких дисках!
Итак, давайте погрузимся в изучении анатомии устройств, которые мы сегодня используем для хранения миллиардов битов данных.
You spin me right round, baby
Механический накопитель на жёстких дисках (hard disk drive, HDD) был стандартом систем хранения для компьютеров по всему миру в течение более 30 лет, но лежащие в его основе технологии намного старше.
Первый коммерческий HDD компания IBM выпустила в 1956 году, его ёмкость составляла аж 3,75 МБ. И в целом, за все эти годы общая структура накопителя не сильно изменилась. В нём по-прежнему есть диски, которые используют для хранения данных намагниченность, и есть устройства для чтения/записи этих данных. Изменился же, и очень сильно, объём данных, который можно на них хранить.
В 1987 году можно было купить HDD на 20 МБ примерно за 350 долларов; сегодня за такие же деньги можно купить 14 ТБ: в 700 000 раз больший объём.
Мы рассмотрим устройство не совсем такого размера, но тоже достойное по современным меркам: 3,5-дюймовый HDD Seagate Barracuda 3 TB, в частности, модель ST3000DM001, печально известную своим высоким процентом сбоев и вызванных этим юридических процессов. Изучаемый нами накопитель уже мёртв, поэтому это будет больше похоже на аутопсию, чем на урок анатомии.
Основную массу жёсткого диска составляет литой металл. Силы внутри устройства при активном использовании могут быть довольно серьёзными, поэтому толстый металл препятствует изгибанию и вибрациям корпуса. Даже в крошечных 1,8-дюймовых HDD в качестве материала корпуса используются металл, однако обычно они делаются не из стали, а из алюминия, потому что должны быть как можно более лёгкими.
Перевернув накопитель, мы видим печатную плату и несколько разъёмов. Разъём в верхней части платы используется для двигателя, вращающего диски, а нижние три (слева направо) — это контакты под перемычки, позволяющие настраивать накопитель под определённые конфигурации, разъём данных SATA (Serial ATA) и разъём питания SATA.
Serial ATA впервые появился в 2000 году. В настольных компьютерах это стандартная система, используемая для подключения приводов к остальной части компьютера. Спецификация формата претерпела множество ревизий, и сейчас мы пользуемся версией 3.4. Наш труп жёсткого диска имеет более старую версию, но различие заключается только в одном контакте в разъёме питания.
В подключениях передачи данных для приёма и получения данных используется дифференцированный сигнал: контакты A+ и A- используются для передачи инструкций и данных в жёсткий диск, а контакты B — для получения этих сигналов. Подобное использование спаренных проводников значительно снижает влияние на сигнал электрического шума, то есть устройство может работать быстрее.
Если говорить о питании, то мы видим, что в разъёме есть по паре контактов каждого напряжения (+3.3, +5 и +12V); однако большинство из них не используется, потому что HDD не требуется много питания. Эта конкретная модель Seagate при активной нагрузке использует менее 10 Вт. Контакты, помеченные как PC, используются для precharge: эта функция позволяет вытаскивать и подключать жёсткий диск, пока компьютер продолжает работать (это называется горячей заменой (hot swapping)).
Контакт с меткой PWDIS позволяет удалённо перезагружать (remote reset) жёсткий диск, но эта функция поддерживается только с версии SATA 3.3, поэтому в моём диске это просто ещё одна линия питания +3.3V. А последний контакт, помеченный как SSU, просто сообщает компьютеру, поддерживает ли жёсткий диск технологию последовательной раскрутки шпинделей staggered spin up.
Перед тем, как компьютер сможет их использовать, диски внутри устройства (которые мы скоро увидим), должны раскрутиться до полной скорости. Но если в машине установлено много жёстких дисков, то внезапный одновременный запрос питания может навредить системе. Постепенная раскрутка шпинделей полностью устраняет возможность таких проблем, но при этом перед получением полного доступа к HDD придётся подождать несколько секунд.
Сняв печатную плату, можно увидеть, как она соединяется с компонентами внутри устройства. HDD не герметичны, за исключением устройств с очень большими ёмкостями — в них вместо воздуха используется гелий, потому что он намного менее плотный и создаёт меньше проблем в накопителях с большим количеством дисков. С другой стороны, не стоит и подвергать обычные накопители открытому воздействию окружающей среды.
Благодаря использованию таких разъёмов минимизируется количество входных точек, через которые внутрь накопителя могут попасть грязь и пыль; в металлическом корпусе есть отверстие (большая белая точка в левом нижнем углу изображения), позволяющее сохранять внутри давление окружающей среды.
Теперь, когда печатная плата снята, давайте посмотрим, что находится внутри. Тут есть четыре основных чипа:
Открыть накопитель просто, достаточно открутить несколько болтов Torx и вуаля! Мы внутри…
Учитывая, что он занимает основную часть устройства, наше внимание сразу привлекает большой металлический круг; несложно понять, почему накопители называются дисковыми. Правильно их называть пластинами; они изготавливаются из стекла или алюминия и покрываются несколькими слоями различных материалов. Этот накопитель на 3 ТБ имеет три пластины, то есть на каждой стороне одной пластины должно храниться 500 ГБ.
Изображение довольно пыльное, такие грязные пластины не соответствуют точности проектирования и производства, необходимого для их изготовления. В нашем примере HDD сам алюминиевый диск имеет толщину 0,04 дюйма (1 мм), но отполирован до такой степени, что средняя высота отклонений на поверхности меньше 0,000001 дюйма (примерно 30 нм).
Базовый слой имеет глубину всего 0,0004 дюйма (10 микронов) и состоит из нескольких слоёв материалов, нанесённых на металл. Нанесение выполняется при помощи химического никелирования с последующим вакуумным напылением, подготавливающих диск для основных магнитных материалов, используемых для хранения цифровых данных.
Этот материал обычно является сложным кобальтовым сплавом и составлен из концентрических кругов, каждый из которых примерно 0,00001 дюйма (примерно 250 нм) в ширину и 0,000001 дюйма (25 нм) в глубину. На микроуровне сплавы металлов образуют зёрна, похожие на мыльные пузыри на поверхности воды.
Каждое зерно обладает собственным магнитным полем, но его можно преобразовать в заданном направлении. Группирование таких полей приводит к возникновению битов данных (0 и 1). Если вы хотите подробнее узнать об этой теме, то прочитайте этот документ Йельского университета. Последними покрытиями становятся слой углерода для защиты, а потом полимер для снижения контактного трения. Вместе их толщина составляет не больше 0,0000005 дюйма (12 нм).
Скоро мы увидим, почему пластины должны изготавливаться с такими строгими допусками, но всё-таки удивительно осознавать, что всего за 15 долларов можно стать гордым владельцем устройства, изготовленного с нанометровой точностью!
Однако давайте снова вернёмся к самому HDD и посмотрим, что же в нём есть ещё.
Жёлтым цветом показана металлическая крышка, надёжно крепящая пластину к электродвигателю привода шпинделя — электроприводу, вращающему диски. В этом HDD они вращаются с частотой 7200 rpm (оборотов/мин), но в других моделях могут работать медленнее. Медленные накопители имеют пониженный шум и энергопотребление, но и меньшую скорость, а более быстрые накопители могут достигать скорости 15 000 rpm.
Чтобы снизить урон, наносимый пылью и влагой воздуха, используется фильтр рециркуляции (зелёный квадрат), собирающий мелкие частицы и удерживающий их внутри. Воздух, перемещаемый вращением пластин, обеспечивает постоянный поток через фильтр. Над дисками и рядом с фильтром есть один из трёх разделителей пластин: помогающих снижать вибрации и поддерживать как можно более равномерный поток воздуха.
В левой верхней части изображения синим квадратом указан один из двух постоянных стержневых магнитов. Они обеспечивают магнитное поле, необходимое для перемещения компонента, указанного красным цветом. Давайте отделим эти детали, чтобы видеть их лучше.
То, что выглядит как белый пластырь — это ещё один фильтр, только он очищает частицы и газы, попадающие снаружи через отверстие, которое мы видели выше. Металлические шипы — это рычаги перемещения головок, на которых находятся головки чтения-записи жёсткого диска. Они с огромной скоростью движутся по поверхности пластин (верхней и нижней).
Посмотрите это видео, созданное The Slow Mo Guys, чтобы увидеть, насколько они быстрые:
В конструкции не используется чего-то вроде шагового электродвигателя; для перемещения рычагов по соленоиду в основании рычагов проводится электрический ток.
Обобщённо их называют звуковыми катушками, потому что они используют тот же принцип, который применяется в динамиках и микрофонах для перемещения мембран. Ток генерирует вокруг них магнитное поле, которое реагирует на поле, созданное стержневыми постоянными магнитами.
Не забывайте, что дорожки данных крошечны, поэтому позиционирование рычагов должно быть чрезвычайно точным, как и всё остальное в накопителе. У некоторых жёстких дисков есть многоступенчатые рычаги, которые вносят небольшие изменения в направление только одной части целого рычага.
В некоторых жёстких дисках дорожки данных накладываются друг на друга. Эта технология называется черепичной магнитной записью (shingled magnetic recording), и её требования к точности и позиционированию (то есть к попаданию постоянно в одну точку) ещё строже.
На самом конце рычагов есть очень чувствительные головки чтения-записи. В нашем HDD содержится 3 пластины и 6 головок, и каждая из них плавает над диском при его вращении. Для этого головки подвешены на сверхтонких полосках металла.
И здесь мы можем увидеть, почему умер наш анатомический образец — по крайней мере одна из головок разболталась, и что бы ни вызвало изначальный повреждение, оно также погнуло один из рычагов. Весь компонент головки настолько мал, что, как видно ниже, очень сложно получить её качественный снимок обычной камерой.
Однако мы можем разобрать отдельные части. Серый блок — это специально изготовленная деталь под названием «слайдер»: когда диск вращается под ним, поток воздуха создаёт подъёмную силу, поднимая головку от поверхности. И когда мы говорим «поднимает», то имеем в виду зазор шириной всего 0,0000002 дюйма или меньше 5 нм.
Чуть дальше, и головки не смогут распознавать изменения магнитных полей дорожки; если бы головки лежали на поверхности, то просто поцарапали бы покрытие. Именно поэтому нужно фильтровать воздух внутри корпуса накопителя: пыль и влага на поверхности диска просто сломают головки.
Крошечный металлический «шест» на конце головки помогает с общей аэродинамикой. Однако чтобы увидеть части, выполняющие чтение и запись, нам нужна фотография получше.
На этом изображении другого жёсткого диска устройства чтения и записи находятся под всеми электрическими соединениями. Запись выполняется системой тонкоплёночной индуктивности (thin film induction, TFI), а чтение — туннельным магнеторезистивным устройством (tunneling magnetoresistive device, TMR).
Создаваемые TMR сигналы очень слабы и перед отправкой должны проходить через усилитель для повышения уровней. Отвечающий за это чип находится рядом с основанием рычагов на изображении ниже.
Как сказано во введении к статье, механические компоненты и принцип работы жёсткого диска почти не изменились за многие годы. Больше всего совершенствовалась технология магнитных дорожек и головок чтения-записи, создавая всё более узкие и плотные дорожки, что в конечном итоге приводило к увеличению объёма хранимой информации.
Однако механические жёсткие диски имеют очевидные ограничения скорости. На перемещение рычагов в нужное положение требуется время, а если данные разбросаны по разным дорожкам на различных пластинах, то на поиски битов накопитель будет тратить довольно много микросекунд.
Прежде чем переходить к другому типу накопителей, давайте укажем ориентировочные показатели скорости типичного HDD. Мы использовали бенчмарк CrystalDiskMark для оценки жёсткого диска WD 3.5″ 5400 RPM 2 TB:
В первых двух строчках указано количество МБ в секунду при выполнении последовательных (длинный, непрерывный список) и случайных (переходы по всему накопителю) чтения и записи. В следующей строке показано значение IOPS, то есть количество операций ввода-вывода, выполняемых каждую секунду. В последней строке показана средняя задержка (время в микросекундах) между передачей операции чтения или записи и получением значений данных.
В общем случае мы стремимся к тому, чтобы значения в первых трёх строчках были как можно больше, а в последней строчке — как можно меньше. Не беспокойтесь о самих числах, мы просто используем их для сравнения, когда будем рассматривать другой тип накопителя: твердотельный накопитель.
