Для чего служит пакетный выключатель пв

Особенности отличий

Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.

При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.

Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.

Преимущества и недостатки

Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.

Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.

Для чего менять

Если стоит вопрос, стоит ли менять на АВ, даже если рубильник рабочий, то ответ однозначный — да. Это не только рекомендовано и желательно, но и, можно сказать, обязательно по таким причинам:

Как заменить пакетник на АВ

Альтернативы пакетнику: АВ, и условно УЗО+АВ, АВДТ (дифавтомат), все вместе это называется автоматикой защитного отключения. Но, строго говоря, если подбирать прибор именно в смысле современного аналога, то это — только первое устройство, два следующие вместо АВ на ввод ставят чрезвычайно редко, такая схема может быть проблемной. Традиционно до счетчика ставят вводной АВ, а затем уже после него остальную защитную автоматику (УЗО, АВДТ). Поэтому рассмотрим именно автоматический вводной выключатель.

В нашем случае пойдет речь о АВ вводного типа, то есть с большим номиналом, охватывающим линию для всей квартиры. Другие названия: защитный автомат, пробка, иногда традиционно тоже «пакетник». Но из перечисленных правильный только первый термин, остальные используются часто «в народе», поэтому надо уточнять, что конкретно подразумевают.

Номинал

Итак, в квартиры преимущественно ставят АВ на 25, 32 А, в частные дома с 2–3 и больше этажами, с большим потреблением электричества — 50, 63 А.

Время-токовый параметр

Данное значение — это кривая отключения, иными словами, время срабатывания. Есть 3 варианта: B, C, D. Нужно соблюдать селективность защиты, особенно, если после АВ стоят УЗО+АВ или АВДТ, чтобы ее ступени активировались поочередно. На входе автомат должен иметь значение выше, чем устройства после него, например, D, а далее C, B. Это же касается номинала.

C — это быстрые АВ, ток расцепления равен номиналу, умноженному на 5–7; у B — на 3–4 (еще быстрее, чувствительные, на ввод их не ставят); у D — на 10–15. Обычно для среднестатистических квартир ставят изделия типа C, подойдут также D.

Однополюсный, многополюсный, фазность

Чтобы проще понять принцип выбора, рассмотрим его на примере однофазных АВ. Выбирают между 1- и 2-полюсными изделиями. По ПУЭ нет разницы, но там подразумевается, что есть качественное заземление или зануление. Если же есть вероятность появления фазы на нуле (в старых домах с двухжильной проводкой это возможно), то лучше будет полное отключение квартиры, то есть расцепление двух жил (полюсов). Этот же вариант подойдет для любых случаев — дополнительная надежность не будет лишней. Если есть возможность выбора — желательно отдать предпочтение двухполюсной модели.

Многополюсный автомат затребован для систем заземления по схеме TN-S. Если в доме TN-C, то подходит и однополюсный АВ.

Параметры выбора элементарные — покупают изделие под имеющуюся в доме проводку: одно или двухфазную. В последнем случае АВ немного шире и имеет больше разъемов под 3 фазы и ноль. Автомат для трехфазной линии можно поставить на однофазную линию, наоборот — нет.

На DIN-рейку или болтовое крепление

Альтернативы нет: на сегодняшний день все АВ на DIN-рейку, защелкиванием. Но продаются и дополнительные аксессуары для монтажа любым другим способом, в том числе и для болтового крепления. То есть, если щиток старый без планки, то можно докупить указанные элементы и без проблем установить аппарат.

Пломбировка, нюансы согласования

Аппарат может стоять отдельно или в общем щите, но это второстепенные параметры, главное, наличие свободного доступа. Для ограничения доступа к контактам, чтобы сделать невозможным недозволенное подключение, устанавливают заглушки в местах затяжки винтов или пломбируют крышки на контактных группах. Но такие меры не должны препятствовать включению и выключению флажков.

Важно учесть требования энергосбыта по лимитам на подведенное электричество, превышать которые нельзя, иначе система будет работать в режиме постоянных перегрузок и у других пользователей возникнут проблемы.

Изменение параметров вводного выключателя

Если постоянно выбивает АВ на вводе, значит, увеличилось энергопотребление, а АВ не рассчитан на такие мощности или же проводка не выдерживает нагрузки. Другая причина — замена энергосбытом аппарата, например, при ремонте в подъездном щитке, на изделие с меньшим номиналом, совпадающим с таковым на вводе в квартиру, то есть стоят приборы с аналогичным параметром. Необходимо для квартиры установить изделие с меньшим номиналом. В этом случае согласование с энергосбытом обязательное.

Схемы, как подключить

Схема подключения, замена пакетного выключателя: итак, вместо рубильника ставят АВ, всегда перед счетчиком (впрочем, как и старое изделие), это дает возможность обесточить сеть для обслуживания прибора учета. Номинал должен быть большим, чем у последующих АВ, если таковые есть в системе защиты, например, с УЗО. Но суммарно их значение может быть больше.

Схема, как подключить автоматический выключатель в данном случае одна: АВ защелкивается на DIN-рейку и концы проводки, соблюдая полярность, закрепляются на клеммах зажимами. К верхним контактам концы вводной проводки, снизу — линия квартиры (к приборам, потребителям). Низ и верх можно менять — это не имеет значения, главное соблюсти полярность. «Земля» участие в подключении не берет — она идет на отдельную шину (если посмотреть на корпус АВ, то там только клеммы для фаз и рабочего нуля).

Так же подключается и трехфазный прибор, единственное отличие — больше контактов. Но все клеммы подписаны, так что проблем с подсоединением не должно возникнуть.

Надо сказать, что и старый пакетный выключатель с рубильником подсоединяется аналогично: жилы проводки зажимаются на клеммах, соблюдая полярность.

Автомат дублер

Иногда ставят автомат-дублер, но это не обязательно, особенно когда линия дальше защищена УЗО+АВ или АВДТ. Если решено монтировать такое устройство, то руководствуются стандартным правилом: оптимально номинал меньше, чем у основного аппарата и больше, чем у групповых выключателей дальше по линии (например, если есть связки УЗО+АВ для защиты бойлера и прочее). Пример: главный аппарат на 32 А и дублер — на 25 А, если групповые устройства на 20 А. Если такое соотношение невозможное, то, по крайней мере, должно быть значение не ниже, то есть соответствовать вводному АВ. В этом случае у дублера будет роль размыкающего прибора (при ремонте линии), в аварийных условиях он будет отщелкиваться одновременно с главным аппаратом.

Видео по теме

Источник

Пакетный выключатель — устройство, назначение, принцип работы

Пакетные выключатели популярны в производственных цехах, ранее использовались и в бытовых нуждах. Компактные, не требуют особых знаний для установки.
Со временем каждый сталкивается с пакетным выключателем, который еще встречается в подъездах. Чаще использовались как рубильник для включения света. Сейчас заменены современными аналогами, но в некоторых подъездах еще остались.

Что это такое

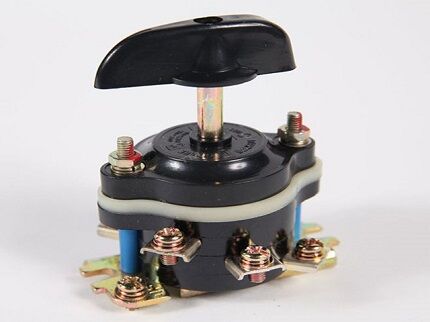

Пакетный переключатель – это низковольтный электроприбор, который предназначен для переключения напряжения (коммутации) в электросетях. Главные составляющие:

Электрическая дуга, образующаяся во время отключения или переключения электроцепи под нагрузкой, гасится благодаря действию пружин быстрого переключения. Главные преимущества прибора – безопасность, простота управления, компактность. К минусам можно отнести недолговечность.

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3. Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Преимущества и недостатки устройства

Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:

К недостаткам можно отнести сравнительно короткий срок службы. Он во многом зависит от того, в каком состоянии находятся выступы фиксирующей шайбы. Когда главная деталь изнашивается, пакетник выходит из строя.

Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.

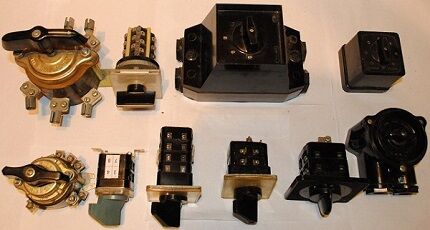

Конструкция и типы пакетных выключателей

Своё название прибор получил благодаря особенностям конструкции, в основе которой стоит определённый набор пакетов, то есть отдельных секций. Пакетные выключатели и переключатели делятся на несколько типов:

В обоих типах выключателей ось снабжена пластмассовой рукояткой, которая позволяет поворачивать ось, приводя аппарат в действие. Классифицируют выключатели и по таким признакам:

До настоящего времени в производстве используются все виды пакетников. Но, несмотря на разнообразие, все они обладают общими техническо-эксплуатационными характеристиками и похожими недостатками.

Классификация и маркировка

Классификация зависит от разных признаков:

Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.

Пружинный механизм выдерживает 130 переключений. Износостойкие модели выдерживают до 200 переключений. Но при этом частота срабатывания не должна быть больше 50 раз в час.

Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) – используются для указания материал корпуса.

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

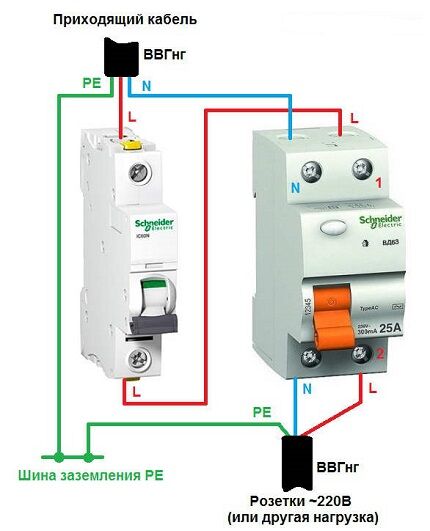

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

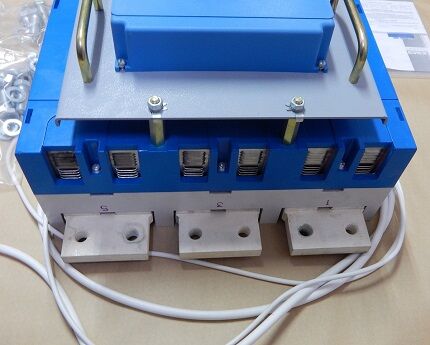

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

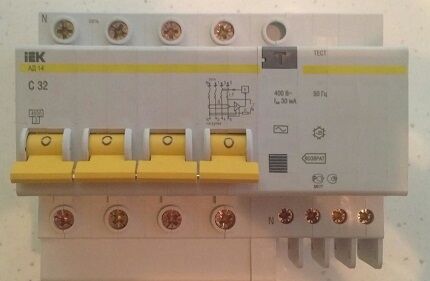

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

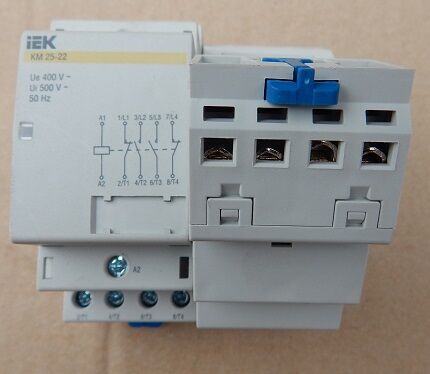

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Почему стоит отказаться от пакетного щитового распределителя?

Пакетный вариант не настолько надёжный, как многие другие аналоги компании. Стоит учитывать существующие недостатки:

Подключение пакетного выключателя к сети

Для наглядного примера рассмотрим схему подключения пакетного выключателя к однофазному счетчику:

Схема подключения пакетного выключателя к сети

Провода зачищаются и крепятся в винтовых зажимах пакетника. Для удобства подключения они специально сдвинуты относительно друг друга. Для некоторых типов ПВ концы проводов нужно скручивать в кольца.

Обратите внимание! Пакетник подсоединяется исключительно в разрыв фазы!

Если на корпусе аппарата есть заземляющий контакт, подключение заземления осуществляется отдельным, не являющимся рабочим нулем кабелем.

Если это трехфазная сеть, то пакетник будет иметь 2 положения: все фазы замкнуты или разомкнуты. Провода подсоединяются к клеммам с одной стороны устройства при соблюдении очередности фаз. Провода нагрузки подсоединяются с другой стороны аппарата в той же очередности при соблюдении диагональной противоположности.

Пакетный выключатель уместно использовать там, где необходимо частое переключение питания. Но их частота не должна быть больше, чем 300 раз за 1 час. Так, при номинальном напряжении и токе, а также коэффициенте мощности 8,0 такие выключатели выдерживают до 20 тысяч переключений.

Каждый пакетник имеет свою маркировку. Она состоит из нескольких условных обозначений. Например, так: П ВX – XXX XX XX XXX X. Эта таблица поможет вам ее расшифровать:

Таблица расшифровки маркировки пакетника

Когда потребуется замена?

Срок эксплуатации зависит от того, как выглядит фиксирующая шайба. Это главная деталь выключателя, при выходи из строя, устройство требует замены.

Пакетные выключатели не ремонтируются. При поломке требуется немедленная замена. Зато отлаживать прибор на всем периоде эксплуатации не придется.

Несмотря на снижение популярности таких моделей, производители все же радуют новыми разработками. Каждый раз продукция совершенствуется, устраняются недостатки.

И если в бытовом плане пакетные выключатели встречаются реже, то на производстве без них просто не обойтись. Компактность и простота установки, устойчивость к повреждениям, простота в обслуживании – главные преимущества пакетного выключателя.

Недолгий срок службы – главный недостаток выключателя.

Стоит обратить внимание на модели: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Продукция этих компаний характеризуется надёжность и качество.
