Для чего ячейки кру разделены на несколько отсеков
Комплектное распределительное устройство (КРУ), КРУЭ
КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности
Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

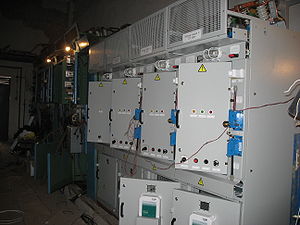

На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд.
Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом.
Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов.
КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.
Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства.
В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).
— В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники.
На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
— В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН).
Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
— В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
Применение КРУЭ позволяет значительно уменьшить площади и объемы, занимаемые РУ и обеспечить возможность более легкого расширения КРУЭ по сравнению с традиционными РУ.
Другие преимущества КРУЭ:
взрыво- и пожаробезопасность;
надежность и стойкость к воздействию внешней среды, в тч сейсмически активных районов и зон с повышенной загрязненностью;
отсутствие электрических и магнитных полей;
безопасность и удобство эксплуатации, простота монтажа и демонтажа.
Ячейки КРУЭ выполняются в 3-фазном исполнении и состоят из отдельных элементов, заключенных в герметичную металлическую оболочку цилиндрической или шаровой формы, заполненной элегазом или смесью азота с элегазом.
Соединение оболочек элементов обеспечивают фланцы и патрубки, контакты и уплотнения.
Ячейки КРУЭ, отдельные модули и элементы допускают возможность компоновки распределительных устройств 110 кВ по любым схемам. В зависимости от применяемой схемы распределительное устройство может состоять из 1 и более ячеек.
По функциональному назначению ячейки КРУЭ могут быть линейные, шиносоединительные, трансформаторов напряжения и секционные, с 1 или 2 системами сборных шин.
Ячейки, отдельные модули и элементы допускают возможность компоновки КРУЭ по различным электрическим схемам.
Ячейки состоят из 3 полюсов, шкафов и сборных шин.
В шкафах размещена аппаратура цепей сигнализации, блокировки, дистанционного электрического управления, контроля давления элегаза и подачи его в ячейку, питания приводов сжатым воздухом.
В полюс ячейки входят:
коммутационные аппараты: выключатели, разъединители, заземлители;
измерительные трансформаторы тока и напряжения;
соединительные элементы: сборные шины, кабельные вводы (масло-элегаз), проходные вводы (воздух-элегаз), элегазовые токопроводы и др.
Ячейки или их транспортные блоки заполнены элегазом или азотом при небольшом избыточном давлении.
КРУЭ снабжаются вспомогательным оборудованием и приспособлениями, обеспечивающими их нормальное обслуживание.
Комплектное распределительное устройство (КРУ)
Распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях называется комплектным распределительным устройством. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ (цепи учёта, релейной защиты, автоматики и управления) выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией (шины с изоляторами).
Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.
КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки). Устройство КРУ
Как правило, шкаф ( ячейка ) КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.
· В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
· В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
· В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
Заводами изготавливаются ячейки комплектных распределительных устройств разного назначения, которые подразделяются:
· по величине номинального тока;
Комплектное распределительное устройство
Процесс снабжения потребителей электрической энергией включает в себя этапы её выработки, транспортировки и распределения. Для приёма и распределения электроэнергии одного класса напряжения служат специальные электроустановки — распределительные устройства (РУ), в состав которых входят следующие виды электрооборудования:
КРУ (комплектное распределительное устройство) представляет собой готовое заводское изделие, состоящее из унифицированных, готовых к монтажу ячеек (шкафов) с компактно интегрированным электрооборудованием. Благодаря высокой плотности монтажа оборудования внутри шкафа, конечное изделие имеет существенно меньшие габариты по сравнению с электроустановкой, собранной из отдельных компонентов. Использование ячеек КРУ возможно как поодиночке, так и в составе распредустройств подстанций, питающих несколько линий нагрузки. При групповой установке ячеек, их монтаж производится в ряд с соединением шкафов боковыми стенками. Благодаря очевидным преимуществам такого компоновочного решения, основу конструкций распределительных устройств низкого и среднего напряжения современных подстанций составляют именно комплектные распределительные устройства.
Схема КРУ
Основные функциональные блоки ячейки КРУ
Корпус комплектного распределительного устройства выполнен в виде сварной конструкции, имеющей форму шкафа. Для изготовления корпуса используется стальной лист, который после завершения сварочных работ обрабатывается антикоррозионным составом и окрашивается. Внутреннее пространство шкафа разделено с помощью стальных перегородок на отсеки, в которых размещается электрооборудование. Комплектное распределительное устройство разделено на отсеки, каждый из которых имеет своё специфическое назначение:
Лицевая панель релейного отсека КРУ выполнена в виде открывающейся дверцы, на которой установлены контрольно – измерительные приборы, светосигнальная арматура и ключ управления. Проводка цепей вторичной коммутации, а также цепей оперативного тока надёжно защищена от воздействия различных внешних помех, в том числе от электромагнитных наводок со стороны первичной силовой схемы.
Ошиновка в кабельном отсеке надёжно закреплена на опорных изоляторах, благодаря чему конструкция способна выдерживать любые динамические нагрузки, которые могут возникать в аварийных режимах.
Область применения комплектных распределительных устройств
В зависимости от исполнения, комплектные распределительные устройства могут устанавливаться на открытом воздухе (КРУН) либо внутри капитальных или модульных сооружений. Ячейки КРУ применяются в схемах электроснабжения потребителей любого профиля и могут использоваться как в одиночку, так и в составе следующих электроустановок:
Комплектное распределительное устройство благодаря компактному исполнению и размещению оборудования в едином корпусе может быть установлено или демонтировано практически за один крановый подъём, что позволяет производить строительство электрических подстанций в самые кратчайшие сроки. Унифицированный подход при конструировании ячеек обеспечивает взаимозаменяемость входящих в их состав компонентов различных производителей.
Ячейки КРУ компании «ЭНЕРГОПРОМ-АЛЬЯНС»
Ячейка данного типа имеет варианты исполнения для классов напряжения 6, 10 кВ и 20 кВ. В комплект оборудования может входить вакуумный выключатель либо вакуумный выключатель нагрузки. В зависимости от конкретных требований предлагаются модификации с различными значениями номинальных токов главных силовых цепей, сборной ошиновки и трансформаторов тока.
КРУ (комплектное распределительное устройство) «МЕГАПОЛИС» предназначено для внутренней установки в зданиях и сооружениях капитальной или модульной конструкции. В комплекте ячейки используются только проверенные компоненты и качественное оборудование российских и зарубежных производителей. Контроль качества осуществляется на всех стадиях производства изделия. Поставка шкафов заказчику осуществляется с полным комплектом документации, включающей:
К особенностям КРУЭ данного типа относится использование элегаза (SF6) в качестве изоляционной среды. Внутреннее пространство шкафов КРУЭ заполнено под давлением гексафторидом серы, обладающим высокими изоляционными свойствами. Данное техническое решение позволило сократить изоляционные расстояния, уменьшив наружные габариты изделия, одновременно повысив надёжность оборудования.
Элегазовое комплектное распределительное устройство выполняется в виде цельносварного шкафа из листов нержавеющей стали. Герметичность конструкции и полная изоляция токоведущих частей от внешнего пространства исключает влияние погодных условий и загрязнения атмосферы на работу высоковольтного оборудования. Данное обстоятельство позволяет размещать КРУЭ «ЭПА» в промышленных зонах, характеризующихся высокой концентрацией загрязняющих веществ в атмосферном воздухе.
В целом преимущества КРУЭ «ЭПА» можно сформулировать следующим образом:
Комплектация шкафов КРУЭ «ЭПА» может быть различной и зависит от конкретных потребностей заказчика. Состав оборудования КРУЭ опционально ориентируется на возможность использования шкафа в качестве:
Как заказать комплектное распределительное устройство?
Для получения дополнительной информации, консультации по производимой нами продукции или оформления заказа на поставку оборудования, можно воспользоваться следующими способами:
В любом случае Вы получите интересующую информацию по вопросам, связанным с приобретением, вариантами доставки и эксплуатации нашего электрооборудования.
КРУ – комплектно-распределительные устройства
КРУ расшифровываются как комплектно-распределительные устройства, включают в себя шкафы и соединительные элементы. КРУ изготавливаются в виде цельных шкафов или блоков, состоящих из отдельных модулей, полностью собранных и готовых к монтажу. Такая конструкция позволяет существенно ускорить электромонтажные работы. Широкое распространение получили смешанные распределительные устройства, сочетающие в себе сборные и комплектные элементы. Соединение отдельных блоков осуществляется в единый общий ряд путем крепления друг к другу боковых стенок.
Конструктивные особенности КРУ
В отличие от обычных закрытых распределительных устройств, КРУ считаются более надежными и безотказными в процессе эксплуатации. Для этого требуется правильный монтаж, качественная наладка и регулировка оборудования. Нарушения технических условий могут вызвать аварию и отказ во время работы. При этом, большинство ячеек полностью выходят из строя.
Комплектное распределительное устройство может устанавливаться внутри зданий (КРУ) и снаружи (КРУН). Они поставляются в виде готовых шкафов, где уже имеется встроенное электрооборудование, устройства автоматики и релейной защиты, измерительные приборы, средства управления и сигнализации. В стационарных РУ коммутационная аппаратура и прочее оборудование устанавливаются неподвижно, а в выдвижных устройствах для размещения аналогичных приборов используются специальные выдвижные тележки.
Стандартное устройство КРУ предполагает разделение шкафов или ячеек на четыре отсека:
Подобное разделение позволяет быстро локализовать аварию, делает удобным ремонт и обслуживание. Токоведущие части и заземляющие конструкции разделены воздушной изоляцией, ограниченной размерами и микроклиматом внутри ячеек.
Классификация КРУ
Все типы КРУ классифицируются с учетом определенных критериев, факторов, параметров и конструктивных особенностей:
Существует дополнительная классификация КРУ в соответствии с номинальным током и напряжением, типами выключателей и приводов к ним и другими показателями.
Средства защиты и меры безопасности
В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.
Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.
В современных конструкциях эти недоработки полностью устранены. Теперь сборные шины располагаются в нижней части шкафа, а для кабельного ввода предусмотрен специальный отсек. Между ними находится глухая перегородка.
Для того чтобы уменьшить последствия от коротких замыканий внутри шкафов, используется так называемая дуговая защита. С ее помощью выполняется мгновенное отключение всех токопроводящих соединений при появлении электрической дуги. Быстрое срабатывание обеспечивается специальными датчиками, реагирующими на резкий рост светового излучения, температуры и давления. Ложные срабатывания исключаются блокировками по току и напряжению, включенными в схему защиты.
Обслуживание комплектно-распределительных устройств
Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.
Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:
Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в журнал для дальнейшего устранения.
Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.
Поэтому при минус 5 С обогреваются счетчики и релейные устройства, а при минус 25 С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.
Техника безопасности при ремонте
Во время проведения обслуживания и ремонтных работ КРУ, персоналу необходимо соблюдать следующие правила:
Обслуживающий персонал должен предупреждаться о возможной опасности во время работ в ячейках, которые могут оказаться под напряжением от трансформатора или со стороны соседней секции. Шторки таких ячеек оборудуются предупредительными табличками, с информацией о возможном напряжении.
Что такое ВРУ в электрике
КРУН – комплектное распределительное устройство наружной установки
Контрольно-ревизионное управление (КРУ) на предприятии, или как искать резервы роста финансовой эффективности
КРУ расшифровываются как комплектно-распределительные устройства, включают в себя шкафы и соединительные элементы. КРУ изготавливаются в виде цельных шкафов или блоков, состоящих из отдельных модулей, полностью собранных и готовых к монтажу. Такая конструкция позволяет существенно ускорить электромонтажные работы. Широкое распространение получили смешанные распределительные устройства, сочетающие в себе сборные и комплектные элементы. Соединение отдельных блоков осуществляется в единый общий ряд путем крепления друг к другу боковых стенок.
Сфера применения КРУ
Расшифровка КРУ в электрике обозначает комплектное распределительное устройство. Предназначение данной установки заключается в приеме и распределении электрической энергии в трехфазных электросетях.
Без КРУ в настоящее время не обходится практически ни одна подстанция, их широко применяют при оборудовании:
При этом, в зависимости от конструктивных особенностей, распределительная установка может быть размещена как внутри здания/сооружения, так и снаружи.
Монтаж КРУ
Уже сама расшифровка КРУ говорит о том, что установки сразу производятся комплектами, и их не требуется собирать из разрозненных элементов. Изготовление КРУ осуществляется на специализированном предприятии. К месту размещения комплектные распределительные устройства доставляют в виде цельных шкафов или укрупненных блоков (по 3-5 собранных вместе камер), полностью готовых к монтажу. В последнее время широко используются смешанные КРУ, состоящие частично из сборных и комплектных элементов.
Процесс монтажа установок состоит из нескольких последовательных мероприятий:
После завершения монтажных работ в обязательном порядке проверяют уровень масла в баках выключателей, правильность работы всех основных и вспомогательных элементов и устройств блокировки. Весь процесс необходимо проводить в соответствии с инструкцией предприятия-производителя, приложенной к оборудованию.
Убедившись, что все устройство собрано верно (особое внимание обращают на то, чтобы ячейки не располагались под наклоном), к выводам на задней дверце КРУ подводят высоковольтные кабельные линии и закрепляют их при помощи концевых муфт.
КРУ-70 «Клён» 6(10) кВ
Отсек ВЭ предназначен для размещения ВЭ с установленным оборудованием. На задней стенке отсека расположены проходные изоляторы с розетками разъемных токоведущих соединений. Для обеспечения безопасности отсек оборудован шторочным механизмом, закрывающим внутренние полости проходных изоляторов при выведении ВЭ из рабочего положения.
ВЭ представляет собой тележку, состоящую из подвижной и неподвижной частей, соединенных винтовой передачей, с установленной на ней аппаратурой главной цепи.
Подвижная часть тележки является платформой с четырьмя металлическими колесами, на которой устанавливается электрооборудование, а неподвижная служит упором винтового механизма.
ВЭ внутри шкафа КРУ может занимать два фиксированных положения — рабочее и контрольное.
Рабочее положение является основным положением ВЭ, в котором он находится большую часть времени периода эксплуатации. При этом тележка ВЭ максимально вдвинута внутрь отсека, главная цепь ВЭ соединена с главной цепью КРУ при помощи разъемных контактных соединений розеточного типа. Разрешено оперирование выключателем под нагрузкой.
Контрольное положение обеспечивает разомкнутое состояние главной цепи КРУ (функция разъединителя); также в контрольном положении производится проверка технического состояния ВЭ и его извлечение из отсека. При этом тележка ВЭ максимально выдвинута из глубины отсека к лицевой стороне шкафа КРУ. Разрешено оперирование выключателем, не приводящее к изменению состояния главной цепи.
Перемещение ВЭ внутри отсека осуществляется при помощи рукоятки. Рукоятка вставляется в специальное гнездо, расположенное на неподвижной части тележки, после чего ее вращением том или ином направлении приводится в движение подвижная часть тележки. Винтовой механизм снабжен ограничителями, не допускающими перемещение подвижной части дальше определенных пределов.
Тележка может быть дополнительно укомплектована моторным электроприводом и редуктором. Моторный привод обеспечивает дистанционное выполнение одного цикла перемещения и контрольного положения в рабочее и обратно в течение 1 минуты.
Для обслуживания ВЭ используется сервисная тележка, с помощью которой ВЭ легко извлекается из шкафа и перемещается к месту проведения сервисных работ. Тележка снабжена гидравлическим подъемным механизмом, позволяющим точно подстраиваться под установочный уровень ВЭ в шкафу.
Конструктивное исполнение комплектных распределительных устройств
Разобраться с тем, что такое КРУ, помогает подробное знакомство с устройством установок. Комплектные распределительные устройства представляют собой полностью или частично закрытые шкафы (щиты), оснащенные:
Стандартный комплектный распределительный щит предполагает разделение на четыре основных отсека:
Данный отсек может иметь три различных положения: рабочее, испытательное и ремонтное. Рабочее – когда и первичные, и вторичные цепи включены, и система работает в стандартном режиме. Испытательный (контрольный) режим предусматривает отключение первичных цепей. Вторичные при этом включены в схему, что позволяет проверить выключатель с приводом. При ремонтном – все электрооборудование полностью отключено, что обеспечивает безопасность выполнения работ по ремонту и замене поврежденных приборов.
Каждая камера покрыта оболочкой из стальных листов, прошедших антикоррозийную обработку.
Все проводники тока и конструкции заземления разделяются посредством изоляции. При использовании КРУ для рабочего напряжения от 35 кВ в качестве изоляции используется воздух. Если же напряжение в сетях имеет показатель 110 кВ, то изолятором выступает элегаз (смесь фтора и серы).
Сегментирование установки позволяет в случае аварийных ситуации быстрее локализовать поломку, произвести ревизионный осмотр и устранить неисправность. А использование стали значительно повышает прочность всей конструкции. Кроме того, сталь служит дополнительной защитой от короткого замыкания и поражения током аппаратов, расположенных рядом.
Средства защиты и меры безопасности
В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.
Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.
Эксплуатация КРУ
Согласно современным требованиям безопасности, обслуживать установку должны минимум два профессиональных энергетика, которые досконально знают устройство оборудования и представляют работу отдельных частей электрических механизмов. При этом у каждого из них должна быть группа допуска не ниже IV.
При правильном монтаже и качественной наладке оборудования КРУ работают достаточно надежно. Техническое обслуживание систем заключается в регулярных осмотрах оборудования. При постоянном дежурстве персонала такие осмотры проводятся не реже 1 раза в трое суток. Если же обслуживанием КРУ занимается оперативно-выездная бригада, то осмотр выполняют не реже 1 раза в месяц.
При осмотре особое внимание уделяют:
Вся проверка работы КРУ производятся через смотровые окна, люки или сетчатые ограждения.
Чтобы обеспечить нормальное функционирование шкафов в условиях выпадения росы, рекомендуется предусмотреть дополнительное уплотнение всех стыков и установить автоматику для:
Кроме того, в рамках профилактических работ специалисты рекомендуют периодически очищать изоляцию РУ и обрабатывать специальной гидрофобной пастой.
Обслуживание комплектно-распределительных устройств
Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.
Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:
Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в журнал для дальнейшего устранения.
Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.
Преимущества ячеек
К особым достоинствам КРУ, которые позволили им вытеснить более ранние модели подобного оборудования и получить широкое распространение, относят:
Важно, что все эти преимущества проявляются только в случае установки оборудования, согласно нормам и правилам, указанным в технической документации.
Классификация КРУ
В зависимости от места расположения, комплектный распределительный щит может быть внутренним или наружным. Внутренний устанавливается в сооружениях или помещениях, наружный (КРУН) – на открытом пространстве.
По способу установки аппаратов и приборов все комплектные распределительные устройства разделяют на два типа: выдвижные и стационарные.
Первые оснащаются выкатными тележками, в которых и размещается основная «начинка» шкафа. Выдвижная часть – одинакова у всех однотипных камер, что позволяет в случае необходимости быстро заменять их, значительно упрощает ревизионные и ремонтные работы без прекращения работы КРУ. Подобный тип шкафов можно размещать в любом удобном месте помещения.
Вторые можно устанавливать только у стены. В технической документации такие установки обозначаются как КСО. Данная аббревиатура расшифровывается как камеры сборные одностороннего обслуживания. По своей сути КСО являются лишь разновидностью КРУ и имеют ту же сферу применения.
Дополнительная классификация комплектных распределительных устройств зависит от климатических условий (для умеренного, тропического или холодного климата); вида линейного вывода (кабельный или воздушный); вида оперативного тока (переменный или постоянный).
Также установки могут иметь различный вид коммутационного оборудования (масляные, электромагнитные или вакуумные силовые выключатели).
КРУ или КСО – что выбрать?
В настоящее время в России и странах постсоветского пространства в эксплуатации находится большое количество распределительных устройств 10(6) кВ прежних годов выпуска, укомплектованных коммутационными аппаратами, ресурс которых либо отработан, либо близок к завершению. Это обуславливает высокую потребность в оборудовании такого типа. В свою очередь рынок предлагает огромное многообразие решений и вариантов оборудования.
Последние годы широкое распространение получили комплектные распределительные устройства 10(6) кВ типа RM6 от компании Schneider Electric или Safe Ring от АВВ. Однако такие устройства больше подходят для комплектации типовых двухтрансформаторных подстанций. Когда же возникает потребность в распределительных пунктах 10(6) кВ до сих пор наиболее часто применяются ячейки отечественного производства типа КСО или КРУ.
При принятии решения о комплектации РП и последующем проектировании перед Заказчиками, инженерно-техническими службами и проектантами встает насущный вопрос, какому виду ячеек отдать предпочтение. В настоящей статье мы разберемся, в чем ключевые отличия КРУ от КСО, и какой тип распределительного устройства все-таки выбрать.
КСО — Камеры сборные одностороннего обслуживания предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6, 10 кВ в сетях с изолированной или заземленной нейтралью.
КСО в зависимости от типа исполнения комплектуются выключателями нагрузки (ВНА, ВНР), разъединителями (РВЗ, РВФЗ), вакуумными выключателями (EASYPACT EXE, BB/Tel, VF), устройствами релейной и дуговой защиты («Schneider Electric», «Радиус Автоматика», « Механотроника») и т.п.
Предприятия-производители КСО присваивают различные маркировки выпускаемой продукции, однако наиболее распространенными остаются КСО-366, КСО-393 и КСО-298.
— это типовые ячейки на базе выключателей нагрузки ВНА (иногда ВНР) или разъединителей РВЗ.
– это усовершенствованная КСО-366, с возможностью установки также и вакуумных выключателей.
– стандартная ячейка с вакуумными выключателями и релейной/микропроцессорной защитой с локализацией по отсекам.
Некоторые успешные производители внедрили также некоторые новые разновидности ячеек КСО. Например. КСО-307.
– современная компактная ячейка (шириной от 400 мм) с элегазовыми и вакуумными аппаратами продольного исполнения.
Ключевыми отличительными особенностями ячеек КСО являются следующие:
По сути, ячейки КСО в большинстве случаев являются хорошим низкоценовым решением по комплектации распределительных устройств 10(6) кВ трансформаторных и распределительных подстанций и обеспечивают практически весь необходимый функционал (коммутация, защита, распределение) в зависимости от конкретной специфики проекта.
Для чего тогда нужны ячейки КРУ?
По назначению ячейки КРУ не сильно отличаются от КСО — Комплектные распределительные устройства серии КРУ также предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 10(6) кВ в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.
Как и КСО-298 ячейки КРУ комплектуется вакуумными выключателями (EASYPACT EXE, BB/Tel, VF и др.), а также устройствами релейной и дуговой защиты («Schneider Electric», «Радиус Автоматика», «Механотроника») и др.
Однако КРУ бывают не только одностороннего, но и двустороннего обслуживания — свободностоящие с проходами с обеих сторон.
В распределительных устройствах с камерами КСО электрооборудование, аппараты и приборы смонтированы в основном стационарно без выдвижных элементов с частичным ограждением, а в устройствах с камерами КРУ — на выкатной тележке с выдвижными элементами.
Следовательно, в отличие от камер КСО, в ячейках КРУ отсутствует шинный и линейный разъединители, а видимый разрыв достигается с помощью выкатного механизма силового выключателя.
За счет отсутствия двух механических аппаратов, значительно упрощается конструкция и повышается надежность и безопасность обслуживания ячейки КРУ. Надежность конструкции с минимизацией применяемых коммутационных аппаратов, делает ячейку КРУ простой в монтаже и обслуживании. При выходе из строя силового выключателя, его замена составит несколько минут, в отличие от ячеек КСО, где силовой выключатель установлен стационарно.
Таким образом, ключевыми отличительными особенностями ячеек КРУ являются:
Как итог, при выборе между КСО и КРУ важно принимать во внимание следующие ключевые моменты:
На первый взгляд выбор очевиден: КРУ – это более современное решение и имеет целый ряд преимуществ перед КСО. Однако у КСО есть очень большой плюс – значительно более низкая цена.
Какому типу ячеек отдать предпочтение решать Заказчику. Мы же в свою очередь надеемся, что наша статья содержит полезную информацию и рекомендации, которые повлияют на правильность решения.
Кстати, в 2021 году нашей компанией был разработан и внедрен новый тип ячейки КСО, которому было присвоено название КСО-219 – ячейка была представлена на выставке «Электрические сети» в декабре 2019 года в Москве. В основу нашей КСО-219 вошел принцип локализации отсеков ячеек КРУ: разделение также идет по 4 отсекам — отсек вакуумного выключателя, отсек кабельных присоединений, отсек релейной защиты и отсек шин. Однако при этом нам удалось без нарушения действующих технических регламентов обеспечить уменьшенный габаритный размер ячейки.
Таким образом, основные преимущества ячейки КСО-219 — уменьшенный габаритный размер в сочетании с лучшей ценой на рынке. В 2021 году нами было произведено и отгружено более 20 линеек КСО-219 – от Белгорода до Дальнего Востока. И это подтверждает высокую потребность и конкурентоспособность внедренного решения.
Статья написана при участии нашего ведущего технико-коммерческого инженера – Рамиля Тюкаева.
