Для чего земле ядро
Земное ядро и его свойства
Ядром Земли называют наиболее глубоко расположенную центральную часть планеты. А поскольку добраться до него не представляется возможным, то все исследования ядра проводятся косвенными методами. И тем не менее, с высокой долей вероятности можно утверждать, что центральная часть планеты изучена довольно не плохо. Хотя этого, конечно же, мало.
Свойства ядра Земли
Внешняя часть ядра находится на глубине 2900 км. Само же оно имеет радиус 3500 км. Предположительно, состоит ядро из сплава железа и никеля, с примесью различных элементов (серы, кислорода, кремния, хрома, фосфора и других). Всё это находится под огромной температурой, около 5-6 тысяч градусов, а потому представляет собой достаточно однородную массу. И поскольку ядро железное, по большей части, то весит оно довольно много. На него приходится 1/3 часть массы планеты.
Само же ядро разделено на 2 части: внутреннюю и внешнюю.
Внешнее ядро находится в жидком состоянии. И большая часть земного ядра приходится именно на него. Внешнее ядро играет роль некой оболочки для внутреннего, обтекая его со всех сторон. И толщина этого слоя Земли составляет примерно 2200 км. Иногда между двумя такими различными частями ядра существует переходная зона, обладающая свойствами каждой из частей.
Значение ядра Земли
Мантия планеты
Земная мантия разделяется на верхнюю и нижнюю, поскольку два этих слоя имеют различные свойства. Вместе они имеют толщину 2900 км.
Полезные ископаемые
Месторождения полезных ископаемых формируются в результате различных геологических процессов, происходящих под толщей земли.
Откуда мы знаем, что находится в ядре Земли?
Люди заполнили Землю. Мы завоевывали земли, летали по воздуху, ныряли в глубины океана. Мы даже побывали на Луне. Но мы никогда не были в ядре планеты. Мы даже и близко к нему не подобрались. Центральная точка Земли находится в 6000 километрах внизу, и даже самая дальняя часть ядра находится в 3000 километрах под нашими ногами. Самая глубокая дыра, которую мы сделали на поверхности — это Кольская сверхглубокая скважина в России, да и то она уходит вглубь земли на жалкие 12,3 километра.
Все известные события на Земле происходят близко к поверхности. Лава, которая извергается из вулканов, сначала плавится на глубине нескольких сотен километров. Даже бриллианты, которым необходимо чрезвычайное тепло и давление для образования, рождаются в породах на глубине не более 500 километров.
Все, что ниже, окутано тайной. Кажется недостижимым. И все же мы знаем довольно много интересного о нашем ядре. У нас даже есть некоторое представление о том, как оно сформировалось миллиарды лет назад — и все без единого физического образца. Как же нам удалось узнать так много о ядре Земли?
Для начала нужно хорошо подумать о массе Земли, говорит Саймон Редферн из Кембриджского университета в Великобритании. Мы можем оценить массу Земли, наблюдая за эффектом гравитации планеты, который она оказывает на объекты на поверхности. Выяснилось, что масса Земли составляет 5,9 секстиллиона тонн: это 59 с двадцатью нулями.
Но на поверхности нет признаков такой массы.
«Плотность материала на поверхности Земли намного ниже, чем средняя плотность всей Земли, что говорит нам о том, что есть что-то более плотное, — говорит Редферн. — Это первое».
По существу, большая часть земной массы должна быть расположена по направлению к центру планеты. Следующим шагом будет выяснить, из каких тяжелых материалов состоит ядро. И оно состоит почти полностью из железа. 80% ядра — это железо, однако точную цифру еще придется выяснить.
Главным доказательством этого является огромное количество железа во Вселенной вокруг нас. Это один из десяти самых распространенных элементов в нашей галактике, который также часто встречается в метеоритах. При всем этом на поверхности Земли намного меньше железа, чем можно было бы ожидать. Согласно теории, когда Земли образовалась 4,5 миллиарда лет назад, много железа утекло вниз к ядру.
Там сосредоточена большая часть массы, а значит, и железо должно там быть. Железо также относительно плотный элемент при нормальных условиях, а под сильным давлением в ядре Земли оно будет еще плотнее. Железное ядро могло бы объяснить всю недостающую массу.
Но погодите. Как железо вообще там оказалось? Железо должно было каким-то образом притянуться — в буквальном смысле — к центру Земли. Но сейчас этого не происходит.
Большая часть остальной Земли состоит из горных пород — силикатов — и расплавленное железо с трудом через них проходит. Подобно тому, как вода на жирной поверхности образует капли, железо собирается в небольших резервуарах, отказываясь растекаться и разливаться.
Возможное решение было обнаружено в 2013 году Венди Мао из Стэнфордского университета и ее коллегами. Они задались вопросом, что происходит, когда железо и силикат подвергаются сильному давлению глубоко в земле.
Плотно сжимая оба вещества при помощи алмазов, ученым удалось протолкнуть расплавленное железо через силикат. «Это давление существенно изменяет свойства взаимодействия железа с силикатами, — говорит Мао. — При высоком давлении образуется «сеть плавления».
В этот момент вы можете спросить: откуда мы, собственно, знаем размер ядра? Почему ученые считают, что оно начинается в 3000 километрах? Ответ один: сейсмология.
Когда происходит землетрясение, оно посылает ударные волны по всей планете. Сейсмологи записывают эти колебания. Будто бы мы бьем по одной стороне планеты гигантским молотом и прислушиваемся к шуму на другой стороне.
«В 1960-х годах произошло землетрясение в Чили, которое дало нам огромное количество данных, — говорит Редферн. — Все сейсмические станции по всей Земле записывали толчки этого землетрясения».
В зависимости от маршрута этих колебаний, они проходят через разные участки Земли, и это влияет на то, какой «звук» они издают на другом конце.
В начале истории сейсмологии стало очевидно, что некоторые колебания пропали без вести. Эти «S-волны» ожидали увидеть на другом конце Земли после происхождения на одном, но не увидели. Причина этому простая. S-волны реверберируют через твердый материал и не могут проходить через жидкость.
Должно быть, они столкнулись с чем-то расплавленным в центре Земли. Составив карту путей S-волн, ученые пришли к выводу, что на глубине примерно 3000 километров породы становятся жидкими. Это также говорит о том, что все ядро расплавленное. Но у сейсмологов был и другой сюрприз в этой истории.
Идея Леман была подтверждена в 1970 году, когда более чувствительные сейсмографы показали, что P-волны действительно проходят через ядро и, в некоторых случаях, отражаются от него под некоторыми углами. Неудивительно, что в конце концов они оказываются на другой стороне планеты.
Конкурирующие страны узнавали о ядерном потенциале друг друга и параллельно с этим мы узнавали все больше и больше о ядре Земли. Сейсмология до сих пор используется для обнаружения ядерных взрывов сегодня.
Вопросов от этого не становится меньше, особенно на тему внутреннего ядра. К примеру, насколько оно горячее? Выяснить это оказалось не так-то просто, и ученые долгое время ломали голову, говорит Лидунка Вокадло из Университетского колледжа Лондона в Великобритании. Мы не можем засунуть туда термометр, поэтому единственный возможный вариант — это создать нужное давление в лабораторных условиях.
В 2013 году группа французских ученых произвели лучшую оценку на сегодняшний день. Они подвергли чистое железо давлению в половину того, что имеется в ядре, и отталкивались уже от этого. Температура плавления чистого железа в ядре составляет примерно 6230 градусов. Присутствие других материалов может немного снизить точку плавления, до 6000 градусов. Но это все равно горячее, чем на поверхности Солнца.
Будучи своего рода поджаренной картошкой в мундире, ядро Земли остается горячим, благодаря теплу, оставшемуся от образования планеты. Оно также извлекает тепло из трения, возникающего по мере движения плотных материалов, а также распада радиоактивных элементов. Остывает оно примерно на 100 градусов по Цельсию каждый миллиард лет.
Знать эту температуру полезно, поскольку она влияет на скорость прохождения колебаний через ядро. И это удобно, потому что в этих вибрациях есть что-то странное. P-волны проходят неожиданно медленно через внутреннее ядро — медленнее, чем если бы оно состояло из чистого железа.
«Скорости волн, которые сейсмологи измерили в землетрясениях, значительно ниже, чем показывает эксперимент или компьютерный расчет, — говорит Вокадло. — Никто пока не знает, почему так».
Очевидно, к железу примешивается другой материал. Возможно, никель. Но ученые посчитали, как сейсмические волны должны проходить через железо-никелевый сплав, и не смогли подогнать расчеты под наблюдения.
Вокадло и ее коллеги в настоящее время рассматривают возможность присутствия в ядре других элементов, например, серы и кремния. Пока никто не смог придумать теорию состава внутреннего ядра, которая удовлетворила бы всех. Проблема Золушки: туфелька никому не подходит. Вокадло пытается экспериментировать с материалами внутреннего ядра на компьютере. Она надеется найти комбинацию материалов, температур и давления, которые будут замедлять сейсмические волны на правильную величину.
«Если этот эффект реален, мы могли бы примирить результаты минеральной физики с результатами сейсмологии, — говорит Вокадло. — Люди пока не могут этого сделать».
Существует еще много загадок, связаных с ядром Земли, которые еще предстоит решить. Но не имея возможности погрузиться на эти невообразимые глубины, ученые совершают подвиг, выясняя, что находится в тысячах километров под нами. Скрытые процессы недр Земли чрезвычайно важно изучать. У Земли есть мощное магнитное поле, которое генерируется благодаря частично расплавленному ядру. Постоянное движение расплавленного ядра порождает электрический ток внутри планеты, и он, в свою очередь, генерирует магнитное поле, которое уходит далеко в космос.
Это магнитное поле защищает нас от вредного солнечного излучения. Не будь ядро Земли таким, каким оно является, не было бы магнитного поля, а мы бы серьезно от этого страдали. Вряд ли кто-нибудь из нас сможет увидеть ядро своими глазами, но хорошо просто знать, что оно там есть.
Внутреннее ядро Земли действительно твердое, хотя и немного пластичное
Рис. 1. Схематическое изображение внутренних оболочек Земли: земной коры, верхней мантии, нижней мантии, внешнего ядра и внутреннего ядра. Рисунок с сайта pinterest.com
То, что ядро Земли состоит из двух слоев, вещество которых по-разному пропускает сейсмические волны, известно давно. Но если по поводу жидкой природы внешнего ядра сомнений не было, то по поводу состояния внутреннего ядра ученые-геофизики спорят уже более 80 лет. Наконец получены убедительные доказательства того, что внутреннее ядро твердое. Но не совсем: оно обладает определенными признаками пластичности.
Несмотря на технический прогресс, в обозримом будущем люди вряд ли смогут физически проникнуть в мантию Земли, а уж тем более — в ее ядро: пока удалось углубиться лишь на 12 километров в земную кору (см. Кольская сверхглубокая скважина) и этот рекорд еще долго не будет побит. Но знания о том, что представляют собой внутренние оболочки планеты, чрезвычайно важны для понимания физических процессов, определяющих развитие Земли. Для изучения глубоких недр используют геофизические методы, в первую очередь — сейсмические. Именно использование сейсмических методов, основанных на изучении скорости распространения объемных сейсмических волн в толще Земли, позволило ученым провести границы между зонами внутренних неоднородностей в теле планеты и определить, что земная толща подразделяется на верхнюю мантию, нижнюю мантию, внешнее ядро и внутреннее ядро (рис. 1).
Объемные сейсмические волны, используемые в геофизических наблюдениях, делятся на продольные P-волны, в которых упругие механические колебания совершаются вдоль направления распространения, и поперечные S-волны, в которых колебания перпендикулярны направлению распространения. Первичным источником сейсмических волн для глубинных исследований обычно служат природные землетрясения, а для фиксации отклика прошедших сквозь недра Земли волн используют сейсмографы. Любой сейсмический импульс «запускает» одновременно оба типа волн — и продольные, и сдвиговые, которые по-разному преломляются (или отражаются) на границах сред с разной плотностью. Если Р-волны проходят через любые материалы, то S-волны, которые еще называют сдвиговыми волнами (так как они являются деформациями сдвига), распространяются только в твердых телах, поскольку модуль сдвига в жидкостях и газах равен нулю.
Предположение о том, что ядро Земли неоднородно, а состоит из двух оболочек — внешней расплавленной и внутренней твердой — было высказано еще в 1936 году датским геофизиком Инге Леманн на основе анализа прохождения сквозь тело Земли сейсмических волн от крупного землетрясения в южной части Тихого океана. Последующие исследования подтвердили, что на глубине около 5100 км от поверхности Земли находится четкая граница, фиксирующаяся по преломлению и отражению продольных сейсмических волн, — она и считается разделом между внешним и внутренним ядром. Верхняя граница внешнего ядра находится на глубине около 2900 км от поверхности.
Тот факт, что сдвиговые волны практически не распространяются во внешнем ядре, свидетельствует о том, что вещество этой оболочки находится в жидком состоянии. Что касается, внутреннего ядра, то неоднозначность интерпретации сейсмических данных, связанных с ним, долгие годы служила поводом для дискуссии о том, твердое оно или нет. С одной стороны, характер преломления и отражения продольных волн от его поверхности говорили в пользу предположения о твердом внутреннем ядре. Да и при тех давлениях, которые существуют на этих глубинах (около 3,8 млн бар), вряд ли можно представить себе другое состояние вещества. Но для однозначного подтверждения этой версии нужно было зафиксировать распространение в нем сдвиговых волн, что было сделать весьма проблематично, так как волны этого типа практически не проходят через окружающую внутреннее ядро жидкую оболочку внешнего ядра.
Для обозначения волн разных типов, распространяющихся сквозь внутренние оболочки Земли, геофизики пользуются следующими обозначениями:
P — продольные волны в мантии;
S — сдвиговые волны в мантии;
K — продольные волны во внешнем ядре;
I — продольные волны во внутреннем ядре;
J — сдвиговые волны во внутреннем ядре.
Рис. 2. Пути волн типов PKIKP и PKJKP в недрах Земли. IC — внутреннее ядро; Outer Core — внешнее ядро; Mantle — мантия. Рисунок с сайта livescience.com
Волнам от конкретного сейсмического импульса, прошедшим сквозь различные оболочки и зафиксированным сейсмографами на выходе, присваивается определенный код, указывающий на то, какой тип волн преобладал при прохождении через ту или иную оболочку. Например, если и в мантии, и во внешнем ядре больше проявлены продольные колебания, а во внутреннем ядре колебания не фиксируются вообще, такой волне присваивается код PKIKP. Таким образом, для доказательства того, что внутреннее ядро является твердым, необходимо было уверенно зафиксировать волны типа PKJKP (рис. 2).
Ученые-геофизики из Австралийского национального университета (ANU) Хрвое Ткальчич (Hrvoje Tkalčić) и Тхань Сон Фам (Thanh-Son Pham) применили особый прием для обнаружения сверхслабых PKJKP-волн — так называемый метод корреляционных волновых полей, в основе которого лежит принцип сопоставления сигналов, поступающих на пары сейсмографов. При этом анализируются не сами поступающие сигналы, а сходство между сигналами от одного и того же сейсмического события. Сейсмограммы, полученные на различных сейсмографах, сравнивались попарно, а затем с помощью специальной программы строились так называемые глобальные коррелограммы (изображения волновых полей), покрывающие всю поверхность Земли (рис. 3).

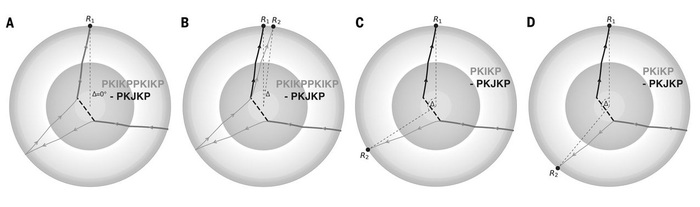

Рис. 3. Различные типы волн, зафиксированные авторами исследования, и их геометрия. Волны типа PKJKP выделены черным пунктиром во внутреннем ядре и черными стрелками во внешнем ядре и мантии. Волны других типов показаны серым. Стрелки указывают направление распространения волн (источник расположен в правой части рисунка). R1 и R2 — приемные устройства. Рисунок из обсуждаемой статьи в Science
Еще одна особенность примененного авторами подхода заключалась в преднамеренном игнорировании сильных волновых сигналов, которые обычно и являются главным предметом изучения. Понимая, что PKJKP-волны можно обнаружить только в области слабых сигналов, авторы отбрасывали первые три часа сейсмограмм, рассматривая только интервал от 3 до 10 часов после землетрясения.
Главной характеристикой сдвиговых волн, позволяющей делать вывод о состоянии среды, в которой они распространяются, является их скорость (Vs). Полученные авторами значения скоростей J-волн во внутреннем ядре (3,42 км/с на границе и 3,58 км/с в центре) подтверждают, что внутренне ядро Земли действительно твердое, но при этом не такое твердое, как считалось ранее. Полученные значения на 2,5% ниже, чем предполагается в принятой на сегодняшний день Предварительной Эталонной модели Земли (Preliminary Reference Earth Model, PREM), построенной на основе анализа собственных колебаний Земли (подробнее о собственных колебаниях планет читайте в материале Планеты на ленте сейсмометра). Это значит, что внутреннее ядро не абсолютно твердое, а обладает определенной пластичностью, как некоторые металлы — например, золото или платина. Хотя пониженные значения скоростей J-волн можно объяснить и другой причиной — наличием во внутреннем ядре небольшого количества расплава, заключенного в пространстве между кристаллами твердого вещества.
Полученные значения Vs позволяют делать определенные выводы и относительно состава внутреннего ядра. В частности, если бы внутренне ядро состояло из чистого железа или сплавов на его основе, скорости Vs были бы значительно выше тех, которые удалось зафиксировать. Наилучшим образом таким скоростям соответствует сплав железа, кремния и углерода.
Авторы считают, что, хотя до полного понимания состава внутреннего ядра и состояния вещества в нем еще очень далеко, если планомерно продолжать изучать параметры J-волн, можно будет не только ответить на эти вопросы, но и лучше понять, как наша планета сформировалась и как она эволюционировала.
Источник: Hrvoje Tkalčić, Thanh-Son Phạm. Shear properties of Earth’s inner core constrained by a detection of J waves in global correlation wavefield // Science. 2018. DOI: 10.1126/science.aau7649.
«Твёрдое, хотя и немного пластичное» звучит как отмазка импотента.
это давно было известно, котлы твердые, грешники в них мягкие
Да-да.. А луна сделана из сыра. Нам нужны настоящие доказательства а не фотошопные рисунки.
а я знала с самого начала, но молчала. интересно было догадается ли кто-нибудь еще.
А потом окажется, что ученные заблуждались, а потом окажется. Итак по кругу.
А его выкопать можно?
Соберите замою обратно на первой картинке, а то. У меня паника начнётся.
Так земля ж плоская.
я тут все не могу отделаться от мысли, что в центре планеты давление должно быть околонулевым.
Честно говоря, каждый раз, когда кто-то делает выводы на основании слабых, чуть заметных и едва уловимых сигналов, это вызывает у меня смутные подозрения.
Эх, а я до последнего надеялся, что там Плутония
Приближающийся к нам астероид (4660) Нерей (Nereus): насколько он опасен для Земли
Начнем с истории. Этот астероид был открыт 28 февраля 1982 года американским астрономом Элеанор Френсис «Гло» Хелин из Паломарской обсерватории в США, собственно, через месяц после своего очередного близкого пролета у Земли. Первоначально ему было присвоено обозначение 1982 DB, а потом и номер с собственным именем 4660 Нерей (Nereus) в честь древнегреческого бога водяной стихии и моря.
В своем перигелии Нерей сближается с орбитой Земли на минимальное расстояние около 496 тысяч километров, при этом в афелии Нерей проникает далеко за орбиту Марса. Таким образом, значение перигелия, то есть минимального сближения с Солнцем составит примерно 0,95 астрономической единицы, а афелия, то есть максимального удаления от нашего центрального светила – 2,02 астрономической единицы. Его орбита несколько вытянута, имея эксцентриситет примерно 0,35, но лежит практически в плоскости эклиптики. Угол ее наклона в чуть более 1,4 градуса.
Орбитальный период составляет 663,5 земных суток или 1,82 года. При таком значении астероид огромное количество раз приближался к Земле как до его открытия, так и добрых пару десятков раз после этого.
Да, Нерей классифицируют как астероид, потенциально опасный для нашей планеты, однако ничего экстраординарного до этого не произошло, не произойдет ничего необычного и 11 декабря 2021 года, когда Нерей в очередной раз прилетит на близкое рандеву с Землей. В этот раз нас и астероид будет разделять 3 934 250 километров, что более чем в 10 раз больше удаления от нас Луны.
Что касается размеров Нерея, то тут популярные СМИ изгалялись, как хотели, приводя размерные его параметры и в Эйфелевых башнях, и в футбольных полях, и в Статуях свободы, и даже в железнодорожных составах. Мы обратимся для оценки к старому доброму метру. Учитывая то, что форма Нерея далеко не сфероидальная, а скорее эллипсоидная, или даже яйцевидная, то его размеры, наверное, будет правильным указывать вдоль трех осей координат. А если так, то получаются габариты 510 на 330 на 241метр. При такой неправильности формы астероид не вращается, а скорее кувыркается в пространстве, при этом такой кувырок он делает за 15,1 часа.
В качестве вывода отмечается, что астероид 4660 Нерей или Nereus, невзирая на то, что является потенциально опасным для Земли, пока что, как ни парадоксально звучит, не несет для нее никакой угрозы, поэтому, как и ранее, спим в декабре спокойно и поменьше на сон грядущий читаем и смотрим популярные СМИ.
Из чего состоит Starship?
Все страны на планете занимают меньше трети поверхности нашей планеты
Поверхность Земли — это более 510 миллионов квадратных километров, но менее 30% из них, скажем так, является поверхностью в привычном нам понимании. Остальное — вода.
Крупнейшими странами по площади являются Россия (3,35%), Канада (1,96%) и Китай (1,88%). Вместе они занимают примерно 7,2% всей поверхности Земли.
С помощью этой инфографики вы сможете наглядно оценить эти и другие данные о поверхности нашей планеты. Больше околонаучного на канале t.me/everScience.
25 часов в сутки
Путешествие в космос #1 (О-о-очень длинная картинка)
Привет, друзья! Сегодня я подготовил новую партию интересностей. В этот раз мы поговорим о высоте. В трех частях этой темы, мы преодолеем все слои атмосферы, окажемся в космосе, выйдем на орбиту, а потом и вовсе улетим подальше от Солнца.
Иллюстрация от Where.is.Pluto (да, я сам рисовал😏), но сначала немного текста для любителей текста.
0 км – высота уровня моря.
2 км – до этой отметки проживает 99% всего населения Земли.
3 км – первые проявления «горной болезни» у неподготовленных людей.
5 км – всего лишь 50% от привычного атмосферного давления.
5,1 км – самый высокогорный населенный пункт Ла-Ринконада (Анды, Перу).
5,65 км – гора Эльбрус. На это высоте яркость неба в зените вполовину меньше, чем на высоте уровня моря.
6 км – граница обитания человека. Временные поселения шерпов (Гималаи).
8,2 км – граница смерти без кислородной маски. Любой, даже самый тренированный альпинист, не сможет находиться длительное время на этой высоте без специального оборудования.
8,85 км – гора Эверест. Самая высокая точка Земли. Предел «пешего путешествия в космос». На этой высоте яркость неба в зените составляет лишь четверть от привычной нам.
10-12 км – конец тропосферы.
12 км – верхняя граница полета пассажирских авиалайнеров. 15-20 секунд без кислородной маски и человек теряет сознание.
15 км – лишь 10% от атмосферного давления. Небо над головой темно-фиолетовое.
19 км – линия Армстронга. Начиная с этой высоты, нахождение без герметичного костюма или скафандра невозможно. Из-за низкого давления, вода закипает при температуре тела человека. Яркость неба в зените лишь 5% от той, что мы видим на уровне моря. Самые яркие звезды видны даже днем.
22 км – граница биосферы. Предел подъема ветром спор и бактерий.
26 км – максимальная высота полета реактивных самолетов.
34,4 км – давление у поверхности Марса соответствует этой земной высоте.
35 км – вода закипает при 0°С и дальше не существует в жидком виде. Только в виде газа или льда.
41,4 км – рекорд высоты прыжка с парашютом.
48 км – атмосфера больше не защищает от УФ-излучения Солнца.
Мезосфера и термосфера
55 км – начало мезосферы. Атмосфера больше не защищает от космической радиации.
70 км – верхняя граница появления метеоров.
75 км – высота появления серебристых облаков.
80 км – начало перегрузок при спуске космонавтов.
85 км – конец мезосферы, начало термосферы.
90 км – граница взаимодействия атмосферы с заряженной магнитосферой Земли.
100 км – Линия Кармана – официальная международная граница между атмосферой и космосом. Здесь заканчивается воздушная территория всех государств. Рубеж между аэронавтикой и космонавтикой. Выше этой отметки, летающий корпус и крылья не имеют смысла.
Какой была Земля после динозавров?
Примерно 66 млн лет назад наша планета пережила одно из самых масштабных вымираний за всю историю многоклеточной жизни. Целые классы живых существ были стерты с лица Земли, другие же изменились до неузнаваемости, чтобы выжить и приспособиться к новым условиям. Причины этого трагического события до сих пор до конца не выяснены, однако, нет никаких сомнений, что мел-палеогеновое вымирание радикально изменило облик нашей планеты. Величественные и ужасные динозавры уступили место не менее впечатляющим существам – млекопитающим.
Мир размером с горошину
Диаметр Земли 12 750 километров, но давайте представим, какими были бы сравнительные размеры Солнечной системы, если бы мы уменьшили нашу планету до размера горошины (1 сантиметр). Поехали!
Возьмем крупинку гречки (3 мм) и положим рядом с нашей горошиной. Именно такое соотношение в размерах имеют Земля и Луна. Отодвинем их на 30 см (лист А4) и получим относительное расстояние между ними.
Берем крупинку, горошину, лист бумаги и идем на футбольное поле. Кладем нашу систему «Земля-Луна» в начале поля и бежим на противоположную сторону (120 м). На другом конце футбольного поля надуваем большой пляжный мяч (1 м) – это наше Солнце!
Бежим обратно к «Земле», ищем в кармане бусинку (4 мм) и еще одну горошину (1 см). Пробежав 50 метров от мяча, оставляем бусинку, а еще через 35 метров кладем горошину. Меркурий и Венера на своих местах.
Отдышавшись немного возле «Земли и Луны» бежим дальше. Теперь, пробежав полтора футбольных поля, размещаем там еще одну бусину размером 0,5 см. Марс готов!
А сейчас нужна дыхалка спортсмена, чтобы пробежать 5 футбольных полей от «Солнца» и обозначить положение Юпитера в нашей планетарной системе. Это будет апельсин диаметром 10-11 см.
Думаю, пора взять велосипед, чтобы проехать 1 км от начала отсчета и установить там яблоко (9 см) в качестве Сатурна. Можно сделать ему кольца из бумаги, чтоб выглядело солиднее.
Две сливы (4 см каждая) кладем на отметках в 2,3 км и 3,5 км от нашего «Солнца». Это Уран и Нептун. Невероятное расстояние, правда?
Поклонники старой школы и все, кто неравнодушен к Плутону, едут еще 1 км и победоносно завершают всю планетарную систему горошинкой черного перца (2 мм).
Стоя на расстоянии 4,5 км от нашего мяча, которого мы даже не видим, мы можем представить поистине космические масштабы нашего дома – Солнечной системы.
Если вам доведется побывать в финском городе Котка, загляните в прибрежный парк. Там установлены столбики с металлическими планетами на относительном расстоянии друг от друга. И вся эта «конструкция» заканчивается на мысе большим шаром, символизирующим Солнце. Очень здорово!
Что, если наш 4D мир станет пятимерным?
Краткая текстовая версия видео:
Мир, в котором мы живем, является четырехмерным. По крайней мере в макро масштабе. В нашем мире 3 пространственных измерения и одно временное. Трехмерность пространства значит, например, то, что мы можем в нем провести три взаимно перпендикулярных координатных осей расположенных под углом 90 градусов. В таком пространстве можно двигаться «влево-вправо», «вперед-назад» и «вверх-вниз».
В трехмерном пространстве мы можем завязать узел. В двумерном пространстве завязать узел невозможно. А еще в трехмерном пространстве стул может стоять только на трех ножках или больше, стул на двух ножках потеряет равновесие и упадет (Речь идет о ножках типа такого, как на фото).
А что будет, если мы добавим еще одно пространственное измерение? То есть представим себе пятимерный мир, 4 пространственных измерения и 1 временное?
В таком мире можно провести еще одну ось перпендикулярную к остальным трем осям под углом 90 градусов. В трехмерном пространстве сделать это невозможно и как-то точно визуализировать я это не могу, так что включайте фантазию.
В пятимерном мире так же добавятся новые направления движения, которые называют «ана-ката», получается: «влево-вправо», «вперед-назад», «вверх-вниз» и «ана»-«ката». Представить себе направление движения ана и ката мы не можем, так же как существо в двумерном мире не может представить себе направления вверх и вниз.
В таком мире можно завязать двумерную сферу на узел, в нашем мире сделать это невозможно, показать, соответственно, тоже нельзя. Ну и стул с тремя ножками не сможет стоять в мире с 4 пространственными измерениями, чтобы он был устойчив потребуется 4 или больше ножек.
Ну хорошо, я понимаю, вы вряд ли Вы читаете это, чтобы узнать о узлах и ножках стула, Вас интересует, что будет с нашим миром, если внезапно в него добавить еще одно измерение, вот так по щелчку пальца «тыц» и добавили еще одно пространственное измерение и вот ты уже в 5 измерении, что с тобой будет?
Если коротко то… умрешь конечно же. А еще Земля станет приплюснутой. Сейчас расскажу как именно умрешь и почему земля станет приплюснутой.
Есть такой закон – закон обратных квадратов, и он тесно связан с размерностью пространства. Возьмем для примера светящий фонарь, интенсивность света в таком случае убывает согласно закону обратных квадратов.
Объект, перемещенный на расстояние в 2 раза большее от источника, получает только четверть той мощности, которую он получал в первоначальном положении. На расстоянии в 3 раза большее от источника – в 9 раз меньше мощности, на расстоянии в 4 раза большее от источника – 16 раз и так далее.
В законе всемирного тяготения сила гравитационного притяжения убывает тоже с квадратом расстояния. В два раза увеличиваем расстояние, сила притяжения уменьшается в 4 раза и так далее. Тоже самое с законом Кулона – сила притяжения или отталкивания заряженных частиц убывает с квадратом расстояния. В 5D мире закон обратных квадратов превращается в закон обратных кубов. Теперь интенсивность света будет падать не с квадратом расстояния, а с кубом расстояния. r^2 в законе Кулона и Законе всемирного тяготения превращается в r^3.
Это все полностью изменит химические элементы из которых мы состоим, некоторые атомы станут нестабильными, радиоактивными, другие наоборот, станут стабильными.
Например, в 5D мире магний был бы благородным газом, а не металлом, то есть некоторые элементы станут менее реактивными, другие более реактивными. Ионизация атомов будет осуществляться при значительно меньших энергиях, да и вообще агрегатное состояние различных элементов будет меняться не так, как в нашем мире, некоторые хим. элементы станут газообразны при комнатной температуре, некоторые затвердеют и такие вот вещи. Думаю, практически бессмысленно вспоминать биологические процессы, благодаря которым мы можем жить, ведь это все поменяется кардинально, мы мгновенно потеряем сознание и умрем, синтез белков, транспортировка различных аминокислот, нейромедиаторов, нервные импульсы, это все либо прекратится, либо изменится до неузнаваемости. Ну и конечно же спектры атомов изменятся, а это значит, что все резко поменяет цвет, что-то станет прозрачным, что-то непрозрачным, да и вообще привычные для нас источники света выглядели бы более тускло из-за r^3, с запахами та же история, правда уже некому будет смотреть и нюхать все это, ведь все живые существа погибнут.
Короче будет происходить полная жесть, что-то будет плавится, что-то превратится в газ, что-то затвердеет, некоторые вещества станут радиоактивными, привычные нам вещи потеряют свои свойства и перестанут работать так, как в нашем мире. Я напомню, что это все в мире, в котором 4 пространственных измерения и одно временное и в котором можно двигаться в направлении ана и ката. Но кроме дополнительного направления появятся также дополнительные степени свободы во вращении. В нашем мире ориентацию тела можно задать тремя углами, в быту это называется «наклон, подъём и поворот», в 5D мире надо представить себе еще 3 дополнительных степени свободы вращения перпендикулярные к 3 вышеупомянутым. Но по идее, на вращение Земли это не должно повлиять, момент импульса сохранится, ведь нужно, чтобы какая-то сила передала момент импульса Земле, чтобы она могла вращаться в какой-то непривычный для нас способ. Конечно Земля изменит свой привычный облик, из-за того, что свойства химических элементов изменятся, но из-за гравитации все должно также удерживаться вокруг центра масс, правда земля довольно быстро вращается, а так как гравитация в 5D мире у нас ослабевает с кубом расстояния, то земля сплюснется и формой будет напоминать что-то типа такого, как на картинке.
Но вообще, появится дополнительное направление, в котором могут двигаться частицы из которых состоит земля, планета начнет превращаться в гиперсферу, представить себе этот процесс, эти метаморфозы которые будут происходить, очень сложно.
Будут ли происходить термоядерные реакции на солнце, тут под вопросом, но изменения явно произойдут. Но вот что забавно – в пятимерном мире нет стабильных орбит. Вот, посмотрите на график, это моделирование классической задачи двух тел, оказывается, что устойчивых орбит в 5D мире нет, тела либо падают друг на друга, либо улетают в бесконечность, поэтому солнечная система, как и все другие системы, разрушится, некоторые тела упадут на другие тела, а некоторые улетят бороздить просторы галактики.
Казалось бы, следуя логике как с законом обратных квадратов, все квадраты в других уравнениях тоже надо заменить на кубы и получается, что формула эквивалентности массы и энергии в пятимерном пространстве будет работать как Е=мс в кубе, но нет, эта формула, как и множество других, не изменятся в пятимерном пространстве, она, как и множество других формул, не зависит от размерности пространства.
Но даже и без этого всего, мир в 5 мерном пространстве изменится настолько, что в нем не сможет существовать жизнь в том виде, в котором существует в четырехмерном пространстве. Вообще, оказывается, четырехмерный мир – самый простой из возможных и одновременно самый оптимальный для существования в нем жизни, стабильных орбит и химии, какой мы ее знаем.
Книга Кипа Торна, «Интерстеллар. Наука за кадром»
Земля переживает самый жаркий период за всю историю наблюдений
Изнуряющая жара прочно обосновалась сразу в нескольких регионах планеты и уже привела к сотням смертей. Один за другим бьются температурные рекорды, державшиеся столетиями. А в минувшую пятницу был зафиксирован, возможно, абсолютный температурный максимум для нашей планеты. Воздух в Фернес-Крик, что находится в Долине Смерти (Калифорния, США), в минувшую пятницу прогрелся до 130° по Фаренгейту (плюс 54,4°С). Это повторение рекорда, зафиксированного в 1913 году, а возможно, что и новый температурный рекорд не только для городка с населением 20 человек, но и для всей планеты. Достоверность данных, зафиксированных более 100 лет назад, до сих пор оспаривается некоторыми учеными, которые считают, что измерительные приборы того времени могли быть недостаточно точны. (НАСА).
Небывалая жара установилась сразу в нескольких регионах планеты еще несколько недель назад. Аномальная температура отмечалась не только в Калифорнии, а на всем тихоокеанском побережье США. Рекордная жара в минувшие выходные была зафиксирована в Колорадо, Неваде, Юте, Вашингтоне, и везде температура воздуха превышала 40 °C, доходя в некоторых городах до 45−47°С.
Поразительные температурные показатели июня стали едва ли не нормой не только для Северной Америки. Аномальная жара наблюдалась в центральной и восточной частях Европы, а также в Сибири. В Москве за неделю были побиты сразу пять дневных температурных рекордов, а 23 июня установлен и исторический рекорд для всего месяца: 34,8°С. Столь жарким июнь не был ни разу за всю предыдущую 142-летнюю историю наблюдений. Температура превышала климатическую норму и в Якутии, причем сразу на 14°, что является экстремальным отклонением.
В регионе в конце июня установилась жара больше 30 °C. И если на материке это отклонение приводит к лесным пожарам, то в море Лаптевых — к значительному таянию льдов. В результате площадь ледяного покрова в этой части Северного Ледовитого океана уменьшилась до рекордно низкого показателя для этого времени года. Температурные рекорды июня были обновлены и в соседних для России странах. Так, в Белоруссии был установлен рекорд в 35,7°С, а в Эстонии — 34,6°С. От небывалого зноя изнывают и жители тех регионов, где обычно летом и так жарко.
Настоящая жара наблюдалась и в Лапландии, которая считается родиной Санта-Клауса. 6 июля снежных сугробов в городе Кево на севере Финляндии точно не было: на термометрах значилось 33,6°С. По данным Финского метеорологического института, это самый высокий показатель в регионе более чем за 100 лет. Предыдущий рекорд был зарегистрирован там в 1914 году, тогда температура поднялась до 34,7°C. В кувейтском Нувасибе в конце июня температура воздуха поднялась до 53,2°С. В Ираке рекорд этого года пока — 52,6°С.
К отметке 52 °C уже приближалась и температура воздуха в Пакистане. А вот жители индийской столицы Дели, наконец, дождались муссона с обильными дождями. В последний раз столь затяжной засуха в столичном регионе была уже в далеком 2002 году — тогда муссон достиг этих мест 19 июля. И если в понедельник в Дели было 37,7°С, то уже во вторник столбики термометров опускались до комфортных 25,2°С.
Ничуть не легче жителям западной часть Канады. Здесь в маленькой коммуне Литтон (Британская Колумбия) в конце июня был зафиксирован абсолютный температурный рекорд для всей страны: 49,5°С. В тот день даже в таких традиционно горячих точках планеты, как Каир, Нью-Дели, Хартум или Тегеран, было не так жарко. А службы спасения канадской провинции отчитываются о небывалом уровне смертности: количество жертв страшной жары уже превысило 700 человек
Геофизика или как получать деньги путешествуя
Всем привет, меня зовут Илья и это мой первый пост на пикабу, поэтому прошу не судить строго. Заранее прошу прощения за качество некоторых фотографий.
Итак, если вы когда-нибудь хотели побывать в самых удалённых уголках нашей планеты, например в диких джунглях Южной Америки, на Островах зелёного мыса или бороздить воды Арктических морей. Тогда вам наверняка будет интересно узнать о моей работе!
С ранних лет я любил путешествовать и ходить в походы по тем местам, куда другие и не думали соваться. К 16 годам я уже знал все близлежащие леса, как родные, но душа путешественника требовала новых неизведанных мест. В 11 классе я, как и многие мои сверстники, понятия не имел — чем хочу заниматься в жизни. Под конец учебного года к нам пришли студенты из местного ВУЗа, что бы рассказать про свои кафедры и завербовать будущих абитуриентов. Тогда-то я и узнал о такой специальности как – геофизика.
А когда нам сказали, что на первом курсе мы поедем на геологическую практику в Крым. и эта специальность связанна с приключениями и путешествиями — моя душа запела и тонко намекнула, что я стану геофизиком. Так-то я и попал в университет, который успешно закончил, и нашёл свою первую работу по специальности.
Работы в Южной Америке методом магнитотеллурического зондирования:
На этом фото вертолёт доставляет продукты для нашего лагеря в джунглях Боливии:
В данный момент я тружусь геофизиком-оператором сейсмостанции на научно-исследовательском судне геофизической разведки.
Наша цель – поиск залежей углеводородов на шельфе. На пароходе установлено оборудование для 3D-сейсморазведки. А именно: источники или так называемые «пушки» и сейсмические «косы» с приёмниками. Пароход буксирует до 12 кос, длина каждой косы может достигать 10! километров, а расстояние между ними – 100 метров.

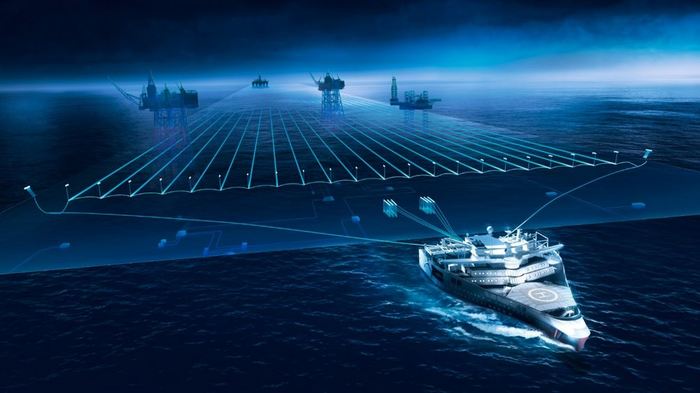

Выглядит это примерно так:

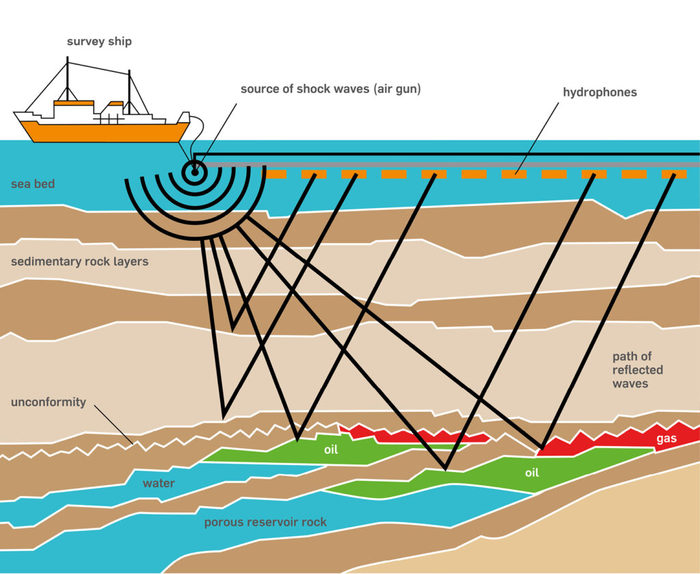

Пушки стреляют сжатым воздухом (до 2000psi на одном источнике) и звуковая волна распространяется вглубь земли, проходя через границы пород разной плотности. На этих границах часть энергии отражается, а часть преломляется и идёт ещё глубже. Те волны, что отразились от границ регистрируются приёмниками в косах и из аналогового сигнала превращаются в электрический который в свою очередь становится цифровым (благодаря специальным датчикам) и передаются в лабораторию на судне.

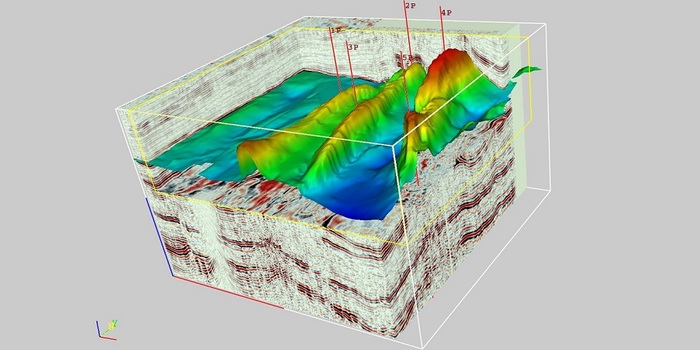

Где данные записываются на магнитные ленты, анализируются, обрабатываются и отправляются на берег, где происходит более подробная обработка данных полевых материалов. По результатам, которых строится 3D разрез, он даёт детальное представление о структуре земной коры на исследуемой площади.
Благодаря геофизике, мне удалось побывать в самых отдалённых, опасных и красивейших местах нашей планеты; испытать яркие эмоции и приобрести бесценный опыт; познакомиться с разными людьми и их традициями, многие из которых стали для меня хорошими друзьями! Рад, что не выбрал иной путь своей жизни!
Благодарю, героев дочитавших до конца!
Эпоха викингов и современные технологии
Докладчик: Новиков Василий Васильевич, археолог, сотрудник археологической экспедиции «Гнёздово», кандидат исторических наук
Лекция на тему взаимодействия наук и применении современных технологий в археологии, на примере археологического комплекса Гнёздово.

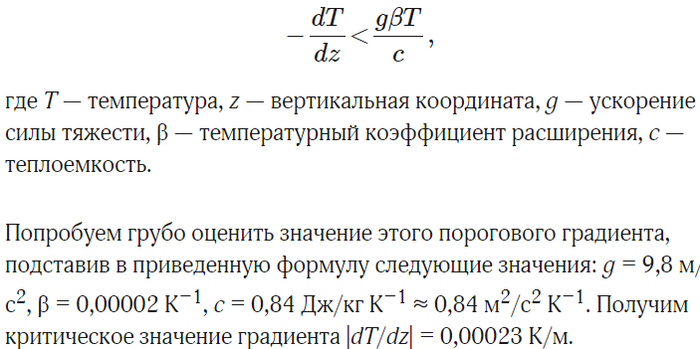

Столбчатые базальты и конвекция Рэлея — Бенара
Обзорная фотография столбчатых базальтов на северном побережье Ирландии. Лестница гигантов и деталь ее обзорной фотографии
В самых разных уголках нашей планеты встречаются удивительно красивые геологические образования — вертикально стоящие базальтовые столбы в форме плотно прилегающих друг к другу правильных призм, чаще всего шестигранных. Все они в пределах одного базальтового массива имеют одинаковую толщину, обычно от нескольких десятков сантиметров до 2 м, но в разных местонахождениях разную. Наиболее известные столбчатые базальты находятся на севере Ирландии. Это так называемая Тропа гигантов, или Лестница гигантов, — структура, которая образовалась из излившейся лавы в рифтовой зоне при раскрытии Атлантического океана и отделении Ирландии от Британских о-вов, прежде составлявших единое целое. Похожие образования есть и во многих других местах на Земле, например в Исландии, в ущелье Гарни в Армении, на вулканическом острове вблизи побережья Шотландии (знаменитая пещера Фингала), в Неваде и наконец в России (мыс Столбчатый на о. Кунашир).
Рождение формы: пробелы в понимании
Геологов давно занимала загадка происхождения таких правильных форм, но удовлетворительной теории их образования до сих пор предложено не было. Высказывались предположения о генетической связи шестигранных базальтовых столбов с шестиугольными ячейками конвекции Рэлея — Бенара. Эта форма конвекции была открыта в начале прошлого столетия французским физиком Анри Бенаром в эксперименте с тонким горизонтальным слоем вязкой жидкости, подогреваемым снизу (английский физик лорд Рэлей провел теоретический анализ явления). При достижении критического значения температурного градиента весь слой разбивался на одинаковые по размеру шестигранные ячейки, в центре которых жидкость поднималась к свободной поверхности, а по их периферии опускалась вниз. Применительно к базальтам в работе Д. Е. Трапезникова и др. [1] выдвинута контракционно-конвективная модель возникновения столбчатой отдельности, согласно которой в слое жидкой излившейся лавы по мере ее остывания создаются условия для конвекции Рэлея — Бенара. Затем при затвердевании и дальнейшем охлаждении слоя объем массива уменьшается и термические напряжения разрывают его на шестигранные столбы по границам бенаровских ячеек.
Однако эту модель также нельзя признать состоятельной: для наблюдаемой в экспериментах бенаровской конвекции характерны горизонтальные размеры ячеек, примерно равные удвоенной толщине слоя жидкости, тогда как в столбчатых базальтах толщина массива превышает размеры ячеек в десятки раз. Кроме того, неясен механизм связи между конвективными ячейками в базальтовом расплаве и инициацией растрескивания. Если же допустить, что охваченный конвекцией слой намного тоньше излившегося слоя базальта, то непонятно, почему инициированные в нем трещины пронизывают весь массив строго вертикально и столбы до самой подошвы имеют плоские вертикальные грани.
При обзоре чрезвычайно обширной литературы по бенаровской конвекции (см., например, [2]) с удивлением обнаруживаешь, что сама эта теория также полна путаницы и нерешенных проблем. Так, во многих источниках указывается на возможность получения простого точного решения уравнений гидродинамики в приближении Буссинеска (т. е. принимая зависимость плотности от температуры линейной и учитывая изменения плотности только при массовых силах), однако лишь в совершенно абстрактной, физически нереализуемой постановке, когда и верхняя, и нижняя границы являются свободными. Часто упоминается также решение в виде чередующихся цилиндрических валов, вращающихся в противоположных направлениях, однако анализ устойчивости такого решения отсутствует. Но, как справедливо указано в «Гидродинамике» Ландау и Лифшица [3], «осуществляющиеся в природе течения должны не только удовлетворять гидродинамическим уравнениям, но должны еще быть устойчивыми: малые возмущения, раз возникнув, должны затухать со временем». В настоящей статье нас совершенно не интересуют нефизические постановки, нереализуемые граничные или начальные условия, а также нефизические моды потери устойчивости, теоретические мыслимые, но реально не наблюдаемые: и исходные состояния, и способы их модификации должны быть естественными и физически наблюдаемыми.
Невозможно также считать удовлетворительным предложенное И. Пригожиным [4] объяснение геометрии наблюдаемой в экспериментах с тонкими слоями жидкости в прямоугольных кюветах валиковой конвекции трансляцией граничных условий, когда прямолинейная вертикальная стенка как бы распространяется далее по кювете от предыдущего цилиндрического вала к последующему. Ведь валиковая конвекция наблюдается также в чашке Петри или другой круглой посуде, где никаких прямолинейных бортиков нет, причем валы, как правило, подходят к краю кюветы под прямым углом. При этом характерный пространственный период валиковой конвекции может быть в десятки раз меньше диаметра круглой кюветы, так что влиянием боковых границ вдали от них можно смело пренебречь. Валиковая конвекция происходит также в облачном слое атмосферы, порождая часто наблюдаемые протяженные облачные гряды, разделенные равными промежутками (их хорошо видно на фотографии с борта самолета), — а в этом случае никаких твердых границ нет вообще. Наконец, странно было бы для объяснения линейных цилиндрических валов искать одно объяснение, а для шестигранных ячеек Бенара — совсем другое, ни с какими граничными условиями на бортиках не связанное.
Конвективные валы в облачном слое. Вид с самолета
Поэтому попробуем рассмотреть бенаровскую ячеистую конвекцию, исходя непосредственно из соображений устойчивости покоя и устойчивости движения, чтобы понять, какие формы конвекции в этой задаче можно действительно встретить в природе. Начнем с рассмотрения устойчивости тонкого горизонтального слоя вязкой несжимаемой жидкости со свободной верхней границей, с условием прилипания (фиксации) на нижней горизонтальной границе и в приближении отсутствия боковых границ (горизонтальная протяженность слоя настолько больше его толщины, что влиянием боковых границ можно пренебречь). Пусть этот слой покоится, равномерно подогревается снизу, и в нем за счет теплопроводности устанавливается линейный вертикальный градиент температуры и плотности. Теплая, менее плотная жидкость находится ниже более плотной, так что потенциальная неустойчивость налицо. Но сможет ли она реализоваться при любых значениях градиента плотности?
И эксперимент, и теоретический анализ устойчивости позволяют однозначно ответить на этот вопрос отрицательно. Действительно, пусть где-то в объеме жидкости возникла флуктуация плотности / температуры, т. е. некий малый по сравнению с толщиной слоя сферический объем оказался перегретым относительно окружающей его жидкости. (Мы считаем этот объем сферическим, так как уравнение теплопроводности исключает устойчивость иных геометрий возмущений температуры.) Что произойдет с этой теплой каплей дальше? Она начнет всплывать вверх под действием архимедовых сил, подобно аэростату-монгольфьеру. Двигаясь вверх, она попадет в еще более холодный слой жидкости, так что при отсутствии диссипации тепла архимедова сила только увеличится. Но, как мы предположили, жидкость вязкая и теплопроводная, так что всплытию капли будут противодействовать вязкие напряжения, а сама капля начнет остывать и терять плавучесть. И если вертикальный градиент плотности / температуры мал, диссипативные эффекты погасят флуктуацию, она просто рассосется. Итак, существует некое пороговое значение температурного градиента, такое, что малые флуктуации разрастаются, если градиент больше этого значения, и угасают, если он меньше. При этом мы рассматриваем лишь малые флуктуации, порожденные молекулярным хаосом, так как пороговое значение градиента очевидно зависит от масштаба флуктуаций: оно больше для меньших флуктуаций и меньше для больших.
Пороговое значение температурного градиента рассмотрено в [3] и дается формулой
Теперь рассмотрим эволюцию возмущения в случае, когда градиент достаточно велик для разрастания этого возмущения. Силы вязкости жидкости, обтекающей всплывающую каплю, создадут внутри капли нисходящие течения (на ее боковых границах) в системе отсчета, связанной с центром капли, и компенсирующие их восходящие противотечения в ее центре и по оси подъема. Получится тороидальный вихрь.
В результате действия аэродинамических сил капля будет деформироваться: растягиваться в горизонтальной плоскости и сплющиваться по вертикальной оси (по теореме Жуковского аэродинамическая сила ориентирована перпендикулярно направлению движения профиля и пропорциональна циркуляции вектора скорости вокруг профиля). В некоторый момент раскручивающийся тороидальный вихрь создаст гидродинамические силы, достаточные для разрыва сплошности капли, и сплющенная сфера превратится в тор. При этом описанная выше аэродинамическая сила будет продолжать растягивать вращающийся тор по горизонтали и, соответственно, уменьшится малый радиус тора. Окружающая первоначальную каплю жидкость будет силами вязкости вовлечена в оба эти процесса: тороидального вращения относительно кольцевой вихревой линии и вертикального подъема.
Теперь вся эта масса жидкости окажется подверженной действию конвективных сил — подъему по центру и опусканию по периферии возникающей конвективной ячейки. Относительно теплая жидкость будет подсасываться внизу ячейки и подниматься вверх по ее центру, а относительно более холодная опускаться по ее периферии. Архимедовы силы будут способствовать и тому и другому. В тонких слоях рост ячейки будет продолжаться до тех пор, пока ячейка при своем разрастании не коснется дна, где действуют условия прилипания, и некоторое время после этого, пока диссипация энергии вязкими силами у дна не уравновесит ее выигрыш за счет конвекции. На этом дальнейшее разрастание ячейки закончится, и течение внутри ячейки станет стационарным.
Приведенное рассмотрение, однако, неполно, так как мы пока считали всю окружающую ячейку жидкость покоящейся. Однако на самом деле это не так, и окружающая жидкость также будет вовлекаться в движение вязкими силами. Распространение возмущений приведет к раскрутке рядом с первоначальной ячейкой соседних ячеек, движение жидкости в которых будет согласовано с ее движением в исходной ячейке вследствие условия непрерывности вектора скорости в вязкой жидкости. В принципе возможна (и в некоторых экспериментах действительно наблюдалась) картина течения в виде концентрических кольцевых валов с чередующимся направлением вращения, однако такая конфигурация неустойчива при тех значениях градиента температуры, при которых молекулярных флуктуаций достаточно для инициации конвекции. По-видимому, концентрические конвективные валы можно получить лишь при субкритических для бенаровской конвекции значениях градиента, инициировав конвекцию искусственным созданием сверхкритического возмущения в центре круглой кюветы.
В более реалистичном случае при достижении порогового для ячеистой конвекции значения градиента возникнет множество ячеек, причем раскрутка жидкости по соседству с уже раскрученными ячейками будет облегчена уже наличествующим возмущением. Образуются сначала пары соседних ячеек, которые будут способствовать возникновению третьей и четвертой ячеек рядом с первыми двумя, и так фронт конвекции быстро распространится по всему объему горизонтального слоя. Движение жидкости в каждой такой ячейке можно описать как порожденное находящимся в ее центре вихревым кольцом, а упорядоченный ансамбль таких ячеек — как результат «кристаллизации» вихревых колец, притягивающихся друг к другу, если расстояние между ними слишком велико, и отталкивающихся, если оно слишком мало. В результате достигается наиболее устойчивая структура: гексагональная плотнейшая упаковка, как в монослое одинаковых сферических бусинок на плоскости.
Однако мы пока рассмотрели лишь случай тонкого слоя, когда толщина сопоставима с максимальным размером ячейки, при котором силы вязкости начинают препятствовать дальнейшему разрастанию, или же меньше этого размера. Что произойдет, если этот слой существенно толще? В этом случае мы получим многоярусную ячеистую конвекцию, где над нижним слоем ячеек появится следующий слой, раскрученный в противоположном направлении, т. е. с ячейками, в которых опускание происходит по центру, а подъем — по периферии. В принципе вся описанная выше для монослоя конвективных ячеек картина сохраняется с точностью до обращения векторов скорости, если мы рассмотрим не всплытие горячей капли, а опускание холодной, т. е. начальное возмущение противоположного знака.
В тонких слоях такая обратная ориентация ячеек обычно не наблюдается, так как распределение температуры на дне, создаваемое подобной схемой, термодинамически неустойчиво: оно состоит из холодных точек на горячем фоне. Уравнение теплопроводности требует обратной картины неоднородностей температуры, т. е. горячих точек на холодном фоне. Ведь пара расположенных рядом восходящих потоков — неустойчивое образование, эти потоки конкурируют друг с другом, стремясь расширить свою область питания. Более сильный поток при этом поглощает более слабый, отбирая у него область питания. В гипотетической картине с монослоем бенаровских ячеек обратной ориентации, т. е. с подъемом по периферии, наиболее горячими точками будут стыки трех соседних ячеек. Эти потоки в углах ячеек перетянут на себя восходящие потоки на их границах и станут центрами ячеек с нормальной ориентацией, т. е. произойдет фазовый переход к дуальной гексагональной решетке. Однако в случае многоярусной конвекции, где по вертикали чередуются слои ячеек с опусканием по центру и подъемом по периферии и слои ячеек с противоположным направлением вращения кольцевых вихрей, указанная конфигурация является единственно кинематически возможной и потому устойчивой.
Что же случится, если слой жидкости, напротив, окажется слишком тонким, т. е. тоньше минимального вертикального размера шестигранной бенаровской ячейки, при котором (при заданных значениях теплового потока) диссипация энергии движения силами вязкого трения и теплопроводности еще компенсируется подкачкой энергии силами плавучести? В этом случае ячейка не сможет расти сразу во всех направлениях, но сможет удлиняться, образуя пару конвективных валов с противоположными направлениями вращения, и раскручивать аналогичные валы по обе стороны от первоначальной пары. Это означает разрыв вихревого кольца и продолжение (рост) кинематически спаренных вихревых линий далее от точки разрыва. Шестигранные ячейки станут в этом случае неустойчивыми, а валы, напротив, устойчивыми.
Если теперь увеличить подвод тепла, кинематически возможен процесс, обратный только что описанному: возникновение поперечной неустойчивости пар конвективных валов, пересоединение вихревых линий соседних валов с их замыканием друг на друга и возникновением замкнутых, хотя и сплющенных (точнее, горизонтально вытянутых) вихревых колец. В этом случае конвективный слой распадается на продолговатые вытянутые ячейки — ламели. Их дальнейшему округлению будет препятствовать взаимное притяжение протяженных частей спаренных вихревых линий, подобное тому, что наблюдается у пар смерчей, движущихся как единое целое и вращающихся в противоположных направлениях. Характерное расстояние между ними поддерживается равновесием сил притяжения вихревых линий и сил отталкивания, которые связаны с упругостью линий тока, определяемых инерцией жидкости. При дальнейшем усилении подогрева получившиеся ламели распадаются на нормальные круглые вихревые кольца, т. е. возникает типичная бенаровская конвекция.
Возвращаясь к геологическим структурам, видим, что многоярусная ячеистая конвекция — не просто допустимое уравнениями гидродинамики решение, но и реально наблюдаемое явление, если не в процессе, то по своему итогу. Именно окаменевшие результаты этого явления мы и наблюдаем в столбчатых базальтах, например в виде Лестницы гигантов на севере Ирландии. Еще одно название данной формации — Мостовая гигантов. На приведенной в начале статьи фотографии видно, откуда оно взялось. Обширные площади словно вымощены базальтовыми плитками примерно одинакового размера и правильной формы, в основном шестиугольными. Поперечный размер плитки около 1,5 м. На фотографии детали этой «мостовой» при большем увеличении видно, что боковые вертикальные грани плиток — почти правильные плоскости. Верхние горизонтальные грани могут быть плоскими, но порой они выпуклые или вогнутые.
Горизонтальный участок Лестницы гигантов, называемый Мостовой гигантов, и его деталь при большем увеличении
На обзорной фотографии заметны вертикальные плоские грани конвективных колонн, их почти одинаковый поперечный размер и членение каждой колонны по вертикали на горизонтальные плитки почти одинаковой толщины. Горизонтальные границы плиток соседних столбов находятся на одном уровне. Если рассмотреть детали снимка при большем увеличении, то можно увидеть некоторые другие интересные особенности членения данного базальтового массива. Это сколы на угловых вертикальных ребрах ячеек, преимущественно в донных частях ячеек, но иногда и у их верхних горизонтальных граней; округлые трещины на боковых гранях, особенно на узких гранях у ячеек неправильной формы; видно также, что упомянутые выше сколы происходят именно по этим трещинам, а у наиболее правильных ячеек сколоты и углы, и горизонтальные ребра, так что базальтовая плитка больше всего напоминает по форме традиционную шестигранную гайку со снятыми фасками по верхним и нижним ребрам и со скругленными углами, примыкающими к шестиугольным поверхностям.
Все эти особенности нуждаются в объяснении, которое и будет предложено ниже. Для начала отметим, что минеральный и гранулометрический состав базальта варьирует в зависимости от местонахождения образца в пределах ячейки. Это указывает на два сопряженных процесса: механическую сортировку материала конвективными движениями застывающей лавы и минералогическую сортировку по кривой солидуса из-за различной температуры в пределах ячейки. Зерна минералов разной плотности обладают разной плавучестью и в результате оседают вниз или всплывают вверх, а кроме того, увлекаются конвективными движениями по-разному в зависимости от их формы — округлой, пластинчатой или игольчатой. Пластинки и иглы в сдвиговом течении при этом будут преимущественно ориентированы по наибольшим измерениям вдоль линий тока и плоскостей сдвига.
Затвердевание начинается на углах и ребрах ячеек и лишь затем распространяется в центральные области, где температура всегда выше, чем на периферии ячеек. После затвердевания начинается объемное сжатие материала по мере охлаждения и растрескивание массива, причем трещины проходят по спайности, а спайность на границах ячеек идет по поверхностям скольжения в сдвиговом течении. Вот так отдельность наследует спайности, а спайность, в свою очередь, наследует поверхностям скольжения в сдвиговом ламинарном течении многоярусной бенаровской конвекции.
Заметим также, что вязкость базальтовой или андезитовой лавы сильно зависит от температуры расплава, поэтому еще до начала затвердевания конвекция вдали от центральной оси конвективных колонн прекращается и поддерживается лишь в их центральных частях, а периферия (более холодная, а следовательно, более вязкая) превращается в застойные зоны. Именно в них и будут откладываться минералы, первыми выпадающие из расплава. Так образуются вторичные внутренние границы, вдоль которых преобладают ориентированные по поверхностям скольжения в ламинарном потоке пластинчатые и игольчатые минералы и по которым впоследствии идет растрескивание. Отсюда сколотые под 45° к горизонтали углы ячеек и их горизонтальные ребра. В проекции на вертикальные грани ячеек эти внутренние трещины образуют овальные трещины, видные на фрагменте обзорной панорамы при большем увеличении.
Возвращаясь к вопросу о возможных формах конвективной неустойчивости, альтернативных многоярусной бенаровской конвекции, следует упомянуть о встречающемся в литературе термине «конвективные колонны». Имеются в виду бенаровские ячейки с вертикальными размерами, существенно превышающими горизонтальные. Безусловно, такая форма конвекции возможна как кинематически, так и динамически, но она не удовлетворяет третьему, самому важному критерию, а именно устойчивости этой формы движения жидкости (или газа).
Такие колонны окажутся подверженными поперечной (горизонтальной) неустойчивости восходящих и нисходящих потоков: соседние линии тока с противоположным направлением движения будут легко разрываться и замыкаться друг на друга, что приведет к перестройке картины движения к описанной выше многоярусной бенаровской конвекции, которая окажется уже устойчивой. Тем самым конвективные колонны будут в лучшем случае переходной неустойчивой стадией развития конвекции, если вообще смогут возникнуть. Поэтому как по горизонтали, так и по вертикали в толстом слое подогреваемой снизу жидкости ячейки не смогут неограниченно разрастаться, а произойдет «квантование» течения на ячейки, размер которых определится соотношением сил инерции и вязкости, т. е. числом Рейнольдса для данной жидкости, зависящим от характерного масштаба течения. При усилении нагрева упорядоченная ячеистая конвекция просто разрушится и перейдет в неустойчивую хаотическую конвекцию.
Такой переход хорошо виден на фотографии пещеры Фингала, где базальтовый массив четко делится по вертикали на три слоя: сплошной скальный массив без всяких трещин внизу, столбчатая отдельность в промежуточном среднем слое и хаотическое нагромождение базальтовых глыб поверх слоя столбчатых базальтов, причем границы между этими тремя слоями строго горизонтальны. Согласно нашей интерпретации этой геоморфологии, в нижнем слое излившейся базальтовой лавы температурный градиент был недостаточен для возникновения конвективной неустойчивости, в среднем слое он обеспечивал многоярусную бенаровскую конвекцию, в свою очередь поддерживавшую этот линейный температурный градиент, и, наконец, в верхнем слое градиент был слишком велик и приводил к хаотической конвекции, порождающей нагромождение базальтовых глыб, которые образуются при их быстром остывании и растрескивании.
Стопки базальтовых плиток, образующих вертикальные столбы рядом с пещерой Фингала. На верхнем снимке отчетливо прослеживаются три горизонтальных пласта базальтового массива: сплошной нерасчлененный массив внизу, столбчатые базальты в среднем слое и хаотическое нагромождение бесформенных базальтовых глыб в верхнем слое
Отметим также, что растрескиванию базальтового массива при затвердевании (кристаллизации) способствует значительное сокращение его объема при этом процессе (примерно на 12%). Это означает коэффициент линейного сжатия около 4%, что согласуется с величиной вертикального зазора между плитками около 3 см при диаметре плиток примерно 1,5 м (как на фотографиях Мостовой гигантов). Вогнутость в центре горизонтальных поверхностей верхнего слоя плиток так же связана с их объемным сжатием при кристаллизации, как и выпуклость верхних горизонтальных поверхностей нижележащего слоя плиток, остающихся в полужидком состоянии после затвердевания верхнего слоя и наследующих форму выпуклой вверх горизонтальной границы между верхним и нижележащим слоем. Форма этой границы в виде сферического сегмента, четко видная на снимках, легко объяснима выдавливанием полужидкого содержимого ячейки в результате сокращения горизонтального размера боковых граней в процессе их затвердевания. Верхняя граница ячейки затвердевает раньше нижней, и объемное сокращение оставшегося расплава осуществляется деформацией нижней границы.
Разумеется, приведенные рассуждения носят качественный характер, они не позволяют количественно сопоставить различные физические и гидродинамические факторы, от роли и взаимодействия которых зависит ход процесса и в конечном счете форма и размеры наблюдаемых образований. Строгое исследование процессов, приведших к образованию базальтовых столбов, должно быть основано на анализе моделей, адекватных той расплавленной среде, из которых они образовались, что пока трудно реализовать, поскольку нет достаточной информации о свойствах расплавленного базальта и соответствующих числовых значениях параметров.
1. Трапезников Д. Е., Сунцов А. С., Рыбальченко Т. М. К вопросу о происхождении столбчатой отдельности в базальтах и ее аналогов // Вестник Пермского университета. Геология. 2012. Вып. 2(15). С. 8–15.
2. Гетвиг А. В. Конвекция Рэлея — Бенара. Структуры и динамика. М., 1999.
3. Ландау Л. Д., Лифшиц Е. М. Теоретическая физика. Гидродинамика. Т. VI. М., 1986.
4. Николис Г., Пригожин И. Познание сложного. М., 1990.
