Дмх сплиттер для чего нужен
Тема: DMX сплиттеры
Опции темы
Если свет на разных фазах или источниках, то развязка нужна. По аналогии со звуковым оборудованием
Наши земляки ДЛЛ сделали и хвастают своей разработкой- типа гальваническая развязка всех 4 исходящих линий. Не знаю, может погасатть взять. Посмотрим чем он хорош. Как раз на закрытие Елки городской погасаю.
Схемы сплиттеров валяются в нэте. бери и делай. цена будет не выше 15уе. Надобность в сией приблуде нужна только при большом количестве светового оборудования. DLL много чем хвастают, только толку с этого да и цены не конкуренты.
ну сам паять не буду. так что далеко не 15 уё
Другого варианта взять погасать нет. в городе никто таким не страдает (количеством приборов)
Обязательны! И с гальванической развязкой всех выходов ОТДЕЛЬНО! Т. е. на каждый канал должен стоять свой питающий транс. Помогает при появлении фазы на сигнальных контактах приборов. И не скупитесь на ДМХ-кабель. Обычный микрофонный дешевле, но иногда бывают глюки с приборами, особенно если много помех рядом с ДМХ-каблами.
ну сам паять не буду. так что далеко не 15 уё
Другого варианта взять погасать нет. в городе никто таким не страдает (количеством приборов)
Приёмник RS-422, оптронные барьеры, передатчики RS-422. Ну и плюс выключатель внутреннего терминатора. И изолированные источники питания на каждую ветвь, с напряжением изоляции хотя бы 1500В. Заметно дороже 15 уёв получается, если правильно делать.
Зачем кучу трансов то. хватит одного(возможна фирменная зарядка для мобилы) и 4 шт. DC-DC конвертора+ 5 приемников (копейки стоят, но не все)+4 оптрона 6n137+5 XLR+корпус (можно те, что для разводки проводки) и ни о каких заметно дороже речи не идет ))) Надобность в выключателе терминаторе сомнительна. Ну накину еще 5 баксов )))
Ну незнаю, нормальный прайс. Лишь бы прибор был надежный.
Хэнд-мейд считать начнешь, не сильно экономия будет, если делать по правильному (коробка, качественные разъемы, человеческая комплектуха и т.д.)
Тут тока если для души помучаться.
Ну отговаривать не буду ))) Лично я с этим дело имел и деньги на такое выбрасывать бы не стал. в общем каждому своё.
зы: не забываем заземлять прибора, дабы с наводками потом не воевать.
Управление DMX 512
Управление DMX 512 управление светом от английского «Digital Multiplex». Несмотря на то, что управление DMX 512 светом было первоначально создано для показа на сцене, в современном мире его также используют в различных приложениях, где мы захотим полностью контролировать светодиодное освещение. В этом учебном пособии вы узнаете все компоненты, которые вам понадобятся, а также правильные методы установки, чтобы начать управлять своими светодиодными светильниками именно так, как вы хотите, чтобы получить DMX управление светом.
Посмотрите контроллер DMX 512 – разработано и произведено в Lightru
Пример установки DMX-декодера
Управление DMX 512 примеры установки
Для начала приведем несколько структурных схем устройства DMX управления светом.
Пример установки декодера DMX с использованием DMX сплиттера Splitter
Пример установки декодера DMX с использованием беспроводного передатчика
Подробная схема устройства системы управления светом DMX 512.
Это подробная схема DMX управления светом архитектурной подсветки здания. Для лучшего восприятия опишем подробно все тонкости устройства системы управления светом DMX 512, а также приведем наиболее частые ошибки и проблемы при работе с ней.
Управление DMX на примере архитектурной подсветки здания
Самые распространенные ошибки.
Некорректная установка терминаторов.
Некорректная установка терминаторов или их отсутствие является, пожалуй, наиболее часто встречающейся ошибкой в ненадежно работающих системах DMX512. Терминатором называется нагрузочный резистор, который располагается между двумя проводами с данными (штырьки 2 и 3 разъема типа XLR) на конце кабеля максимально удаленного от передающего устройства.
В том случае, когда терминатор не установлен, сигнал, приходя к самому дальнему концу линии, «отражается» обратно по направлению к передающему устройству. При определенной длине линии и определенном стечении обстоятельств этот отраженный сигнал может внести серьезные помехи в настоящий сигнал DMX, что приведет к возникновению ошибок и сбоев. Резистор-терминатор «впитывает» сигнал на дальнем конце кабеля и не позволяет ему отражаться. В качестве терминатора обычно используется резистор с характеристиками 90-120 Ом мощностью 1/4 Ватта.
Если строго придерживаться стандарта EIA485, то следует монтировать резисторы-терминаторы с параметром 120 Ом на обоих концах линии.
Однако в линиях DMX512 на одном из концов кабеля всегда установлено только передающее устройство, (т.е. пульт управления), а на другом конце линии всегда находятся приборы, которые только принимают сигнал (без передачи).
Неправильно выбран кабель управления DMX.
Кабели, используемые для передачи сигнала DMX512, обычно имеют волновое сопротивление в диапазоне от 85 до 120 Ом. Стандарт RS422 (предшественник стандарта EIA485) был оптимизирован для линий с волновым сопротивлением 100 Ом. Стандарт EIA485 оптимизирован для линий с волновым сопротивлением 120 ОмТак как в настоящее время встречаются передающие устройства выполненные как в соответствии со стандартом RS422, так и в соответствии с EIA485, то идеальным кабелем является кабель типа Proplex PC22xx/x, имеющий волновое сопротивление 110 Ом. Этот кабель будет лучшим решением в том случае, если на нем установить терминатор номиналом 110 Ом.
Следует отметить, что номиналы в диапазоне от 90 до 120 Ом также дадут хороший результат. Управление DMX 512 может нормально работать без терминаторов довольно продолжительное время (в случае если их забыли установить или не установили вовсе).
Схема сборки управления DMX с использованием Сплитеров/Разветвителей. Разветвитель DMX сигнала.
Разветвитель DMX сигнала применяют при большом количестве светильников и нехватке адресов. Сплиттер позволяет создать дополнительное количество DMX адресов.
Схема сборки щита управления DMX.
На мой взгляд один из самых надежных схем сборки системы управления светом DMX. Для этого стоит использовать RGB светильники на 24 В, а декодеры установить в щите управления в сухом отапливаемом помещении. Вы конечно же можете столкнутся с проблемой падения напряжения в линии 24 В. Но этот вопрос легко решается если грамотно, равномерно распределить нагрузку между всеми потребителями.
Управление DMX 512. Программы для управления светом DMX.
После того, как вы включили все свои компоненты, вы можете загрузить программное обеспечение для правления DMX 512, входящее в комплект поставки контроллера DMX. Если все правильно подключено, вы сможете настроить свои светильники и начать программировать сцены в режиме реального времени, видя изменения в освещении, как вы их делаете. Вы также можете запрограммировать свои сцены, не подключаясь ни к одному из светильников, но мне легче сделать это, когда свет включен и работает. Каждый контроллер имеет возможность хранить определенное количество сцен. Вы можете сделать сцену в основном тем, что хотите, и вы можете сгруппировать свои светильники и назовите их, чтобы упростить программирование. Мы не предлагаем техническую поддержку на компьютерном программном обеспечении и рекомендуем практиковать это самостоятельно.
После того, как вы создали сцену или сцены освещения, которыми вы довольны, теперь вы можете записывать сцены в память на вашем DMX-контроллере и управлять сценами, не подключаясь к компьютеру, или тем, что мы называем «Stand Alone». Это распространяется в отношении большинства контроллеров DMX – это возможность создавать несколько сцен и возможность запускать триггеры. Если вы находитесь в автономном режиме, убедитесь, что используете свой источник питания для своей системы управления DMX 512. После того, как вы написали память, вы можете подключить контроллер DMX в автономном режиме и перетасовать ваши сцены, которые вы сохранили.
Необходимые компоненты управление DMX 512
DMX LED Controller – идеальный контроллер как для новичков пользователей DMX, так и для продвинутых дизайнеров освещения. Благодаря возможности управлять до 256 DMX-каналами в режиме Stand Alone или вдали от компьютера, этот контроллер позволит вам создавать собственные сцены освещения для 85 RGB-переключателей цвета или 256 одноцветных светильников. Работая в режиме реального времени с Mac или ПК, U9 может управлять всеми DMX устройствами или 170 приборами RGB. Следуйте инструкциям ниже для инструкций по эксплуатации светодиодного контроллера DMX.
Компоненты продукта.
Ваш контроллер DMX будет включать следующие части:
Что еще вам нужно, чтобы все работало?
Кабель DMX XLR3
Для управления DMX 512 с контроллера вам понадобится разъем типа XLR3 для подключения к гнезду XLR3 или RJ45 Ethernet. Сигнал DMX использует 3 провода для управления DMX +, DMX- и Ground. Если вы более продвинутый пользователь, вы можете создавать свои собственные кабели DMX или припаивать непосредственно на плату ПК контроллера U9.
DMX декодер / драйвер
Для управление DMX 512 нужен DMX-декодер необходим для преобразования вашего управляющего сигнала DMX в сигнал понижения ШИМ для светодиодов низкого напряжения. Каждый канал декодера DMX будет использовать один DMX-адрес и может управлять одним цветом светильника. Для одного цвета требуется только один DMX-канал для работы, RGB требует 3 канала, а RGBW – 4 канала. Большинство наших DMX-декодеров имеют набор из 10 dip-переключателей, которые могут использоваться для установки начального адреса для вашего DMX-драйвера.
Светодиодные светильники, блок питания и провод подключения
Вам также понадобятся светодиодные светильники на постоянное напряжение 5-24 В постоянного тока, совместимый источник питания постоянного тока стабилизированный по выходному напряжению 5-24 В, а также многожильный соединительный кабель 18-22 AWG для завершения вашей системы DMX. Используйте одноцветные светильники (1 канал) для эффектов затемнения и мигания или светодиодов RGB (3 канала) / RGBW (4 канала) для эффектов изменения цвета. Управление DMX 512 светом имеет огромное множество возможностей. Все зависит от бюджета и концепции.
Компьютер Windows или Macintosh
Управление DMX 512 требует для работы программного обеспечения ESA (Easy Stand Alone) от производителя требуется компьютер с ОС Windows или Macintosh, см. Ниже требования к системе.
Минимальные требования к компьютеру:
Рекомендуемые требования к компьютеру:
Программы для управления светом DMX
Загрузите программное обеспечение с диска
На включенном диске запустите функцию автоматической установки, выберите свой язык и затем выберите программное обеспечение, а затем значок компьютера. Следуйте инструкциям по установке и загрузите все включенные драйверы при появлении запроса.
Подключите ваши светильники и питание от постоянного тока к вашему декодеру DMX
При подключении вашего DMX-декодера есть несколько вещей, которые вам нужно запомнить. Входное напряжение постоянного тока должно быть в пределах номинального значения драйвера и должно также соответствовать напряжению подключаемых светильников к управлению DMX 512. Также каждый блок имеет максимальную производительность на каждый канал в усилителях. Не превышайте эту величину при подключении светильников и убедитесь, что источник постоянного тока достаточно большой, чтобы подключить ваши светильники.
Это очень важно учесть выходную мощность на каждом канале декодера, она должна быть всегда на 10% выше чем суммарная мощность всех светильников или лент, подключаемых на этот канал
Примечание. Не включайте питание декодера в это время.
Подключите кабели DMX и установите DIP-переключатели
Используйте совместимые кабели DMX управления для подключения входного сигнала DMX. Для того, чтобы программирование DMX работало, вы должны установить начальный адрес DMX для вашего DMX-декодера. Это поможет в компьютерном программном обеспечении, если вы начнете думать о своем декодере DMX в качестве светильника. Вы можете подключить несколько DMX-драйверов и установить уникальные адреса DMX, как показано на примерной фотографии, для управления каждым прибором или для установки всех ваших декодеров на один и тот же адрес, чтобы управлять всеми вашими декодерами в качестве одного прибора.
Включите устройства и откройте программное обеспечение.
Для того, чтобы управление DMX 512 работало, вы должны установить начальный адрес DMX для вашего DMX-декодера. Это поможет в компьютерном программном обеспечении, если вы начнете думать о своем декодере DMX в качестве светильника. Вы можете подключить несколько DMX-драйверов и установить уникальные адреса DMX, как показано на фотографии для примера, для управления каждым прибором или для установки всех ваших декодеров на один и тот же адрес, чтобы управлять всеми вашими декодерами в качестве одного прибора.
Посмотрите контроллер DMX 512 – разработано и произведено в Lightru
Подключение световых приборов для «Чайников»
Нам часто задают вопросы относительно монтажа и подключения световых приборов, управляемых по протоколу DMX 512. Как правильно все смонтировать и подключить, чтобы все работало, а так же, как в дальнейшем работать с данным оборудованием. Эта статья ставит целью рассказать простым языком, что же такое DMX управление вообще и как быстро научиться монтировать, настраивать, а в последствии и управлять световым оборудованием.
Что нужно знать в первую очередь о протоколе DMX 512? Нужно знать, что есть такой протокол управления как вид и что приборы, которые Вы планируете покупать и эксплуатировать, его поддерживают. ВСЕ!
И так, у нас есть некоторое количество световых приборов, которые имеют возможность управления по DMX, а так же световой пульт, который и будет управлять всей этой световой красотой. Как же настроить эту, на первый взгляд очень сложную систему?
На самом деле, все намного проще, чем кажется на первый взгляд. Мы имеем световой пульт DMX, к которому необходимо подключить все приборы. Работает это так: К пульту подключается кабель управления, а другим концом этот кабель подключается к ближайшему прибору. На каждом приборе, поддерживающим управление DMX 512, имеются два разъема (3 или 5 штырьковых) с обозначениями «DMX IN» и «DMX OUT». Соответственно это «ВХОД» и «ВЫХОД» для управляющего кабеля. Кабель от пульта ДМХ подключается к «ВХОДУ» первого прибора, а дальше, подключение идет последовательно от прибора к прибору по принципу вход – выход.
В конце всей линии, на выходе последнего прибора, в некоторых случаях устанавливают так называемый «ТЕРМИНАТОР»
Терминатором называется нагрузочный резистор, который располагается между двумя проводами с данными (штырьки 2 и 3 разъема типа XLR) на конце кабеля максимально удаленного от передающего устройства.
В качестве терминатора обычно используется резистор с характеристиками 90-120 Ом мощностью 1/4 Ватта. Если строго придерживаться стандарта EIA485, то следует монтировать резисторы-терминаторы с параметром 120 Ом на обоих концах линии.
В принципе, если оборудование устанавливается в небольшом помещении и длинна всей линии ДМХ не превышает 50м, установка «ТЕРМИНАТОРА» не является обязательной.
И так, с подключением разобрались, осталось настроить всю систему.
Принцип настройки тоже не должен вызвать затруднений, главное понять общий принцип:
Принцип тут вот какой. Подключаем первый прибор. Выставляем ему адрес 001 (это делается на световом приборе в его меню). Далее, смотрим инструкцию к этому прибору, тот ее раздел, где указанно количество каналов управления и то, за что отвечает каждый канал. Допустим, что наш прибор имеет 5 каналов управления. Это означает, что адрес следующего прибора, должен быть 006. То есть формула следующая: Адрес прибора + количество его каналов управления = адрес следующего прибора.
Абсолютно не важно, одинаковые у вас световые приборы или нет, общий принцип подключения остается одинаковый для приборов любого типа, главное, чтобы все они имели возможность управления по протоколу DMX 512!
Пара слов насчет управляющих кабелей
В идеале, вся система должна соединяться специальным кабелем, предназначенным для передачи сигнала ДМХ и имеющим соответствующую маркировку. Нельзя сказать, что кабель DMX сильно дороже, или его сложно купить, но очень часто данный вид кабеля продается в бухтах по 100 метров, а такая длинна не всем и не всегда нужна. С одной стороны это очень удобно, так как можно спаять кабель нужной длины. А с другой стороны, не всем нужны такие длинные провода, да и с паяльным процессом знаком не каждый.
Если у Вас не большое помещение и Ваша линия ДМХ не будет превышать длину в 40 метров, для соединения световых приборов можно воспользоваться готовыми микрофонными кабелями. Купить их гораздо проще, кроме того не придется заморачиваться с процессом пайки разъемов.
Как работать со световым пультом?
Существует множество моделей световых пультов DMX 512. И работа с каждой конкретной моделью, требует определенных знаний последовательности действий непосредственно для данной модели.
В большинстве случаев, для небольших проектов, используются пульты начального уровня. Они могут называться совершенно по разному, быть разных производителей, но принцип работы у них один и тот же.
Внешний вид световых пультов такого типа может слегка различаться, однако схема работы с данным типом световых контроллеров одинаковая.
Новости и события
DMX-сплиттеры INVOLIGHT в наличии на складе!
Каждый DMX прибор в линии ослабляет сигнал. Существует ограничение при последовательном подключении, не более 32 устройств в одной цепи*. Для подключения большего количества приборов в цепочке, или разделения сигналов, используют DMX-сплиттеры.
*-Обращаем ваше внимание, что в конце созданной сигнальной DMX-цепи необходимо установить «DMX-терминатор» 120 Ом.
DMX-сплиттеры INVOLIGHTпозволяют усиливать и разветвлять DMX сигнал, обладают высоким качеством и соответствуют европейским стандартам и директивам.
В наличии представлены четыре модели сплиттеров INVOLIGHT различного формата и конфигурации:

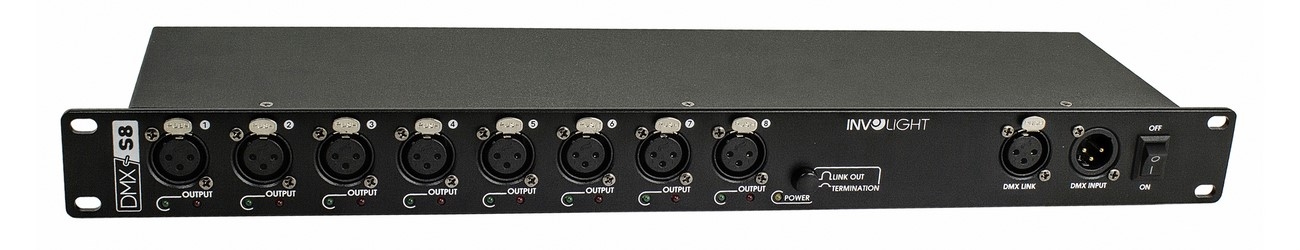

INVOLIGHT DMXS8 позволяет разделить сигнал DMX на восемь отдельных выходов, обеспечивая полную гальваническую развязку между входом и выходом, а также между всеми выходами. Кроме того, он усиливает DMX-сигнал для длинных DMX-кабелей между управляемыми приборами.
Прибор имеет один вход и восемь выходов. Для подключения на каждый канал предлагается трех-контактный XLR разъём, который служит в качестве DMX-выхода. Каждый DMX-выход имеет независимый трансформатор.
С помощью переключателя LINK-выхода возможно завершить или продолжить DMX-сигнал на другие приборы.

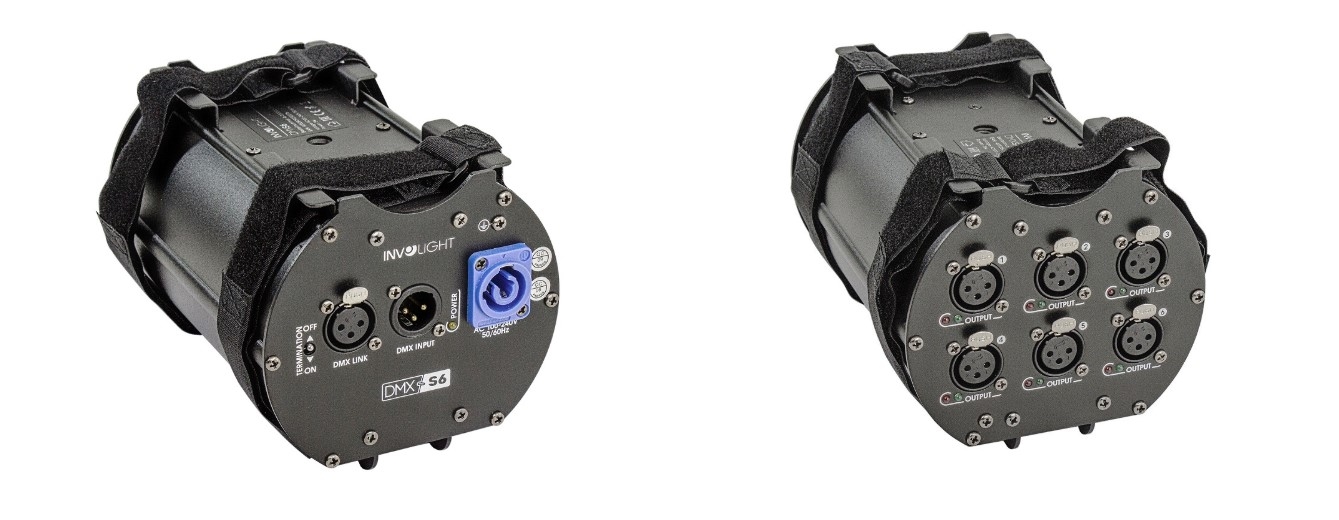

DMX-сплиттер DMXS6 имеет один вход и шесть выходов. Для подключения на каждый канал предлагается трех-контактный XLR разъём, который служит в качестве DMX-выхода. Каждый DMX-выход имеет независимый трансформатор. С помощью переключателя LINK-выхода возможно завершить или продолжить DMX-сигнал на другие приборы.
INVOLIGHT DMXS6 позволяет разделить сигнал DMX на шесть отдельных выходов, обеспечивая полную гальваническую развязку между входом и выходом, а также между всеми выходами. Кроме того, он усиливает DMX-сигнал для длинных DMX-кабелей между управляемыми приборами.

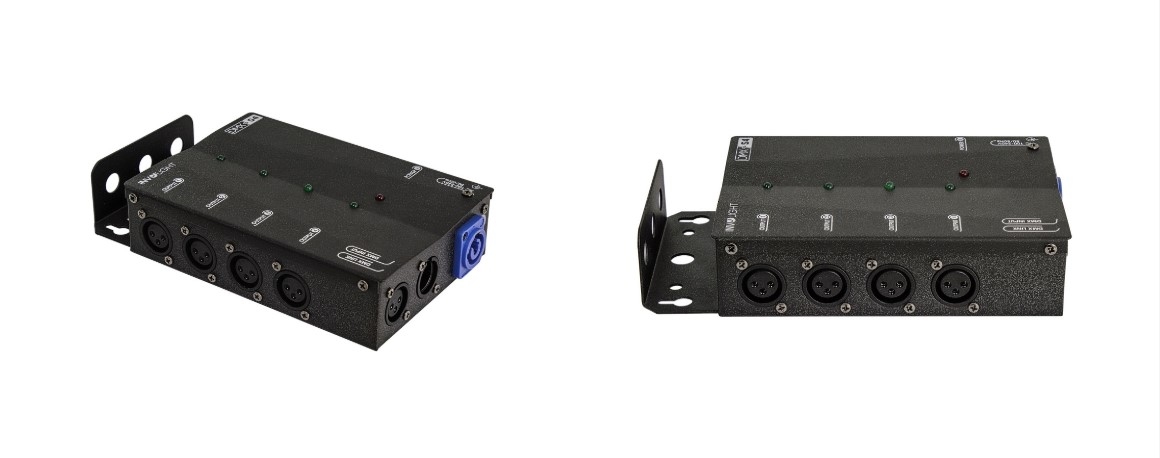

DMX-сплиттер DMXS4 имеет один вход и четыре выхода. Для подключения на каждый канал предлагается трех-контактный XLR разъём, который служит в качестве DMX-выхода. Каждый DMX-выход имеет независимый трансформатор.
INVOLIGHT DMXS4 позволяет разделить сигнал DMX на четыре отдельных выхода, обеспечивая полную гальваническую развязку между входом и выходом, а также между всеми выходами. Кроме того, он усиливает DMX-сигнал для длинных DMX-кабелей между управляемыми приборами.
Разделы
В этой статье я раскажу для новичков подключение и организацию сети DMX. Порядок подключения устройств в цепочке. Часто новички задаются вопросом организации сети, в какой последовательности и как вообще подключить приборы для управления пультом. В статье о кабелях для сети DMX описываются виды кабелей и подключение.
Подключение DMX 512 через USB от компьютера
Так просто от ПК мы конечно же световое оборудование не подключим, но для управления от ПК существует множество контроллеров USB управляемых через световую программу 1) Через USB контроллер мы подключаем остальные устройства работающие по DMX.
Подключение приборов DMX 512 с помощью пульта управления
Во многом с помощью пульта конечно же удобно. Возможность нажимать кнопки и двигать фейдеры, а не двигать их мышкой виртуально намного быстрее ускоряет процесс работы. Ну и естественно одно из преимущество это не надо ждать загрузки ПК, включил пульт и готов к работе.
Аналогичная схема подключения линии
DMX сплитеры. Как разбить DMX сеть на несколько участков
В некоторых случаях мы сталкиваемся с проблемой развлетвления сигнала DMX. Скажем у нас есть зал и несколько цепочек приборов, с которыми возникает проблема либо вести сигнал от одной цепочки к другой(что ведет за собой нерациональный расход кабеля) или использования сплиттера(который разделит ваш сигнал DMX на несколько участков и заодно защитит линии друг от друга) Как и в обычной локальной сети сплиттер использует роль усиления сигнала. Скажем на участках более 100 метров сигнал может теряться.
Более подробная информация в статье о сплиттерах 2)
