Что такое DMI

DMI (Desktop Management Interface) — интерфейс управления настольными компьютерными системами.

Служит для сбора информации о составе и работе компьютеров сети с целью накопления статистики или ведения базы данных по компьютерам организации.

Поддержка DMI может быть также встроена в системный BIOS, что облегчает операционной системе отслеживание изменений в аппаратной конфигурации компьютера.

Спецификация DMI была создана группой DMTF (Desktop Management Task Force) — консорциумом, возглавляемым Intel, в марте 1996 года.
По сути, она является протоколом управления и сбора информации о настольных системах.

В сетевой архитектуре с помощью DMI администратор получает возможность автоматически отслеживать состояния клиентских ПК.

DMI позволяет настольным компьютерам, hardware и software продуктам и периферийным устройствам — будь это stand-alone система или подключенный к сети компьютер, быть управляемым и, если можно так выразиться, разумным, поскольку позволяет согласовывать требования к системным ресурсам.

Архитектура DMI состоит из сервисного слоя — локальной программы, которая собирает информацию и обрабатывает ее в определенном формате базы данных (MIF — Management Information Format), а затем направляет эту информацию в управляющие приложения по требованию.

Передача этой информации контролируется посредством Management Interface (MI).
Передача информации управляемым продуктам контролируется посредством Component Interface (CI).

Пример использования DMI:
Пользователь хочет подключиться к рабочей станции через модем, но не знает параметров соединения.
Модем, использующий DMI, сообщит все текущие параметры в MIF базу данных.
И пользователь получит доступ к этой информации по сети (а не пешком, проследовав к модему).

Или другой пример:
администратор сети хочет инсталлировать новое software на компьютер пользователя.
И снова администратор запрашивает DMI MIF базу данных и быстро определяет есть ли у пользователя минимально необходимые ресурсы для загрузки программы.
С DMI процесс поддержки и администрирования становится значительно проще.

Источник

Обзор и тестирование материнской платы Gigabyte GA-MA78GM-UD2H с интегрированным видео Radeon HD 3200

Недавно мы рассматривали парочку материнских плат для процессоров AMD на базе системной логики AMD 790X и 790FX. В данной статье мы познакомимся с моделью среднего класса, в основе которого лежит чипсет AMD 780G.

Отметим, что на нашем сайте уже был обзор платы GA-MA78GM-S2H на базе данного набора системной логики. А Gigabyte GA-MA78GM-UD2H, которую мы рассмотрим в данном материале, является «старшим братом» вышеуказанной платы, отличаясь усиленной подсистемой питания и более качественной элементной базой.

Gigabyte GA-MA78GM-UD2H

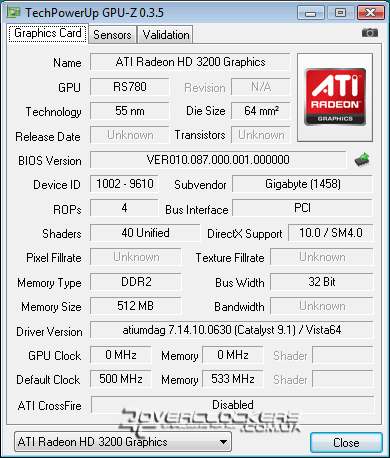

Характеристики интегрированного видеоадаптера Radeon HD 3200:

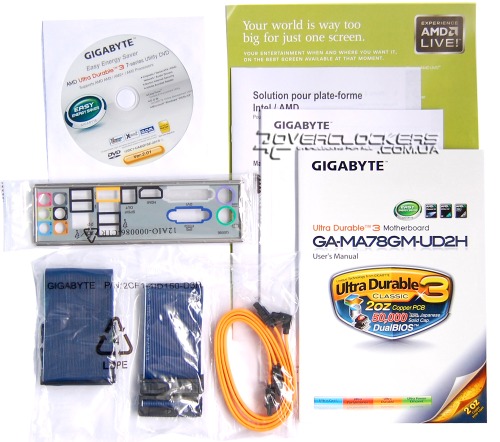

Материнская плата поставляется в компактной коробке.

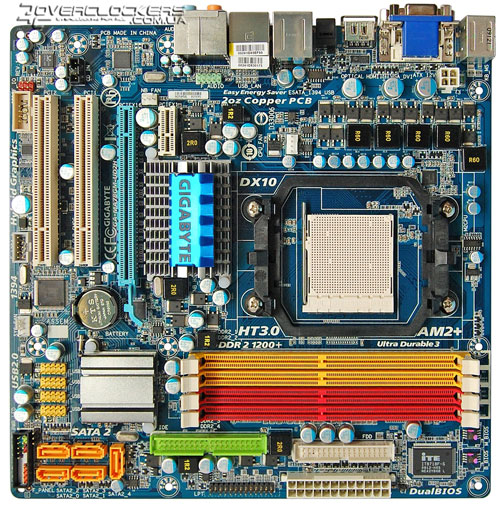

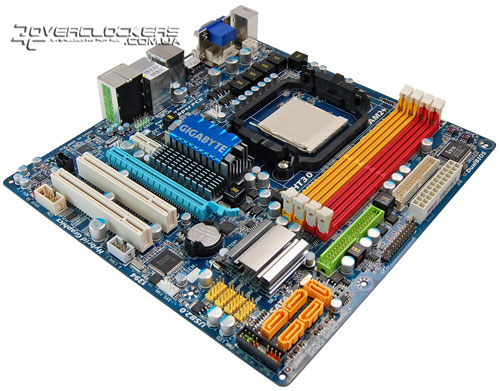

Данная модель выполнена в форм-факторе micro-ATX размером 243 x 243 мм на текстолите синего цвета, который привычен для продуктов Gigabyte. Распаяны исключительно твердотельные конденсаторы. Плата выполнена с использованием технологии Ultra Durable, что предполагает кроме использования высококачественных компонентов и увеличенное сечение медных проводников.

Поддерживаются все существующие процессоры Socket AM2/AM2+ и более новые в исполнении Socket AM3. В четыре слота памяти можно установить DDR2 SDRAM частотой 667-1066 МГц и общим объемом до 16 ГБ. Производителем заявлена и возможность работы памяти и в режиме DDR2-1200+, но только для совместимых проверенных модулей памяти, которые приведены в отдельном списке на сайте производителя.

На задней стороне имеется металлическая усилительная пластина, что, несомненно, является значительным плюсом в случае использования тяжелых систем охлаждения. А ведь у некоторых производителей (например, MSI) даже на дорогих платах данный конструктивный элемент выполнен из пластика.

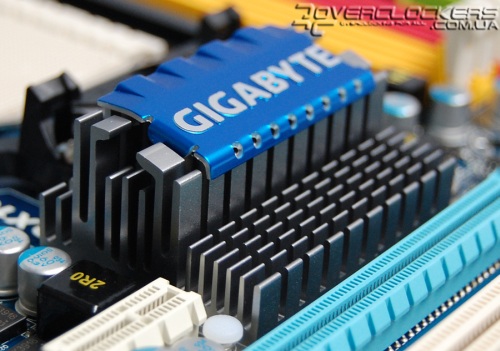

GA-MA78GM-UD2H имеет один слот для видеокарты PCI Express x16, два PCI и один PCI Express x1. Последний практически упирается в систему охлаждения на чипсете, и чтобы не мешать установке плат этот в этот разъем радиатор имеет форму ступеньки.

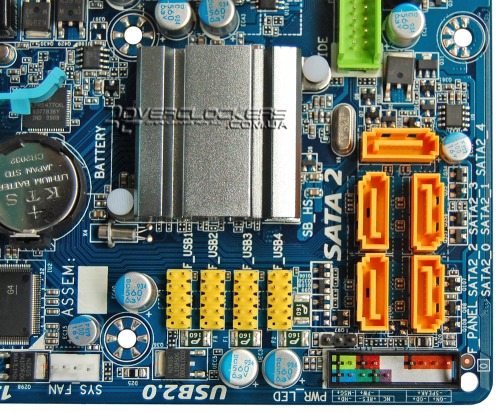

Поддержка периферии осуществляется чипом AMD SB700, который обеспечивает шесть линий SATA, 12 USB и один IDE-канал. Подключенные устройства HDD можно организовать в RAID-массивы 0, 1, 10 или JBOD. Все разъемы сосредоточены у краев платы, что не создаст каких-либо трудностей при сборке системы. Пять разъемов SATA-II и четыре разъема USB на 8 устройств расположены непосредственно на плате, в нижнем правом углу возле контактов подключения кнопок и индикаторов передней панели.

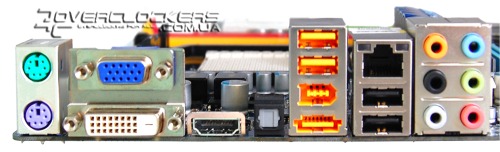

На заднюю панель вынесены четыре USB и один eSATA.

Также сзади имеются привычные разъемы PS/2 в количестве двух штук (под клавиатуру и мышь), Ethernet, шесть аудиоразъемов, один IEEE 1394a, цифровой оптический SPDIF и три видеоинтерфейса — D-Sub, DVI и HDMI.

Gigabit Ethernet реализован на базе чипа Realtek RTL 8111C, звуковым кодеком выступает Realtek ALC889A. Поддержка FireWire 1394 обеспечивает контроллер Texas Instruments TSB43AB23 (кроме уже упомянутого разъема 1394 на задней панели еще один имеется на плате).

Тактовым генератором является ICS 9LPRS477CKL. Функции аппаратного мониторинга осуществляются ITE IT8718F.

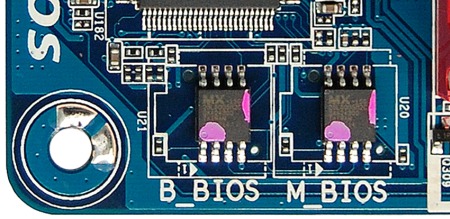

Возле последней микросхемы распаяны два BIOS, которые обеспечивают поддержку фирменной технологии Dual BIOS. В случае возникновения сбоя при попытке загрузки из основного Main BIOS, система автоматически переключается на резервный Back Up BIOS. Очень полезная функция, например, для ситуации, когда произошел сбой во время обновления основного BIOS. Причем резервный BIOS пользователю физически недоступен и все операции по прошивке осуществляются только над Main BIOS, что должно обеспечить стопроцентную гарантию восстановления из Back Up BIOS.

На практике же не всегда данная технология работает идеально (подтверждения чему можно найти и на русскоязычном форуме компании), и не всегда она спасает при повреждении кода основного BIOS, а возможности «вручную» выбрать резервный BIOS нет.

Так же стоит отметить, что на плате имеются разъемы LPT и COM, к которым можно подключить старые устройства через соответствующие планки, которые, увы, придется поискать самому. Кроме оптического S/PDIF на плате имеется и контактная группа для подключения цифрового аудиосигнала обычным кабелем. Что до возможности подключения вентиляторов, то GA-MA78GM-UD2H имеет два соответствующих четырехконтактных разъема и одних трехконтактный.

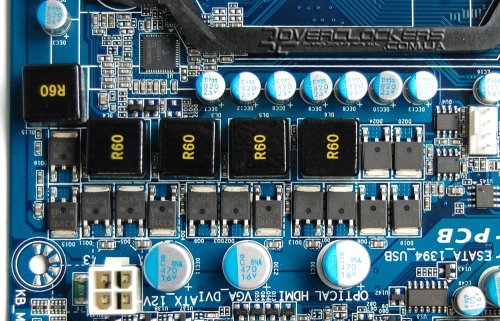

Система питания CPU реализована по четырехфазной схеме на базе ШИМ-контроллера ISL6324A компании Intersil.

BIOS

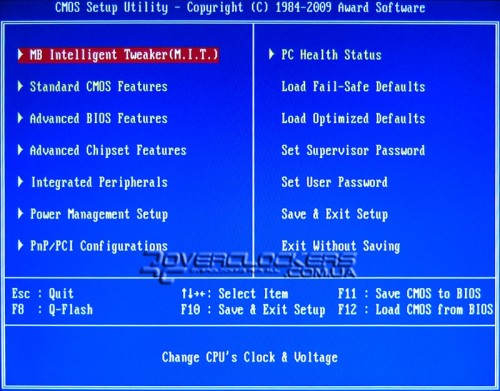

BIOS платы основан на микрокоде Award Sofware. Как и у многих других моделей Gigabyte в GA-MA78GM-UD2H все настройки открываются после нажатия комбинации клавиш Ctrl и F1 в основном меню. После этого у данной платы становятся доступны тонкие настройки задержек памяти и появляется даже отдельный пункт в главном меню BIOS — Advanced Chipset Features. Последний, кстати, содержит такую интересную функцию как IGX Configuration, позволяющую задействовать для видеобуфера недоступную область памяти в 32-разрядных ОС Windows, если ваш объем ОЗУ превышает 4 ГБ.

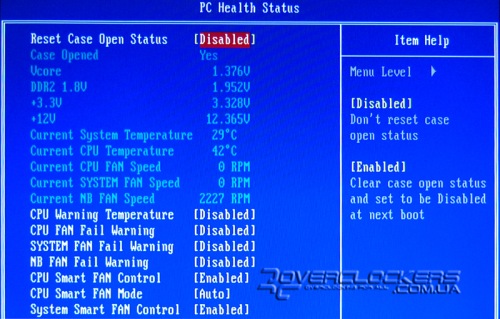

В меню PC Health Status выводятся данные мониторинга основных напряжений, температуры процессорного и системного термодатчиков, включается/отключается автоматическая регулировка оборотов вентиляторов и метод управления ими, указываются пороговые значения температуры для срабатывания защиты от перегрева.

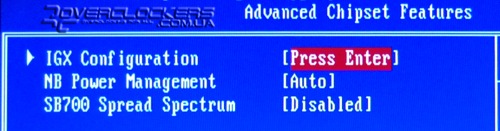

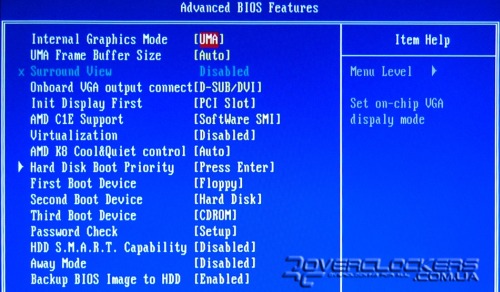

Для интегрированного видеоадаптера Radeon HD 3200 объем выделяемой видеопамяти (от 128 до 1024 МБ) задается в Advanced BIOS Features. В этом же разделе активируются энергосберегающие технологии и указываются приоритеты загрузки с HDD, Floppy или CD-ROM устройств.

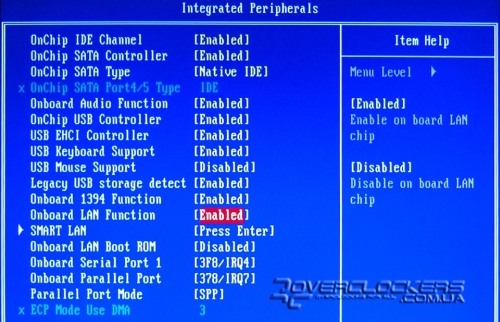

Содержимое меню Integrated Peripherals вполне традиционно, здесь содержаться настройки контроллеров SATA, USB, LAN, HD-Audio, 1394 и т.п.

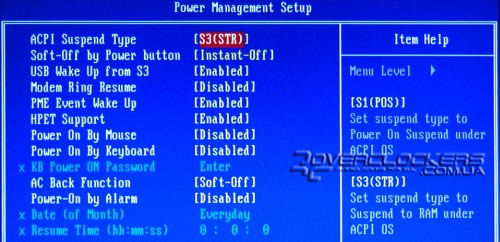

В Power Management Setup регулируются схемы управления питанием ACPI, устанавливаются разрешения на включение ПК с внешних устройств, по сети и т.п.

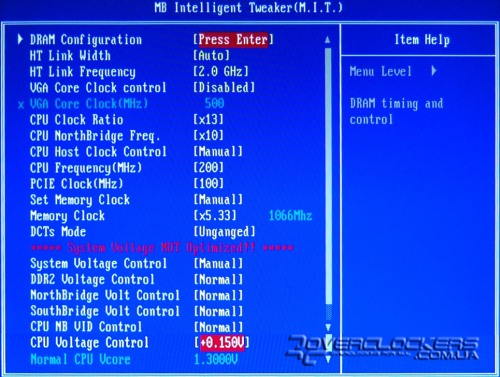

Все опции с разгона, которые нас и интересуют больше всего, находятся в меню M.I.T. (MB Intelligent Tweaker).

Плата позволяет изменять частоту тактового генератора от 200 до 500 МГц с шагом в 1 МГц, шины PCI-E от 100 до 200 МГц с шагом в 1 МГц. Частота встроенного видеоядра может быть повышена со стандартных 500 МГц до 2000 МГц. Ручное регулирование частоты шины HT и блока CPU NB происходит путем независимого изменения множителей на них относительно частоты тактового генератора HT Ref, но задаются они в виде частотного режима –2/1,8/1,6 ГГц и т.д.

Частота памяти задается как множитель на частоту HT Ref. Максимальный х5,33 позволяет установить частоту DRAM, равную 1066 МГц, специфический режим DDR 1200+ доступен, как писалось выше, лишь для некоторых модулей памяти.

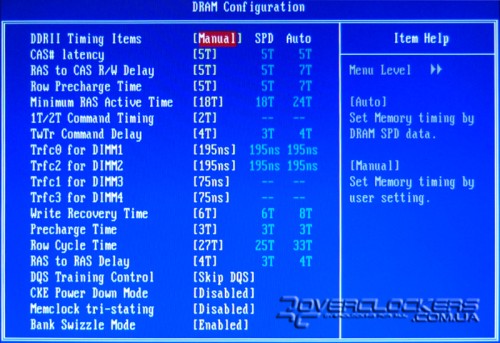

В подменю DRAM Configuration можно изменять задержки памяти.

В первом столбике отображаются устанавливаемые значения, во втором — прошитые в SPD, а в третьем — устанавливаемые платой для режима Auto. Такое отображение очень удобно для разгона, ведь сразу видно, на что рассчитаны установленные модули памяти.

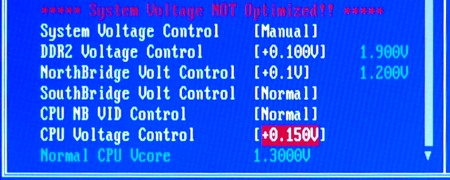

Доступные для регулирования напряжения задаются как +0,1 +0,2 +0,3 В к номиналу. Номинальное напряжение не указывается, но после их повышения результирующее значение отображается сбоку. Впрочем, цифры эти приблизительны и могут немного отличаться от реальных, в частности, известно, что некоторые платы Gigabyte частенько завышают напряжение на памяти (на 0,05-0,1 В).

Программное обеспечение

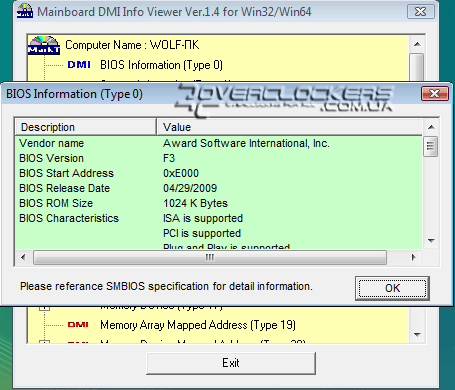

DMI Viewer выдает информацию о материнской плате, системных устройствах, контроллерах и т.п.

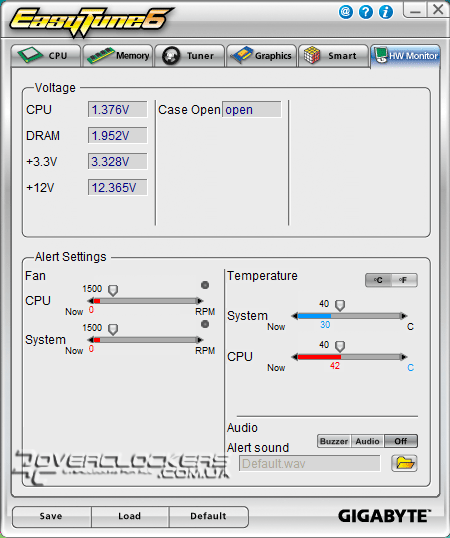

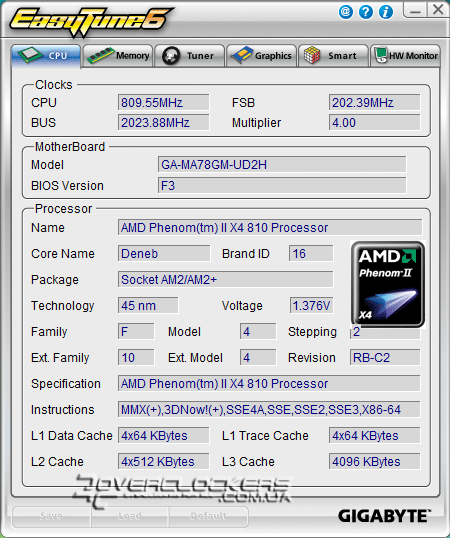

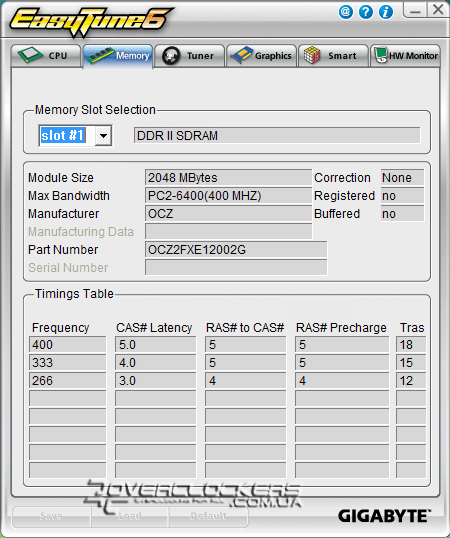

Easy Tune 6 предоставляет пользователю широкий спектр возможностей по мониторингу системы и ее разгону.

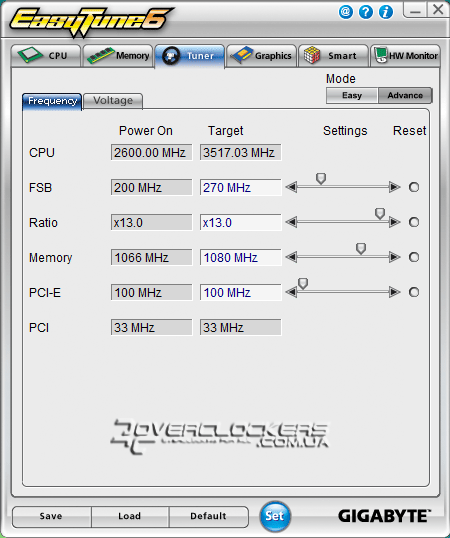

Вкладка Tuner содержит настройки для разгона системы. В режиме Easy доступно только повышение частоты тактового генератора. Но уже в Advanced кроме HT Ref можно изменять частоту шины PCI-E, раздельно регулировать множители на CPU, NB и HT, изменять частоту памяти и повышать напряжения на этих компонентах. То есть, по функциональности утилита ничем не уступает возможностям BIOS.

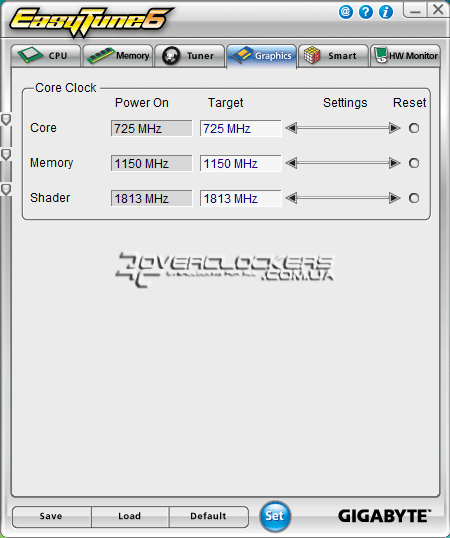

Эта же программа позволяет осуществлять и разгон дискретной видеокарты, установленной в системе.

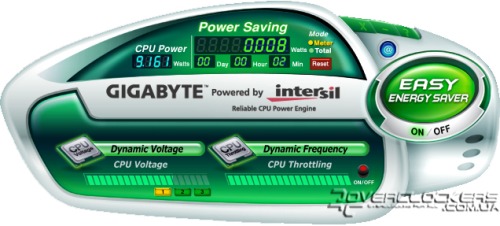

Приложение Easy Energy Saver активирует более экономичные режимы работы (кроме стандартной технологии AMD Cool’n’Quit), управляя количеством активных фаз и изменяя напряжение на процессоре. Каких-либо ручных настроек для создания более производительных или экономичных профилей, как это возможно в утилите Green Power Center на старших платах MSI, здесь нет. В Easy Energy Saver дополнительно отображается уровень энергопотребления процессора и количество сэкономленной электроэнергии за единицу времени.

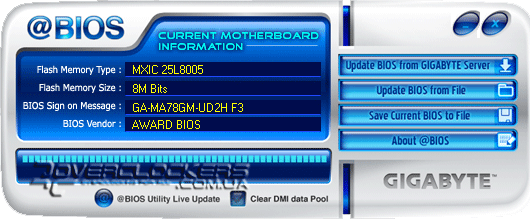

Утилита @BIOS позволяет автоматически обновлять BIOS из Internet или делать это в «ручном» режиме из образа с любого носителя.

Разгон

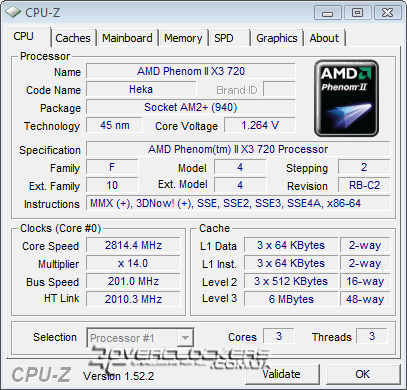

Настало время взглянуть и на разгонный потенциал данной платы. Мы использовали два процессора — Phenom II X3 720 BE и Phenom II X4 810, разгон которых оказался не хуже чем на более дорогой плате MSI 790FD-GD70, рассмотренной нами ранее. В частности, четырехъядерный Phenom II X4 810 стабильно заработал на 3718 МГц при 1,5 В (на плате MSI 790FD-GD70 этот же процессор был стабилен на 3725 МГц при 1,49 В).

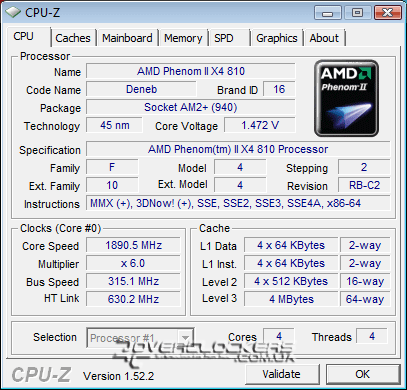

Пределом частоты тактового генератора в связке с Phenom II X3 720 BE и Phenom II X4 810 были 315 МГц, что, опять же, не хуже чем мы видели у более «продвинутых» плат на базе системной логики AMD 790 серии (в частности у MSI 790XT-G45).

Ну и мы не могли обойти тему разгона интегрированного видеоядра Radeon HD 3200, который в номинале, напомним, работает на 500 МГц (согласно показаниям AMD Overdrive 486 МГц).

Разгон видеоядра осуществлялся нами из-под BIOS. В принципе, данную операцию можно выполнять и в AMD Overdrive, но иногда в процессе разгона GPU этой утилитой система подвисала. Постепенно поднимая частоту из BIOS, мы смогли заставить работать Radeon HD 3200 на частоте 1010 МГц. Согласно показаниям AMD Overdrive частота была на 15 МГц ниже, но в любом случае мы достигли заветной цифры в 1 ГГц. Отметим, что производительность такой видеокарты сильно зависит и от частоты памяти, так что если вы захотите выжать максимум из нее, то понадобится разгон или уменьшение задержек памяти DDR2.

Насколько же вырастет производительность Radeon HD 3200 от двукратного повышения частоты ядра, мы выясним ниже по результатам нашего небольшого тестирования.

Тестирование

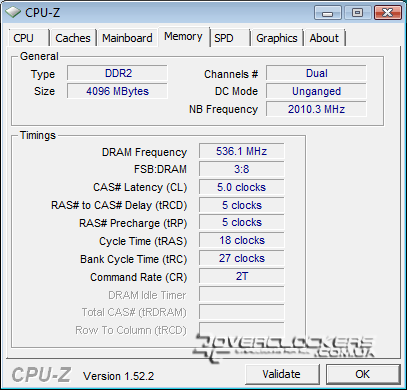

Относительно работы системы в номинальном режиме, надо отметить, что плата немного завышает опорную частоту HT Ref (на 1 МГц), так что частоты NB и памяти оказываются немного выше нормы.

А вот дает ли этот мизерный «бонус» какой-то плюс в производительности, мы и выясним ниже, сравнив производительность Gigabyte GA-MA78GM-UD2H с ранее рассмотренной платой MSI 790XT-G45.

Результаты отображены ниже.

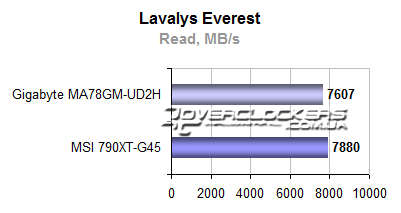

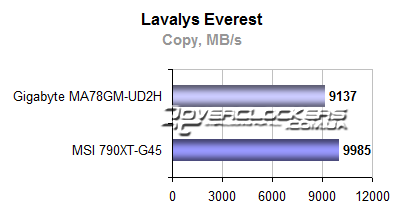

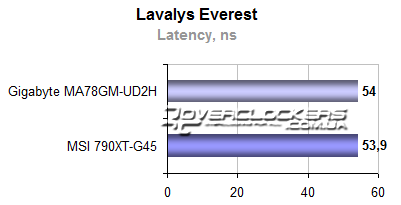

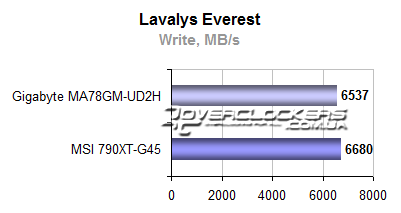

Lavalys Everest Memory Benchmark

В тестах Everest мы видим, что плата на базе AMD 790X демонстрирует лучшие результаты в скорости работы с подсистемой памяти. Но разница (за исключением теста по копированию данных) мизерна.

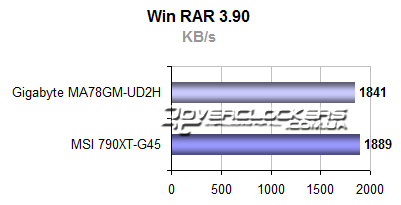

WinRar 3.90 b1

Использовался встроенный в программу тест производительности. Для более точных результатов он повторялся по пять раз.

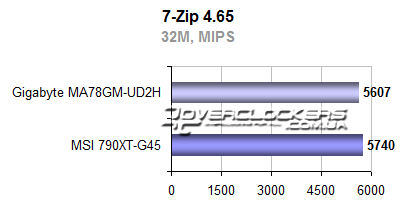

7-Zip 4.65

Встроенный тест производительности, повторялся по три раза для каждого процессора.

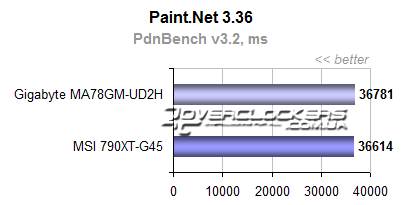

Paint.Net 3.36

В программе Pain.Net использовался специальный PdnBench, который прогонялся по пять раз. Результаты, приведенные на диаграмме, являются временем выполнения бенчмарка (который совершает различные операции над изображением) в миллисекундах. Чем меньше время выполнения — тем лучше.

Ну и напоследок взглянем на результаты игрового мини-тестирования Radeon HD 3200. Проводилось оно на такой же конфигурации, с тем лишь исключением, что использовался уже более мощный процессор Phenom II X4 810. Оперативная память во всех режимах работала на 1066 МГц, тайминги идентичны тем, что приводились выше на скриншоте. В номинальном режиме ядро Radeon HD 3200 функционировало на 500 МГц, в разгоне — на 1010 МГц (согласно AMD Overdrive реальные значения меньше на 14 и 15 МГц), под видеопамять выделено 256 МБ.

Тест проводился в играх Crysis и S.T.A.L.K.E.R. Clear Sky в разрешении 1024х768 исключительно в среде DirectX 9. Для первого приложения использовался Crysis Benchmark Tool, два раза прогонялся стандартный GPU-benchmark, включающий 4 прогона над островом. Тест проводился при низких и средних настройках качества изображения. В S.T.A.L.K.E.R. Clear Sky тестирование проводилось с помощью специального бенчмарка, который прогонялся два раза для уменьшения погрешности. Детализация средняя в режиме «Динамическое освещение».

Результаты невысокие, но с разгоном на Radeon HD 3200 можно даже вполне комфортно играть в Crysis, правда, на самых низких настройках. А вот S.T.A.L.K.E.R. в режиме динамического освещения интегрированному видео не по плечу даже при слабой детализации, так что пользователям придется обойтись в этой игре режимом «статического освещения» или очень низкой детализацией.

Выводы

Gigabyte GA-MA78GM-UD2H на данный момент нельзя назвать самым актуальным продуктом. На рынке уже много плат на базе более прогрессивной системной логики AMD 785G, которая и более мощным интегрированным видео обладает и оснащается новым SB710 с функцией ACC, что позволяет разблокировать ядра у процессоров Phenom II и Athlon II. Но с другой стороны, рассмотренная материнская плата показала отличнейший (как для платы такого класса) разгонный потенциал. И даже интегрированный видеоадаптер продемонстрировал возможности работы на удвоенной частоте, чего, кстати, будет вполне достаточно для некоторых современных игр (конечно же, на минимальных настройках качества).

Так же нельзя не отметить высокое качество производства самой платы, технологию Dual BIOS, позволяющей запустить систему в случае повреждения основного BIOS, улучшенные технологии энергосбережения и огромный набор программных средств для полного мониторинга системы и разгона из-под операционной системы. Была бы у этой платы стоимость пониже, цены бы ей не было. А так, мы можем лишь отметить, что модель хоть и хороша, но за ту же цену на рынке есть и более интересные предложения, к примеру, Gigabyte GA-MA785GM-UD2H, обладающий такими же отличными характеристиками, но основанный уже на современной связке AMD 785G и SB710.
