Стандарты экологической безопасности (Евро 3 и выше) требуют фильтрации выхлопа автомобилей с дизельными двигателями. Для соответствия этим стандартам производители автомобилей используют специальное устройство под названием сажевый фильтр. В данной статье мы расскажем о том, что такое сажевый фильтр, как он устроен и как работает.

Что такое сажевый фильтр на дизеле

В процессе работы дизельного двигателя соответствующее топливо сгорает не полностью, образуя твердые частицы в диапазоне размеров между 10 нм и 1 мкм. Твердые частицы сажи относятся к загрязнителям 3-го класса опасности.

При контакте с человеческим организмом они провоцируют обострение респираторных заболеваний и рак кожи, а в окружающей среде нарушают климатические условия. Так, дожди по выходным дням в больших городах происходят, в частности, из-за того, что капли воды в атмосфере образуются вокруг сажевых частиц.

Наличие сажевого фильтра сокращает содержание твердых частиц в выхлопе на 80-90%. Однако за такой результат приходится платить технологической сложностью и высокой стоимостью системы. Рассмотрим её конструкцию и принцип работы ближе.

Как устроен сажевый фильтр

Катализатор и фильтр, как правило, снабжаются сообщающимися корпусами. Некоторые модели используют специальный сажевый фильтр с каталитическим покрытием, что исключает необходимость в отдельном блоке катализатора.

Принцип работы сажевого фильтра

Из двигателя выхлопные газы поступают в выпускную систему, проходит через ячеистый катализатор и попадает в сажевый фильтр. В металлическом корпусе этого элемента конструкции размещена керамическая фильтрующая структура с множеством глухих канальцев, крипт.

На их стенках и оседают частицы сажи, а остальные компоненты в газообразном состоянии продолжают путь по выпускной системе, проходя через материал фильтра путем диффузии. Это основной режим работы – фильтрация.
Регенерация сажевого фильтра

В процессе эксплуатации крипты фильтра быстро забиваются сажей. Менять его каждые 600 – 2000 км пробега было бы нецелесообразно, поэтому в фильтрах предусмотрены циклы регенерации.

ЭБУ считывает показатели дифференциального давления и/или температуры на входе и выходе узла выпускной системы. Когда разница показателей достигает определенного уровня, система «понимает», что фильтр забит, и активирует процесс регенерации. Процесс регенерации возможен только в определенных условиях: необходимая температура двигателя (не менее 800С), скорость (не менее 80 км/ч), время (от 2 до 15 минут). Если такие условия не возникают, процесс, так называемой, спонтанной регенерации невозможен. Именно поэтому фильтры авто, которые перемещаются преимущественно в черте города, забивается быстрее.

Регенерация фильтра заключается в выжигании накопившейся сажи. В зависимости от модели это происходит при помощи электрического нагревательного элемента или путем впрыска определенных порций топлива в выпускную систему. Во время регенерации фильтр разогревается до значительной температуры (7000С и более), поэтому и возможен только в указанных выше условиях.

Существует процедура принудительной регенерации, которая выполняется на специальных стендах в сервисных центрах, но ввиду значительных температур прибегать к ней опасно и не многие СЦ готовы пойти на это. Нужно отметить, что промывка фильтров не является альтернативой регенерации. Если штатная спонтанная регенерация уже не способна избавить от осевшей сажи, значит, пора менять или удалять фильтр.

Признаки и последствия неисправностей сажевого фильтра

Можно ли удалить сажевый фильтр

Обязательно посмотрите эти видео про сажевый фильтр:

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Источник

Регенерация сажевого фильтра DPF (промывка)

Речь пойдёт о регенерации сажевого фильтра и она полезна тем у кого более свежие дизеля, но и для владельцев более старых дизелей тоже будет полезно прочесть.

Чуть теории о регенерации.
Перед сажевым фильтром стоит лямбда зонд и датчик температуры, в самом сажевом тоже стоит датчик температуры и ещё стоит датчик дифференциального давления который сравнивает давление газов на входе в сажевый и на выходе и на основании этих датчиков компьютер видит засоренность фильтра и включает регенерацию.
Когда компьютер по показаниям понимает что фильтр забит и его нужно прожечь то компьютер во время работы двигателя включаются свечи накала, закрывает клапан ЕГР и начинает впрыскивать топливо во время продувки камеры сгорания ( это когда впускной и выпускной клапаны чуть приоткрыты ) и давление воздуха нагнетаемой турбины уносит подоженное топливо в сажевый фильтр, грубо говоря пламя огня горит и сжигает сажу, при прожиге фильтра машина начинает басить и это чётко слышно в салоне, температура в сажевом фильтре достигает температуры 760% 😁 короче очень жарко, если остановиться и не глуша двигатель поднести руку под выпуск то руку обожгет, при обычной работе двигателя вы будите чувствовать только тёплый воздух.
Регенерация включается только в загородном цикле езды и на оборотах не меньше 1500 и длиться весь прожиг примерно 10-12км.
Если вы ехали и включился прожиг и потом вы заглушили двигать но прожиг был не закончен то прожиг снова включиться при первой же удачной обстановке ( двигатель горячий, сажевый прогрет и обороты не меньше 1500 )
Если ездить все время в городе то прожиг включается не будет, его нужно включать старом принудительно и то он включиться только в том случае если он забит больше чем на 60%

При полностью исправном моторе хорошем топливе и топливной системе регенерация происходит через каждые 850-1100км, зависит от топлива и стиля езды. Компьютер не ждёт когда сажевый полностью засориться а прожигает его на много раньше, чтоб предотвратить засорение, но для этого нужны загородные режимы езды.

Ранее я писал про «утечка отработанных газов наружу» так вот, пока я ездил с этой проблемой в выхлоп летела копоть и сажа в таком количестве что регенерация происходила через 200-250км пробега, я это замечал по звуку, машина начинала басить, да и старуха все это показывала, я решил все исправить чтоб все работало как положено, вариантов три.
1. вырезать сажевый, это не мой метод, это колхоз не приемлем для мерседеса.
2. Промыть сажевый спец средством.
3. Купить новый сажевый ( дорого, решил повременить )
Я решил попробовать 2й вариант.
Средств всяких полно, я остановился на фирме ликвимоли, но у этой фирмы два вида жидкостей, один вид дешевле и она распыляется в сажевый фильтр спец пистолетом без снятия фильтра.
И второй вариант это жидкость заливается в сам сажевый фильтр, но фильтр нужно снять.
Я выбрал второй вариант более дорогой и более трудоемкий.

Купил канистру 5л спец жидкости у офицалов ликвимоли.

Приехал в гараж, снял сажевый, заткнул все дырки как написано, залил под завязку фильтр, как раз вся канистра и ушла, подождал 20 минут как написано и слил в таз, чачи чёрной было много, затем я с компрессора продул, чтоб больши жидкости стекло, потом промыл горячей водой под давлением, все делал как по инструкции, благо все есть, и воздуху и горячая вода под давлением, жидкость в тазу немного отстоялась и крупные хлопья осели и я решил повторить процедуру и залил жидкость уже на 30 минут.
Так же слил чёрную, также продул промыл горячей водой и теперь уже его нужно было просушить как можно лучше чтоб поставить на машину, в таком состоянии ставить противопоказано, так написано в инструкции.
Подключил я к фильтру пылесос с одной стороны и подавал воздух с другой 😁 через час из фильтра уже не сочилось не капельки.

На вид фильтр стал чистым и светлым а не чёрным как был.

Источник

Сажевый фильтр дизельного двигателя (DPF) 2.7L (Дискавери 3)

На автомобилях, начиная с 2008 модельного года, в качестве опции доступен сажевый фильтр (DPF).

ПРИМЕЧАНИЕ: Система выпуска ОГ без DPF также доступна на автомобилях, начиная с 2008 модельного года.

Система DPF уменьшает выбросы твердых продуктов сгорания дизельного топлива до пренебрежимо малых уровней.

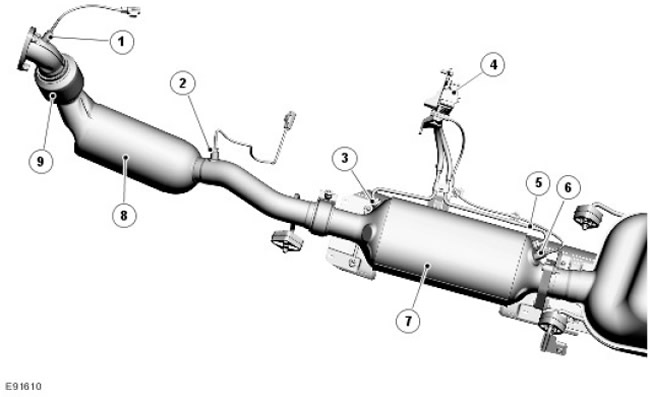

Элементы системы DPF

Сажевый фильтр

DPF использует технологию фильтрации на базе фильтра с каталитическим покрытием. DPF выполнен из карбида кремния, заключенного в стальной контейнер, который обладает отличной сопротивляемостью к ударным тепловым воздействиям и характеристиками теплопроводности. DPF разработан с учетом эксплуатационных потребностей для поддержания оптимального противодавления.

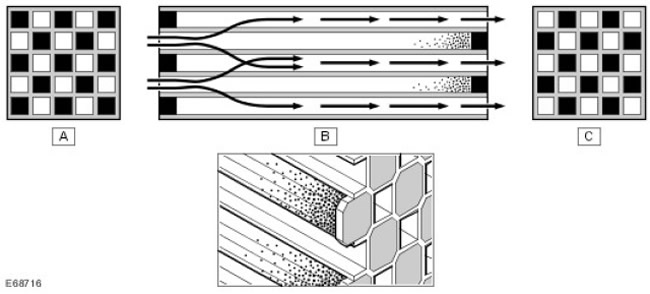

Пористая поверхность фильтра состоит из множества маленьких параллельных каналов, расположенных продольно по отношению к выпускной системе. Смежные каналы в фильтре вперемежку закрыты с конца. Такая конструкция заставляет ОГ проходить через пористые стенки фильтра, которые выполняют роль фильтрующей среды. Твердые продукты, слишком большие для того, чтобы пройти через пористую поверхность, собираются и сохраняются в каналах.

Если собирающиеся на фильтре твердые продукты не удаляются, может быть затруднено прохождение выхлопных газов. Для удаления твердых частиц служит процесс регенерации, при котором твердые частицы окисляются.

Регенерация DPF управляется температурой ОГ и DPF. DPF имеет фильтрующую поверхность с обработкой «wash coat», которая включает в себя платину и другие активные компоненты и аналогична обработке каталитического нейтрализатора. При определенной температуре ОГ и DPF «wash coat» активирует сжигание твердых частиц в дополнение к окислению монооксида углерода и углеводородов.

Пассивная регенерация

Для пассивной регенерации не требуется специального вмешательства системы управления двигателем, она происходит при нормальной работе двигателя. Вследствие пассивной регенерации твердые частицы, осевшие в DPF, медленное преобразуются в двуокись углерода. Этот процесс активен, когда температура DPF достигает 250°C (482°F). При высоких скоростях и большой нагрузке на двигатель этот процесс становится непрерывным.

В ходе пассивной регенерации только часть твердых частиц преобразуется в двуокись углерода. Это связано с тем, что процесс химической реакции эффективен только в пределах диапазона нормальной рабочей температуры от 250°C до 500°C ( от 482°F до 932° F).

Выше этого температурного диапазона эффективность преобразования твердых частиц в двуокись углерода растет с ростом температуры DPF. Таких температур можно добиться только при помощи процесса активной регенерации.

Активная регенерация

Активная регенерация начинается, когда объем твердых частиц в DPF достигает порогового уровня, который отслеживает или определяет управляющее программное обеспечение DPF. Расчет пороговых значений учитывает стиль управления автомобилем, пройденное расстояние и сигналы противодавления от датчика дифференциального давления.

Как правило, активная регенерация происходит каждые 725 км, но при этом частота регенерации сильно зависит от условий движения автомобиля. Например, при движении автомобиля с небольшой нагрузкой в городском потоке активная регенерация будет происходить чаще. Это вызвано более быстрым накоплением твердых частиц в DPF по сравнению с режимами, когда автомобиль движется на высокой скорости и происходит пассивная регенерация.

Программное обеспечение DPF содержит в себе счетчик пробега, который инициирует регенерацию и служит для резервирования активной регенерации. Регенерация запрашивается на основании пройденного расстояния, если она не была инициирована сигналом противодавления от датчика дифференциального давления.

Активная регенерация DPF начинается, когда температура DPF поднимается до температуры сгорания твердых частиц. Температура DPF повышается за счет увеличения температуры ОГ. Это достигается путем введения дополнительного впрыска после предварительного и основного впрыска.

Программное обеспечение DPF отслеживает сигналы от двух температурных датчиков DPF для определения температуры DPF. В зависимости от температуры DPF, программное обеспечение DPF посылает запрос в ЕСМ на выполнение одного или двух циклов дополнительного впрыска топлива:

Температура активной регенерации DPF тщательно контролируется программным обеспечением DPF для поддержания требуемой температуры 600°C (1112°F) на впускном отверстии DPF. Система управления температурой не позволяет превысить эксплуатационные температурные пределы турбокомпрессора и каталитического нейтрализатора. Температура на впуске турбокомпрессора не должна превышать 830°C (1526TF), температура каталитического нейтрализатора не должна превышать 800°C (1472TF), а температура на выходе должна оставаться ниже 750°C (1382°F).

Система управления сажевым фильтром

Чтобы добиться оптимальной эффективности DPF и предотвратить его засорение, необходимо постоянно отслеживать состояние DPF. В ЕСМ содержится программное обеспечение DPF, которое управляет мониторингом и работой системы DPF и также отслеживает другие данные автомобиля для определения периодов регенерации и интервалов технического обслуживания.

Программное обеспечение DPF можно разделить на три отдельных программных модуля управления: модуль контроля DPF, модуль управления расходом топлива DPF и модуль управления расходом воздуха DPF.

Эти три модуля управляются четвертым программным модулем, который называют согласующим модулем DPF. Согласующий модуль управляет работой других модулей, когда поступает запрос на активную регенерацию. Модуль контроля DPF является подсистемой согласующего модуля DPF.

Модуль управления расходом топлива DPF

В дополнение к измерению активности нейтрализатора и DPF управляемый впрыск определяет необходимый уровень впрыска. Система управления расходом топлива вычисляет количество топлива и синхронизацию четырех раздельных впрыскиваний для каждого из трех уровней калибровки давления впрыска, а также управляет переключением между уровнями.

Два дополнительных впрыска необходимы для разделения функций увеличения температуры газов в цилиндре и выработки углеводородов. Первый дополнительный впрыск используется для генерирования более высокой температуры газов в цилиндрах одновременно с поддержанием такого же крутящего момента двигателя, что и при нормальной (не в ходе регенерации) работе двигателя. Второй дополнительный впрыск используется для выработки углеводородов посредством направления несгоревшего топлива в каталитический нейтрализатор без увеличения крутящего момента двигателя.

Модуль управления расходом воздуха DPF

Модуль управляет температурой всасываемого воздуха, приводя в действие дроссельную заслонку EGR и регулируя давление наддува.

Согласующий модуль DPF

Когда клапан EGR закрывается, согласующий модуль инициирует запрос на увеличение нагрузки на двигатель посредством управления температурой и давлением всасываемого воздуха.

После получения подтверждения, что условия на впуске находятся под контролем или, что закончилось время калибровки, согласующий модуль переходит в состояние ожидания, когда водитель отпустит педаль акселератора. Если это происходит или истекает время калибровки, согласующий модуль генерирует запрос для управления впрыском топлива для увеличения температуры ОГ.

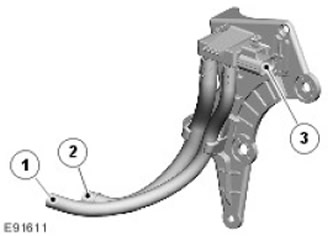

Датчик дифференциального давления

Датчик дифференциального давления установлен на кронштейне, прикрепленном к раздаточной коробке.

Датчик дифференциального давления используется программным обеспечением для контролирования состояния DPF. Два патрубка на датчике соединяются трубками с впускной и выпускной стороной DPF. Трубки позволяют датчику измерять давление DPF на впуске и на выпуске.

С увеличением количества твердых частиц, захваченных DPF, давление со стороны впуска DPF увеличивается по сравнению со стороной выпуска. Программное обеспечение DPF использует это сравнение в сочетании с другими данными для вычисления накопленного количества захваченных частиц.

Измеряя разницу давления между впуском и выпуском DPF и температуру DPF, программное обеспечение DPF может определить, засорился ли фильтр DPF и требуется ли его регенерация.

Датчики температуры DPF

В системе DPF используются три датчика температуры. Первый датчик установлен сразу после турбокомпрессора во впускном патрубке каталитического нейтрализатора, второй установлен в выпускном патрубке каталитического нейтрализатора, а третий датчик в выпускном коническом патрубке DPF.

Датчики измеряют температуру ОГ на выходе из турбокомпрессора, после каталитического нейтрализатора и после прохождения через DPF и предоставляют информацию, необходимую для вычисления температуры DPF.

Эта информация используется в сочетании с другими данными для вычисления количества накопленных твердых частиц и для управления температурой DPF.

Индикация на щитке приборов

Если автомобиль регулярно совершает короткие поездки на низкой скорости, эффективная регенерация DPF может быть невозможна.

В этом случае программное обеспечение DPF определяет, что DPF закупорен, на основании сигналов от датчика дифференциального давления и выдает водителю следующие предупреждения:

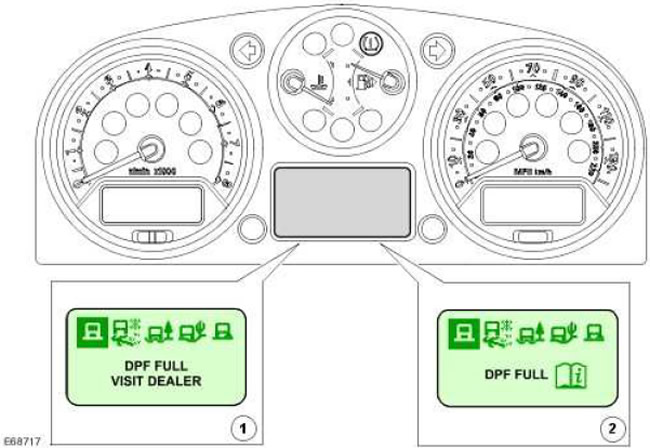

Автомобили, оснащенные DPF и щитком приборов высокого уровня, для предупреждения водителя о состоянии DPF используют сообщения на дисплее центра сообщений.

Когда DPF заполняется, водитель узнает об этом по сообщению «DPF FULL», сопровождаемому символом справочника. Как описано в Руководстве пользователя, водитель должен осуществить поездку на автомобиле, пока двигатель не разогреется до нормальной рабочей температуры и затем продолжать движение со скоростью не менее 30 миль/ч (48 км/ч) на протяжении 20 минут. После успешного завершения регенерации DPF сообщение «DPF FULL» перестанет отображаться.

Если программное обеспечение DPF определяет, что DPF все еще закупорен, будет отображено сообщение «DPF FULL VISIT DEALER». Водителю следует посетить авторизованного дилера для проведения принудительной регенерации DPF.

Побочные эффекты сажевого фильтра (DPF)

Следующий раздел описывает некоторые побочные эффекты, вызываемые процессом активной регенерации.

Разжижение моторного масла

Разжижение моторного масла может произойти вследствие попадания небольшого количества топлива в картер двигателя во время фазы дополнительного впрыска. По этой причине были внедрены вычисления, основанные на стиле управления автомобилем, предназначенные для сокращения в случае необходимости сервисных интервалов замены масла. Водитель оповещается о необходимости замены масла по сообщению на щитке приборов.

Программное обеспечение DPF отслеживает стиль управления автомобилем, частоту и продолжительность активной регенерации. При помощи этой информации могут сделаны вычисления о разжижении моторного масла. Когда программное обеспечение DPF вычисляет, что разжижение моторного масла достигло заданного порогового значения (топливо составляет 7% от объема масла), на щитке приборов отображается сервисное сообщение.

В зависимости от стиля управления автомобилем некоторые автомобили могут потребовать замены масла раньше намеченного интервала. Если отображается сервисное сообщение, необходимо провести полное техническое обслуживание автомобиля, после чего счетчик сервисных интервалов будет сброшен.

Источник

Сажевый фильтр

В последние десятилетия забота об экологии и чистоте автомобильного выхлопа стала крайне актуальной. Поэтому использование такого элемента в автомобиле как сажевый фильтр стало реальной необходимостью. Для дизельных автомобилей действуют одни из наиболее жестких норм, которые отражаются в содержании частиц сажи в выхлопе. Яркий пример — пуск старого дизельного грузовика или трактора в холодную погоду, который обычно сопровождается эффектным выбросом черного облака из выхлопной трубы. Он как раз и является сажей на основе углерода, который остался при неполном сгорании топлива. Помимо этого выброс является ближайшим родственником активированного угля из аптеки.

Тогда почему сажа представляет опасность, если такое вещество можно принимать внутрь в качестве лекарственного препарата? На обоих веществах (активированном угле и саже) происходит оседание и дальнейшее преобразование вредных и токсичных для организма человека крупных и тяжелых частиц. Они попадают в легкие человека и постепенно начинают отравлять организм.

У современных автомобилей, отвечающих нормам Евро 5 и выше, такая ситуация невозможна. Так как на страже чистого выхлопа стоит специальный сажевый фильтр (DPF). Представляет собой специальное устройство в выхлопной системе, которое препятствует попаданию твердых частиц в атмосферу. История появления устройства фильтрации:

Как работает сажевый фильтр

Сажевый фильтр представляет собой специальную керамическую матрицу, пронизанную множеством параллельно расположенных каналов малого сечения, закрытых в шахматном порядке с одной или другой стороны.

Поэтому отработанные газы вынуждены проходить через пористые керамические стенки. В то время как они проходят через поры, происходит одновременное удерживание твердых частиц. Так выглядит забитый сажевый фильтр.

То есть с течением времени устройство забивается. Но в отличие от других фильтров в автомобиле замена этого элемента при плановых ТО не предусмотрена. Несмотря на это, очистку сажевого фильтра необходимо производить регулярно. Рассмотрим причины такого подхода.

Сажевый фильтр умеет самоочищаться или на языке сервисников «регенерироваться» (в литературе используется термин «регенерация» или «прожиг»). В процессе регенерации происходит два процесса:

Причины проблем с сажевым фильтром DPF

А если автомобиль эксплуатируется в условиях мегаполиса с «вечными» пробками в дороге до работы и обратно? Или присутствует потребность регулярных выездов за город. Такие режимы связаны с блокировкой возможностей прожига сажевого фильтра. Поэтому рано или поздно для восстановления работоспособности придется обращаться в сервис. Перечислим основные проблемы устройства при эксплуатации:

Загорелась лампочка системы сажевого фильтра

Как понять, что забит сажевый фильтр на дизеле? Первым признаком будет резкое падение мощности двигателя, невозможность его работы на высоких оборотах. То есть в один «прекрасный день» на приборной панели дизельного автомобиля загорается контрольная лампа забитого сажевого фильтра. Часто это событие вызывает приступ паники, активный поиск в интернете цен на замену или операцию по удалению. Второй приступ обычно наступает после осознания размера денежных затрат. Но лучше спокойно разобраться с тем, что означает сообщение от блока управления двигателем.

В большинстве случаев, если лампа загорелась в одиночестве — это означает засорение фильтра от 50 до 70% и необходимость в ближайшее время обеспечить автомобилю возможность «прожечь» сажевый фильтр. Для этого выполните отложенный «на потом» выезд за город, и автомобиль скажет Вам «спасибо», погасив страшную лампу или убрав сообщение.

Важно отметить, что затягивать с поездкой не стоит, так как при превышении степени засорения до 70% к уже горящей лампе добавится указание «check engine». В этом случае придется ехать в сервис и проводить одну из двух процедур: специальную сервисную регенерацию или очистку сажевого фильтра.

Очистка сажевого фильтра самостоятельно

Физически выполнить очистку сажевого фильтра без сервисного оборудования невозможно, но, несмотря на это, можно химически облегчить его естественную регенерацию.

В ассортименте компании LIQUI MOLY есть специальная присадка для уменьшения сажеобразования и облегчения прожига устройства Diesel Partikelfilter Schutz. Данный продукт создан специально для автомобилей, которые эксплуатируются в неблагоприятных условиях для самоочистки (прежде всего, городских условиях). С одной стороны этот инновационный продукт увеличивает полноту сгорания дизельного топлива и уменьшает образование сажи. С другой содержащиеся в нем компоненты облегчают окисление уже накопленных в сажевом фильтре частиц, за счет чего производят очистку сажевого фильтра в условиях обычной эксплуатации. Помните, профилактика проще и дешевле, чем лечение.

Если ситуация не была запущенной в плане забивки фильтрующей системы, то поможет своевременный визит в сервис. Там произведут очистку сажевого фильтра при помощи промывки специальным сервисным составом. Процедура полностью восстанавливает работоспособность сажевого фильтра.

Из всего вышесказанного следует, что проблем с сажевым фильтром и необходимостью его полной замены или частной очистки будет значительно меньше при правильном подходе к условиям эксплуатации дизельного автомобиля.
