Dual Pixel RAW
Что такое Dual Pixel RAW?
Dual Pixel RAW – это инновационная технология компании Canon, задействующая все фотодиоды 30,4-магапиксельного датчика изображения камеры EOS 5D Mark IV, созданного с использованием технологии Dual Pixel CMOS AF.

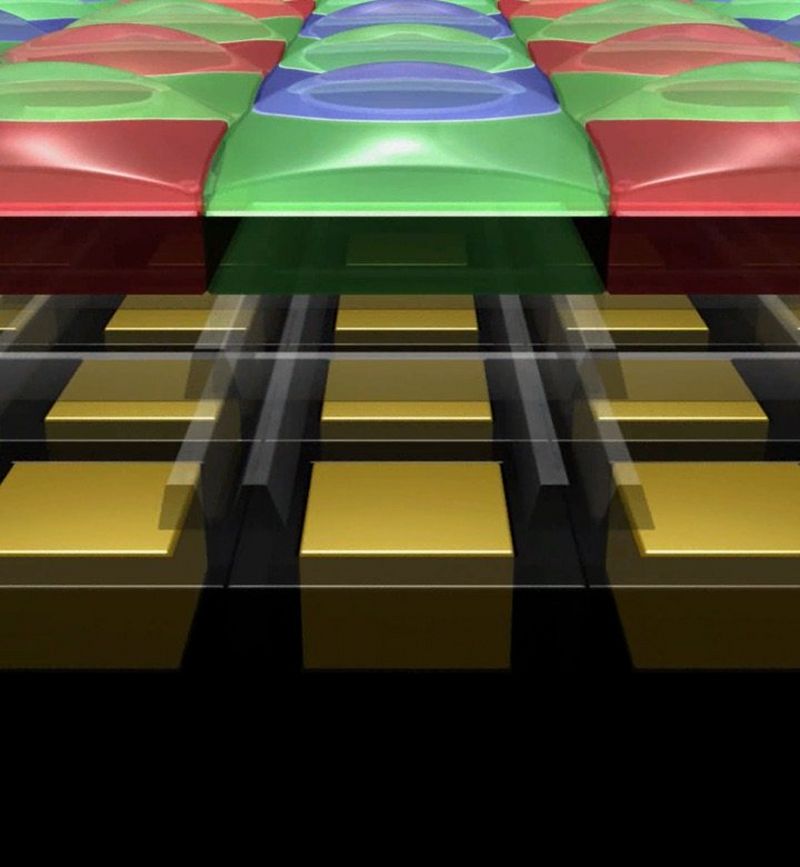

Каждый пиксель датчика изображения, использующего технологию Dual Pixel, состоит из двух фотодиодов. Подобное строение датчика изображения позволяет регистрировать сигналы А и Б от объекта съемки и обнаруживать разность фаз между ними, обеспечивая тем самым фокусировку по технологии Dual Pixel CMOS AF. При формировании снимка датчик изображения камеры задействует объединенную информацию об изображении, полученную по А и Б каналам. Данная технология позволяет фокусироваться и формировать снимок, используя один и тот же датчик изображения.
При использовании формата Dual Pixel RAW в полученном RAW-файле будет содержаться информация о двух изображениях. Одно изображение состоит из комбинированных данных, полученных по каналам А и Б, а второе учитывает только данные канала А. Это означает, что файл, созданный в формате Dual Pixel Raw, содержит в себе не только стандартное изображение, но и параллактическую информацию, которую можно измерить, а также экстраполированные данные о расстоянии до объекта съемки. Поскольку снимок, сделанный в формате Dual Pixel RAW содержит в себе два изображения, его размер будет вдвое больше, чем у стандартного RAW-файла.
Используя специальный инструмент Dual Pixel Raw Optimizer в программе Digital Photo Professional, пользователь сможет применить данные, содержащиеся в файле формата Dual Pixel RAW, для микронастройки положения зоны максимальной резкости.
Точная настройка изображения
Если какой-либо определенной части изображения не хватает резкости, (например, в области глаз объекта при портретной съемке) это можно легко исправить, внеся изменения в изображение и перенеся зону резкости в нужное место.
EOS 5D Mark IV. Часть 4. Dual Pixel RAW — что это?
Технология Dual Pixel CMOS AF используется в камерах Canon не первый год. Напомню, что в произведённых по данной технологии сенсорах изображения светочувствительные элементы имеют пару фотодиодов. Первоначально технология была призвана ускорить автофокусировку по матрице, используя фазовый принцип наведения на резкость. Об этом мы ещё поговорим в нашем обзоре.
Однако Canon EOS 5D Mark IV стал первой камерой в мире, которая способна записывать Dual Pixel RAW. В этом сыром формате сохраняется информация от отдельных фотодиодов каждого пикселя. Поэтому в RAW содержится некоторая информация о параллаксе: левый и правый фотодиоды «видят» мир по-разному. Конечно же, подобные файлы «весят» больше обычного — порядка 66 МБ, так как вмещают в себя два изображения. Скорость работы камеры с Dual Pixel RAW снижается.
Поэтому вторым пунктом в меню Canon EOS 5D Mark IV стоит именно включение/выключение этого формата записи. Так какие же преимущества даёт Dual Pixel RAW?
В Dual Pixel RAW записывается информация от левого и правого фотодиода каждого пикселя отдельно
Скажем сразу, что на момент написания обзора работать с Dual Pixel RAW можно было только в оригинальной программе Canon Digital Photo Professional 4. Однако возможности, которые открывают перед фотографом подобные RAW-файлы, как минимум удивляют.
Микрорегулировка изображения
Принцип работы этой функции мы так и не смогли выведать ни у представителей Canon, ни в интернете. То, что происходит в процессе «оптимизации Dual Pixel RAW» (именно так называется соответствующий пункт меню), скорее похоже на маленькое чудо. Уже после съёмки у фотографа появляется возможность подвинуть глубину резкости в кадре вперёд или назад.
Скриншоты в процессе обработки:
Величина коррекции оказывается совсем небольшой. При съёмке со 100-мм объективом с дистанции около метра подвинуть ГРИП удалось лишь на 1,5–2 мм в одну и в другую сторону. Это немного, но такой регулировки может оказаться достаточно для микроподстройки при минимальных промахах в автофокусировке, которые в реальной съёмочной практике не редкость.
Для эффективного применения функции «оптимизации Dual Pixel RAW» есть конкретные рекомендации, которые нам удалось запросить в Canon. Вот они:
o 50 мм: 1–10 м
o 100 мм: 2–20 м
o 200 мм: 4–40 м
Соблюдая эти правила, можно немного подкорректировать промах в фокусировке, например, при портретной съемке. На кадрах ниже я смог сделать резче ближний глаз модели уже после съемки.
Сдвиг резкости назад
Сдвиг резкости вперед
Сдвиг эффекта боке
Ещё более сюрреалистичной выглядит функция «сдвиг эффекта боке». Двигая ползунок в фоторедакторе, можно сдвигать фон относительно находящегося в фокусе объекта съёмки. Ощущение, что фотоаппарат «заглядывает за угол», за границу кадра. Безусловно, величина коррекции получается не слишком большой, однако она заметна на снимках.
Скриншоты в процессе обработки:
Как применять эту функцию на практике — решать вам. У нас же есть лишь одно предположение. Сдвиг боке может пригодиться, когда при съёмке в кадре случайно оказался мешающий объект, который частично закрыл собой основной объект съёмки. В редакторе можно получить эффект сдвига точки съёмки. Таким образом мешающий объект может быть передвинут.
Уменьшение паразитной засветки
После всех чудес, которые мы увидели в первых двух пунктах оптимизации Dual Pixel RAW, уменьшение паразитной засветки выглядит простой и прозаической функцией. Ведь при изменении точки съёмки меняется положение бликов и засветок в кадре. А магическое изменение точки съёмки мы уже видели в предыдущем пункте настройки.
Так выглядит снимок, если включить уменьшение паразитной засветки для всего кадра. Картинки от левых и правых фотодиодов каждого пикселя накладываются друг на друга. CANON EOS 5D MARK IV / (505) УСТАНОВКИ: ISO 160, F2, 1/80 S, 15.0 МБ
Примечательно, что боке при уменьшении паразитной засветки очень сильно меняется: оно становится контрастным, начинает «двоить». Одним словом, выглядит размытие непрезентабельно. Поэтому этот инструмент был дополнен функцией выделения зоны, к которой применяется уменьшение паразитной засветки. Тогда боке на остальной площади кадра остаётся нетронутым.
Скриншоты в процессе обработки:
Важно отметить, что эффективность инструмента не стоит переоценивать. Сильные пересветы он не убирает. Однако яркость одиночных бликов, а также засветки у ярких объектов можно заметно снизить.
Предварительные выводы о Dual Pixel RAW
На данный момент возможность работать с Dual Pixel RAW является скорее технологическим прорывом, нежели широко применимой на практике функцией. В процессе настройки вы можете выбрать лишь одну регулировку из трех. Нельзя одновременно сдвинуть боке и подстроить фокусировку для одного кадра. Сами границы коррекции сравнительно малы. На наш взгляд потенциал есть у микроподстройки фокуса. Эта функция может пригодиться портретным фотографам для идеального попадания в резкость при фокусировке на глазах модели. Также мы обращаем внимание читателей, что Dual Pixel RAW никак не влияет на разрешение снимка. Удвоения разрешения от применения двух раздельных фотодиодов не происходит.
Canon EOS 5D Mark IV. Неделя с экспертом
Dual Pixel RAW — что это?
Технология Dual Pixel CMOS AF используется в камерах Canon не первый год. Напомню, что в произведённых по данной технологии сенсорах изображения светочувствительные элементы имеют пару фотодиодов. Первоначально технология была призвана ускорить автофокусировку по матрице, используя фазовый принцип наведения на резкость. Об этом мы ещё поговорим в нашем обзоре.
Принцип устройства сенсора Dual Pixel CMOS.
Однако Canon EOS 5D Mark IV стал первой камерой в мире, которая способна записывать Dual Pixel RAW. В этом сыром формате сохраняется информация от отдельных фотодиодов каждого пикселя. Поэтому в RAW содержится некоторая информация о параллаксе: левый и правый фотодиоды «видят» мир по-разному. Конечно же, подобные файлы «весят» больше обычного — порядка 66 МБ, так как вмещают в себя два изображения. Скорость работы камеры с Dual Pixel RAW снижается.
Поэтому вторым пунктом в меню Canon EOS 5D Mark IV стоит именно включение/выключение этого формата записи. Так какие же преимущества даёт Dual Pixel RAW?
В Dual Pixel RAW записывается информация от левого и правого фотодиода каждого пикселя отдельно.
Скажем сразу, что на момент написания обзора работать с Dual Pixel RAW можно было только в оригинальной программе Canon Digital Photo Professional 4. Однако возможности, которые открывают перед фотографом подобные RAW-файлы, как минимум удивляют.
Микрорегулировка изображения
Принцип работы этой функции мы так и не смогли выведать ни у представителей Canon, ни в интернете. То, что происходит в процессе «оптимизации Dual Pixel RAW» (именно так называется соответствующий пункт меню), скорее похоже на маленькое чудо. Уже после съёмки у фотографа появляется возможность подвинуть глубину резкости в кадре вперёд или назад.
Скриншоты в процессе обработки:
Фотоблог 365
27 августа 2016 г.
Как работает новая технология Dual Pixel RAW и для чего она нужна
В недавно представленной фотокамере Canon EOS 5D Mark IV появилась новая функция — Dual Pixel RAW. Ранее были сделаны некоторые предположения о ее функционале, и, кажется, что будут придуманы другие способы ее использования, но сейчас хочется рассказать о том, для чего на самом деле предлагает использовать Dual Pixel RAW компания Canon.
Как уже стало понятно, никаких принципиальных изменений в пост-обработке не появилось. Новая функция только немного расширяет возможности для редактирования фотографий. Изначально многие сделали, что двойная запись позволит произвольно менять точку фокусировки. Конечно, в действительности, ничего такого нет. Dual Pixel RAW позволяет делать две вещи:
1) микро-подгонку фокуса;
2) сдвиг боке.
Эти слова означают именно то, что кажется. Зону нерезкости действительно можно «сдвинуть» влево и вправо на некоторое расстояние, которое зависит от нескольких факторов, например от расстояния до фона. Конечно, в связи с некоторым изменением ракурса, можно даже сказать, что меняется рисунок боке. Но это не совсем так. Объектив дает определенную картину, которую нельзя изменить.
Микро-подгонка фокуса работает примерно так же: появляется возможность выбрать чуть другую «точку съемки», которая возможно позволит изменить резкость в определенных зонах изображения. В этом ролике на 1:20 показана работа программы. Отчетливо видно, что есть всего два положения фокуса — по количеству кадров.
Оба эффекта можно увидеть в рекламном ролике на 1:48. На самом деле там их даже три. Последний пример показывает, что можно снижать паразитные эффекты от оптики, но даже в рекламе эффект показан как незначительный. Что будет на практике?
Вместе с данными изображения записывается информация о работе привода фокусировки. Такая информация дает возможность определять точку фокусировки проще. Не совсем понятно насколько много такой дополнительной информации сохраняется, ведь и в предыдущих моделях, в том числе и в компакт-камерах можно было посмотреть на какую точку сфокусировалась камера.
В общем и целом все это приводит к тому, что для качественного использования Dual Pixel RAW нужно выполнять ряд условий:
1) объектив с фокусным расстоянием более 50мм;
2) значение диафрагмы ниже f/5.6;
3) чувствительность ниже ISO 1600.
Для идеального результата рекомендуемое расстояние до объекта съемки должно укладываться в такие значения:
Для объектива 50 мм — дистанция 1-10 метров
Для объектива 100 мм — дистанция 2-20 метров
Для объектива 200 мм — дистанция 4-40 метров
Каждая двойная точка в Dual Pixel RAW формируется из двух разных фотоприемников (пикселов), которые расположены на матрице. Изначально технология использовалась для ускорения работы автофокуса. В данный момент камера 5D Mark IV позволяет записывать отдельные данные для получения фактически двух изображений для одного снимка. Со временем это может развиться, и появятся интересные алгоритмы обработки, которые анализируя зону резкости позволят менять силу применения эффекта в зависимости от «расстояния» до объекта, которое косвенно можно получить из двух разных кадров, снятых как бы с немного разных ракурсов. В теории это позволит очень легко определять зону размытия и размыть ее еще больше! Хотя производители портретных объективов с большой диафрагмой вряд ли будут прилагать усилия к развитию этой технологии.
К сожалению за дополнительные возможности приходится расплачиваться увеличенным объемом данных. При использовании Dual Pixel RAW фотоаппарат записывает два файла для одного снимка, поэтому место на карте памяти (и жестком диске) расходуется в два раза быстрее.
Купить Canon EOS 5D Mark IV можно в онлайн-магазинах Amazon, B&H, Adorama.
Технология Dual Pixel RAW в камере Canon EOS 5D Mark IV. Есть ли польза?
Canon EOS 5D Mark IV
Анонсированная в августе зеркальная фотокамера Canon EOS 5D Mark IV получила целый ряд усовершенствований по сравнению с предшественницей. Впрочем, большинство улучшений для такого класса камеры были вполне ожидаемыми, а сами улучшения можно назвать эволюционными.
Принципиально новое в зеркальных камерах встретить уже довольно сложно, но компании Canon все же удалось немного удивить фотографов.
Технология Dual Pixel RAW — это действительно что-то абсолютно невиданное, и ранее в камерах она не встречалась.
Что это за технология и для чего может быть использована?
Во многих системных современных камерах Canon используются светоприемные матрицы, где каждый пиксель состоит из двух отдельных фотодиодов A и B, информация с которых считывается раздельно.
Такое раздельное считывание позволяет реализовать быструю фазовую фокусировку Dual Pixel AF при помощи самой матрицы.
Каждый пиксель матрицы состоит из двух отдельных фотодиодов (технология Dual Pixel)
За счет этого в зеркальных камерах Canon обеспечивается высокоскоростная автофокусировка при видеосъемке и при съемке с использованием экрана для визирования (LiveView).
Обычно при формировании снимка информация с фотодиодов A и B каждого пикселя объединяется, но в Canon EOS 5D Mark IV реализовали также дополнительную возможность записи файлов в особом формате Dual Pixel RAW.
В файлах Dual Pixel RAW содержатся два «изображения». Первое изображение сформировано на базе информации из фотодиодов A, а второе — на базе объединения информации из фотодиодов A и B. Получается, что к обычному кадру добавляется информация о параллаксе.
Это позволяет осуществлять микроподстройку автофокуса, сдвигать боке (рисунок размытия в зоне нерезкости на кадре), уменьшать паразитные засветки. И все эти операции проводятся уже на отснятом кадре!
В теории все выглядит очень интересно, но попробуем Dual Pixel RAW на практике.
Как использовать Dual Pixel RAW?
На данный момент функция Dual Pixel RAW доступна только в камере Canon EOS 5D Mark IV. Для получения RAW-файлов формата Dual Pixel RAW необходимо в меню активировать соответствующую настройку.
Включение Dual Pixel RAW в камере Canon EOS 5D Mark IV
При этом возникают некоторые не очень приятные особенности:
Также очень важным моментом при работе с RAW-файлами Dual Pixel RAW является то, что дополнительная функциональность формата обеспечивается только в фирменном редакторе Digital Photo Professional (DPP).
А при использовании, например, популярного приложения Adobe Lightroom или RAW-конвертера Adobe Camera Raw файлы Dual Pixel RAW откроются (если установлены последние версии приложений), но функционально работа с ними не будет отличатся от работы с обычными RAW-файлами. Никаких дополнительных возможностей вы не получите.
По крайней мере, на данный момент ситуация именно такова.
Для получения большего эффекта от манипуляций с Dual Pixel RAW производитель приводит ряд рекомендаций. Они сводятся примерно к тому, чтобы при съемке обеспечивались небольшая глубина резкости (ГРИП) и существенное размытие фона.
Для файлов Dual Pixel RAW в редакторе Digital Photo Professional предусмотрен специальный режим обработки, в котором, собственно и осуществляются микроподстройка фокуса, сдвиг боке и подавление засветок.
Сдвиг точки фокусировки
Поэкспериментировав с несколькими файлами, должен сказать, что эффект от регулировки фокусировки настолько минимальный, что его очень трудно заметить. Да, при 100%-ном увеличении какое-то влияние ползунков видно, но оно очень незначительное и вряд ли дает реальную пользу фотографу.
Признаться, ожидал несколько большего. Если вы рассчитываете перевести фокусировку с одного глаза на другой на портретном фото (разве что глаза будут находиться практически на одном расстоянии по отношению к камере), выбрать нужный объект на макроснимке, «перевести резкость» с одного участка на другой на предметном фото, то это не тот случай. Подстройка фокуса действительно микроскопическая.
Регулировка боке
При регулировке сдвига боке сам рисунок зоны размытия не меняется. Получаемый эффект на фото можно сравнить с тем, что вы получили бы, сдвигая чуть-чуть камеру вправо или влево относительно изначальной точки съемки.
Влияние на итоговое изображение настройки незначительное.
Уменьшение паразитной засветкой
Проверить уменьшение паразитной засветки Dual Pixel RAW не удалось. Дело в том, что камера использовалась буквально несколько минут в рамках презентации Canon EOS 5D Mark IV в Украине, и среди полученных снимков у меня просто не оказалось подходящего кадра с засветкой.
Надо заметить, что регулировка засветки очень влияет на боке. Причем, влияние негативное. На кадре появляются неприятные двоения объектов в зоне нерезкости. Видимо, не зря в данном режиме доступна возможность выбора зоны на фото, к которой будет применяться эффект. Кстати, выбор зоны на фото предусмотрен и для регулировки сдвига боке.
Судя по полученным результатам, осмелюсь предположить, что Dual Pixel RAW не будет особо востребована. Мало кто станет мириться с недостатками (см. выше) и неудобствами (использование DPP), возникающими при работе с Dual Pixel RAW, ведь какой-то значимой выгоды фотографу использование технологии Dual Pixel RAW не дает.
Приятно, что производители фототехники добавляют новые интересные возможности для своей техники, но в данном случае ожидания, связанные с возможностями Dual Pixel RAW, оказались несколько завышенными.
