Дульный тормоз компенсатор для чего предназначен
Дульный тормоз-компенсатор и его назначение
По своему принципу действия дульные тормоза делятся на модели активного действия, реактивного действия и активно-реактивного действия.
Также дульные тормоза можно классифицировать по конструктивным признакам, которые значительным образом могут влиять на эффективность данных устройств. К основным таким конструктивным признакам относят: наличие или наоборот отсутствие диафрагмы (передней стенки); число рядов боковых отверстий; число камер; форму боковых отверстий. Дульный тормоз, у которого отсутствует диафрагма и передняя стенка, принято называть бескамерным. В то же время дульный тормоз, оснащенный диафрагмой, обеспечивает большую эффективность по сравнению с бескамерными устройствами за счет создания дополнительного тянущего усилия в направлении противоположном откату, это обеспечивается за счет удара истекающего порохового газа о диафрагму. В современном оружии наибольшее распространение получили одно и двухкамерные модели дульных тормозов, так как дальнейшее наращивание числа камер лишь несущественно повышает эффективность подобных устройств (не более 10 процентов), в то время как масса и габариты увеличиваются. Форма боковых отверстий может быть разной: прямоугольные или квадратные окна, продольные или поперечные щели, круглые отверстия. В этих случаях дульные тормоза называются соответственно – едиными, щелевыми или сетчатыми. В пределах каждой из камер такие отверстия могут располагаться в один или сразу в несколько рядов как по периметру, так и по длине дульного устройства.
Сегодня дульные тормоза очень активно и массово применяются в стрелковом оружии. Одна из причин их широкого применения конструкторами – простота устройства, которая сочетается в них с высокой эффективностью действия. В автоматическом оружии наших дней дульными тормозами оснащаются крупнокалиберные пулеметы и малокалиберные пушки с целью уменьшения действия отдачи на станок, а также самозарядные и штурмовые винтовки, автоматы, пистолеты-пулеметы, высокоточные крупнокалиберные винтовки под мощные патроны.
Автомат АК-74 обладал заметно более улучшенным дульным тормозом-компенсатором, ставшим длинным и двухкамерным устройством. Первая камера ДТК данного автомата представляла собой цилиндр, предназначавшийся для выхода пули, также он имел три выходных отверстия для пороховых газов и две щели, размещенные возле диафрагмы. Вторая камера компенсатора обладала несколько отличающимся устройством – два широких окна, а спереди – та же диафрагма для выхода пули. Подобные изменения конструкции позволили добиться повышения тактико-технических характеристик автомата. В частности, положительным образом сказались на точности стрельбы и балансировке, одновременно с этим улучшилась и маскировка стрелка, так как вспышки пламени в момент выстрела стало очень трудно заметить. В том или ином виде подобная конструкция, равно как и ее модификации (ДТК 1-4), используются в автоматах Калашникова и в наши дни.
Что такое ДТК
ДТК и его назначение
• Устройство осевого действия – существенно снижают энергию отдачи по оси ствола карабина, винтовки, автомата либо орудия при выстреле. С учетом работы лишь в продольном направлении их принято называть дульный тормоз. Достаточно широко используются в артиллерии.
Принцип действия
ДТК по принципу действия подразделяются:
Классификация
Дульные тормоза могут дополнительно классифицироваться:
• По количеству камер: от бескамерных до многокамерных;
• По количеству и размещению отверстий: многорядные либо однорядные;
• По форме отверстий: сетчатые, щелевые, оконные.
В наше время популярностью пользуются однокамерные и двухкамерные дульные тормоза. Применение в устройстве большего числа камер значительно увеличивает размер и вес, а его эффективность практически не улучшается.
Исследования в области использования дульного тормоза велись еще в 30-х годах 20 века, до начала Второй Мировой войны. В течение которой устройства успешно применялись как на артиллерийских орудиях: пушках, гаубицах, так и на ручном стрелковом оружии, например, пистолете-пулемете Шпагина.
Дульные устройства просты в использовании и обладают высокой надежностью. Изготавливают их обычно из цельной металлической заготовки. Дополнительно наносится защитное покрытие.
ДТК-ЗТ и ДТ “ТУРБО”, обзор
Теория.
Все устройства, подобные ДТК-ЗТ, работают по следующему принципу: газы перед тем, как очутиться снаружи, расширяются в устройстве, при этом падает их давление и температура. Эффективность устройства повышается при последовательном расположении нескольких камер. Пороховые газы, двигаясь вслед за пулей, последовательно расширяясь и охлаждаясь в камерах, постепенно теряют свою энергию, существенно снижая звуковое давление на выходе устройства.
Предварительное расширение и охлаждение газов не только уменьшает звук, но убирает вспышку и отдачу.
Типы устройств
ДТК-ЗТ (дульный тормоз компенсатор – закрытого типа), предназначен для устранения отдачи, вспышки, а также снижения уровня звука выстрела.
ДТК-ЗТ исключает воздействие пороховых газов на пулю, после вылета ее из ствола, отсекая их – тем самым повышается точность выстрела.
ДТ (дульный тормоз), предназначен для снижения отдачи, вспышки выстрела. Дульный тормозом не снижает уровень звука выстрела, а только перенаправляет его от стрелка, делая стрельбу более комфортной.
«NIKOLS» предлагает следующие виды глушителей – обычный и полуинтегрированный.
ДТК-ЗТ «КЛАССИКА» – устанавливается на срезе ствола, тем самым практически полностью выступает за его срез.
Преимущества модели “ПОЛУИНТЕГРАЛ” по отношению к модели «КЛАССИКА»:
Установка ДТК-ЗТ и ДТ на оружие
а) при отсутствии мушки возможна установка ДТК-ЗТ «КЛАССИКА» и ДТК-ЗТ «ПОЛУИНТЕГРАЛ»
б) при наличии мушки – только ДТК-ЗТ «КЛАССИКА»
а) цанговое крепление с резьбой под установку ДТК-ЗТ или дульного тормоза ДТ «Турбо»;
б) крепление в обход мушки с резьбой под установку ДТК-ЗТ или ДТ «Турбо»;
Снижение уровня звука выстрела ДТК-ЗТ «Nikols» составляет 27-35 ДБ, что позволяет не использовать индивидуальные средства зашиты слуха.
Используемые материалы
Корпус и некоторые элементы приборов выполнены из сплава Д16Т (из этого материала делают ствольные коробки, детали самолетов и др.). Д16Т – имеет низкий вес по отношению к титану в 2 раза, а к стали в 3 раза. При этом сплав обеспечивает достаточную надежность благодаря своим физико-химическим свойствам. Одним из важных параметров Д16Т является его теплопроводность – это очень важно, чтоб быстро охладить прибор! Эффективность работы прибора снижается пропорционально повышению температуры.
Резьбы и некоторые узлы, элементы прибора, изготавливаются из титана.
Данное сочетание материалов обеспечивает долговечность и высокую надежность.
Приборы, выполненные полностью из титана целесообразно применять при “тяжёлых” условиях эксплуатации, (интенсивная стрельба продолжительное время). При этом эффективность снижения уровня звука выстрела падает, пропорционально повышению температуры. Титан имеет низкую теплопроводность по отношению к сплаву Д16Т, а это один из главных параметров, а также большую плотность, что приводит к значительному повышению массы прибора.
Поэтому не целесообразно применять титан для изготовления приборов, если не предполагается использовать его в тяжелых условиях.
Выбор ДТК-ЗТ.
Каждый хочет иметь устройство максимально эффективное, но при этом миниатюрное в размерах и легкое по весу.
Для снижения уровня звука выстрела необходимо произвести расчет параметров.
Рассмотрим на примере: патрона калибра 22 Lr, который имеет навеску пороха 0,1 гр., и патрона калибра 308 который имеет навеску 3,0 гр. При сгорании пороха они создадут разное количество газа.
При выборе ДТК-ЗТ нужно руководствоваться здравым смыслом и исходить из компромисса между эффективностью и габаритами.
Кому нужен прибор с очень высокой эффективностью, у которого корпус имеет длину 1 метр, диаметр 30 сантиметров и вес в 10 кг?
Для справки: снижение уровня звука на 3 ДБ соответствует снижению звука в 2 раза, на 5 ДБ-в три раза, а на 10 ДБ – в 10 раз.
Исходя из вышеизложенного можно рекомендовать:
ДТ (Дульный тормоз) “Турбо”.
Дульный тормоз является самостоятельным изделием и не относится к Дульному тормозу компенсатору закрытого типа (глушителю).
Дульный тормоз «ТУРБО» не снижает звук выстрела, но уменьшает отдачу и компенсирует подброс ствола, тем самым улучшается кучность, а звук выстрела “уходит за пулей”, а не в стороны. т.е. происходит рассеивание звука, в сторону выстрела.
Дульный тормоз «ТУРБО» выполняет следующие функции:
Поэтому выбор модели ДТК-ЗТ и дульного тормоза остается за Вами.
Дульные устройства
Автор: Евгений Беляков
В последнее время наметилась нехорошая тенденция: часто любому дульному устройству (вплоть до гранатомёта) приписывается аббревиатура ДТК. Давайте разберемся, какими же они бывают и для чего нужны. В первой части статьи рассмотрим наиболее универсальные их типы, во второй — познакомимся с более узкоспециализированными конструкциями.
Итак, основных типов дульных устройств всего два: компенсирующие устройства и пламегасители. Нередко функции совмещаются, но для начала рассмотрим их в чистом виде.
Дульное компенсирующее устройство — это устройство для снижения отдачи ствола или его увода за счет отвода части пороховых газов в боковом направлении и уменьшения их расхода на дульном срезе. В некоторых источниках все такие устройства называют дульными тормозами, однако, ссылаясь на ГОСТ по терминологии, уверенно заявляю — это неверно.
Существует три типа таких устройств:
* Осевого действия (дульные тормоза) — компенсируют исключительно силу отдачи в продольном направлении; применяются, как правило, в случаях, когда опрокидывающий момент незначителен по сравнению с силой отдачи (ПТРД, крупнокалиберные винтовки);
* Поперечного действия (дульные компенсаторы) — компенсируют поперечный опрокидывающий момент; применяются редко, самый известный пример — АКМ;
* Комбинированного действия (дульные тормоза-компенсаторы, ДТК) — компенсируют как продольную силу, так и опрокидывающий момент; на сегодняшний день нашли самое широкое применение.
По принципу действия дульные компенсирующие устройства разделяют на:
* Активного действия — используется сила давления газов на мембрану, расположенную в некотором отдалении от ствола;
* Реактивного действия — используется сила реакции газов, отводимых в противоположном направлении; несмотря на эффективность, редко применяются в ручном оружии, поскольку повышают загазованность пространства у головы стрелка;
* Активно-реактивного действия — используются оба этих принципа;
* Распылительного действия — используется распыление пороховых газов через отверстия в стволе до момента выхода пули для уменьшения их расхода через дульный срез (в настоящее время почти не применяется);
* Расширительного действия — используется охлаждение пороховых газов при расширении для уменьшения скорости их выхода.
А для чего нужен пламегаситель? При выстреле раскалённые пороховые газы и частицы непрогоревшего пороха создают вспышку, которая демаскирует положение стрелка. Пламегаситель — это устройство для уменьшения вспышки от выстрела. Такое устройство должно обеспечивать догорание пороховых частиц в пределах своей каморы и/или эффективное охлаждение истекающих газов. Наиболее распространённые варианты пламегасителей: конический и щелевой.
В коническом пламегасителе охлаждение пороховых газов происходит за счёт расширения в коническом раструбе. Такое устройство увеличивает силу отдачи на 5-15%.
В щелевом пламегасителе охлаждение происходит за счет распыления части газовой струи через продольные щели. На силу отдачи он практически не влияет.
Существуют устройства комбинированного действия, в которых сочетаются оба принципа.
В случае, когда газы содержат большое количество непрогоревшего пороха (например, при использовании мощного патрона в сочетании с коротким стволом), и пламегаситель классической конструкции не может эффективно погасить вспышку, в его конструкцию включается догоратель — камера небольшого объема непосредственно за дульным срезом, в которой задерживаются и догорают пороховые частицы. Помимо основной функциональности, догоратель является частным случаем ДТ расширительного действия. Конический пламегаситель с догорателем применен, например, в автомате АКС74У.
А можно ли совместить функции различных устройств? Можно, но не все они будут эффективными.
Например, попытки создать комбинированное устройство на основе конического пламегасителя предпринимались — но почти все они не увенчались успехом.

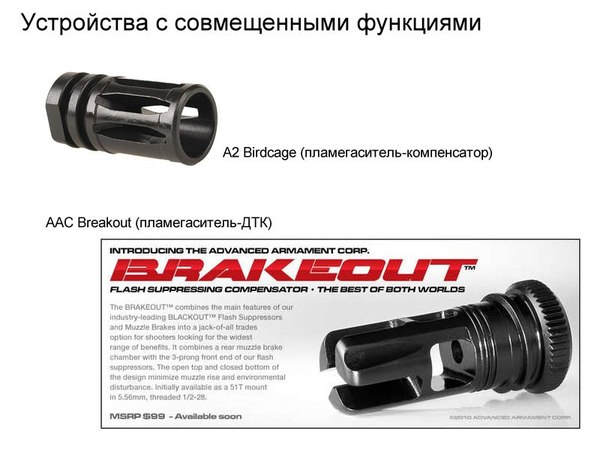

Объединение же щелевого пламегасителя с функциями компенсатора вполне эффективно — для этого щели в верхней его части делают шире или располагают их чаще. Объединить щелевой пламегаситель и дульный тормоз тоже можно — но в ущерб эффективности в каждой из двух ипостасей. Впрочем, на рынке оружейного тюнинга такие устройства тоже встречаются.
Наиболее эффективным решением в случаях, когда требуется совместить функциональность ДТ и и пламегасителя, стали многокамерные системы с догорателем. Такие устройства широко применяются в современном оружии; к ним, например, относится двухкамерный дульный тормоз-компенсатор АК74, оснащенный камерой догорания.
Разнообразие дульных устройств не ограничивается компенсирующими устройствами и пламегасителями, однако все прочие типы распространены значительно меньше ввиду достаточно узкой специализации. Рассмотрим поподробнее и их.
Локализатор — устройство для направления пороховых газов в строго заданном направлении. Такие устройства часто применяются в авиации, и вот почему: попадание пороховых газов на алюминиевую обшивку приводит к быстрой её коррозии; попадание же их в воздухозаборник двигателя может привести к помпажу. Поэтому авиапушки и оснащают локализаторами, направляющими газы либо на стальные щитки, прикрывающие обшивку, либо просто в сторону. Нередко локализаторы выглядят как дульные тормоза и действительно снижают отдачу, но это не главное их предназначение.
Глушитель — как можно понять из названия, призван заглушить звук выстрела. Достигается это, как правило, постепенным расширением пороховых газов и плавным их перетеканием между камерами, либо завихрением потока. В качестве дополнительной меры иногда применяется охлаждение газов при помощи теплопоглощающего материала. Наиболее эффективны глушители при использовании дозвуковых патронов, но даже в этом случае они не обеспечивают полной бесшумности: хорошим результатом считается, если звук выстрела неразличим на дистанции применения.
Если же пуля достигает скорости звука, вслед за ней образуется ударная волна, заглушить которую глушитель не в состоянии. Но это не значит, что нельзя использовать глушитель с обычными патронами. В пистолетах ПБ и АПБ применена техническая хитрость, позволяющая использовать стандартные патроны 9х18ПМ в качестве дозвуковых: часть газов из канала ствола стравливается в полость глушителя, и пуля не достигает скорости звука.
И даже в случае, когда скорость пули выше скорости звука, применение глушителя может быть оправдано. В этом случае звук, создаваемый пулей в полёте и при попадании в цель, оказывается громче, чем звук выстрела, и определить на слух направление, откуда ведется огонь, становится невозможно.
В настоящее время такие устройства практически не применяются. Бесствольные варианты представляют собой направляющую для трубчатого хвостовика гранаты. Хорошо известен пример штатной установки такого устройства — югославский карабин M59/66 (местный вариант СКС) оснащался гранатомётом, часто принимаемым за дульный тормоз.
Дульные насадки для гладкоствольных ружей (дульные сужения, дульные расширения, «парадокс») — как правило, служат для изменения характера разлёта дроби. Особняком стоит насадок «парадокс», представляющий собой дульное сужение с нарезами: он позволяет существенно повысить кучность при стрельбе пулей.
