Dvi и dvi в чем разница между
Отличия dvi и dvi d
Наряду с hdmi кабелем, dvi стоит в линейке самых распространённых интерфейсов для передачи данных с одного монитора на другой. При этом второй имеет разновидности. В этом случае часто встаёт вопрос о различии dvi и dvi d. Разберём, в чём их основные отличия.
dvi и его характеристики
Просто dvi и подвид d нельзя рассматривать как отдельные компоненты для сравнивания, ведь второй является лишь подкатегорией первого. В целом это интерфейс для передачи видеоданных с одного монитора на другой (зачастую это телевизор и пк).
Справка! Интерфейс dvi имеет два подвида: i и d.
Если говорить о данном интерфейсе, то логичнее сравнивать два его подвида, так как сравнивать подвид d с дивиай некорректно.

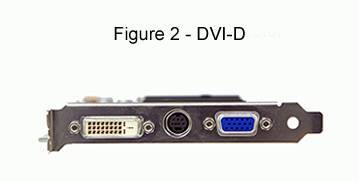

Что такое dvi d
Данный подвид выполняет общую функцию – передача видеосигнала. Эти данные могут быть переданы в двух форматах: цифровом и аналоговом. Кабель подкатегории d предназначен для передачи данных в цифровом формате. Он имеет две разновидности:
Однако оба этих подвида категории d имеют функцию передачи видео только в цифровом формате.

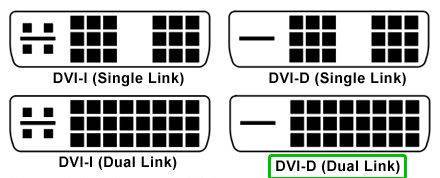

В чём разница и сходство этих интерфейсов
Как уже упоминалось, рассматривать разницу просто dvi и d некорректно, так как второй является разновидность первого. В этом случае под первым часто подразумевается тип I. При таком раскладе очень просто определить их разницу.
Разница очевидна. I тип даёт возможность цифровой и аналоговой формы трансляции, в то время как D тип – только в цифровой.
Сходство заключается в основной функции – передаче видеосигнала между девайсами.

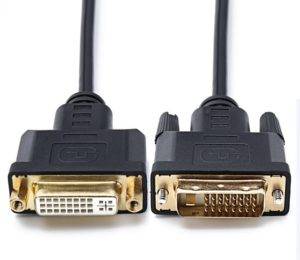

Когда нужен просто dvi, а когда d
Напомним, что под простым dvi в данном случае мы подразумеваем подвид i. Интерфейс I типа является универсальным, и подходит для аналогового и цифрового экрана. D тип подходит только для цифрового. Для комфортного использования целесообразно приобретать универсальный тип I, или подобрать кабель, соответствующий типу монитора. Но при условии, что вы не собираетесь в ближайшее время покупать новый монитор.
Совет! Более комфортный в использовании универсальный тип i.
Всё про DVI (DVI-A, DVI-I, DVI-D) что это, характеристики, распиновка, совместимость, достоинства и недостатки разъема
В данной статье мы подробно расскажем о разъеме DVI, который можно встретить во многих мониторах, телевизорах и другой технике. Немного углубимся в историю этого популярного интерфейса, а также разберемся в его видах и особенностях. А еще обязательно сравним DVI-разъем с некоторыми прогрессивными интерфейсами. Эта информация станет полезна многим пользователям, а также упростит процесс работы с техникой и позволит избежать различных сложностей при работе.
Что такое DVI-выход?
Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.
Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.
История DVI разъема
В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.
Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».
Особенности DVI
Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.
В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.
Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.
Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.
Виды DVI выходов
Пользователь может столкнуться с несколькими видами выходов. Среди них:
Поэтому несложно догадаться, что выходы имеют определенные отличия. Кроме отличий в конструкции, они также имеют несоответствия и в особенностях. Часто поднимается вопрос в разнице между Single link и Dual link. В них есть немало отличий. Оба варианта отличаются друг от друга количеством контактов. Двойной линк использует при работе все двадцать четыре контакта. А сингл линк, который переводится как одиночный, имеет всего восемнадцать контактов. Если пользователю нужно большее разрешение, то ему больше подходит первый вариант. Сингл линк подойдет для устройств, которые имеют разрешение 1920 на 1080. С ним возможности пользователи становятся намного меньше.
DVI-A выход
Данный выход предполагает только возможность аналоговой передачи. Дополнительная буква дает возможность пользователю догадаться, что «А» — означает аналоговый. Разъем представляет собой вилку в кабеле или переходнике, которая позволяет произвести подключение видеоустройств (аналоговых) к выходу типа DVI-I.
DVI-I выход
Этот разъем бывает двух типов: Single link и Dual link. Первый вариант очень востребован и распространен. Дополнительная буква I сообщает пользователю о том, что он является интегрированным. Выход довольно часто используют для цифровых дисплеев и видеокарт. Особенности данного выхода заключаются в том, что в нем объединены сразу два канала передачи. В устройстве совмещен цифровой и аналоговый каналы. Они не зависят друг от друга, поэтому одновременно не работают. В задачу прибора входит решить самостоятельно, благодаря чему он будет функционировать. Разъем Dual link с буквой I передает аналоговый сигнал. У него есть целых два цифровых канала. Это позволяет пользователю добиться намного лучшего качества изображения и расширить свои возможности.
DVI-D выход
Здесь буква «D» сообщает об английском слове Digital, которое можно перевести – цифровой. В этом варианте нет аналогового канала. При этом разъеме происходит только цифровая передача. Как и в предыдущих выходах здесь идет разделение на одиночный и двойной. Single link немного ограничит пользователя. Разрешение не сможет превышать более 1920 на 1200 (при частоте 60 Гц). В этом варианте только один цифровой канал. Пользователь не сможет подключить аналоговый монитор, а также радоваться технологии под названием nVidia 3D Vision. Зато Dual link поможет смотреть на мониторе 3Д, увеличивая возможности пользователя. Здесь два цифровых канала.
DVI-I и DVI-D в чем же принципиальная разница?
DVI-I поддерживает и цифровую и аналоговую передачу данных, а DVI-D только цифровую.
Совместимость DVI разъемов
DVI-A будет иметь совместимость только с DVI-A. Для передачи аналогового сигнала. Что касается DVI-D, то обеспечивает передачу только цифрового видео контента. Его совместимость возможна только с DVI-D. Далее следует упомянуть универсальное решение, которое пойдет для самых разных устройств. Это идет речь о DVI-I. В некоторых случаях можно использовать переходники. Но это возможно только тогда, когда это предусмотрено производителем того или иного прибора.
Переходник помогает решить проблему, но может повлиять на качество изображения. Видов этих устройств довольно много. Встречаются следующие: DVI – HDMI, VGA – DVI и другие востребованные устройства. Кабели DVI-D и DVI-I могут работать в двойном режиме (дуал линк). В этом случае пропускная способность удваивается. Для этого применяется дополнительные контакты. Такое решение дает возможность передать гораздо больше информации, что благоприятно отражается на частоте и изображении монитора, которые становятся выше. Если необходимость воспользоваться технологией nVidia 3D Vision, то дуал линк просто необходим в обязательном порядке. Также, стоит знать, что крупные ЖК-мониторы, имеющие большое разрешение, совместимы с разъемом DVI-D Dual-Link.
Распиновка DVI выходов
Сравнение DVI разъема с HDMI и Display Port
Первенство среди разъемов сейчас находится у DP — у display port. Он сменил довольно быстро предыдущие разработки. Он отличается прекрасной пропускной способностью, а также пользователь получает намного больше новых возможностей. Прибор позволяет не терять в качестве, а также выделяется небольшими размерами. Он уже начал понемногу вытеснять dvi и hdmi. Однако еще далеко не все мониторы имеют именно те разъемы, которые бы подошли к этой новинке.
Пока произойдут изменения в системе их производства, придется ждать довольно долго. Большинство производителей не спешат использовать для своей техники это устройство. Поэтому даже во многих современных и популярных моделях еще не встретить DP. Поэтому у dvi и hdmi еще не все потеряно. Последний вариант отлично справляется с передачей цифрового видео вместе со звуком. Прибор можно встретить в популярных и новых моделях техники. Этот интерфейс поможет получить высокое разрешение. Каждый год появляются улучшенные версии, которые имеют не только отличную пропускную способность, но и дают пользователю намного больше возможностей. Звук и видео не ухудшаются в качестве даже при длине кабеля в 10 метров. Разъем dvi также остается известным и востребованным. Его можно встретить на многих устройствах, так как производители предпочитают отдавать ему свое предпочтение благодаря его универсальности.
DVI-I и DVI-D: в чем разница и что лучше
Интерфейс DVI, а также соответствующие ему разъемы, появился в далеком 1999 году. Тогда возникла необходимость в новом цифровом интерфейсе, который можно было бы использовать для подключения к компьютеру жидкокристаллических мониторов.
Но, в то время все еще использовались ЭЛТ-мониторы, которые требуют аналогового подключения. Поэтому, для сохранения обратной совместимости в интерфейс DVI была заложена возможность передавать как цифровой, так и аналоговый сигнал. Таким образом появилось три версии интерфейса: DVI-A, DVI-I и DVI-D. Сейчас вы узнаете, в чем разница между этими версиями интерфейса DVI и что лучше выбрать.
Разъем DVI-A
DVI-A (A – от слова Analog или аналоговый) – это полностью аналоговая версия интерфейса DVI. По интерфейсу DVI-A передается исключительно аналогового видеосигнал, который соответствует стандарту SVGA. Это означает, что если на видеокарте есть только DVI-A разъем, то ее можно подключить к тем мониторам, которые умеет принимать аналоговый сигнал. Если у монитора DVI-D разъем или другой цифровой интерфейс, например, HDMI, то подключить такой монитор не получится. По крайней мере без использования активных переходников, которые умеют конвертировать аналоговый сигнал в цифровой.
Для подключения монитора через DVI-A чаще всего используют специальный кабель, со встроенным переходником на VGA. У такого кабеля с одной стороны распаян разъем DVI-A, а с другой VGA.
Также для подключения может использоваться переходник с DVI-A на VGA. Такой переходник можно подключить к видеокарте после чего монитор можно будет подключить обычным VGA кабелем.
Впрочем, сейчас разъем DVI-A является редкостью. Он давно устарел и его можно встретить только на старых видеокартах и компьютерах. На современных моделях обычно используется DVI-I или DVI-D.
Разъем DVI-D
DVI-D (D – от слова Digital, цифровой) – это полностью цифровая версия интерфейса DVI. По интерфейсу DVI-D передается исключительно цифровой видеосигнал. Поэтому, если на видеокарте присутствует только DVI-D разъем, то к такой видеокарте можно будет подключить только мониторы с поддержкой цифрового сигнала (например, мониторы с DVI-D, DVI-I или HDMI разъемами). Если же монитор поддерживает только аналоговый сигнал (например, на мониторе есть только VGA-разъем), то подключить такой монитор к видеокарте с DVI-D не получится. Как и в предыдущем случае, эту проблему можно решить использованием активного переходника, который будет конвертировать цифровой сигнал с видеокарты в аналоговый.
Интерфейс DVI-D может работать в двух режимах: Single link (одинарный режим) и Dual link (двойной режим). В одинарном режиме для передачи цифрового сигнала используется четыре витых пары, а максимальное разрешение экрана составляет 1920?1080 (75 Гц) или 1920?1200 (60 Гц). При использовании двойного режима разрешение экрана может составлять 2048?1536, 2560?1600 или 2560?1080. DVI-D работал в двойном режиме он должен поддерживаться видеокартой и монитором, также для работы Dual link необходим кабель с соответствующим количество проводников.
Для подключения монитора к видеокарте с DVI-D выходом обычно используют стандартный DVI-D кабель (Single Link или Dual Link). У такого кабеля с двух сторон распаян разъем DVI-D.
Также для подключения могут использоваться переходники с DVI-D на HDMI или другие цифровые интерфейсы. Например, к видеокарте с DVI-D можно подключить переходник с DVI-D на HDMI после чего монитор можно будет подключить с помощью HDMI кабеля.
Сейчас DVI-D является одним из наиболее распространённых интерфейсов на современных видеокартах. Например, компания NVIDIA начиная с 10-поколения видеокарт GeForce GTX отказалась от использования DVI-I. Поэтому если вы купите видеокарту NVIDIA GeForce GTX 10-го или 20-поколения, то там будет именно DVI-D. Аналогичная ситуация и с видеокартами AMD Radeon. На последних моделях этих видеокарт также используется исключительно DVI-D разъем.
Также нужно отметить, что несмотря на широкую распространенность, популярность DVI-D падает. В последнее время производители видеокарт все чаще переходят на использование более современных интерфейсов и компактных разъёмов (например, на HDMI и Displayport). Поэтому сейчас видеокарты вообще без DVI-разъема далеко не редкость.
Разъем DVI-I
DVI-I (I – от слова Integrated, совмещенный) – это версия интерфейса DVI, которая совмещает в себе цифровую и аналоговую передачу сигнала. Фактически, разъем DVI-I представляет собой слияние аналогового DVI-A и цифрового DVI-D. Если на видеокарте есть DVI-I выход, то это означает, что к ней можно подключать как аналоговые мониторы (например, по DVI-A или VGA кабелю), так и цифровые мониторы (например, по DVI-D или HDMI кабелю). DVI-I – это универсальное решение, которое открывает максимально широкие возможности для подключения монитора к видеокарте компьютера.
Также, как и DVI-D, в цифровом варианте DVI-I есть два режима работы, которые различаются поддерживаемым разрешением. Это Single link или одинарный режим, который поддерживает разрешения до 1920?1080 (75 Гц) или 1920?1200 (60 Гц), и Dual Link, который поддерживает разрешения до 2560?1600.
Если видеокарта оснащается разъемом DVI-I, то способ подключения зависит в основном от возможностей монитора. Если у вас монитор с цифровым DVI-D входом, то вы можете подключить его при помощи обычного DVI-D кабеля (Single Link или Dual Link). Также к такому разъему можно подключить переходник на HDMI, после чего подключить монитор с помощью HDMI-кабеля. В общем, все как в случае с DVI-D.
Если же на мониторе есть только аналоговый вход (например, только VGA), то вы можете подключить к DVI-I переходник на VGA, после чего подключить монитор с помощью обычного VGA-кабеля.
Также в продаже есть кабели с интегрированным переходником. У таких кабелей с одной стороны DVI-I для подключения к видеокарте, с другой стороны VGA для подключения к монитору. Такие кабели также отлично работают.
Несколько лет назад DVI-I являлся основным разъемом и им оснащались почти все выпускаемые видеокарты.
Но, сейчас данный разъем понемногу устаревает и уступает место DVI-D, HDMI и Displayport.
Чем отличается DVI-I и DVI-D
В заключении статьи можно подвести некоторые итоги и выделить основные отличия разъемов DVI-I и DVI-D:
VGA, DVI, HDMI, DisplayPort — какой видеовыход лучше? Чем отличаются?
DVI-I и DVI-D: в чем разница и что лучше
Интерфейс DVI, а также соответствующие ему разъемы, появился в далеком 1999 году. Тогда возникла необходимость в новом цифровом интерфейсе, который можно было бы использовать для подключения к компьютеру жидкокристаллических мониторов.
Но, в то время все еще использовались ЭЛТ-мониторы, которые требуют аналогового подключения. Поэтому, для сохранения обратной совместимости в интерфейс DVI была заложена возможность передавать как цифровой, так и аналоговый сигнал. Таким образом появилось три версии интерфейса: DVI-A, DVI-I и DVI-D. Сейчас вы узнаете, в чем разница между этими версиями интерфейса DVI и что лучше выбрать.
Разъем DVI-A
DVI-A (A – от слова Analog или аналоговый) – это полностью аналоговая версия интерфейса DVI. По интерфейсу DVI-A передается исключительно аналогового видеосигнал, который соответствует стандарту SVGA. Это означает, что если на видеокарте есть только DVI-A разъем, то ее можно подключить к тем мониторам, которые умеет принимать аналоговый сигнал. Если у монитора DVI-D разъем или другой цифровой интерфейс, например, HDMI, то подключить такой монитор не получится. По крайней мере без использования активных переходников, которые умеют конвертировать аналоговый сигнал в цифровой.
Для подключения монитора через DVI-A чаще всего используют специальный кабель, со встроенным переходником на VGA. У такого кабеля с одной стороны распаян разъем DVI-A, а с другой VGA.
Также для подключения может использоваться переходник с DVI-A на VGA. Такой переходник можно подключить к видеокарте после чего монитор можно будет подключить обычным VGA кабелем.
Впрочем, сейчас разъем DVI-A является редкостью. Он давно устарел и его можно встретить только на старых видеокартах и компьютерах. На современных моделях обычно используется DVI-I или DVI-D.
Разъем DVI-D
DVI-D (D – от слова Digital, цифровой) – это полностью цифровая версия интерфейса DVI. По интерфейсу DVI-D передается исключительно цифровой видеосигнал. Поэтому, если на видеокарте присутствует только DVI-D разъем, то к такой видеокарте можно будет подключить только мониторы с поддержкой цифрового сигнала (например, мониторы с DVI-D, DVI-I или HDMI разъемами). Если же монитор поддерживает только аналоговый сигнал (например, на мониторе есть только VGA-разъем), то подключить такой монитор к видеокарте с DVI-D не получится. Как и в предыдущем случае, эту проблему можно решить использованием активного переходника, который будет конвертировать цифровой сигнал с видеокарты в аналоговый.
Интерфейс DVI-D может работать в двух режимах: Single link (одинарный режим) и Dual link (двойной режим). В одинарном режиме для передачи цифрового сигнала используется четыре витых пары, а максимальное разрешение экрана составляет 1920×1080 (75 Гц) или 1920×1200 (60 Гц). При использовании двойного режима разрешение экрана может составлять 2048×1536, 2560×1600 или 2560×1080. DVI-D работал в двойном режиме он должен поддерживаться видеокартой и монитором, также для работы Dual link необходим кабель с соответствующим количество проводников.
Для подключения монитора к видеокарте с DVI-D выходом обычно используют стандартный DVI-D кабель ( Single Link или Dual Link ). У такого кабеля с двух сторон распаян разъем DVI-D.
Также для подключения могут использоваться переходники с DVI-D на HDMI или другие цифровые интерфейсы. Например, к видеокарте с DVI-D можно подключить переходник с DVI-D на HDMI после чего монитор можно будет подключить с помощью HDMI кабеля.
Сейчас DVI-D является одним из наиболее распространённых интерфейсов на современных видеокартах. Например, компания NVIDIA начиная с 10-поколения видеокарт GeForce GTX отказалась от использования DVI-I. Поэтому если вы купите видеокарту NVIDIA GeForce GTX 10-го или 20-поколения, то там будет именно DVI-D. Аналогичная ситуация и с видеокартами AMD Radeon. На последних моделях этих видеокарт также используется исключительно DVI-D разъем.
Также нужно отметить, что несмотря на широкую распространенность, популярность DVI-D падает. В последнее время производители видеокарт все чаще переходят на использование более современных интерфейсов и компактных разъёмов (например, на HDMI и Displayport). Поэтому сейчас видеокарты вообще без DVI-разъема далеко не редкость.
Примеры разрешений для DVI-D single link:
Примеры разрешений для DVI-D dual link:
Разъем DVI-I
DVI-I (I – от слова Integrated, совмещенный) – это версия интерфейса DVI, которая совмещает в себе цифровую и аналоговую передачу сигнала. Фактически, разъем DVI-I представляет собой слияние аналогового DVI-A и цифрового DVI-D. Если на видеокарте есть DVI-I выход, то это означает, что к ней можно подключать как аналоговые мониторы (например, по DVI-A или VGA кабелю), так и цифровые мониторы (например, по DVI-D или HDMI кабелю). DVI-I – это универсальное решение, которое открывает максимально широкие возможности для подключения монитора к видеокарте компьютера.
Также, как и DVI-D, в цифровом варианте DVI-I есть два режима работы, которые различаются поддерживаемым разрешением. Это Single link или одинарный режим, который поддерживает разрешения до 1920×1080 (75 Гц) или 1920×1200 (60 Гц), и Dual Link, который поддерживает разрешения до 2560×1600.
Если видеокарта оснащается разъемом DVI-I, то способ подключения зависит в основном от возможностей монитора. Если у вас монитор с цифровым DVI-D входом, то вы можете подключить его при помощи обычного DVI-D кабеля ( Single Link или Dual Link ). Также к такому разъему можно подключить переходник на HDMI, после чего подключить монитор с помощью HDMI-кабеля. В общем, все как в случае с DVI-D.
Если же на мониторе есть только аналоговый вход (например, только VGA), то вы можете подключить к DVI-I переходник на VGA, после чего подключить монитор с помощью обычного VGA-кабеля.
Также в продаже есть кабели с интегрированным переходником. У таких кабелей с одной стороны DVI-I для подключения к видеокарте, с другой стороны VGA для подключения к монитору. Такие кабели также отлично работают.
Несколько лет назад DVI-I являлся основным разъемом и им оснащались почти все выпускаемые видеокарты.
Но, сейчас данный разъем понемногу устаревает и уступает место DVI-D, HDMI и Displayport.
Чем отличается DVI-I и DVI-D
В заключении статьи можно подвести некоторые итоги и выделить основные отличия разъемов DVI-I и DVI-D:
