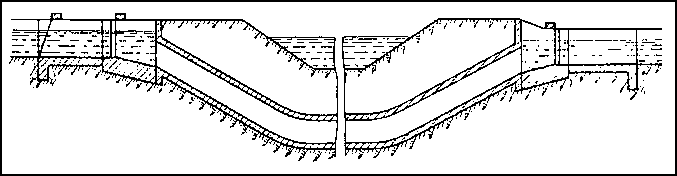

Дюкер (или перевод) представляет собой трубопровод, изогнутый в вертикальной плоскости соответственно поперечному профилю реки (рис. 1).
Укладка его по речному песчаному дну производится в заранее приготовленном ложе. Если дно реки не имеет резких изломов, подводная часть делается прямолинейной. При пересечении с большими реками приходится устраивать подвижные (шарнирные) стыки.
Участки дюкера, проходящие в береговых откосах, имеют форму буквы г, что дало повод называть их гусями. Таким образом он представляет собой «обратный», или «перевернутый», сифон, как он и называется в американской практике (inverted siphon).
Слово «перевернутый», зачастую выпадает и остается лишь краткое «сифон». В гидравлическом отношении дюкера подразделяются на напорные и сифонные.
Напорные работают под давлением, создаваемым насосами, сифонные — под естественным напором на самотечных линиях.
По роду назначения (функциональному признаку) подразделяются на
В конструктивном отношении их следует различать по материалу труб, а именно: чугунные, стальные, железобетонные, деревянные.
Гидравлический расчет заключается в определении:
Трубы укладываются в две нитки. При небольших водорасходах можно ограничиться одним трубопроводом. Наоборот, при больших расходах воды практикуется укладка 3 и даже 4 параллельных ниток. Определение экономия, диаметра напорного дюкера достигается путем сравнения нескольких вариантов.
При этом должны учитываться эксплоатационные расходы, в том числе затраты на подачу воды насосами, на амортизацию и т. д.
Определение экономического диаметра сифонных дюкерей связано с необходимостью учета влияния уклона трубопровода.
Материал труб выбирается в зависимости от рабочего давления в трубопроводе, размеров и других технико-экономических соображений.
Изоляция труб стальных и железных необходима в целях предохранения их от коррозии, ведущей к сокращению срока службы. Наиболее совершенным способом изоляции является нанесение на внутренней поверхности труб слоя битума, а снаружи — слоя битума и войлочного картона. Для предупреждения возникновения в дюкерах усадочных трещин и для лучшей связи бетонной массы последняя армируется еще проволочной сеткой.
Что такое дюкер трубопровода?
Дюкером трубопровода называют напорный участок трубопровода, который имеет разнообразную сферу применения: системы канализации, водопровода, нефтепровода, орошения и пр. Поток содержимого внутри движется с помощью насосов или самотеком (посредством разности отметок местности). Чаще всего его прокладывают под препятствиями: реками, дорогами, железнодорожными путями, используя метод горизонтального бурения с помощью специальной установки ГНБ. Перед тем как смотретьвспомогательные инструментына нашем сайте, необходимо ознакомится с определением дюкера.
Определение
Что такое дюкер трубопровода? Речь идет о сваренных между собой в плеть трубах, которые уложены в подготовленную траншею или способом протаскивания методом ГНБ. Они изготовлены из железобетона, полиэтилена или стали.
Используются преимущественно в магистральных трубопроводах при строительстве переходов для соединения двух самотечных конструкций при пересечении с искусственными (кабеля, ЖД, трассы, пешеходные переходы, коллекторы) или естественными (овраги, реки и пр.) препятствиями. Гидравлический расчет канализационных дюкеров и других вариантов трубопроводов включает в себя выбор экономически выгодных диаметров и определение в них потерь напора.
Особенности дюкера в зависимости от вида трубопровода
Устройство дюкера зависит от высоты расположения трубопровода и препятствия, а также от области назначения. На дно водоемов конструкция закладывается в траншеи; если речь идет о пересечении с железными или автомобильными дорогами, то возникает необходимость в использовании так называемых футляров или бетонирования.
Устройство дюкера
Выходная камера конструкции представлена двумя отделениями: мокрым (открытые лотки) и сухим (трубы и задвижки). В соответствии со СНиП 2.04.03-85, конструкция прокладывается в две рабочие линии, представленные трубами имеющими диаметр не менее 15 см.
Трасса трубопровода обязательно должна располагаться перпендикулярно к пересечению и прокладываться в благоприятных грунтовых условиях, дно реки и берега при этом должны быть неразрываемыми. Средний участок при этом обязательно находится под уклоном, а боковые ответвления – угол наклона не более 20° к горизонту; глубина – не менее 0,5-1,0 м; расстояние между линиями в свету – 0,7-1,5 м.
Прокладка трубопроводного перехода
Наиболее распространенным способом является горизонтальное бурение, которое представляет собой бестраншейный вариант установки инженерных коммуникаций. Прокол осуществляется с помощью бурового агрегата, который направляется перпендикулярно оси имеющегося препятствия.
Последовательность выполняемых работ при протаскивании дюкера методом ГНБ:
Преимуществами ГНБ являются низкие финансовые затраты и возможность использования в труднодоступных местах. Среди положительных сторон следует выделить сохранность природного ландшафта и короткие сроки монтажа.
ДЮКЕР
Найдено 1 изображение:
дюкер м. Трубопровод, проложенный под руслом реки, канала, по склонам и дну оврагов, под дорогами для пропуска пересекающего их водотока.
ДЮКЕР (нем. Duker), напорный водовод, прокладываемый под руслом реки или канала, по склонам и дну глубокой долины (оврага), под дорогой и т. п. для пропуска пересекающего их водотока (канала). Д. устраивают в системах водопровода, канализации, орошения, в гидроэнергетич. сооружениях и т. д. Различают Д. одноочковые (состоящие из одной трубы) или многоочковые, круглого или прямоугольного поперечного сечения; их делают из железобетона (наиболее распространены; см. рис.), дерева, стали.
Железобетонный дюкер под каналом.
Г. А. Роев.
напорный или сифонный изогнутый участок трубопровода, прокладываемого под руслом реки или канала, по склонам или дну глубокой долины, оврага или под дорогой для пропуска пересекающего их водотока
(Болгарский язык; Български) — дюкер
(Чешский язык; Čeština) — vodovodní shybka; kanalizační shybka
(Немецкий язык; Deutsch) — Düker
(Венгерский язык; Magyar) — bujtatócső
(Монгольский язык) — гатлуур; дюкер
(Польский язык; Polska) — przepust denny
(Румынский язык; Român) — sifon invers
(Сербско-хорватский язык; Српски језик; Hrvatski jezik) — diker
(Испанский язык; Español) — sifón invertido
(Английский язык; English) — inverted siphon
(Французский язык; Français) — siphon renversé
переход трубопровода через реки (овраги и балки), состоящий из труб, уложенных под дном реки, и незатопляемых колодцев с задвижками, расположенных на обоих берегах. Для бесперебойности водоснабжения Д. укладывают из стальных высоконапорных труб в две и более линии. Трубы для Д. собираются на плотах, на льду или подмостях и опускаются на дно реки сразу по всей длине в предварительно вырытую траншею. Вследствие большой трудности прочистки Д. диаметр его обычно меньше диаметра трубопровода. Получающиеся при этом большие скорости движения воды в Д. обеспечивают его от засорения.
3.5.9 дюкер: Напорный участок водовода, проложенный под препятствием или по склону пересекаемой им долины.
