Установка электрической крышки багажника с Easy Close и пару слов про установку Easy Open.

Одну из своих ошибок пришлось исправлять, т.к. при конфигурировании тигуана данная функция показалась необязательной.)))
Поплатился за это кошельком, т.к. доустановка обходится практически всегда в 2 раза дороже, чем выбор опции…
Основной набор был куплен еще в прошлом сезоне, но не хватило времени и теплой погоды это установить.

Проводку покупал на ебее, но было известно, что она с ошибками и без кнопки Easy Close, поэтому нужно было ее прозванивать и дорабатывать.
Для этого нарисовал рабочую схемку, которая подходит для всех моделей VAG с двумя моторами багажника.
Пригодится всем, кто захочет это сделать:

Сечения проводов для простоты нужно брать следующие:
Масса и +12В — 4 квадрата
На моторы — 1,5 квадрата
КАН шина — витая пара 0,35
Все остальные — 0,5

Кто пожелает проводку плести самостоятельно, то хочу предупредить, что тема не благодарная.
Лучше купить готовую хотя бы даже на Али и прозвонить.

Итак, все собрано и готово к установке, начинаем с установки замка с доводчиком.
Доводчик крепится на такие держатели:

В конечном итоге замок стоит и все работает как и раньше:

Чтобы протянуть проводку к крышке, нужно разобрать багажник снять боковины и отщелкнуть потолок.
Потолок крепится на 3 защелках:

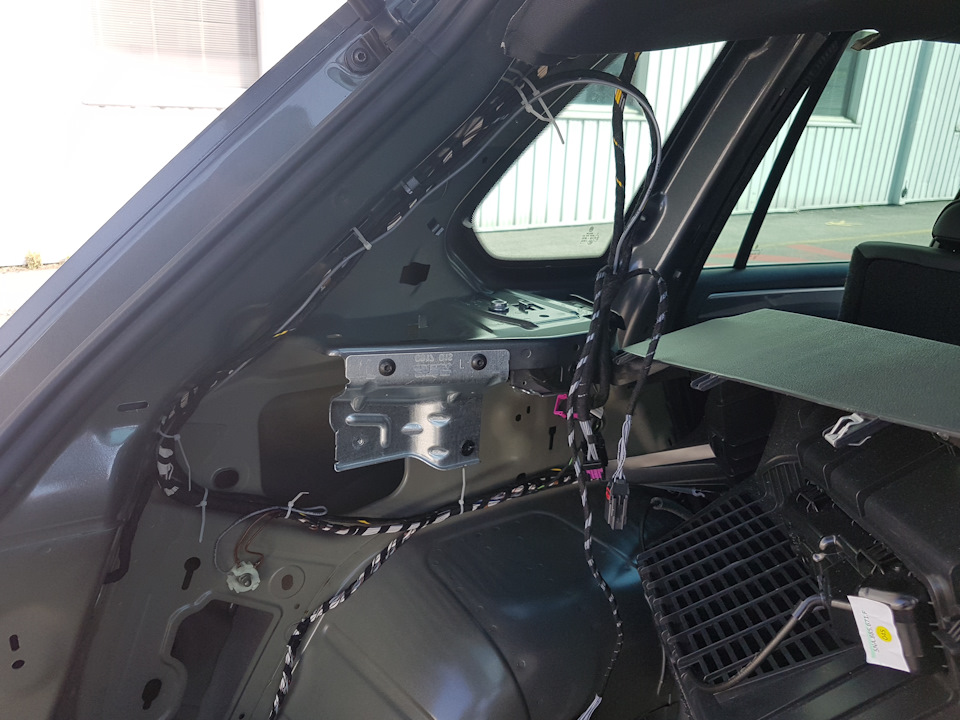

После этого открывается доступ, чтобы протянуть жгут по левой гофре:

Укладываем и подключаем проводку по крышке багажника:

Затем ставим и подключаем боковые датчики защемления на крышке.
Например справа:

После начинаем в обратном порядке тянуть жгут по левому порогу к блоку предохранителей и кану.

После подключения в сеть машины можно подключить блок багажника, закодировать и убедиться, что все правильно и висят ошибки по моторам.

Как последний шаг — ставим моторы крышки подключаем, стираем ошибки и проверяем весь функционал.

У меня крышка заработала сразу во всех комбинациях и вариантах.
Почему на Калужских тигуанах часть функционала по управлению урезана — загадка…

Последнее в этой темке про установку Easy Open.
Все датчики и провода установил без ям, подъемников, домкратов и снятий бампера прямо на парковке.
Доступ может быть ограниченный и не очень удобно, но реально сделать без потери сил и лишней работы по демонтажу…

Пока по горячим следам есть дополнение по поводу датчиков защемления на крышке багажника, которых не ставят на Калужских Тигуанах.
Снял пару коротких видео, как это работает.
Скорее всего из-за отсутствия этих датчиков нельзя закрывать багажник дистанционно, но если их поставить, то возможно все функции появятся…

Источник

Частичка EasyClose, или отложенное закрытие крышки багажника

Пока все пишут про замену резины и помывку своих коней, расскажу про очередную свою победу на функциональностью.
Почти каждую неделю мотаюсь на родник за водичкой и каждый раз при разгрузке багажника вспоминаю про одну замечательную функцию комфорта, как EasyClose, которой в моей комплектации штатно нет и, судя по всему, не будет, так как нет даже Kessy. Устанавливать очень дорого это, да и не очень-то полезная фишка за эти деньги на мой взгляд.
Вожу всегда две по 20л баклахи, и приходится одну ставить на землю (а иногда и на грязь) и только после этого закрывать крышку кнопкой или с брелка.

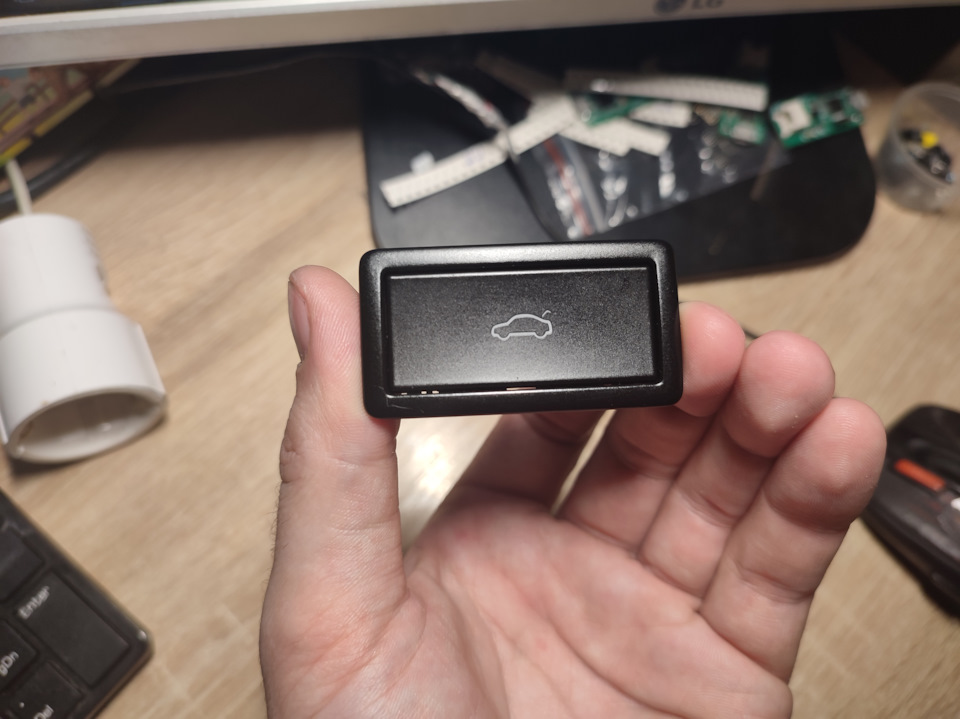

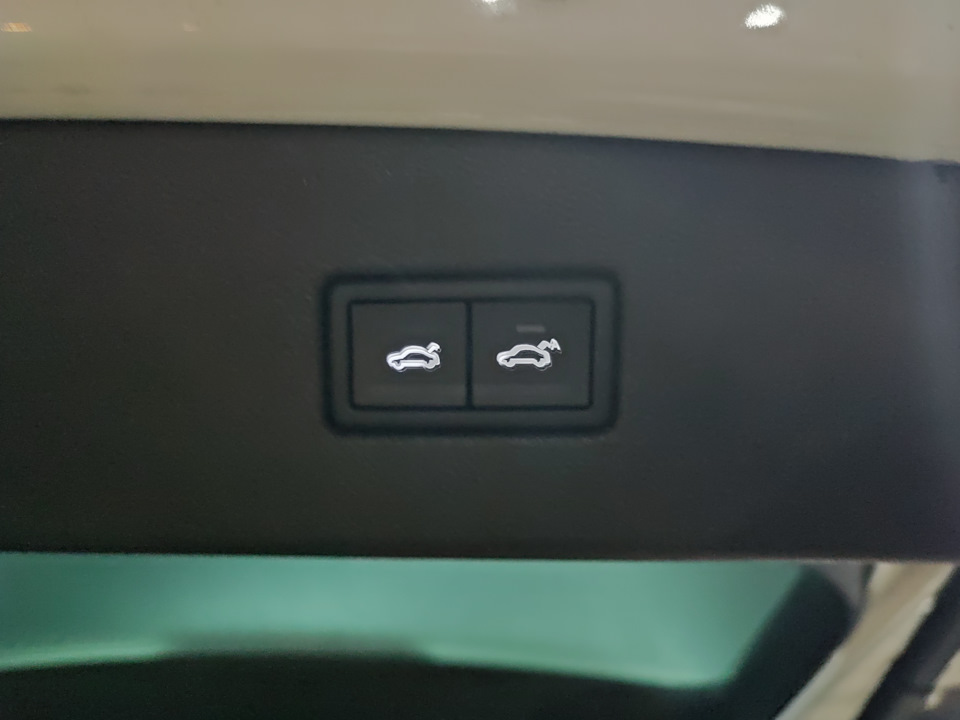

Ну в общем думал я — думал и вдруг решил зайти в каталог Etka и схемы тигуана из Elsa. В каталогах легко нашел нужный номерок кнопки с двумя секциями (левая моментальное закрытие крышки, правая отложенное закрытие) номерок 3G0959832AWHS, стоит 1570р. Схемы хорошо читаются только для максимальной версии крышки багажника, при шттано установленной системе EasyClose. В общем пришлось снять обшивку крышки и прозвонить фишку кнопки.

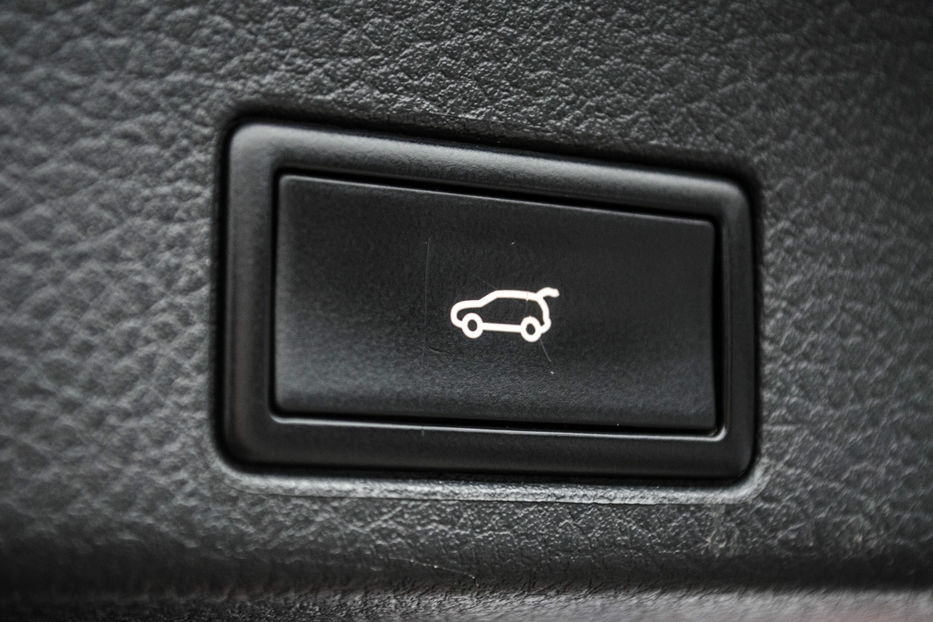

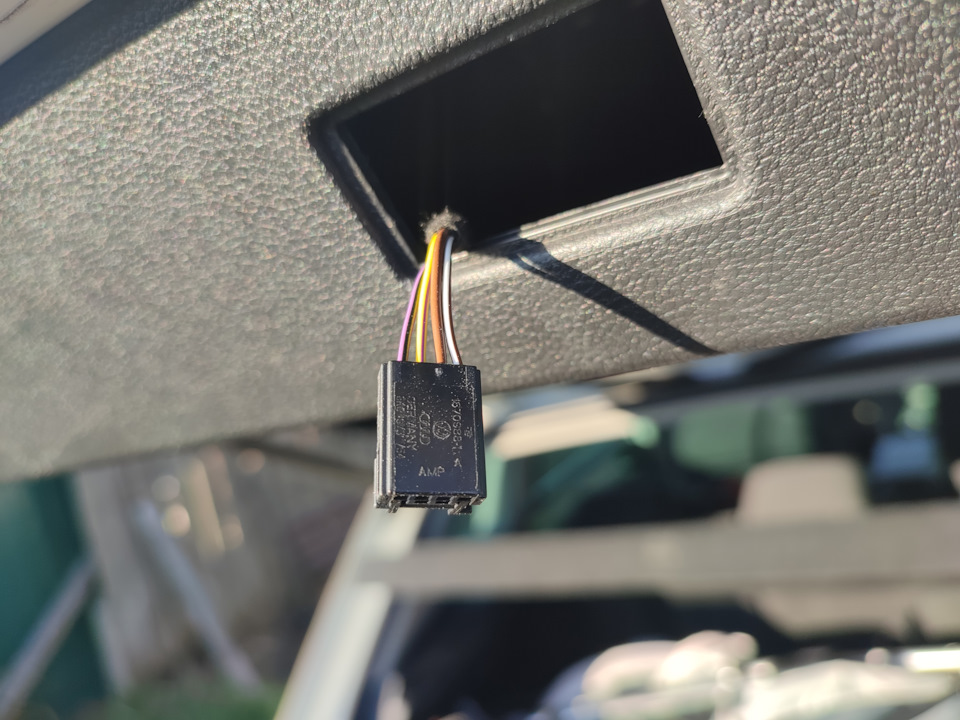

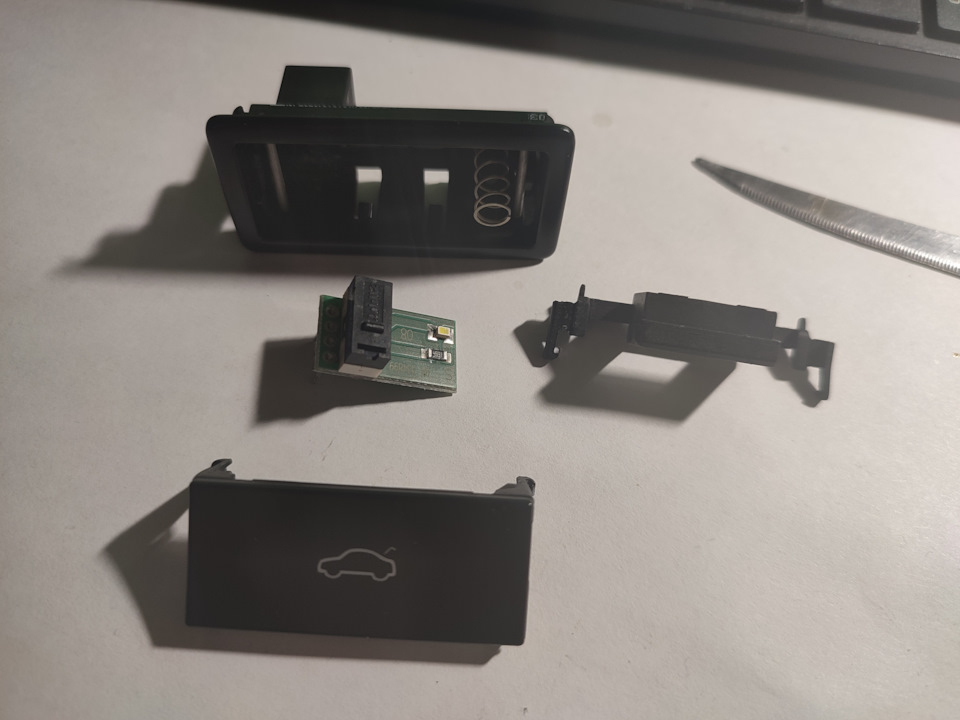

Стоковыя фишка 4-х пиновая имеет распиновку:
1 — плюс для подсветки кнопки, появляется в режиме «снято с охраны» и пропадает при постановке на охрану;
2 — управляющий контакт, при подаче минуса крышка закрывается/открывается;
3 — постоянный минус;
4 — минус подсветки кнопок через ШИМ.

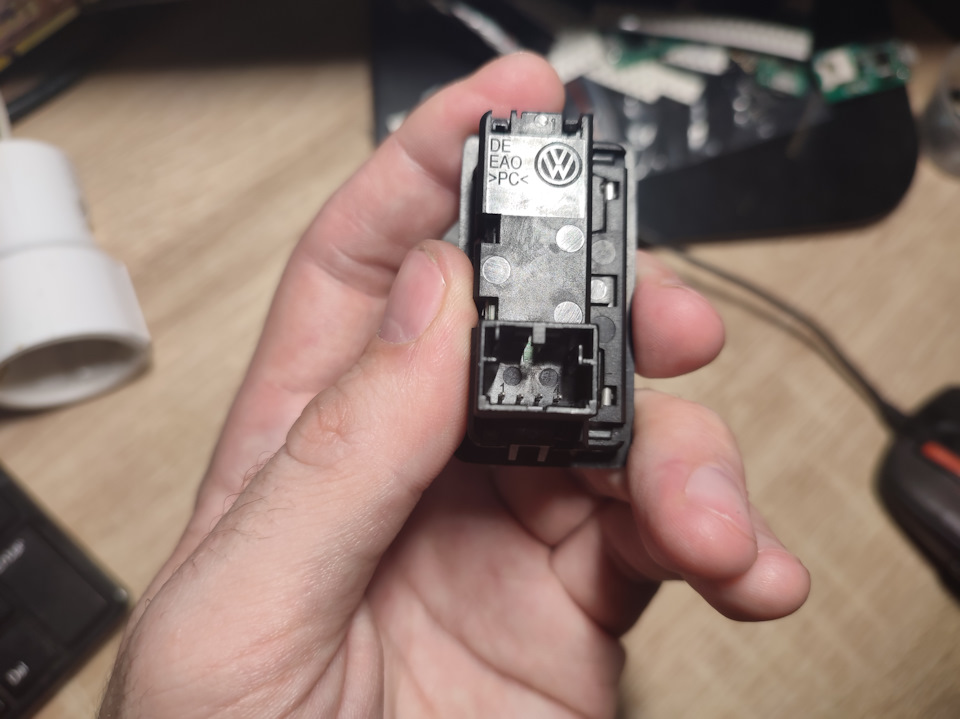

Макимальный вариант кнопки имеет распиновку:
1 — общий плюс для светодиодов подсветки;
2 — сигнал кнопки обычного закрытия;
3 — общий минус для всех кнопок;
4 — общий минус для светодиодов подсветки через резисторы 6811 для каждого;
5 — сигнал кнопки отсроченного закрытия;
6 — минус для светодиода отложенного закр через резистор 5361;
7 — плюс для светодиода отсроченного закрытия;
8 — пусто.

Покумекав что из всего этого можно сообразить накидал в голове простенькую схемку.

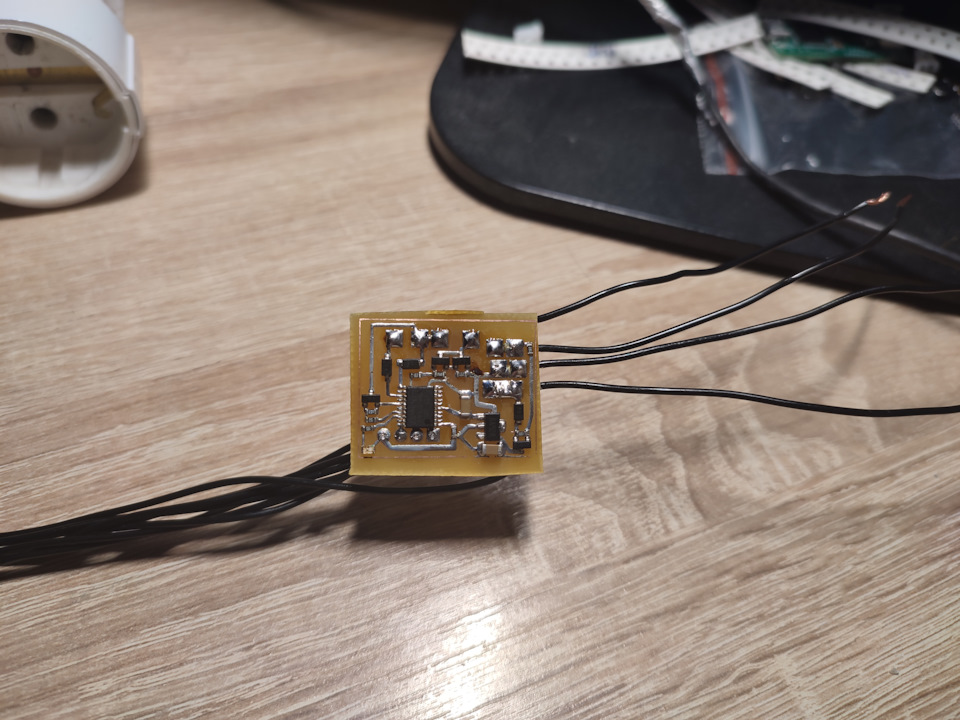

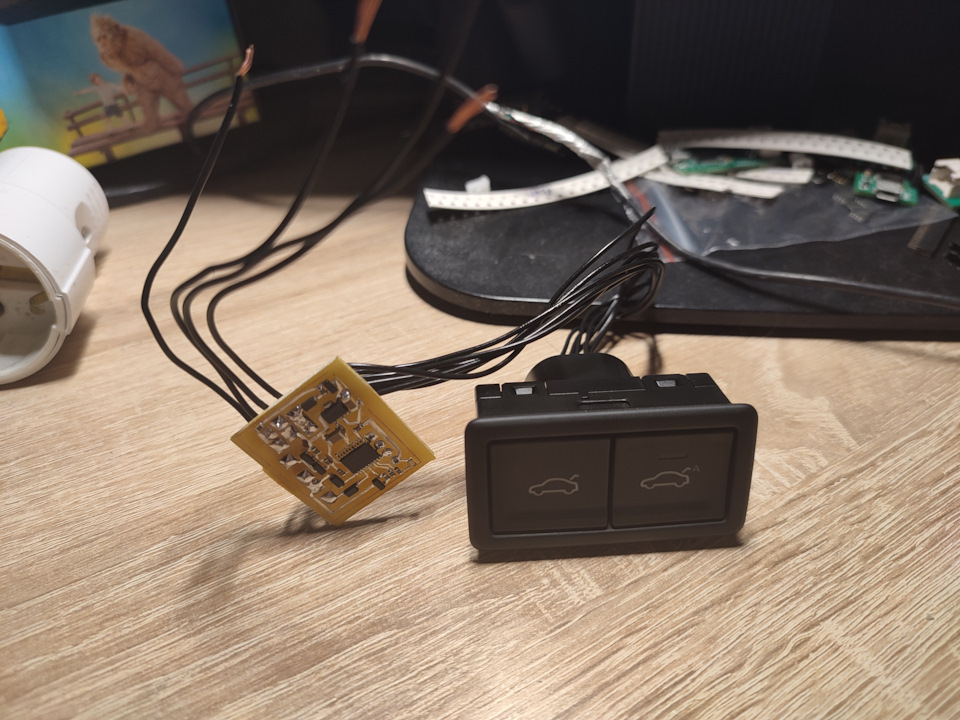

За вечер растравил плату и распаял. За час написал коротенький код и зашил. Все запустилось даже без отладки.

Замутил следующий алгоритм:
при нажатии левой кнопки происходит стоковая функция моментального закрытия/открытия;
при нажатии правой кнопки запускается таймер на 12 секунд (потом переделал на 6 секунд), при этом рыжий светодиод плавно мерцает. по истечении таймера крышка закрывается;
если во время работы таймера нажать правую кнопку таймер сбрасывается, а левую — произойдет моментальное закрытие.
Можно сделать чтобы машинка ещё и на охрану вставала после закрытия багажника, для этого надо подключаться к Каншине, благо она в крышке есть и как раз Кан комфорт. Но я пока сделал без нее.

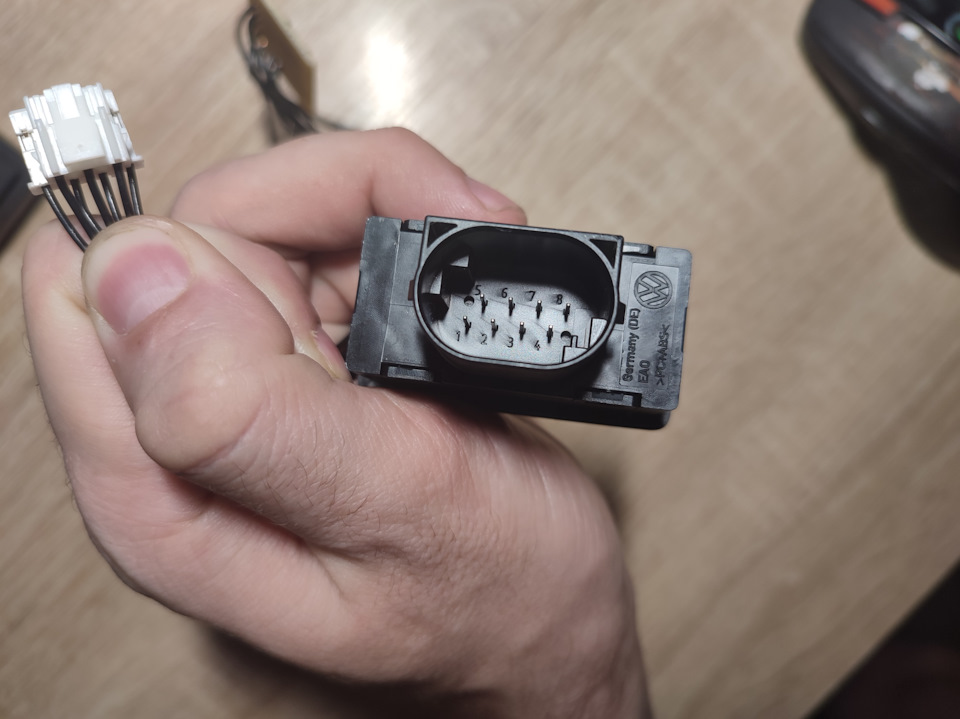

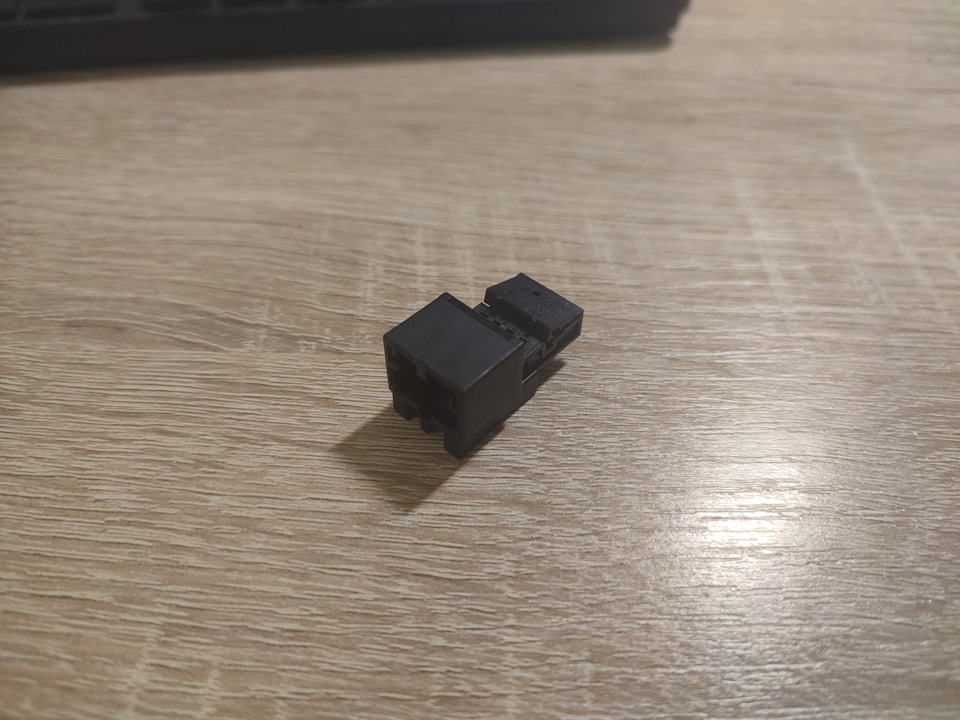

Заказал ответную часть стоковой кнопки фишку 4-х пиновую (номерок 8K0972994), выглядит так

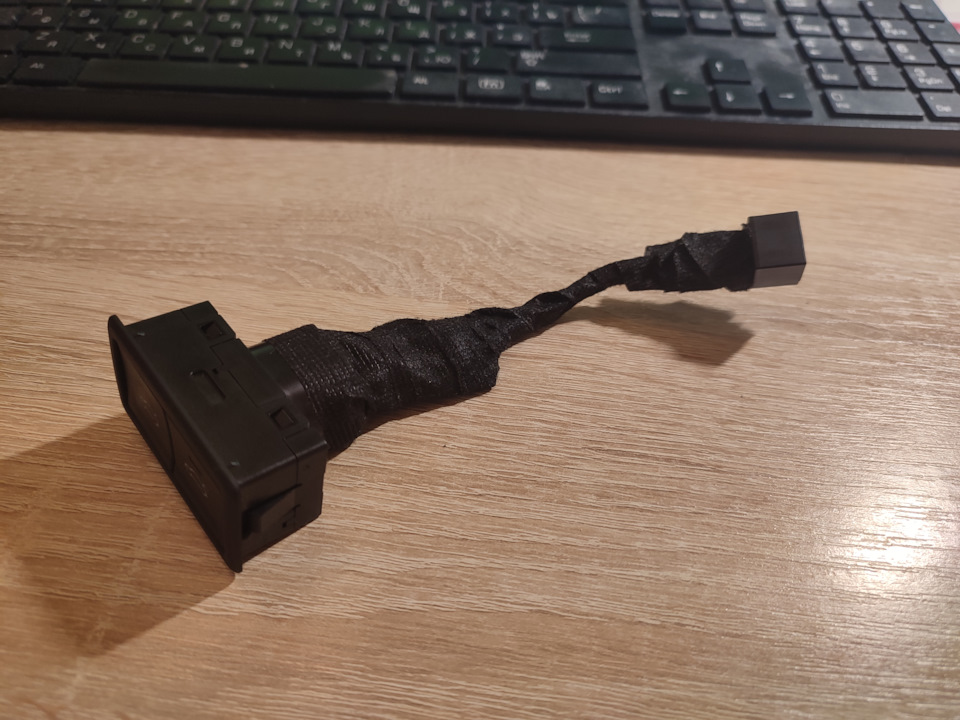

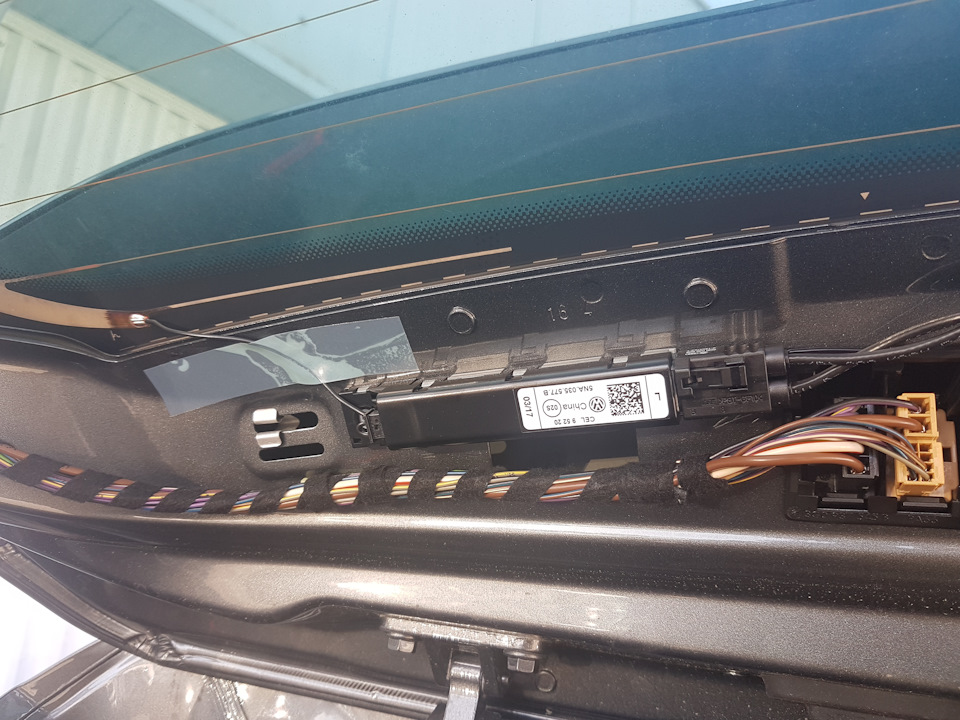

Убрал все в антискрип, подключается болт он.

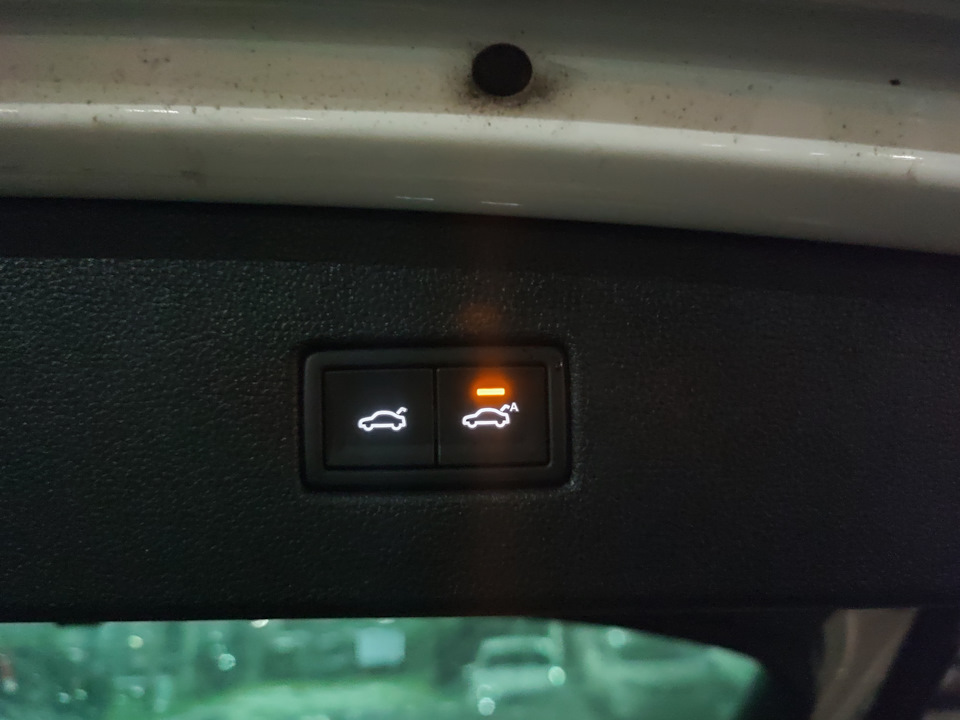

Теперь мой тигуанчик стал на частичку умнее и экономит мое время и чистоту :-).

Небольшое видео работы

Источник

#PR-5I6 Установка блока HIGH c поддержкой EasyClose с патчем параметрии

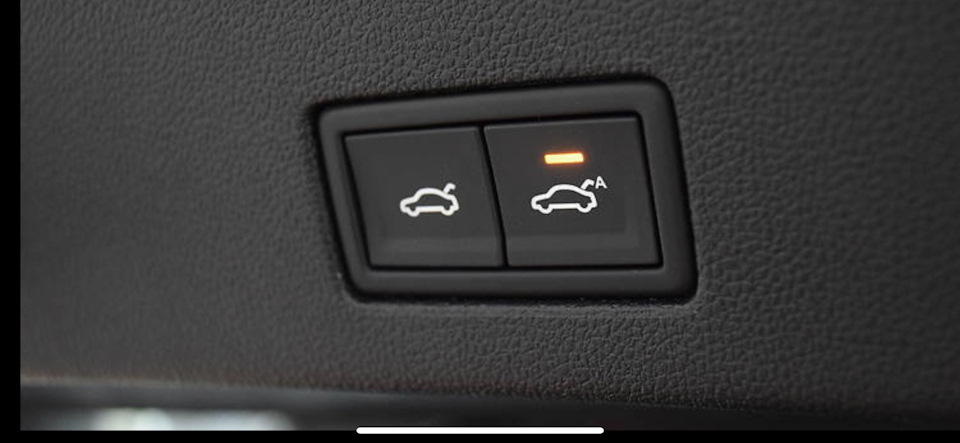

Про существование данной функции в авто знал уже давно, но вот при подсчете бюджета ее реализации все отходило на второй план нужна ли она мне, и после публикации отчета Романа HackR www.drive2.ru/l/602364972449672594/, мысли о ее реализации снова закипели в моей голове, и нам для этого понадобится новый максимальный блок 5Q0959107 (X) в моем случае с Q, новая двойная кнопка 5NG959832A кнопка на Али не ориг но качество достойное или 3G0959832AWHS и новый разъем под кнопку 4F0972708 разьем кнопки.

Работа крышки багажника после патча парметрии блока 6D EasyClose & EasyOpen, позволяет открывать и закрывать крышку багажника из салона при включенном зажигании коротким нажатием клавиши без удержания, и при выключенном зажигание открывать и закрывать крышку в пределах радиуса действия ключа, без необходимости находиться рядом с машиной

Данный патч возможно реализовать как на VW и SK и с одинарной кнопкой или двойной, если кому интересно пишите в ЛС.

Хотел заказать новый блок с версией T с Али, но судьба распорядилась иначе товарищи китайцы 2 недели морочили мозги с левыми треками которые не отслеживались и в итоге пришлось расторгнуть сделку, хотя вся мелочевка в виде кнопок и разъёмов уже пришла, хотя думал будет наоборот.
Но останавливать начатое не было желания и мне подвернулся БУ блок на разборе по сходной цене.
Я подключил его к ODIS на стенде и начал тестирование скачал с онлайн необходимые параметрии по его и пропатчил под улучшение функционала об этом будет видео ниже.

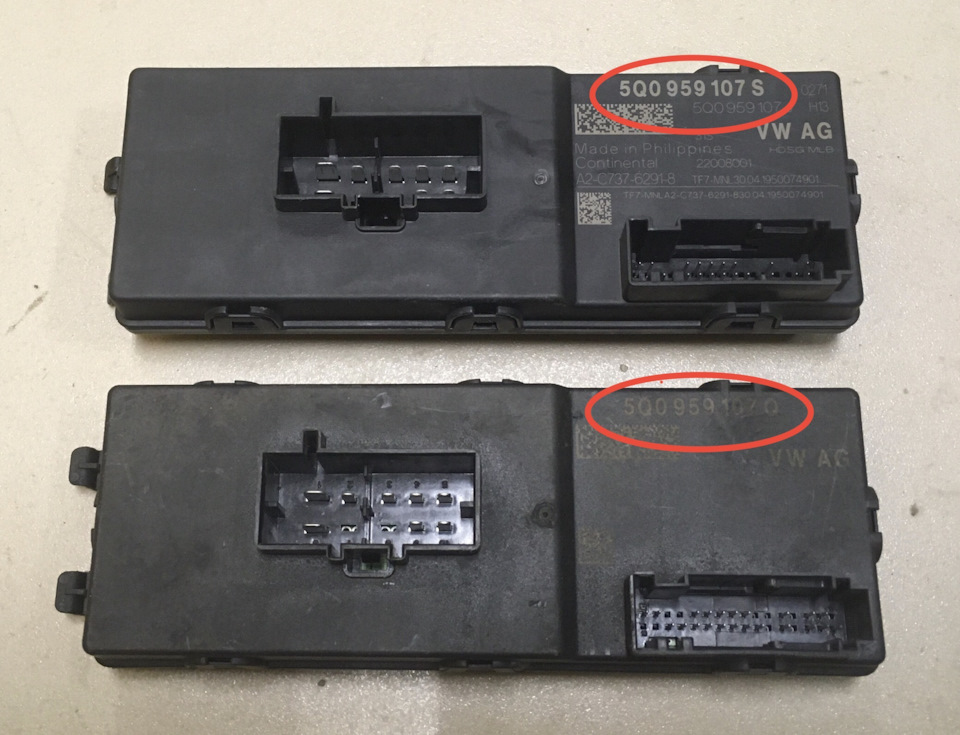

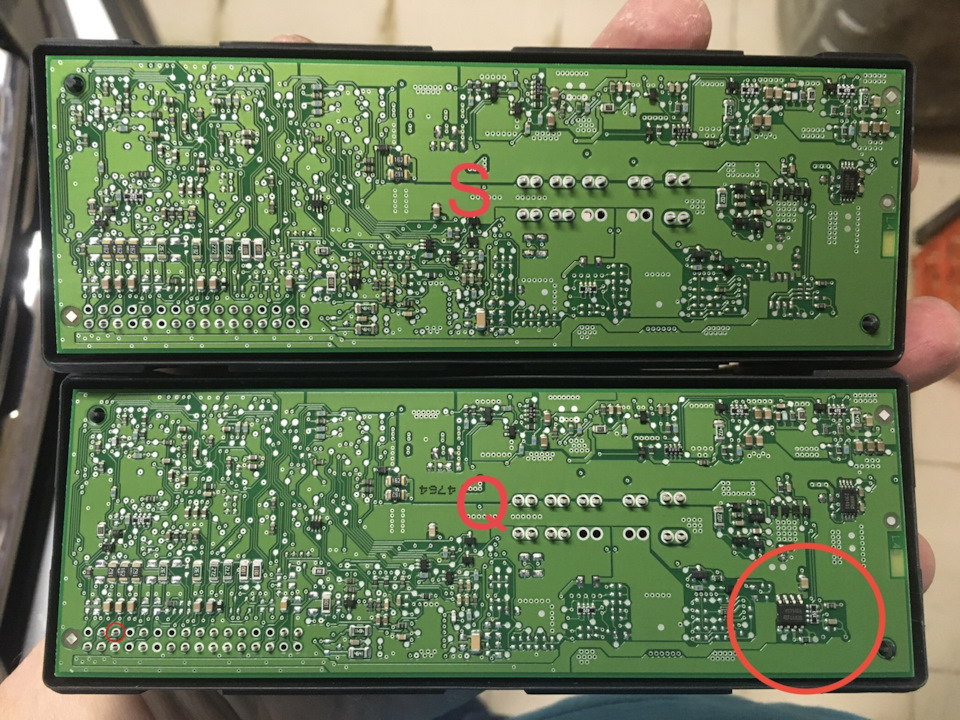

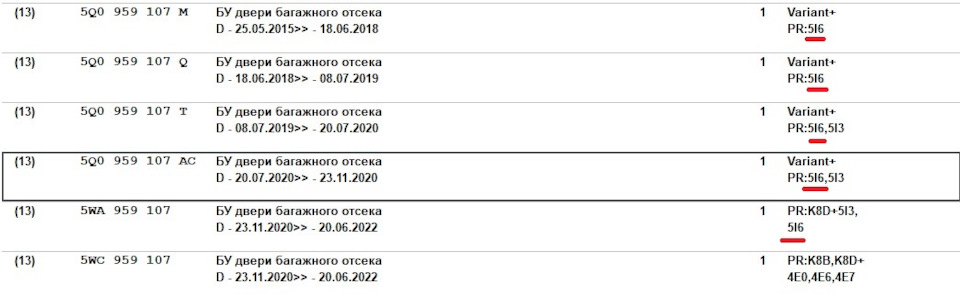

список блок и версий ПО

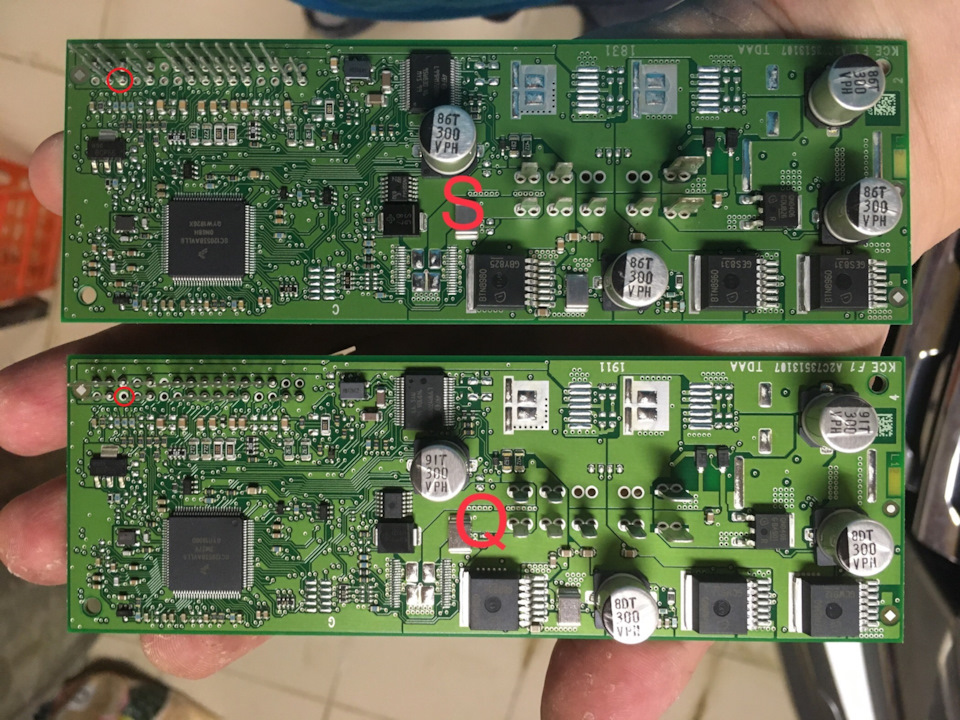

6D 5Q0959107J (253) 5Q0959107L (261) 5Q0959107P (266) 5Q0959107S (271) 5Q0959107(AA)AB 5WC959107(430) без EasyClose
6D 5Q0959107M (261)5Q0959107Q (265-266) 5Q0959107T (271) 5Q0959107AC 5WA959107(430) с EasyClose

Вчера приступил к монтажу первое с чем столкнулся это проблема извлечь старый блок в виду ограниченности и доступа пространства все приходится делать на ощупь блок немного двигался в лево и право но как его снять было не понятно, после посветив фонариком в технологические прорези разглядел крепление и все получилось. Суть процедуры в следующем нужно сдвигать блок к центру немного придавливая пластиковые пружины и одновременно выводить и пазов от себя.

Источник

Вопрос знатокам easy close

На многих тигах с электроприводом багажника и бесключевым доступом есть easy close, но меня vw обделило…
А для работы, функция полезна, забрал продукцию, а машина сама закрылась.
Вот вопрос, реально ли установить и сколько это может стоить?
Насколько я прочитал, нужна кнопка и дополнительные провода.

Volkswagen Tiguan 2019, двигатель бензиновый 1.4 л., 150 л. с., полный привод, роботизированная коробка передач — тюнинг

Машины в продаже

Комментарии 34

Добрый день. Подскажите пожалуйста по алгоритму работы электробагажника с одной кнопкой. Хватает ли времени взять багаж и отойти из-под крышки. Или крышка майнается сразу после нажатия кнопки?
Можно ли регулировать эту выдержку времени?

Не успеете. сразу начинает закрываться и достаточно быстро…

Ясно. И програмно не регулируется никак?

Не встречал такой кодировки.

У меня такая фиговина с завода, 17-го года автомобиль. Работает на комфортное закрывание (нажал, оно через Х секунд закроется). Честно — не воспользовался ни разу, по привычке закрываю просто кнопкой. Да и ситуации, где она реально могла бы пригодиться, за пару лет владения машиной было от силы штуки две. Кстати, есть минус, — на мойке рабочие, не зная, за что какая кнопка отвечает, зачастую не угадывают)) Поэтому, если вы не занимаетесь постоянно разгрузкой нескольких огромных пакетов из гиперов — нет смысла колхозить, как мне кажется.

Вот как раз занимаюсь) не пакеты конечно, а коробки в основном)
