ECON и все-все-все…
В одном из своих прошлых постов я писал об электрическом догревателе: www.drive2.ru/l/8685883/
И как-то тема насчет «когда включается догреватель» осталася не до конца проясненной, так как по-моему тогдашнему наблюдению все дело было в кнопке ECON, а камрад Amid-A4 говорил, что «не ECON-ом единым».
Вчера было время попробовать-таки разобраться что к чему. Вроде, разобрался окончательно. Дело было не в бобине не в ECON-е.
Сам того не желая, вероятно, от радости, что я таки начал греться пораньше, я забыл что помимо клацанья этим эконом я еще в настройках климы пошарился.
И вот как оно выглядит на самом деле.
Сейчас догреватель работает. Вне зависимости от кнопки ECON.
Текущие настройки климы такие:
Пункт «доп. отопитель» выбрать нельзя, там стоит авто. Пункт «подогрев двигателя» ОТОБРАЖАЕТСЯ как «выкл» (вебасты что автономной, что догревательной у меня нет), но если зайти в него — показывает что «вкл»:
При этом «доп. отопитель» отображается как «авто».
Ладно, заходим в пункт «подогрев двигателя», выбираем «выкл»:
После этого пункт «подогрев двигателя» как и раньше отображается «выкл», но и «доп. отопитель» ТОЖЕ становится «выкл»:
И вот после этого догреватель реально перестает работать.
Все несколько странно в плане отображения и выбора значений, но хотя бы последовательность очевидна.
Жмите кнопки, пишите комменты. Не переключайтесь, я стараюсь, чтобы было интересно!
Кнопка econ на климат-контроле: что и для чего?
Кнопка ECON на климат контроле включает экономичный режим, подразумевающий отключение или максимальное снижение мощности охладительного компрессора. В результате температура в салоне не может стать ниже температурного параметра вне автомобиля. Опция используется для экономии топлива и повышения полезной мощности двигателя. Ниже рассмотрим, что это за клавиша, для чего она нужна, и как ей правильно пользоваться в процессе эксплуатации.
Что это
Режим ECON климат контроля создан для экономии горючего и получения максимальной отдачи по мощности от двигателя. При нажатии кнопки климатическая система управляет только заслонками с учетом температуры воздуха за бортом транспортного средства. При этом компрессор полностью выключается или же переходит в режим минимальной работы.
При рассмотрении, что за кнопка ECON на климате, стоит знать ее расположение. Как правило, она находится внизу, вверху, слева или справа управляющего блока. Чаще всего она расположена ближе к водительскому сидению для более быстрой активации. Отметим, что клавиша ECON есть не во всех автомобилях с климат системой.
Для чего нужна
Зная, что означает кнопка ECON на климат контроле, можно делать выводы о ее назначении. Судя по названию, включение опции предусмотрено для повышения экономичности и экологичности автомобиля. Но, по сути, речь идет об обычном включении / отключении кондиционера.
После активации клавиши возможности климатической системы ограничены. Она работает в двух режимах:
Рассматривая, что такое ECON на климат контроле, много дискуссий ведется по поводу отключения компрессора. В более старых автомобилях при нажатии кнопки ЭКОН происходит полное выключение этого узла. Но так происходит не всегда. В современных машинах VAG не предусмотрена возможность штатного выключения устройства от вала мотора. Ранее на компрессорах ставилась электромагнитная муфта, которая выключала устройство от шкива с ремнем. На данном этапе система была упрощена для повышения эффективности и удешевления.
При изучении вопроса, что значит ECON на климат контроле, многие забывают об функции осушения воздуха современных климатических систем. Иными словами, хладагент должен прокачиваться через радиатор и испаритель, что требует постоянной работы компрессора, в том числе в холодное время года. Если почитать официальную инструкцию, климат контроль вообще рекомендуется не отключать, это касается и кондиционера.
Иными словами, в современных автомобилях кнопка ЭКОН на климате переводит устройство в минимальный режим работы. При этом питание на него подается. В результате система продолжает функционировать, что исключает повреждения компрессора из-за продолжительного простоя.
На азиатских машинах Хонда и Тойота нажатие кнопки ECON климат контроля уменьшает чувствительно привода заслонки дросселя. Параллельно она регулирует работу АКПП и систему кондиционирования для оптимального потребления топлива. В результате кондиционер продолжает работать, но на минимальных оборотах.
Но в некоторых авто нажатие кнопки ECON на климат контроле действительно предусматривает полное выключение компрессора. В результате климатическая система переходит в режим забора воздуха и обогрев, а функция охлаждения просто не используется.
Как пользоваться
С учетом сказанного возникает вопрос, как пользоваться ECON на климате Скания и других автомобилях. После включения этой опции можно считать, что охлаждение больше не работает. Следовательно, температура в салоне не может быть ниже, чем за пределами автомобиля. Что касается обогревателя, он продолжает функционировать в обычном режиме.
Что это значит? Если на улице 22 градуса Цельсия, а в машине 30 градусов, после включения кнопки ECON на климат контроле открываются затворки и воздух извне поступает в транспортное средство. Это происходит до тех пор, пока температура внутри не опустится до установленных пользователем 22 градусов. После этого доступ воздуха с улицы перекрывается. Как только температура внутри снова увеличивается выше нормы, вновь открывается доступ воздуха.
Следовательно, из-за снижения мощности / отключения компрессора температура в автомобиле не может снижаться ниже уличного уровня. При этом водитель добивается следующих результатов:
Работники СТО отмечают, что нельзя ездить с постоянно выключенным кнопкой ECON кондиционером. В таком случае высок риск порчи сальниковых уплотнений и появление травления фреона. Кнопку ЭКОН желательно использовать в крайних случаях, когда топлива в баке осталось немного, а ехать еще далеко. Но в таких случаях проще, наверное, полностью выключить климат контроль автомобиля.
Теперь вы знаете, что означает надпись ECON на климат контроле, что это, и для чего применяется. Простыми словами, это клавиша отключения / перевода на минимальный режим холодильной установки. То есть своеобразный аналог lo/hi. При этом климатическая система продолжает работать на обогрев (если это нужно) или же запускает воздух с улицы для сравнения температур.
В комментариях расскажите, есть ли такая опция в вашем автомобиле, и как вы пользуетесь кнопкой ECON на климат контроле.
Подскажите по поводу работы климата
Как я понимаю в режиме Econ кондёр не работает, просто обдув, сейчас уже наступили холода и когда я задаю температуру и нажимаю Auto, Econ не горит, то есть работает печка и кондиционер? заметил что если нажимаю Econ то воздух какой-то другой поступает. Я постоянно нажимаю Econ чтобы кондиционер не работал в холодное время…хотя сомневаюсь что это вредит машине, в audi то не дураки работают…Вопрос в том нажимаете ли вы Econ зимой или в этом нет необходимости? Можно просто ставить температуру и Auto и машина сама уже разберётся? Спасибо)
Комментарии 14
У меня на 2.6 тоже чувствуется кондей, по этому стараюсь его вырубать когда он не нужен.
всегда выключаю кондюк. мне на 1,8 чувствуется на старте работает кондей или нет.
я отключаю даже сейчас кондюк, только в дождь включаю, чтобы стекла не потели
не парюсь с этой кнопкой.
Стоит в авто
Всё понял, всем спасибо!
Вот еще почитай интересную информацию :
«Как работает климат-контроль?
Вопрос:
Как на климат-контроле регулировать подачу воздуха в ноги или в голову. Кнопочки LO, AUTO and HI это только управление вентелятором или еще чем?
Ответ:
Лично я езжу практически всегда «AUTO» и температура 21 или 21,5 или 22. Редко — иначе. Зимой — «ECON», т.е «без права работы компрессора кондиционера».
Зимой будет автоматически всё ОК. Поясняю «протокол работы климат-контроля».
1. Утренняя заводка. Мотор — минус 20, тосол — минус 20, за бортом — минус 20, в салоне — минус 20. Заводим. Завелась. На климате — «ECON» и «22». Печка — не греет, воздух — не дует. Это — норма. Клима ждёт, когда согреется мотор. Через пару минут мотор согрелся до «тёпленькой» температуры и вентилятор климы стартанул, причём примерно на 2/3 мощности. Воздух идёт ВНИЗ и ВВЕРХ, на стекло, а не в лицо. Мотор ещё подсогрелся. Вентилятор дует «на максимум». Так должно быть. Наконец, в салоне стало тепло, и по мере приближения к заданной температуре вентилятор убавляет скорость (примерно вчетверо-впятеро).
Рекомендую использовать этот режим зимой всегда, когда лобовое стекло не заиндевело изнутри. Если заиндевело — то или надо нажать или «HI» вентилятора, а потом тут же «ECON» — он стартанёт, не дожидаясь разогрева мотора, или ещё «хлеще» — «Ш». Под «Ш» я имею ввиду значок с изображением стекла. Воздух будет подаваться ТОЛЬКО на лобовое и передние боковые стёкла в район зеркал заднего вида. Если температура положительная, то стартанёт и кондиционер для подсушки воздуха. Через некоторое время есть смысл вернуться к «ECON».
Таким образом, поясняю, что в режимах «AUTO» и «ECON» для охлаждения салона Клима направляет воздух на средний уровень решёток, а для сугреву — вниз, на ноги, и вверх, на стекло. Если поставить HI или LO в температуре, то включится ещё и рециркуляция. Логика выходных потоков — сохраняется.»
Все это так про «смысл работы компрессора». Однако есть следующее мнение. Фреон в системе кондея ОБЯЗАТЕЛЬНО содержит некоторое количество масла (специального) для смазки во время работы пар трения в компрессоре, иначе он «клин» схватит. Поэтому когда в жару дует не очень холодно по причине малого количества фреона, надо пополнить его запас, иначе могет быть … см.выше.
Про зимний период. Лично я тоже езжу на «ECON», чтобы не крутить компрессор, ну и топливо экономится тоже. При этом режим «AUTO» +22С вполне согласуется с работой «ECON». Но чтобы к весне смазка совсем не «стекла» в компрессоре на дно раз в 3-4 недели (в оттепель, либо на «теплой», подземной парковке супермаркета) немного гоняю кондей для профилактики. Тогда все пучком.
Да, и еще полезная инфа из мануала по Ауди:
Цитата:
Кондиционер
Описание
Кондиционер в любое время года автоматически поддерживает заданную температуру в салоне автомобиля.
Рекомендуемая всесезонная типовая настройка:
*ПОРЯДОК ВЫПОЛНЕНИЯ
Установите температуру 22°С (71°F),
Нажмите клавишу AUTO.
Такая настройка обеспечивает максимально быстрое создание в салоне комфортного микроклимата. Поэтому отступать от нее есть смысл только в том случае, если это диктуется собственным самочувствием.
Кондиционер представляет собой комбинацию отопителя, вентилятора и холодильника, работающих в автоматическом режиме. Кондиционер обеспечивает понижение влажности и охлаждение воздуха в салоне.
Кондиционер полностью автоматически поддерживает заданный температурный режим в салоне автомобиля. Для этого автоматически изменяются температура и количество поступающего по приточным каналам воздуха, а также распределяются воздушные потоки. Кондиционер реагирует также на солнечное излучение и поэтому не требуется ручная корректировка. По этой причине автоматический режим почти во всех случаях представляет собой оптимальный вариант хорошего самочувствия в автомобиле в любое время года.
В режиме охлаждения влажность воздуха в салоне понижается. Благодаря этому предотвращается запотевание стёкол.
При высокой наружной температуре и влажности с испарителя может капать конденсированная вода, образуя под автомобилем лужу. Это нормально и не является признаком разгерметизации!
В холодную погоду вентилятор включается только после прогрева охлаждающей жидкости до нужной температуры. Исключение составляет режим обогрева ветрового стекла.
При резком трогание с полностью выжатой педалью акселератора компрессор кондиционера отключается на некоторое время для реализации полной мощности двигателя.
Компрессор отключается при слишком высокой температуре охлаждающей жидкости для обеспечения нормального охлаждения двигателя в условиях экстремальной нагрузки.
Тоже интересно, но уже из открытых источников информации:
Интересное не заканчивается!
Еще совсем недавно я писал об интересной малоизвестной (и неизвестной мне долгое время) особенности круиза на моем и аналогичных авто: www.drive2.ru/l/8556383/
Что такая штука есть в некоторых A6 C6 знают многие. Полагаю, этот дополнительный отопитель есть точно в тех авто, в которых нет вебасты и те которые «не для жарких стран».
О том, что такая штука есть и у меня, я знал почти с самого начала, и видел его вживую, когда менял радиатор печки.
Но о нюансах его включения выяснил в вышеупомянутой записи в блоге. Продублирую основное здесь:
«Для быстрого нагревания салона автомобили с дизельным двигателем комплектуются дополнительным отопителем.
Дополнительный отопитель включается и выключается автоматически в зависимости от температуры охлаждающей жидкости, при температуре наружного воздуха менее +5°С и работающем двигателе.
Дополнительный отопитель для экономии топлива можно выключить нажатием клавиши ECON«
А так как я ECON включаю всегда (хз, может как кто-то лампочки экономит, так я компрессор — вообщем привычка), то оказалось что все прошедшие морозные деньки я ездил без этого самого догревателя. Еще помню что смотрел в MMI в настройках климы: этот пункт был «выкл» и включить его было нельзя. Когда выключил ECON — пункт в меню MMI стал «авто». И почти сразу после начала движения «тепленькая пошла» — на холостых он тоже не включается. Кроме того, сам мотор с начальной температуры прогрелся быстрее.
Еще немного инфы о возможностях настройки дополнительного отопителя можно прочитать по этой ссылке на ауди-клуб.

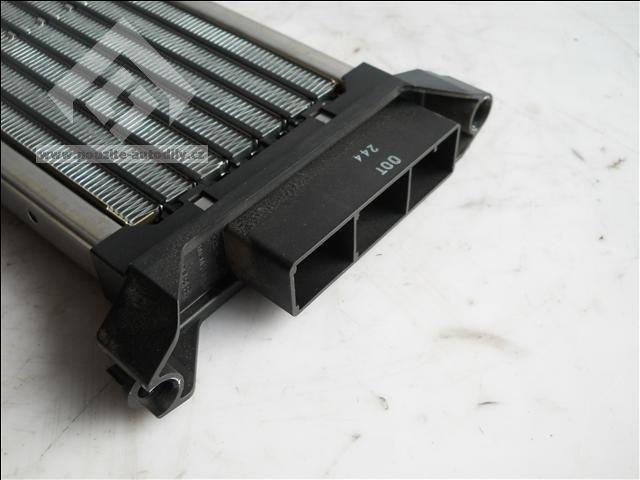

Дополнение: Посмотрел по ETKA — парт-намбер на наши авто 4F0819011. Установлена на всех дизелях — код комплектации 0F3 вне зависимости от исполнения климы — 9AK или 9AQ. В бензинках, получается, такого нет.
Вот такие дела, камрады. Век живи, век учись! Еще одна тайна Audi разгадана!
Все о климат контроле Audi 100/A6 C4 (почти все) Часть 1.
Добрый день всем.Недавно столкнулся с небольшими проблемами по климат контролю у себя в машине, о чем писал ранее.Ну а теперь так сказать решил «добить» этот вопрос.Думаю ни для кого не новость (для большинства точно) что система климат контроля Audi 100/A6 C4 так же осмелюсь предположить что это касаемо
так же и Audi 80 B 4 & Audi A4 B5 (дорестайл) имеют функцию самодиагностики.Проще говоря показывает наличие ошибок в оной.И если по первой части записей в б/ж полно, правда почти все они не полные или «урезанные» то вторая часть, лично для меня была находкой.Проще говоря попытался все собрать в одном месте чем и хочу с вами поделится.При нажатии кнопки №9 рециркуляция воздуха
и нажатии кнопки №6 обдув вверх, открывается расширенное меню. Выбор функций производится кнопками регулировки температуры и нажатием кнопки №9 рециркуляция воздуха.В зависимости от версии климат контроля может быть от 61 диагностического канала и выше.Для входа в меню нужно включить зажигание или завести двигатель.Если в системе имеются какие либо ошибки, то они будут отображаться в виде трехзначного цифрового кода (расшифровка кодов ниже) на первом канале блока климат контроля.При отсутствии ошибок на экране высветится » 00.0″ тоже в первом канале.
КАНАЛЫ ДИАГНОСТИКИ. 1.№ Канала. 2.Функция.
1 Неисправность в системе, отображается как код неисправности
2 Цифровое значение датчика температуры (G 86) крыши (в плафоне)
3 Цифровое значение датчика температуры (G 56) в передней панели
4 Цифровое значение датчика температуры (G 89) всасываемого воздуха
5 Цифровое значение датчика температуры (G 17) наружного воздуха
6 Цифровое значение внешнего температурного датчика
7 Цифровое значение датчика температуры (G 109) в центральном воздуховоде
8 Цифровое значение потенциометра (G 92) привода температурной заслонки
9 Треугольное значение температурной заслонки
10 Не исправленная заданная величина температурной заслонки.
11 Цифровое значение потенциометра (G 112) привода центральной заслонки
12 Заданное положение центральной заслонки
13 Цифровое значение потенциометра (G 114) привода заслонки ноги/стекла
14 Заданное положение заслонки ноги/стекла
15 Цифровое значение потенциометра (G 113) привода воздушной заслонки
16 Заданное положение воздушной заслонки
17 Скорость автомобиля (км/ч)
18 Фактическое напряжение вентилятора (V 2) забора наружного воздуха (Вольт)
19 Указанное напряжение вентилятора (V 2) забора наружного воздуха (Вольт)
20 Напряжение на муфте компрессора (Вольт)
21 Количество падений напряжения (без учета кратковременных скачков)
22 Состояние датчика высокого давления хладагента (F 118 ) компрессора
23 Циклы завышенных показаний датчика высокого давления хладагента (F 118 ) компрессора
24 Циклическая работа клапанов — выключателей
25 Аналоговая/цифровая форма показаний датчика-выключателя активации режима kickdown
26 Аналоговая/цифровая форма показания контрольной лампы температуры охлаждающей жидкости
27 Кодированное значение
28 Обороты коленвала двигателя (об/мин)
29 Обороты компрессора (об/мин) (равняется обороты коленвала двигателя, умноженное на 1.28 )
30 Версия программного обеспечения
31 Проверка сегментов дисплея (все сегменты панели управления климатической установки загораются)
32 Счетчик отказов потенциометра (G 92) температурной заслонки
33 Счетчик отказов потенциометра (G 112) центральной заслонки
34 Счетчик отказов потенциометра (G 114) заслонки ноги/стекла
35 Счетчик отказов потенциометра (G 113) воздушной заслонки
36 Значение ограничения холодного положения потенциометра (G 92) температурной заслонки
37 Значение ограничения горячего положения потенциометра (G 92) температурной заслонки
38 Значение ограничения холодного положения потенциометра (G 112) центральной заслонки
39 Значение ограничения горячего положения потенциометра (G 112) центральной заслонки
40 Значение ограничения холодного положения потенциометра (G 114) заслонки ноги/стекла
41 Значение ограничения горячего положения потенциометра (G 114) заслонки ноги/стекла
42 Значение ограничения холодного положения потенциометра (G 113) воздушной заслонки
43 Значение ограничения горячего положения потенциометра (G 113) воздушной заслонки
44 Счетчик циклов эксплуатации автомобиля
45 Расчетная температура в салоне автомобиля в цифрах (программное вычисление с датчиков)
46 Внешняя температура, отфильтрованная для регулирования (программное вычисление)
47 Внешняя температура, неотфильтрованная в градусах ‘C (программное вычисление)
48 Внешняя температура, неотфильтрованная в цифрах
49 Счетчик сбоя сигнала спидометра (скорости машины)
50 Время простоя (в минутах)
51 Температура хладагента двигателя (G 110) в градусах ‘C
52 (1) Номер канала графики 1 до 88.8
53 (1) Номер канала графики 1 до 88.8
54 Контрольные параметры
55 Внешняя температура, в (‘F или ‘C) в зависимости от установки панели управления климатической установки
56 Показания датчика температуры (G 86) крыши (в плафоне), в градусах
57 Показания датчика температуры (G 56) в передней панели, в градусах
58 Показания датчика температуры (G 89) всасываемого воздуха, в градусах
59 Показания датчика температуры (G 17) наружного воздуха, в градусах
60 Показания датчика температуры (G 109) в центральном воздуховоде, в градусах
61 Версия программного обеспечения (последняя).
Расшифровка кода неисправности. 02.1 Обрыв в цепи датчика температуры под потолочной обивкой G86; значение по умолчанию при отказе датчика: 128
02.2 Короткое замыкание в цепи датчика температуры под потолочной обивкой G86;
02.3 Нестабильное нарушение контакта в цепи датчика температуры под потолочной обивкой G86
02.4 Нестабильное короткое замыкание в цепи датчика температуры под потолочной обивкой G86
03.1 Обрыв в цепи датчика температуры под приборным щитком G56;
03.2 Короткое H•м замыкание в цепи датчика температуры под приборным щитком G56;
03.3 Нестабильное нарушение контакта в цепи датчика температуры под приборным щитком G56
03.4 Нестабильное короткое замыкание в цепи датчика температуры под приборным щитком G56
04.1 Обрыв в цепи датчика температуры в воздухозаборнике G89; при отказе датчика используется сигнал датчика G17
04.2 Короткое замыкание в цепи датчика температуры в воздухозаборнике G89;
04.3 Нестабильное нарушение контакта в цепи датчика температуры в воздухозаборнике G89
04.4 Нестабильное короткое замыкание в цепи датчика температуры в воздухозаборнике G89
05.1 Обрыв в цепи датчика температуры наружного воздуха G17; при отказе датчика используется сигнал датчика G89
05.2 Короткое замыкание в цепи датчика температуры наружного воздуха G17;
05.3 Нестабильное нарушение контакта в цепи датчика температуры наружного воздуха G17; Значение по умолчанию при отказе обоих датчиков (G89 и G17): 128
05.4 Нестабильное короткое замыкание в цепи датчика температуры наружного воздуха G17
06.1 Обрыв в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110; Если датчик неисправен или не установлен, температура охлаждающей жидкости вычисляется; диагностика возможна только при температуре выше 0°С (32°F)
06.2 Короткое замыкание в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110;
06.3 Нестабильное нарушение контакта в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110
06.4 Нестабильное короткое замыкание в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110
07.1 Обрыв в цепи датчика температуры вентилятора отопителя G109; Запрограммированное правильное
значение = 0
07.2 Короткое замыкание в цепи датчика температуры вентилятора отопителя G109;
07.3 Нестабильное нарушение контакта в цепи датчика температуры вентилятора отопителя G109
07.4 Нестабильное короткое замыкание в цепи датчика температуры вентилятора отопителя G109
08.1 Обрыв в цепи датчика положения смесительной заслонки G92; Автоматическое управление функционированием приводного электромотора становится невозможным, требуется ручная регулировка
08.2 Короткое замыкание в цепи датчика положения смесительной заслонки G92;
08.3 Нестабильное нарушение контакта в цепи датчика положения смесительной заслонки G92
08.4 Нестабильное короткое замыкание в цепи датчика положения смесительной заслонки G92
08.5 Блокировка датчика положения смесительной заслонки G92; электромотор зациклен, программное обеспечение стремится устранить причину блокировки
08.6 Отказ датчика положения смесительной заслонки G92
08.7 Нестабильная блокировка датчика положения смесительной заслонки G92
11.1 Обрыв в цепи датчика положения центральной заслонки G112; Автоматическое управление функционированием приводного электромотора становится невозможным, требуется ручная регулировка
11.2 Короткое замыкание в цепи датчика положения центральной заслонки G112;
11.3 Нестабильное нарушение контакта в цепи датчика положения центральной заслонки G112
11.4 Нестабильное короткое замыкание в цепи датчика положения центральной заслонки G112
11.5 Блокировка датчика положения центральной заслонки G112; электромотор зациклен, программное обеспечение стремится устранить причину блокировки
11.6 Отказ датчика положения центральной заслонки G112
11.7 Нестабильная блокировка датчика положения центральной заслонки G112
13.1 Обрыв в цепи датчика положения заслонки переключения направления раздачи воздуха G114; Автоматическое управление функционированием приводного электромотора становится невозможным, требуется ручная регулировка
13.2 Короткое замыкание в цепи датчика положения заслонки переключения направления раздачи воздуха G114;
13.3 Нестабильное нарушение контакта в цепи датчика положения заслонки переключения направления раздачи воздуха G114
13.4 Нестабильное короткое замыкание в цепи датчика положения заслонки переключения направления раздачи воздуха G114
13.5 Блокировка датчика положения заслонки переключения направления раздачи воздуха G114; электромотор зациклен, программное обеспечение стремится устранить причину блокировки
13.6 Отказ датчика положения заслонки переключения направления раздачи воздуха G114
13.7 Нестабильная блокировка датчика положения заслонки переключения направления раздачи воздуха G114
15.1 Обрыв в цепи датчика положения перепускной заслонки G113; При отказе датчика программное обеспечение выставляет аварийное значение
15.2 Короткое замыкание в цепи датчика положения перепускной заслонки G113;
15.3 Нестабильное нарушение контакта в цепи датчика положения перепускной заслонки G113
15.4 Нестабильное короткое замыкание в цепи датчика положения перепускной заслонки G113
15.5 Блокировка датчика положения перепускной заслонки G113; электромотор зациклен, программное обеспечение стремится устранить причину блокировки
15.6 Отказ датчика положения перепускной заслонки G113
15.7 Нестабильная блокировка датчика положения перепускной заслонки G113
17.0 Отказ датчика скорости автомобиля VSS
18.1 Постоянное неправильное напряжение питания вентилятора свежего воздуха
18.3 Периодически неправильное напряжение питания вентилятора свежего воздуха
20.1 Постоянное неправильное напряжение питания компрессора К/В; Компрессор включается только, если напряжение его питания поддерживается на уровне не ниже 10.8В в течение не менее 25 секунд
20.3 Периодически неправильное напряжение питания компрессора К/В; Компрессор включается только
22.1 Обрыв в цепи датчика–выключателя повышенного давления хладагента К/В F118; Компрессор остается выключенным до тех пор, пока датчик–выключатель разомкнут
22.3 Нестабильное нарушение контакта в цепи датчика–выключателя повышенного давления хладагента К/В F118
22.5 Обрыв 120Х в цепи датчика–выключателя повышенного давления хладагента К/В F118; цепь реактивации компрессора, функционирование сканера VAG 1551
29.1 Постоянное мягкое проскальзывание ремня
29.2 Постоянное жесткое проскальзывание ремня
29.3 Периодическое мягкое проскальзывание ремня
29.4 Периодическое жесткое проскальзывание ремня.
52 Графический диагностический канал.
Группа сегментов А. Горение сегмента обозначает:
1 Выявлен режим экономичного функционирования (ECON)
2 Выявлен факт выключения
3 Чрезмерно низкая температура наружного воздуха
4 Система управления двигателем (компрессор остается выключенным в течение 3 — 12 секунд)
5 Давление остается превышенным в течение более 30 секунд
6 Датчик температуры воздуха в вентиляторе фиксирует значение менее – 3°С (27°F)
7 Система функционирует нормально1)
Разделительная точка видна: компрессор включен
Разделительная точка не видна: компрессор выключен
При исправном функционировании системы сегменты С7, В7 и А7 должны гореть одновременно. Группа сегментов В. Горение сегмента обозначает:
1 К/В отключен вручную (функция stand–by отключена)
2 Чрезмерно низкое напряжение
3 Датчик–выключатель активации режима kickdown (через TCM, компрессор отключается максимум на 12 секунд)
4 Датчик–выключатель контрольной лампы температуры охлаждающей жидкости двигателя
5 Датчик–выключатель пониженного давления хладагента К/В F73
6 Датчик–выключатель повышенного давления хладагента К/В F118
7 Система функционирует нормально1)
1) При исправном функционировании системы сегменты С7, В7 и А7 должны гореть одновременно
Группа сегментов С. Горение сегмента обозначает:
1 Пробуксовка или блокировка, отключение 120х датчика– выключателя повышенного давления хладагента
2 Обороты двигателя упали ниже 200 — 500 в О•минуту
3 –
4 Обороты двигателя превышают значение 6000 в О•минуту
5 –
6 –
7 Система функционирует нормально1).
53 Графический диагностический канал.
Группа сегментов A. Горение сегмента обозначает:
–
Центральная заслонка (V70) находится в положении – “подача воздуха к центральным воздуховодам.
Центральная заслонка (V70) находится в положении – “подача воздуха в ноги и на стекла”.
–
Температурная заслонка (V68) находится в положении – “подача холодного воздуха”.
Температурная заслонка (V68) находится в положении – “подача теплого воздуха”.
Система функционирует нормально.
Группа сегментов B. Горение сегмента обозначает:
–
Воздушная заслонка открыта (V71).
Воздушная заслонка закрыта (V71).
–
Заслонка, распределяющая потоки воздуха ноги/стекла (V85) находится в положении – “в ноги”.
Заслонка, распределяющая потоки воздуха ноги/стекла (V85) находится в положении – “на стекло”.
Система функционирует нормально.
Группа сегментов C. Горение сегмента обозначает:
Вентилятор для датчика температуры в салоне.
Заслонка выбора режима рециркуляции закрыта (режим циркуляции).
Клапан теплообменника закрыт.
Двунаправленный жгут проводов.
Компрессор кондиционера включен.
Охлаждающий вентилятор включен на первую скорость.
Система функционирует нормально.
Если система находится в исправном положении, то сегменты A7, B7, C7 должны обязательно подсвечиваться.
Код климат контроля состоит из 5 цифр.
Первая и вторая цифры — обычно нули, кодировка приобретает вид 00ХХХ
Третья цифра — в зависимости от компрессора кондиционера может быть либо 0 при компрессоре Zexel, либо 1 при компрессоре Nippondenso
Четвертая цифра — количество цилиндров в вашем двигателе…
Может быть 4, 5, 6.
Пятая цифра — тип двигателя. Может принимать значение
0 — для бензинового автомобиля с левым рулем,
1 — для бензинового автомобиля с правым рулем,
2 — для бензинового автомобиля для США [USA Benzinmotor (nicht bei einem Display)], 3 — для ТДИ с левым рулем,
4 — для ТДИ с правым рулем,
5 — для ТДИ для США [USA TDI-Motor (nicht bei einem Display)]
Таким образом, к примеру, для авто с 4 цилиндрами бензиновой из европы с компрессором Zexel, код климы выглядит так 00040
ВАГом заходим в климат(auto HVAC), затем в кодировки(coding) и выставляем нужный код.
Размер подшипника шкива компрессора ZEXEL 35x55x20 номер 35BD219.
Номер дросселя 8UW 351 233-001.
Часть № 2- иллюстрационная (начало).
