Емкостной или резистивный экран что лучше

Борьба экранов – емкостной против резистивного

В настоящее время уже никого не удивишь сенсорным экраном. Более того, уже странно видеть устройства без сенсора, особенно, когда речь идет о мобильных гаджетах. Это обусловлено стремлением увеличить площадь рабочей поверхности. Но часто ли мы задумываемся о том, какой тип дисплея используется в том или ином устройстве? Случалось ли такое, что, купив новый планшет или смартфон, мы пытаемся управлять им с помощью привычно цифрового пера, но вот незадача, устройство попросту не реагирует на его прикосновение. Видимо, экран выполнен по другой технологии, емкостной, которая постепенно начинает вытеснять своего предшественника, дисплей резистивного типа.

Можно встретить большое количество сенсорных дисплеев, отличающихся не только конструктивными особенностями, но и принципом работы. На сегодняшний день существуют следующие типы сенсорных экранов: резистивный, емкостной, проекционно-емкостной, матричный, сенсорный экран на поверхностно-акустических волнах, инфракрасный, тензометрический, индуктивный.

В настоящий момент в электронной технике используются два основных типа сенсорных экранов: резистивный и емкостной. О них мы и поговорим подробней, а также попытаемся выделить сильные и слабые стороны каждого.

Резистивный сенсорный экран

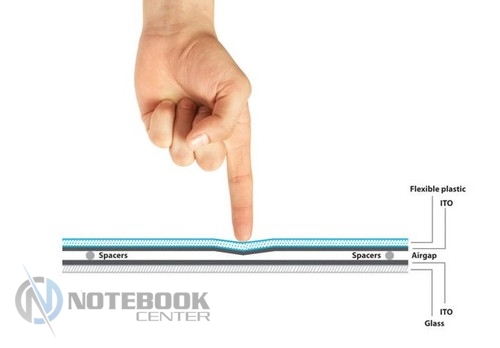

Вначале рассмотрим принцип работы резистивного сенсорного экрана. Он состоит из стеклянной панели и гибкой пластиковой мембраны, на которые нанесено резистивное покрытие. Пространство между стеклом и мембраной заполнено микроизоляторами, которые в свою очередь надежно изолируют проводящие поверхности, равномерно распределившись по активной области экрана. При нажатии на дисплей, панель и мембрана замыкаются, а контроллер с помощью аналогово-цифрового преобразователя регистрирует изменение сопротивления, преобразовывая его в координаты касания. Именно по этой причине на такой экран можно нажимать любым твердым предметом, это может быть, как ноготь, так и специальный стилус, и даже обычный карандаш. Как следствие такого строения, резистивные экраны постепенно изнашиваются, из-за чего и возникает необходимость в периодической калибровке экрана, чтобы при нажатии на дисплей происходила правильная обработка координат точки касания.

Бывают четырех-, восьми-, пяти-, шести- или семиэлектродные экраны. Самыми простыми в изготовлении, следовательно, и самыми дешевыми, являются четырехэлектродные. Они выдерживают всего 3 миллиона нажатий в одну точку. Пятипроводные уже будут значительно надежнее – до 35 миллионов нажатий, в них четыре электрода расположены на панели, а пятый находится на мембране, которая покрыта токопроводящим составом. Стоит отметить, что пятипроводные и последующие версии шести- и семипроводные экраны продолжают работать даже при повреждении части мембраны.

К достоинствам резистивного экрана можно отнести невысокую стоимость его производства, а, следовательно, и устройства, в котором он используется. Кроме этого, стоит отметить, что отзыв сенсора здесь не зависит от состояния поверхности экрана, даже в случае загрязнения, тачскрин остается таким же чувствительным. Следует также выделить точность попадания в нужную точку, т.к. используется густая решетка резистивных элементов.

В качестве недостатков резистивных экранов выделим низкое светопропускание, не более 70% или 85%, поэтому требуется повышенная яркость подсветки. Также это низкая чувствительность, т.е. просто прикасаться пальцем не достаточно, требуется надавливание, так что без цифрового пера или длинных ногтей не обойтись. Данный тип в большинстве случаев не поддерживает мультитач, т. е. экран понимает лишь одно касание. При взаимодействии с экраном нужно прилагать определенные усилия, чтобы передать какую-либо команду, а переусердствовав можно не только поцарапать, но и повредить дисплей. Как уже было сказано выше, для правильного функционирования периодически необходимо производить калибровку экрана.

Емкостной сенсорный экран

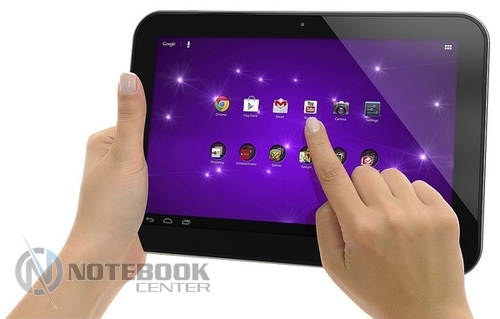

Емкостной экран представляет собой стеклянную панель, которая покрыта прозрачным резистивным материалом, в котором, как правило, используется сплав оксида индия и оксида олова. По углам панели установлены электроды, подающие на проводящий слой низковольтное переменное напряжение, они следят за течением зарядов в экране, и передают данные в контроллер, определяя, таким образом, координаты точки касания. До прикосновения экран обладает некоторым электрическим зарядом; при касании пальцем на проводящем слое появляется точка, потенциал которой меньше, чем потенциалы электрода, т. к. тело человека обладает способностью проводить электрический ток и имеет некоторую емкость. На экране нет никаких гибких мембран, что обеспечивает высокую надежность и позволяет снизить яркость подсветки. Данный тип экрана способен одновременно определять координаты двух и более точек касания, что и означает поддержку мультитач.

Подвидом емкостных стали проекционно-емкостные экраны. Работают они по схожему принципу. Отличие заключается в том, что базовые элементы в них расположены не на внешней стороне экрана, а на внутренней, благодаря чему сенсор получается более защищенным. В основном дисплеи такого типа используются в современных мобильных устройствах.

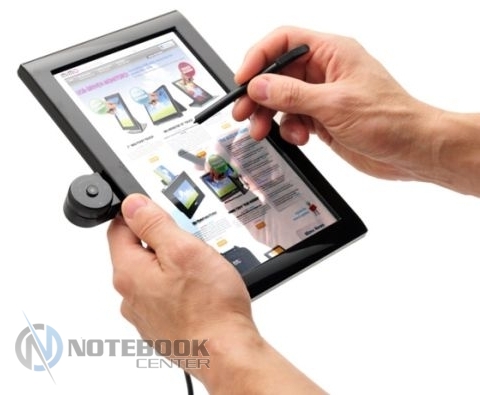

Взаимодействие с емкостным экраном должно осуществляться только проводящим предметом, голым пальцем или специальным стилусом, который обладает электрической емкостью. Количество нажатий до выхода сенсорных элементов из строя достигает более 200 млн раз.

Из плюсов емкостных экранов выделим, что даже на ярком солнце видимость остается достаточно хорошей, чего нельзя сказать о резистивном экране, т. к. он отражает много окружающего света. Преимуществом также стала возможность быстрого и точного распознавания касания без использования дополнительных аксессуаров. Несомненным достоинством экранов этого типа является более длительное время службы сенсора, по сравнению с предыдущим типом. Также появился «многопальцевый» интерфейс или мультитач, хотя далеко не во всех устройствах с экраном такого типа он реализован в полной мере.

К негативным сторонам использования емкостного сенсорного экрана можем отнести более высокую стоимость по причине сложности производства. Взаимодействие с дисплеем возможно только при касании с материалом, который является проводником. По этой причине для работы с ним приобретаются специальные емкостные стилусы или перчатки, особенно это становится актуальным в холодную погоду, а это еще одна статья расходов.

Заключение

Подводя итог, напомним, что резистивные экраны чувствительны к нажатию, а емкостные реагируют на касание. Точность емкостных дисплеев сравнима с точностью резистивных, но емкостной тип отличается более высокой надежностью за счет отсутствия гибкой мембраны, а меньшее количество слоев делает их более прозрачными.

Бытует мнение, что резистивные дисплеи уже отжили свое, а будущее – за емкостными. Действительно, переход от механико-электрического ввода к электрическому уже много значит, т. к. возросла точность определения координат, и появился мультитач.

Тем не менее, сегодня на рынке электронной техники еще остается большое количество устройств с резистивными экранами, но они потихоньку начинают вытесняться гаджетами с емкостными сенсорами. Наблюдая эту тенденцию, можно предположить, что первые в скором времени и вовсе исчезнут.

Источник

Сенсорный экран: резистивный или емкостный – в чём разница?

Если вы не относитесь к числу подкованных в техническом плане пользователей и перед вами в скором будущем станет вопрос выбора мобильного телефона или смартфона с сенсорным экраном, наверняка, читая спецификации мобильных устройств вы встретите такие термины, как «емкостный экран» или «резистивный экран». И тут вам в голову придет вполне логичный вопрос – какой из них лучше: резистивный или емкостный? Давайте выясним, чем отличаются сенсорные дисплеи, какие их виды существуют и в чем заключаются их преимущества и недостатки.

РЕЗИСТИВНЫЕ ЭКРАНЫ

Если говорить доступным языком, избегая мудрых технических терминов и оборотов, то резистивный сенсорный экран представляет собой гибкую прозрачную мембрану, на которую нанесено токопроводящее (иначе говоря – резистивное) покрытие. Под мембраной находится стекло, также покрытое токопроводящим слоем. Принцип действия резистивного экрана состоит в том, что при нажатии на экран пальцем или стилусом происходит замыкание стекла с мембраной в конкретной точке. Микропроцессор фиксирует изменение напряжения мембраны и вычисляет координаты касания. Чем точнее нажатие, тем процессору проще вычислить точные координаты. Поэтому с резистивными экранами на много проще работать со стилусом.

Основные преимущества резистивных экранов заключаются в том, что они сравнительно дешевы в производстве, а также в том, что данный тип дисплея реагирует на нажатие любыми предметами.

Недостатки резистивных экранов таковы: невысокая прочность; небольшая долговечность (порядка 35 млн. нажатий на точку); невозможность реализации мультитача; большое число ошибок при обработке таких жестов, как скольжение, перелистывание.

Если говорить о линейке смартфонов LG Optimus, то резистивный экран использовался при производстве лишь одной модели – GT540, которая и была самым первым Оптимусом.

ЁМКОСТНЫЕ ЭКРАНЫ

Этот тип сенсорных экранов делится на два подтипа: обычные емкостные и проекционно-емкостные.

В первом случае стекло покрывается токопроводящим слоем. В углах дисплея расположены электроды, подающие на проводящий слой переменное напряжение. При касании к экрану токопроводящим предметом (палец) наблюдается утечка тока. Чем место касания ближе к тому или иному электроду, тем больше сила тока и меньше сопротивление. На основании этих данных процессор вычисляет точку соприкосновения пальца с поверхностью емкостного экрана. В случае с обычными емкостными экранами невозможна реализация полноценного мультитача.

Если говорить о более современных проекционно-емкостных экранах, то в этом случае на внутренней стороне дисплея имеется сетка электродов. Касание к электроду предметом высокой ёмкости (палец) образует конденсатор, ёмкость которого и измеряется для последующих вычислений. Проекционно-емкостные экраны позволяют реализовать полноценный мультитач.

В связи с вышеописанными особенностями конструкции емкостных экранов работать с ними при помощи обычного стилуса или любого твердого предмета невозможно – необходимо касание экрана пальцем или специальным токопроводящим стилусом.

Емкостные экраны имеют следующие достоинства: возможен мультитач (в проекционно-емкостных), высокое светопропукание, надежность, отсутствие необходимости давления на экран (достаточно минимального касания). Недостатки таковы: более дороги в производстве, нежели резистивные; отсутствие возможности работы со стилусом (для многих это вовсе не недостаток).

Емкостные экраны используются практически во всех устройствах линейки LG Optimus, кроме смартфона LG Optimus GT 540.

Так какой экран лучше: резистивный или емкостный?

Если вы внимательно прочитали данную статью, то без проблем сможете и сами сделать вывод. Я же лишь скажу о том, что спор это обречен на провал. Некоторым пользователям нравится работать со стилусом и они не приемлют емкостные дисплеи. Но все же большинству комфортнее управлять устройством, оборудованным емкостным экраном – это удобнее, да и возможность мультитача решает многое. Ведь не спроста все современные смартфоны и планшеты, работающие под управлением Android, имеют именно емкостные дисплеи.

Источник

Типы сенсорных экранов. Какой сенсорный экран лучше

Экраны современных устройств могут не только выводить изображение, но и позволяют взаимодействовать с устройством посредством сенсоров.

Современные технологии touchscreen

Изначально сенсорные экраны применялись в некоторых карманных компьютерах, а на сегодняшний день сенсорные экраны находят широкое применение в мобильных устройствах, плеерах, фото и видеокамерах, информационных киосках и так далее. При этом в каждом из перечисленных устройств может применяться тот или иной тип сенсорного экрана. В настоящее время разработано несколько типов сенсорных панелей, и, соответственно, каждая из них обладает своими достоинствами и недостатками. В данной статье мы как раз и рассмотрим, какие же бывают типы сенсорных экранов, их достоинства и недостатки, какой тип сенсорного экрана лучше.

Существует четыре основных типа сенсорных экранов: резистивные, емкостные, с определением поверхностно-акустических волн и инфракрасные. В мобильных же устройствах наибольшее распространение получили только два: резистивные и емкостные. Основным их отличием является тот факт, что резистивные экраны распознают нажатие, а емкостные – касание.

Резистивные сенсорные экраны

Данная технология получила наибольшее распространение среди мобильных устройств, что объясняется простотой технологии и низкой себестоимостью производства. Резистивный экран представляет собой LCD дисплей, на который наложены две прозрачные пластины, разделенные слоем диэлектрика. Верхняя пластина гибкая, так как на нее нажимает пользователь, нижняя же жестко закреплена на экране. На обращенные друг другу поверхности нанесены проводники.

Резистивный сенсорный экран

Микроконтроллер подает напряжение последовательно на электроды верхней и нижней пластины. При нажатии на экран гибкий верхний слой прогибается, и его внутренняя проводящая поверхность касается нижнего проводящего слоя, изменяя тем самым сопротивление всей системы. Изменение сопротивления фиксируется микроконтроллером и таким образом определяются координаты точки касания.

Из плюсов резистивных экранов можно отметить простоту и малую стоимость, неплохую чувствительность, а также возможность нажимать на экран как пальцем, так и любым предметом. Из минусов необходимо отметить плохое светопропускание (в результате приходится использовать более яркую подсветку), плохая поддержка множественных нажатий (multi-touch), не могут определять силу нажатия, а также довольно быстрый механический износ, хотя в сравнении со временем жизни телефона, этот недостаток не так уж и важен, так как обычно быстрее телефон выходит из строя, чем сенсорный экран.

Применение: сотовые телефоны, КПК, смартфоны, коммуникаторы, POS-терминалы, TabletPC, медицинское оборудование.

Емкостные сенсорные экраны

Емкостные сенсорные экраны делятся на два типа: поверхностно-емкостные и проекционно-емкостные. Поверхностно-емкостные сенсорные экраны представляют собой стекло, на поверхность которого нанесено тонкое прозрачное проводящее покрытие, поверх которого нанесено защитное покрытие. По краям стекла расположены печатные электроды, которые подают на проводящее покрытие низковольтное переменное напряжение.

Поверхностно-емкостной сенсорный экран

При касании экрана образуется импульс тока в точке контакта, величина которого пропорциональна расстоянию из каждого угла экрана до точки касания, таким образом, вычислить координаты места касания контроллеру достаточно просто, сравнить эти токи. Из достоинств поверхностно-емкостных экранов можно отметить: хорошее светопропускание, малое время отклика и большой ресурс касаний. Из недостатков: размещенные по бокам электроды плохо подходят для мобильных устройств, требовательны к внешней температуре, не поддерживают multi-touch, касаться можно пальцами или специальным стилусом, не могут определять силу нажатия.

Применение: информационные киоски в охраняемых помещениях, в некоторых банкоматах.

Проекционно-емкостные сенсорные экраны представляют собой стекло с нанесенными на него горизонтальными ведущими линиями проводящего материала и вертикальными определяющими линиями проводящего материала, разделенные слоем диэлектрика.

Проекционно-емкостной сенсорный экран

Работает такой экран следующим образом: на каждый из электродов в проводящем материале микроконтроллером последовательно подается напряжение и измеряется амплитуда возникающего в результате импульса тока. По мере приближения пальца к экрану емкость электродов, находящихся под пальцем, изменяется, и таким образом контроллер определяет место касания, то есть координаты касания – это пересекающиеся электроды с возросшей емкостью.

Достоинством проекционно-емкостных сенсорных экранов является быстрая скорость отклика на касание, поддержка multi-touch, более точное определение координат по сравнению с резистивными экранами и определение силы нажатия. Поэтому эти экраны в большей степени используются в таких устройствах, как iPhone и iPad. Также стоит отметить большую надежность этих экранов и, как следствие, больший срок работы. Из недостатков можно отметить, что на таких экранах касаться можно только пальцами (рисовать или писать от руки пальцами очень неудобно) или специальным стилусом.

Применение: платежные терминалы, банкоматы, электронные киоски на улицах, touchpads ноутбуков, iPhone, iPad, коммуникаторы и так далее.

Сенсорные экраны ПАВ (поверхностно-акустические волны)

Состав и принцип работы данного типа экранов следующий: по углам экрана размещены пьезоэлементы, которые преобразуют подаваемый на них электрический сигнал в ультразвуковые волны и направляют эти волны вдоль поверхности экрана. Вдоль краев одной стороны экрана распределены отражатели, которые распределяют ультразвуковые волны по всему экрану. На противоположных от отражателей краях экрана расположены сенсоры, которые фокусируют ультразвуковые волны и передают их далее на преобразователь, который в свою очередь преобразует ультразвуковую волну обратно в электрический сигнал. Таким образом, для контроллера экран представляется в виде цифровой матрицы, каждое значение которой соответствует определенной точке поверхности экрана. При касании пальцем экрана в любой точке происходит поглощение волн, и в результате общая картина распространения ультразвуковых волн изменяется и в результате преобразователь выдает более слабый электрический сигнал, который сравнивается с хранящейся в памяти цифровой матрицей экрана, и таким образом вычисляются координаты касания экрана.

Сенсорный экран ПАВ

Из достоинств можно отметить высокую прозрачность, так как экран не содержит проводящих поверхностей, долговечность (до 50 млн. касаний), а также сенсорные экраны ПАВ позволяют определять не только координаты нажатия, но и силу нажатия.

Из недостатков можно отметить более низкую точность определения координат, чем у емкостных, то есть рисовать на таких экранах не получится. Большим недостатком являются сбои в работе при воздействии акустических шумов, вибраций или при загрязнении экрана, т.е. любая грязь на экране блокирует его работу. Также данные экраны корректно работают только с предметами, поглощающими акустические волны.

Применение: сенсорные экраны ПАВ в основном в охраняемых информационных киосках, в образовательных учреждениях, в игровых автоматах и так далее.

Инфракрасные сенсорные экраны

Устройство и принцип работы инфракрасных сенсорных экранов довольно простой. Вдоль двух прилегающих друг к другу сторон сенсорного экрана расположены светодиоды, излучающие инфракрасные лучи. А на противоположной стороне экрана расположены фототранзисторы, которые принимают инфракрасные лучи. Таким образом, весь экран покрыт невидимой сеткой пересекающихся инфракрасных лучей, и если коснуться экрана пальцем, то лучи перекрываются и не попадают на фототранзисторы, что немедленно регистрируется контроллером, и таким образом определяются координаты касания.

Инфракрасный сенсорный экран

Применение: инфракрасные сенсорные экраны используются в основном в информационных киосках, торговых автоматах, в медицинском оборудовании и т.д.

Из достоинств можно отметить высокую прозрачность экрана, долговечность, простоту и ремонтопригодность схемы. Из недостатков: боятся грязи (поэтому используются только в помещении), не могут определять силу нажатия, средняя точность определения координат.

P.S. Итак, мы рассмотрели основные типы наиболее распространенных сенсорных технологий (хотя есть еще и менее распространенные, такие, как оптические, тензометрические, индукционные и так далее). Из всех этих технологий наибольшее распространение в мобильных устройствах получили резистивные и емкостные, так как обладают высокой точностью определения точки касания. Из них наилучшими характеристиками обладают проекционно-емкостные сенсорные экраны.

Текст подготовлен по материалам из открытых источников методистами по Технологии Карабиным А.С., Л.В. Гаврик, С.В. Усачёвым

Источник

Что лучше: резистивный или емкостной экран? Типы сенсорного экрана

Перед тем как рассмотреть емкостной или резистивный экран, требуется определиться с тем, что собой представляет сенсорная технология вообще. Тут все понятно: это экран, который определяет координаты нажатия. Если выражаться научно, то тут подразумевается метод управления интерфейсом, с помощью которого пользователь может нажимать непосредственно на интересующее место. На данный момент существует несколько методов реализации сенсорных экранов. Стоит рассмотреть каждый по отдельности.

Резистивная технология

Чтобы определиться, какой тип экрана, емкостный или резистивный, вам больше подходит, необходимо рассмотреть их. Второй вариант предполагает использование определенной производственной технологии. Снизу размещена панель из стекла, поверх которой находится прозрачная гибкая мембрана. На панели и мембране присутствует токопроводящее покрытие, то есть резистивное. При нажатии на экран происходит замыкание в определенной точке. Если знать напряжение на электродах с одной стороны и измерить его же на мембране, то получается отследить одну координату. Две координаты потребуют отключить одну группу электродов, чтобы включить другую. Это все в автоматическом режиме делает микропроцессор, как только происходит изменение напряжения на мембране. Резистивные экраны не позволяют реализовать мультитач.

Особенности резистивной технологии

Как и у любого другого типа реализованных устройств, тут имеются определенные черты, которые являются положительными или отрицательными в зависимости от ситуации. В качестве преимуществ обычно отмечается дешевое производство, а также возможность нажимать чем угодно, так как требуется только продавить мембрану. Точность позиционирования повышается за счет применения стилусов.

Негативные моменты

Основными недостатками можно назвать низкую степень пропускания света, высокую скорость появления царапин на поверхности, возможность нажатий в одну точку не более 35 миллионов раз, невозможность реализовать мультитач. Если вы не можете решить, емкостной или резистивный экран выбрать, то важно отметить еще и невозможность использования жестов типа скольжения, так как требуется нажать пальцем на экран и вести его не отпуская. В устройствах с такими элементами управления лучше использовать софт, требующий минимального использования «листающих» жестов.

Емкостной экран

Разбираясь в особенностях этой технологии, стоит отметить, что она может быть реализована несколькими способами, имеющими определенные различия. Емкостный сенсорный экран может быть просто емкостным и проекционно-емкостным. Первый вариант предполагает использование определенных элементов. Поверх стеклянной панели размещается прозрачный резистивный материал, например, сплав оксида олова или индия. По углам размещены электроды, которые подают небольшое переменное напряжение на проводящий слой. Если к экрану прикасаются токопроводящим предметом, то возникает утечка, и чем этот предмет ближе к электроду, тем ниже сопротивление экрана, то есть сила тока заметно увеличивается. А называется это все емкостной экран, так как переменный ток проводится предметом большей емкости. Чаще всего речь идет о пальце.

Особенности емкостных экранов

Как и прочие виды технологий, в данном случае речь идет о совокупности достоинств и недостатков. В качестве преимуществ перед остальными можно назвать высокую светопропускающую способность, значительный ресурс нажатий, простоту и удобство работы методом «листания». Недостатки здесь тоже имеются: требуется использовать только пальцы либо специализированные стилусы. Обычный емкостной экран не поддерживает технологию мультитач. Часто бывают случайные нажатия. К примеру, система может распознавать жест как «листание» даже в том случае, когда он не предполагается, так как сложно удержать палец строго на одном месте после нажатия.

Проекционно-емкостной сенсорный экран

В данном случае устройство отличается от предыдущих довольно сильно. Внутренняя сторона экрана представляет собой сетку электродов. Если происходит прикосновение предметом большей емкости к электроду, то образуется конденсатор, обладающий постоянной емкостью. Такие экраны используются на улице, так как позволяют устанавливать стекло, толщина которого достигает 18 мм, при этом удается получить не только максимально твердую поверхность, но и обеспечить вандалоустойчивость.

Особенности проекционно-емкостных сенсоров

В данном случае, как и во всех остальных, имеются определенные преимущества и недостатки, о которых следует знать. В качестве достоинств можно назвать возможность реализации мультитач, реагирование на нажатие в перчатке, высокую степень пропускания света, а также долговечность самого экрана. Такие экраны способны реагировать на приближение пальцев без факта нажатия. Порог, когда происходит завершение касания, обычно настраивается программно. Крайняя точка – это обычно сам экран, так как продавливать его совершенно бесполезно.

Если рассматривать проекционно-емкостной экран, то он обладает и определенными недостатками, в качестве которых принято называть сложную и довольно дорогую электронику, невозможность использования обычного стилуса, вероятность случайных нажатий.

Мультитач технология

Невозможно определить подходящий тип сенсорного экрана, емкостный или резистивный, не решив вопрос, касающийся реализации данной технологии. Мультитач – это возможность множественных касаний. Настоящая реализация предполагает отслеживание координат нескольких нажатий одновременно. Если в смартфоне или планшете реализована такая технология, то с его помощью можно имитировать игру на музыкальном инструменте, к примеру, гитаре. Следует разобраться с этим подробнее.

Можно взять обычный емкостный или резистивный экран. Если нажать сначала, например, в левый верхний угол, а потом, не отрывая палец, другим нажать в правый нижний, то электроникой в качестве координат будет определен центр экрана, то есть середина отрезка между парой этих касаний. Это будет видно, если запустить специальное приложение, отслеживающее координаты нажатия. Однако встает вопрос о том, а как же реализовано масштабирование картинок, если все равно распознается только одно нажатие?

Тут все просто. Это самый обычный программный трюк. Вы нажали на емкостной экран – электроника это определила. Это будет точка «А». Теперь, не отпуская пальца, вы нажимаете в другое место, которое будет точкой «В», получается, что в этот момент точка нажатия переместилась мгновенно в сторону, образовав «С». Именно в этот момент, когда фактически отпускания пальца не было, а точка нажатия мгновенно переместилась, программно обрабатывается в качестве мультитача. Далее, если точка «С» становится ближе к «А», то определяется сдвигание пальцев, то есть в случае с изображением, картинку надо уменьшить, и наоборот. Еще один момент: если точка «С» описывает дугу вокруг одной из точек, то программа определяет это как вращение одного пальца вокруг другого, что вызывает необходимость поворота картинки в соответствующую сторону.

Использование резистивного и емкостного экранов

Профессиональными разработчиками традиционно используется первый тип, так как он позволяет управлять любым предметом при различных погодных условиях. При реализации резистивной технологии используется большее количество датчиков на квадратный сантиметр в сравнении с емкостной, поэтому на дисплее можно отображать мельчайшие значки, на которые допускается нажимать иглой. К примеру, операционная система Windows Mobile разрабатывалась с учетом такой особенности, поэтому хорошо работает с резистивными экранами. Такие дисплеи почти нечувствительны к случайным нажатиям. Однако многие разработчики сейчас нацелены создавать приложения, ориентированные на емкостный сенсорный экран. Это уже становится проблемой для устройств, выполненных с применением резистивной технологии.

Принято считать, что стоимость первой технологии меньше, чем второй. Это было так до последнего времени, а теперь тип экрана емкостный стал производиться многомиллионными тиражами, а это заметно снизило его цену.

Степень защищенности

Важно понимать, что для планшетных компьютеров и коммуникаторов дисплей является самой уязвимой частью. Емкостной экран является более предпочтительным вариантом в плане надежности. Его производительность в любых условиях заметно выше, а резистивные модели могут отказать, к примеру, если нести их вниз стеклом. Емкостный экран – это отказоустойчивый вариант. Даже если он сломан, то и дальше будет исполнять свои функции. Если решать, емкостный или резистивный экран выбрать, то стоит отметить, что в полевых условиях первый будет оптимальным вариантом.

Выводы

Если подводить итоги, то можно отметить, что оба варианта реализации дисплеев имеют свои преимущества и недостатки. При том что емкостный экран – это целая совокупность возможностей, резистивный ориентирован на использование в определенных ситуациях. Обычно все зависит от интерфейса, используемого в гаджете. Стилус для емкостных экранов удобен в использовании, площадь его нажатия заметно меньше, чем у пальца, однако при хорошей отзывчивости поверхности удобно обходиться и без этого приспособления. Постоянное совершенствование резистивных дисплеев привело к тому, что появились модели вполне твердые, то есть стойкие к формированию царапин, но при этом и отзывчивые. Такие варианты стали весьма удобны в эксплуатации.

Необходимость использовать специальный стилус для емкостных экранов иногда доставляет немалое неудобство, так как он обычно не идет в комплекте с устройством. А резистивная технология предполагает и сопровождение специальным приспособлением, и возможность нажатия любым твердым предметом. Одна из причин, по которой многие выбирают емкостный сенсорный экран – мультитач, однако стоит отметить, что чаще всего это программная реализация, как уже было описано, и при должном подходе она может быть применена и для резистивного. Проекционно-емкостная технология пока еще не стала настолько доступной, как этого хотелось бы.
