Airtime Fairness / Cправедливость эфирного времени
Airtime Fairness (ATF) – технология повышающая производительность беспроводной сети, которая гарантирует, что каждый клиент имеет равный доступ к эфирному времени, независимо от возможностей клиента. Включение данной опции уменьшит негативное влияния медленных устройств на общую пропускную способность беспроводной сети, ограничивая передачу данных не по количеству пакетов, а по времени передачи, независимо от количества переданных данных. Но это не устранит полное влияние устройств использующих устаревший стандарт.
Цели технологии
Как это работает
Есть два разных устройства:
Если « A » необходимо передать данные размером 10 МБ, это займет 10 секунд. Это означает, что для того, чтобы « B » начал передачу данных после « A », ему может потребоваться подождать полные 10 секунд, прежде чем « A » завершит свою передачу.
При включенной Airtime Fairness (ATF), эфирное время будет равномерно распределено между всеми устройствами, для « A » и « B » будет выделено для 5 секунд.
Таким образом, у вас есть 1 МБ x 5 секунд + 5 МБ x 5 секунд, что в результате дает общую производительность сети 30 МБ / с. Это значительно выше, чем исходные 10 мб / сек, возможные без Air Time Fairness. Однако, если вы присмотритесь, вы заметите, что более медленное устройство « A » показало более низкую производительность, потому что часть этого времени посвящена « B ».
Теперь « B » теперь нужно передать только 10 МБ данных. Со скоростью 5 МБ / с он может завершить передачу Wi-Fi за 2 секунды. Это оставляет 8 секунд сетевого времени для более медленного устройства. Таким образом, у вас есть 1 МБ x 8 секунд + 5 МБ x 2 секунды, что в сумме равняется 18 МБ.
Эта технология снимает монополию на сетевое время со стороны более медленного устройства (что делает более медленное устройство еще медленнее), выделяет и переносит это время обработки на более быстрое устройство для достижения лучшей общей производительности сети.
Когда использовать Airtime Fairness
Airtime Fairness включается, когда:
Airtime Fairness отключается, когда:
Airtime Fairness — Что Это В Роутере?
Понятие Airtime Fairness, или в сокращении ATF, появилось недавно и связано оно непосредственно с работой всеми нами любимых wifi роутеров. А точнее, с его пропускной способностью. Если говорить языком адмиралов, то известно, что скорость корабельной эскадры равна скорости самого медленного судна. Это же определение применимо и к беспроводным сетям — скорость всей традиционной сетки будет зависеть от того, насколько быстро работает самое «тормозное» устройство — будь то маршрутизатор или компьютер.
Суть проблемаы состоит в том, что в стандартной схеме обмен информацией между маршрутизатором и устройством ограничен количеством передаваемых пакетов данных независимо от затраченного на эту работу времени.
Например, если ваш роутер работает со скоростью до 300 мбит/с по стандарту wifi 802.11 «N», а какой-то адаптер, установленный на одном из компьютеров, поддерживает лишь «G», ограничение в котором 54 мбит/с, то соответственно, он будет значительно тормозить всю сеть, поскольку обычный маршрутизатор обменивается с каждым из клиентов по очереди, а значит будет тратить время на передачу информации больше, чем с другими.
Для того, чтобы этого избежать, разработчики сетевого оборудования придумали эту технологию — Airtime Fairness. Роутеры, ее поддерживающие, ограничивают сессию связи с клиентским устройством не по количеству пакетов, а по времени их передачи. И в итоге получается, что падает скорость только на одном из компьютеров, который самый медленный, так как он за этот отрезок времени успевает передать информации меньше, чем другие. Но он при этом не тормозит работу с другими, которые за то же время передают в разы больше информации — вот так все просто.
Что это нам даёт? Airtime Fairness будет очень полезен тем, у кого имеются как новые, так и старые беспроводные устройства. В этом случае при выборе роутера смотрите на присутствие в нем технологии Airtime Fairness, чтобы современные не ограничивались в своих возможностях пропускной способностью уже устаревших девайсов.
Новый «сервиз» от Ubiquiti – пополнение в модельном ряде UniFi AC
Все верно – на днях компания Ubiquiti Networks (ubnt.com) анонсировала 4 новые модели точек доступа UniFi AC. Теперь модельный ряд высокоскоростных «тарелочек» не уступает вариативности предыдущего поколения UniFi, которое завоевало оглушительную популярность у строителей небольших WiFi-сетей. Стоимость младшей двухдиапазонной точки 802.11ac теперь начинается от 89 долларов, а все новые точки поддерживают технологию радиовыноса Wireless uplink. Общие данные о новых точках представлены в нашем quick-look-обзоре.
Сравнение общих параметров новых точек доступа UniFi AC
Естественно, в диапазоне 2,4 ГГц нет никакого 802.11ac, поэтому для данного диапазона указаны пропускные способности стандарта 802.11n. Стало уже привычным разделение стандартов питания между младшими и старшими точками, и палка эта о двух концах: с одной стороны, оставлена замечательная возможность обратной совместимости по инфраструктуре, когда имеющиеся UniFi AP можно заменить на что-нибудь новенькое без затрат на замену инжекторов/коммутаторов с Passive PoE. С другой стороны, при строительстве новых сетей снова придется мириться с «нестандартностью» питания UniFi. Впрочем, коммутаторы семейства EdgeSwitch по-прежнему умеют запитывать точки и с тем, и с другим стандартом питания.
Стоит заметить, что речь о Wave 2 в новой линейке не идет, а значит, нет и MU-MIMO. В новых точках изменен дизайн и появилось несколько аппаратных и программных особенностей. Прежде чем рассмотреть каждую точку в отдельности, расскажем об общих особенностях новинок.
Добавлены новые опции для радиоканала: Spectral Analysis, Band Steering, и Airtime Fairness
Назначение каждой из этих функций ясно из ее названия и короткого описания производителя: Spectral analysis собирает статистику по обоим диапазонам WiFi и доступным каналам (вопросы о том, собирается ли информация о непротокольных помехах, доступен ли сбор статистики без прерывания сервиса, остаются открытыми).
Band steering в зависимости от настроек либо работает в традиционном своем приложении, «выталкивая» клиентов, умеющих работать в диапазоне 5 ГГц, в него, либо распределяет клиентов между диапазонами в определенном заданном соотношении.
Airtime Fairness, в свою очередь, призван решить проблему медленного клиента, выделяя под каждого из работающих на точке клиентов время, в течение которого он может передавать, а значит, теперь медленный клиент не сможет монополизировать все ресурсы точки доступа, так как каждый получит одинаковое время на передачу данных (это и подразумевается под словом Fairness, «честность»). Как видно из описаний, да и из названий тоже, очень многое пересекается с функционалом «полноценных» enterprise-решений Ruckus Wireless.
Android and iOS Easy Setup Mobile Application Support – а это уже камень в огород «рукусовского» же лоукост-решения Xclaim. В общих чертах и расплывчатых формулировках заявляется работа точек в таком режиме настройки без контроллера (нет информации о максимальном размере такого комплекса и о поддерживаемых при этом функциях). По сути, здесь речь идет о легализации работы системы без постоянно запущенного компьютера с контроллером, правда, приложение пока лишь только «скоро будет доступно» для мобильных ОС. Интересна универсальность, с которой позиционируется интеграция новых точек: хочешь – решение, управляемое контроллером, а хочешь – маленькая сеть из двух-трех точек, работающая автономно, но управляемая централизованно. Как бы то ни было, пока говорить о способе и качестве реализации этой функции рано, однако сама концепция весьма воодушевляющая.
Изменения, естественно, коснулись и дизайна. Говорить о его качестве – значит, постулировать весьма субъективные утверждения: кому-то нравятся округлые привычные «тарелки» UniFi, кто-то будет тосковать без рубленых форм UAP AC, мы же, в свою очередь, лучше обратимся к рассмотрению функционала каждой точки подробнее.
UAP-AC-LITE-AP – самая бюджетная (чуть дороже «классической» UAP, ощутимо дешевле UAP PRO) и компактная точка доступа в рассматриваемой линейке.
По сравнению со «стандартной» UniFi AP диаметр UAP-AC-LITE уменьшен на четверть, а максимальная (декларируемая) пропускная способность увеличена в 5 раз. Режим MIMO 2х2:2 в диапазонах 2,4 и 5 ГГц обеспечивает максимальную пропускную способность в 300 и 867 Мбит/с соответственно.
Двухдиапазонная точка доступа в ультра компактном дизайне по цене менее 100$ будет подходящей покупкой для домашнего использования или для малого офиса.
UniFi-AC-LR-AP – оптимальный вариант для организации WiFi в больших помещениях.
Многие наверняка сталкивались с так называемой «asymmetric power problem», когда клиентское устройство «видит» точку доступа, но не может «добить» до нее. Для таких случаев рекомендуется использовать Long-Range-модель из семейства UniFi. Модели AC LR не только мощнее, чем обычные точки доступа, что характерно для LR-семейства, но и имеют усовершенствованную антенную систему диапазона 5 ГГц, что позволяет улучшить производительность канала не только в направлении к клиенту, но и в обратном — новые решения в конструкции антенны обеспечивают симметричную зону покрытия за счет увеличенного коэффициента чувствительности антенны (2,4 ГГц: 3 dBi, 5 ГГц: 6 dBi). Посмотрите, насколько сложнее и современнее стала антенна новых Unifi, по сравнению с классическими. Конечно, до адаптивных антенных систем Ruckus им еще далеко, но прогресс несомненно есть.
UniFi-AC-Pro-AP – высокая производительность 3×3 MIMO одновременно в двух диапазонах, помещенная во всепогодный корпус с питанием по Passive PoE (48V) или 802.3af/803.2at. Возможность Instant Upgrade позволяет установить UAP-AC-PRO на место стандартной UAP, используя существующий крепеж, что очень упрощает проведение работ по модернизации беспроводной сети. ВАЖНО: это не outdoor-точка, она не позиционируется как пригодная для эксплуатации вне помещений, просто теперь WiFi можно сделать и в помещении с повышенной влажностью, например, на складе – главное, чтобы при этом на точку не лился дождь сверху. Вот что по этому поводу говорит сам производитель:
• Mounting location should be at least 60 cm (2 ft) from the edge of the eave or ceiling.
• Cable feed must be pointed downwards when wall-mounted.
• Shielded Category 5 (or above) cabling should be used for all outdoor wired Ethernet connections and should be grounded through the AC ground of the PoE. We recommend that you protect your networks from harmful outdoor environments and destructive ESD events with industrial grade, shielded Ethernet cable from Ubiquiti Networks
А еще AC Pro имеет на борту интригующую изюминку – usb-порт для подключения некоего optional accessory с возможностью подать на него до 11 Вт мощности. Осталось только дождаться анонса этого аксессуара – пока мы можем лишь строить догадки, что это будет: Bluetooth low energy, 4G модем, что-то еще? Или это будет всего лишь отдельный комплект громкой связи для модернизации Pro до уровня EDU?
UniFi-AC-EDU-AP – двухдиапазонная точка доступа с MIMO 3х3 с питанием по Passive PoE или 803.2at. Ключевой особенностью данной модели является наличие встроенного динамика для организации звуковых оповещений в школах, больницах, офисах, торговых центрах – в любом месте, где появится такая потребность. UAP-AC-EDU дает возможность создавать звуковые объявления без необходимости приобретения дополнительного (и дорогостоящего) оборудования, и при этом система обеспечивает точное воспроизведения голоса. Теперь не нужно звонить на ресепшн и просить объявить что-то по громкой связи, каждый может сделать это со своего смартфона (или с телефона серии UniFi). Звуковое оповещение можно создать с любого смартфона и передать его на точку доступа по WiFi через приложение (скоро появится в App Store и Google Play). UAP-AC-EDU дает возможность создавать звуковые объявления без необходимости приобретения дополнительного оборудования, и при этом система обеспечивает точное воспроизведения голоса. Вопросы об интеграции этого решения с уже установленными системами оповещения открыты и на данном этапе остаются без ответов – будем ждать, затем протестируем и посмотрим. Пока наиболее логичным способом такой интеграции нам представляется присвоение всей системе оповещения или ее отдельным сегментам телефонных SIP-номеров, что позволит увязать ее с любой современной телефонной станцией.
Управление и мониторинг точек доступа осуществляется с помощью бесплатного программного контроллера UniFi Controller четвертого поколения. Данный контроллер представляет собой единое решение для управления устройствами линейки UniFi: точки доступа, VoIP-телефоны, коммутаторы и Security Gateway.
Таким образом, семейство точек UniFi AC теперь состоит из 6 моделей, что позволяет выбрать наиболее оптимальное оборудование под конкретную задачу.
Из очевидных минусов новых моделей, кроме тех сомнений, которые были озвучены выше, можно отметить разве то, что в мультипаки теперь не входят инжекторы питания – впрочем, такие наборы обычно приобретаются для крупных объектов, где логично использовать PoE-коммутаторы.
Цены на новую линейку уже опубликованы на нашем сайте.
В данной статье объясняется значение функции эфирного времени, а так же рассматривается как с ее помощью можно диагностировать медленную систему Wi-Fi, и что делать, чтобы улучшить производительность.

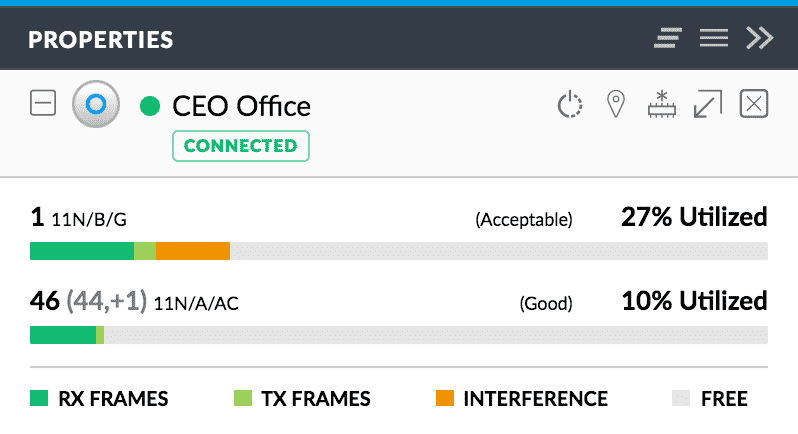

Вы когда-нибудь задумывались, почему ваша Wi-Fi сеть работает медленно? Вы, вероятно, видели графики использования каналов, похожие на этот:
NanoStation 5AC
NanoStation AC – новое поколение точек доступа серии, с поддержкой фирменного поллингового протокола AirMax AC. Как и оборудование предыдущих ревизий, NanoStation AC является по-настоящему универсальным устройством, которое может быть использовано в самых разных ситуациях.
NanoStation Lосо 5AC
NanoStation M2
Ubiquiti NanoStation M2 — точка доступа для прокладки беспроводных мостов на растояние 10 и более километров. Может работать в режиме моста, точки доступа, репитера. Быстро настраивается при помощи набора фирменных утилит AirOS с простым и понятным интерфейсом.
NanoStation M5
Ubiquiti NanoStation M5 — одно из самых удачных решений для передачи трафика на большие расстояния. Благодаря производительному процессору и большому объему оперативной памяти, точка доступа на базе устройства способна без труда обслуживать клиентов небольшой сети.
NanoStation Loco M2
Универсальное Wi-Fi устройство Ubiquiti NanoStation Loco M2 легко решает основные задачи по передаче данных на дальние расстояния. Выполненная в компактном корпусе точка доступа быстро устанавливается на вертикальную поверхность при помощи универсального монтажного узла оригинальной конструкции.
NanoStation Loco M5
NanoStation Loco M5 — мощная точка доступа работающая на частоте 5 ГГц и способная поддерживать беспроводные мосты на расстояние 5 километров и более. Устройство может быть использовано в качестве ретранслятора, моста или производительной точки доступа.
Данный пример наглядно показывает, что используется 27% канала 1, в диапазоне 2,4 ГГц. Но что происходит во время этих 27%, и кто генерирует данный трафик? Это одна из других точек доступа, передающая трафик, так как большая часть времени тратится на прием кадров? Или это чужая сеть, которая находится на том же канале, а мы их просто «подслушиваем»?
AirTime предоставляет данную информацию, демонстрируя вам распределение нагрузки по точкам доступа с детальной статистикой, включая данные о том, какой тип сообщений генерируют те или иные точки доступа и насколько они эффективны (т. е. какие скорости передачи данных используются).
Предположим, вы переехали в новую квартиру в большом жилом комплексе, где каждый отвечает за собственное подключение к Интернету либо ваша компания перебазировалась в новый бизнес-парк. Вы пытаетесь создать свою Wi-Fi сеть. Первым делом вы выполните сканирование окружения (RF Environment Scan). В контроллере UniFi, в разделе Device, нажмите на точку доступа, которую вы хотите просканировать. После того как панель появится панель Properties, перейдите Details > RF Environment и нажмите RF Scan. Вы увидите следующую информацию:

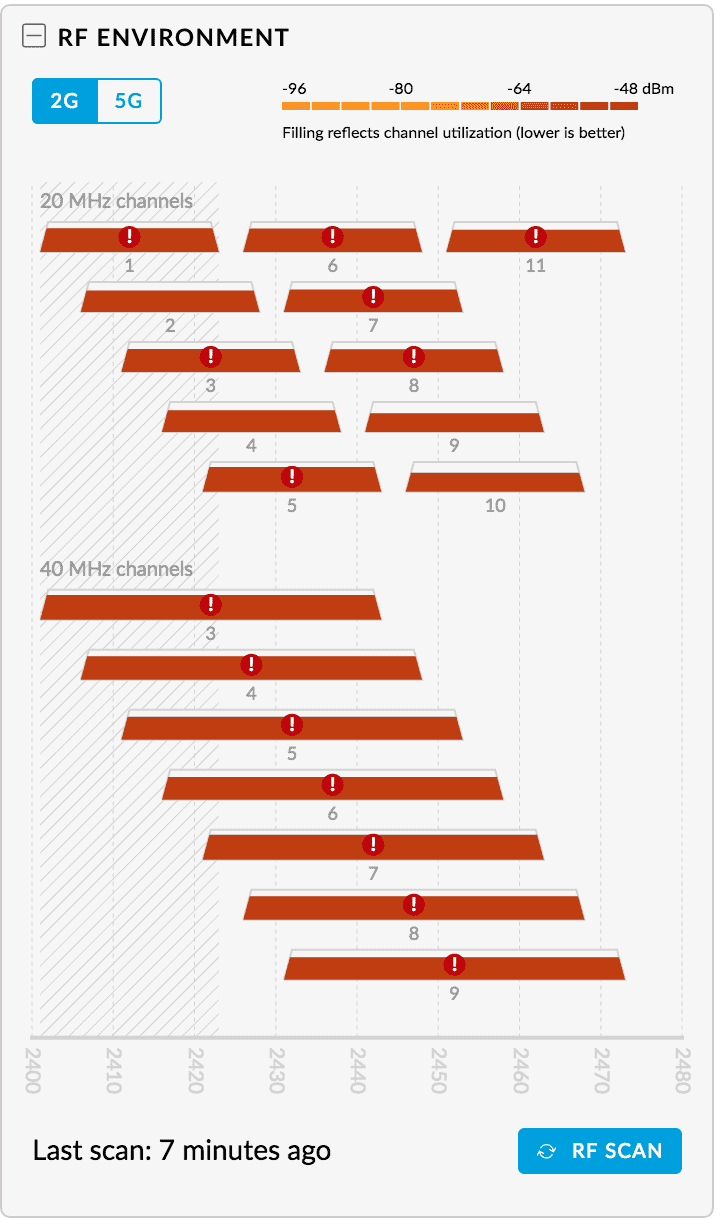

Понятно, что частоты 2.4 гГц полностью заняты, но почему? Кто занимает эфирное время? Щелкните и разверните AirTime, выберите диапазон 2.4 гГц и нажмите кнопку Start. Через несколько секунд AirTime покажет вам разбивку по сообщениям, записанных за последние 10 секунд.

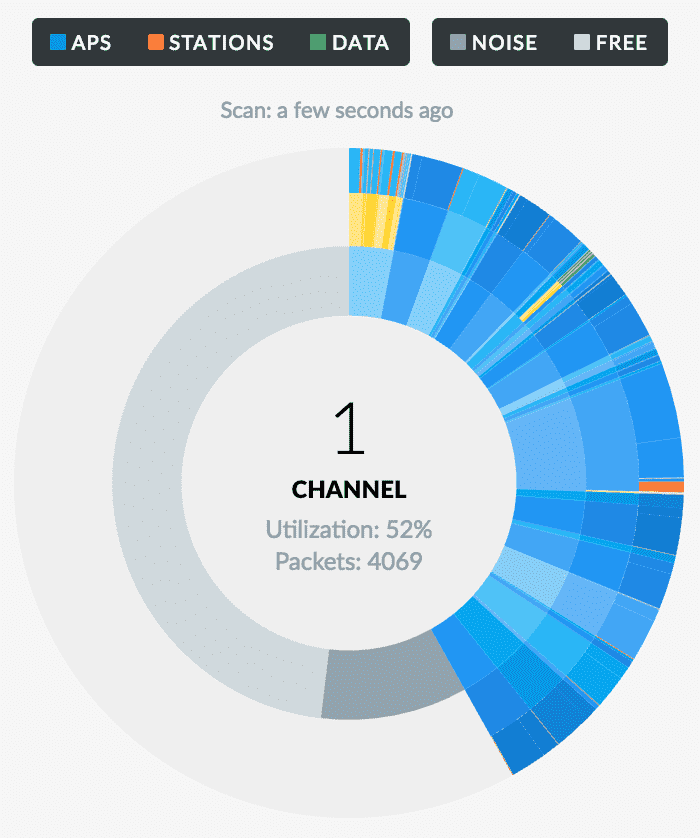

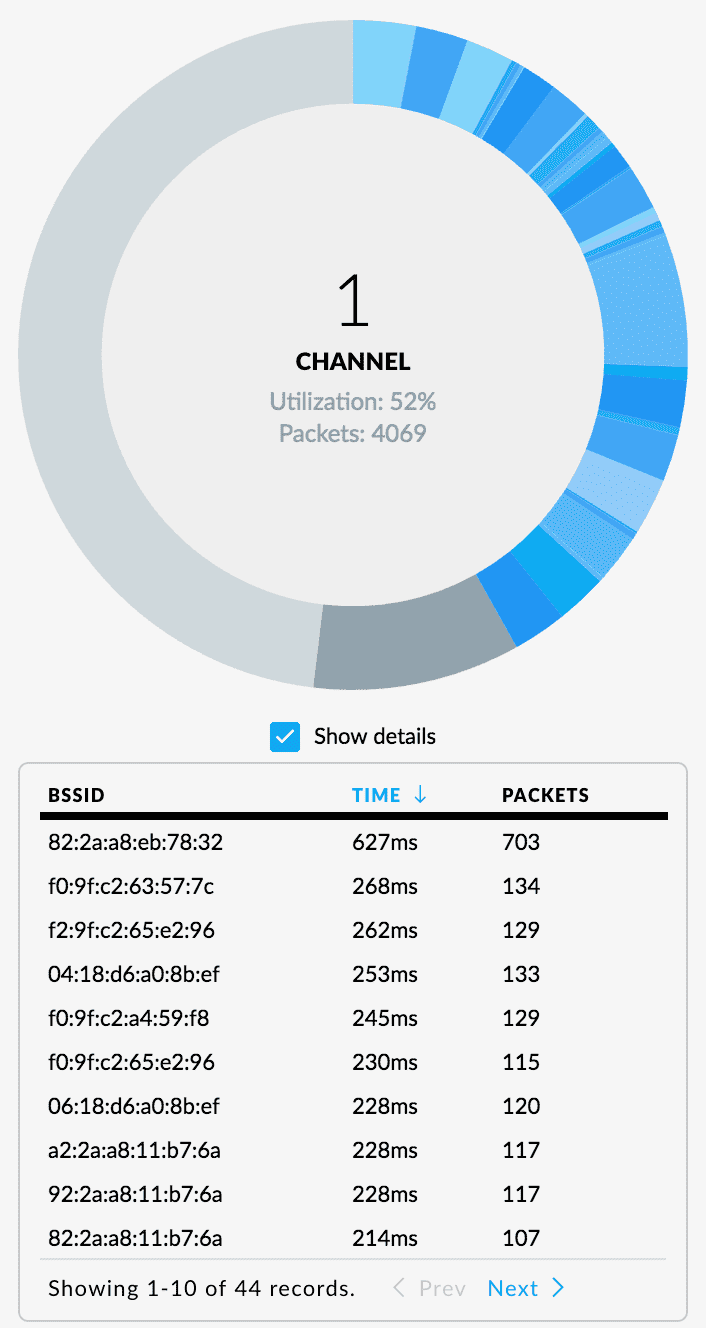

В данном случае мы рассматриваем канал 1. Обратите внимание, что общая загрузка канала составляет 52%, и по умолчанию AirTime показывает все обнаруженные точки доступа. Вы можете нажать на верхнюю панель графика, чтобы проверить один конкретный интервал 10 секунд. После AirTime будет продолжать собирать данные, хотя график не изменится. Чтобы вернуться к последнему графику, щелкните ту же панель еще раз, чтобы отменить его выбор.

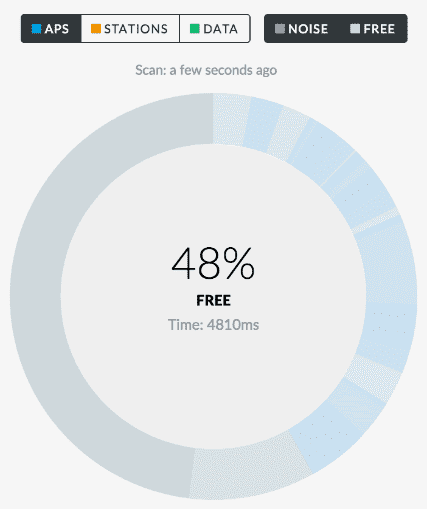

Что показывает этот график? Светло-серый цвет представляет собой количество свободного эфирного времени. Это неиспользованное время, доступное для передачи данных. Далее мы видим темно-серую область. Это означает шум на канале: в это время кто-то пытался что-то получить, но неудачно. Это может быть связано с общими помехами (например, микроволновая печь, беспроводные телефоны DECT, беспроводные видеокамеры и т. д.), эфирные коллизии из-за скрытых проблем UniFi Controller, или сообщения посланные издалека и вызвавшие ошибки декодирования. Далее мы видим несколько оттенков синего. Каждый оттенок означает другую точку доступа. Наведите курсор на различные сегменты, и вы получите подробную информацию, такую как:

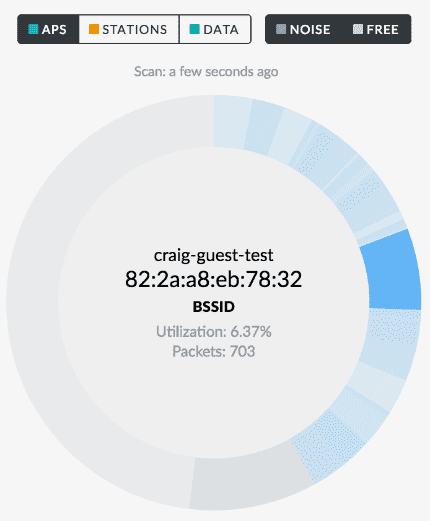

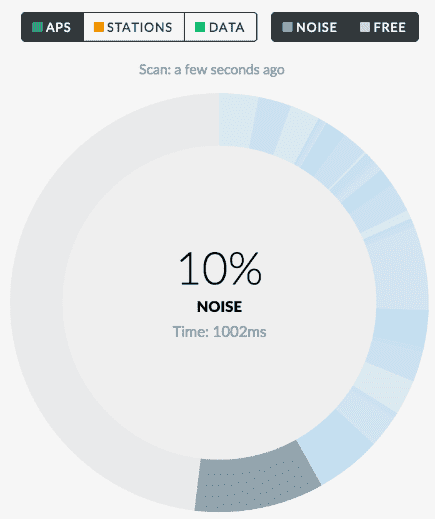

Теперь мы знаем, что 48% нашего эфирного времени по-прежнему свободно, 10% зашумлено помехами, и что точка доступа с SSID » craig-guest-test» использует 6,37% для себя. Для получения дополнительной информации можно нажать на флажок в нижней части графика. Сортировка «по времени» (нажмите на заголовок столбца) показывает, что эта ТД использует больше всех эфирного времени.
Давайте рассмотрим информацию более подробно. Нажмите на «Stations» и «Data», расположенные над графиком. График станет более сложным, показывая дальнейшее разбиение абонентов по станциям, к которым они подключены, и какие данные эти абоненты отправляют и получают.
Сразу замечаем три вещи:
1. Большая часть графика по-прежнему синяя.
2. Есть оранжевые отрезки.
3. Есть желтые отрезки.
Что это значит? Внутренний круг отображает точки доступа и показывает их SSID. Внешний круг представляет станции. Голубые станции сами являются точками доступа. Таким образом, это время ТД требуется для передачи кадров управления или сообщений, которые не имеют явной адресации станции, так называемый широковещательный трафик. Тот факт, что график в основном синий, означает, что точки доступа передают фреймы, которые не являются фактическими фреймами данных. Чтобы получить более подробное представление о конкретной точке доступа, просто нажмите на нее, и вы увидите следующее:

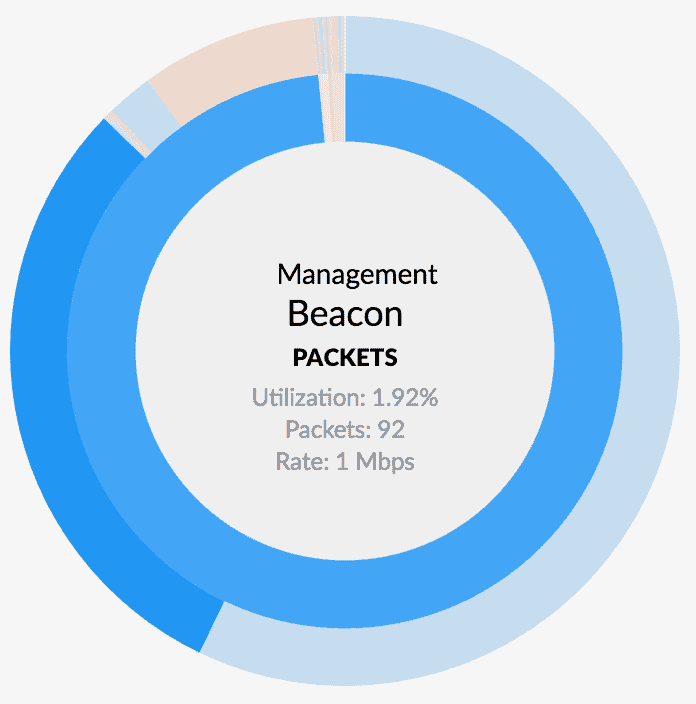

Данная точка доступа использует почти 2% эфирного времени, отправляя сигнальные пакеты, объявляющих SSID в эфир. Обратите внимание, что скорость передачи данных на сигнальных пакетов составляет 1 Мбит/с. Если бы это была одна из ваших точек доступа, было бы хорошей идеей изменить скорость передачи данных фрейма управления до 6 Мбит/с. Таким образом, сигнальные пакеты занимают значительно меньшую часть эфирного времени и даже сеть 2 ГГц может стать пригодной для использования снова.
При изучении этой точки доступа давайте рассмотрим оранжевые пакеты.

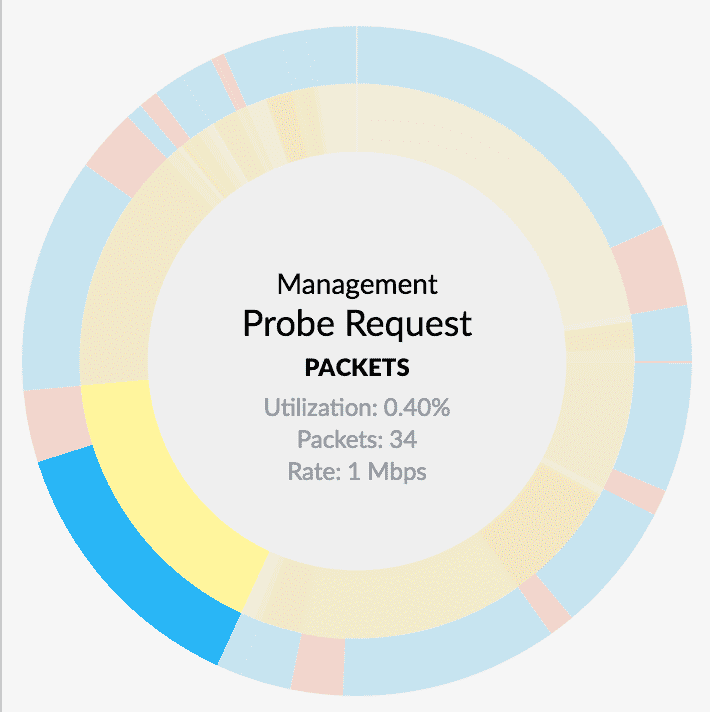

Теперь давайте посмотрим на желтый цвет, нажав на точку доступа с именем «неизвестно».

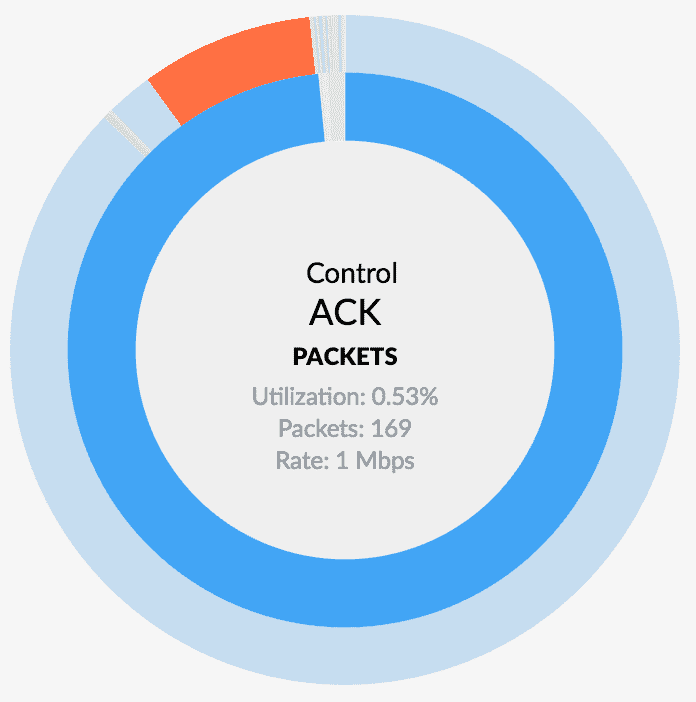

Выделение сообщения показывает, что это пробные запросы от станций, которые не связаны с определенной точкой доступа. Пакеты красного цвета являются «acknowledgment frames», где станция подтверждает ответы, отправленные точками доступа.
Вывод: Использование данных AirTime
Если мы находимся в плотном окружении точек доступа, мы можем легко сделать что-нибудь с теми ТД, которые занимают слишком много эфирного времени, обладают малой скоростью передачи данных и низкой скоростью вещания управляющих фреймов. Например, в UniFi мы можем изменить минимальную скорость передачи данных от 1 Мбит/с до 6 Мбит/с. В случае сети «craig-guest-test» использование эфирного времени уменьшится с 6,37% до 1,23%. Вы также заметили, что «acknowledgment frames» теперь занимают значительно меньшую часть, а фактическая передача данных большую частью эфирного времени.
Примечание: 100% использование невозможно в реальных сценариях. В действительности, любое использование свыше 80% очень трудно достигнуть вне искусственного тестового стенда.
В целом, анализ эфирного времени передачи данных дает более глубокое представление о том, что происходит на вашем канале, помогая вам определить проблемы, а также найти решения. В таблице ниже приведены примеры решений и их применение в контроллере UniFi:
