WiFi Web радио на ESP32 — Karadio
Управление KaRadio32 осуществляется через web интерфейс, энкодером, кнопками. Может работать через внутренний DAC на ESP32 или внешний — например как в моем случае VS1053. Декодирует аудио поток mp3 и AAC. Имеется эквалайзер и плэй лист на 255 строк.
Подключение PCM5102
LCK GPIO25
BCK GPIO26
DIN GPIO22
XMT(XSMT) подтянуть к +5в через резистор 10кОм
FMT GND
SCL(SCK) GND

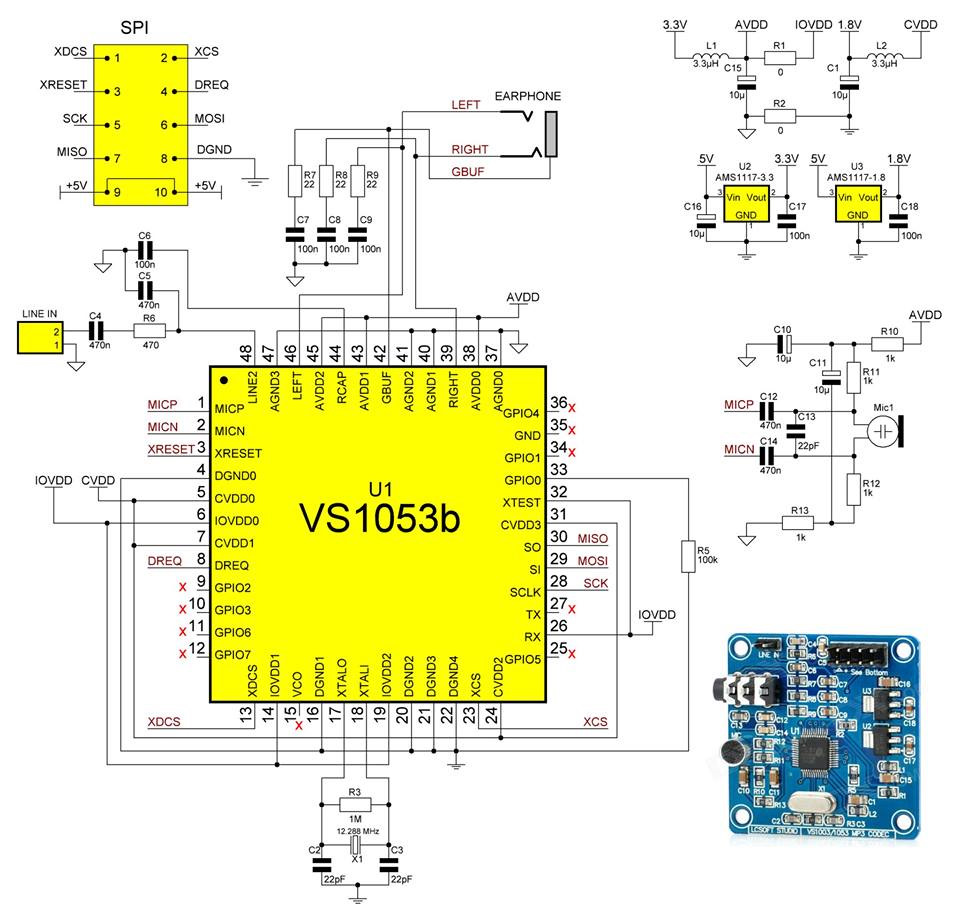

Подключение VS1053
группы miso mosi clk (gpio 19,23, 18)
DREQ XCS XDCS (gpio 34, 32, 33)
RST — 12
The vs1053 software has a bug for aac without it.
Патчи от vlsi.fi для VS1053b

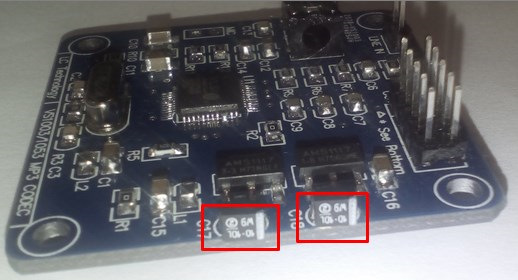

Мне попалась синяя плата с новый чипом VS1053b (1705)
Подключал наушники напрямую vs1053. Сразу плата не заработала — пришлось пропаять полностью. После пропайки начала воспроизводить MP3, а ACC — щелчок и тишина — потом только отключение питания. После закоротил 33 и 34 пин на vs1053 — после этого ACC на некоторых станциях мог проиграть минуты две, а то и сразу обрывало. Применение патча результата не дало. Открыл даташит и по нему начал эксперименты — результата нет. Общался с Jean-Pierre Cocatrix — он сказал что чип возможно поддельный — вообщем работать не будет. В конце концов оставил на плате только закороченные 33 и 34 пин и ранее подпаял два танталовых конденсатора по питанию на 10мкф — как в даташите. Обновил прошивку до 0.9r3 и применил патч все стало работать стабильно — AAC и MP3. На новых прошивках 1.4 и выше удалил патч vs1053 (закороченные 33 и 34 пин оставил) и все стабильно работает, даже не реагирует на статику (подтяжку reset убрал и подключил его как в схеме к gpio12)
_____________________________________________
Компиляция проекта:
Настроенный и обновленный msys Google and Яндекс (аккуратно >800mb) от Pilnikov достаточно только поправить путь к esp-idf. Для тех кто в танке — это надо чтобы самим делать конфиг файлы.
Теперь необходимо добавить путь к нашему каталогу с библиотеками Чтобы программы сборки и компилятор знал, где искать их.
export IDF_PATH=»drive:/msys32/home/username/esp/esp-idf»
printenv IDF_PATH (проверка пути IDF)
Для того чтобы не вводить его каждый раз вручную, создаем скрипт, который будет делать это за нас, каждый раз при запуске программы.
Для этого переходим в каталог drive:\msys32\etc\profile.d\ и создаем здесь скрипт с именем export_idf_path.sh (создаем текстовый файл и переименовываем его)
Открываем его любым текстовым редактором и добавляем строчку
export IDF_PATH=»drive:/msys32/home/userName/esp/esp-idf»
drive:\ — указываем свой
userName — указываем своё
Сборка и компиляция проекта
/esp/Ka-Radio32
make app — только компиляция (на выходе бинарники)
Проект должен собраться и на выходе должен получится бинарник.
make menuconfig — вызывает меню, там по минимуму нужно поменять только имя сом порта (один раз). Menuconfig меняет значения в файле sdkconfig — его можно открывать простым текстовым редактором.
make flash — компилирует и сразу записывает в зверька
make app — только компиляция (на выходе бинарники)
make clean — очистка результатов компиляции
make monitor — запуск монитора порта
Тут, в отличие от ардуины, если вы поменяли где-то что-то, то весь проект не пересобирается целиком, а компилится только кусок, где проводились изменения.
Периодическое его обновление
Настройка рабочего радио через uart — программа Termite 3.3

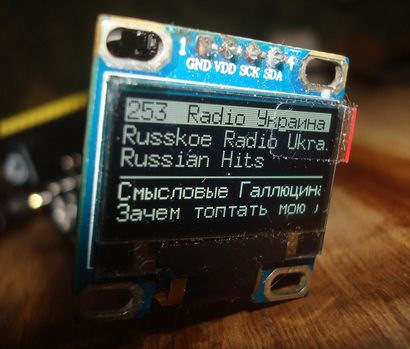

sys.lcd(«1») — по умолчанию 0 — настройка экрана
sys.tzo(«2») — выставить временную зону +2
sys.lcdout(«x») : Timer in seconds to switch off the lcd. 0= no timer
sys.patch(«x»): Change the status of the vs1053 patch at power on.
0 = Patch will not be loaded, 1 or up = Patch will be loaded (default) at power On
sys.patch: Display the vs1053 patch status
help
Commands:
———
Wifi related commands
//////////////////
wifi.lis or wifi.scan: give the list of received SSID
wifi.con: Display the AP1 and AP2 SSID
wifi.con(«ssid», «password»): Record the given AP ssid with password in AP1 for next reboot
wifi.discon: disconnect the current ssid
wifi.station: the current ssid and password
wifi.status: give the current IP GW and mask
//////////////////
System commands
//////////////////
sys.uart(«x»): Change the baudrate of the uart on the next reset.
Valid x are: 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 76880, 115200, 230400
Убираем цифровой шум в линии аудиовыхода, подключенной к внешнему усилителю или гарнитуре из-за соединения между аналоговыми цифровыми землями.
Развязал земли DC B0505S-2W — помехи после развязки ушли.

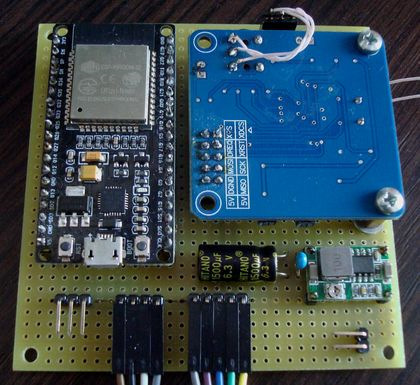

Сборка на макетной плате — в ходе экспериментов еще неоднократно все переделывалось

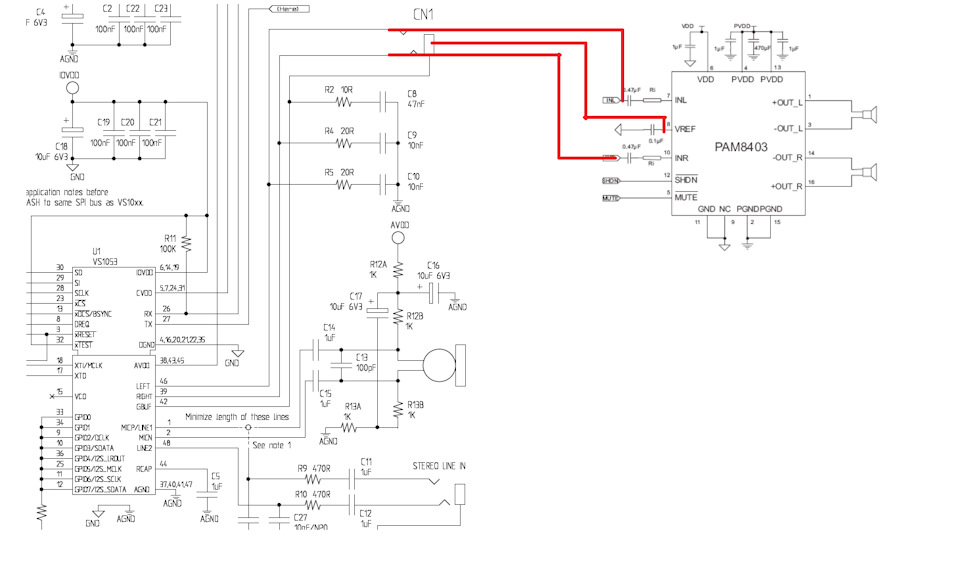

Подключение к Усилителю PAM8403
Пишут что шумов нет — не проверял. gbuf соединять с vref ТОЛЬКО через конденсатор на 47.100мкф

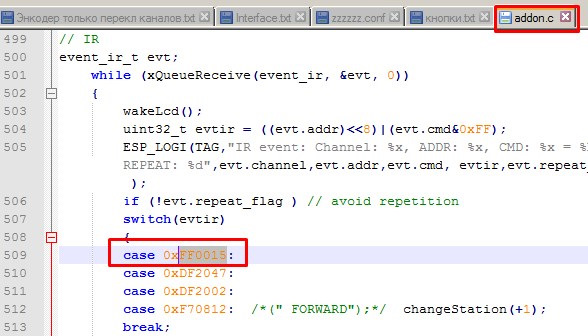

А это разъяснения, что и куда:

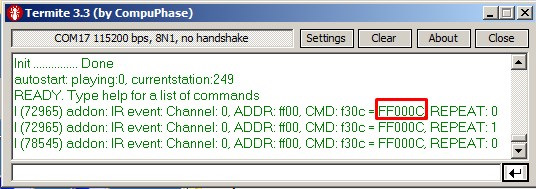

Подключаете модуль к компу через юсб-шнурок, запускаете программу termite, указываете Ваш Сом-порт, жмете кнопки, появившиеся команды в виде FF0009 или FF005F записываете на бумажку, потом эти коды записываете в верхний код, добавляя 0х получится примерно так:
K_UP, data, string, 0xFF0018
K_LEFT, data, string, 0xFF0008
K_OK, data, string, 0xFF001C
…
Видео сборки от блогера Konstantin Pavljuchenko
Подключение стандартной клавиатуры от KaRadio к SP32 KaRadio32.
Схема клавиатуры используется без изменений? клавиатура подключается на вход IO35 ESP32.
Спасибо за описание процедуры VIS22
Описание изменений в addon.c и схема подключения клавиатуры
Дополнил инструкцией и схемой.
не забывайте о 4.7 к резистор до 3.3 в притянуть к gpio39!
В файл addon.c вносятся следующие добавления:
подключается библиотека esp_adc_cal.h
строка №26 #include «esp_adc_cal.h»// подключение библиотеки работы с аналоговыми входами esp_adc_cal.h,
библиотеку скопировать в
инициализируются переменные контроля ложных срабатываний
int iStop = 0;
int iStart = 0;
int iStationUP = 0;
int iStationDOWN = 0;
int iVolumeUP = 0;
int iVolumeDOWN = 0;
Создаем функцию void switchCommand() // Опрос клавиатуры
строки 918-1000
В void task_addon(void *pvParams) запускаем функцию void switchCommand()
строка 691
Интегрировано в прошивке v1.5
Если не подключена клавиатура нужно подключить к земле (GND) неиспользуемый ввод IO35.
Схема клавиатуры используется без изменений? клавиатура подключается на вход IO35 ESP32.
Цитата: «Little problem with esp-idf v3.0 and v3.1 for the i2s output:
At the top level of github, i copied i2s.c and i2s.h.
These files must be replaced to the esp-idf\components\driver and esp-idf\components\driver/include.»
файлы находятся в корне прошивки на github.com/karawin/Ka-Radio32
Решение состоит в том, чтобы сначала отключить mDNS в Windows. Это необходимо сделать в реестре. Как обычно, применяется стандартное предупреждение: редактирование реестра не для слабонервных, а неправильное использование может повредить вашу установку Windows без ремонта.
Перейдите в раздел реестра Компьютер \ HKEY_LOCAL_MACHINE \ SOFTWARE \ Политики \ Microsoft \ Windows NT \ DNSClient. Если ключ не существует, вам может понадобиться его создать.
Затем добавьте значение EnableMulticast как REG_DWORD со значением 0.
Перезагружать.
Затем установите Bonjour. После этого взлома mDNS работает так, как ожидалось.
——————————————————————————————————————
Небольшое дополнительное от Vadim Polyakovsky — обновление схемы, которое позволяет включать и выключать подсветку ЖК-дисплея в случае использования KaRadio с батарейным питанием. Тайм-аут отключения в x сек может определяться командой терминала sys.lcdout («x»). Дисплей и его «подсветка» автоматически проснутся в случае появления нового мета, кодера или события IR. Таким образом, продление срока службы батареи на один заряд будет увеличено. Очевидно, что он не нужен для дисплеев OLED и работы в розетке электросети. В новом файле custom.c выполняется Jean-Pierre. Номер GPIO можно выбрать среди не используемых и определить соответственно. Наслаждайтесь!
Так как современные силовые полевые транзисторы с изолированным затвором имеют паразитный «диод тела», они стали однонаправленным переключателем. Очевидно, что FET с pn-переходом в качестве затвора (JFET) не имеет этого эффекта, и сток и источник могут быть легко взаимозаменяемы в любой схеме. Поскольку BS250, похоже, представляет собой p-канальный MOSFET с этим паразитным диодом, действительно имеет смысл поменять контакты стока и истока, и тогда он будет работать, как и ожидалось. Это легко сделать, просто поверните транзистор BS250 в корпусе TO-92 на 180 градусов, так как вывод затвора находится посередине. Затем он должен работать без каких-либо проблем. Просто сделал небольшую симуляцию с ESP8266 и 3s Blink Sketch, чтобы иметь входной сигнал управления 3,3В.
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Karadio32 на TTGO TM Music
——————————————————————————————————————
ТТГО — платка размером примерно 5х8 см.
На борту: ЕСП32 main cpu flash 4 MB
pcm5102 — audio DAC с разъемом 3.5мм под наушники
разъем под MicroSD
внешняя металлическая WiFi антенна + разъем под еще одну.
встроенный контроллер заряда для LiIon + разъем и выключатель для батареи. Кабель для батареи в Комплекте.
экран 2.4 дюйма, на котроллере ST7789V совместимом с ILI9341 (Яркость не регулируется — диод подсветки намертво припаян к 3V3)
3 дискретных кнопки (38, 37, 39 GPIO сверху вниз) + кнопка Reset
USB/UART CP2104 со схемой автозапуска режима прошивки.
Встроенный контроллер-распределитель питания.
Встроенная гребенка 20 pin с шагом 2.54 в два ряда для внешних подключений (несколько GPIO + Power)
Светодиоды индикации питания (красный), заряда (синий) и на GPIO22 (зеленый).
Схема yadi.sk/i/EuIp8alo3S4d3s
ССылки github.com/pilnikov/KaRadio32_fork
github.com/LilyGO/TTGO-TM-ESP32
ru.aliexpress.com/store/p…/2090076_32848882218.html
Девайс упаковывают в чудный пластиковый бокс.

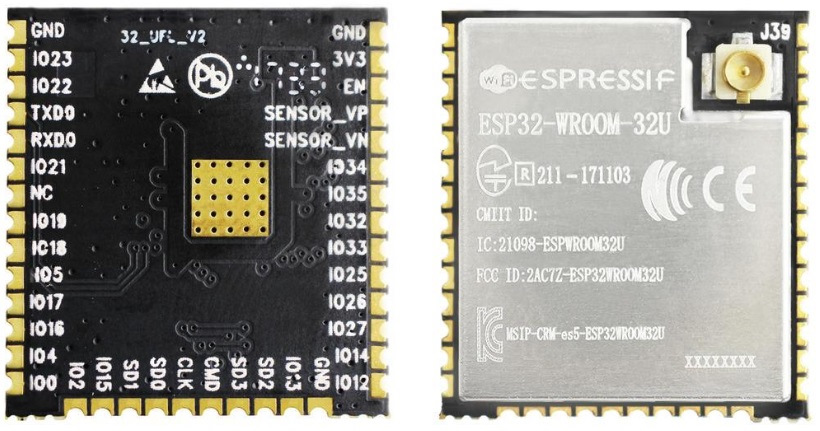

ВНЕШНЯЯ WI-FI АНТЕННА
Антенну подпаял — сигнал усилился на 10-15dbm

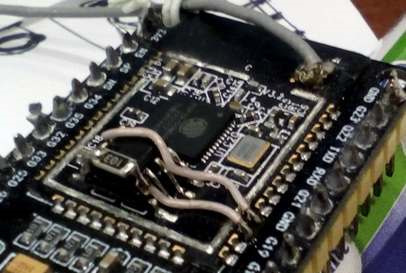

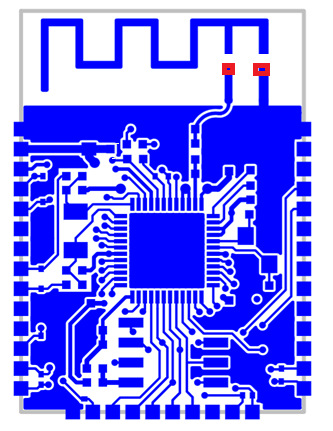

Обрезать внутреннюю антенну и подпаять к красным точкам.
В начале вынес антенну за корпус, а потом во внутрь корпуса (8мм фанера) — Результат, что внутри, что снаружи одинаковый — сигнал усилился на 10-15dbm.
Сигнал стал более устойчивым. Если я раньше к вай-фай сити подключал дополнительно смарфон то радио начинало заикаться шли потери пакетов. Сейчас такого пока нет — тестирую далее…
Хотя раньше пробовал — правда с другой антенной — то усиления не было.
Антенну желательно располагать подальше на сколько это возможно от усилителя — дает помеху в виде дождя. На малой громкости очень раздражает. Внешнюю антенну хоть перенести можно, а вот с внутренней похуже будет.
Поэкспериментировал с буфером и понял что лучше оставить как есть по умолчанию.
esp\Ka-Radio32\components\fifo\spiram_fifo.c
#define SPIRAMSIZE (40*1024)
Буфер-40 кбайт. Трудно его увеличить. Свободная память в куче составляет около 20 кбайт для конфигурации i2s. Он может быть увеличен немного, но примерно в общей сложности 64 кбайт Макс.
При увеличении буфера возникают проблемы с Web интерфейсом. В конечном итоге только для KaRadio32 выделил отдельный WiFi роутер.
Антена
Внешняя антенна к ESP8266

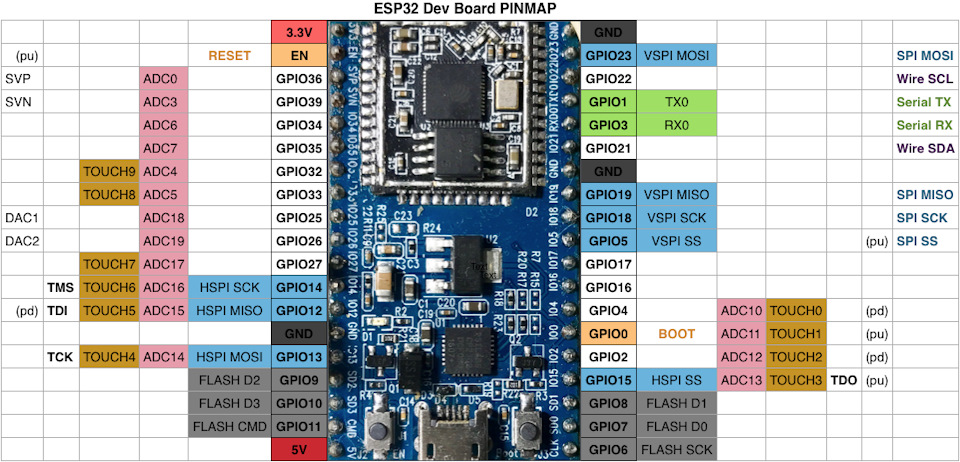

WiFi микроконтроллер ESP32. Распиновка, схема платы
Самая большая проблема даже не антенна. В качестве антенны отлично служит кусок провода длиной или 1/4, или 1/2, или 1 длины волны. Для 2.4 ГГц длина волны равнв 125 мм, соответственно, в качестве антенны подходит кусок провода или 125 мм, или 62.5 мм, или 31 мм, как это было озвучено ранее. Но самая большая проблема — в согласовании антенны с приемопередатчиком.

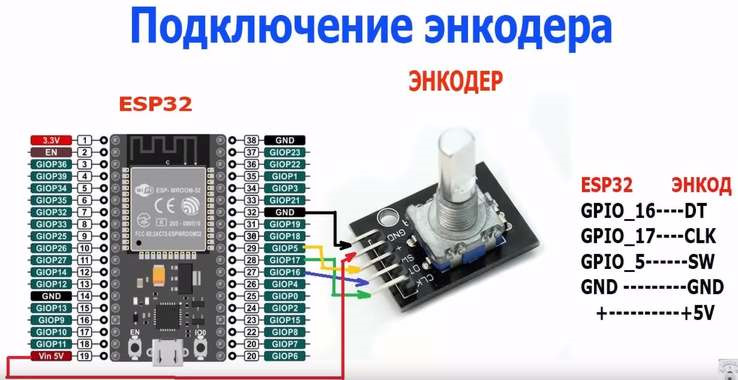

Прошейти новый конфиг потому как будут мешают gpio16 и gpio17 — они в конфиге к Wroom используються для энкодера (а мы на них подключили память), а в настройках для wrower используются gpio15 и gpio27. Возьмите файл настроек
new_psram.bin
или standard_psram.bin
Или создайте новый — свой, где пропишете:
P_ENC0_A, data, u8,15
P_ENC0_B, data, u8,27
P_ENC0_BTN, data, u8,5
Только для начала отключите или пере-подключите свой энкодер — физически на новые gpio.
Примечание: не рекомендуется делать эту модификацию на плате / модулях с ESP32 rev 0. На нулевых ревизиях иногда применялась флэшка с питанием 1.8 вольта.
После смотрим журналы — дать команду и перезагрузить
Журнал на уровне отладки — sys.Logd
sys.Logi
По поводу тач интерфейса — он работает, но тыкать нужно стилусом — тач резистивный (это вам не современные смартфоны), а экран достаточно мелкий.
Подключаем сенсорные кнопки
Spliter
Я собирал радио в корпусе от старого роутера, где было много мест под светодиоды. Поэтому я решил для наглядности каждую кнопку дополнить индикатором нажатия (можно не ставить). Самое важное — поставить перемычку А (4 вывод микросхемы). Она инвертирует сигнал ( не нажата 3 вольта, нажата 0). И обязательно запитать кнопку от того же питания что и ESPшку. По даташиту она работает от 2 вольт.
___________________________
кнопки (любые, сенсорные не сенсорнные, хотя напрямую сенсорные пока нельзя подключать — тока через приблуду преобразователь, выше в теме обсуждали) можно подключать на любые свободные входа, поддерживается 2 тройки кнопок p_btn0_(a/b/c) и p_btn1_(a/b/c). Какие gpio вы против этих полей зададите те и будут работать. Только нужно следить за тем, чтобы gpio не повторялись. Уровень срабатывания по умолчанию «0» (срабатывает при замыкании кнопки на землю, нужен подтягивающий резистор 10к на плюс) если хотите чтоб работало по плюсу — O_BTN0 The active level of buttons: 0=LOW, 1:HIGH ( 0=Default)
O_BTN1 The active level of buttons: 0=LOW, 1:HIGH ( 0=Default)
