Espressif что за устройство
Порция полезной информации по ESP32 от Espressif Systems
TECHNO BROTHER
829 постов 7.7K подписчиков
Правила сообщества
1-Мы А-политическое сообщество. 2-Запрещено оскорбление: Администрации Пикабу, сообщества, участников сообщества а также родных, близких выше указанных.
Чёт не зашёл ролик, хотя вебинар то хороший.
Не понял, два минуса от сторонников ESP8266 что-ли? Он же слабее!
Прогрессивные интернет часы на ESP8266 и MAX7219
Авторское описание:
«Полностью переработанная версия Wi-Fi часов
Больше не нужно регистрироваться в погодном сервисе и получать API ключ!
Просто введите название своего города и часы всё сделают сами!
Часы показывают температуру в помещении, куры валют, а так же произвольный текст, который вы сами можете ввести когда угодно!
Присутствует регулировка яркости, автоматическое переключение в ночной и в дневной режим, время переключения яркости часы высчитывают исходя из названия города: они получают координаты населенного пункта и получают точное время восхода и заката!»

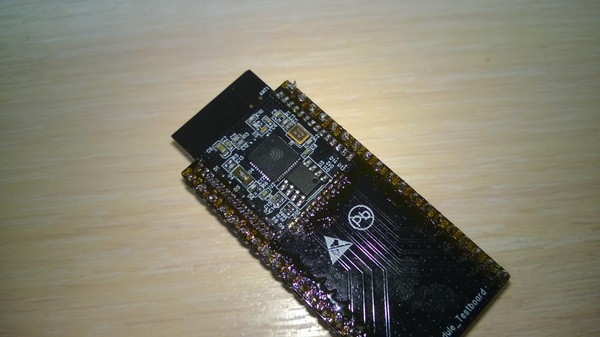

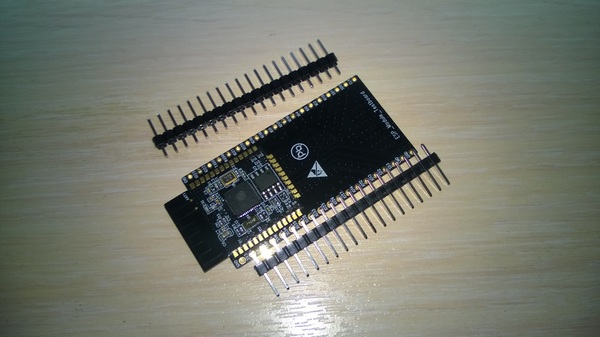

Скоро мы увидим новый модуль ESP32
Информация по чипу пока собирается. Массовое начало продаж модулей на базе этого чипа запланировано на февраль 2016 года. Цену обещают чуть выше, чем у ESP8266, но думаю китайцы на Aliexpress выгоды не упустят и цена сначала будет завышена.
Видео длинное, так как была прямая трансляция.

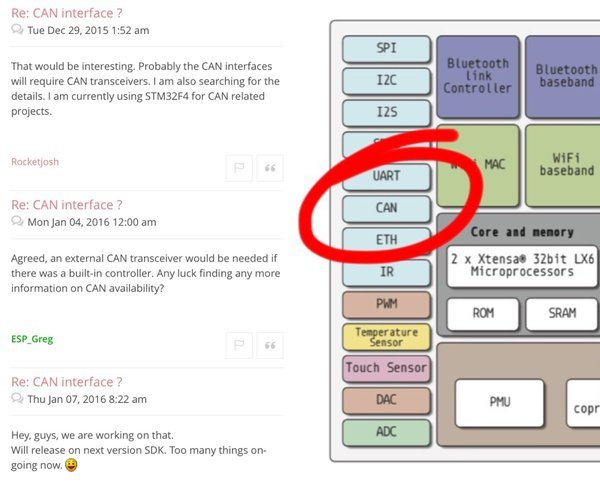

Но не обошлось и без минусов. По какой-то причине Espressif не дали разработчикам доступ к спецификациям и SDK самого чипа, вместо этого они написали свою обёртку над системными вызовами чипа, упаковали это в бинарные блобы с экспортированными функциями, которые и могли использовать разработчики. И всё было бы ничего, но данные блобы кишили ошибками, а по большей части экспортированных из них функций попросту не было документации и заголовочных файлов (для I2S, насколько я знаю, до сих пор нет). Но за такую цену энтузиасты не отчаивались, дизассемблировали блобы, восстанавливая по ним заголовочные файлы, патчили баги прямо в бинарных файлах. В общем было весело.
Звучит круто, но есть нюанс. Когда анонсировали ESP8266, то тоже было много обещаний, но на деле оказалось, что большая часть функционала просто не тестировалась, что-то совсем не работает, а где-то нужно городить костыли. Тем ни менее это был крутой чип, хотя бы из-за цены. Цену на новый ESP32 пока что не сообщают, и на данный момент разосланы только 200 тестовых экземпляров, один из которых мы сейчас и запустим.

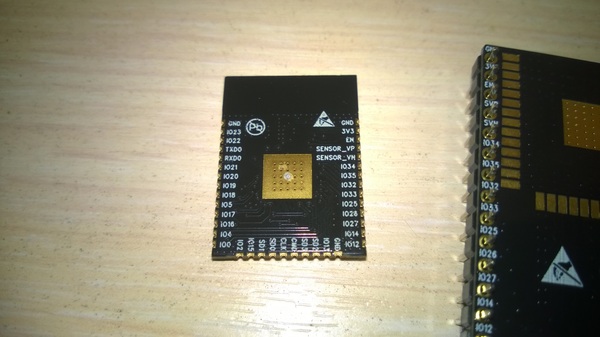

В ESP32 отсутствует отдельный пин Reset, вместо него для сброса можно использовать Enable. Пин Enable болтается в воздухе, поэтому если его никуда не подключить, то чип будет беспорядочно включаться и выключаться. При логической единице на данном пине чип включается, при логическом нуле выключается. Для тестового включения достаточно подключить питание (3.3В на 3V3, землю на GND) и подключить EN к VCC. К сожалению, на плате отсутствуют какие-либо статусные светодиоды, но если всё сделано правильно, то через несколько секунд должна появиться WiFi точка с именем ESP32_AP_94000000. Пароль от неё пока неизвестен(
Процессор: двухядерный Tensilica L108 частотой до 160 MHz.
Поддерживаемые стандарты WI-FI: 802.11 b / g / n.
Поддерживаемы типы шифрования:WEP, WPA, WPA2.
Поддерживаемые режимы работы: Клиент(STA), Точка доступа(AP), Клиент+Точка доступа(STA+AP).
Поддержка Bluetooth Low Energy and Classic.
Напряжение питания 3.3в (?)
Количество GPIO: 33 (?)
Внешняя Flash память размером 512кб.
Интерфейсы: 16 ADC, 2 DAC, I2C. UART, SPI, SDIO, I2S, RMII, PWM.
Поддержка AES и SSL на аппаратном уровне.
Информация выше может быть не точной.
Ссылка на SDK и описание установки toolchain для Linux https://github.com/espressif/ESP32_RTOS_SDK
esptool32.py для прошивки модуля.
Для режима прошивки необходимо подтянуть GPIO 2 и 0 к GND. GPIO 5 к +VDD (непотверждено)
Вывод в консоль будет примерно следующий:
ets Jul 5 2015,rst cause:1, boot mode:(33)
_stack_sentry: 0x3fffe1d0, __stack: 0x40000000,
_bss_start: 0x3fffcd48, _bss_end: 0x3fffe1d0,
_data_start: 0x3fffc000, _data_end: 0x3fffc864
load 0x40040000, len 2912, room 16
load 0x3ffd8000, len 1424, room 8
load 0x3ffd8590, len 568, room 0
* hello espressif ESP32! *
* pro cpu 2nd boot is running! *
2nd boot version : 1.0
SPI Flash Size : 1MB
jump to run addr @ 0x40000
rc_cal: rc=44, wifi: 73, 73, 28, 28, bt: 98, 98
txcap: 15, 5, 3, 15, 6, 3, 15, 5, 3, 15, 5, 3,
tx_backoff:1, 5, 10, 10,
tx_gain: pa=0x1f, bbc=0x20, bbf=0x4
11606945, rxiq: amp=6, pha=4
12032391, rxiq: amp=4, pha=5
11197885, rxiq: amp=4, pha=7
16308699, rxiq: amp=8, pha=3
14541077, rxiq: amp=6, pha=2
13258235, rxiq: amp=5, pha=3
pp_task_hdl : 3ffe4af4, prio:23, stack:512
tcpip_task_hdl : 3ffe54e4, prio:20,stack:512
frc2_timer_task_hdl:3ffe8f2c, prio:22, stack:512
ESP32 RTOS SDK: 1.0.0(0394de4) compiled @ Nov 20 2015 18:57:56
[esp32_packet_softap_ssid,43]wifi mode:60 01 94 00 00 00
[esp32_udata_init,66]ok to run AP+STA mode
mode : sta(60:01:94:00:00:00) + softAP(62:01:94:00:00:00)
dhcp server start:(ip:192.168.4.1,mask:255.255.255.0,gw:192.168.4.1)
К сожалению, мне не известен пароль от данной точки.
КОМПАНИЯ ESPRESSIF. ОБЗОР ПРОДУКЦИИ
Компания Espressif Systems (Шанхай, Китай) – абсолютный лидер в области разработки и производства высокопроизводительных маломощных Wi-Fi и Wi-Fi / Bluetooth- решений. Чипы, модули и программное обеспечение Espressif разрабатывается большой международной командой квалифицированных разработчиков.
В январе 2018 года Espressif произвела и продала 100-миллионный SoC (System-on-a-Chip) чип ESP8266EX, подтвердив своё абсолютное лидерство на рынке IoT. Чипированные и модульные решения компании ежегодно отмечаются многочисленными наградами крупных промышленных форумов и потребительских ассоциаций.
Выпуск в 2014 году чипа ESP8266 сегодня официально признан поворотным моментом для мирового рынка IoT. Эффект этого события был повторен выпуском текущего флагманского SoC-чипа ESP32 в 2016 году, ставшего самым интегрированным Wi-Fi+BT+BLE-чипом в истории индустрии IoT.
Сегодня решения Espressif используются во многих популярных высокотехнологичных продуктах, от планшетов, телевизионных приставок, управляющих устройств промышленной и бытовой техники до интеллектуальных приборов освещения и климат-контроля HVAC. Чипы Espressif – основа высокозащищенных профессиональных решений, таких как камеры наблюдения, механизмы и системы безопасности и контроля доступа, телеметрические системы, сенсорные сети и роботы.
Espressif совершила революцию в IoT, предоставив открытый доступ к своим кодам. Продолжением этого подхода стали многочисленные разнопрофильные платформы и вспомогательные средства разработки пользовательского программного обеспечения IoT – ESP-AT, ESP-SDK, ESPHomeKitSDK, ESP-IDF, ESP-ADF, ESP-WIFI-MESH, ESP-BLE-MESH, ESP-NOW, ESP-Skainet, ESP-TOUCH, Espressif® IoTAPP и ESP-MDF, а также ресурсы сообщества непосредственно на сайте производителя (ESP32 BBS, ESP32 GitHub, ESP32 Tools), Перечисленные информационные и программные ресурсы позволяют оперативно создавать с их помощью и в их средах клиентские проекты и платформы. Бюджетность предложения, достаточно подробная и регулярно обновляемая документация на чипы и модули и ПО для работы с ними, а также функционирующие на сайте производителя форумы разработчиков – ESP32 EnglishForum и ESP8266 EnglishForum – дополнительные весомые факторы, обуславливающие высокую популярность и востребованность решений Espressif.
Двухъядерные модули Wi-Fi с Dual-mode Bluetooth (BT + BLE)
Особенности
В основу функционала двухядерных модулей положены масштабируемые и адаптируемые возможности встроенных чипов ESP32. Чипы построены на основе двухъядерных процессоров, каждым из ядер которых можно управлять индивидуально. Тактовая частота процессора регулируется в пределах от 80 МГц до 240 МГц. Пользователь также может выключить процессор и использовать сопроцессор с низким энергопотреблением для постоянного контроля периферийных устройств, отслеживая текущие изменения или пересечения порогов.
Модули универсальны: интеграция спецификаций Bluetooth v4.2 (BR/EDR + BLE) и Wi-Fi обеспечивает возможность реализации самого широкого спектра приложений. Wi-Fi обеспечивает широкий функционал и прямое подключение к Интернету через маршрутизатор, а использование Bluetooth позволяет пользователю удобно подключаться к телефону (смартфону или планшетнику) или транслировать низкоэнергетические маяки для обнаружения устройства. Операционная система ESP32 бесплатна и основана на Amazon FreeRTOS с LwIP; TLS 1.2 со встроенным аппаратным ускорением. Также поддерживается безопасное (шифрованное) беспроводное обновление ПО (OTA), благодаря которому пользователи могут обновлять свои продукты даже после их выпуска, с минимальными затратами и усилиями. При этом новейший из модулей этой серии ESP32-WROOM-32SE интегрирует в себе ещё и микрочип ATECC608A CryptoAuth от Microchip (Secure Element для безопасного хранения критической информации об идентификации устройства и его аутентификации), обеспечивающий встроенную защиту подключенных устройств от несанкционированного доступа.
До +20 дБм на входе антенны обеспечивает устойчивость радиоканала линейки ESP32 даже в неблагоприятных условиях приёма. Классический Bluetooth для устаревших подключений, поддерживающий профили L2CAP, SDP, GAP, SMP, AVDTP, AVCTP, A2DP (SNK) и AVRCP (CT). Поддержка профилей низкой мощности Bluetooth Low Energy (BLE), включая профили L2CAP, GAP, GATT, SMP и GATT, такие как BluFi, SPP-like и т. д. BLE подключается к смартфонам, передавая низкоэнергетические сигналы-маяки для легкого обнаружения вашего устройства.
Потребление в режиме сна составляет менее 5 мкА, что делает модули на основе ESP32 оптимальными для использования в приложениях и в устройствах с батарейным питанием (компактные носимые устройства и закладки).
Модули поддерживают скорость передачи данных в радиоканале до 150 Мбит/с (при максимуме обмена через высокоскоростной UART HCI до 4 Мбит/с) и имеют интегрированную флэш-память до 16 МБ. Периферийные устройства включают емкостные сенсорные датчики, датчик Холла, малошумящие усилители сигнала, интерфейс SD-карты, поддержку Ethernet, высокоскоростной SPI, UART, I2S и I2C. Недорогие, полностью сертифицированные модификации, в т.ч. модификации со встроенными антеннами, различным объемом памяти, разным рабочим диапазоном температур и поддержкой специализированных программных стеков – идеальная основа для создания беспроводных решений IoT.
Флагман линейки – модуль ESP32-WROOM-32 имеет несколько модификаций на основе базовой платы 18х25,5 мм. Содержит чипсет ESP32 SoC, флэш-память (в различных модификациях объем памяти различается), прецизионные дискретные компоненты и антенну на PCB, обеспечивающие выдающиеся радиочастотные характеристики в приложениях с ограниченным объемом. Схемное решение модуля и оптимизированная компоновка его четырехслойной печатной платы доступны для скачивания на сайте производителя и могут использоваться в качестве исходной справочной информации для разработки собственных аппаратных решений на основе ESP32.
Модули линейки ESP32-WROVER с 4…16 МБ ОЗУ и двухъядерным процессором, с поддержкой тактовой частоты до 240 МГц, нацелены на высокие требования к производительности. Создавайте интернет-камеры, интеллектуальные дисплеи, системы голосового управления или интернет-радиоприемники с помощью высокоинтегрированных сверхмощных модулей этой линейки, подключая к ним ЖК-дисплеи, камеры, микрофоны и кодеки.
Для устройств, работающих от батарей, удобнее использовать модули ESP32-WROVER, потому что у них меньше реальная нижняя граница питания. Тем не менее, с 2019 года, после многочисленных тестов с памятью различных производителей, Espressif ограничил рекомендованный диапазон питающих напряжений модулей линейки ESP32 диапазоном 3,0 … 3,6 В.
Обзор продукции Espressif.
Чипы, модули и программное обеспечение Espressif разрабатывается большой международной командой квалифицированных разработчиков.
В январе 2018 года компания Espressif Systems (Шанхай, Китай) – лидер в области разработки и производства высокопроизводительных маломощных Wi-Fi и Wi-Fi / Bluetooth- решений – произвела и продала 100-миллионный чип IoT, подтвердив своё лидерство на рынке IoT. Чипированные и модульные решения компании отмечены многочисленными наградами крупных промышленных форумов и потребительских ассоциаций.
Выпуск в 2014 году SoC (System-on-a-Chip) чипа ESP8266 был признан поворотным моментом для мирового рынка IoT. Эффект ESP8266 был повторен выпуском текущего флагманского SoC-чипа ESP32 в 2016 году, ставшего самым интегрированным Wi-Fi и двухрежимным Bluetooth-чипом в индустрии IoT.
Сегодня решения Espressif используются во многих популярных высокотехнологичных продуктах, от планшетов, телевизионных приставок, управляющих устройств до интеллектуальных приборов освещения и климат-контроля HVAC. Чипы Espressif – основа высокозащищенных профессиональных решений, таких как камеры наблюдения, механизмы контроля доступа, телеметрические системы, сенсорные сети и роботы.
Espressif совершила революцию в IoT, предоставив открытый доступ к своим кодам. Продолжением этого подхода стали платформы разработки программного обеспечения IoT – ESP-IDF и ESP-ADF, позволяющие создавать в их средах многочисленные клиентские проекты и платформы.
Содержание:
Двухъядерные модули Wi-Fi с Dual-mode Bluetooth
Модули содержат два независимых ядра CPU с регулируемой тактовой частотой от 80 МГц до 240 МГц.
До +19,5 дБм на выходе антенны обеспечивает устойчивость радиоканала даже в неблагоприятных условиях приёма. Классический Bluetooth для устаревших подключений, поддерживающий профили L2CAP, SDP, GAP, SMP, AVDTP, AVCTP, A2DP (SNK) и AVRCP (CT). Поддержка профилей низкой мощности Bluetooth (BLE), включая профили L2CAP, GAP, GATT, SMP и GATT, такие как BluFi, SPP-like и т. д. Bluetooth Low Energy (BLE) подключается к смартфонам, передавая низкоэнергетические сигналы-маяки для легкого обнаружения.
Ток в режиме сна составляет менее 5 мкА, что делает эти модули максимально пригодными для использования в устройствах с батарейным питанием (компактные носимые устройства и закладки).
Интегрированная флэш-память 4 МБ.
Периферийные устройства включают емкостные сенсорные датчики, датчик Холла, малошумящие усилители сигнала, интерфейс SD-карты, Ethernet, высокоскоростной SPI, UART, I2S и I2C.
Полностью сертифицированные модификации, в т.ч. со встроенными антеннами и специализированными программными стеками.
Флагман линейки – модуль ESP-WROOM-32 на плате 25,2х18 мм. Содержит чипсет ESP32 SoC, флэш-память, прецизионные дискретные компоненты и антенну на PCB, обеспечивающие выдающиеся радиочастотные характеристики в приложениях с ограниченным объемом. Схемное решение модуля и оптимизированная компоновка его четырехслойной печатной платы доступны для скачивания на сайте производителя и могут использоваться в качестве исходной справочной информации для разработки собственных аппаратных решений на основе ESP32.
Модуль ESP-WROVER, с 4,5 МБ ОЗУ и двухъядерным процессором 240 МГц, нацелен на высокие требования к производительности. Создавайте интернет-камеры, интеллектуальные дисплеи, системы голосового управления или интернет-радиоприемники с помощью этого высокоинтегрированного сверхмощного модуля, подключая к нему ЖК-дисплеи, камеры, микрофоны и кодеки.
| Модуль | Описание | Чип | Размеры (мм) | Pins | Flash (МБ) | PSRAM (MБ) | Антенна | Отладочное средство |
|---|---|---|---|---|---|---|---|---|
 ESP32-WROOM-32 в каталоге | ESP-WROOM-32 содержит ESP32 SoC, флэш-память, высокоточные дискретные компоненты и PCB- антенну, которая обеспечивает выдающиеся радиочастотные характеристики в приложениях с ограниченным объемом. | ESP32- D0WDQ 6 | 18×25.5×3.1 | 38 | 4 | N / A | Антенна PCB, 2 дБи | ESP32-DevKitC |
 ESP32-WROOM-32D в каталоге | ESP-WROOM-32D базируется на ESP32- D0WD и предназначен для широкого спектра приложений, от маломощных сенсорных сетей, до самых сложных задач, таких как голосовое кодирование, потоковое воспроизведение музыки и декодирование MP3. | ESP32- D0WD | 18×25.5×3.1 | 38 | 4 | N / A | Антенна PCB, 2 дБи | ESP32-DevKitC |
 ESP32-WROOM-32U в каталоге | ESP32-WROOM-32U базируется на ESP32- D0WD. Оборудован разъемом U.FL. | ESP32- D0WD | 18×19.2×3.2 | 38 | 4 | N / A | Антенна IPEX | ESP32-DevKitC |
 ESP32-WROVER в каталоге | ESP32-WROVER имеет встроенную SPI-память 4 Мбайт и встроенную PSRAM 8 МБ, ориентирован на широкий спектр приложений. Предустановленная прошивка отсутствует. | ESP32- D0WDQ 6 | 18×31.4×3.3 | 38 | 4 | 8 | Антенна PCB, 2 дБи | ESP-WROVER-KIT, ESP32-LyraT, ESP32-LyraTD-MSC |
 ESP32-WROVER-I в каталоге | ESP32-WROVER-I оборудован разъемом U.FL. Модуль имеет встроенную SPI-память 4 МБ и встроенную PSRAM 8 МБ, ориентирован на широкий спектр приложений. Предустановленная прошивка отсутствует. | ESP32- D0WDQ 6 | 18×31.4×3.3 | 38 | 4 | 8 | Антенна IPEX | N / A |
 ESP32-WROVER-B в каталоге | ESP32-WROVER-B имеет встроенную SPI- память 4 Мбайт и встроенную PSRAM 8 МБ, ориентирован на широкий спектр приложений, начиная от маломощных сенсорных сетей и заканчивая такими сложными задачами, как голосовое управление и кодирование, потоковое воспроизведение музыки и декодирование MP3. Предустановленная прошивка отсутствует. | ESP32- D0WD | 18×31.4×3.3 | 38 | 4 | 8 | Антенна PCB, 2 дБи | ESP32-DevKitC, ESP-WROVER-KIT-VB и ESP32-Azure IoT Kit в каталоге |
 ESP32-WROVER-IB в каталоге | ESP32-WROVER-IB оборудован разъемом U.FL. Модуль имеет встроенную SPI-память 4 МБ и встроенную PSRAM 8 МБ, ориентирован на широкий спектр приложений, от маломощных сенсорных сетей до самых сложных задач, таких как голосовое управление и кодирование, потоковое воспроизведение музыки и декодирование MP3. Предустановленная прошивка отсутствует. | ESP32- D0WD | 18×31.4×3.3 | 38 | 4 | 8 | Антенна IPEX | ESP32-DevKitC, ESP-WROVER-KIT-VB |
 ESP32-PICO-D4 в каталоге | ESP32-PICO-D4 — это модуль System-in- Package (SiP), который интегрирует все периферийные компоненты, включая кварцевый генератор, память, фильтрующие конденсаторы и RF- часть в едином пакете. Модуль имеет флэш- память SPI объемом 4 Мбайт. | ESP32 | 7x7x0.94 | 48 | 4 | N / A | N / A | ESP32-PICO-KIT |
Одноядерные модули с Wi-Fi и Dual-mode Bluetooth
Летом 2018 года начат серийный выпуск первого в этой линейке модуля ESP32-SOLO-1 (встроенный чипсет ESP32-S0WD на базе высокопроизводительного одноядерного процессора с тактовой частотой 160 МГц).
ESP32-SOLO-1 – мощный, универсальный Wi-Fi+Bluetooth v4.2 BR/EDR & BLE модуль, предназначенный для широкого спектра приложений. Модуль построен на чипе ESP32-S0WD и имеет стандартный набор интерфейсов – GPIO, SD, SPI, I2C, UART, ADC/DAC, LED PWM, Motor PWM.
До +19,5 дБм на выходе антенны обеспечивает хорошие показатели устойчивости радиоканала.
Классический Bluetooth для устаревших подключений, также поддерживающий L2CAP, SDP, GAP, SMP, AVDTP, AVCTP, A2DP (SNK) и AVRCP (CT). Поддержка профилей низкой мощности Bluetooth Low Energy (BLE), включая профили L2CAP, GAP, GATT, SMP и GATT, а также такие как BluFi, SPP-like и т. д. BLE подключается к смартфонам, передавая низкоэнергетические маяки для легкого обнаружения.
Потребляемый ток в режиме сна составляет менее 5 мкА, что делает этот модуль пригодным для применения в приложениях с батарейным питанием (автономные датчики и закладки) и в компактных носимых устройствах.
Модуль предназначен для широкого спектра приложений, начиная от маломощных сенсорных сетей и заканчивая самыми сложными задачами, такими как голосовое управление и кодирование, потоковое воспроизведение музыки и декодирование MP3.
Периферийные устройства и интерфейсы включают емкостные сенсорные датчики, датчик Холла, малошумящие усилители сигнала, интерфейс SD-карты, Ethernet, высокоскоростной SPI, UART, I2S и I2C.
| Модуль | Описание | Чип | Размеры (мм) | Pins | Flash (МБ) | PSRAM (MБ) | Антенна | Отладочное средство |
|---|---|---|---|---|---|---|---|---|
 ESP32-SOLO-1 в каталоге | ESP32-SOLO-1 содержит ESP32 SoC, флэш-память, высокоточные дискретные компоненты и PCB- антенну, которая обеспечивает выдающиеся радиочастотные характеристики в приложениях с ограниченным объемом. | ESP32- S0WD | 18×25.5×3.1 | 38 | 4 | N / A | Антенна PCB, 2 дБи | ESP32-DevKitC |
Интеграция Bluetooth, Bluetooth LE и Wi-Fi гарантирует универсальность модуля и возможность его использования в самом широком спектре приложений: от простых клиентских приложений до прямого подключения к Интернету через Wi-Fi. При использовании Bluetooth возможно удобное подключение пользователя к телефону или передача низкоэнергетических радиомаяков для обнаружения модуля и его последующей активации. Реальная чувствительность приемника от –98 дБм (при DSSS, 1 Мбит/с).
Операционная система ESP32-freeRTOS с LwIP; TLS 1.2 со встроенным аппаратным ускорением. Также поддерживаются протоколы безопасности (шифрация) в эфире (OTA), благодаря которым разработчики могут обновлять свои продукты удаленно (даже после их выпуска) с минимальными затратами и усилиями.
Пины SCK/CLK, SDO/SD0, SDI/SD1, SHD/SD2, SWP/SD3 и SCS/CMD, а именно GPIO6-GPIO11, подключены к SPI-flash памяти, встроенной в ESP32-SOLO-1, и не рекомендуются к использованию для других целей.
Одноядерные модули с 802.11b/g/n 2.4 ГГц Wi-Fi
Маломощные, высокоинтегрированные решения Wi-Fi на чипсете ESP8266EX, интегрирующего 32-разрядный одноядерный микроконтроллер Tensilica L106 (MCU), обеспечивающий сверхнизкое энергопотребление, 16- разрядный RSIC, поддержка тактовой частоты до 160 МГц. Дизайн с минимумом внешних компонентов (до 7). До +19,5 дБм на выходе антенны обеспечивает хорошие условия ведения связи в сложной помеховой обстановке. Потребляемый ток в режиме сна составляет менее 20 мкА, что делает эти модули пригодными для использования в устройствах с батарейным питанием и в носимых устройствах.
Периферийные устройства могут подключаться через UART, GPIO, I2C, I2S, SDIO, PWM, ADC и SPI.
Благодаря интегрированной операционной системе реального времени (RTOS) и функциональному стеку Wi-Fi, около 80% вычислительной мощности контроллера чипсета ESP8266EX доступно для программирования и разработки пользовательских приложений.
| Модуль | Описание | Чип | Размеры (мм) | Pins | Flash (МБ) | PSRAM (MБ) | Антенна | Отладочное средство |
|---|---|---|---|---|---|---|---|---|
 ESP-WROOM-02 в каталоге | ESP-WROOM-02 модуль на базе ESP8266EX. Имеет широкий температурный диапазон (-40°C … 85°C) (-40°C … 125°C, доступен по индивидуальному заказу). | ESP8266 EX | 18x20x3 | 18 | 2 | N / A | Антенна PCB, 2 дБи | ESP-Launcher |
 ESP-WROOM-02D в каталоге | ESP-WROOM-02D модуль на базе ESP8266EX, имеет оптимизированную радиочастотную характеристику. Температурный диапазон (-40°C … 85°C) | ESP8266 EX | 18x20x3.2 | 18 | 2 | N / A | Антенна PCB, 2 дБи | ESP8266-DevKitC |
 ESP-WROOM-02U в каталоге | ESP-WROOM-02U модуль на основе ESP8266EX, с оптимизированной работой радиоканала. Для подключения антенны имеет разъем U.FL. Температурный диапазон (-40°C … 85°C) | ESP8266 EX | 18×14.3×3.2 | 18 | 2 | N / A | Антенна IPEX | ESP8266-DevKitC |
 ESP-WROOM-S2 в каталоге | ESP-WROOM-S2 может работать как slave SDIO / SPI, при этом скорость SPI составляет до 8 Мбит/с. Модуль имеет широкий температурный диапазон (-40 ° C 125 ° C). Доступен по индивидуальному заказу. | ESP8266 EX | 16x23x3 | 20 | 2 | N / A | Антенна PCB, 2 дБи | N / A |
Модули сертифицированы, в т.ч. в модификациях со встроенными антенными и специализированными программными стеками.
Отладочные платы для модулей Wi-Fi+BT/BLE (диапазон 2.4 ГГц)
Отладочные платы компании Espressif – это все, что вам нужно для разработки ваших собственных приложений IoT.
