В чем преимущество Eurorack: мастер-класс Loopop на примере недостатков Moog DFAM
Благодаря Eurorack, музыкант может устранить любые недостатки совместимых со стандартом устройств и в свое распоряжение «инструмент мечты».
Анонсированный на выставке NAMM 2018 барабанный полу-модульный синтезатор Moog DFAM был тепло встречен музыкантами и профильной прессой. Несмотря на общее положительное восприятие, многие пользователи и рецензенты отмечали недостаток ряда функций, особенно в сравнении с предшествующей моделью Moog Mother 32.
Автор YouTube-канала Loopop также жалуется на недостаток ряда важных и удобных функций. В частности, видеоблогер отмечает невозможность работы с секвенциями разной длины (секвенсор DFAM предлагает строгое ограничение в 8 шагов), а также скудные возможности по настройке параметров нот, LFO и глайдов. «Если мне не хватает каких-либо функций устройства, я стараюсь компенсировать эти недостатки любой ценой», — говорит Loopop.
Чтобы продемонстрировать свой принципиальный подход, блогер снял 10-минутное видео, в котором показал, как превратить Moog DFAM в более гибкое и производительное устройство и устранить большинство недостатков барабанного синтезатора. Loopop интегрировал DFAM со своей Eurorack-системой и секвенсором Polyend SEQ, что дало ему большую свободу при работе с новинкой от Moog и сделало ее использование намного удобнее.
«Это видео демонстрирует красоту Eurorack и полу-модульных синтезаторов — благодаря большому количеству совместимых модулей и широким возможностям подключения внешних устройств, вы можете получить все, чего захотите», — говорит автор ролика. — «Помимо Moog DFAM, я использую секвенсор Polyend SEQ и крутой аналоговый LFO-модуль VariFO от компании VoicAs».
СОДЕРЖАНИЕ
История
Перед Eurorack, в конце 1970-х годов, появилось несколько модульных систем на базе промышленных каркасов «евро»:
К концу 1980-х все они прекратили производство.
Дитер Дёпфер сконструировал несколько модулей Formant, прежде чем производить свои собственные системы. Его голосовая модульная система начала 1980-х годов представляла собой «модульный» полифонический синтезатор на основе еврокарты (модули были голосовыми картами без возможности патча и т. Д.), Но передние панели очень похожи на более поздние модули A100.
В середине 2000-х другие производители, такие как Cwejman, Make Noise Music и TipTop Audio, приняли формат Eurorack Doepfer и начали разрабатывать и производить совместимые модули.
К 2013 году формат Eurorack приобрел популярность. Журналисты, занимающиеся музыкальными технологиями, подсчитали, что уже по крайней мере 80 производителей предлагают более 700 модулей, что значительно расширяет музыкальные возможности, доступные в системе Eurorack, включая сэмплирование и манипулирование сэмплами, формирование волн в стиле западного побережья, эффекты на основе DSP и многое другое.
В середине 2010-х годов растущий интерес к модульным устройствам Eurorack побудил крупных известных производителей музыкальной техники начать производство оборудования, совместимого с Eurorack, нацеленное на этот новый рынок. В дополнение к модулям такие производители, как Arturia, начали производить внешние устройства, такие как Beatstep и Microbrute, предназначенные для связи с модульными синтезаторами Eurorack через разъемы 3,5 мм, передающие управляющее напряжение. В 2015 году компания Moog выпустила Mother 32, полумодульный синтезатор, совместимый с Eurorack.
К концу осени 2018 года на сайте ModularGrid было более 316 производителей.
Характеристики
Физический
Физические характеристики основаны на стандарте Eurocard :
Модули Eurorack могут быть дополнительно охарактеризованы по глубине: неглубокие модули (от 2,5 см до 4 см [1] ) могут поместиться в чемоданы «скифф», и их небрежно называют «удобными для лодок».
Электрические
Eurorack определяет общий блок питания и разъем питания: 10- или 16-контактный ленточный кабель, питающий двухканальный источник питания 12 В постоянного тока. Разъемы питания также могут включать источник питания 5 В постоянного тока и шины CV и Gate.
Обмен звуковыми и управляющими сигналами между модулями осуществляется через 3,5-мм моно-кабели. Электрические характеристики сигналов делятся на три свободно определенных категории:
Модули 1U
Некоторые производители предлагают модули, совместимые с Eurorack, меньшего формата высотой 1U, иногда называемые «плитками». По состоянию на 2018 год существует два конкурирующих стандарта для модулей 1U, различающихся в основном высотой. Модули 1U, производимые Intellijel, имеют высоту 39,65 мм, тогда как модули 1U, производимые Pulp Logic и другими производителями, имеют высоту 43,2 мм. Pulp Logic также предлагает более компактный разъем питания для модулей высотой 1U, состоящий всего из трех контактов.
Сделай сам и открытый исходный код
Техническая и модульная природа Eurorack часто привлекает людей, которые заинтересованы в модификации или создании собственных модулей или корпусов. Многие производители Eurorack начинали с того, что строили модули « сделай сам » (DIY) или предлагали наборы «сделай сам», прежде чем приступить к производству. Создание самодельных модулей может стать шлюзом для изучения электроники и физического производства, а также для удовлетворения и развития более тесной связи с синтезатором как личным музыкальным инструментом.
Выпуск модулей исключительно в виде проектов с открытым исходным кодом и наборов «сделай сам» позволяет дизайнерам, таким как Music Thing Modular, разрабатывать и выпускать популярные модули, такие как Машина Тьюринга или Radio Music, без необходимости управлять компанией или вкладывать средства в производство. Лицензии с открытым исходным кодом как для оборудования, так и для кода позволяют отдельным лицам создавать модули с нуля, а таким компаниям, как Thonk, предлагать комплекты.
Некоторые производители не предлагают комплекты и не предполагают, что конечные пользователи могут создавать свои продукты, но выпускают код, схемы и макеты под лицензиями с открытым исходным кодом. Эмили Жилле из Mutable Instruments называет прозрачность и возможность для клиентов настраивать или изменять свои модули как движущие причины этого решения.
Разновидности модульных синтезаторов
Услышишь такое и может показаться, что без технического образования не обойтись — страшно. На самом деле беспокоиться не о чем. Для начало понимать нужно не так уж и много. После выбора форм-фактора, останется только купить модули верного формата. Далее останется только не забывать формат, а форм-фактор сам по себе отойдет на второй план, а то и благополочну забудется.
MOOG и EURORACK
Большинство поклонников модульного синтеза согласятся, что сегодня на рынке модульных синтезаторов доминуруют два формата: Eurorack (иногда его называют «Doepfer» или «3U») и Moog (также известный как «dotcom» или «5U»). Есть альтернативы: FracRack, Serge, Buchla и т.п., но дабы не превращать статью в лонгрид остановимся на основных представителях рынка.
Форм-фактор MOOG (“5U”)
Первый в мире управляемый напряжением «модульный синтезатор» был создан Бобом Мугом и его командой в компании R.A. Moog Co. в начале 1960-х годов. Компания продемонстрировала систему на конференции AES в 1964 году и начала принимать на нее заказы в 1965 году. Первые экземпляры были приобретены лишь несколькими дальновидными композиторами с кучей денег и большим интересом к изучению новых звуков (в их число входили Эрик Сидай и Ричард Тейтельбаум).
Тем не менее, в течение нескольких последующих лет модульные синтезаторы Moog нашли применение на студиях и пространстве поп-музыки.
Компания Moog (названная Moog Music после 1972 года) продолжала выпускать модульные синтезаторы до 1980 года. Но несмотря на то, что оригинальное производство прекратилось в 1980 году, некоторые небольшие мастерские взялись создавать новые модули, а также клоны существующих моделей Moog. К таким производителям относятся Synthesizers.com (широко известны как модули «dotcom»), MOTM и ModCan. Эти бутиковые модули имеют такие же физические размеры и разъемы 1/4” (6,35 мм), как и оригинальные модули формата Moog, но они несколько модернизированы и имеют улучшенное распределение мощности по сравнению с оригинальными Moog (при желании их обычно можно адаптировать для работы с оригинальной системой Moog). С 2014 года сама компания Moog Music начала продажу ограниченного переиздания своих оригинальных модулей по чрезвычайно высоким ценам.
Moog и другие бутик-системы «5U» высоко ценятся в сообществе любителей модульных синтезаторов. Благодаря большому размеру передней панели появилась возможность расположить на устройствах большие регуляторы и переключатели, которые широко разнесены друг от друга, при этом оставив достаточно места для крупной, четкой маркировки. В этих системах используются крупные 1/4″ разъемы и кабели, которые обеспечивают удобный патчинг. Наконец, эти массивные шкафы с однородно окрашенными модулями оказывают очень впечатляющий визуальный эффект, а их звук всегда великолепен. В формате 5U мало модулей в стиле «дешево и сердито» — все, как правило, дорогие, но соотношение цена-качество всегда на высшем уровне. Тем не менее, такие системы не обделены недостатками, например, они достаточно тяжелые и их тяжело транспортировать, а вариативность их модулей весьма ограничена из-за небольшого числа производителей. Ну и, конечно, ценник на такие модули невероятно высокий.
Форм-фактор EURORACK (“3U”)
В 1995 году компания Дитера Допфера Doepfer Musikelektronik GmbH создала модульный синтезатор под названием A-100. Система представляла собой такой же модульный синтезатор, как Moog Modular, но с двумя важными отличиями:
Во-первых, модули Doepfer имели высоту «3U», гораздо более узкую минимальную ширину 10 мм (по сравнению с 54 мм Moog) и меньшие 1/8” (3,5 мм) разъемы для подключения модулей. Решение уменьшить размер позволило системам Doepfer значительно расширить функциональные возможности модулей в том же корпусе. Их легче транспортировать, а с уменьшением передних панелей и сопутствующих монтажных плат, как правило, уменьшалась и цена по сравнению с их аналогами на 5U.
Во-вторых, и это, возможно, еще более важное отличие, Doepfer опубликовал все характеристики своих систем в 1996 году под названием «Eurorack» и призвал третьи стороны создавать свои собственные модули для работы вместе с модулями системы A-100. Такой подход сработал очень эффективно, и многие мелкие производители начали создавать собственные специализированные модули. Их число росло год от года, и к 2018 году экосистема расширилась до более чем 300 брендов с более чем 7000 модулей Eurorack. Очевидно, что такое разнообразие дает возможность собрать тонко персонализированный рэк.
Системы Eurorack меньше, их легче транспортировать, и они дешевле аналогов 5U. И конечно, в такой богатой экосистеме существуют модули с разным уровнем качества: от «дешево и сердито» начального уровня до профессиональных и дорогих моделей. Правда, из-за такого широкого выбора системы могут стать очень загроможденными визуально, и большинство согласится с тем, что эргономика тут не так хороша, как у более крупных альтернатив 5U. Кроме того, наличие большого количества вариантов приводит к тому, что некоторые пользователи испытывают сложности по поводу выбора модулей для приобретения. Несмотря на это, Eurorack, несомненно, является сегодня самой динамичной и интересной областью модульного синтеза и пользуется популярностью у многих пользователей по всему миру.
Что значит буква “U”?
Высота модулей Moog, Eurorack и многих других форматов определяется широко распространенным «рэковым» стандартом. Это тот же стандарт, который используется в студиях звукозаписи по всему миру для монтажа оборудования, такого как предусилители и компрессоры. Этот стандарт был изначально разработан AT&T для размещения оборудования телефонии и продолжает использоваться спустя почти 100 лет. Фактически, современные центры обработки данных все еще используют такой 19-ти дюймовый рэковый стандарт для размещения серверов, коммутаторов и другого оборудования, как и большинство научно-исследовательских лабораторий, радиостанций и средств вещания.
Высота одного такого рэка (монтажной единицы) составляет 1,75 дюйма (44,45 мм). Moog решил создавать свои модули высотой в 5 монтажных единиц, поэтому общая высота каждого ряда модулей составила 8,75 дюйма. Отсюда и сокращение «5U» (5 rack unit). Передние панели Doepfer A-100 были основаны на стандарте “Eurocard” 3U, который обычно используется в исследовательских лабораториях для испытательного оборудования. Дитер Дипфер познакомился с этим стандартом во время обучения в аспирантуре, а затем решил использовать его в своей системе A-100. На некоторых форумах вы можете увидеть, как пользователи ссылаются на корпус Eurorack «6U или 9U», это сокращение для того случая, когда кейс содержит два или три ряда модулей.
Заключение
Если вы собираетесь погрузиться в мир модульных синтезаторов, одним из самых важных решений, которое вам предстоит сделать, является выбор форм-фактора вашей системы. Два основных варианта — это люксовые системы Moog/5U или чрезвычайно популярный стандарт Eurorack.
Если у вас нет особых причин для выбора другого варианта (например, вам просто нравится внешний вид и звук модульного оборудования Buchla), мы рекомендуем остановиться на Eurorack. Это сравнительно дешевая, портативная и, безусловно, самая разнообразная экосистема из всех модульных синтезаторов. Буквально каждый месяц появляются новые модули, которые готовы помочь в создании еще более феноменальных звуков.
Eurorack модули что это
Модульные синтезаторы, еще недавно казавшиеся рядовому музыканту экстравагантной диковинкой, далекой от повседневной музыкальной реальности, постепенно входят в моду.
Вот, например, я. Все, что я по настоящему знал об этих устройствах еще пару лет назад, сводилось к обрывочным впечатлениям, полученным от просмотра тематических youtube-роликов. Думаю, каждый из вас видел нечто подобное. Чаще всего это выглядело так – некий серьезный персонаж с задумчивым видом, путаясь в тоннах проводов, управляет (или делает вид, что управляет) сложным устройством, больше похожим на контрольную консоль ядерного реактора, чем на синтезатор. Визуально и аудиально перенасыщенная картинка (мириады лампочек, проводов, разъёмов ручек и столько же писка, треска и бульканья) казалась чем-то, пришедшим в наш мир из области фантастики, но никак не из мира музыки. Сам «оператор» при этом выглядел сумасшедшим ученым, а его взаимодействие с модульным синтезатором – неким лабораторным опытом.
На меня, воспитанного детскими мечтами о космосе и рассказами Станислава Лема, подобное зрелище просто не могло не произвести впечатления. Однако, будучи академическим музыкантом, меня смутило отсутствие в подобных роликах чего-то хотя бы приблизительно похожего на музыку. Модульные синтезаторы трещали, завывали, шкворчали как рыба на сковородке, пищали и плакали, будто никогда и не слыхав о таких фундаментальных общемузыкальных понятиях как консонанс или мелодия.
Впрочем, нет, иногда мелодии были, но «музыкальный» уровень опусов, исполняемых на модульных синтезаторах чаще всего был обратно пропорционален размерам модульной системы и производимому ей визуальному впечатлению. Довольно-таки быстро в моей голове созрел совершено искренний вопрос: «неужели это все просто красивые понты?».
Однако, время идет, и восприятие электронной музыки развивается вместе с осознанием ее серьезнейшего потенциала в сфере искусства. Совсем недавно закончилась короткая эпоха правления цифровых инструментов, и в наш мир массово вернулся теплый аналоговый звук. А вместе с ним – интерес к модульному строению синтезаторов, протоколу CV (который, как еще недавно казалось, безнадежно устарел и полностью передал бразды правления новомодному MIDI), и всему, что с этим связано. В том числе и к модульным синтезаторам.
Как это произошло? А очень просто.
Произошло это в момент, когда мы, утомленные выхолощенным звучанием навороченных VST-синтезаторов, развлекались в поисках вдохновения.
Кто-то испытал это чувство, догадавшись пропустить свой старенький самоиграй CASIO, оставшийся со времен обучения в музыкальной школе, через фильтр купленного из любопытства карманного синтезатора KORG Monotron. Кто-то додумался подключить аудиоплеер с диктофонными полевыми записями, сделанными в порыве летней эйфории, к Gate-входу надоевшего грувбокса. Еще один кто-то от скуки решил подключить аудиовыход дешевого микшера с эффектами к его же аудиовходу (а чо, вдруг не сгорит?)…
Результат чаще всего был один – новая волна вдохновения и эйфории у самых эмоциональных, ну или как минимум, понимание того, что звук – он как пластилин /нет правил в музыке /это же как LEGO, только со звуком /офигеть, наверное так пишут музыку мэтры/ впишите свой вариант если прошли через это…
Суть синтезатора, да и синтеза вообще оказалась проста! Синтезатор не обязательно должен состоять из осцилляторов, фильтров, огибающих и т.д. как мы привыкли. Он может состоять вообще из чего угодно, лишь бы это музыкально звучало! И соединять это «что угодно» тоже можно как угодно!
Уяснив этот простой принцип, чаще всего работа с обыкновенными DAW становится скучной. Ну вот, взять тот же самый Ableton. Хорошо, что можно взять, и откорректировать, например, высоту звучания аудиоклипа. А если захочется модулировать эту высоту с помощью LFO? А если захочется, чтобы высота клипа изменялась от уровня громкости перкусионной партии, играющей по соседству? Или пустить звучание мастер-шины обратно на один из каналов и управлять с этого канала посылами на шины эффектов? А если…
Словом, вы меня поняли.
На этот случай, конечно, есть разные решения, например, Max/MSP, Pure Data или тот же самый NI Reaktor.
Однако мы-то с вами знаем, что никакая «софтина» не заменит тактильных ощущений, которые дарит нам старое-доброе железо! Вот здесь из-за угла наших сомнений и скепсиса снова выглядывают модульные синтезаторы!
Да, в общем, к чему это я?
Дело в том, что совсем недавно, небезызвестная вам чешская компания Bastl Instruments решила отдать дань современным тенденциям и выпустила целую линейку новых устройств, выполненных в формфакторе eurorack-модулей.
Каждый из модулей может выполнять сразу несколько различных функций, которые напрямую зависят от его места в сетапе и, конечно, вашей фантазии. Что ж, это вполне гармонирует с идеологией модульных синтезаторов. И нет ничего странного в том, что, например, модуль-генератор «бочки» Tea Kick от Bastl Instruments одновременно является перкуссионным модулем, осциллятором и резонансным фильтром.
Впрочем, с модульными синтезаторами мы вроде бы разобрались. Давайте теперь разберемся, что за модули предлагают нам Bastl Instruments.

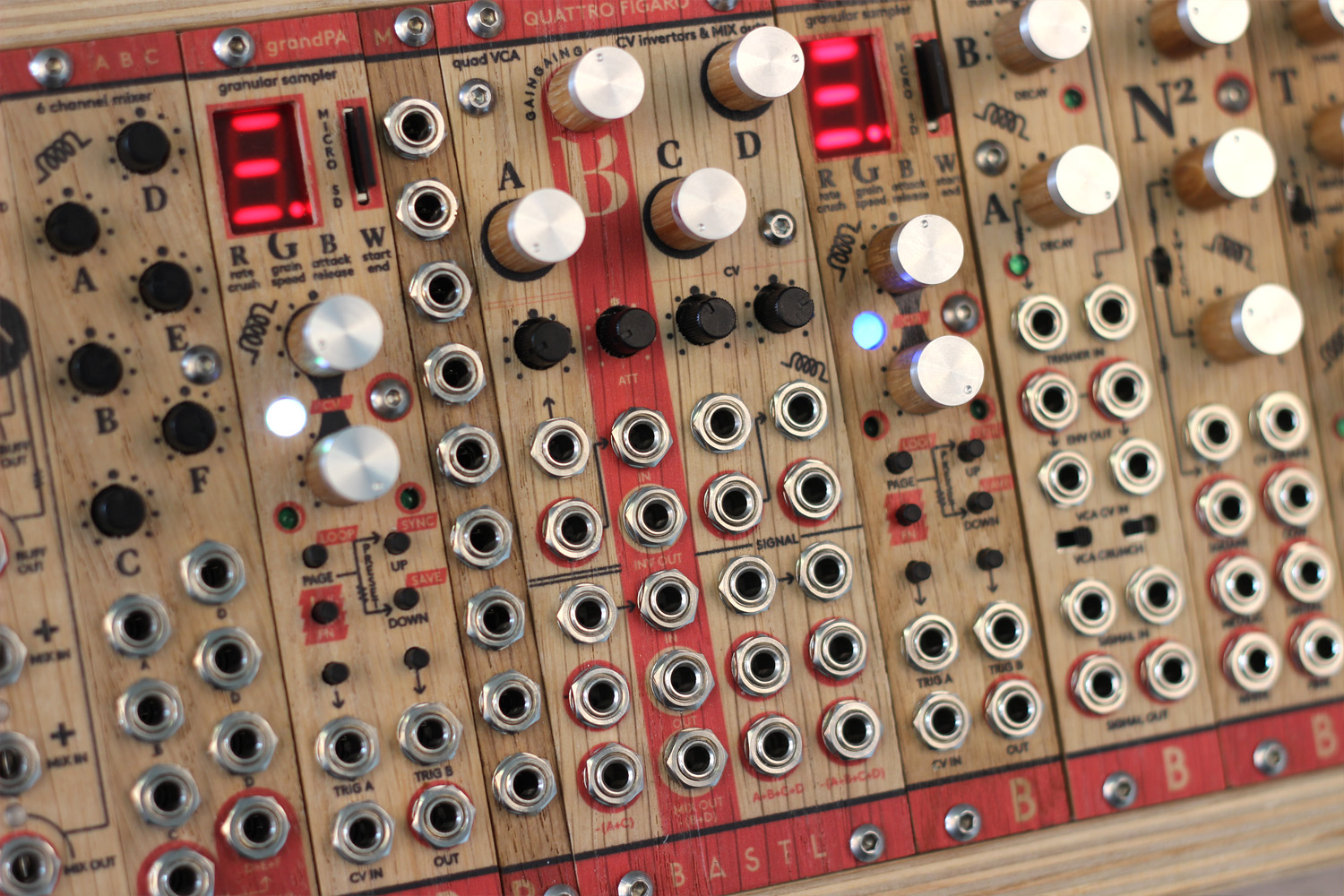

Итак, новая серия eurorack-модулей Bastl Modular – это все те же сумасшедшие идеи молодых чехов, знакомые нам по уже полюбившейся многим модульной системе Trinity или гранулярному сэмплеру Micro Granny, заключенные в новый для компании форм-фактор: eurorack.
Кстати, некоторые из предыдущих наработок инженеров компании практически напрямую перекочевали в отдельные модули новой серии. Так, среди eurorack-модулей от Bastl Instruments мы можем обнаружить гранулярный сэмплер GrandPA, основанный на движке Micro Granny.
Остальные модули – это своего рода вариация на тему цифровой драм-машины в современном исполнении. Схематика большинства модулей основана на классических разработках одного из пионеров DIY-электроники советской Чехословакии – Стэнда Филиппа (Standa Filip), с которым у ребят из Bastl Instruments имеются самые что ни на есть дружеские отношения. Несмотря на то, что каждый из модулей является независимым устройством и может быть использован с любыми eurorack-модулями сторонних производителей, серия являет собой идею законченной инженерной мысли и по существу является полноценным музыкальным инструментом. Кстати, как и все инструменты от Bastl Instruments, новые модули изготавливаются вручную в Чехии.
Давайте рассмотрим модули, входящие в состав Bastl Modular:
Звучит это все на удивление музыкально, можете убедиться сами:
Что касается стоимости модулей, то здесь все еще приятнее: цены вполне демократичные:

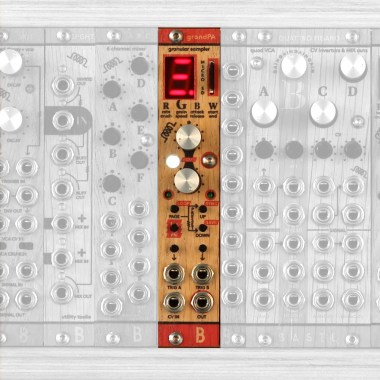

Bastl Instruments GrandPA

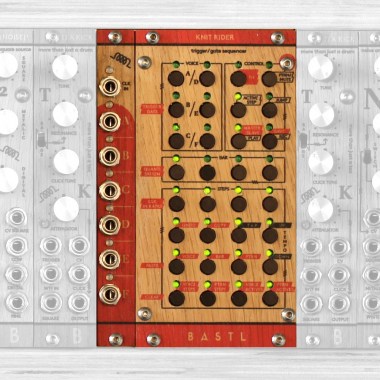

Bastl Instruments Knit Rider
Bastl Instruments Little Nerd

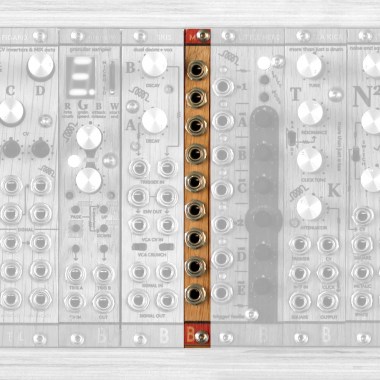

Bastl Instruments Multiple

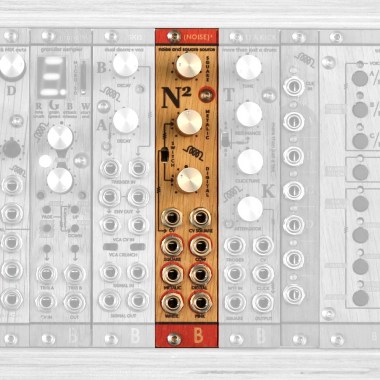

Bastl Instruments Noise Square

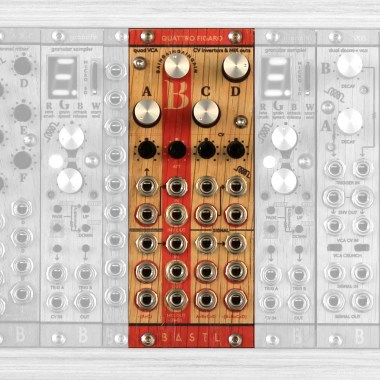

Bastl Instruments Quattro Figaro

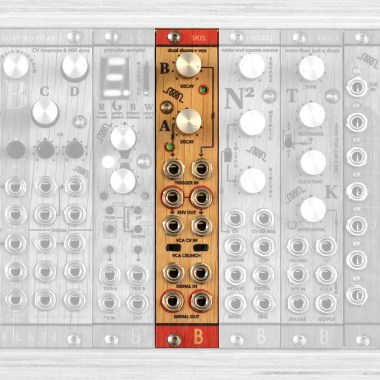

Bastl Instruments Skis

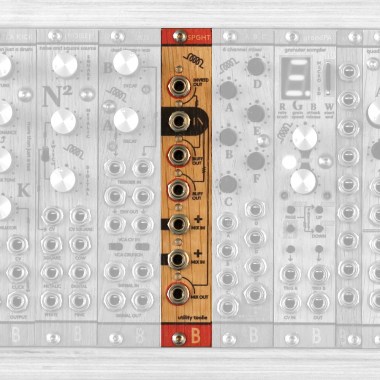

Bastl Instruments Spaghetti

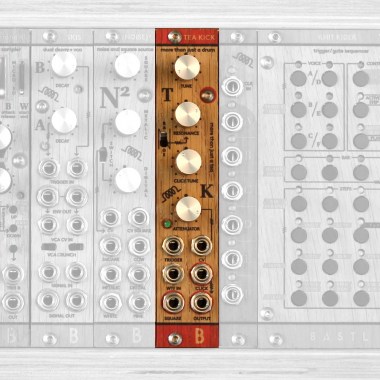

Bastl Instruments Tea Kick
Eurorack модули что это
Rage, Если всё равно, что собирать, то есть смысл попробовать формат Frac-rack. Американская фирма PAiA предлагает как отдельно ящики, модули и блоки питания (всё от 30 до 130$, так и целые системы (причём с очень неплохим набором возможностей) за деньги в районе 500—600$ за систему. С одной стороны, пайавские модули более широкие, в другой стороны, они более плотно-интегрированые (например, VCA имеет элементарные функции микширования, встроенный ADSR-генератор, кольцевой модулятор и генератор шума
http://paia.com/proddetail.asp?prod=FR-7
Либо какой-нибудь аналог типа того же блока с MFOS. Но надо быть готовым к тому, что ещё придётся покупать в зависимости от планируемой мощности либо маленький AC-адаптер, либо трансформатор с центральным выводом вторичной обмотки или двумя вторичками.
С другой стороны, в Doepfer EUrorack diy kit используется традиционный регулируемый блок питания и используется внешний адаптер AC на 15 Вольт. Это уже другая тема, она безопасна, не используется в принципе места на панели и должна давать стабильное напряжение до тех пор, пока не превышается паспортный ток. По мощности, кстати, тоже не фонтан. По 500 миллиампер на каждую шину, то-есть, им можно запитать один этаж, а с двумя могут возникнуть проблемы, особенно, если будут модули не Doepfer, а какие-то жирные, где не используются низкопотребляющие микросхемы. (в Doepfer уделено много внимания низкому потреблению, иногда в ущерб звуку, см. мои посты про улучшение характеристик микшеров Doepfer)
согласен, особенно неприятно, что 4hp занимает.
наверное остановлюсь все таки на doepfer a-100 diy kit, но вот все никак не могу решится, что получится дешевле из этих двух вариантов:
1) doepfer a-100 diy kit (130 евро с доставкой) + запилить свой ящик (цена?)
2) вoepfer A-100LC6 (230 евро с доставкой)
