CID содержит информацию о производителе микросхемы, название микросхемы, месяц год производства и серийный номер.
ExtCSD представляет собой блок регистров (512 байт), в которых хранится конфигурация микросхемы.
Сама микросхема eMMC представляет собой память с контроллером, и содержит в себе 4 основных раздела (boot1, boot2, bin, EXT_CSD)
Раздел bin является основным разделов в который пишутся данные (прошивка), и содержит в себе все разделы, сформированные с помощью таблицы разделов.
Boot1,2 являются разделами в котором хранится загрузчик,отправляемый в процессор
CID содержит информацию о производителе микросхемы, название микросхемы, месяц год производства и серийный номер.
ExtCSD представляет собой блок регистров (512 байт), в которых хранится конфигурация микросхемы.
Сама микросхема eMMC представляет собой память с контроллером, и содержит в себе 4 основных раздела (boot1, boot2, bin, EXT_CSD)
Раздел bin является основным разделов в который пишутся данные (прошивка), и содержит в себе все разделы, сформированные с помощью таблицы разделов.
Boot1,2 являются разделами в котором хранится загрузчик,отправляемый в процессор
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете вкладывать файлы
Вы не можете скачивать файлы
Официальный сайт AMCV, AKAI, Asano, Akira, lliew, Aiwa, Artel, BBK, BOE, Bravis, Digma, Dexp, Denn, DEX, Daewoo, Dyon, Doffer, Erisson, Elenberg, Ergo, Engalon, Hyundai, HOLLEBER, Satelit, Sumato, Soundmax, Starwind, Supra, Saturn, Sony, Shivaki, Samsung, Sharp, Strong, SHOWNIC, SkyLine, PRESTIGIO, Yuno, Rolsen, HI, JVC, Mystery, Telefunken, HiKeen, HELIX, Hisense, Hamber, Herenthal, Harper, Hartens, Hisense, Hoffson, HELIX, Kivi, LG, Liberton, Liberty, Loview, Lentel, Leben, Loview, LEFF, Lumus, Mirta, Mystery, Manta,OzoneHD,Panasonic, Philips, Pioneer, Reca, Rotex, Rainford, Rolsen, RUIMATECH, TCL, Thomson, Toshiba, Tevion, Nesons, Neko, NEI, Novex, Prime Technics, Vinga, Comer, Grunkel, Quarton, KROHLER, YASIN, Vesta, Xiaomi,Terris, Trony, Irbis, Fusion, xiaomi mi, TDLex, Gazer, Grunhelm, Glofiish, Kruger&Matz, VILGRAND, ORFEY, AVEX, NEONIX, Blaсkton, TopDevice, HIBERG, QUARTON, Olto
Ext csd что это
 |  |  |
 |  |  |
В данной теме будут размещаться различные инструкции по работе с боксом. Часть картинок, вставленных в текст будут ссылками с другого форума.
Чтобы не создавать несколько тем, на этом форуме будет все в одной закрытой теме, чтобы она была максимально информативной.
Таким образом мы имеем следующие виды подключения к EasyJTAG:
1) JTAG
2) eMMC
3) ISP eMMC
4) HiPower CLK ISP eMMC
5) SPI
2) Подключение eMMC:
Подключение требует внешних стабилизаторов.
Примерная минимальная схема адаптера:

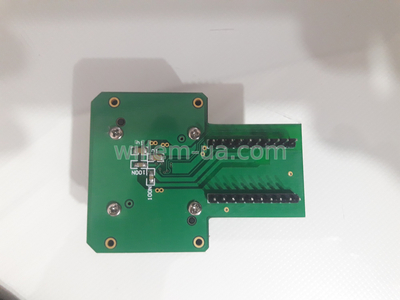

Либо можно купить готовое решение, например такое:
К адаптеру можно использовать или колодки:
3) Подключение ISP eMMC:
Аналогично предыдущему, только вместо колодки используется платка для подпайки на плату аппарата:
К плате подпаиваются все линии: CMD, CLK, Data0, +1,8v, +2,8v, GND
4) HiPower CLK ISP eMMC
К плате подпаиваются только 4 линии: CMD, CLK, Data0, GND
Питание берется от контроллера питания аппарата, для этого аппарат должен быть включен кнопкой питания от АКБ или от USB (для Qualcomm или MTK).
Для того, чтобы тока линии сигнала CLK хватило, чтобы задать свою частоту работы с eMMC, используется объединение линий CLK:
Плата со стабилизаторами здесь не используется.
требуется плата со стабилизаторами. На рисунке VCC берется с RJ45 разъема, но там 5v, поэтому нужно добавить стабилизатор на нужное для микросхемы напряжение (1,8-2,8-3,3v)
Подключение к EasyJTAG Plus Box:
2) ISP, HiPower CLK ISP.
HiPowerCLK не требует уже 4 линий, работает по 1 линии.
В данном режиме требуются конденсаторы по питаниям VCC, VCCQ, если использовать это подключение с подпайкой микросхемы не на плате аппарата, где эти конденсаторы уже есть.
Данное подключение рассчитано на прямое подключение колодок:
| | |
| | |
Сейчас и в дальнейшем, при описании работы с EMMC мы будем отталкиваться от работы в программе eMMC tool, которую также называют Easy Jtag Plus.
Модуль eMMC_tool предствляет собой развитие программы EasyJtag Classic в области работы с eMMC. Данный модуль объединяет собой несколько программ типа Direct Odin и Direct Qualcomm, которые изначально были написаны для попыток записи прошивок напрямую в eMMC и общей работы c eMMC.
Основная кнопка программы это Detect EMMC, для проверки подключения и определения, «живая» ли микросхема вообще, т.е. реагирует она на внешние комманды или нет. По данной команде из микросхемы вычитываются основные данные: CID, CSD, размеры разделов, основные биты конфигурации, хранящиеся в Extended CSD (ExtCSD).
CID содержит информацию о производителе микросхемы, название микросхемы, месяц год производства и серийный номер.
ExtCSD представляет собой блок регистров (512 байт), в которых хранится конфигурация микросхемы.
Сама микросхема eMMC представляет собой память с контроллером (интерфейсом), и с точки зрения устройства содержит в себе
1) 4 основных раздела ( ROM1, ROM2, ROM3, RPMB ),
2) до 4 разделов GP ( GP1-GP4 ),
3) регистры конфигурации Extended CSD (ExtCSD)
Раздел ROM1 является основным разделов в который пишутся данные (прошивка), и содержит в себе все разделы,
сформированные с помощью таблицы разделов.
ROM2,3 (Boot1,2) являются разделами в котором хранится загрузчик, отправляемый в процессор
(например, MTK (Mediatek), Exynox (Samsung)), или откуда процессор сам его берет (Intel, HiSilicon)
Размеры ROM2/3/RPMB можно изменить только на EMMC Samsung до ревизии Extended CSD v1.8 (MMC v 5.1), в остальных случаях их размер остается таким, каким его задали на заводе. В большинстве случаев размер не имеет значения, потому как обычно загрузчики редко превышают размер 512KB. Но есть аппараты, которые используют RPMB и отказываются работать с микросхемами, которые предназначены для аппаратов с процессорами Tegra (Nvidia), в которых обычно конфигурируется размер RPMB равным нулю
Также для процессоров MTK со scatter файлами первых версий (например, для процессоров MT6589), сумма размеров ROM2/3/RPMB не может быть больше начала раздела MBR, который должен быть записан по адресу указанному в scatter, который для MT6589 процессора равен 0x600000 (6MB).
Поэтому eMMC с размерами ROM2/3/RPMB 2/2/2MB или 2/2/0,5MB будет работать с MT6589, а с размерами ROM2/3/RPMB 4/4/4 уже не будет.
Раздел(ы) GP1 создаются на всех типах eMMC, поддерживающих General Partition Configuring, однократно. При этом наблюдались проблемы с созданием разделов GP1-GP4 на микросхемах Toshiba.
Лог детакта eMMC, базовая информация о eMMC.
В настройках eMMC_Tool есть галочка «Shot info about eMMC in log». Данная настройка позволяет выводить только основную информацию в логе детекта eMMC.
Первые строки позволяют понять, есть ли физический контакт по линии CMD, которая служит основной линией передачи команд в eMMC.
Тем не менее, при нестабильности коннекта можно увеличить VIO в программе, это позволит за счет перетока тока из бокса в интерфейс eMMC улучшить коннект с проблемным подключением. Настоятельно не рекомендуется повышать больше чем на 1 шаг или ставить ниже реального VCCQ.
Если CMD Active Level сильно занижено ( 300-500mV ), это значит обычно отсутствие контакта по линии CMD или отсутствие PullUp резисторов между линией CMD и VCCQ в интерфейсе подключения eMMC. Если занижен CMD PullUp Level, это значит, что линия CMD закорочена на землю.
Дальше выводятся размеры ROM1, ROM2, ROM3, RPMB. Т.к. размеры ROM2/3 всегда одинаковы, они выводятся одной строкой.
Для того, чтобы в процессе работы с eMMC были видны основные ее параметры, они дублируются над логом одной строкой или по нажатию на кнопку под ней в расширенном виде с расшифровкой.
В первой строке выводится краткая информация: EMMC Brand, NAME, информация о разделе загрузки (boot from
, являющегося расшифровкой регистра 179 ExtCSD, кол-во линий data по которым передается boot, записанное в регистре 177 ExtCSD (bus config).
В расширенном варианте также отображаются цифровые значения регистров 179/177 ExtCSD, значение регистра 162 ExtCSD с расшифровкой.
Кроме этого выводится значение регистра конфигурации [PARTITION_SETTING_COMPLETED], 0x01 в котором означает, что раздел ROM1 окончательно сконфигурирован, и создание в нем или изменение разделов GP1-GP4 невозможно.
В расширенном варианте лога выводится еще строка информация по регистру ExtCSD [PARTITIONING_SUPPORT], который отображает возможности eMMC к созданию дополнительных разделов GP1-GP4, битовый регистр, может иметь значения 0x00, 0x01, 0x03, 0x07. Из них 0x00 означает, что микросхема не поддерживает создание GP1-GP4, остальные значения связаны с вариантами конфигурирования GP1-GP4, чем больше значение тем больше опций при создании этих разделов поддерживает eMMC.
Частично или полностью неисправные eMMC.
Признаки плохого контакта eMMC в сокете или же полной неисправности eMMC являются строки:
Can’t init device. Reason: CMD Timeout Error
Can’t init device. Reason: OCR Ready Timeout Error [Check VCC or eMMC DEAD]
Can’t init device. Reason: CARD is Password Locked
У полуживых микросхем в CID выдается информация, которая говорит о том, что микросхема находится в boot-режиме.
Признаком boot-режима eMMC Samsung является eMMC NAME 000000, и rev.0x56. Так же выглядит запуск eMMC Samsung используя TP (test-point). В eMMC Samsung до MMC rev 5.0 (и в некоторых rev 5.0), чаще всего можно восстановить прошивку eMMC, но это не всегда гарантирует, что она после этого долго проработает (зависит от причины, по которой она оказалась в boot).
Для других eMMC, кроме перечисленных Samsung, восстановление firmware eMMC (вывод из boot) пока не предоставляется возможным. При этом нужно учитывать что Hynix и Sandisk падают в boot при значительном износе ячеек памяти, что значит, что долго они работать после возможного восстановления не будут.
| | |
| | |
Подготовка eMMC для установки в устройство
Большинство замен eMMC производится на мобильных телефонах и планшетах. И возникает вопрос, что нужно прошить в eMMC, чтобы после её установки в плату мы получили бы или полностью работоспособное устройство, или же, чтобы хотя бы иметь возможность подключить устройство к компьютеру-ноутбуку, чтобы устройство «отдетектилось» как USB устройство.
Тема достаточно широкая, поэтому начнем с простых вещей.
Есть 4 способа это сделать:
1) из файла extcsd, сохранённого с такого же устройства;
2) из файла extcsd, сохранённого с такого же устройства, во время прошивки eMMC;
3) с помощью предустановленных вариантов;
4) вручную.
Вариант 4 (для экспертов):
В дальнейшем большинство устройств на процессорах MTK программируются (прошиваются) компьютером через родной FlashTool для MTK.
6) SpreadTrum
— записать Boot cfg, и записать начало дампа ROM1 (100-500MB), в которых содержатся bootloaders, boot, recovery и другие необходимые разделы для запуска устройства в Recovery и в дальнейшем записать в него прошивку через компьютер или SD карту.
Более подробно в следующих сообщениях по каждому vendor будут инструкции с примерами.
