Честный обзор: FEP пленка для 3D принтера

Уникальный обзор FEP плёнок для DLP/SLA/LCD 3D принтеров.

Все пользователи DLP/SLA/LCD 3D принтеров так или иначе сталкиваются с вопросом покупки плёнки для ванночки с фотополимерной смолой.

Набирая запрос в поисковике «fep film», «fep film for dlp 3d printer», «fep film для 3д принтера» в основном появляется ссылка на Aliexpress и статьи, форумы про использование плёнок и самих 3D принтеров.

На Aliexpress, в основной своей массе, предлагается к продаже плёнка от Anycubic, производителя LCD 3D принтеров Foton.

и неизвестного производителя, хотя судя по схожести упаковки его можно идентифицировать как Dotbit

Не секрет, что плёнка в ванночке важный элемент, как для качества печати, так и для сохранения работоспособности принтера. Она обладает следующими важными свойствами:
— коэффициент светопропускания (прозрачность плёнки, чем выше коэффициент, тем меньше искажений при печати);

— антиадгезионные свойства (слабое прилипание сполимеризовавшейся фотополимерной смолы к плёнке в процессе печати);

— защита поверхности экрана от фотополимерной смолы (сохранение целостности/прочности и эластичности плёнки при отрыве детали от неё в процессе печати).

И возникает вопрос, плёнку какого производителя выбрать и чем кроме цены они отличаются?

Вот как раз на этот вопрос мы и попробуем ответить в этой статье.

Нам любезно были предоставлены образцы плёнок вышеуказанных производителей для проведения сравнительного анализа.

Но забегая вперёд скажу, что интерес у нас был не праздный и в игре появится третий производитель.

Любая плёнка, будь то фторопластовая (FEP), полиэтиленовая (LDPE) или полиэтилентерефталатная (PET) имеет кроме показателя толщины ещё физико-механические показатели, а именно прочность при разрыве, измеряемую в МПа и относительное удлинение при разрыве, измеряемое в %.

Собственно, эти показатели мы и замерили в нашей лаборатории.

Но сначала о толщине.
Измерение толщины микрометром

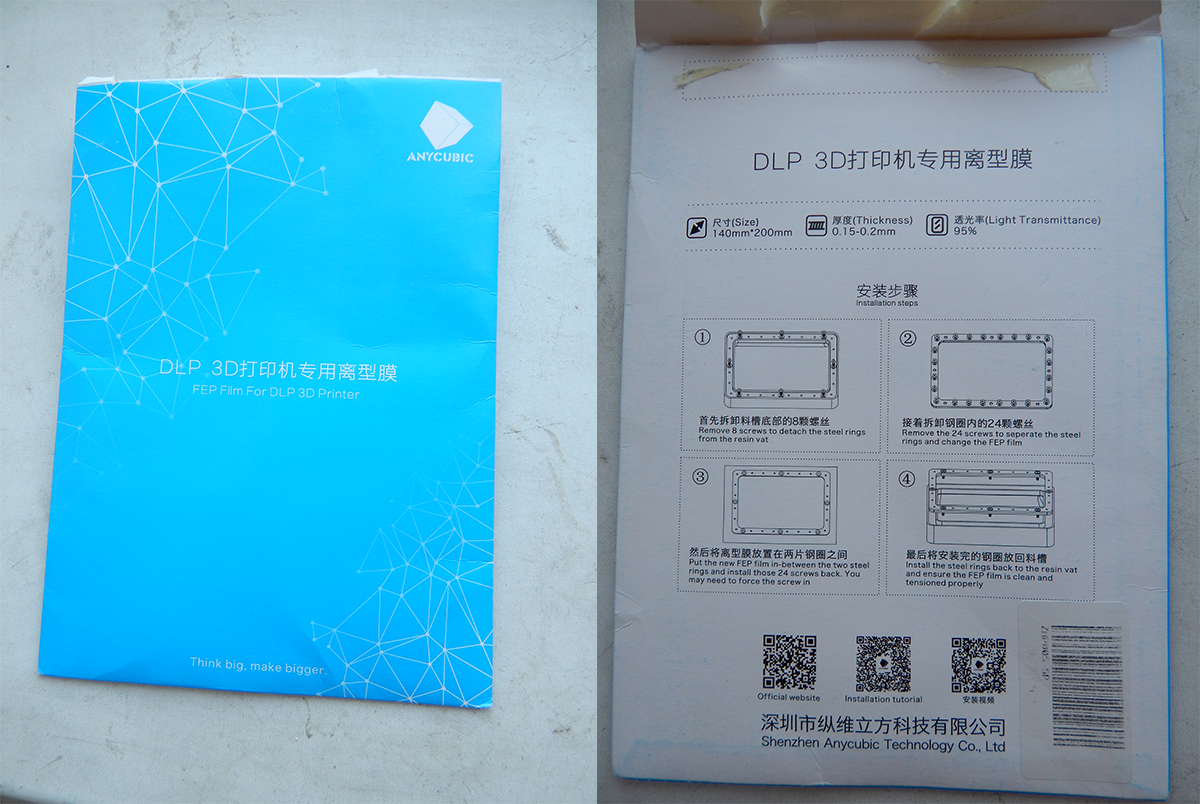

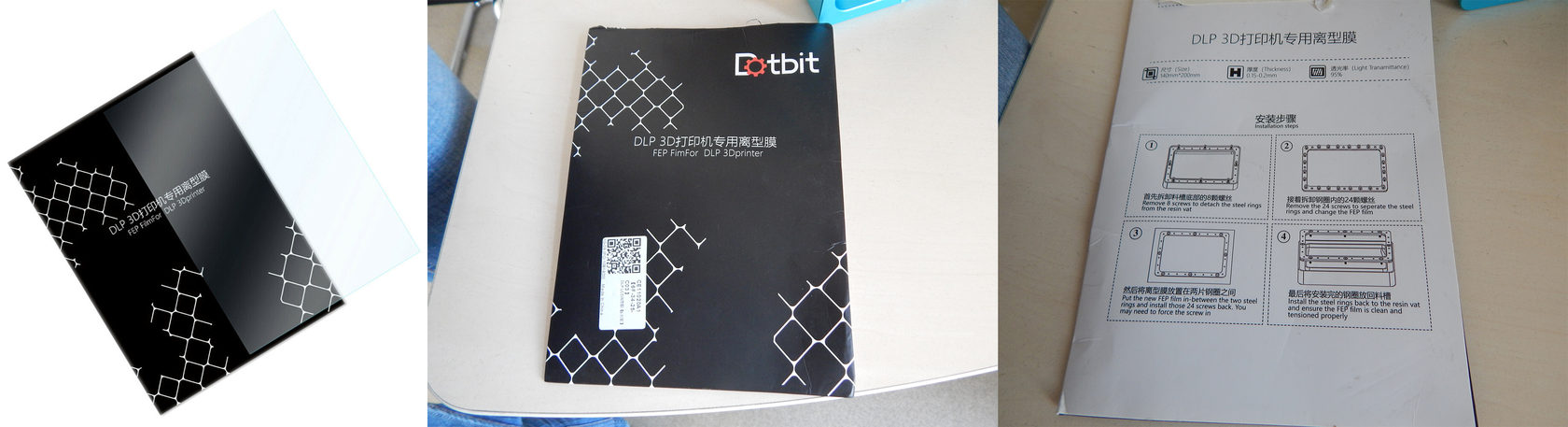

Оба производителя на обратной стороне упаковки заявляют толщину плёнки 0,15-0,2 мм. Замер толщины плёнки микрометром показал следующие результаты:

— плёнка от Anycubic – 0,15 мм (150 мкм);

— плёнка от Dotbit – 0,10 мм (100 мкм).

При этом обе плёнки имеют отклонения по толщине в разных точках замера + 0,004 мм (+4 мкм).

А теперь самое интересное: какие же физико-механические показатели у этих плёнок?!

Для испытаний вырезается 5 лопаток (прямоугольники) определённого размера, из каждого образца плёнки. Сделано в лаборатории ОАО «Пластполимер»

Затем эти лопатки по очереди закрепляют в зажимах разрывной машины и рвут их.

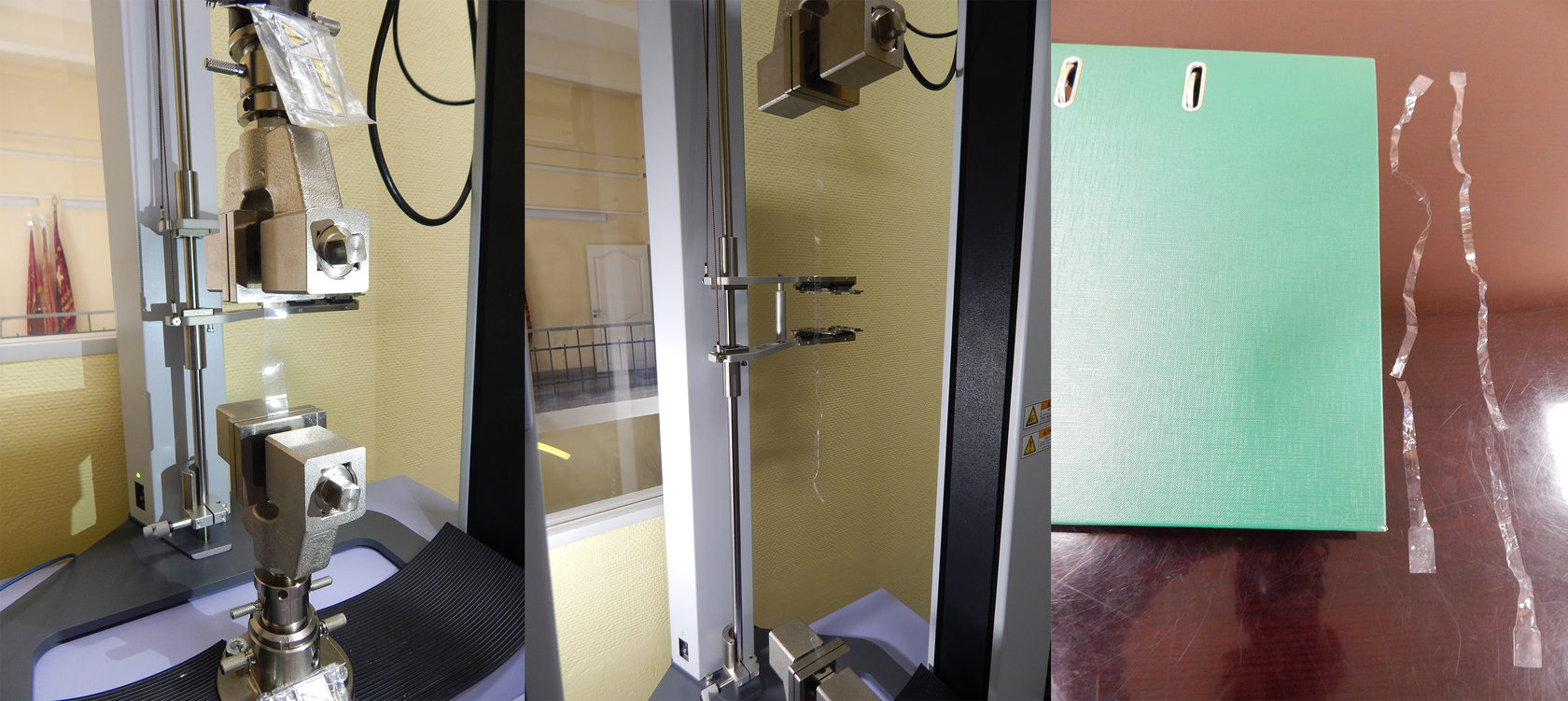

Лаборатория ОАО «Пластполимер»

Ниже можно посмотреть видео, на котором мы проводим испытания FEP пленки на разрыв.

По итогам разрыва лопаток, программа разрывной машины выдаёт результаты замеров. Ниже приведены средние значения из 5 замеров.

По результатам замеров видно, что процент относительного удлинения практически одинаковый, т.е. плёнки по эластичности не отличаются.

И прочность при разрыве почти одинакова, но очень важно здесь понимать, что этот показатель при расчёте учитывает толщину образца. И поэтому следует обращать внимание на разрывную силу, которая показывает нам какую плёнку сложнее порвать.

Чем больше усилий в Ньютонах (Н) прикладывается, тем она труднее рвётся, а значит она прочнее. В результате более толстая плёнка от Anycubic прочнее плёнки от Dotbit.

А теперь раскрываем интригу про третьего производителя, но прежде привожу результаты аналогичных испытаний этого производителя на плёнках разной толщины 0,1 и 0,2 мм (100 и 200 мкм).

Из результатов наглядно видно, что плёнка толщиной 100 мкм, более прочная, чем Dotbit такой же толщиной и немного отстаёт от плёнки Anycubic толщиной 150 мкм. При этом плёнка толщиной 200 мкм практически в 2 раза прочнее плёнки Anycubic.

Третьим производителем в нашем исследовании является завод в Санкт-Петербурге –Пластполимер.

Общая картина выглядит так:

На сегодняшний день Пластполимер готов предложитьплёнку для DLP/SLA/LCD 3D принтеров формата А4, А5 толщиной 0,1 мм (100 мкм), 0,2 мм (200 мкм), 0,3 мм (300 мкм). Плёнка всегда в наличии, возможна отправка по России курьерскими компаниями, а также Почтой России.

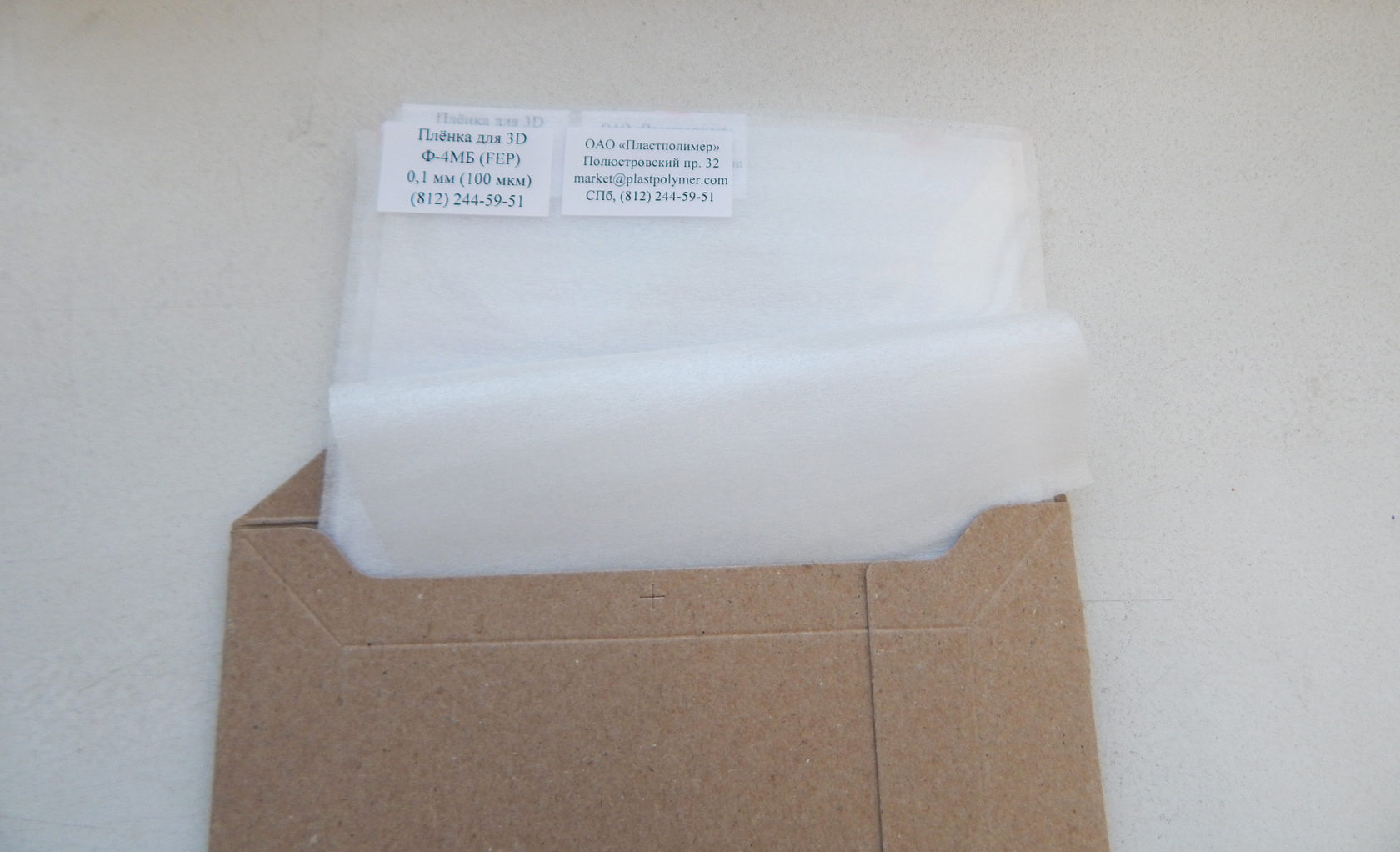

Плёнка для 3d принтера производства ОАО «Пластполимер»

Также возможно изготовление плёнки в размер заказчика.

В процессе проведения испытаний были замечены и другие занимательные различия в свойствах, но о них поведаем в следующей статье.
