Flex atx что это

FlexATX

FlexATX — форм-фактор материнской платы, разработан Intel в 1999 году как замена microATX. В настоящее время актуален, но не получил популярности. FlexATX определяет размер материнской платы не более 9.0 x 7.5″ (229 x 191 мм), а также размещение на ней не более чем 3-х слотов расширения.

Flex-ATX построен на тех же базовых элементах, что и ATX, и micro-ATX, имеет расположение отверстий для крепежа, соместимое с microATX, блок разъёмов ввода/вывода как у ATX и microATX, но сочетает все компоненты на меньшей площади. Подобно mini-ITX, Flex-ATX нацелен на индустриальные компьютеры.

Полезное

Смотреть что такое «FlexATX» в других словарях:

FlexATX — is a PC motherboard form factor derived from ATX. The specification was released in 1999 by Intel as an addendum to the microATX specification. It uses a subset of the motherboard mounting holes required for microATX and the same I/O plate system … Wikipedia

FlexATX — Gehäuse formate AT Baby AT ATX Mini ATX Micro ATX FlexATX BTX DTX Mini DTX ETX ITX Mini ITX Nano ITX … Deutsch Wikipedia

ATX — This article is about the computer form factor. For other uses, see ATX (disambiguation). ATX motherboard. Computer form factors Name PCB size (mm) … Wikipedia

DTX — У этого термина существуют и другие значения, см. Discontinuous transmission. Типы компьютерных корпусов XT AT ATX eATX FlexATX miniATX microATX BTX MicroBTX PicoBTX DTX Mini DTX ETX LPX Mini LPX NLX ITX Mini ITX N … Википедия

Форм-фактор (техника) — У этого термина существуют и другие значения, см. Форм фактор. Форм фактор (от англ. form factor) стандарт, задающий габаритные размеры технического изделия, а также описывающий дополнительные совокупности его технических параметров,… … Википедия

Mini-ITX — Computer form factors Name PCB size (mm) WTX 356 × 425 AT 350 × 305 Baby AT 330 × 216 BTX … Wikipedia

Placa base — formato MicroATX para PC de sobremesa (desnuda, sin ningún componente enchufado). La placa base, también conocida como placa madre o tarjeta madre (del inglés motherboard o mainboard) es una placa de circuito impreso a la que se conectan los… … Wikipedia Español

ATX — У этого термина существуют и другие значения, см. ATX (значения). Типы компьютерных корпусов XT AT ATX eATX FlexATX miniATX microATX BTX MicroBTX PicoBTX DTX Mini DTX ETX LPX Mini LPX NLX ITX Mini ITX Nano ITX … Википедия

Computer form factor — For computers form factors both larger and smaller than desktop personal computers, see list of computer size categories. In computing, a form factor specifies the physical dimensions of major system components. Specifically, in the IBM PC… … Wikipedia

microATX — Computer form factors Name PCB size (mm) WTX 356 × 425 AT 350 × 305 Baby AT 330 × 216 BTX … Wikipedia

Источник

Как выбрать блок питания для компьютера

Чтобы обеспечить стабильную работу любой компьютерной системы, важно правильно выбрать блок питания для компьютера, который сможет обеспечить необходимые значения напряжения и тока для каждого компонента компьютера даже при значительных пиковых нагрузках.

Мощность Блока Питания

Основная характеристика блока питания, определяющая, предназначен он для офисной машины или мощного игрового компьютера.

Смотреть на мощность по линиям 3.3В и 5В нет смысла, поскольку потребление по ним невелико – нужно обращать внимание на суммарную мощность и мощность по линии 12V.

Именно ее используют основные потребители энергии – процессор и видеокарта.

Мы рекомендуем увеличить полученное значение в 1,5-2 раза, так как очень часто блоки питания не обеспечивают заявленные характеристики, а работа на предельной мощности вызывает частые сбои системы и сокращает срок службы питающего устройства.

Форм-фактор

Форм-фактор — это типоразмер блока питания, который позволяет ему уместиться внутри корпуса определенных габаритов.

На данный момент существует несколько форм-факторов блоков питания: ATX, SFX, TFX и внешние.

ATX — это самый распространенный форм-фактор блоков питания для ПК.

Они имеют габариты 150x86x140 мм (ШхВхГ) и используются в подавляющем большинстве настольных компьютеров.

У ATX есть несколько версий, о которых мы поговорим чуть ниже. Есть два стандартных варианта блоков питания ATX: с закрытым (80 мм) и открытым (120 мм) вентилятором.

SFX – компактные блоки питания с короткими проводами и размерами 125×51,5×100 мм (ШхВхГ).

Это форм-фактор для компактных мультимедийных ПК или серверов.

TFX – форм-фактор

TFX – форм-фактор для корпусов нестандартной формы или небольшой высоты, тоже с короткими проводами.

Его размеры – 85x65x175 мм (ШхВхГ), глубина может варьироваться.

Грубо говоря, SFX более «квадратный», а TFX более «вытянутый». Сами посмотрите и увидите разницу.

Flex-ATX

Flex-ATX (еще более уменьшенный вариант, предназначенный для домашних компьютеров низшего ценового уровня).

Формфактор NLX предназначен для корпоративных настольных систем; WTX, в свою очередь, разрабатывался для рабочих станций и серверов со средним режимом работы, но широкого распространения не получил.

Современные формфакторы и область их применения

Провода и разъемы

Каждый из проводов в пучке, выходящем из блока питания, что-то питает. Расскажем про каждый по отдельности.

Выбирая себе БП, определитесь со своими комплектующими. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора — уточните, сколько вам нужно штырьков.

Тип подключения

Современные модели блоков питания могут иметь один из двух вариантов подключения:

Первый тип используется в более дорогостоящих моделях и позволяет избавиться от толстых жгутов лишних проводов в системном блоке. Помимо этого такие модели универсальные – они подойдут для любой конфигурации устанавливаемых устройств.

Блоки питания со стандартным типом проводов имеют более низкую стоимость, но при выборе блока питания следует внимательно изучать спецификацию имеющихся разъемов. Так «материнки» могут подключаться как 24-контактными, так и 20 контактными кабелями (серверные и более старые модели), а процессорный разъем может иметь 4 или 8 контактов. Однако существуют и более универсальные варианты питающих устройств с коннекторами «20+4» для материнской платы и «4+4» для питания процессора. Также необходимо уточнять наличие коннекторов для дополнительного электропитания видеокарты (при использовании высокопроизводительных моделей).

Что такое PFC?

В описании блоков питания очень часто встречается параметр PFC – это тип автоматической коррекции мощности. Благодаря использованию этой технологии обеспечивается максимально эффективное преобразование энергии. На сегодня актуальны два варианта реализации этого функционала: активная коррекция (APFC) и пассивная система (PPFS). Последняя применяется в наиболее бюджетных вариантах и имеет невысокую способность сглаживания импульсов напряжения.

Активная система выполняется как дополнительная плата и фактически является еще одним электропитающим устройством. Она обеспечивает эффективную стабилизацию входного напряжения и имеет высокую устойчивость к кратковременным перепадам внешнего питающего напряжения. Оба варианта уменьшают количество помех в электросети.

В дорогих мощных моделях стабилизация внутренних напряжений разделена по каждой линии питания, в остальных блоках питания используется общая стабилизация.

Энергоэффективность

Этот показатель определяется как отношение потребляемой мощности к выходной. Чтобы облегчить выбор наиболее эффективного устройства существует стандарт Energy Star 4.0, согласно которому минимальный КПД не должен быть меньше 80%, а питающие устройства условно разделены на несколько категорий:

Не сертифицированные по этой шкале блоки питания с показателями КПД ниже 80% используются в бюджетных системах. При выборе питающего устройства следует учитывать, что максимальная энергоэффективность обеспечивается при 50% нагрузке на устройство.

Блок питания для игрового компьютера

Когда мы говорим об игровом компьютере, то подразумеваем видеокарту, процессор, оперативную память и то количество кадров в секунду, что эта троица выдает на-гора. На блок питания — металлическую коробку с вентилятором и торчащими проводами — мало кто обращает внимание. Но ровно до поры, пока что-нибудь в системе не выйдет из строя. Так что видеокарты видеокартами, но сборка игрового компьютера начинается с выбора блока питания.

По сути, любой компьютерный блок питания — это царь всех комплектующих, так как без него ничего не работает. Абы какая «кормушка» не подойдет, так как современное железо требует определенной мощности и оснащено рядом унифицированных разъемов. Следовательно, именно блок питания определяет количественный состав геймерского ПК: сколько будет установлено видеокарт и накопителей; возможен ли апгрейд; хватит ли заявленных энергетических показателей для разгона и так далее.

Очень часто «царя» выбирают в самую последнюю очередь, на сдачу. Мотив понятен: располагая определенным количеством целковых, хочется и частоту процессора повыше, и видеокарту попородистее и оперативной памяти побольше. Поэтому найдем баланс между ценой, качеством и прочими эксплуатационными характеристиками современных блоков питания.

Качество — это главная характеристика любого блока питания. В лихие 90-е о хорошем кормильце всех комплектующих судили по его весу, но ушлые китайцы быстро научились утяжелять корпуса при помощи посаженных на скотч болтов. Сейчас подобными «лайфхаками» никто не занимается, да и нет в этом необходимости. Уже давно вес блока питания ни о чем не говорит. В 2016 году определить качество сборки по внешним признакам очень тяжело. «Металлическая коробка». «С вентилятором». «С ворохом проводов в оплетке». «О, а вот здесь кабели отстегиваются!» По факту о надежности блока говорит лишь имя производителя, цена и классификация эффективности 80 PLUS.

Производитель БП для компьютера

5 советов эксперта техники

Сколько стоит блок питания на компьютер

Довольно часто в комментариях к «Компьютеру месяца» или к любой другой статье, связанной с блоками питания, приходится наблюдать сообщение в стиле «Да зачем сюда такой БП? Здесь же достаточно модели на N Вт».

С одной стороны, такие комментаторы бывают правы. С другой стороны, таблица ниже наглядно показывает, что не всегда блок питания меньшей мощности стоит заметно меньше модели с большим числом заявленных ватт. Особенно это правило актуально для моделей мощностью 400-600 Вт.

Мы видим, что более мощные устройства схожего класса (например, обладающие сертификатом 80 PLUS Bronze) если и стоят больше, то совсем немного. Сравнивая средние цены, мы видим, что разница между блоками питания мощностью 400-450 Вт и 500-550 Вт составляет чуть больше 600 рублей. При таком раскладе однозначно стоит заплатить эту сумму, но получить взамен более мощное устройство. Разница в цене между блоками мощностью 600-650 и 700-750 Вт оказывается и того меньше.

И таких сравнений, глядя на таблицу, можно провести довольно большое количество. А потому напрашивается очередной вопрос: если есть возможность за ту же или чуть большую сумму взять блок питания большей мощности, то почему бы ей не воспользоваться? Вопрос, впрочем, риторический.

Как выбрать блок питания для ПК. Как рассчитать мощность? Какие бренды лучше?

Источник

Форм-фактор блоков питания для компьютеров: что это такое и какие существуют?

Приветствую, дорогие читатели! В одной из предыдущих публикаций про основные характеристики БП мною, вскользь, упомянута тема про форм фактор блока питания для компьютера. В сегодняшнем гайде я расскажу об этом более детально.

Что это такое

Форм-фактором называется форма, размеры и физическая компоновка того или иного девайса для ПК. Все параметры стандартизированы, поэтому устройства одного форм фактора в большинстве случаев являются взаимозаменяемыми.

Конечно, следует обращать внимание и на другие параметры – в случае с БП это мощность, разъемы блока питания ПК (информацию по ним вы найдете здесь) и прочее.

Однако использование соответствующего форм-фактора(стандарта) гарантирует, что устройство поместится в корпусе чисто физически и не потребуется дополнительная «доводка напильником».

Преимущества для пользователей очевидны: типизация и стандартизация комплектующих позволяет быстро и недорого заменить деталь на аналогичную, приложив при этом минимум усилий.

Кроме того, на базе стандартных комплектующих можно так же быстро собрать новый компьютер требуемой конфигурации, а при возникновении необходимости улучшить характеристики, благодаря установке более мощного устройства.

Кроме того, совместимость стандартов обеспечивает более широкий выбор комплектующих и как следствие их большую доступность в плане цены, благодаря конкуренции между производителями.

Впервые о стандартизации задумались инженеры компании IBM, первопроходца во многих сферах, так или иначе связанных с компьютерами. На тот момент принято было три стандарта: PC/XT, AT и PS/2 Model 30. Почти у всех современных форм-факторов, какие существуют сегодня, «растут ноги» именно отсюда.

Современные типоразмеры

Принципиальная схема у всех БП аналогична, но вот конструкция может иметь определенные отличия. Рассмотрим более детально типы и виды современных стандартов, которые можно найти на рынке.

Этот вид представила компания Intel в 1995 году как замену теряющему актуальность AT. БП старого образца уже не хватало мощности, чтобы обеспечить энергией новые прожорливые компьютеры.

Такой БП имеет основной 20 или 24-пиновый коннектор для подключения материнки и 4-пиновый коннектор для подключения питания +12 В, подающегося на процессор. Может использоваться с материнскими платами ATX, microATX, BTX и microBTX.

Сегодня этот вид является самым распространенным, поэтому при выборе комплектующих для сборки системного блока рекомендую ориентироваться именно на него. Для игрового компьютера следует использовать ATX версии 2.3. Габариты — 150x86x140 мм.

Еще одно детище Intel, которое представлено в 1997 году. По сравнению с предыдущим вариантом, отличается уменьшенными габаритами, что позволяет собрать миниатюрный системный блок, подобрав соответствующие комплектующие.

Коннекторы для питания материнки и процессора такие же, как в предыдущем случае. Подходит для mini-ITX (имею в виду стандарты материнских плат), ATX, FlexATX, microBTX, picoBTX, DTX.

При покупке такого блока следует убедиться, что он физически подойдет по габаритам к корпусу, а также имеет все необходимые коннекторы для подключения дополнительных устройств. Размеры — 125×51,5×100 мм

В 1998 несколько крупных производителей комплектующих создали отраслевую группу SSI, на которую возложили задачу разработки и продвижения отраслевых форм-факторов. В результате создана спецификация EPS – типоразмер БП для сервера начального уровня.

Такой БП имеет 24-пиновый коннектор для питания материнской платы и 8-пиновый коннектор для подключения процессора. Совместим с материнскими платами ATX и Extended ATX. От обычных блоков такие отличаются большей мощностью.

Как вариант, можно использовать маломощный сервер в качестве домашнего ПК, однако учитывайте, что обойдется такое удовольствие гораздо дороже обычного десктопного компьютера, из-за специфических комплектующих. Размеры — 150×86 и глубиной от 180 до 230мм.

В 2002 году появился TFX для низкопрофильных корпусов. По сравнению с ATX, он имеет более вытянутую форму и наклон, что делает монтаж более удобным. Спроектирован стандарт с расчетом на выходную мощность от 180 до 300 Ватт, что вполне достаточно для компактных рабочих станций. Коннекторы для подключения питания:

Такие БП совместимы с материнками microATX, FlexATX, microBTX, picoBTX, Mini-ITX и DTX. Габариты: 85×65,2×175

Компактный стандарт, представленный в 2003 году компанией Intel. Рассчитан на среднеразмерные системы с объемом корпуса от 10 до 15 литров. Выходная мощность до 300 Ватт. Имеют «неправильную» форму – не прямоугольный параллелепипед, как в предыдущих случаях, а Г-образный профиль. Оборудован такими же разъемами, как и ATX. Может использоваться с материнскими платами microBTX, picoBTX и DTX. Общие размеры 150×86х96.

Стандарт, разработанный в 2004 году компанией «Интел», как решение для ультракомпактных систем с объемом корпуса до 9 литров. Обеспечивает выходную мощность до 260 Ватт. Оборудован основным 24-пиновым и дополнительным 4-пиновым коннекторами. Используется с материнками picoBTX, nanoBTX и DTX.

Извините, но фотку этого зверька не нашел. Так же есть своеобразный вырез в задней части корпуса, а общие размеры составляют 62×72х210 мм.

FlexATX

Стандарт, разработанный в 2007 году как решение для компактных настольных систем и серверов. Имеет основной 24-пиновый и дополнительный 4-пиновый коннекторы. Совместим с материнскими платами microATX, FlexATX, microBTX, picoBTX, nanoBTX, Mini-ITX и DTX. Обеспечивает выходную мощность до 270 Ватт. Здесь по объемам — 40,5×81,5×150 миллиметров.

Как узнать форм фактор блока питания

При покупке комплектующих определить форм-фактор нового БП несложно: эта характеристика всегда указана в спецификации. По поводу апгрейда могу гарантировать: если вы не знаете, какой форм фактор БП используется на вашем компьютере, то с огромной долей вероятности это ATX.

Также на эту тему советую почитать статью про сертификаты блоков питания. А в качестве возможной покупки, рекомендую обратить внимание на устройство Chieftec 550W Retail GDP-550C [А-90].

Спасибо за внимание и до следующих встреч, друзья! Не забывайте делиться публикациями в социальных сетях! Пока пока.

Источник

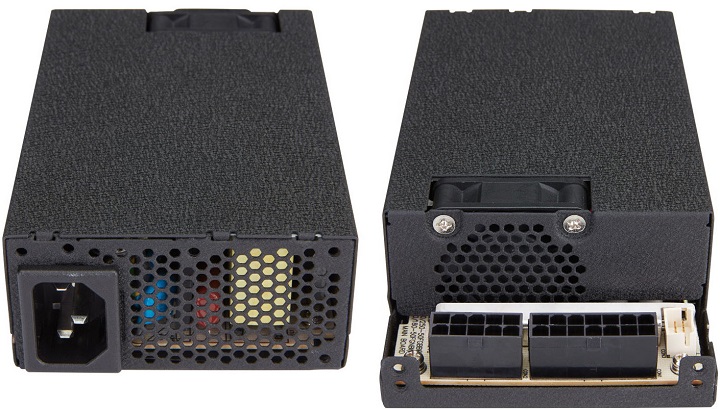

FSP представила блоки питания FlexGuru формата Flex ATX

Компания FSP Group пополнила свой ассортимент источников питания 250- и 300-ваттными решениями линейки FlexGuru, выполненными в форм-факторе Flex ATX (150 x 40,5 x 81,5 мм). Данные блоки питания рассчитаны на использование в промышленных компьютерах, HTPC, сетевых хранилищах и разнообразных компактных системах.

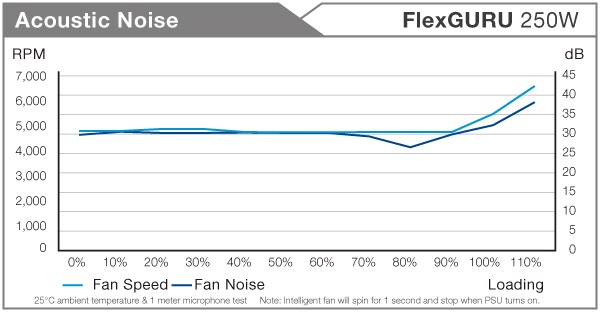

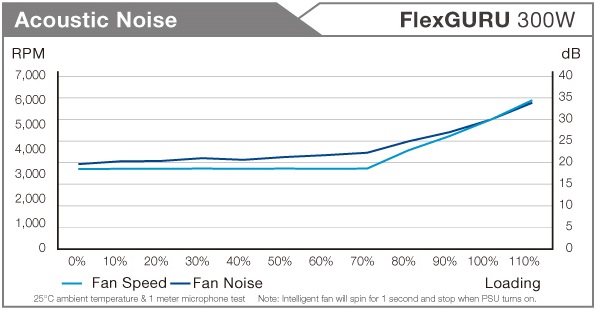

Эффективность блоков FSP FlexGuru при типичных нагрузках, как утверждается, составляет от 85% (от 90% у старшей модели). Устройства оснащены одной 12-вольтовой линией с максимальной силой тока 18 или 25 А. Охлаждение «внутренностей» обеспечивает 40-мм вентилятор на шарикоподшипнике.

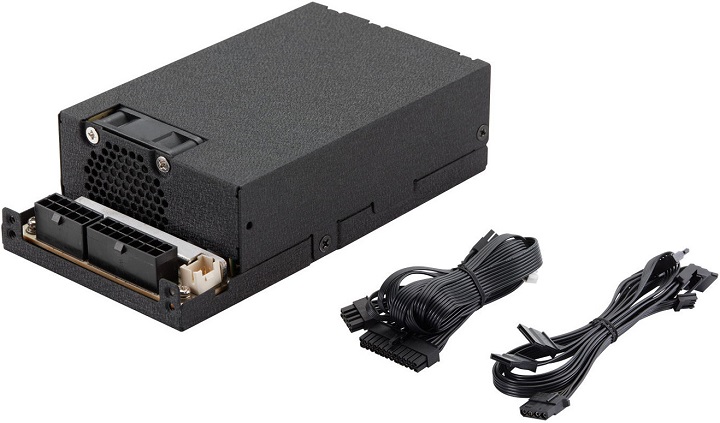

Набор кабелей и коннекторов включает по одному ATX (20+4)-pin, EPS12V (4+4)-pin и FDD Power, два Molex 4-pin и четыре SATA Power. Отмечается применение конденсаторов японского производства и наличие систем защиты от пониженного и повышенного напряжения, превышения мощности, короткого замыкания и перегрева.

Об ориентировочных ценах источников питания FSP FlexGuru никакой информации не поступило.
