Встречаем новую платформу Intel LGA 1200 и тестируем материнскую плату ASUS ROG Maximus XII Formula на чипсете Z490

Оглавление

Вступление

Обновленный арсенал материнских плат ASUS, предназначенных для процессоров Comet Lake-S, насчитывает 17 моделей всех категорий: от недорогих вариантов для обычных пользователей до топовых решений с передовыми технологиями. Линейка ROG Maximus относится к флагманам, включает последние наработки инженеров и богатые возможности. Но в данном сегменте особняком стоит одна модель – это Formula.

реклама

Для многих энтузиастов материнская плата семейства ASUS ROG Maximus Formula является глотком свежего воздуха, поскольку располагает установленным на подсистему питания водоблоком и предлагает множество «плюшек» для подключения различного оборудования СЖО. Для удобства пользования данные модели оснащены различной индикацией, POST-блоком и OLED-дисплеем, а монолитная броня обеспечивает простой доступ к внутренним компонентам, например, твердотельным накопителям.

Очередной вехой стала системная плата нового поколения – ASUS ROG Maximus XII Formula, которая получила лучшие черты своих предшественников. Но сначала пробежимся по новой платформе.

Comet Lake-S: что нового

В апреле компания Intel представила процессоры десятого поколения с кодовым именем Comet Lake-S. Это настольные процессоры, использующие знакомую читателям старую архитектуру и улучшенный 14-нанометровый техпроцесс. Прошло пять долгих лет, и компания Intel продолжает совершенствовать микроархитектуру Skylake, постоянно оттачивая дизайн структурных блоков и наращивая IPC (число исполняемых за такт инструкций).

Основных изменений в поколении Comet Lake-S можно назвать два – это новый сокет LGA1200 и флагманские решения с 10 ядрами. Но все значительно интереснее, чем кажется.

Модельный ряд Comet Lake-S

Всего компания Intel представила 32 «новых» настольных процессора. Ассортимент Intel Core начинается с i3, продолжается i5 и i7, и заканчивается старшими решениями i9.

Значимое отличие от прошлых поколений заключается в активной поддержке технологии Hyper-Threading для процессоров семейства Core в независимости от числа ядер, что дает им хороший буст производительности. То есть на каждое физическое ядро всегда приходится два вычислительных потока. Таким образом, представители серии Core i9 будут иметь 10 ядер и 20 потоков, процессоры Core i7 получат 8 ядер и 16 потоков, Core i5 — 6 ядер и 12 потоков, а Core i3 — 4 ядра и 8 потоков.

реклама

Поддержкой Hyper-Threading смогут похвастаться и новые Pentium, имеющие лишь по два ядра. Только самые младшие двухъядерные Celeron будут лишены подобной функциональности.

Из новых особенностей свежих чипов компания Intel отмечает поддержку стандарта памяти DDR4-2933 для старших процессоров и DDR4-2666 для моделей Celeron, Pentium и младших Core. Из пресс-релиза мы узнаем, что новая платформа получает поддержку 2,5-гигабитных сетевых интерфейсов и модулей Wi-Fi 6, а также Intel Optane и Thunderbolt 3.

Новая платформа

Процессоры Core 10-го поколения Comet Lake-S устанавливаются в новую платформу. Требуется материнская плата с сокетом LGA1200 и соответствующим чипсетом Z490, H470, H410 и B460. Поддержка разгона будет только на флагманских платах Z490, впрочем, здесь ничего нового.

Процессоры Comet Lake-S обеспечивают 16 линий PCI Express 3.0. Их можно использовать в конфигурациях 1x x16, 2x x8 или 1x x8 + 2x x4. Чипсет подключается через DMI 3.0 с пропускной способностью 8 GT/s на линию, что дает 3,93 Гбайт/с в сумме.

реклама

Старший чипсет Z490 предлагает 24 линии PCI Express. К чипсету Z490 подключаются 6x USB 3.2 Gen 2×1, 10x USB 3.2 Gen 1×1, 14x USB 2.0, 6x SATA, есть встроенный контроллер Gigabit Ethernet и поддержка Intel Wi-Fi 6 (802.11ax). Производителям материнских плат достаточно добавить PHY для сетевого интерфейса, но также есть возможность установки контроллера Intel I225 Ethernet (кодовое название Foxville).

На текущем этапе компания Intel не сказала ни слова о поддержке PCI Express 4.0 в случае процессоров Comet Lake-S, хотя производители самих материнских плат не столь молчаливы. Более достоверную информацию мы сможем узнать уже в процессе тестирования и свежих обновлений, а пока переходим к обзору.

Технические характеристики

Полное название: ASUS ROG Maximus XII Formula; код производителя: ROG MAXIMUS XII FORMULA.

реклама

Внешний вид и особенности дизайна

Материнская плата ASUS ROG Maximus XII Formula является старшим представителем в линейке ROG Maximus с сохранением классического форм-фактора ATX и предтоповым решением модельного ряда, построенного на чипсете Intel Z490.

Владельцы Formula прошлых поколений встретят сходство продуктов, которое удаленно сохраняет общие очертаний. В новой модели ASUS ROG Maximus XII Formula производитель оптимизировал расположение множества коннекторов и перегруппировал позиции слотов PCI Express с учетом актуальной необходимости. В дизайне сохранены мрачные черты строгости и своеобразного великолепия, подчеркивающий внешний вид.

реклама

Металлическая броня новинки окутывает не только лицевую, но и обратную часть материнской платы. Массивная пластина-бэкплейт выступает в роли пассивной системы охлаждения и контактирует с силовой частью посредством теплопрокладок.

Модель ASUS ROG Maximus XII Formula базируется на новом процессорном разъеме Intel LGA1200, физически не совместимым с процессорами прошлых поколений. Поддерживаются все актуальные процессоры десятой серии Intel.

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

реклама

Производителем заявлена поддержка тактовой частоты 2133 / 2400 / 2666 МГц в штатном режиме и в диапазоне 2800 – 4800 МГц при оверклокинге. Дополнительное питание организовано по схеме «24 + 8 + 4» pin.

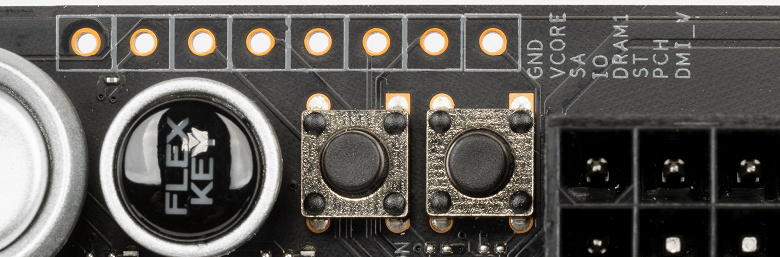

Здесь же расположены кнопки управления (включения и Flexkey) и Q-LED панель для идентифицирования этапов Boot, спрятанная под коннектор доппитания 24-pin. Кнопка Flexkey является настраиваемой и может выполнять роль переключателя перезагрузки, включения/отключения подсветки ASUS Aura, быстрому переходу непосредственно в BIOS и загрузки в безопасном режиме.

Материнская плата ASUS оснащена одной колодкой для подключения внешних портов USB 3.2 и одним USB 3.2 Gen 2 Type-C. Для организации дисковой подсистемы отведены шесть коннектора SATA-III, развернутые на 90 градусов. Здесь же располагаются разъемы из серии «Water Cooling».

реклама

.. коннекторы подсветок RGB и A-RGB, колодку для подключения передней звуковой панели.

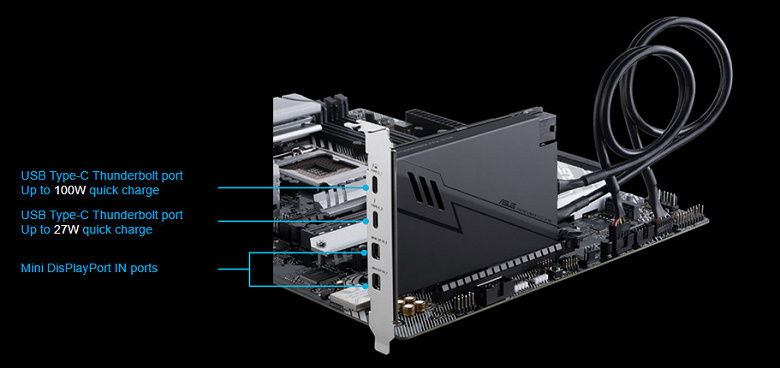

Для расширения функциональности ASUS ROG Maximus XII Formula снабжена четырьмя слотами PCIe:

реклама

Для построения конфигурации из нескольких видеокарт новинка поддерживает технологии AMD CrossFireX и NVIDIA SLI.

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

ASUS ROG Maximus XII Formula располагает и третьим слотом M.2, расположенным с обратной стороны платы:

Под многочисленной броней открывается система охлаждения материнской платы ASUS ROG Maximus XII Formula. Отметим, новинка имеет несколько зон сгруппированных разъемов для вентиляторов с PWM управлением, общее число составляет восемь портов и один для подключения потока жидкости.

Основная маска носит декоративный и информативный характер. Помимо защитной функции панель имеет OLED-дисплей и RGB подсветку.

Задняя металлическая пластина выступает бэкплейтом и плоским радиатором для ключевых элементов подсистемы питания с обратной стороны текстолита.

Оголенная печатная плата ASUS ROG Maximus XII Formula во всей своей красе.

Микросхема системной логики Intel Z490 с внутренним обозначением. Указание даты производства отсутствует.

Твердотельные накопители с лицевой стороны охлаждаются единым толстым радиатором, в то время как чипсет получил небольшую пластину, расположенную под общим кожухом и элементом подсветки.

Подсистема питания насчитывает 16 фаз и располагается вокруг процессорного сокета. В качестве ШИМ-контроллера используется микросхема с маркировкой DIGI+ VRM EPU ASP1405I, которая в обычной среде работает по формуле (8+0). Возможно фазы удвоены, тем не менее, удвоители не замечены. В любом случае инженеры компании учли это обстоятельство.

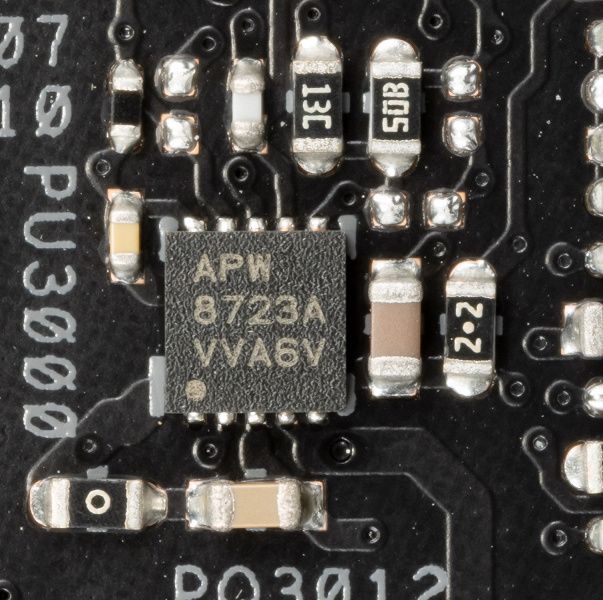

В качестве сборок применены TDA21472 с максимальной силой тока 70 А и рабочей температурой до 125°C, но такой нагрев мосфеты не увидят, что покажет тестирование.

Ключевым отличием материнской платы ASUS ROG Maximus XII Formula из всего семейства ROG Maximus является предустановленный водоблок EK, совмещенный с основным радиатором подсистемы питания VRM, что позволяет использовать новинку с воздушным или же жидкостным СО.

Отдельный маленький радиатор накрывает четыре фазы питания VCCSA и VCCIO (2+2).

Основной радиатор представляет собой массивный металлический охладитель, часть которого соединена со второстепенным элементом посредством тепловой трубки диаметром 6 мм. Прижим между подошвой и мосфетами отличный.

Не каждый производитель рад, что его изделие разбирают до основания: благо компания ASUS не из их числа. Детальное изучение конструкции водоблока EK демонстрирует медную сердцевину с канальной структурой.

В качестве звукового тракта задействован популярный восьмиканальный кодек Realtek ALC1220 с использованием качественных аудиоконденсаторов Nichicon Fine Gold.

Отдельно располагается 10-гигабитный сетевой контроллер Aquantia AQC107 и 2.5-гигабитный сетевой контроллер Intel I225-V.

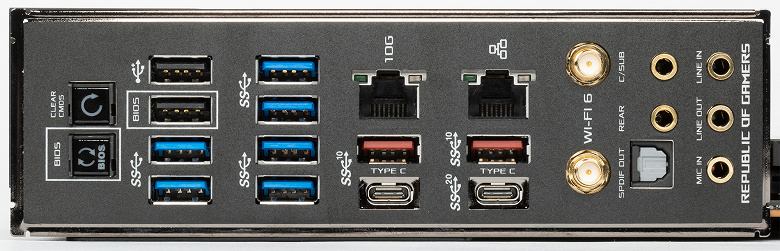

Напоследок изучим набор интерфейсов на панели ввода-вывода:

Упаковка и комплектация

Материнская плата ASUS ROG Maximus XII Formula поставляется в огромной упаковке с черно-красной полиграфией, подчеркнутая крупной надписью наименования модели.

Ранее мы детально изучили комплект поставки новинки в материале «Первый взгляд», поэтому пробежимся по списку что же производитель положил внутрь:

Возможности BIOS

Материнская плата ASUS ROG Maximus XII Formula получила обновленную оболочку UEFI BIOS Utility с фирменной черно-красной палитрой и набором новых функций. В первую очередь, это улучшенная технология «умного» Ai Overclock Tuner, направленный на достижение максимальной производительности от процессора, также более расширенный перечень опций для оверклокинга.

Тестовый стенд

Инструментарий и методика тестирования

В тестировании использовался процессор Intel Core i5-10600K. На момент подготовки материала материнские платы проходили ежедневное тестирование производителями и получали актуальные обновления BIOS.

BIOS материнской платы ASUS ROG Maximus XII Formula был обновлен до последней актуальной и доступной версии 0508.

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест ASUS ROG Maximus XII Formula

В последней версии BIOS разработчики оптимизировали работу оперативной памяти на высокой частоте и улучшили алгоритм работы Ai Overclock Tuner.

«Из коробки» поведение системы на материнской плате ASUS ROG Maximus XII Formula с версией BIOS 0508 следующее: CPU бустит до 4823 МГц на все ядра, но в режиме стресс-теста с AVX для шести ядер средняя частота составляет 4520 МГц при автоматическом напряжении 1.2 В. Температура с кулером Noctua NH-U12A держится на отметке 66-68°C.

Потребление стенда без учета монитора составляет в простое 51 Вт, в выключенном состоянии 4,8 Вт, в LinX 0.9.5 достигает 182 Вт. Для последнего случая актуальны показания температуры подсистемы питания ASUS ROG Maximus XII Formula, не превышающее 47°C.

AIDA64 бенчмарк кэша и памяти на стоковой системе ASUS ROG Maximus XII Formula с процессором Intel Core i5-10600K. Кольцевая шина по умолчании функционирует на отметке 4300 МГц.

Тестирование твердотельного накопителя Western Digital Black SN750 с поддержкой NVMe происходило из первого слота M.2, отмечен как M.2_1, с установленным фирменным радиатором Aluminum M.2 heatsink.

На промежуточном этапе была протестирована фирменная технология Ai Overclock Tuner от ASUS, активированная в BIOS. В данном случае для всех ядер множитель относительно базового поднимается на пять пунктов, для одного ядра – на шесть пунктов. Средняя частота составляет 5000 МГц. Кольцевая шина по умолчании – 4300 МГц, оперативная память – 2133 МГц.

Материнская плата ASUS ROG Maximus XII Formula порадовала своим максимальным разгоном. Новинка без особых усилий покорила 5200 МГц по всем ядрам, но теряла стабильность в паре бенчмарков. Однако значение 5100 МГц держала очень уверенно, что и можно считать финальным результатом. Что касается оперативной памяти, то у данной модели огромный потенциал.

ASUS ROG Maximus XII Formula достигла 4400 МГц при штатных таймингах XMP профиля, но дополнительные настройки приводили к зависаниям на этапе POST: требуется минимальная доводка микропрограммного обеспечения. Также нам известно, что для нашего экземпляра достижима частота кольцевой шины 4900 МГц, но система автоматически понижала ее до 4800 МГц. Что же, пока BIOS материнских плат обходят обкатку, но уже видимы значимые ориентиры.

Максимальное потребление с технологией Ai Overclock Tuner составляет 231 Вт, ручной разгон – 315 Вт для всего стенда в тесте LinX v0.9.5.

Переходим к результатам тестирования.

Cinebench R20
Single Core, All Cores, pts

Включите JavaScript, чтобы видеть графики

3DMark Time Spy
Physics, баллы

Включите JavaScript, чтобы видеть графики

Linx v0.9.5
Memory = 8192, GFlops

Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory read, Мбайт/с

Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory write, Мбайт/с

Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory copy, Мбайт/с

Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory latency, нс

Включите JavaScript, чтобы видеть графики

Включите JavaScript, чтобы видеть графики

Температурный режим

С одним из топовых односекционных кулеров Noctua NH-U12A были получены следующие температуры:

Температура процессора, °C

Включите JavaScript, чтобы видеть графики

Массивная система охлаждения подсистемы питания ASUS ROG Maximus XII Formula продемонстрировала феноменальную эффективность, однако не будем забывать, что мы использовали воздушный кулер, который частично обдувает радиаторы. Ситуация в корне изменится при кастомном контуре СЖО и более горячем процессора, но вероятно и здесь штатное охлаждение безукоризненно справится. А у модели ASUS ROG Maximus XII Formula еще и козырь в виде водоблока VRM, так что производитель тщательно подготовился.

Температура зоны VRM, °C

Включите JavaScript, чтобы видеть графики

Согласно документации, потребление чипсета составляет 6 Вт, что позволяет микросхеме системной логики неплохо обходится небольшим радиатором, пусть и замаскированным кучей пластика и подогревающей подсветкой.

Температура чипсета, °C

Включите JavaScript, чтобы видеть графики

Отдельно произведено тестирование и проверка температурного режима твердотельного накопителя SSD NVMe без охлаждения и с фирменным радиатором Aluminum M.2 heatsink в первом слоте.

Температура твердотельного накопителя SSD NVMe, °C

CrystalDiskMark
Меньше – лучше

Включите JavaScript, чтобы видеть графики

Заключение

Материнская плата ASUS ROG Maximus XII Formula практически не уступает флагману линейки ROG Maximus XII Extreme, а благодаря уникальному отличию в виде предустановленного водоблока подсистемы питания EK в чем-то и превосходит.

По итогам нашего тестирования можно сделать вывод, что новинка справедливо занимает свою позицию. Отличный набор современных технологий и интерфейсов, наличие 10-гигабитного LAN-контроллера и Wi-Fi 6 AX201, высокоскоростных портов USB 3.2 Gen2 и Type-C позволяют задействовать материнскую плату во многих задачах.

А доведенная до более высокого класса функция Ai Overclock Tune позволяет почувствовать себя бывалым оверклокером не только энтузиастам, но и начинающим пользователям. Благо россыпь дополнительных возможностей, переключателей и настраиваемых опций помогут «выжать» из центрального процессора последние мегагерцы и тем самым добиться максимального быстродействия.

Что касается недостатков, то особых минусов выявить не удалось, остаются капризы. Хотелось бы видеть вместо диска с драйверами наконец-то USB-флешку, двойную BIOS и переключатель подсветки, позволяющий в определенных задачах отключать светодиодную индикацию и не любоваться стилем.

Подводя итоги, перед нами отточенная до блеска материнская плата из фирменной серии ROG Maximus Formula. На фоне своих родичей ASUS ROG Maximus XII Formula стоит особняком и выступает бескомпромиссным решением, которое можно смело рекомендовать к приобретению.

По итогам обзора материнская плата ASUS ROG Maximus XII Formula получает награду:

Источник

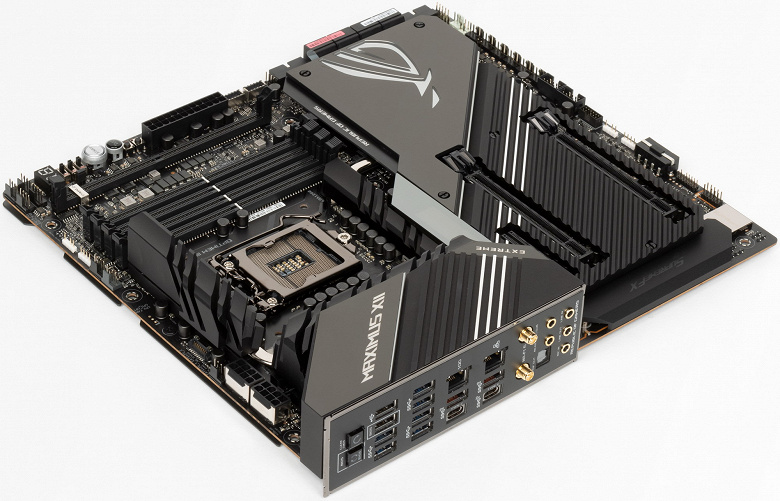

Обзор материнской платы Asus ROG Maximus XII Extreme на чипсете Intel Z490

Оглавление

Начнем со ссылок. Вот тут есть первый материал по Intel Z490, где я уже проводил анализ ситуации на рынке ПК в плане появления процессоров 10xxx серии. А если кому интересны тесты самих новых процессоров, то здесь можно посмотреть результаты Core 10900K/10600K, а также по Core i7-10700K.

Нам продолжают подбрасывать флагманские материнки в заповедных местах, хотя я понимаю прекрасно, что народу хочется более дешевых решений, не дороже 8000 — 10000 рублей, при этом чтобы и фишек было много. Не бывает! Да, обзоры материнок за 3000 рублей вообще незачем писать: нафоткал, выложил, спеки приложил, даже много рисовать ничего не надо: из процессора в чипсет и в память пару линий, вот и вся схема матплаты. Порты там нарисованы все равно (или на клею приделаны). Шутка.

Ну вот, кстати, поэтому все флагманские решения с лупой и обозреваем, ибо если уж платим тыщ 60-70 (а то и больше), то должен быть «полный фарш», включая комплект поставки с дополнительными «пимпочками». Так что, мы продолжаем с интересом изучать и вам сообщать о всех прелестях очередного флагмана на базе Z490. Понятное дело, что интересы тестеров и широкой публики расходятся, потому что в бюджетных матплатах мало чего интересного для изучения, а флагманские продукты всегда имеют «изюминки» (главная из которых — зависть пользователей (тоже шутка).

У великой «троицы» (плюс ASRock) для флагманских решений в области матплат есть свои, даже не серии, а бренды (суббренды). Вот и у компании Asus есть Republic Of Gamers (ROG). Под этим брендом выходят все самые крутые решения, на которые только способна компания в целом. Даже логотип Asus постепенно пропадает с выходом новых решений: вот и нынешний продукт полностью под брендом ROG.

Если в начале изучения потока новых материнских плат на базе Intel Z490 у нас был экземпляр материнской платы той же серии ROG Maximus XII, но уровнем попроще — Hero, то теперь очередь дошла и до «самой — самой», то вершины линейки ROG для чипсета Z490 — ROG Maximus XII Extreme.

Я уже говорил не раз, что подобные решения нацелены исключительно на фанатов всего самого крутого и производительного, а также на энтузиастов оверклокинга. Оценивать материнки премиального класса чисто по «математике» (сколько портов, слотов и т. п.) — бесполезно и недальновидно, ибо имеется много факторов, не подчиняющихся расчетам по формулам.

Так что, как до того мы рассказывали всю подноготную матплат такого рода, так и сейчас приступаем изучать ROG Maximus XII Extreme.

ROG Maximus XII Extreme поставляется в большой и толстой коробке с фирменным дизайном ROG.

Внутри коробки есть много отсеков: для самой материнской платы — типа ящика, а остальной комплект рассредоточен по коробочкам.

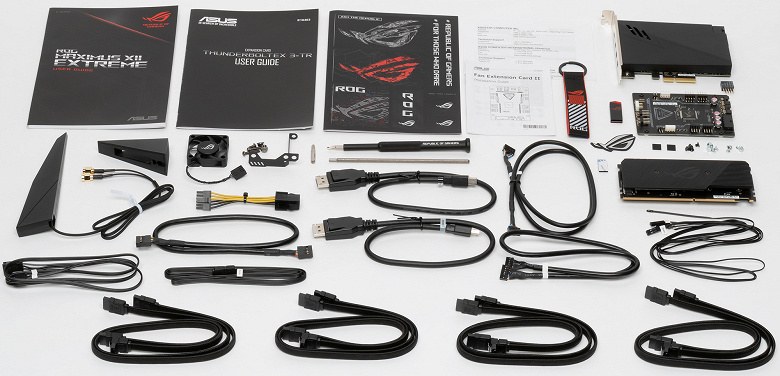

Комплект поставки просто шикарен! Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, винтики для монтажа модулей M.2, фирменный адаптер Q-Connector, дополнительный вентилятор VRM с крепежом, накопитель c ПО, плата с дополнительными гнездами вентиляторов и подсветки Fan Extension Card, Thunderbolt 3 Expansion Card c необходимыми кабелями, адаптер дополнительных слотов M.2 DIMM.2, бонусные стикеры, брелок и наклейки.

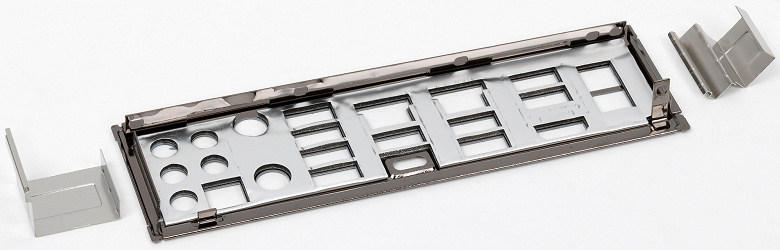

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. А ПО поставляется на накопителе типа USB-flash drive.

Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

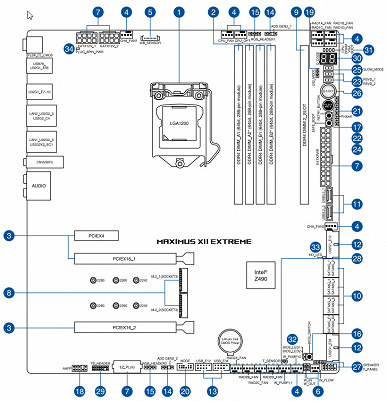

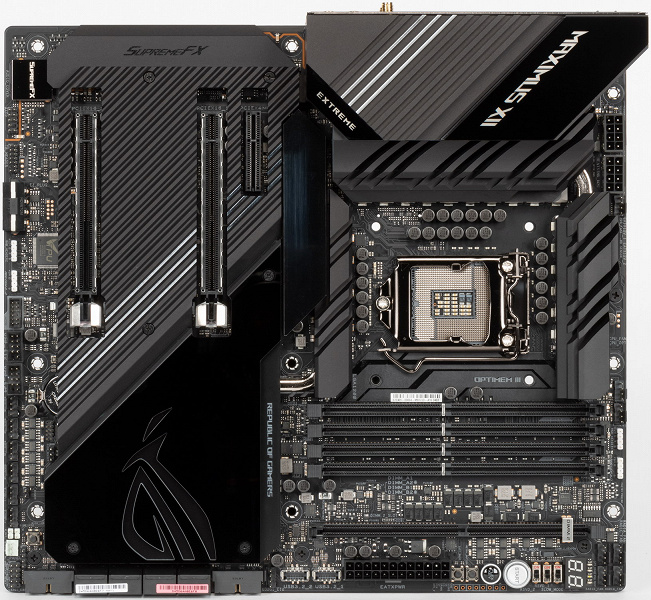

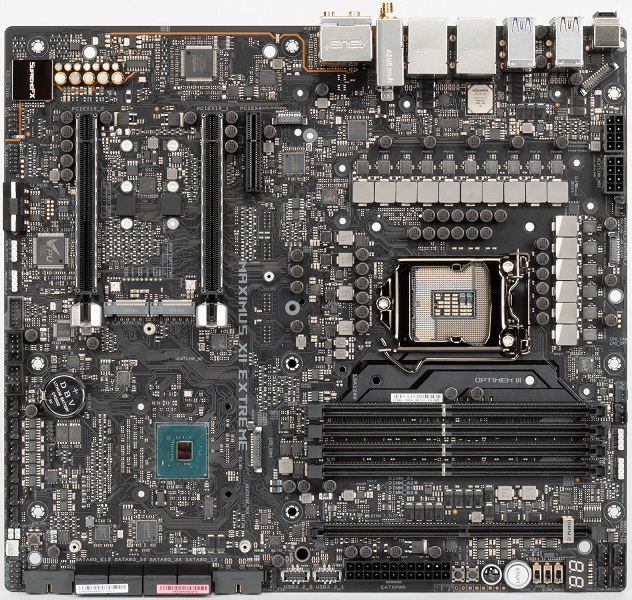

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ROG Maximus XII Extreme имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

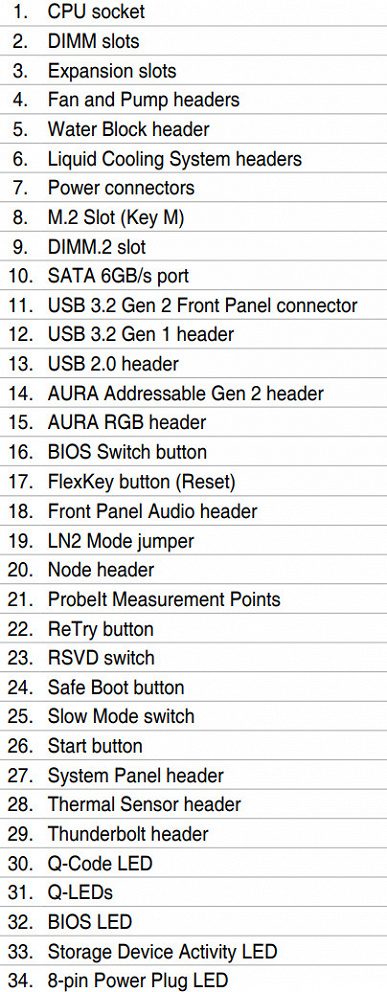

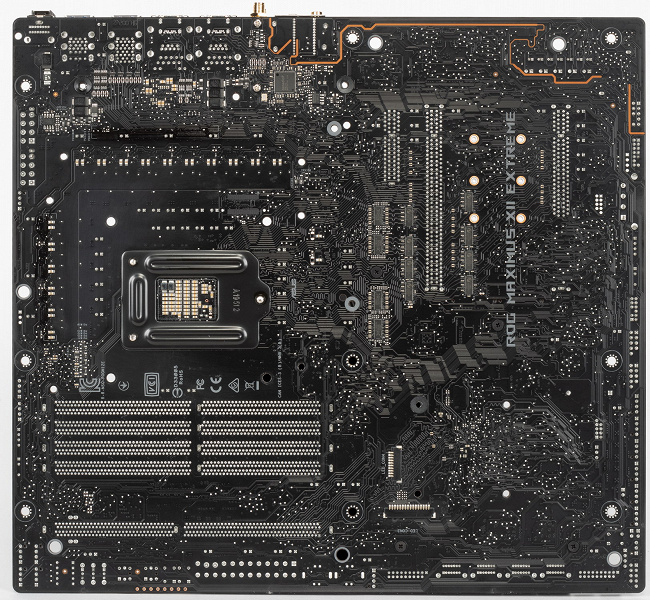

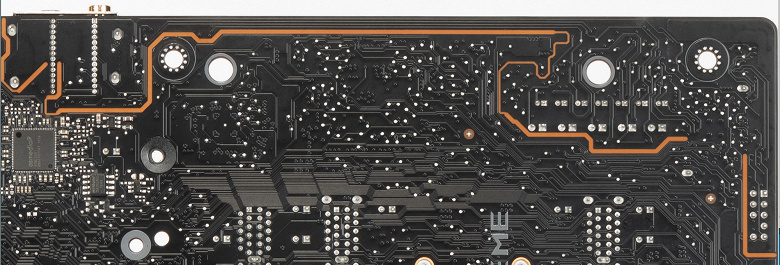

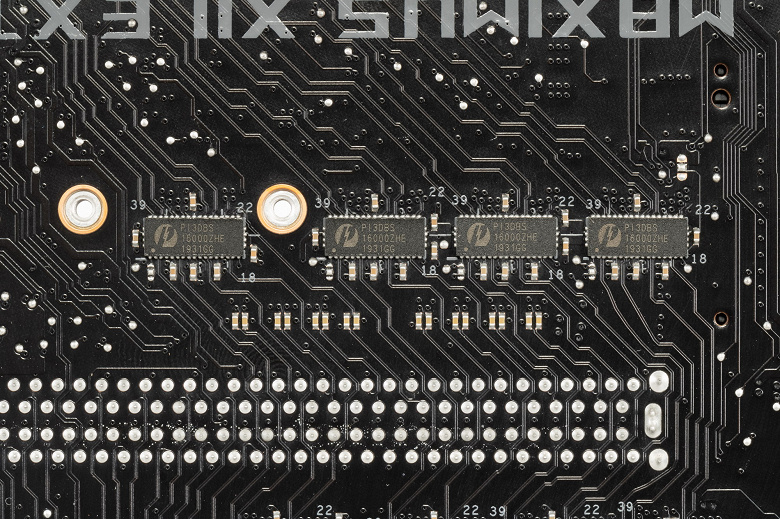

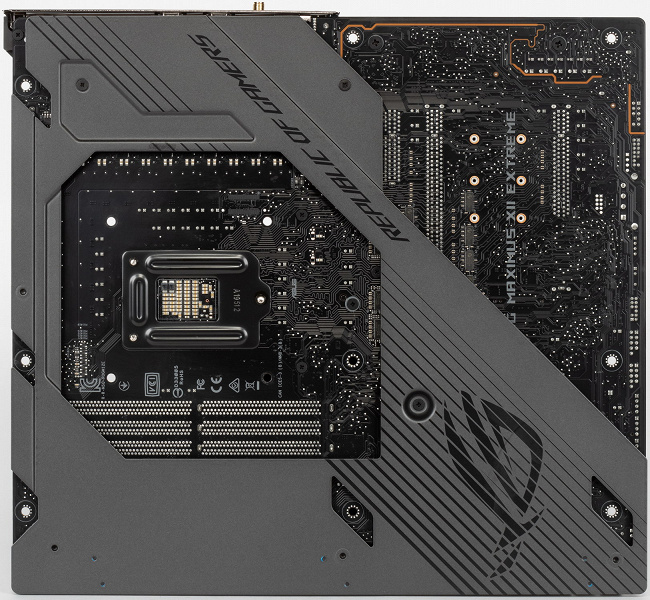

На оборотной стороне из элементов имеется ряд контроллеров, ре-драйверы и прочая мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Там же установлена защитная металлическая пластина с электроизолирующим покрытием. Пластина также несет на себе боковую подсветку, которая эффектно смотрится «из-под» платы. Сама печатная плата имеет 8 слоев и выполнена безупречно.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

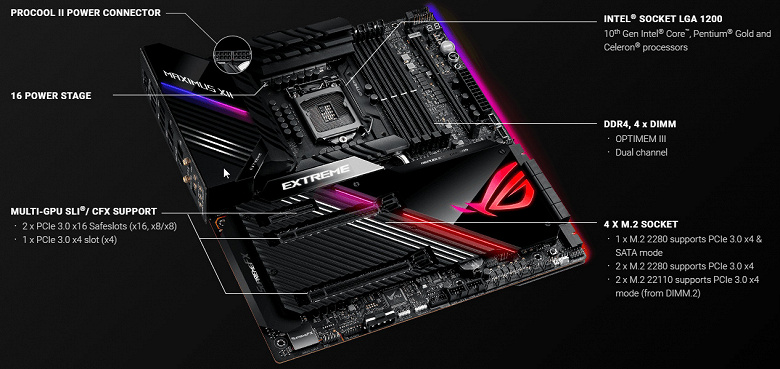

То, что данная плата относится к cамым-самым флагманским, видно с первого взгляда: и по особому внешнему дизайну с хорошим охлаждением, и по количеству портов, слотов, кнопок и прочего, разумеется, и по комплекту поставки.

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти до 2933 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили можно использовать частоты до 4000 и выше МГц. В частности данная плата поддерживает частоты до 5000+ МГц.

Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

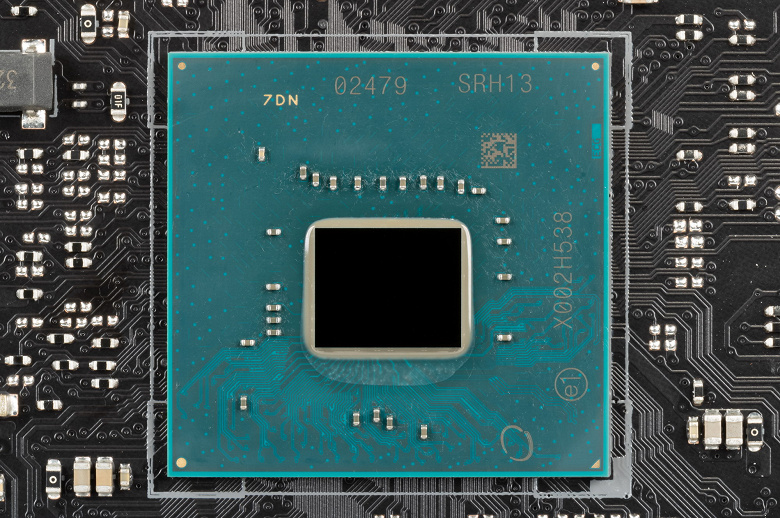

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет.

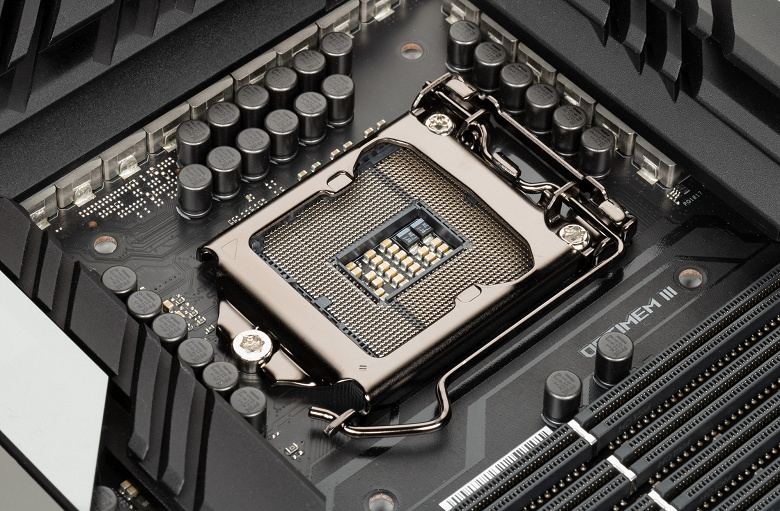

Еще раз надо напомнить, что ROG Maximus XII Extreme поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151 (прежние кулеры подойдут).

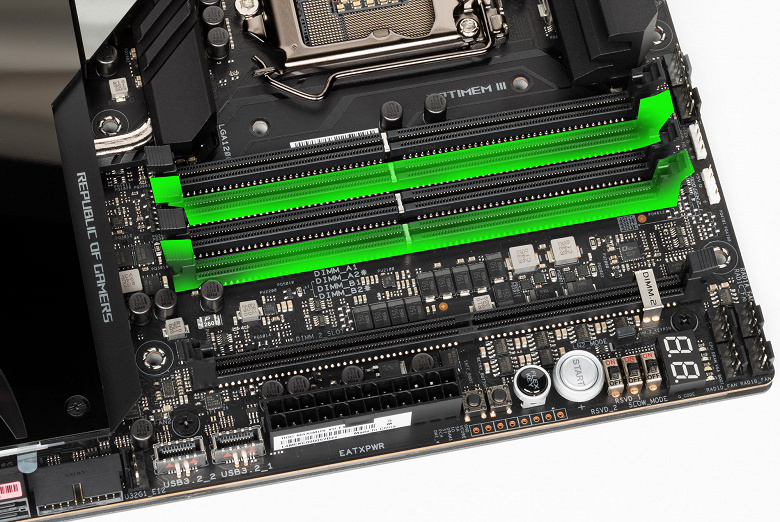

Для установки модулей памяти на плате ROG имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат (и это как бы странно), но при этом усилена пайка для стабильной передачи электросигнала.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):

22 линии PCIe оказались занятыми. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

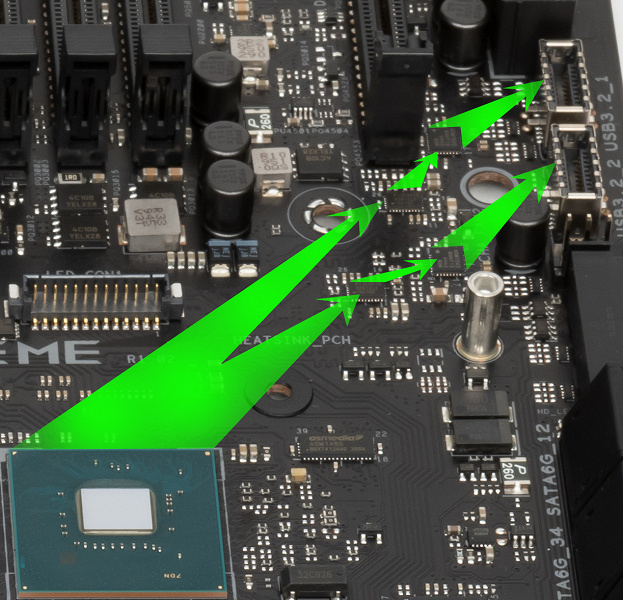

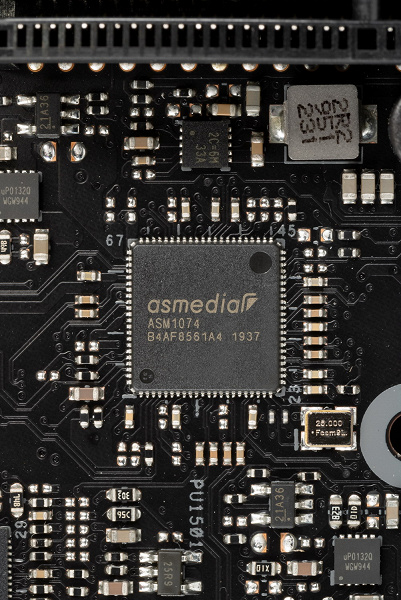

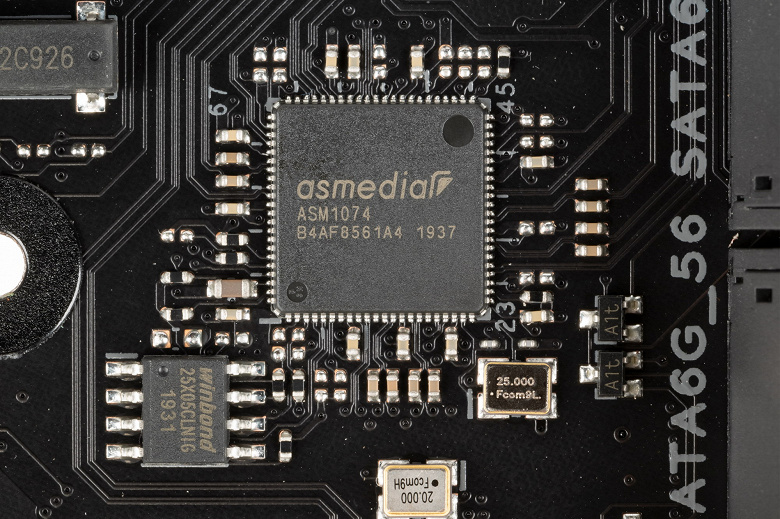

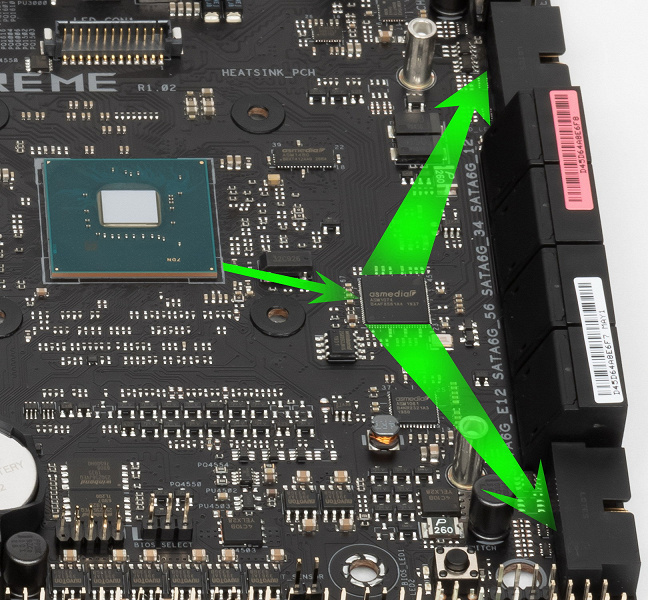

Два контроллера ASMedia ASM1074 (4 USB 3.2 Gen1 (Type-A на задней панели) и 4 USB 3.2 Gen1 (2 внутренних разъема на 4 порта)) используют сигнальные линии портов USB 3.1 Gen1 от Z490, а контроллер Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах) использует линию порта USB 2.0. Подробнее в разделе по USB-портам.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. И их надо делить на два слота PCIe x16 (_1 и _2) плюс слот DIMM.2. Если последний выключен, то варианты переключения слотов PCI-e x16 вот такие:

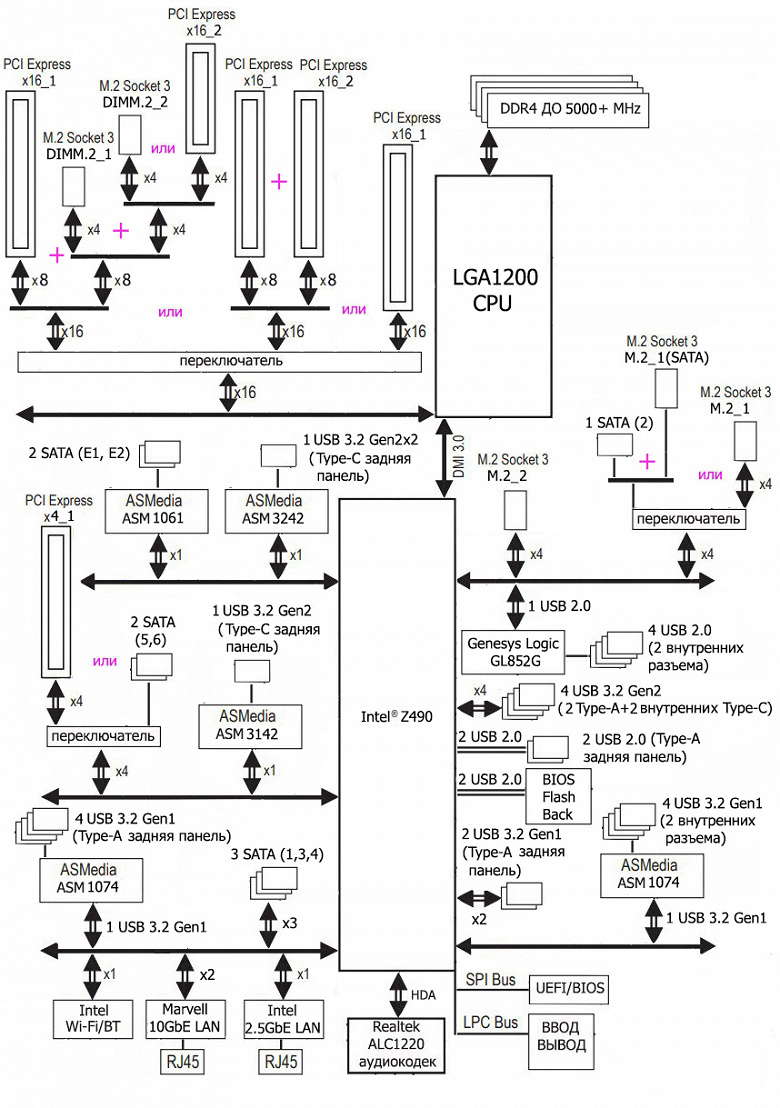

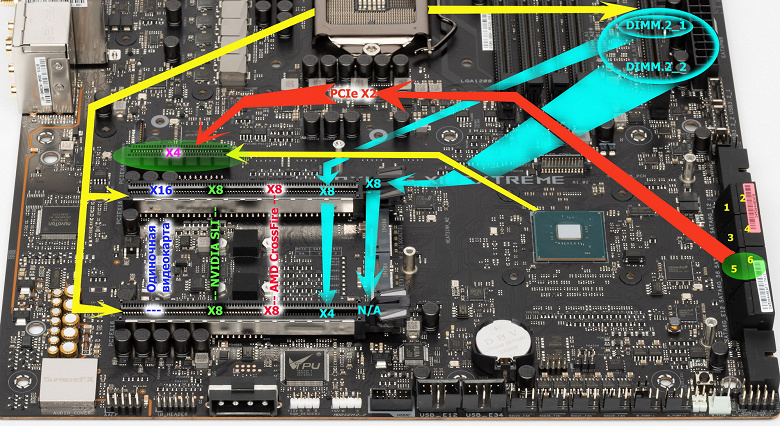

Ниже полная схема распределения ресурсов по слотам PCI-e, ну и с участием DIMM.2

Всего на плате есть 3 слота PCIe: два PCIe x16 (для видеокарт или других устройств) и один «короткий» PCIe x4 (он первый по счету). Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x4 подключен к Z490 и делит ресурсы с двумя портами SATA 5 и 6: если какие-либо из последних заняты, то слот работает в режиме PCIe x2, а если SATA 5 и 6 свободны, то слот PCIe x4 получает x4.

Дополнительный слот DIMM.2, служащий для подключения двух портов M.2, питается также от процессорных линий (все от тех же несчастных 16-ти). Поэтому в случае его задействования линии PCI-e будут отбираться от слотов PCI-e x16: если мы в адаптер DIMM.2 вставим один накопитель DIMM.2_1, то PCI-e x16_1 получит 8 линий, а PCI-e x16_2 — всего 4. Понятное дело, что ни о каких мультиграфических режимах типа Nvidia SLI или AMD CF речи идти не может. А если адаптер DIMM.2 займем сразу двумя накопителями DIMM.2_1 и 2_2, то PCI-e x16_2 просто будет отключен. Варианты работы DIMM.2 заложены в настройках BIOS, по умолчанию этот слот отключен.

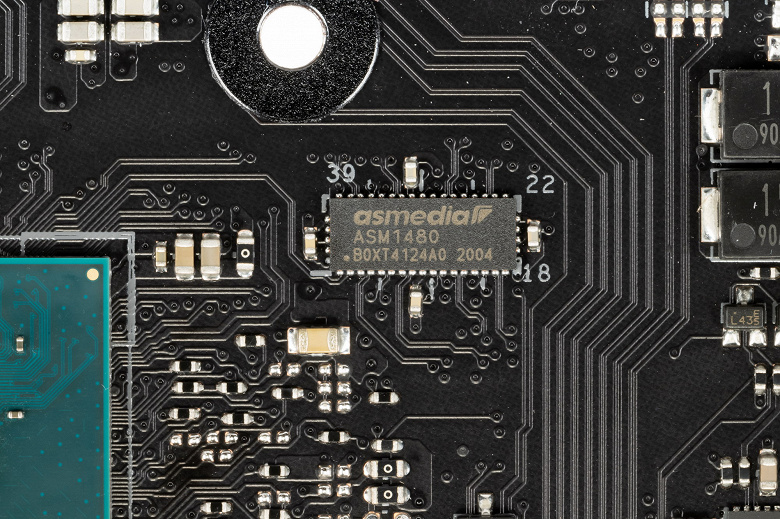

Также необходимо переключение слота PCIe x4 и портов SATA, для этих целей используется мультиплексор ASM1480 от ASMedia.

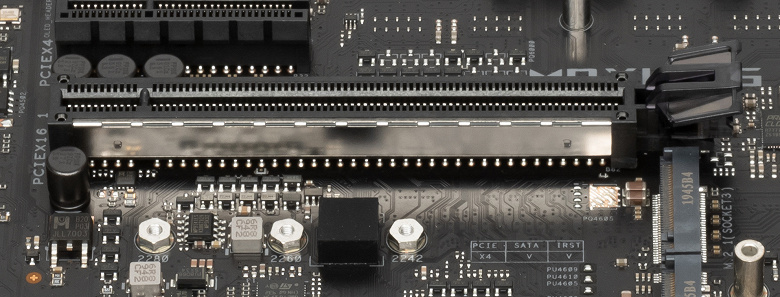

В отличие от слотов для памяти, два слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

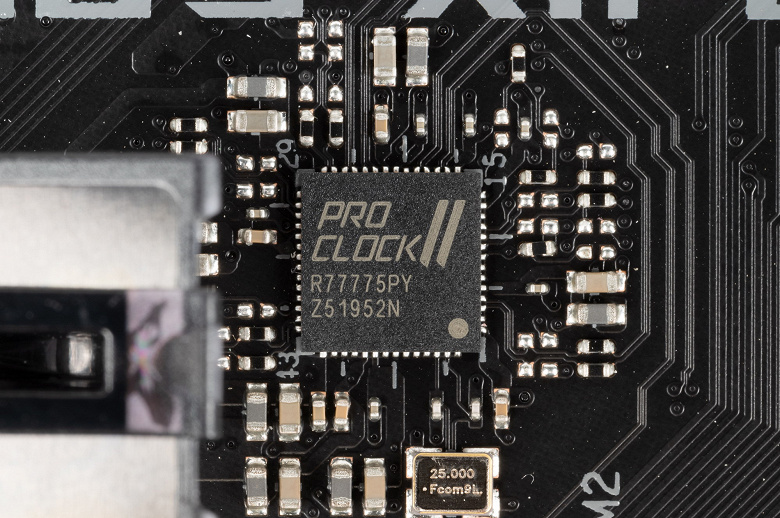

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

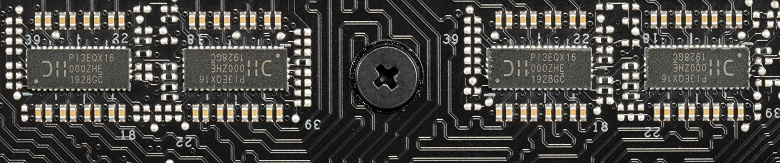

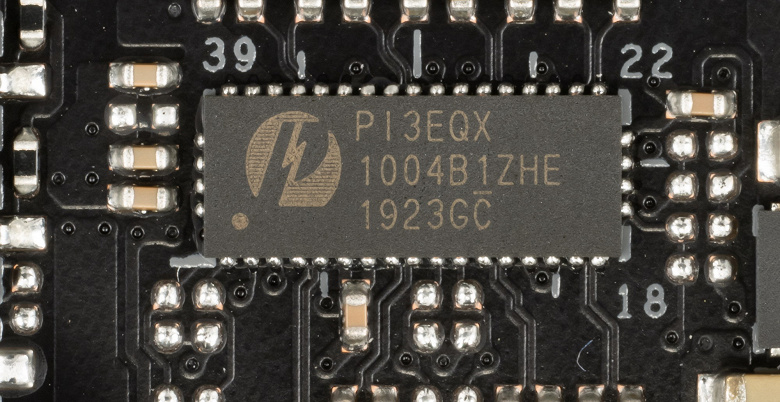

Разумеется, усилители (ре-драйверы) шины также имеются в ассортименте от Pericom.

На очереди — накопители.

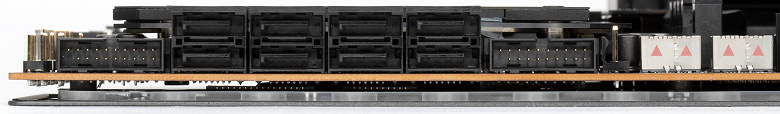

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет Z490 и поддерживают создание RAID. Еще два порта SATA реализованы через контроллер ASMedia ASM1061 (на него ушла 1 PCI-e линия от Z490).

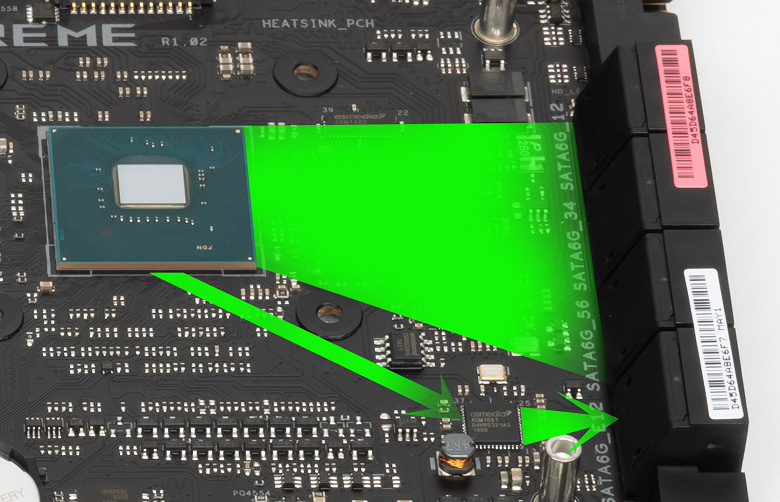

Напомню, что порты SATA 5,6 делят ресурсы с PCI-e x4, поэтому есть мультиплексор ASM1480.

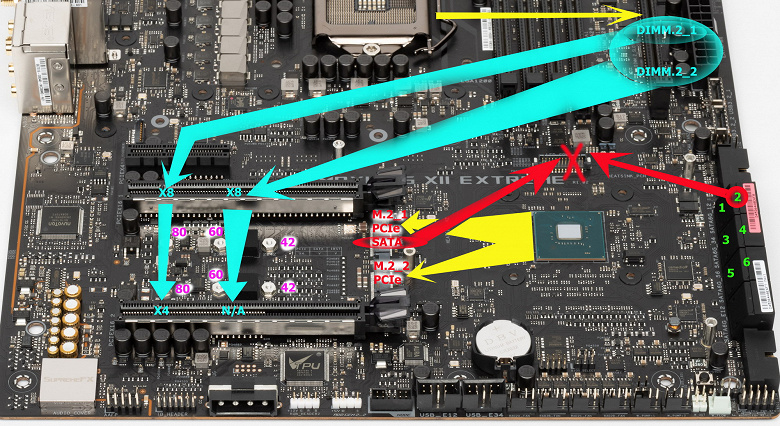

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

M.2_1 поддерживает модули с любым интерфейсом (и размера до 2280 включительно), а M.2_2 — только с PCIe интерфейсом (в него также можно установить модули размером до 2280 включительно).

Все эти M.2 получают данные от чипсета Z490 и на них можно организовать RAID силами Z490, а также использовать для Intel Optane Memory.

Имеется еще два слота M.2, реализованных уже от процессорных линий через адаптер DIMM.2 (то есть в сумме на матплате можно установить 4 накопителя форм-фактора M.2). Как я уже выше показывал, DIMM.2 делит ресурсы с «процессорными» слотами PCI-e x16.

Поскольку не только у процессора, но и у Z490 количество HSIO линий лимитировано, то приходится делить ресурсы и выделяемые чипсетом. В частности, если в слот M.2_1 будет вставлен модуль с интерфейсом SATA, то порт SATA 2 будет отключен (ну и наоборот).

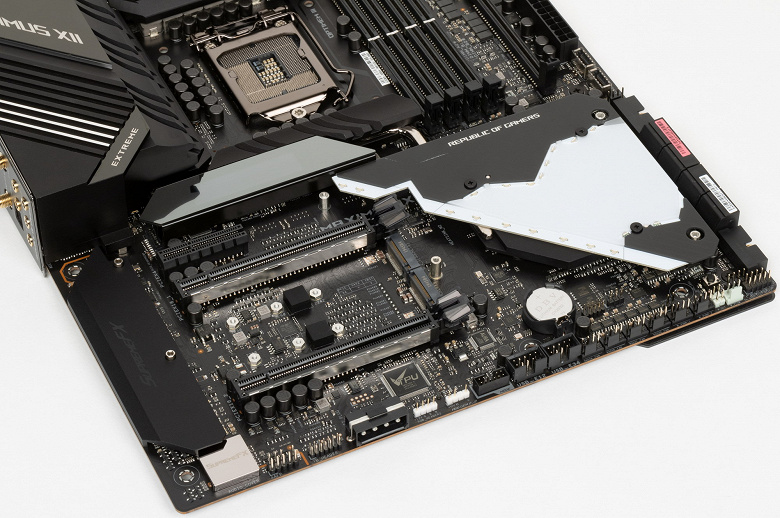

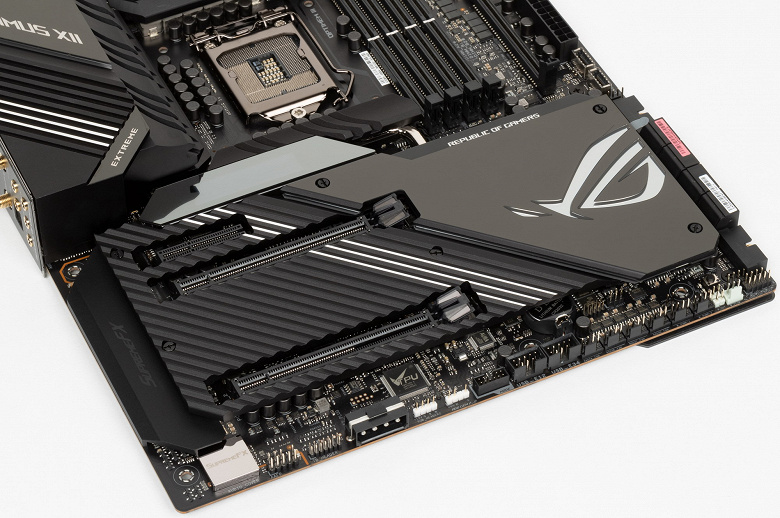

Оба M.2 слота на самой матплате имеют единый общий радиатор, который не связан с какими-то иными устройствами охлаждения на данной плате. То, что справа прижимается к нему, — это акриловая крышка радиатора чипсета.

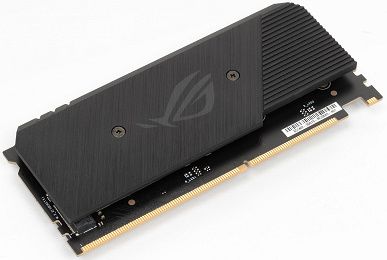

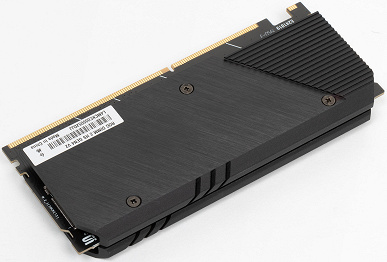

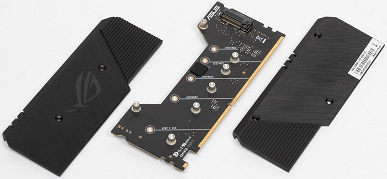

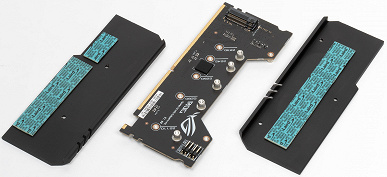

Как уже выше говорил, в комплект поставки входит адаптер DIMM.2, вставляемый в свой особый слот рядом со слотами для ОЗУ. Чтобы пользователь не перепутал слоты, DIMM.2 имеет блокиратор. Адаптер DIMM.2, несущий на себе по одному слоту M.2 с каждой стороны, имеет собственные радиаторы охлаждения.

Их, как обычно у самой флагманской платы, много на этой плате. Конечно же, мы начнем с кнопок питания и перезагрузки, при этом последняя названа Flex Key, и функция Reset просто задана по умолчанию. Через настройки в BIOS можно поменять функциональность этой кнопки.

Когда мы имеем дело с ROG, то ожидаем некий набор технологий, помогающих оверклокерам, в частности набор перемычек, кнопок или переключателей. Вот, например кнопка Retry (слева) повторной попытки запуска системы при тех же настройках в случае неудачного старта (бывает при чрезмерном оверклокинге). А справа — кнопка Safe Boot, позволяющая в случае зависания от чрезмерного оверклокинга принудительно системе перегрузиться и войти в настройки BIOS (в режиме Safe mode), сохранив при этом все прежние настройки разгона.

Есть особый режим загрузки/работы LN2, который позволяет системе нормально включиться в случае очень сильного охлаждения платы (при использовании жидкого азота, например, для охлаждения CPU), Он активируется особой перемычкой.

Ниже LN2 и около кнопки «жизни» есть целых три переключателя. Самый верхний (правый) — позволяет в случае режима LN2 и чрезмерного разгона процессора несколько понизить его частоту до уровня выхода на стабильную загрузку чтобы хотя бы сохранить остальные параметры разгона.

Два других переключателя не трогать ни в коем случае: они для технических инженеров (ремонтных служб). Производитель предупреждает об опасности повреждения матплаты в случае включения этих «тумблеров» (прямо как из сказки: «вот тебе ключи от всех комнат, но вот в эту ни за что не входи!»).

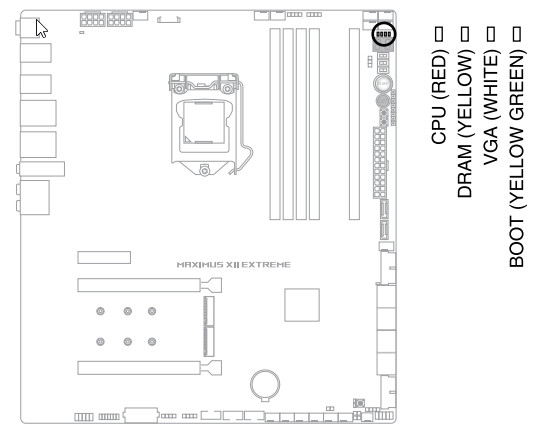

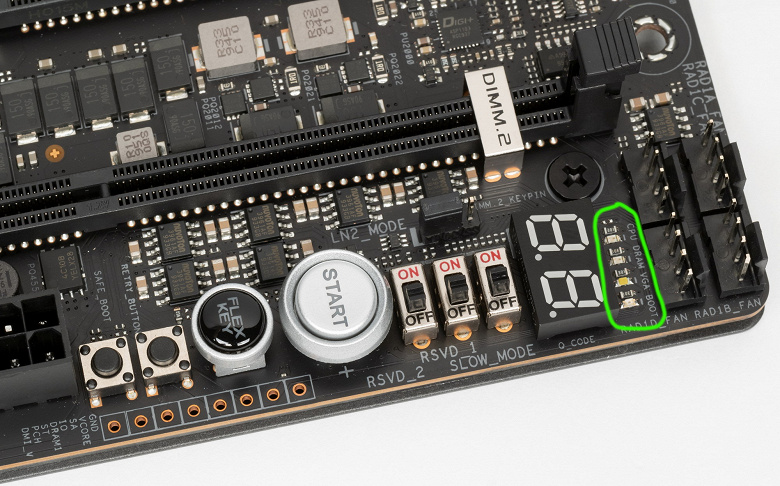

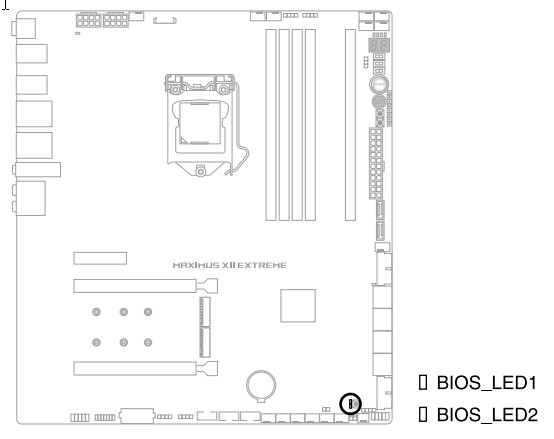

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. В ролике ниже это хорошо видно.

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары (RGB+ARGB), разнесенные на противоположные края платы.

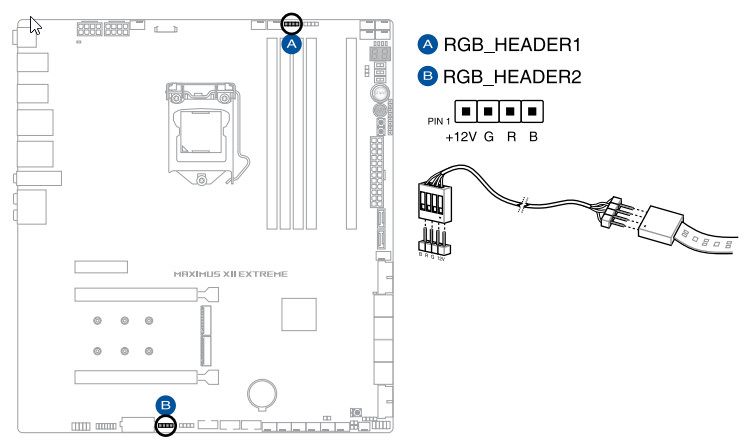

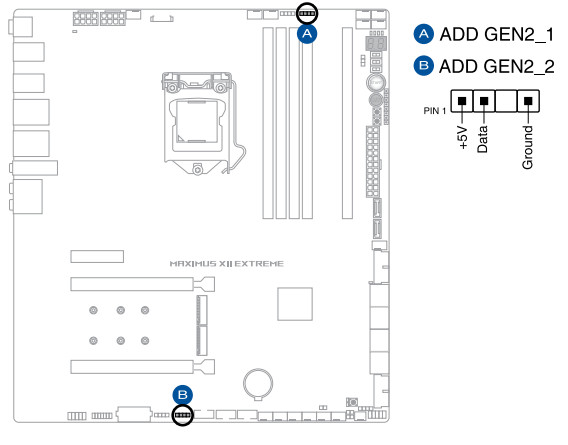

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

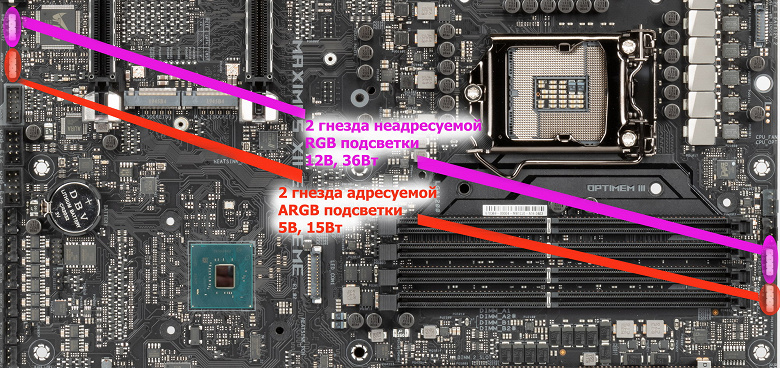

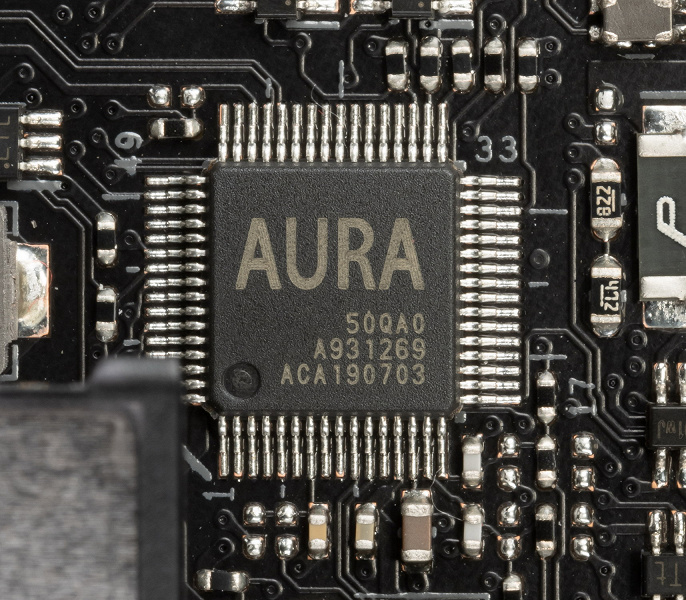

Контроль по синхронизации работы подсветки RGB возложен на чип Aura 50QА0 (неизвестно, как оригинально назывался чип и кто его производитель).

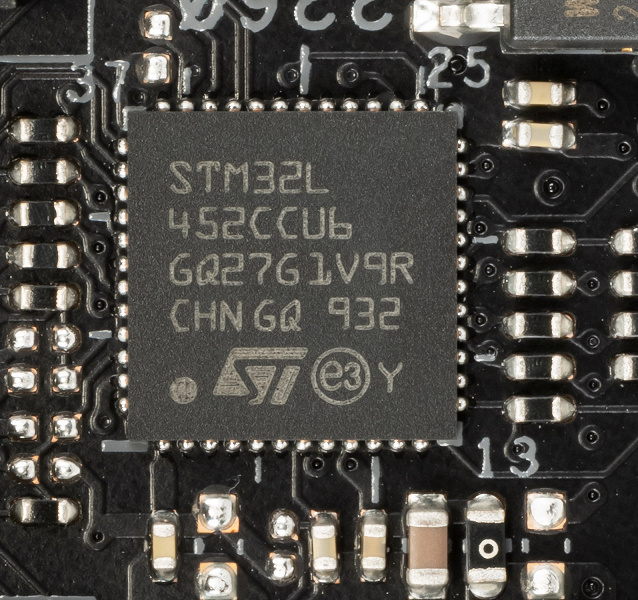

А более хитрая подсветка ARGB имеет свой контроллер (целый ARM-процессор!) STM32F от ST Microelectronics.

Заканчивая с визуальными украшательствами в данном разделе (мы еще вернемся к ним), следует особо отметить наличие OLED экранчика на кожухе, покрывающем заднюю панель с разъемами (ниже — видеоролик).

На него можно вывести как показатели состояния платы (мониторинг), так и встроенный набор логотипов и роликов, а также свои эксклюзивные визуализации (управляет всем программа Armoury Crate, поэтому детали будут ниже при ее рассмотрении). В случае «холодного» обновления BIOS (мы поговорим об этом ниже) экран известит о статусе операции.

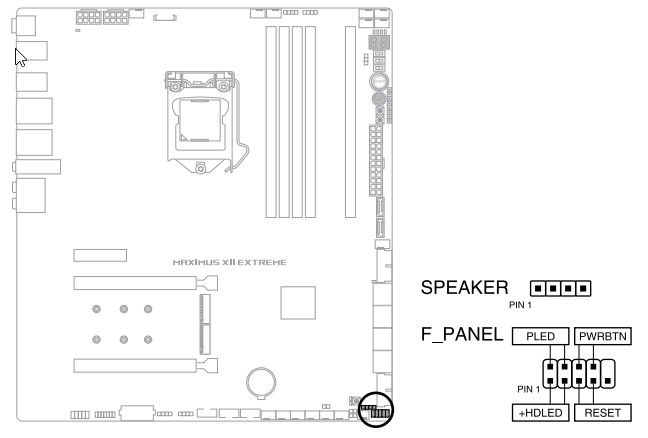

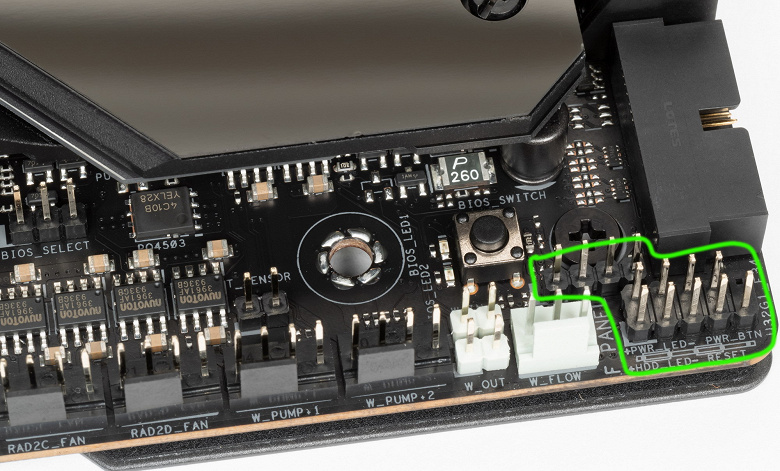

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Чтобы было проще устанавливать гнезда в нужные пины, в комплекте поставки есть этакий удлинитель Q-Connector (адаптер) передней панели — он надевается на гнездо FPanel на плате.

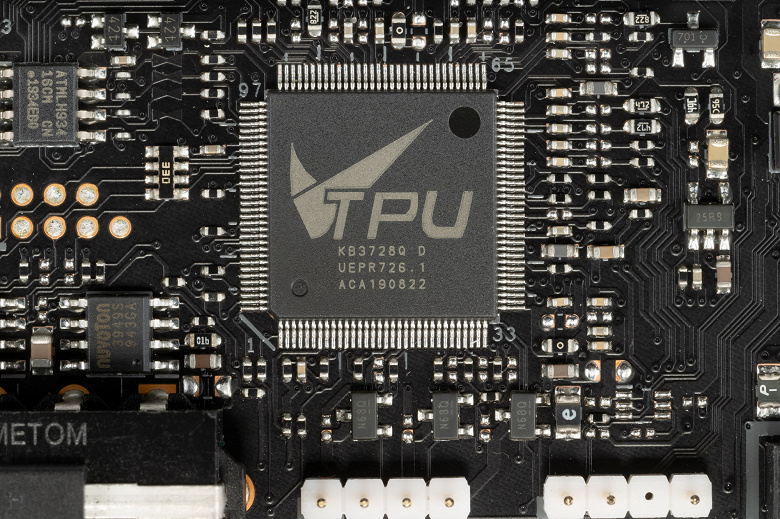

Также имеется фирменная микросхема TPU (TurboV Processing Unit) — контроллер для программного управления частотами работы. Она работает в паре с вышеупомянутым внешним тактовым генератором. Он же отвечает и за мониторинг.

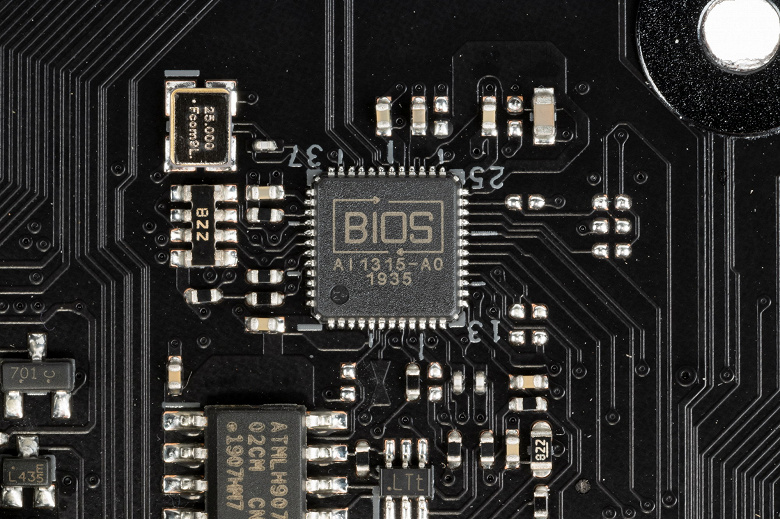

Для размещения прошивки UEFI/BIOS использованы микросхемы Winbond 25Q256JVEQ.

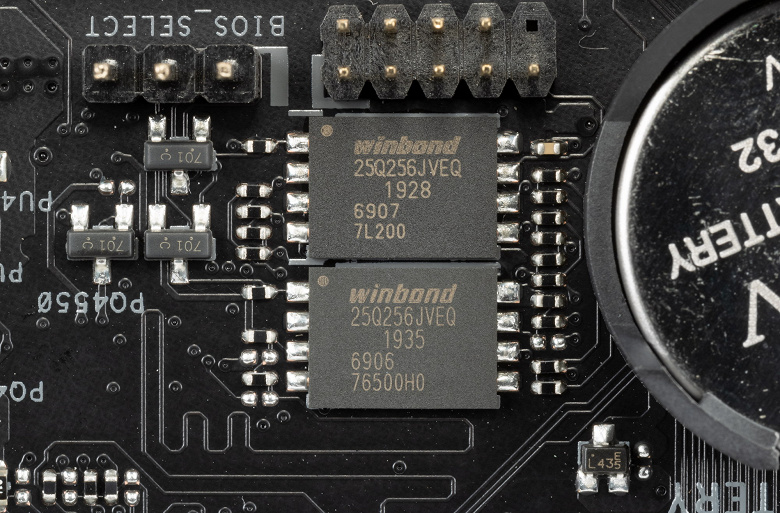

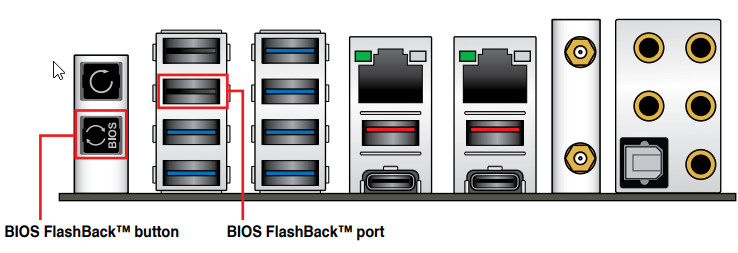

Обратили внимание на то, что микросхем — две. Да, матплата обладает двумя копиями UEFI/BIOS. Это, по сути фирменная особенность почти всех самых — самых топовых материнок, позволяет быть уверенным в надежной работе платы в случае неудачной прошивки: всегда можно переключиться на запасную версию с помощью особой кнопки.

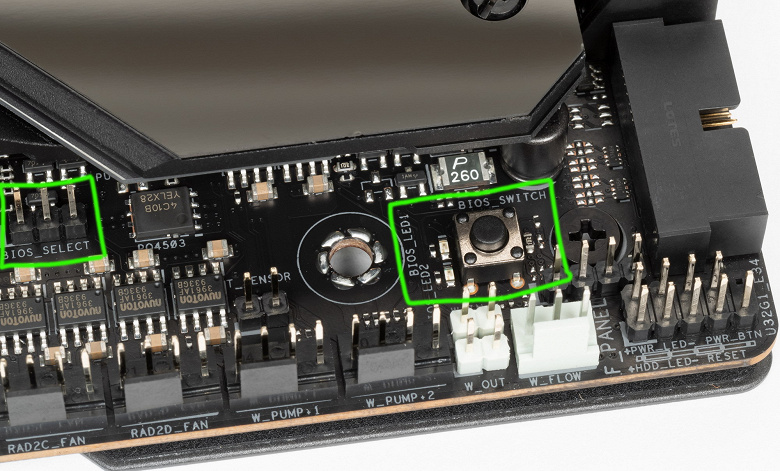

При этом слева от кнопки есть светодиоды, которые информируют о том, какая копия BIOS активна на текущий момент.

А вот микроконтроллер «BIOS» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback. Видеоролик ниже демонстрирует это.

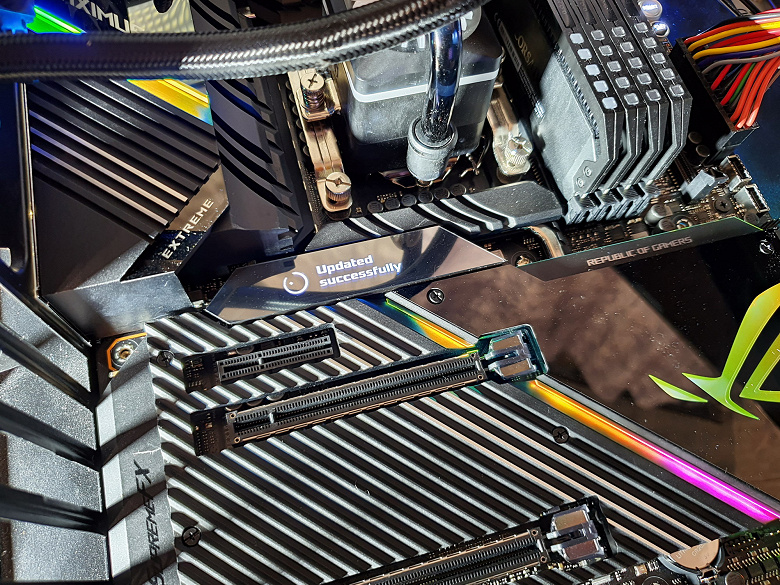

Для такого обновления BIOS версию прошивки надо вначале переименовать в M12E.CAP и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB.

Ну и запуск через кнопку, которую надо держать 3 секунды. Материнская плата в процессе прошивания нового BIOS не запускается — достаточно пассивного питания от БП. А экран OLED, о котором говорил выше, оповестит об успешной или неудачной процедуре обновления BIOS.

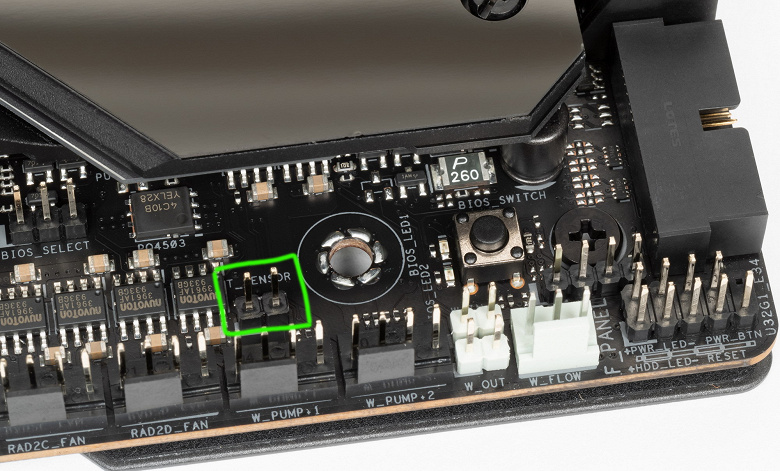

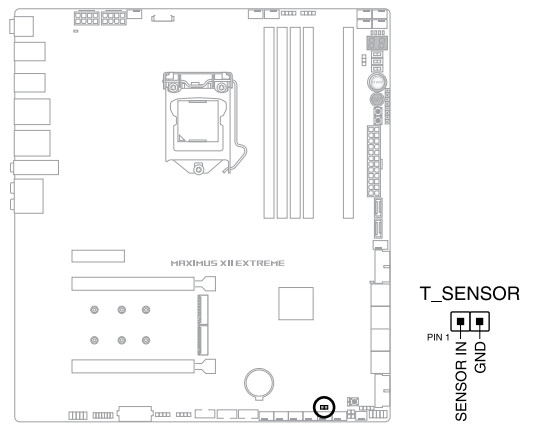

Также внизу есть посадочное места для проводов от внешнего термодатчика.

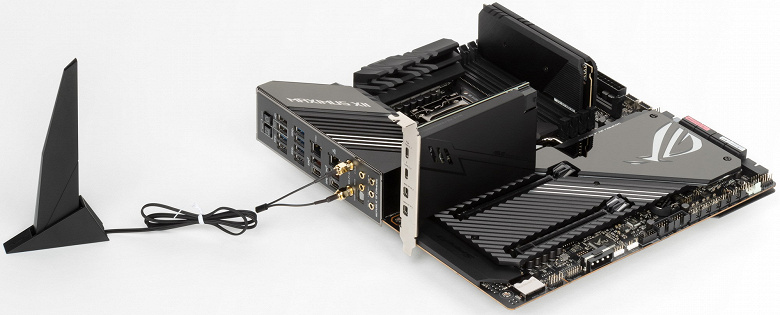

Материнская плата в комплекте поставки имеет плату расширения Thunderbolt 3 Expansion card, для подключения которой имеется отдельный разъем. О самой плате поговорим в разделе портов.

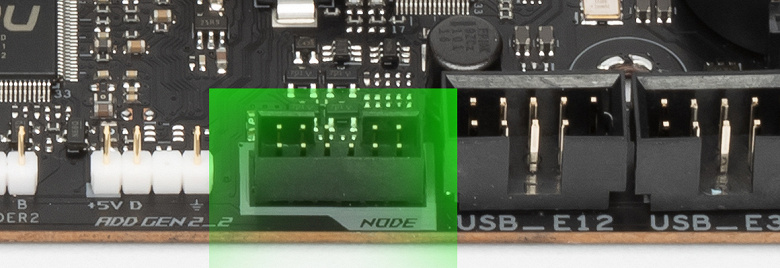

Не стоит забывать, что у компании Asus имеется достаточный ассортимент своих продуктов, которые могут синхронизироваться с их же материнскими платами. Для этого почти все топовые материнки содержат проприетарный разъем Node.

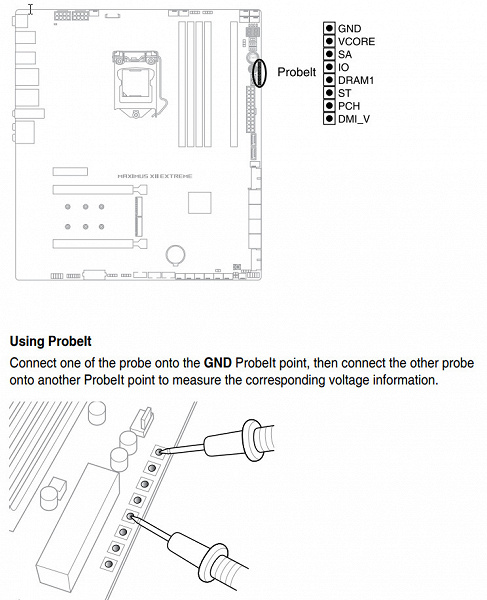

Ну и, конечно же, флагман для оверклокеров не был бы таковым, если бы не наличие мест для измерения вольтажей различных блоков.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуется 22 линии из 24-х).

И что мы имеем? Всего на материнской плате — 22 порта USB:

Итак, через чипсет Z490 реализовано 2 USB 3.2 Gen1 + 4 USB 3.2 Gen2 = 6 выделенных портов. Плюс 2 USB 3.2 Gen1 на связь с контроллерами ASMedia ASM1074, то есть Z490 реализовал 8 портов USB 3.2.

Плюс 22 линии PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у Z490 реализовано 30 высокоскоростных портов из 30.

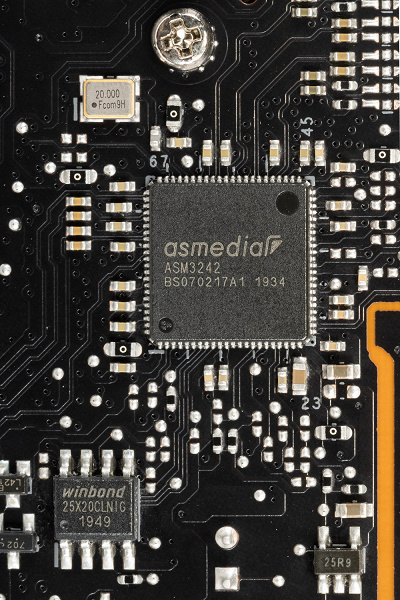

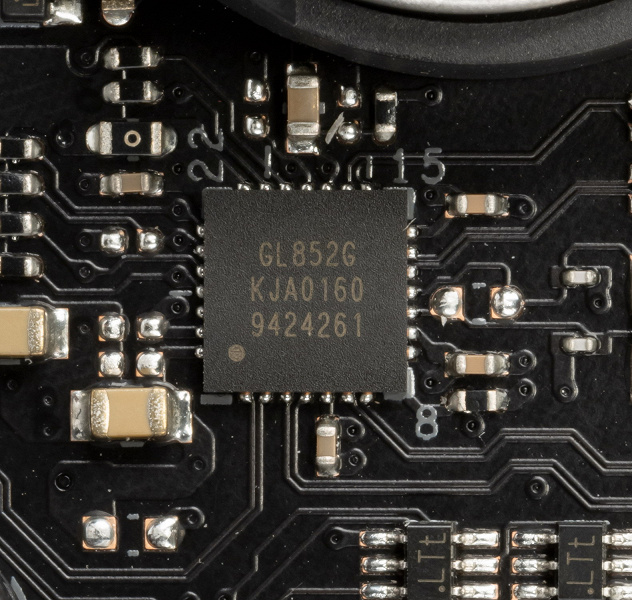

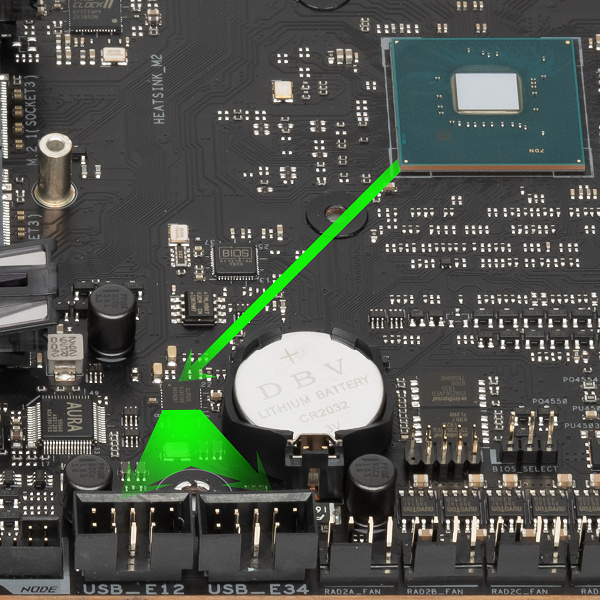

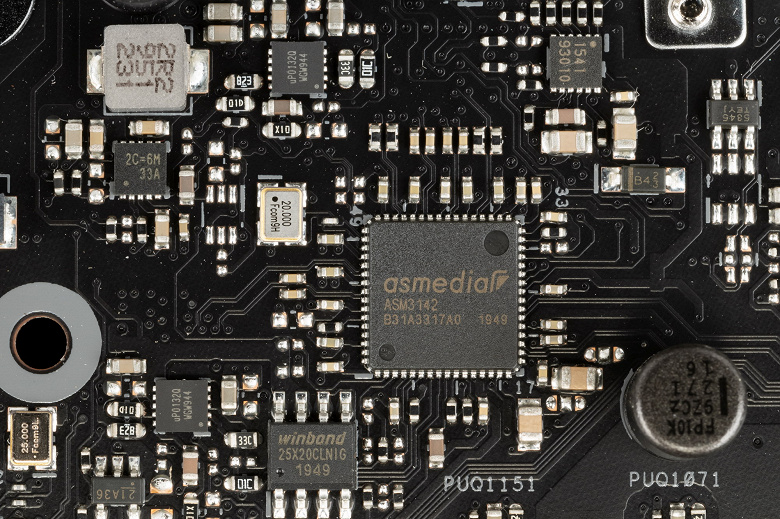

Как известно, 14 портов USB 2.0 у Z490 имеются по умолчанию (не входят в состав HSIO) и служат для самостоятельной реализации, либо поддержки USB 3.2. В нашем случае через Z490 реализованы самостоятельно 2 порта USB 2.0, плюс 8 портов USB 2.0 для обеспечения вышеуказанных USB 3.2, а также контроллер Genesys Logic GL852S имеет связь с Z490 через 1 линию USB 2.0, ну и технология BIOS Flashback задействует 2 порта USB 2.0. Итого в нашем случае из 14 USB 2.0 задействовано 13.

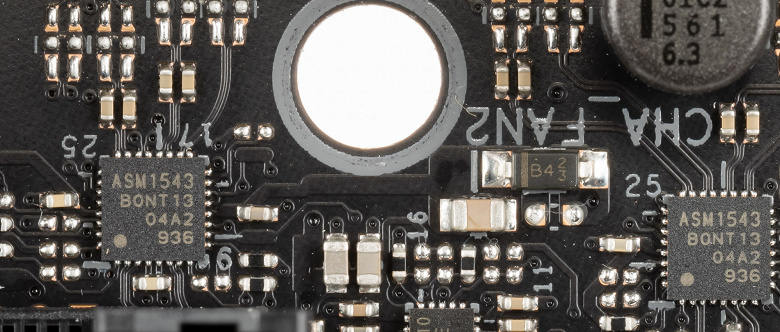

Все быстрые USB порты Type-A/Type-C оснащены ре-драйверами ASM1543 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Внутренние порты имеют свои усилители сигнала, тот же ASM1543 и Pericom PI3EQX.

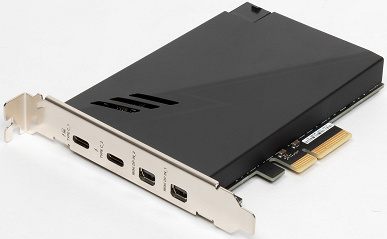

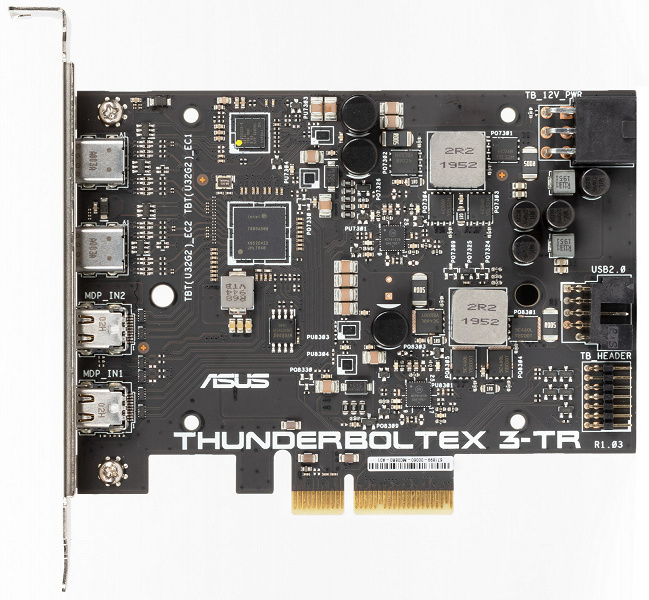

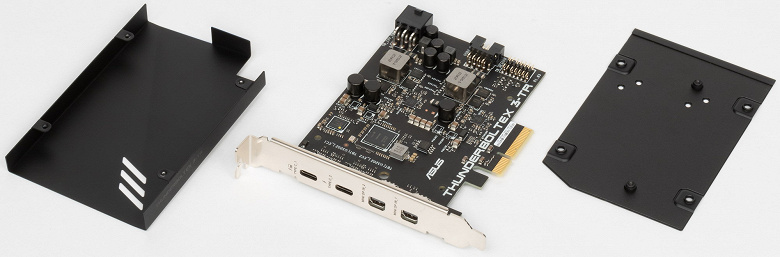

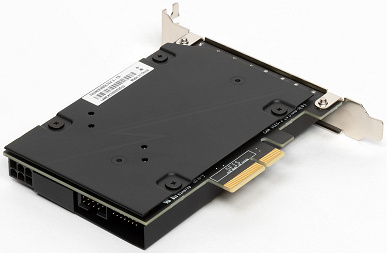

Собственно продолжение темы с портами займет карта расширения Thunderbolt 3-TR Expansion Card, поставляемая с материнской платой. Это по сути дополнительный контроллер Intel Thunderbolt 3, но не распаянный на самой материнке, а в виде отдельной карты.

Контроллеру достаточно слота PCI-e x4, поэтому его можно установить в первый слот (впереди видеокарты). Не забываем про то, что в этом случае порты SATA 5 и 6 будут отключены.

Карта основана на уже хорошо известном контроллере Intel JHL7540.

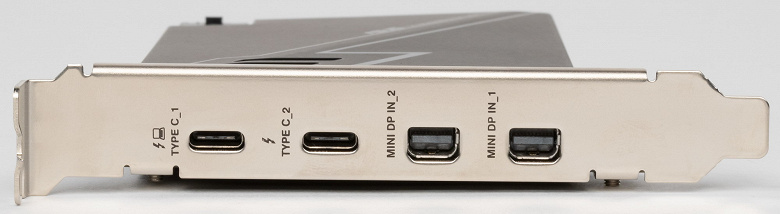

Устройство дополнительно предоставляет два быстрых порта USB 3.2 Gen2 в систему (при условии неиспользования их непосредственно для реализации Thunderbolt 3).

Уже хорошо известны преимущества и возможности интерфейса Intel Thunderbolt 3.

Это и возможность подключения до 6 устройств вывода с реализацией суммарного разрешения в 8К (для реализации в комплект поставки входят нужные кабели — переходники для подключения к Display Port видеокарты).

Это и сами Type-C порты, обладающие не только высокой скоростью обмена данными, но и позволяющие реализовывать быструю зарядку мобильных устройств мощностью до 100 Вт.

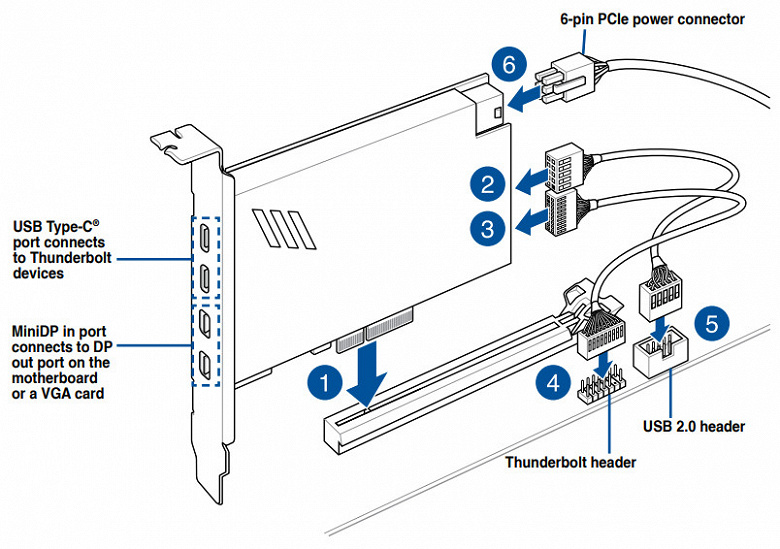

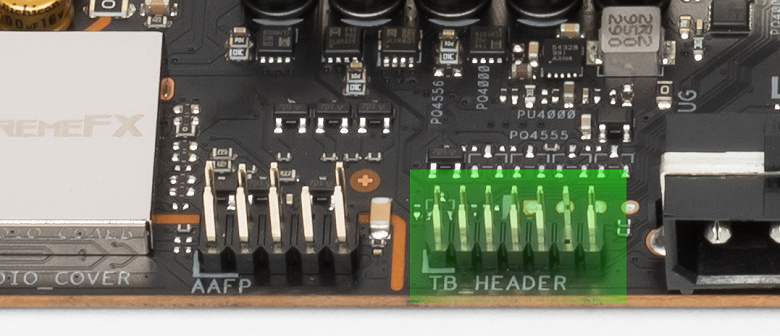

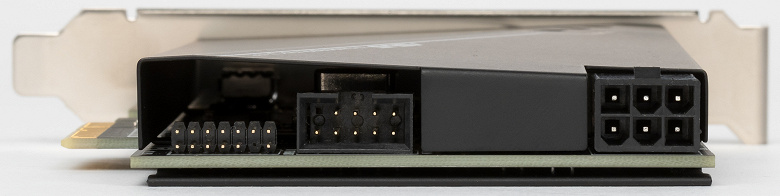

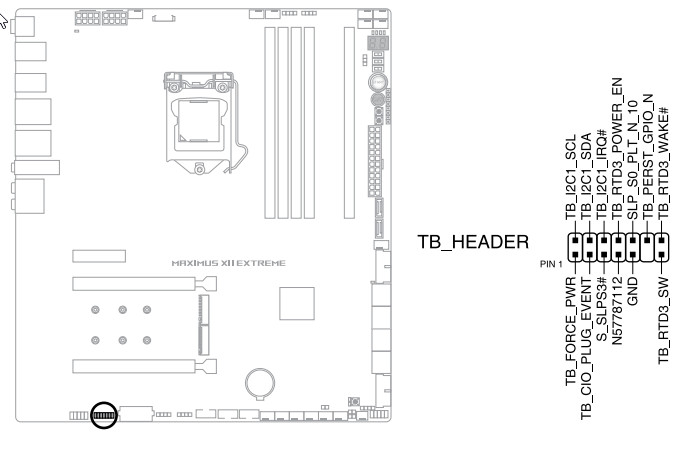

Карта требует подключения дополнительного питания (через 6-контактный разъем для питания видеокарт), а также комплектными кабелями подключается к USB 2.0 и проприетарному коннектору Thunderbolt на матплате, о котором ранее я говорил.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи просто великолепно! Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

Также есть и высокоскоростной Ethernet-контроллер Aqtion AOC107 от Marvel (бывш. Aquantia, ставшая теперь частью Marvel), способный работать на скоростях до 10 Гбит/с.

Подобное двойное Ethernet-соединение, прежде всего, повышает стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них; позволяет разделить внутреннюю сеть (со своим роутером) с внешней сетью (интернет), что повысит безопасность; а также в целом вырастает производительность (эффективный обмен информацией).

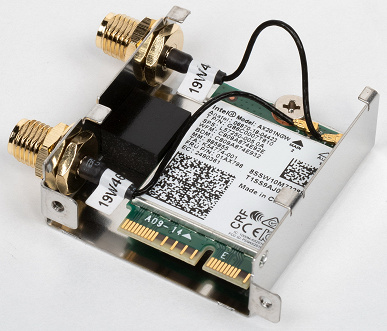

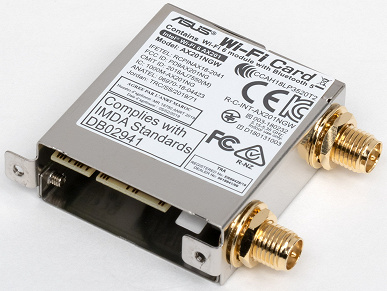

Имеется и комплексный беспроводной адаптер на контроллере Intel AX201NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

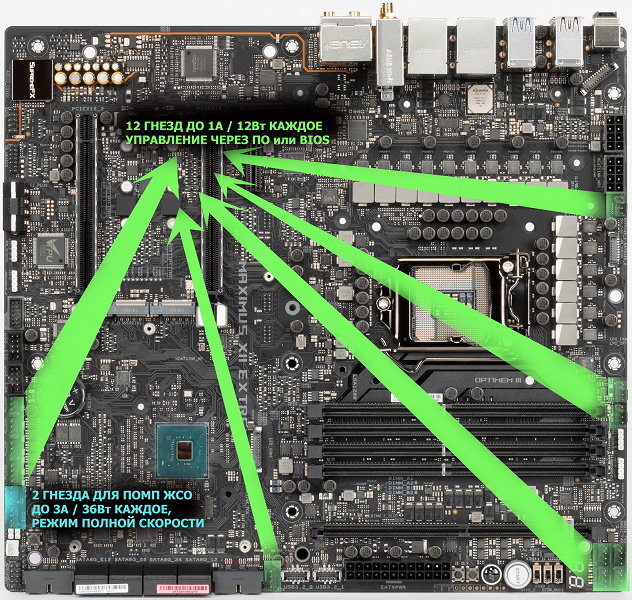

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 14. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется 12 гнезд для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока, для этих целей имеется контроллер APW8723 от Anpec Electronics.

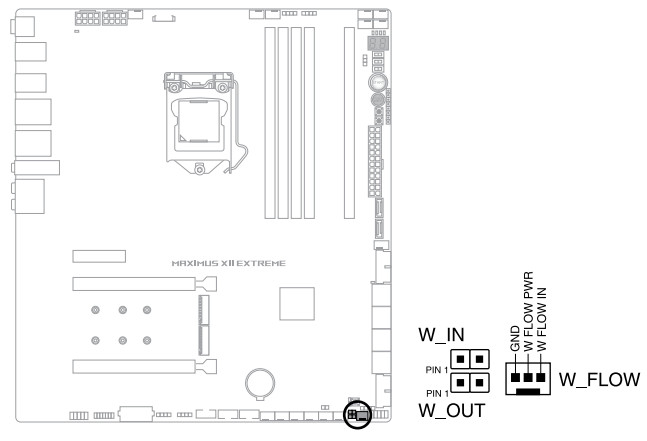

Также имеются 2 гнезда для подключения помп от ЖСО: как от сборных, так и от «все-в-одном». Для подключения контроля за кастомными жидкостными системами охлаждения, поддерживающими матплаты от Asus, есть проприетарные гнезда, они белого цвета.

Контролем за работой всех гнезд СО занимается вышеназванный процессор TPU KB372Q

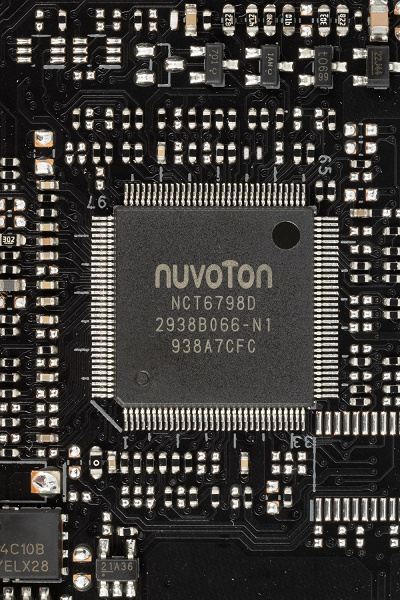

Он тесно связан с контроллером Nuvoton (осуществляющий получение информации с датчиков (мониторинг, а также Multi I/O).

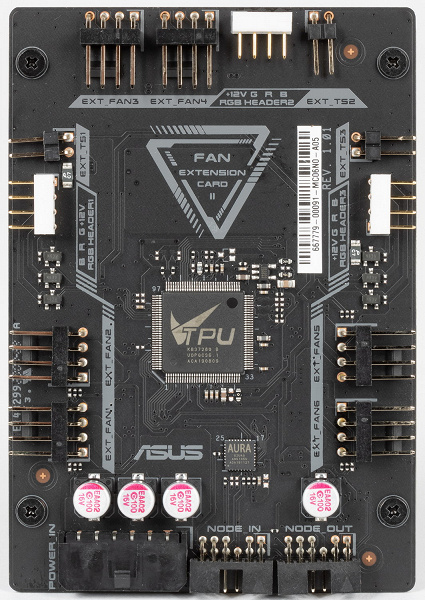

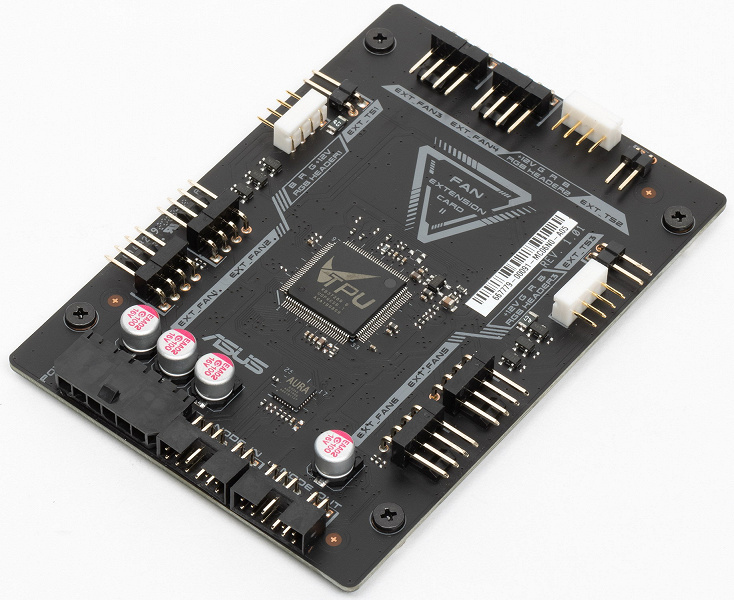

Несмотря на просто обилие гнезд подключения вентиляторов в компании производителя посчитали нужным снабдить матплату еще дополнительной картой Fan Extension card, которая предоставляет дополнительно 6 гнезд для подключения вентиляторов (суммарно уже 20!).

Установленный на карте контроллер типа Aura отвечает за дополнительные три гнезда подсветки RGB (12V).

А также карта имеет три разъема для термодатчиков.

Карта подключается к разъему Node на материнской плате (при этом на Fan Ext.card имеется компенсационный порт Node для других устройств), а также требует питание через поставляемый адаптер от 6-конктактного PCi-e-«хвоста» от БП. Размерами карта полностью идентична 2,5-дюймовому накопителю типа SSD и потому имеет аналогичные отверстия для крепления в корпусе в местах для SSD.

Данная матплата — премиального уровня, поэтому разработчики справедливо рассудили, что покупатели подобных устройств не станут использовать слабую интегрированную графику в процессорах Core 10-го поколения, поэтому вывода этой подсистемы не предусмотрено, и гнезд типа HDMI/DP на матплате нет.

Аудиоподсистема

Данная аудиоподсистема несколько отличается от традиционных в целом, но типична для продуктов Asus. Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220 (он и в данном случае есть — просто Asus всегда его во что-то перемаркировывает, в данном случае в SupremeFX). Он обеспечивает вывод звука по схемам до 7.1.

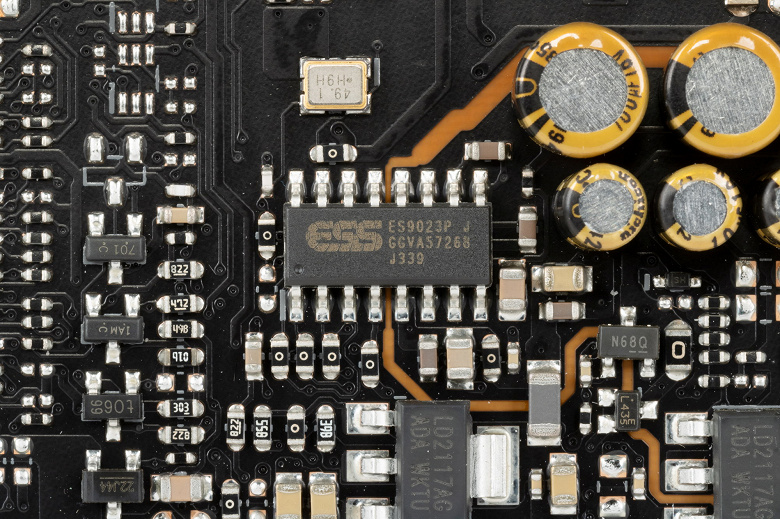

Ему сопутствует ЦАП ESS Sabre S9023.

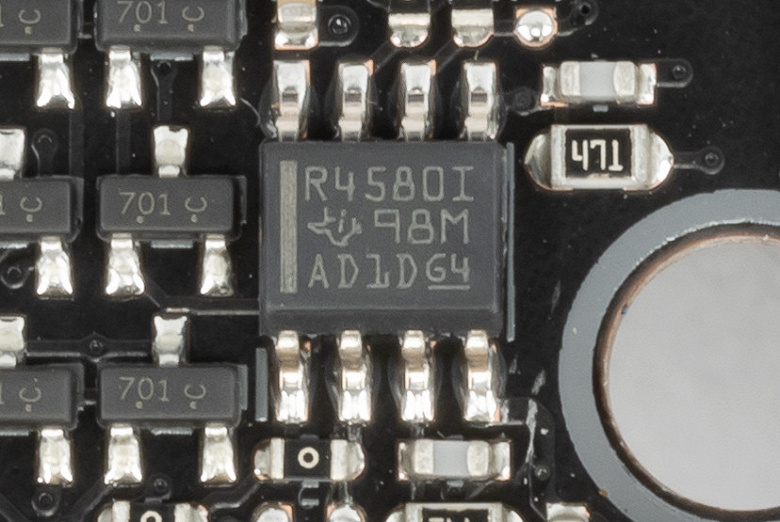

Имеется также осциллятор, обеспечивающий точную работу ЦАП. А также аудиотракт содержит двойной операционный усилитель R4580I от Texas Instruments.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

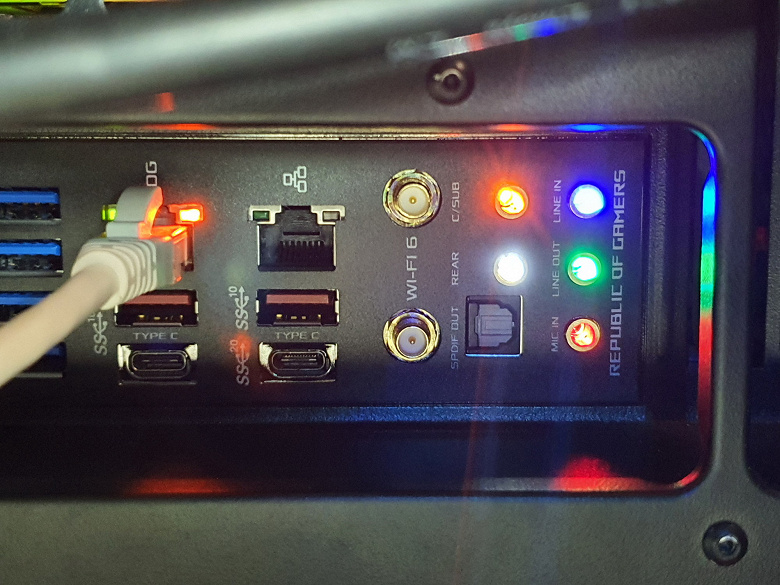

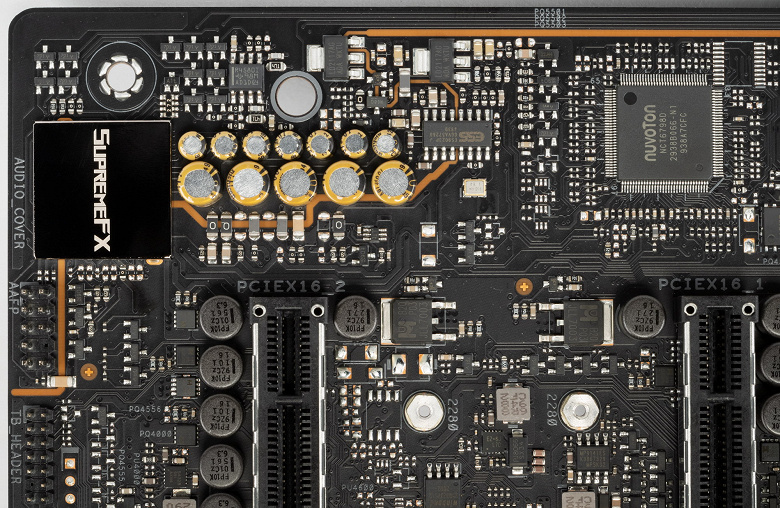

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют позолоченное покрытие, но привычной уже нам цветовой окраски разъемов на них самих нет.

Однако она эффектно реализована внутренней подсветкой на задней панели. Что помогает подключать нужные штекеры без вглядывания в их наименование.

В целом очевидно, что аудиоподсистема выглядит прекрасно, однако мы снова повторим, что это все же в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Источник

• Популярная книга Круть доступна для чтения прямо сейчас на нашем сайте boochi.ru. Скачать книгу в формате FB2, TXT, PDF, EPUB бесплатно без регистрации. →
