Жумар

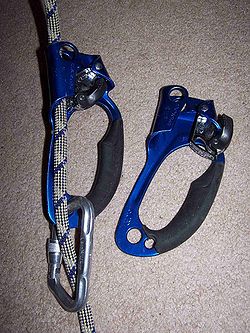

Жюмар (жумар) — элемент снаряжения альпинистов, спелеологов, спасателей и скалолазов, применяемый в верёвочной технике для подъёма по вертикальным перилам. Жюмар представляет собой механический зажим кулачкового типа [1] для подъёма по верёвке. Родоначальниками жюмара, в том виде в котором мы его знаем сейчас, являются швейцарские альпинисты Адольф Жюси (Adolph Jusi) и Вальтер Марти (Walter Marti), которые в 1958 году создают эксцентриковые зажимы, названные ими по начальным буквам аббревиатуры своих имен — «Жюмар» («JuMar»).В мае того же года они изготовили первые 10 пар верёвочных зажимов, а осенью опубликовали их описание в официальном журнале Британского Совета Альпинизма (British Mountaineering Council) — «Mountaineering» от 30 сентября 1958 года.
Содержание
Конструктивные особенности
Стандартные жюмары имеют гарантированную прочность в штатном режиме работы не менее 4 кН (400 кгс). Чтобы не портить верёвку, рабочие нагрузки на него не должны превышать 150—250 кгс. Зажим, как правило, работает на верёвках диаметром от 8 до 12 мм (в зависимости от фирмы-производителя). При работе на грязных, обледенелых верёвках возможно проскальзывание жюмара.
Большинство жюмаров имеют дополнительные точки для крепления карабинов (как правило, две или три). Также большинство устройств имеют возможность фиксации эксцентрика (кулачка) в «открытом» положении с помощью специального рычага
Жюмары могут сильно испортить верёвку, особенно динамическую, если прикладывать к ним значительную нагрузку (например, при рывках, срывах, натяжении верёвки с использованием полиспаста). После превышения определённой нагрузки (величина зависит от диаметра и конструкции верёвки), жюмар снимает верхний слой оплетки на верёвке, проскальзывая, но не разрывая её полностью (как правило, центральные продольные волокна остаются целыми).
Различают два типа жюмаров — «праворукие» и «леворукие», то есть приспособленные для работы той или иной рукой. Суть различия заключается в расположении эксцентрик (кулачок)и рабочей поверхности (паза в который заправляется верёвка) с той или другой стороны от основной плоскости устройства.
Применение жюмаров
Одна из распространённых ошибок среди начинающих скалолазов состоит в том, что жюмар вплотную доводят до узла или карабина, на котором держится несущая верёвка. В этом случае движение жюмара невозможно ни вперёд (так как мешает узел), ни назад (жюмар так устроен, что он может продвигаться только вперёд). Чтобы снять жюмар с верёвки, его нужно немного продвинуть вперёд, чтобы разгрузить кулачок, а этому мешает узел или карабин. Единственный способ снять жюмар с верёвки — всё-таки как-то продвинуть его вперёд, а для этого нужно его разгрузить. Человеку без опыта это сделать очень сложно.
Стремясь как можно быстрее решить эту проблему, новичок вяжет стремя (или цепляет второй жюмар) и выходом на ноге разгружает грудной жюмар. Но в момент снятия грудного жюмара с верёвки, человек оказывается без страховки, стоя только одной ногой в стремени — а это крайне опасно и может привести к падению.
При использовании жюмаров следует придерживаться следующих правил:
Жумар: выбор, применение, лайфхаки
Жумар – это механический зажим с ручкой, используемый в альпинизме для вертикального подъема по веревке. Он свободно скользит вверх и блокирует движение вниз. При выборе такого устройства нужно смотреть на его конструкцию и фирму производителя.
Как выбрать жумар
Жумары подразделяются на правосторонние и левосторонние – для правой и левой руки. Они отличаются расположением кулачка (эксцентрика) и рабочего паза для продевания веревки. Какую из этих конструкций выбрать, решать только вам. Здесь каждый выбирает то, что ему более удобно. Ручка жумара должна комфортно лежать в руке, не давить и не проскальзывать.
На что нужно обращать внимание:
Чем легче жумар, тем удобнее он в использовании. Хороший зажим оборудован прорезиненными накладками на рукояти, защелкой с насечками и прорезями для удаления воды и грязи.
Защелка – один из самых важных элементов в зажиме. Жумары в которых она открывается быстро и легко можно использовать даже в самых сложных условиях: в пещерах, при подъеме в перчатках.
Если вы покупаете жумар для профессионального использования, у него должен быть сертификат. Несертифицированный зажим нельзя будет использовать на соревнованиях.
Производители жумаров – какой лучше
Жумар был изобретен в 1958 г двумя заядлыми альпинистами из Швейцарии Жюси и Марти. Новое устройство назвали в честь его создателей, взяв первые буквы из их инициалов. Сегодня жумары производят многие компании, но далеко не все из них, отличаются удобством и легкостью. Наибольшей популярностью среди спортсменов, спелеологов, скалолазов и альпинистов пользуются зажимы таких известных брендов, как:
Это производители спортивного снаряжения. В их арсенале есть вся необходимая экипировка для покорения гор. Жумары этих марок не только легки и удобны в использовании, но и обладают хорошей прочностью.
Лучшие модели жумаров – топ-4
Petzl Ascension («Petzl»)
Это один из самых легких жумаров – 165 г. Его можно использовать на веревках диаметром от 10 до 13 мм с нагрузкой до 140 кг. Устройство имеет удобную рукоять, покрытую мягкой резиной, хорошо срабатывающую защелку и широкое присоединительное отверстие, через которое можно установить педаль и ус самостраховки. Такой жумар отлично показывает себя при подъеме способом «frog» и беспроблемно работает на мокрых и заглиненных веревках.
Lift Ascender («Singing Rock»)
В зажиме «Lift Ascender» есть все, что нужно для быстрого и комфортного подъема: удобные ручка и упор, прорези для отвода воды и грязи, надежная защелка, позволяющая быстро снять нагрузку с жумара, не двигая его вперед. Последнее особенно актуально в положении, когда зажим «загнан в узел». Вес устройства – 260 г. Максимальная нагрузка – 100 кг.
Petzl Ascender («Petzl»)
Удобный и быстрый жумар с эргономичным захватом и утопленной в корпус защелкой, защищенной от случайного открывания. В нижней и верхней части этого зажима есть отверстия под карабин. Снизу конструкции расположен ход для «педали». Вес изделия — 195 г.
Жумар «Ver 0101» («Вертикаль»)
Достаточно удобный зажим с прорезями для отвода воды и быстро срабатывающей защелкой. Он прекрасно ведет себя на скользкой веревке, имеет удобный хват и ручку с антискользящим покрытием. Это жумар российского производства. Его стоимость выгодно отличается от цен на его импортные аналоги. Вес изделия – 212 г. Максимальная весовая нагрузка — 6,5 кН.
Как использовать жумар – классическая техника подъема
Классическую технику подъема в альпинизме называют «кроль-жумар». С помощью нее осуществляется подъем по веревке на двух основных зажимах: ведущем и фиксирующем.
Эту технику можно использовать и в другом варианте. Для этого нужно встать на вспомогательный зажим, одновременно поднимая ведущий элемент вверх вместе со ступенькой. Если веревка не проходит через зажим во время вставания, ее нужно обхватить чуть ниже жумара и продернуть через фиксатор. В этом случае садиться на зажим необязательно.
Подъем на одном жумаре с помощью ног
Веревка, свисающая ниже жумара, складывается в петлю. В получившееся «лассо» вставляется нога. Нога распрямляется и одновременно жумар передвигается вверх. Таким образом осуществляется подъем. Этот способ подходит для передвижения на небольшие расстояния.
Техника «Лягушка»
При лазанье этим способом нижний зажим передвигается почти автоматически.
При вставании на педальки веревка должна быть зажата между стопами и свободно проходить через нижний зажим. Здесь важно отталкиваться именно вниз, а не в бок. В конце каждого цикла движений, выполняемых в технике «Лягушка», нужно слегка приподнимать бедра и выгибать спину. Это поможет вам продвинуться еще на пару сантиметров.
Советы эксперта
При использовании жумара нельзя опускать его ниже уровня пояса. При падении в таком положении зажим может полностью разрушиться или просто порвать веревку.
При передвижении жумара не упирайте его в узел. Так как основная функция зажима – ехать вверх, он просто застрянет на месте, и в последующем вам потребуется намного больше времени, чтобы снять его.
Чтобы снять застрявший жумар, продвиньте его чуть вперед и затем откройте кулачок.
При использовании зажима в условиях сыпучего грунта, следите чтобы в механизм не попадали камешки или ветки. Засор между веревкой и кулачком может привести к ослаблению фиксации жумара при нагрузке, что опасно на любой высоте.
Недостатки жумаров
Несмотря на то, что жумары очень популярны в альпинизме, у них есть один существенный недостаток – они небезопасны. На обледеневшей поверхности такое устройство может проскользнуть, а от сильного рывка и перегрузки полностью порвать веревку или разрушить оплетку.
Что такое жумар?
Жумар – это эксцентриковый зажим для веревки. У него в конструкции существуют две отличительные особенности: вверх устройство поднимается свободно, вниз зажимает веревку, кроме того он может быть снят и надет в любом месте веревки.
Camp Turbohand Pro. Фото с сайта Camp
Я не буду рассказывать вам о истории его появления, зато расскажу об использовании и особенностях. Приступим.
Раньше жумары считались СИЗ и использовались для страховки (а кто-то до сих пор использует), но это неправильная эксплуатация, так как при нагрузке свыше 400 кг он необратимо повреждает оплетку (а такой нагрузки можно добиться при факторе рывка 2, например).
У жумара есть «родственники». Все использованные названия являются закрепившимися в русском языке, и, изначально, принадлежат авторству пера бренда petzl. Сам жумар, который считается ручным зажимом, а также его младший брат бэйсик (жумар без рукоятки). Кроль, являющийся грудным зажимом и пантин – ножной зажим. Конструктивно – с точки зрения устройства зажимания – это абсолютно одинаковые устройства, с разным назначением.
Petzl Croll L. Фото с сайта Petzl
Устройства бывают как левые, так и правые и кроме зеркальности ничем не отличаются друг от друга.
Строение жумара.
Кулачок бывает только из металла и имеет специфичную форму. На части, прилегающей к веревке есть конические зубчики, которые аккуратно раздвигают оплетку не повреждая ее. Зубчики расположены под углом, поэтому отлично держат при нагрузке, но абсолютно не мешают при подъеме. Сам кулачок имеет пружину, чтобы лучше прилегать к веревке. На самом кулачке есть специальные технологические отверстия, чтобы отводить грязь, влагу или снег.
Так выглядит кулачок жумара
Корпус. Жумаром принято считать устройство с рукояткой, а устройство без ручки принято называть бэйсик (транслитерация слова basic – так называется ручной зажим у бренда petzl).
Сам жумар сделан из алюминия, и имеет прорезиненную рукоятку. В верхней и нижней частях есть отверстия специального назначения. Верхнее служит для того, чтобы простегивать карабин при работе на наклонных веревках, а также служит дополнительным стопором при разрушении кулачка – не позволяет веревке пролететь в узел. Актуально только если на конце веревки есть узел.
Нижнее отверстие (существуют варианты с одним вариантом или двумя) служит для прикрепления к жумарному усу, а также крепления педали. Вариант с одним отверстием бывает в двух вариантах: маленькое отверстие под один полноразмерный карабин, большое отверстие под два полноразмерных карабина. Вариант с двумя отверстиями тоже бывает в двух вариантах исполнения: два отверстия под полноразмерные карабины, и два отверстия под разноразмерные карабины – одно под полноразмерный карабин, второе под карабин уменьшенного диаметра прутка (или рапид).
Образец жумара с двумя отверстиями Camp Turbohand Pro. Фото с сайта Camp
В целом все жумары плюс-минус одинаковые, но существуют несколько «альбиносов», о которых хочется сказать отдельно.
Black Diamond nForce Ascender. Главная фишка в том, что вместо одной оси эксцентрирования, у американца их целых четыре – жумар состоит из двух подвижных половинок. Плюс нестандартный курок, который требует специального зигзагообразного движения пальцем. Бренд заявляет, что это самое надежное устройство при работе с грязной или обледенелой веревкой. Плюс конструкция позволяет снять жумар, даже если его случайно вогнали в узел, а сама конструкция практически полностью исключает проскальзывание.
Black Diamond nForce Ascender. Фото с сайта Black Diamond
Grivel Ascender Descender. У гривэлов есть несколько странных решений и этот жумар одно из них. В рукоятке вставлена стальная пластинка с прорезью, которая является встроенной спусковой – в пластину заправляется петля веревки и простегивается карабином, по сути получается обычная шайба. Но конкретно у этой модели все не очень хорошо с кулачком, он любит проскальзывать при определенных условиях.
Grivel Ascender Descender. Фото с сайта Grivel
Следующие два принадлежат перу бренда Kong.
Kong Procave. Жумар, разработанный специально для спелеологов. Специальная геометрия рукоятки, улучшенный отвод грязи от кулачка и отсутствие верхнего отверстия для карабина (спорное решение).
Kong Procave. Фото с сайта Kong
Kong Futura Hand Sport. Жумар, который сломает вам мозг. По крайней мере в первый момент. Это супероблегченная спортивная модель жумара. Принцип работы такой же, но это чисто вариант для мультиспорта.
Kong Futura Hand Sport. Фото с сайта Kong
Так какой жумар лучше купить? Это зависит от ваших брендовых предпочтений, финансов и доступности по региону. Есть однозначно хорошие жумары, есть спорные варианты, так что окончательный выбор исключительно на вашей совести.
Благодарю за внимание,
Алексей Евдокимов
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
суббота, 17 октября 2020 г.
Жумар (жюмар)
Жума́р — это механический зажим кулачкового типа для подъёма по верёвке.
Родоначальниками жумара, в том виде в котором мы его знаем сейчас, являются швейцарские альпинисты Адольф Жюси (Adolph Jusi) и Вальтер Марти (Walter Marti), которые в 1958 году создают эксцентриковые зажимы, названные ими по начальным буквам аббревиатуры своих имен — «Жумар» («JuMar»). В мае того же года они изготовили первые 10 пар верёвочных зажимов, а осенью опубликовали их описание в официальном журнале Британского Совета Альпинизма (British Mountaineering Council) — «Mountaineering» от 30 сентября 1958 года.
Конструкция жумара
Жумаров выпускается множество, но конструкция у всех практически идентична, различаются в основном форма зубъев на эксцентрике, конструкция рукоятки-фиксатора эксцентрика и форма ручки жумара.
В основе конструкции жумара лежит эксцентрик (у эксцентрика расстояние от оси вращения до рабочей поверхности неодинаково). При движении жумара вверх по верёвке эксцентрик (кулачок) с зубьями свободно скользит по верёвке. При тяге жумара в обратную сторону кулачок с зубьями упирается в верёвку и прижимает её к внутренней стенке жумара, блокируя движение. Это даёт возможность использовать жумар для подъёма по верёвке. Жумар также может применяться и как фиксирующее устройство при подъёме грузов, при условии отсутствия динамических рывков.
Различают два типа жумаров — левые и правые, т.е. приспособленные для работы той или иной рукой. Различия заключаются в расположении эксцентрик (кулачок) и рабочей поверхности (паза, в который заправляется верёвка) с той или другой стороны от основной плоскости устройства.
Большинство жумаров имеют дополнительные точки для крепления карабинов (как правило, две или три). Также большинство устройств имеют возможность фиксации эксцентрика (кулачка) в «открытом» положении с помощью специального рычага
Стандартные жумары имеют гарантированную прочность в штатном режиме работы не менее 4 кН (400 кгс). Чтобы не портить верёвку, рабочие нагрузки на него не должны превышать 150—250 кг. Зажим, как правило, работает на верёвках диаметром от 8 до 12 мм (в зависимости от фирмы-производителя). При работе на грязных, обледенелых верёвках возможно проскальзывание жумара.
Жумары могут сильно испортить верёвку, особенно динамическую, если прикладывать к ним значительную нагрузку (например, при рывках, срывах, натяжении верёвки с использованием полиспаста). После превышения определённой нагрузки (величина зависит от диаметра и конструкции верёвки), жумар снимает верхний слой оплетки на верёвке, проскальзывая, но не разрывая её полностью (как правило, центральные продольные волокна остаются целыми).
Советы по использованию жумара
Жумары — чем отличаются друг от друга разные бренды и в чем это выражается на практике.
Внешне все жумары очень похожи друг на друга. Многие модели, из-за явного их внешнего сходства «один в один» и вовсе принято считать клонами, которые штампует один и тот же завод.
Тестирование и видеообзоры в основном касаются испытаний на разрушение и субъективной оценке удобства рукояти с защелкой. Реже пытаются оценить, как жумар держит на грязной или замерзшей веревке.
Я постараюсь более развернуто объяснить в статье, чем жумары разных производителей отличаются друг от друга и в чем это отличие непосредственно находит отражение на практике.
Какие жумары будем рассматривать?
Рассматривать будем на примере следующих:
Венто (который обновленный 2020 года)
Camp Turbohand Pro
Trango Ascender TAG-09R
Тем не менее, в статье будут упоминаться и другие.
Промышленный альпинизм в массовом (и самом доходном) секторе характеризуется низкими требованиями к весу изделий, очень большой наработкой (в километрах), низкой ценой (велик износ, оборудование часто приобретается для разовых работ), жестким соответствием стандартам EN (которые все стараются обойти), работой преимущественно на вертикальных перилах. А также: чистыми веревками (по сравнению с спелеологией), сухими веревками (по сравнению с альпинизмом и горным туризмом), не убитыми в хлам веревками (по сравнению с провешенными перилами в конце сезона) и плохими веревками (дешевыми веревками с грубой оплеткой, дающими высокий износ).
Исходя из всего перечисленного, постепенно сложилась и разная идеология изделий, закономерная и рассчитанная на разную потребительскую аудиторию.
Культовый жумар. Считается лучшим среди жумаров. Изначально, во времена героев, создавался для спелеологии. Теперь используется как в спелео, так и в альпинизме и в работах на высоте. Очень универсален. Сертифицирован.
Жумар, предназначенный для промышленного альпинизма. Ну то есть если использовать его в альпинизме, то вообще-то Венто не обидится. Но выбор именно такой модели под выпуск продиктован направленностью именно для работ на высоте.
Производится в Тайване, большими партиями. Сертифицирован для работ на высоте. Вопреки отдельным мнениям, не является клоном китайского жумара Xinda (внешне-то похож). Если корпус жумара был взят, по сути, из каталога фабрики, то кулачок здесь стоит от жумара Grivel, и ведет он себя по другому. Т.е., жумар Венто не является просто чьей-то копией, а имеет определенный конструкционные отличия, которые мы рассмотрим ниже.
Это не самый дешевый жумар, он стоит 2990 руб в магазине, тогда как жумар Вертикаль стоит 2330 руб. Однако, у Венто высокие транспортные расходы на доставку из Тайваня. Почему его не делают в РФ? У нас в стране нет фабрики, которая способна изготавливать подобные объемы в сравнительно сжатые сроки, и при этом иметь сертифицированное производство (обеспечивать качество).
Вес жумара 230 грамм.
Очень интересный жумар. Полностью собственная разработка компании.
Насколько я понимаю, изначально задумывался как изделие для альпинизма, то есть для спорта. Однако, стал единственным жумаром компании, а потому получил сертификацию для работ на высоте и маркировку Camp Safety, как следствие. Хотя, с моей точки зрения, этот жумар хорош в первую очередь именно для альпинизма и горного туризма.
Производится в Китае, партиями. Имеет две модификации: Turbohand (5990 руб, 185 грамм) и Turbohand Pro (6590 руб, 199 грамм). Отличие только в том, что у версии Pro есть дополнительная направляющая для веревки. Направляющая призвана облегчить жизнь на вертикальных перилах. При этом направляющую можно приобрести отдельно и поставить на обычную версию.
Корейский жумар, производится тоже в Корее, серийно. Задумывался для спорта. За основу был когда-то взят Petzl, но потом пути разошлись.
По сути своей, представляет неплохую альтернативу Petzl, так как стоит 4500 руб, а уровнем сильно выше Венто и Вертикаль.
В России продается в основном в магазинах Тибет на Дальнем Востоке, в Трамонтане (Питер), Территории Странствий (Москва) и в Ледниковом Периоде (Москва). Где-то ещё всплывает разве что случайно. Т.е., крупные игроки, типа Альпиндустрии, их не возят.
Похож на старый Petzl, правда? Но, сходство только внешнее.
В декабре 2020 года жумар получил сертификат EAC для работ на высоте. Производится серийно, в России.
Вес жумара 207 грамм.
Твердость кулачка для зажима веревки
Большинство технарей, кто в теме, подскажет, что на кулачки производители жумаров и вообще зажимов ставят самое лютое говно (уж простите), которое только найдут на помойке вторсырья.
Это не совсем так, но зерно истины в этом утверждении присутствует.
Уточню, что твердость кулачка сама по себе штука не самая важная. Важно то, как мы реализуем конструкцию зубцов на кулачке данного пластилинового металла, и к чему это приведет в эксплуатации.
И прежде чем перейти к зубьям и вытекающим отсюда следствиям, посмотрим, кто из чего делает кулачки.
Начну с того, что никто из производителей не признаётся, какая марка стали стоит на кулачке жумара. Традиционно все скрывают, типа это секрет. Думаю, тоже понятно, почему.
Никто, кроме корейцев. Это отдельные ребята, со своим менталитетом. Корейское сознание и его восприятие реальности со всей серьезностью предписывает им доносить до потребителя, из чего он покупает свою железяку. Вроде бы даже в законах у них это прописано.
Вертикалевский кулачок сделан из чего-то очень мягкого. Это самый мягкий кулачок из всех.
Кулачок у Венто показался ощутимо тверже, чем у Вертикали. У Petzl ощутимо тверже Венто. А у Trango немного тверже, чем у Petzl.
Если ввести субъективную 10-балльную систему оценки твердости, то Вертикаль получит 2 балла, Венто 3 балла, Petzl 5 баллов, Trango 6 баллов, а Camp 8 баллов.
Что такого в твердости кулачка? Это говорит нам о том, насколько быстро станут стачиваться зубцы о веревку.
Petzl, пытаясь улучшить внешний вид и одновременно повысить ресурс, какое-то время кулачок хромировал. Но это приводило к казусам: при длительной эксплуатации (спелеология) зубья неравномерно снашивались и превращались в ножи, сильно портящие веревку. На всех рассматриваемых мною сейчас жумарах надкусывание надфилем дополнительной обработки зубьев не выявило. Возможно, впрочем, что поверхностная обработка кулачка есть у жумара Camp, что и объясняет его стойкость к надфилю.
Зубцы на кулачке
На фото сверху жумар Вертикаль, снизу Венто. Как видим, размер кулачков и их форма сильно различаются. Как и размер и форма зубцов.
При этом, на первый взгляд, кулачок Вертикаль очень похож на Petzl. Однако если взять штангенциркуль и померить все размеры относительно оси и длину рабочей поверхности с зубцами, то миллиметр там, два миллиметра здесь. чуть-чуть другой профиль.
Вертикаль не смогла реализовать длину зубцов и их количество аналогично Petzl, плюс угол атаки зубцов к веревке получился более острым. И это важно.
Что получилось? Если приложить к жумару нагрузку восходителем или работником, а потом, сняв нагрузку, медленно отвести кулачок в сторону, то прекрасно видно, как зубцы жумара поддевают оплетку и лохматят её.
На таких веревках зубцы жумара Вертикаль быстро снашиваются, и перестают держать сразу, как только веревка загрязняется. При этом, если зубцы ещё не сношены, а веревка забита снегом или обледенела, что случается в альпинизме, то жумар также проскальзывает.
Теперь посмотрим на Petzl и Trango.
Как видим, у Petzl (он лежит сверху) на рабочей поверхности кулачка множество длинных острых зубьев-игл, расположенных в «хаотичном» порядке. Это позволяет жумару цеплять любую веревку, хоть обледеневшую, хоть грязную.
Кулачок у Trango менее технологичен, чем у Petzl. Зубья имеют другую форму, их меньше и у них чуть другой угол. Вместе с тем Trango тоже неплохо держит грязные и обледенелые веревки, хотя и похуже Petzl.
Портит веревку при приложении нагрузки он тоже чуть больше, чем новый, с магазина, Petzl, хотя и в рамках разумного (субъективно, разумеется).
На канале магазина Штурм есть «замечательное» видео про жумар Kailas. Ведущий канала, упомянув, как хорошо жумар держал на грязной веревке в пещере, одновременно указывает на опасность его использования, так как жумар проскальзывает по веревке, если его наклонить под сильным углом к ней. Утверждение само по себе странное, поэтому прокомментируем зацепление и незапление на таких углах.
Когда эти три торчащих зуба стачиваются, они начинают сильно портить мягкие (и даже не очень) веревки уже при приложении нагрузки. У меня у самого есть такой Petzl.
Trango и Kailas выполняют передние зубья под другим углом к кулачку, чтобы они меньше снашивались и меньше же портили веревку.
Теперь рассмотрим жумар Camp.
Как я уже писал выше, это самый твердый кулачок из всех, плюс имеющий дополнительное защитное покрытие.
Рабочая поверхность кулачка у него по площад идентичная Petzl и Trango, при этом зубцов у него больше, чем у Trango, но меньше, чем у Petzl. В отличие от конкурентов, Camp фактически не имеет люфтов по оси кулачка, а сама конструкция такова, что требует высокого качества сборки деталей и их обработки. Это интересный момент, так как другие производители стараются как можно более удешевить и упростить процесс сборки. Petzl так и вовсе дошел до того, что качество сборки у него теперь на уровне Венто или чуть хуже.
По Camp пока нет наблюдений, как он себя ведет, будучи изношенным. А износ у него происходит медленнее всех остальных. При этом Camp хорошо работает с грязными и обледенелыми веревками, проигрывая только новому (в смысле, ещё не поношенному) Petzl.
Удобство пользования защелкой и защита пружины защелки.
Когда-то давно эталоном удобства защелки для нас был Petzl. Привычка осталась, хотя если поработать с разными жумарами подольше и сравнить их, то оказывается, что она теперь самая неудобная.
Петцелевая защелку и крепление её пружины внутри этой самой защелки, встречается у многих.
Ниже фото собственно Petzl, Вертикаль и Kailas.
Они совсем мало отличаются друг от друга.
В Венто защелка стоит от старого Grivel, с небольшими изменениями. Как ни странно, она очень удобна, так как стоит на длинном кулачке. Из-за большого рычага действия, и также широкой опорной поверхности для пальца, ею удобно пользоваться даже в толстых перчатках.
Пружина, однако, не защищена ничем. Её оттуда несложно снять, выбить или же выдавить льдом либо грязью. С другой стороны, если обращаться аккуратно, то ничего с ней не будет.
Camp поначалу кажется неудобным.
После работы с ним оказывается, что достать курок защелки можно легко любой рукой, у защелки короткий и мягкий ход, а работать удобно даже в толстых перчатках. Пружина имеет хорошую защиту и от грязи, и от механических воздействия.
Кстати, довольно удобная защелка у Edelrid (а кто-то узнает в нем и предыдущий Singing Rock).
Легкость скольжения по веревке и истирание корпуса, нижние отверстия.
Тяжелее всех толкать по веревке жумар Trango. Причем ощутимо тяжелее.
Легче всех толкать Camp. На втором месте Petzl.
Почему проигрывает Trango?
Прямое ложе для веревки, относительно высокое трение о кулачок (он не полирован), выше усилие пружины кулачка, чем у остальных. Венто, например, движется лучше только за счет другой формы кулачка и зубьев, а также более легкой пружины.
Если посмотреть сверху на Petzl, получится вот так:
Если на Camp, то вот так:
В нижней части корпуса, обращенной к пользователю, есть отверстия для вщелкивания усов, педалей и чего-нибудь ещё. Изначально, исторически, так сказать, нижних отверстий на корпусе делали два.
При работе на чистой вертикали подразумевалось, что педаль можно встегнуть не столько в отверстие, рядом с усом, сколько в карабин этого уса. При этом карабин можно было подобрать самой нужной и любимой формы.
Идея последнего столкнулась с реалиями промышленного альпинизма. Во-первых, часть верхолазов работает с двумя педалями. В смысле, не с одной сдвоенной, а с двумя одинарными. Для некоторых работ так действительно удобнее. Во-вторых, для вытягивания небольших грузов, используя жумар как зажим в простеньком полиспасте, к нему тоже, бывает, цепляют три карабина, а не два.
В итоге для жумаров, спрос на которые лежит именно в промальпе, теперь стараются делать отверстия под три карабина, с широкой горизонтальной полкой. Таков новый Singing Rock, например.
Отбойник и защита от перекусывания при высоких нагрузках
Первое, что сделали проиводители, пытаясь бороться за жизнь горе-пользователей, это ввели так называемый отбойник для кулачка.
Как видно из фото, кулачок Вертикали и Trango упирается в специальную выштамповку. Точно такая же есть на старых Петцелях.
Petzl, в конце концов, от отбойника отказался. Почему?
Сравним толщину металла:
У большинства жумаров толщина металла в районе ложа составляет порядка 4 мм. У Petzl 3 мм.
При высоких нагрузках жумар Petzl начинает гнуться, ложе и верхний загиб, куда крпится кулачок, начинают разворачиваться, после чего веревка частично заходит между кулачком и стенкой ложа, обеспечивая тем самым хоть какую-то её целостность.
Почему тогда избавились от отбойника все остальные? На защиту зубцов забили, потому что они все равно снашиваются в работе. А защиту от дурака при больших нагрузках придумать все равно невозможно. В итоге оказалось, что дешевле и проще во всех смыслах отбойник убрать.
Почему защита от дурака невозможна и отбойник не спасает? На испытаниях жумар рвут ровно вдоль веревки, за которую он зацеплен. При натяжении перил и работах с полиспастом, жумар зачастую тянут под такими углами к рабочей веревке, что не приснится и в страшном сне.
