Для чего используется почвофреза

Зачем нужна почвообрабатывающая фреза?

Ни для кого не секрет, что для получения хорошего урожая немаловажно иметь в арсенале специальную технику для обработки земли и ухода за ней: почвообрабатывающие фрезы, гребнеобразователи, дождевальные машины, тракторы, комбайны и т.д. К слову, почвообрабатывающая фреза в данном списке занимает особое место. От того, насколько рыхлой, рассыпчатой, ухоженной будет земля, зависит будущий урожай. Именно для этого и применяется вышеназванный агрегат. С чем еще он способен справиться?

Она поможет справиться с множеством проблем:

Почвообрабатывающая фреза – это культиватор, борона и плуг в одном «лице», используемая на абсолютно любой почве: как на глинистых, суглинистых, так и на легких песчаных, а также целинных или залежных землях.

Кстати, чаще всего фрезерование необходимо именно тяжелым почвам, так как обычно это клёклая, слежавшаяся земля, нуждающаяся во «встряске».

Принцип работы почвообрабатывающих фрез

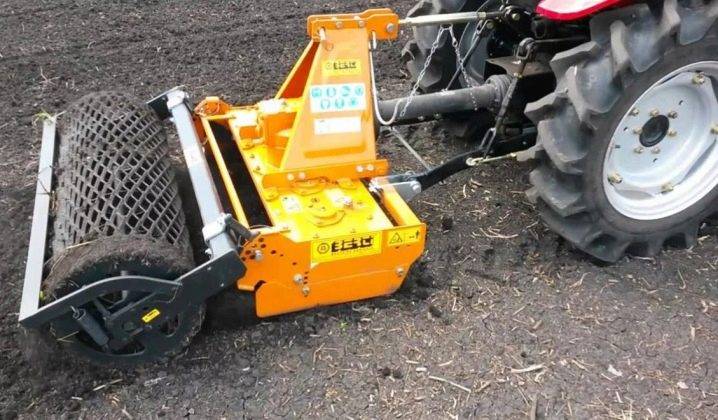

Почвофреза является прицепным устройством для трактора. Принцип ее работы заключается в том, что специальные режущие ножи измельчают почву на маленькие кусочки (до 5 см. в диаметре). Такие ножи располагаются на фрезерном барабане, который вращается вокруг своей оси. Благодаря тому, что такая конструкция довольно тяжелая, ножи под весом конструкции постепенно углубляются в почву.

На нашем сайте вы можете почитать о следующих почвофрезах:

Компания НПО «Мелиоратор» является производителями таких фрез, как:

Заказывайте у нас почвофрезы и получайте самые выгодные ценовые предложения и самые комплексные консультации. Хороших вам урожаев!

Источник

Классификация и модельный ряд навесных почвофрез для тракторов МТЗ

В советский период в условиях специфики ведения хозяйственной деятельности колхозов и совхозов, при засеве одной культурой больших площадей, подобный культиватор с роторным органом не получил широкого применения в виду высокой энергозатратности и малой производительности. Впоследствии развития фермерства, при популярном использовании фрезы в качестве обрабатывающего органа на мотоблоках, результаты обработки породили спрос на подобные землеобрабатывающие машины для распространённого в хозяйствах трактора Беларус МТЗ 82(80). Для широкого представления в статье описаны характер обработки земли данным агрегатом и его преимущества, а также уделено внимание модельному ряду почвофрез предлагаемых отечественными и импортными производителями.

Принцип работы и виды культиваторов с фрезой

Повышенный интерес к орудиям с почвофрезой обусловлена возможностью получить высокое качество обработки почвы за один проход рабочего органа агрегата. Особенно популярны культиваторы данного типа при обработке небольших земельных участков под посадку овощных культур. Работа машины заключается в динамичном рыхлении почвы вращением активного органа, оборудованного ножами-рыхлителями.

Устройство почвофрезы

Несущую конструкцию представляет собой прямоугольная рама из металлического бруса с навесным трёхточечным устройством под заднюю навеску трактора. С левой и правой стороны рамы прикреплены вертикальные стойки, в нижних опорах которых на подшипниках вращается активный орган. Непосредственно фреза представляет собой трубчатый вал с шарнирно закреплёнными на нём ножами. Привод культиватора осуществляется от независимого ВОМ трактора. Вращательный момент на фрезу распределяется редуктором в составе культиватора через цепные или зубчатые передачи. Задний отбойный брус в составе конструкции позволяет повысить степень крошения комьев грунта. Его положением регулируется степень измельчения. Для предотвращения поломок механизма при возникновении недопустимых нагрузок в состав конструкции привода установлена предохранительная муфта. Регулировка заглубления осуществляется установкой положения уровня опорных колёс или башмаков. Для хорошего заглубления некоторые модели оборудуются одной или двумя мощными стрельчатыми лапами, прикреплёнными своими стойками к переднему брусу рамы культиватора.

Преимущества фрезы

Активная вращающаяся фреза культиватора вместе с идеальным рыхлением обеспечивает выравнивание поверхности, эффективное влагозадержание в почве, измельчение корневой системы сорняков и пожнивных остатков предшествующей культуры.

Усиленные модели почвофрез используют, при отсутствии камней, для первичной обработки целины. Для эффективного измельчения дёрна и предотвращения перегрузок на механизмы устройства культивирование проводят на малой скорости при высоких оборотах ВОМ трактора.

Разновидности культиваторов с фрезой

Кроме конструктивных отличий в способе привода устройства, основополагающим является конструкция фрезы и форма ножей, определяющих характер обработки с выполнением агротехнических требований и способностью работать в особых условиях.

По характеру обработки почвы активные органы подразделяются на:

По назначению фрезы подразделяются:

Модели культиваторов для МТЗ 82 с почвофрезой отечественного производства

На сегодняшний день для трактора МТЗ 82(80) на рынке сельхозтехники представлен ряд моделей культиваторов-фрез с шириной захвата от 1.4 до 3 м. и глубиной обработки до 30 см.

Почвофрезы ПН 01, ПН 03, ПН 07

Одним из производителей данной почвообрабатывающей техники является НПО «Мелиаратор». Научно производственное объединение специализируется на внедрении научных разработок в области сварочных технологий и использовании сталей высокой прочности. Конструкцию моделей компания проектирует на анализе опыта практиков и усовершенствовании существующих моделей отечественных и зарубежных производителей.

На сейчас в линейку культиваторов с фрезой компании входят три версии навесных почвообрабатывающих устройств с приводом от независимого ВОМ трактора на скорости 540 об/мин.

Фреза ПН-01 имеет три версии с соответствующими рабочими захватами. Благодаря усиленной конструкции применяется для основной и дополнительной обработки почв, включая и тяжёлые суглинки. В конструкцию входит итальянский усиленный редуктор. Ножи из высокопрочной стали изготовленные методом ковки, широкое лезвие ножа эффективно измельчает комья грунта и качественно формирует семенное ложе. Фреза имеет спиральное расположение ножей, что уменьшает нагрузку на ВОМ трактора. Боковая передача цепная в масляной ванной, проверка уровня масла в боковом картере производится с помощью оборудованного глазка. Глубина обработки устанавливается положением боковых опорных полозьев. Задний щиток культиватора подпружиненый.

Модель ПН 03 имеет четыре версии с шириной захвата от 2 до 3 м. Особенностью модели является четырёхступенчатая коробка передач, в составе культиватора, для регулировки скорости вращения фрезы в пределах 152-250 об/мин., боковой редуктор – зубатый в масляной ванной. Дополнительно культиватор оборудован выравнивающим катком.

ПН 07 отличается высокой скоростью вращения фрезы с регулировкой частоты в диапазонах 308 и 348 об/мин. Культиватор оснащён тяжёлым зубчатым катком. Обработка данным культиватором позволяет сохранить максимальное количество влаги в почве.

А также на рынке данной обрабатывающей техники свои разработки для трактора Беларус представили следующие отечественные производители:

Навесные почвофрезы импортного производства для МТЗ

Импортное оборудование для обработки почвы фрезой широко представлено на российском рынке. Модельный ряд представляет спектр оборудования с возможностью подбора под трактор любой мощности линейки МТЗ. В условиях конкурентной борьбы производители стараются привлечь потребителя разнообразием функциональных качеств, внедрением инновационных конструктивных решений и использованием износостойких материалов в конструкции.

Почвофрезы производства КНР для тракторов МТЗ 82

Китайские культиваторы представлены на рынке рядом моделей, имеют спектр ширины захвата от 1.25 м до 2,2 м. В своих характеристиках отличаются глубиной обработки не больше 22 см. По характеру работы фрезы и форме ножей могут подразделяться: для работ на ухоженных распаханных площадях, для обработки полей с крупностеблевым предшественником, для работ на задернелых не распаханных участках и полей с тяжёлым составом почвы.

Кроме описанных моделей китайские производители представляют большой ассортимент моделей для маломощных тракторов с мощностью до 30 л.с и мотоблоков.

Представим технические параметры некоторых моделей культиваторов с фрезой для МТЗ 82(80)

Фрезы марок Wirax и Аkpil отличаются прямым размещением редуктора на оси вращения фрезы без дополнительной приводной трансмиссии.

Польские компании представляют версии лёгких культиваторов с шириной захвата от 1.2 до 2.2 м. Машины предназначены для предпосевной обработки распаханных участков с возможностью частичного измельчения пожнивных остатков.

Индийский производитель Swan Agro

Компания специализируется на производстве почвообрабатывающей техники. Для тракторов МТЗ всех типов мощности предлагает почвофрезы с шириной обработки от 1.25 до 3.25 м и глубиной обработки от 10 до 18 см. Культиваторы имеют надёжную конструкцию редуктора и шестерёнчатую боковую трансмиссию. В зависимости от характера обработки рыхлительный орган может быть оборудован С-образными и L-образными ножами.

Компания представляет почвофрезы в четырёх модельных сериях:

Итальянские производители почвобрабатывающих фрез Falk, Agri World и Breviglieri

Компания Agri World специализируется на производстве тяжёлых обрабатывающих фрез для тракторов с мощностью от 60 до 400 л.с. Конструкция и рабочие органы культиватора предназначены для работ на каменистых почвах, при обработке участков поросших древесной порослью и наличием пней. Оборудование обеспечивает измельчение и рыхление с глубиной обработки от 20 до 70 см.

Почвофрезы компании Kuhn

Французcкие фрезы в своём составе имеют надёжный редуктор DUPLEX. Культиватор дополнительно оснащается трубчатым зубчатым катком Cege. В зависимости от комплектации рабочий орган оборудуется геликоидальными, спиралевидными или угольными ножами. Глубина обработки регулируется положением опорных колёс или полозьев комплектуемых по выбору покупателя.

Почвофрезы фирмы Niubo

Испанский производитель сельхозоборудования Niubo предлагает на российском рынке через дилерскую сеть почвофрезы для тракторов мощностью от 25 до 150 л.с с шириной захвата от 1.3 до 3.2 м. Оборудование компании отличается надёжностью конструкции эффективностью работы активного органа, высокой степенью износостойкости ножей для всех типов почв. Дополнительно фрезы могут оборудоваться гидроподъёмными задними катками.

Турецкий производитель почвофрез Agrolead

Компания производит культиваторы с захватом от 1.4 до 2.5 м. Оборудование оснащено мощными дугообразными ножами предназначенными для работ в садах и виноградниках с одновременным мульчированием и заделкой органических удобрений. Навесное устройство культиватора имеет возможность смещается от центра оси движения в сторону для проведения обработки под кронами деревьев и межствольном пространстве. В состав трансмиссии культиваторов могут входить коробки передач для изменения частоты вращения ротора. Для выравнивания обработанной поверхности культиваторы оснащаются катками.

Подбор культиватора

При выборе модели фрезы рекомендуется комплексно оценить оборудование, обращая внимание на следующие факторы:

Изучение выше перечисленных критериев помогут подойти к объективной оценке соотношения цены-качества, функциональности оборудования в эксплуатации и как следствие к правильному выбору модели.

Источник

Что такое почвофреза и зачем она нужна в хозяйстве?

Урожайность сельскохозяйственных культур во многом зависит от качества подготовки почв к их посеву или посадке. Весенние предпосевные работы обычно включают в себя процессы вспашки, боронования и культивации земель. Чтобы их выполнить, обычная техника должна пройти по полю, как минимум, 3 раза, и потратить соответствующее количество топлива. С появлением в арсенале владельцев минитракторов навесных почвообрабатывающих фрез, стало возможным решать все перечисленные задачи одним проходом участка. В результате ‒ тройная экономия времени, топлива и моторесурса.

Для справки: почвофреза ‒ один из видов навесного оборудования для тракторов, предназначенный для комплексной предпосевной обработки почв путем одновременной вспашки и рыхления. При выполнении этих операций вращающиеся ножи агрегата подрезают корни и измельчают остатки прошлогодних культур, или с тем же успехом превращают в биомассу и смешивают с землей растительность на целинных и временно заброшенных участках земли.

Кому и зачем нужна почвообрабатывающая фреза?

Навесной агрегат, способный обрабатывать земли любой степени уплотнения, и эффективно готовить их к посадке однолетних и многолетних культур, одновременно уничтожая сорную растительность, стал незаменимым помощником фермеров и всех, кто работает на своих приусадебных участках. Почвофреза объединила в себе функции бороны, плуга и культиватора, способна качественно выравнивать почву и выполнять окучивание. Применяя почвообрабатывающие фрезы при производстве полевых работ, частные производители сельхозпродукции получили возможность работать с меньшими трудозатратами.

Особенности конструкции и характеристики почвофрез

Технические возможности и эффективность использования данного вида навесного оборудования определяются особенностями конструкции и качеством применяемых при его сборке комплектующих. Существует множество вариантов конструктивного исполнения почвофрез, но практически все из них включают в себя определенный набор деталей и узлов. Это:

Качество обработки почвы во многом зависит от формы, количества и глубины погружения в неё ножей почвофрезы, а также от режима вращения вала и силовых возможностей приводного механизма. В паспорте агрегата производитель указывает основные технические характеристики почвообрабатывающих фрез, которые нужно учитывать при их выборе и покупке. Наиболее важными являются следующие данные:

Эксплуатационные возможности почвофрез определяются размерами участка земли, на которых они показывают себя с максимальной эффективностью. Обычно рекомендованная производителем площадь обрабатываемых земель составляет от 5 до 10 гектаров.

Особенности эксплуатации

Качественно изготовленная почвофреза при правильном применении способна прослужить не менее 10 лет. Значительно продлить этот срок можно, если не пренебрегать предписанными процедурами ежемесячных и сезонных технических обслуживаний, и точно следовать инструкциям производителей по эксплуатации:

Соблюдая эти несложные рекомендации, владелец почвофрезы сможет не допустить преждевременного выхода из строя и значительно продлить срок её эксплуатации. На нашем сайте почвофрезу купить можно с гарантией качества и по минимальной цене в Самаре и области.

Источник

Вспашка трактором с фрезой

Вспашка огорода трактором с фрезой – метод обработки участков с неплотным комом земли с дроблением его практически в труху, что позволяет проводить посев и посадку сельхозкультур сразу же после обработки почвы. Именно это отличает фрезерование от обычной вспашки, после которой необходима дополнительная культивация.

Вспашка и фрезерование: плюсы и минусы

Выбирая между вспашкой земли трактором с фрезой и классической обработкой плугом, земледельцы учитывают преимущества и недостатки каждого способа.

Использование плуга

Обработка сельхозугодий плугом – способ возделывания земли с полным переворачиванием ее верхнего слоя. Ее проводят дважды в год: весной и осенью. Вспашка плугом считается обязательной процедурой перед посевной.

Недостаток только один — поэтапная подготовка почвы из-за образования крупных комьев земли в результате полного переворачивания ее верхнего слоя.

Фрезерование

Вспашка земли трактором с фрезой происходит с неполным переворачиванием верхнего слоя, поэтому многие такой способ обработки почвы сравнивают с ручной культивацией.

Небольшие хозяйства с регулярным возделыванием грунта предпочитают именно фрезерование. Владельцы огородов также отдают предпочтение вспашке мини-трактором с фрезой, которая стоит значительно меньше, чем работа плугом. Крупные агрокомплексы чередуют вспашку и фрезерование осенью и весной соответственно.

Применение оборудования

Почвообрабатывающие фрезы используют не только для вспашки земли трактором. Они качественно рыхлят грунт в мелкую крошку, заделывают остатки растений, вносят минеральные удобрения. Сферы использования:

Фрезерование проводят на почвах всех типов, но чаще всего этот способ обработки используют на суглинках, чтобы качественно измельчать слежавшийся грунт. При работе на целине используют комбинированный метод в сочетании с плугом.

Принцип работы почвообразующего оборудования несложен: режущие ножи, расположенные на вращающемся вокруг собственной оси фрезерном барабане, крошат землю на мелкие кусочки. Заглубление ножей происходит под весом конструкции.

Требования к почвообрабатывающим фрезам для трактора

Конструкция данного вида оборудования для вспашки земли трактором очень проста. Его основные узлы:

ГОСТом 28516-90 определены требования к сельхозоборудованию данного типа:

Пахать землю трактором с фрезой допустимо при уклоне не более 8% на открытой местности и до 12% в садах и виноградниках.

Требования техники безопасности предполагают дополнение фрез быстро соединяющим или полуавтоматическим механизмом сцепки с трактором. Его размер должен соответствовать ГОСТу 25942. Общая конструкция фрезы обязательно должна быть с функцией регулировки частоты вращения. Все крепежные детали и ножи изготавливаются только из антикоррозийной стали с классом прочности, установленным ГОСТом 25942. В соединениях и уплотнениях недопустимо подтекание смазки.

Разновидности фрез

По принципу обработки почвы фрезы бывают:

По назначению фрез выделяют:

Выбирая фрезу для вспашки трактором, обращают внимание на следующие моменты:

Источник

Характеристики фрез для мини-трактора и советы по их выбору

Конструкция, особенности работы почвофрезы

Работают разные модели фрезы по одинаковому принципу. Вал с режущими пластинами вращается, в результате пластины поднимают верхний слой плодородного грунта, то же самое происходит, когда человек копает почву обыкновенной лопатой. Конструкция почвофрезы позволяет ускорять в несколько раз и сделать механизированным данный процесс.

Чтобы привести вал в движение, работает дизельный двигатель минитрактора, который передает механическое усилие на специальный редуктор, установленный на корпусе фрезы. Посредством редуктора начинает вращаться вал с ножами, a благодаря регулировке мощности редуктора, человек ускоряет или замедляет вращение вала.

Опорными колесами настраивается глубина, на которую ножи фрезы будут углубляться в землю. А рама этого устройства необходима, чтобы соединять оборудование с минитрактором. Благодаря защитному металлическому кожуху, который располагается сверху ножей и вала, рабочие механизмы защищаются от грязи, пыли и других загрязнений.

Фреза для минитрактора своими руками

Так как почвенная фреза представляет собой простую конструкцию, ее можно изготовить самостоятельно, в домашних условиях.

Чтобы собрать данное устройство, потребуются следующие инструменты:

Первым делом производится металлическая рама. Чтобы изготовить ее, потребуется либо железная труба, либо металлический швеллер, диаметр трубы должен составлять минимум 40 мм, а толщина швеллера – 5 миллиметров и больше.

Выбранный материал разрезается на 4 отрезка, получившиеся части сваривают друг с другом с помощью сварочного аппарата. По ширине получившаяся рама может быть от 50 до 150 см, в зависимости от мощности небольшого трактора.

Во время создания металлической рамы предусматривают места, где будут устанавливаться опорные колеса. Они должны монтироваться, таким образом, чтоб была возможность регулировать расстояние каркаса фрезы до земли.

После закрепления рамы и установки колес, закрепляется вал к раме на расстоянии 30-50 сантиметров от земли, в зависимости от длины фрезерных ножей.

Чтобы передавать тяговое усилие, металлический вал через редуктор соединяют с валом отбора мощности трактора. Вал обязательно закрепляют на сварную раму через подшипники и втулки.

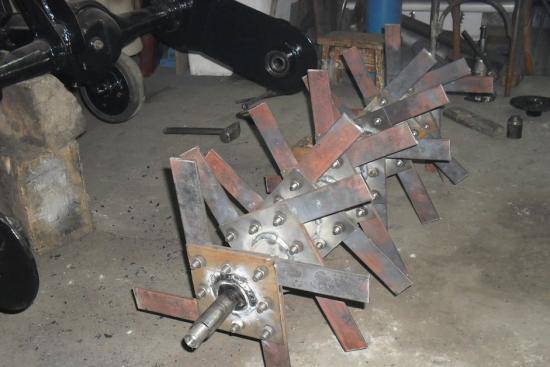

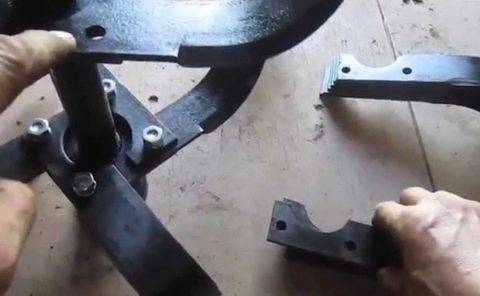

Ножи производят из полосок металла, толщина которого составляет 10-12 миллиметров. Специалисты рекомендуют применять только высокопрочную инструментальную сталь для изготовления металлических ножей, ведь именно они будут испытывать основную нагрузку. В зависимости от ширины вала, используют подходящее количество ножей.

К примеру, для устройства шириной 120 см берется четыре элемента, на которых установлено три ножки. Обязательно каждая ножка на конце изгибается под углом 70-90 градусов, эти изгибы будут рыхлить грунт. Ножи закрепляют к валу через резьбовые соединения. Все конструктивные элементы, которые будут тереться друг об друга, обязательно смазывают маслом или солидолом.

Предлагаем посмотреть интересное видео о том, как изготавливается фреза для минитрактора своими руками:

Какие почвофрезы бывают

Фрезы, несмотря на схожесть принципа работы, могут отличаться по ряду параметров. Значительно варьирует количество ножей и их форма. Более сложная форма режущих деталей, как правило, повышает эффективность всего агрегата, особенно на залежных участках. Фрезы по форме ножей можно разделить на два типа.

Чаще всего в продаже встречаются фрезы с саблевидными ножами. Такое устройство наиболее универсально. Фреза легко обрабатывает даже каменистый грунт. Эти ножи, в свою очередь, делятся на три группы в зависимости от формы и соответственно применения.

Правильно (в зависимости от характеристик грунта) подобранные ножи позволят продлить срок службы агрегата. Другой вариант формы ножей — так называемые гусиные лапки. Эта форма ножей позволяет осуществлять обработку засоренной сорняками почвы, уничтожая нежелательную растительность. Такой фрезой можно «поднимать» целинную почву. Однако в отличие от предыдущего типа, такая фреза испытывает большие нагрузки и чаще нуждается в ремонте. Приобретая этот, на самом деле, очень эффективный агрегат, нужно заранее купить запчасти, прежде всего сами ножи, а также подшипники, принимающие на себя большую часть нагрузки.

Довольно экзотическим выглядит вертикальная почвофреза. Общий план конструкции ее мало отличается от обычных горизонтальных машин, но усилие через редуктор передается не на один общий горизонтальный барабан с ножами, а на ряд отдельно вращающихся вертикальных насадок. Аппарат эффективен при поверхностном рыхлении почвы, а также он неплохо уничтожает сорняки, но глубокой обработки почвы обеспечить не может.

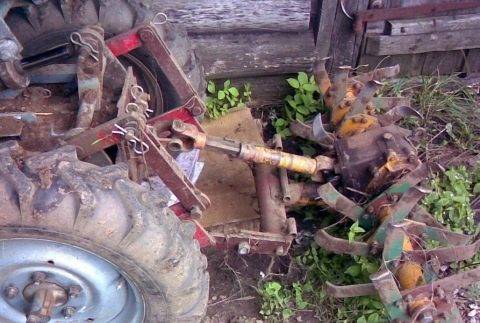

Самодельная фреза на минитрактор своими руками из моста Волги

Используя мост от автомобиля Волга, изготавливают почвенную фрезу для небольшого трактора, к примеру, Т-40. Ширина фрезерной установки составляет 180 см. Вначале изготавливается рама из металлических уголков или квадратов, размер рамы составляет 180х60 сантиметров, на эту раму будет устанавливаться база фрезы.

Рама сваривается на ровной плоскости, чтобы не было перекосов, после чего с моста Волги убирают шайбу и подшипник

Мост режется болгаркой на длину рамы, разрезать важно под прямым углом

Мост устанавливают сверху рамы, а режущая часть фрезы с ножами монтируется внизу рамы, ножи закрепляют на металлическую трубу-ось, которая устанавливается через подшипники и закрепляется при помощи пластины к раме.

Самодельные фрезы

Несмотря на относительную доступность промышленных почвофрез, на российских просторах самодельные агрегаты далеко не редкость. Решиться на такое техническое творчество толкает не только экономия. Иногда мастер пытается создать не просто дешевый, а и наиболее удобный именно для него механизм. Чтобы взяться за такое непростое дело, нужны определенные технические навыки, а если их нет, лучше отказаться сразу, а не проходить череду опасных неудач. Почвофреза – активный сельскохозяйственный механизм и качество ее узлов – это залог безопасности, о которой нельзя забывать ни в коем случае.

Если все же решение приступить к самостоятельному изготовлению непреклонно, лучше позаботиться заранее о подготовке как можно большего числа узлов (вал, редуктор, шестерни и прочее) от подходящих по функциям и размерам механизмов. Ножи самодельной машины настоящие умельцы также предпочитают изготавливать самостоятельно. Неплохой результат можно получить, взяв в качестве исходного материала рессору от автомобиля.

О том, как сделать самодельную фрезу для мини-трактора, смотрите в следующем видео.

Приобретаем китайскую почвофрезу для трактора

Практически всегда положительное решение купить почвофрезу 1GN-180 принимается на основе ее невысокой цены, а уже дополнительными стимулами при выборе служат:

— нормальное качество этого навесного оборудования;

— простота обслуживания всего механизма;

Действительно, эти преимущества существуют на самом деле и проверены нашими полями.

Однако, все же стоит обратить свое внимание на важные технические стороны, убедиться, что почвофреза фабрично изготовлена в КНР, сравнить отличия китайских почвофрез от европейских, японских и отечественных производителей!

1) Комплектуются длинным карданным валом в «чехле»;

2) Шлицевое соединение с ВОМ китайских минитракторов;

3) Размерность ножей почвофрез меньше в длину / толщину;

4) Отгружаются в разобранном виде;

5) Редуктор фрезы 1GN-180 не имеет бокового смещения;

Конечно, мы знаем, как адаптировать такую почвенную фрезу с тракторами Т-40 или на МТЗ-82.

Виды фрез для обработки грунта

Несмотря на свою универсальность, все имеющиеся в продаже фрезы для тракторов делятся между собой по своему предназначению.

По этому фактору оборудования может быть следующих видов:

Все перечисленные виды фрезы показывают самую большую производительность в тех, или иных областях эксплуатации. Их конструкции рассчитаны таким образом, чтобы выдерживать наиболее высокие нагрузки в самых сложных погодных условиях.

Описание

Данный вид навесного оборудования достаточно хорошо распространен на отечественном сельскохозяйственном рынке. Преимущественно, это российские и белорусские агрегаты, сделанные в соответствии с отечественными стандартами качества.

ФР-00010

Описание модельного ряда хотелось бы начать с ФР-00010, изготавливаемом на Минском тракторном заводе. Понятно, что предназначается она для минитракторов МТЗ, но может агрегатироваться и другими моделями, имеющими схожую систему присоединения навесного оборудования, например Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

ФР-00010

Данное устройство может быть использовано не только на легких грунтах, но и на довольно тяжелых участках почвы. Разрешается использование данной фрезы на склонах, наклон которых не превышает десять градусов.

Данная фреза на минитрактор, цена которой будет составлять порядка 24 тысяч рублей, предназначена для предварительной подготовки земельного участка для его дальнейшего использования.

Подробнее о работе фрезы ФР-00010 смотрите на видео:

ФНМ-1 также производится в Белоруссии, что и предыдущая модель. Используется она на самых различных типах грунта, но не допускается применение на излишне наклоненных поверхностях (до десяти градусов).

1 GQN-125

1 GQN-125 является довольно мощной моделью, поэтому у нее есть определенные требования к минитрактору, вернее, к его мощности. Номинально, она должна составлять от 24 до 30 л.с. Применяться она может на самых различных участках земли, от легких до тяжелых грунтов.

GQN 125

Стоимость данной фрезы составляет порядка 32 тысяч рублей. Кроме того, это не единственный представитель данной линейки. Кроме него, есть достаточно много моделей, отличающихся между собой шириной полосы, которую они обрабатывают. В данном случае, порядковый номер будет идентичен данной ширине.

Как сделать самому

Безусловно, покупка готовой фрезы это наиболее простое и понятное действие, которое себя полностью оправдывает. Однако, многие задаются вопросом – как сделать фрезу к минитрактору своими руками? Причиной подобного интереса является, как всегда, цена готового устройства.

Стартовая цена начинается с 12 тысяч рублей за почвенную фрезу, что и наталкивает людей на подобные размышления.

В принципе, данная задумка вполне легко исполнима, ведь устройство фрезы не такое сложное. Для этого нам понадобится довольно стандартный набор инструментария:

Удостоверившись, что все необходимое есть у вас в наличии, можно приступать к предварительной подготовке. Фреза для минитрактора своими руками, чертежи которой представлены ниже, представляют собой достаточно типовую конструкцию, поэтому не нужно придумывать велосипед, изобретая что-то новое.

Достаточно лишь следовать тем техническим советам и параметрам, необходимым для сборки качественного устройства.

Чертеж 1

Итак, рассмотрим подробный алгоритм наших действий:

Начинается всё, естественно, с изготовления опорной рамы устройства. Для этих целей нам понадобится труба из металла диаметром порядка 4 см, либо швеллеры.

Рама

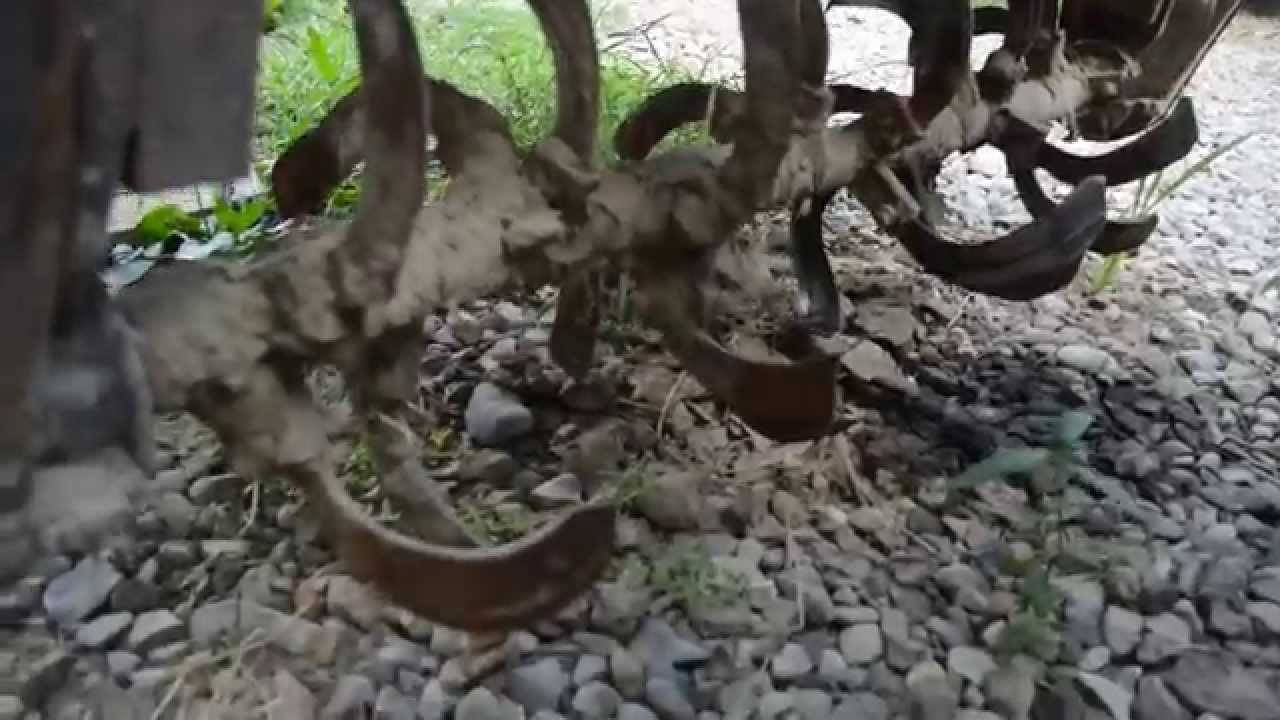

Типы лезвий

самым прочным вариантом является долотовидный, он может использоваться на каменистых, плотных и сложных участках;
серповидные отличаются универсальностью в применении, единственное ограничение заключается в том, что они не могут эксплуатироваться на грунте с каменистыми отложениями;
стандартные ножи подходят как для тяжелой, так и легкой почвы, важно чтобы она отличалась отсутствием большого количества камней и засорения.

Принцип работы и виды культиваторов с фрезой

Повышенный интерес к орудиям с почвофрезой обусловлена возможностью получить высокое качество обработки почвы за один проход рабочего органа агрегата. Особенно популярны культиваторы данного типа при обработке небольших земельных участков под посадку овощных культур. Работа машины заключается в динамичном рыхлении почвы вращением активного органа, оборудованного ножами-рыхлителями.

Устройство почвофрезы

Несущую конструкцию представляет собой прямоугольная рама из металлического бруса с навесным трёхточечным устройством под заднюю навеску трактора. С левой и правой стороны рамы прикреплены вертикальные стойки, в нижних опорах которых на подшипниках вращается активный орган. Непосредственно фреза представляет собой трубчатый вал с шарнирно закреплёнными на нём ножами. Привод культиватора осуществляется от независимого ВОМ трактора. Вращательный момент на фрезу распределяется редуктором в составе культиватора через цепные или зубчатые передачи. Задний отбойный брус в составе конструкции позволяет повысить степень крошения комьев грунта. Его положением регулируется степень измельчения грунта. Для предотвращения поломок механизма при возникновении недопустимых нагрузок в состав конструкции привода установлена предохранительная муфта. Регулировка заглубления осуществляется установкой положения уровня опорных колёс или башмаков. Для хорошего заглубления некоторые модели оборудуются одной или двумя мощными стрельчатыми лапами, прикреплёнными своими стойками к переднему брусу рамы культиватора.

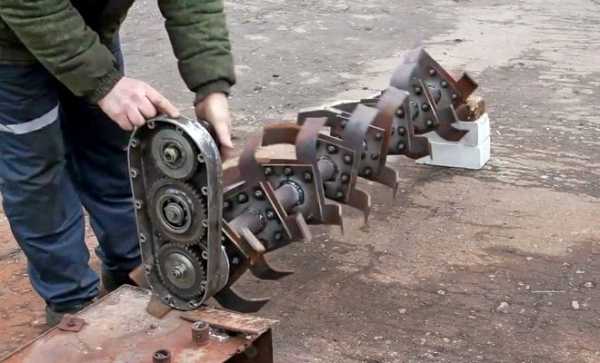

Шестерёнчатая боковая трансмиссия почвофрезы

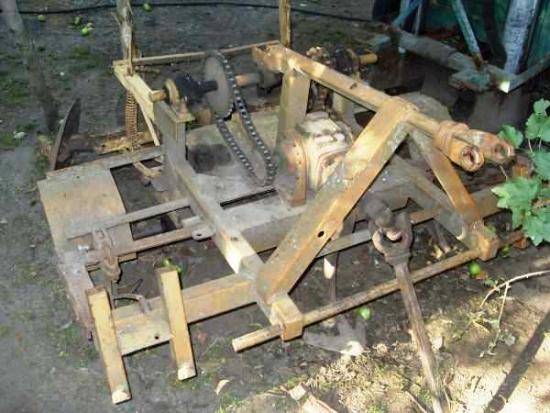

Цепной привод почвофрезы

Преимущества фрезы

Активная вращающаяся фреза культиватора вместе с идеальным рыхлением обеспечивает выравнивание поверхности, эффективное влагозадержание в почве, измельчение корневой системы сорняков и пожнивных остатков предшествующей культуры.

Разновидности культиваторов с фрезой

Кроме конструктивных отличий в способе привода устройства, основополагающим является конструкция фрезы и форма ножей, определяющих характер обработки с выполнением агротехнических требований и способностью работать в особых условиях.

По характеру обработки почвы активные органы подразделяются на:

По назначению фрезы подразделяются:

Как изготовляется самодельная фреза из моста

В качестве основы берется мост от любой легковой машины.

С моста обрезают все лишние элементы, которые не будут задействованы в устройстве фрезы. Мост устанавливается на металлическую раму, которая вручную сваривается из металлических труб или швеллеров, рама должна располагаться на двух колесах таким образом, чтобы мост находился на высоте 30-70 сантиметров от поверхности земли.

Чтобы закрепить фрезерный вал, необходимо сделать металлические самодельные щеки из железа, толщина металла используется от 8 до 12 миллиметров.

Для изготовления вала фрезы берется толстостенная труба, ее диаметр составляет около 50-60 миллиметров. К фрезерному валу приваривают несколько сегментов, от 5 до 10 штук, на концы которых привариваются ножи, например, «гусиные лапки».

На вал и на мост устанавливают с обеих сторон по 2 звездочки, количество зубьев которых составляет от 18 до 28, на звездочки одевают две цепи с обеих сторон моста и вала, шаг цепи должен соответствовать шагу зубьев на звездочках.

Вал фрезы закрепляется к мосту с помощью металлической пластины, толщиной около 10 мм. Поверх звездочек с цепями надевают защитный металлический кожух. Цепи обязательно промазывают солидолом.

Как сделать почвофрезу своими руками

Сборка фрезы для минитрактора начинается со сборки деталей, комплектующих и инструмента. Из инструментов понадобятся гаечные ключи, сварочный аппарат, болгарка для резки и обработки металла. Материалы сборки – листовой металл для изготовления режущих элементов, редуктор с шестернями для передачи крутящего момента с колёс на рабочие элементы, болты и гайки, а также электроды для сварочного аппарата. Добавим сюда колёса и два вала – один для фрез, другой – для самих колёс

В качестве опорной рамы для фрезы выступает труба или швеллер диаметром/шириной 40 мм. На них крепятся два вала – основной и с колёсами. Крепление осуществляется с помощью втулок, оснащённых подшипниками – оба вала должны свободно вращаться на своей оси. Валы соединяются между собой с помощью шестерёнчатого редуктора.

Виды фрез

Почвообрабатывающие ротоваторы в зависимости от способа крепления к трактору делятся на навесные и прицепные. Последние, в свою очередь, бывают с собственным мотором или с приводом от ВОМ.

Лезвия подбирают по типу почвы:

В зависимости от цели использования оборудование делится на группы:

Приспособления для резки земли по принципу вращения лезвий на валу делятся на горизонтальные и вертикальные. Первые используют для обработки полей под сельхозугодья и для распашки целинных земель. Грунт после них становится более рассыпчатым и мягким, что способствует правильному формированию корнеплодов. Несмотря на свою популярность у фермеров, горизонтальные резки имеют недостатки: лезвия разрубают корни сорняков в горизонтальной плоскости, что способствует их быстрому разрастанию.

Вертикальные фрезы на трактор не перемешивают слои почвы, а поэтому подходят для обработки грунта под растения с прорастающими вглубь корнями. Это позволяет повысить урожайность на 10-15%. Их минус – ограниченное применение. Например, они не подходят для внесения удобрений, для рыхления земли после остистых частей растений. Также их не рекомендуют использовать на глинистых и серых лесных почвах, которые после обработки берутся крупными комками.

Функции

Трактор, оснащенный фрезой, сочетающей в себе свойства культиватора и плуга, позволяет быстро и с минимальными временными затратами решить все задачи, связанные с обработкой грунта. Без этого помощника не обойтись на участках, засаженных грубостебельными растениями, а также отличающихся заплывающей, сложной почвой. Этим функционал фрез не ограничивается, они обеспечивают внесение удобрений всех видов, разравнивают поверхность, перемешивают слои грунта, удаляют сорняки и одновременно измельчают растительность. Приборы незаменимы в улучшении лугов и пастбищ, обработке сложных пластов почв.
