Ethernet что это такое

Технология сети Ethernet

Что такое Ethernet?

Архитектура сетевой технологии Ethernet фактически объединяет целый набор стандартов, имеющих как общие черты, так и отличия.

Технология Ethernet была разработана вместе со многими первыми проектами корпорации Xerox PARC. Общепринято считать, что Ethernet был изобретён 22 мая 1973 года, когда Роберт Меткалф составил докладную записку для главы PARC о потенциале технологии Ethernet. Но законное право на технологию Меткалф получил через несколько лет. В 1976 году он и его ассистент Дэвид Боггс издали брошюру под названием «Ethernet: Distributed Packet Switching For Local Computer Networks». Меткалф ушёл из Xerox в 1979 году и основал компанию 3Com для продвижения компьютеров и локальных вычислительных сетей. Ему удалось убедить DEC, Intel и Xerox работать совместно и разработать стандарт Ethernet (DIX). Впервые этот стандарт был опубликован 30 сентября 1980 года.

Дальнейшее развитие технологии EtherNet:

MAC адрес

На уровне MAC, который обеспечивает доступ к среде и передаче кадра, для идентификации сетевых интерфейсов узлов сети используются регламентированные стандартом уникальные 6-байтовые адреса, называемые MAC-адресами. Обычно MAC-адрес записывается в виде шести пар шестнадцатеричных цифр, разделенных тире или двоеточиями, например 00-29-5E-3C-5B-88. Каждый сетевой адаптер имеет MAC-адрес.

Структура MAC-адреса Ethernet

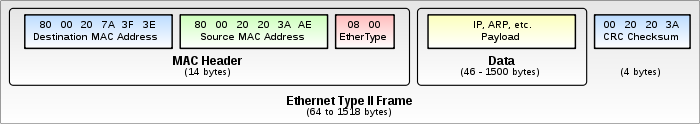

Формат кадра технологии EtherNet

В сетях Ethernet существует 4 типа фреймов (кадров):

На практике в оборудовании EtherNet используется только один формат кадра, а именно кадр EtherNet DIX, который иногда называют кадром EtherNet II по номеру последнего стандарта DIX.

Кадр EtherNet DIX (II) не отражает разделения канального уровня EtherNet на уровень MAC и уровень LLC: его поля поддерживают функции обоих уровней, например интерфейсные функции поля T относятся у функциям уровня LLC, в то время как все остальные поля поддерживают функции уровня MAC.

Рассмотрим формат кадра EtherNet II на примере перехваченного пакета с помощью сетевого анализатора Wireshark

Обратите внимание, что так как MAC адрес состоит из кода производителя и номера интерфейса, то сетевой анализатор сразу преобразует код производителя в название фирмы-изготовителя.

Таким образом в технологии EtherNet в качестве адреса назначения и адреса получателя выступают MAC адреса.

Стандарты технологии Ethernet

Физические спецификации технологии Ethernet включают следующие среды передачи данных.

10Base-5

Правила «5-4-3» для коаксиальных сетей:

Стандарт сетей на коаксиальном кабеле разрешает использование в сети не более 4 повторителей и, соответственно, не более 5 сегментов кабеля. При максимальной длине сегмента кабеля в 500 м это дает максимальную длину сети в 500*5=2500 м. Только 3 сегмента из 5 могут быть нагруженными, то есть такими, к которым подключаются конечные узлы. Между нагруженными сегментами должны быть не нагруженные сегменты.

10Base-2

Кабель используется как моноканал для всех станций, максимальная длина сегмента 185 м. Для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор.

Также используется правило 5-4-3.

10Base-T

10Base-F

Функционально сеть Ethernet на оптическом кабеле состоит из тех же элементов, что и сеть стандарта 10Base-T

Стандарт FOIRL (Fiber Optic Inter-Repeater Link) первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet. Мах длина сегмента 1000м, мах число хабов 4, при общей длине сети не более 2500 м.

Стандарт 10Base-FB предназначен только для соединения повторителей. Конечные узлы не могут использовать этот стандарт для присоединения к портам концентратора. Мах число хабов 5, мах длина одного сегмента 2000 м и максимальной длине сети 2740 м.

Таблица. Параметры спецификаций физического уровня для стандарта Ethernet

При рассмотрении правила «5-4-3» или «4-х хабов», в случае появления на пути распространения по кабелям воображаемого сигнала устройства типа «свич», расчет топологических ограничений начинается с нуля.

Пропускная способность сети Ethernet

Пропускная способность оценивается через количество кадров либо количество байт данных, передаваемых по сети за единицу времени. Если в сети не происходят коллизии, максимальная скорость передачи кадров минимального размера(64 байта) составляет 14881 кадров в секунду. При этом полезная пропускная способность для кадров Ethernet II – 5.48 Мбит/с.

Максимальная скорость передачи кадров максимального размера (1500 байт) составляет 813 кадров в секунду. Полезная пропускная способность при этом составит 9.76 Мбит/с.

Источник

Технология Ethernet — самая популярная для создания компьютерных сетей

Ethernet — это самая популярная технология для создания проводных компьютерных сетей на настоящее время.

Совместно с технологией Wi-Fi Ethernet используется для создания современных компьютерных сетей. В модели взаимодействия открытых систем OSI Ethernet находится на физическом и канальном уровне. Причём на канальном уровне используются оба подуровня LLC и МАС.

История Технологии Ethernet

Технологию Ethernet в 1973 году придумал Роберт Метклаф, тогда он работал в компании Xerox. В качестве основы своей идеи он использовал сеть Aloha Гавайского университета в которую данные передавались в беспроводной среде через радиоэфир. Свою сеть Робер назвал Ethernet сокращение от The Ether Network (Эфирная сеть). Только в качестве эфира использовался не радиоэфир, как в сети Aloha, а провода. Роберт назвал это A Cable-Three Ether (кабельный эфир).

Технология оказалась работоспособной и 3 компании Xerox, Dec и Intel решают использовать сеть Ethernet в качестве стандартного сетевого решения, для всего оборудования этих компаний. Ранее каждая компания производила свое оборудование которое было несовместимо друг с другом. Ethernet стал индустриальным стандартом, который стали использовать все три крупные компании.

В 1932 году создали проект IEEE 802.3 для того чтобы принять уже не индустриальный, а юридический стандарт для технологии Ethernet и в конце 90 годов Ethernet стал самой популярной технологией для создания локальных сетей и вытеснил все остальные существующие до того времени технологии.

Виды Ethernet

Есть большое количество вариантов технологий Ethernet, самый первый Ethernet имел скорость 10 Мбит/с данные можно было передавать по кабелям 3-х типов коаксиальный кабель, витая пара и по оптическому кабелю. Стандарт, который описывал этот вариант технологий Ethernet назывался IEEE 802.3.

Второй вариант Ethernet называется Быстрый Ethernet, здесь скорость увеличена в 10 раз. Для передачи данных можно использовать два вида кабелей медный кабель витая пара и оптику. В следующих вариантах скорость увеличивается всё больше, смотри в таблице. Варианты технологий 10 и 100 Гб/с подходят для серверов, а 2.5 и 5 Гб/с для создания локальных сетей, где 10 и 100 Гб/с это излишняя скорость, а оборудование работающее на такой скорости слишком дорогое.

Под названием Ethernet скрываются две совершенно разные технологии:

Использует разделяемую среду для передачи данных, данные которые передаются по этой технологии доступны всем компьютерам, которые подключены в сети. Этот вариант технологий использовался с первого варианта Ethernet и до Гигабит Ethernet.

Использует соединение “Точка-Точка”. Коммутируемый Ethernet появился во втором варианте Fast Ethernet и начиная с технологий 10G и выше, это единственный и доступный вариант технологий.

Классический Ethernet

Исторически появился самым первым, в первом варианте Ethernet использовалась топология “общая шина”.

Вдоль всех компьютеров шел коаксиальный кабель, который соединял все компьютеры между собой. Компьютеры подключались к этому коаксиальному кабелю с помощью Т-коннекторов, к которым с двух сторон подключались разные участки коаксиального кабеля соединяющего компьютер с двумя соседними. Такие сети не были удобны в эксплуатации, если где-то происходил разрыв кабеля или повреждение адаптера, то сразу переставала работать вся сеть. И найти место, где конкретно произошла проблема было очень сложно, поэтому со временем появился второй вариант технологии Ethernet на основе устройств — концентратор (hud).

Концентратор (HUB)

Физическая топология в такой сети звезда, все компьютеры подключаются к одному концентратору, но логическая топология общая шина. Так как сигнал который поступает на один порт концентратора передается на все остальные порты. Преимущество концентратора в том, что если выйдет из строя кабель или сетевой адаптер, то перестает работать сеть всего лишь на одном компьютере.

Найти неисправность неисправность легко, на основе цветовой индикации, на портах концентратора.

Физический и канальный уровни

Технология Ethernet включает физический и канальный уровни модели взаимодействия открытых систем OSI. На физическом уровне технология Ethernet содержит описание передачи сигналов по трём типам кабелей коаксиал, медный кабель и оптоволокно.

На канальном уровне содержится методы доступа и протоколы, эти методы и доступы работают одинаково независимо от того какой кабель используется для передачи данных, медный или оптический.

На канальном уровне для передачи данных используются кадры. В Ethernet есть три формата кадров:

Формат кадра Ethernet

Состоит из трех частей, заголовок, данные и концевик. Заголовок содержит адрес компьютера получателя и адрес компьютера отправителя. В поле тип содержится код протокола от которого получены данные. Например, 0800 данные получены от протокола Ip версия 4; 0806 данные получены от протокола ARP; 86DD данные получены от протокола Ip версия 6. С помощью этого поля получатель сможет понять, что делать с данными, которые находятся внутри кадра Ethernet. К какому протоколу следующего уровня передавать эти данные для обработки.

Поле концевик используется для проверки корректности доставки данных. В Ethernet используется просто контрольная сумма, при получении кадра получатель рассчитывает контрольную сумму и проверяет, совпадает она с той которая находится в концевике или не совпадает. Если совпадает, то кадр обрабатывается, если нет то кадр отбрасывается. При этом получатель никак не уведомляет отправителя, что он отбросил кадр. Считается, что в проводной среде ошибки происходят редко и если они произойдут, то могут быть обработаны протоколами вышестоящих уровней OSI.

Поле данные кадра Ethernet содержит данные которые получены от протокола вышестоящего уровня. У этого поля есть два ограничения по длине, сверху и снизу. Максимальная длина может быть 1500 байт, это произвольное ограничение которые выбрали разработчики Ethernet. Это мало, но есть дополнительные стандарты которые позволяют отправлять кадры большего размера, которые называются JumboFrame и размер их до 9000 байт. Другое ограничение — минимальная длина должна быть 46 байт. Это ограничение вызвано технологиями Ethernet обнаружением коллизий.

Заключение

Сейчас Ethernet самая популярная технология для создания проводных компьютерных сетей. Технология развивалась быстро и благодаря этому ей удалось вытеснить все остальные.

Источник

Ethernet

Ethernet ( [ˈiːθərˌnɛt] от англ. ether [ˈiːθər] «эфир») — пакетная технология передачи данных преимущественно локальных компьютерных сетей.

Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине 1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Token ring.

Содержание

История

Меткалф ушёл из Xerox в 1979 году и основал компанию 3Com для продвижения компьютеров и локальных вычислительных сетей (ЛВС). Ему удалось убедить DEC, Intel и Xerox работать совместно и разработать стандарт Ethernet (DIX). Впервые этот стандарт был опубликован 30 сентября 1980 года. Он начал соперничество с двумя крупными запатентованными технологиями: token ring и ARCNET, — которые вскоре были раздавлены под накатывающимися волнами продукции Ethernet. В процессе борьбы 3Com стала основной компанией в этой отрасли.

Технология

В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать витую пару и оптический кабель.

Преимущества использования витой пары по сравнению с коаксиальным кабелем:

Причиной перехода на оптический кабель была необходимость увеличить длину сегмента без повторителей.

Метод управления доступом (для сети на коаксиальном кабеле) — множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiple Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер пакета от 72 до 1526 байт, описаны методы кодирования данных. Режим работы полудуплексный, то есть узел не может одновременно передавать и принимать информацию. Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов, в основном по причине полудуплексного режима работы.

В 1995 году принят стандарт IEEE 802.3u Fast Ethernet со скоростью 100 Мбит/с и появилась возможность работы в режиме полный дуплекс. В 1997 году был принят стандарт IEEE 802.3z Gigabit Ethernet со скоростью 1000 Мбит/с для передачи по оптическому волокну и ещё через два года для передачи по витой паре.

Формат кадра

Существует несколько форматов Ethernet-кадра.

В качестве дополнения Ethernet-кадр может содержать тег IEEE 802.1Q для идентификации VLAN, к которой он адресован, и IEEE 802.1p для указания приоритетности.

Разные типы кадра имеют различный формат и значение MTU.

MAC-адреса

При проектировании стандарта Ethernet было предусмотрено, что каждая сетевая карта (равно как и встроенный сетевой интерфейс) должна иметь уникальный шестибайтный номер (MAC-адрес), прошитый в ней при изготовлении. Этот номер используется для идентификации отправителя и получателя кадра, и предполагается, что при появлении в сети нового компьютера (или другого устройства, способного работать в сети) сетевому администратору не придётся настраивать MAC-адрес.

Уникальность MAC-адресов достигается тем, что каждый производитель получает в координирующем комитете IEEE Registration Authority диапазон из шестнадцати миллионов (2^24) адресов, и по мере исчерпания выделенных адресов может запросить новый диапазон. Поэтому по трём старшим байтам MAC-адреса можно определить производителя. Существуют таблицы, позволяющие определить производителя по MAC-адресу; в частности, они включены в программы типа arpalert.

Мак адрес считывается один раз из ПЗУ при инициализации сетевой карты, в дальнейшем все пакеты генерируются операционной системой. Все современные операционные системы позволяют поменять его. Для Windows начиная как минимум с Windows 98 он менялся в реестре. Некоторые драйвера сетевых карт давали возможность изменить его в настройках, но смена работает абсолютно для любых карт.

Разновидности Ethernet

В зависимости от скорости передачи данных, и передающей среды существует несколько вариантов технологии. Независимо от способа передачи стек сетевого протокола и программы работают одинаково практически во всех нижеперечисленных вариантах.

В этом разделе дано краткое описание всех официально существующих разновидностей. По некоторым причинам, в дополнение к основному стандарту многие производители рекомендуют пользоваться другими запатентованными носителями — например, для увеличения расстояния между точками сети используется волоконно-оптический кабель.

Большинство Ethernet-карт и других устройств имеет поддержку нескольких скоростей передачи данных, используя автоопределение (autonegotiation) скорости и дуплексности, для достижения наилучшего соединения между двумя устройствами. Если автоопределение не срабатывает, скорость подстраивается под партнёра, и включается режим полудуплексной передачи. Например, наличие в устройстве порта Ethernet 10/100 говорит о том, что через него можно работать по технологиям 10BASE-T и 100BASE-TX, а порт Ethernet 10/100/1000 — поддерживает стандарты 10BASE-T, 100BASE-TX и 1000BASE-T.

Ранние модификации Ethernet

10 Мбит/с Ethernet

Несмотря на то, что теоретически возможно подключение к одному кабелю (сегменту) витой пары более чем двух устройств, работающих в симплексном режиме, такая схема никогда не применяется для Ethernet, в отличие от работы с коаксиальным кабелем. Поэтому все сети на витой паре используют топологию «звезда», в то время как сети на коаксиальном кабеле построены на топологии «шина». Терминаторы для работы по витой паре встроены в каждое устройство, и применять дополнительные внешние терминаторы в линии не нужно.

Быстрый Ethernet (Fast Ethernet, 100 Мбит/с)

Гигабитный Ethernet (Gigabit Ethernet, 1 Гбит/с)

10-гигабитный Ethernet (Ethernet 10G, 10 Гбит/с)

Новый стандарт 10-гигабитного Ethernet включает в себя семь стандартов физической среды для LAN, MAN и WAN. В настоящее время он описывается поправкой IEEE 802.3ae и должен войти в следующую ревизию стандарта IEEE 802.3.

40-гигабитный и 100-гигабитный Ethernet

Перспективы

О Terabit Ethernet (так упрощенно называют технологию Ethernet со скоростью передачи 1 ТБит/с) стало известно в 2008 году из заявления создателя Ethernet Боба Меткалфа на конференции OFC [8] который предположил, что технология будет разработана к 2015 году, правда, не выразив при этом какой-либо уверенности, ведь для этого придется решить немало проблем. Однако, по его мнению, ключевой технологией, которая может обслужить дальнейший рост трафика, станет одна из разработанных в предыдущем десятилетии — DWDM.

Источник

Технология Ethernet. Обзор, описание, формат кадра.

Приветствую всех снова на нашем сайте!

Вынужденная пауза в выходе новых статей подошла к концу и, собственно, этой статьей мы положим начало активнейшему периоду наполнения сайта новым контентом. С выбором темы для статьи было в этот раз все максимально просто — в далекие-далекие времена была обещана статья про работу с Ethernet, наконец-то настало время исполнить обещанное… Но начнем мы для начала с общего обзора и описания технологии и некоторых нюансов, связанных с работой. А уже в следующих статьях будет практическое использование.

Семейство технологий Ethernet.

Как в самом начале не привести максимально «стандартное» и распространенное определение… Вот оно: Ethernet — семейство технологий пакетной передачи данных между устройствами для компьютерных и промышленных сетей. А теперь уже переходим непосредственно к сути.

В сетевой модели OSI (про нее скоро тоже будет статья, а здесь появится ссылка на нее) Ethernet отвечает за 2 самых низких уровня — физический и канальный. Собственно, физический уровень определяет метод, который используется для непосредственной передачи двоичных данных. Канальный же, в свою очередь, обеспечивает упаковку полученных с физического уровня данных в структурированные кадры, а также контролирует их целостность и безошибочность.

Модификации Ethernet.

Классификация модификаций Ethernet в основном заключается в различиях двух факторов — используемого типа кабеля, а также возможной скорости передачи данных. Различают:

Как мы и отметили сразу, различаются, в первую очередь, скорость передачи данных и тип используемого кабеля. На заре развития Ethernet использовались исключительно коаксиальные кабели, и лишь затем появились варианты с витой парой и оптикой, что привело к значительному расширению возможностей. К примеру, использование витой пары дает одновременно:

Внутри указанных четырех модификаций (Ethernet, Fast Ethernet, Gigabit Ethernet, 10G Ethernet) присутствует дополнительное «внутреннее» разделение. Например, возьмем 10 Мбит/с Ethernet. Вот некоторые из стандартов, которые включает этот тип:

При этом различная физическая реализация подключения (разные кабели) приводят к возможности использования разных топологий сети. Для 10Base-5 максимально топорно:

А вот 10Base-T уже может использовать полнодуплексную передачу данных:

Здесь, как видите присутствует устройство под названием сетевой концентратор. Поэтому небольшое лирическое отступление на эту тему.

Зачастую термины сетевой концентратор, сетевой коммутатор и маршрутизатор перемешиваются и могут использоваться для описания одного и того же. Но строго говоря, все эти три термина относятся к абсолютно разному типу устройств:

Возвращаемся к схеме для стандарта 10Base-T… Поскольку для передачи и приема используются физически разные линии, то нет и препятствий для одновременного протекания данных процессов. Принцип же формирования данных остается неизменным практически для всех модификаций Ethernet, к обсуждению чего мы и переходим.

Кадр Ethernet.

Вся передаваемая информация поделена на пакеты/кадры, имеющие следующий формат:

Рассмотрим блоки подробнее:

Все поля, кроме поля данных, являются служебными.

Методика анализа контрольной суммы абсолютно стандартна: отправитель рассчитывает контрольную сумму на основе остальных данных кадра и добавляет рассчитанное значение к этому же отправляемому кадру. Получатель также рассчитывает контрольную сумму на основе принятых данных и сравнивает ее с принятой (которую рассчитывал отправитель). Несовпадение рассчитанного и принятого значений CRC — явный сигнал к тому, что данные повреждены и некорректны.

При этом контрольная сумма в данном случае никоим образом не может помочь в устранении ошибки, она только сигнализирует о ее наличии. В результате принятый кадр целиком считается некорректным. Это, в свою очередь, приводит к необходимости передать ошибочный кадр еще раз.

Кроме этого, возможна еще одна неприятная ситуация, так называемая коллизия — когда несколько узлов начинают передавать данные одновременно. Для предотвращения этого в Ethernet используется технология CSMA/CD — Carrier Sense Multiple Access with Collision Detection — множественный доступ с прослушиванием несущей и обнаружением коллизий. Эта тема тоже довольно-таки интересная, в связи с чем, принято волевое решение посвятить ей отдельную статью 🙂 Поэтому здесь и сейчас на этом не останавливаемся.

В первых по очередности двух полях кадра Ethernet содержатся MAC-адреса узлов сети — передатчика и приемника. Изначально при разработке первых версий технологии было предусмотрено, что любая сетевая карта должна иметь свой уникальный идентификатор. Роль этого идентификатора и играет MAC-адрес, состоящий из 6 байт.

При работе он позволяет идентифицировать все устройства в сети и определить, какому именно из них предназначен тот или иной кадр данных. Распределением MAC-адресов занимается регулирующий комитет IEEE Registration Authority, именно сюда производитель сетевого устройства должен обращаться для выделения ему некоего диапазона адресов, которые он сможет использовать для своей продукции.

И на этой ноте заканчиваем вводную теоретическую часть по Ethernet, в дальнейшем приступим к практическому использованию в своих устройствах. До скорого!
