Законы движения носителей заряда в полупроводниках
В общем случае движение носителей заряда обусловлено двумя процессами: диффузией под действием градиента концентрации и дрейфом под действием градиента электрического потенциала. Поскольку имеются два типа носителей — электроны и дырки, полный ток состоит из четырех составляющих:
(2.29)
где индексы «др» и «диф» относятся соответственно к дрейфовым и диффузионным составляющим тока.
При анализе удобнее пользоваться не токами, а плотностями токов j, что и сделано в формуле (2.29). Там, где это не вызывает недоразумений, будем для краткости называть величину j током.
Составляющие тока. В одномерном случае, когда движение носителей происходит только вдоль оси х, дрейфовые составляющие записываются следующим образом:
(2.30)
где Е – напряженность электрического поля;
Тогда диффузионные составляющие токов запишутся следующим образом:
(2.31)
Эти величины играют при диффузии ту же роль, что и подвижности при дрейфовом механизме движения. Связь между коэффициентами диффузии и подвижностями выражается формулой Эйнштейна:
(2.32)
Сравнивая выражения (2.30) и (2.31), можно заметить, что дрейфовые составляющие токов пропорциональны концентрациям носителей, тогда как диффузионные не зависят от концентраций, а определяются только градиентами концентрации.
Диффузия носителей. Пусть на поверхность полупроводника падает рассеянный пучок света (рис. 2.9). Тогда в тонком приповерхностном слое, в который проникает свет, будут генерироваться электронно-дырочные пары. Между поверхностью и объемом возникнут градиенты концентрации электронов и дырок и избыточные носители начнут диффундировать вглубь полупроводника. Такое совместное движение обоих типов носителей называют биполярной или амбиполярной диффузией.
| Если бы подвижности (а значит, и коэффициенты диффузии) у электронов и дырок были одинаковы, то они двигались бы в виде единого нейтрального потока. На самом же деле подвижности носителей различны, поэтому у электронного потока будет тенденция «обогнать» дырочный поток. В результате небольшого взаимного сдвига потоков образуется небольшой объемный заряд и соответствующее электрическое поле; это поле тормозит поток электронов |  Рис.2.9. Биполярная диффузия, эффект Дембера |
и ускоряет поток дырок. В конце концов устанавливается стационарный режим, при котором избыточные электроны и дырки распределены в виде сдвинутых относительно друг друга «облачков». Эти «облачка» двигаются синхронно, так что результирующий ток отсутствует. Концентрация носителей в «облачках» спадает с удалением от поверхности благодаря рекомбинации.
Описанные явления известны под названием эффекта Дембера, а электрическое поле и разность потенциалов, свойственные этому эффекту, называют демберовским полем и демберовским напряжением.
Эффект Дембера существенен только при больших избыточных концентрациях и больших удельных сопротивлениях полупроводников. На практике главную роль играет монополярная диффузия[4], характерная тем, что в приповерхностный слой полупроводника тем или иным способом вводится
| только один тип носителей — неосновных, ис.2.10. Процесс введения неосновных носителей называется инжекцией.. Пусть для определенности осуществляется инжекция электронов в дырочный полупроводник. Инжектированные электроны благодаря градиенту концентрации будут диффундировать вглубь кристалла, т.е. появится электронный ток. Заряд избыточных электронов практически мгновенно (со временем диэлектрической релаксации) будет компенсирован таким же зарядом дырок, притягиваемых из глубоких слоев. В результате вблизи инжектирующей поверхности образуется квазинейтральное |  Рис.2.10. Монополярная диффузия; инжекция носителей: 1 – омическое поле; 2- демберовское поле |
электронно-дырочное «облачко», почти такое же, как при биполярной диффузии. Несмотря на это внешнее сходство, монополярная диффузия принципиально отличается от биполярной следующими особенностями:
наличие тока предполагает, что полупроводник является элементом замкнутой цели; значит, помимо демберовского поля (сосредоточенного вблизи инжектирующей поверхности) во всей толще полупроводника действует «обычное» —омическое поле, обусловленное приложенным напряжением(рис. 2.10);
потоки электронов и дырок направлены в разные стороны:
электроны двигаются вглубь кристалла, а дырки в сторону инжектирующей поверхности — в район электронно-дырочного «облачка», где происходит интенсивная рекомбинация и необходимо пополнение основных носителей;
в связи с постоянством полного тока его электронная и дырочная составляющие меняются в разные стороны: с удалением от поверхности электронный ток убывает (из-за рекомбинации), а дырочный ток растет; поэтому вдали от поверхности дырочная составляющая — главная и имеет чисто дрейфовый характер (дырки двигаются в поле, созданном внешним напряжением); наоборот, в непосредственной близости от поверхности ток почти чисто электронный и обусловлен диффузией, так как напряженность поля здесь близка к нулю (рис. 2.10).
Величина L, называемая средней диффузионной длиной определяется выражением:
(2.33)
L характеризует то среднее расстояние, на которое носители успевают продиффундировать за время жизни.
Поэтому отношение l/τ есть средняя скорость диффузии носителей.
Диффузионная длина — одна из фундаментальных величин в полупроводниковой физике и технике. Для кремния типичные значения L составляют 5-20 мкм в зависимости от времени жизни.
Распределение избыточной концентрации (рис. 2.11,а) примет вид:
(2.34)

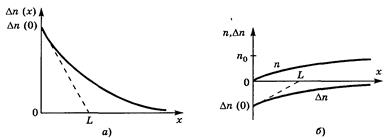

Рис.2.11. Стационарное распределение избыточных носителей
при инжекции (а) и экстракции (б)
Из этого выражения и из рис. 2.11,а следует, что на расстоянии диффузионной длины избыточная концентрация уменьшается в е раз. На участке длиной (3-4)L концентрация уменьшается в 20-50 раз, т.е. становится пренебрежимо малой по сравнению с граничной.
Дифференцируя (2.34), получаем градиент концентрации
(2.35)
Как видим, градиент концентрации, а значит, и диффузионный ток спадают по мере удаления от поверхности вглубь кристалла. Градиент имеет максимальное (по модулю) значение при х = 0, т.е. на инжектирующей поверхности:
(2.36)
Качественные выводы относительно переходного процесса состоят в следующем.
В начальный момент, когда L(0) = 0, градиент концентрации вблизи инжектирующей поверхности согласно (2.36) оказывается бесконечно большим, и, следовательно, избыточные носители будут диффундировать в кристалл с очень большой скоростью.
Рис.2.12. Распределение инжектированных
носителей во время переходного процесса
По мере нарастания величины L(t) градиент концентрации на поверхности уменьшается, и скорость диффузии становится все меньше. В конце концов при t ≈ 2τ достигается стационарный режим. Исходя из таких соображений, на рис. 2.12 показаны примерные кривые распределения концентрации для нескольких моментов переходного процесса.
Концентрация неравновесных носителей будет убывать во времени и в пространстве по экспоненциальному закону
(2.37)
Величина 1/τ, обратная времени жизни носителей, будет характеризовать скорость рекомбинации. Скорость рекомбинации будет тем выше, чем выше концентрация основных носителей.
Дата добавления: 2015-10-13 ; просмотров: 3237 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
За счет чего происходит перемещение зарядов в полупроводнике
17. Движение носителей заряда в полупроводниках (дрейф, диффузия).
В соответствии с зонной моделью в полупроводнике имеются два вида подвижных носителей заряда: электроны в зоне проводимости и дырки в валентной зоне. Они могут двигаться под действием температуры ( тепловое движение), электрического поля ( дрейф) и градиента концентрации ( диффузия).
Можно представить, что свободные электроны движутся хаотически через кристаллическую решетку в различных направлениях, сталкиваясь друг с другом и с узлами решетки. При тепловом движении при отсутствии градиента температуры движение системы электронов полностью беспорядочно, так что результирующий ток в любом направлении равен нулю. Столкновения с узлами решетки приводят к обмену энергией между электронами и атомными ядрами, образующими решетку. Воздействие решетки на движение электронов в первом приближении было учтено ранее путем введения эффективной массы. Далее будет более подробно рассмотрено влияние узлов решетки на движение носителей заряда в полупроводнике.
1.5.1. Дрейф свободных носителей заряда. Дрейфом называют направленное движение носителей заряда под действием электрического поля.
Рис.1.13. Движение электронов в полупроводнике под воздействием внешнего электрического поля
Результирующая скорость носителей в направлении приложенного электрического поля называется дрейфовой скоростью
, которая пропорциональна напряженности поля
Коэффициент
в формуле (1.35) называется подвижностью электронов. Подвижность описывает степень влияния электрического на движение электрона и равна
Совершенно аналогичные рассуждения применимы и к дыркам. Подвижность дырок обозначается
и равна
Полная плотность тока дрейфа может быть записана в виде суммы электронной и дырочной составляющих:
(1.39)
В примесных полупроводниках обычно основную роль играет только одно из слагаемых формулы (1.40), так как разница концентраций двух типов подвижных носителей заряда в них очень велика.
Поскольку удельное сопротивление
есть величина, обратная удельной проводимости, то
Зависимость удельного сопротивления кремния при комнатной температуре от концентраций примесей доноров или акцепторов приведена на рис.1.14. График построен на основе большого числа измерений удельного сопротивления образцов кремния, содержащих примеси. Этот график широко используется в полупроводниковой промышленности.
Рис.1.14. Зависимость удельного сопротивления кремния от концентрации примеси при температуре 300 К
1.5.3. Диффузия свободных носителей заряда. Рассмотрим еще один вид движения свободных носителей заряда, который возникает под действием градиента концентраций. Такое движение называется диффузией, а ток созданный диффузией носителей заряда называют диффузионным током. В металлах вследствие их высокой проводимости диффузионный ток не играет заметной роли. В полупроводниках же с их более низкой проводимостью и возможностью неоднородного распределения концентраций примесей диффузионный ток играет существенную роль и составляет значительную долю в общем токе.
(1.43)
Первый знак «минус» в формуле (1.43) указывает, что ток диффузии направлен в сторону убывания концентрации электронов. Коэффициент диффузии электронов связан с их подвижностью формулой Эйнштейна
(1.44)
Для дырок плотность тока диффузии и коэффициент диффузии соответственно равны
(1.45)
. (1.46)
Знак «минус» в выражении (1.45) появляется из-за положительного заряда дырок.
Следует отметить отличие диффузии заряженных частиц от диффузии нейтральных частиц. Так диффузия нейтральных частиц продолжается до полного выравнивания концентраций во всем объеме. Диффузия же заряженных частиц протекает несколько иначе, поскольку диффундирующие частицы переносят заряд. В результате, внутри полупроводника около границ участков с различной концентрацией нарушается электрическая нейтральность и возникает внутреннее электрическое поле, препятствующее дальнейшей диффузии. Возникающие в результате диффузии внутренние электрические поля играют существенную роль в работе твердотельных приборов. Эти поля будут подробнее рассмотрены в главе 2.
Помимо описанной выше диффузии носителей заряда, возникающей из-за градиента концентраций, в полупроводниках возможна диффузия из-за различия энергий носителей заряда. Так например, локальное нагревание участка полупроводника может вызвать диффузию носителей из участка с более высокой температурой в участок с более низкой температурой.
1.5.4. Полный ток в полупроводниках. В общем случае направленное движение электронов и дырок в полупроводниках обусловлено двумя процессами: дрейфом под действием электрического поля и диффузией под действием градиента концентраций. Поэтому полная плотность тока в полупроводниках содержит четыре составляющих:
где индексы dr и dif относятся соответственно к дрейфовым и диффузионным составляющим плотности тока.
В одномерном случае, когда движение носителей заряда происходит только вдоль оси х, составляющие плотности тока описываются формулами (1.39), (1.43), (1.45). Для наглядности приведем эти формулы.
Дрейфовые составляющие плотности тока
Диффузионные составляющие плотности тока
Полупроводник, в котором протекает ток, находится в неравновесном состоянии, поэтому для описания процессов в нем можно использовать квазиуровни Ферми (1.29) и (1.30). Применение квазиуровней Ферми позволяет упростить выражения для составляющих плотности тока. Так электронная составляющая плотности тока, представляющая собой сумму дрейфовой и диффузионной составляющих, определяется через квазиуровни Ферми следующим образом:
Аналогично для дырок
Формулы (1.52) и (1.53) показывают, что полная плотность тока для каждого типа свободных носителей заряда пропорциональна градиенту квазиуровня Ферми соответствующего типа носителей вдоль оси х. Это компактное написание может быть очень удобным при использовании энергетических зонных диаграмм для описания полного тока в твердотельном приборе.
В заключение следует отметить, что обычно в полупроводнике превалирует какая-нибудь одна составляющая тока, поэтому выражение (1.47) используется достаточно редко.
Полупроводники
Автор статьи — профессиональный репетитор, автор учебных пособий для подготовки к ЕГЭ Игорь Вячеславович Яковлев
Темы кодификатора ЕГЭ: полупроводники, собственная и примесная проводимость полупроводников.
До сих пор, говоря о способности веществ проводить электрический ток, мы делили их на проводники и диэлектрики. Удельное сопротивление обычных проводников находится в интервале Ом·м; удельное сопротивление диэлектриков превышает эти величины в среднем на порядков: Ом·м.
Рис. 1. Зависимость для полупроводника
Иными словами, при низкой температуре полупроводники ведут себя как диэлектрики, а при высокой — как достаточно хорошие проводники. В этом состоит отличие полупроводников от металлов: удельное сопротивление металла, как вы помните, линейно возрастает с увеличением температуры.
Между полупроводниками и металлами имеются и другие отличия. Так, освещение полупроводника вызывает уменьшение его сопротивления (а на сопротивление металла свет почти не оказывает влияния). Кроме того, электропроводность полупроводников может очень сильно меняться при введении даже ничтожного количества примесей.
Опыт показывает, что, как и в случае металлов, при протекании тока через полупроводник не происходит переноса вещества. Стало быть, электрический ток в полупроводниках обусловлен движением электронов.
Уменьшение сопротивления полупроводника при его нагревании говорит о том, что повышение температуры приводит к увеличению количества свободных зарядов в полупроводнике. В металлах ничего такого не происходит; следовательно, полупроводники обладают иным механизмом электропроводности, чем металлы. И причина этого — различная природа химической связи между атомами металлов и полупроводников.
Ковалентная связь
Металлическая связь, как вы помните, обеспечивается газом свободных электронов, который, подобно клею, удерживает положительные ионы в узлах кристаллической решётки. Полупроводники устроены иначе — их атомы скрепляет ковалентная связь. Давайте вспомним, что это такое.
Электроны, находящиеся на внешнем электронном уровне и называемые валентными, слабее связаны с атомом, чем остальные электроны, которые расположены ближе к ядру. В процессе образования ковалентной связи два атома вносят «в общее дело» по одному своему валентному электрону. Эти два электрона обобществляются, то есть теперь принадлежат уже обоим атомам, и потому называются общей электронной парой (рис. 2 ).
Рис. 2. Ковалентная связь
Обобществлённая пара электронов как раз и удерживает атомы друг около друга (с помощью сил электрического притяжения). Ковалентная связь — это связь, существующая между атомами за счёт общих электронных пар. По этой причине ковалентная связь называется также парноэлектронной.
Кристаллическая структура кремния
Теперь мы готовы подробнее изучить внутреннее устройство полупроводников. В качестве примера рассмотрим самый распространённый в природе полупроводник — кремний. Аналогичное строение имеет и второй по важности полупроводник — германий.
Пространственная структура кремния представлена на рис. 3 (автор картинки — Ben Mills). Шариками изображены атомы кремния, а трубки, их соединяющие, — это каналы ковалентной связи между атомами.
Рис. 3. Кристаллическая структура кремния
Обратите внимание, что каждый атом кремния скреплён с четырьмя соседними атомами. Почему так получается?
Дело в том, что кремний четырёхвалентен — на внешней электронной оболочке атома кремния расположены четыре валентных электрона. Каждый из этих четырёх электронов готов образовать общую электронную пару с валентным электроном другого атома. Так и происходит! В результате атом кремния окружается четырьмя пристыковавшимися к нему атомами, каждый из которых вносит по одному валентному электрону. Соответственно, вокруг каждого атома оказывается по восемь электронов (четыре своих и четыре чужих).
Более подробно мы видим это на плоской схеме кристаллической решётки кремния (рис. 4 ).
Рис. 4. Кристаллическая решётка кремния
Ковалентные связи изображены парами линий, соединяющих атомы; на этих линиях находятся общие электронные пары. Каждый валентный электрон, расположенный на такой линии, большую часть времени проводит в пространстве между двумя соседними атомами.
Однако валентные электроны отнюдь не «привязаны намертво» к соответствующим парам атомов. Происходит перекрытие электронных оболочек всех соседних атомов, так что любой валентный электрон есть общее достояние всех атомов-соседей. От некоторого атома 1 такой электрон может перейти к соседнему с ним атому 2, затем — к соседнему с ним атому 3 и так далее. Валентные электроны могут перемещаться по всему пространству кристалла — они, как говорят, принадлежат всему кристаллу (а не какой-либо одной атомной паре).
Тем не менее, валентные электроны кремния не являются свободными (как это имеет место в металле). В полупроводнике связь валентных электронов с атомами гораздо прочнее, чем в металле; ковалентные связи кремния не разрываются при невысоких температурах. Энергии электронов оказывается недостаточно для того, чтобы под действием внешнего электрического поля начать упорядоченное движение от меньшего потенциала к большему. Поэтому при достаточно низких температурах полупроводники близки к диэлектрикам — они не проводят электрический ток.
Собственная проводимость
Если включить в электрическую цепь полупроводниковый элемент и начать его нагревать, то сила тока в цепи возрастает. Следовательно, сопротивление полупроводника уменьшается с ростом температуры. Почему это происходит?
При повышении температуры тепловые колебания атомов кремния становятся интенсивнее, и энергия валентных электронов возрастает. У некоторых электронов энергия достигает значений, достаточных для разрыва ковалентных связей. Такие электроны покидают свои атомы и становятся свободными (или электронами проводимости) — точно так же, как в металле. Во внешнем электрическом поле свободные электроны начинают упорядоченное движение, образуя электрический ток.
Чем выше температура кремния, тем больше энергия электронов, и тем большее количество ковалентных связей не выдерживает и рвётся. Число свободных электронов в кристалле кремния возрастает, что и приводит к уменьшению его сопротивления.
Рис. 5. Образование свободных электронов и дырок
Дырки не остаются на месте — они могут блуждать по кристаллу. Дело в том, что один из соседних валентных электронов, «путешествуя» между атомами, может перескочить на образовавшееся вакантное место, заполнив дырку; тогда дырка в этом месте исчезнет, но появится в том месте, откуда электрон пришёл.
При отсутствии внешнего электрического поля перемещение дырок носит случайный характер, ибо валентные электроны блуждают между атомами хаотически. Однако в электрическом поле начинается направленное движение дырок. Почему? Понять это несложно.
Рис. 6. Движение дырки в электрическом поле
Куда сместится дырка? Ясно, что наиболее вероятны перескоки «электрон > дырка» в направлении против линий поля (то есть к «плюсам», создающим поле). Один из таких перескоков показан в средней части рисунка: электрон прыгнул влево, заполнив вакансию, а дырка, соответственно, сместилась вправо. Следующий возможный скачок электрона, вызванный электрическим полем, изображён в правой части рисунка; в результате этого скачка дырка заняла новое место, расположенное ещё правее.
Мы видим, что дырка в целом перемещается по направлению линий поля — то есть туда, куда и полагается двигаться положительным зарядам. Подчеркнём ещё раз, что направленное движение дырки вдоль поля вызвано перескоками валентных электронов от атома к атому, происходящими преимущественно в направлении против поля.
Возникновение тока за счёт движения свободных электронов называется электронной проводимостью, или проводимостью n-типа. Процесс упорядоченного перемещения дырок называется дырочной проводимостью,или проводимостью p-типа (от первых букв латинских слов negativus (отрицательный) и positivus (положительный)). Обе проводимости — электронная и дырочная — вместе называются собственной проводимостью полупроводника.
Каждый уход электрона с разорванной ковалентной связи порождает пару «свободный электрон–дырка». Поэтому концентрация свободных электронов в кристалле чистого кремния равна концентрации дырок. Соответственно, при нагревании кристалла увеличивается концентрация не только свободных электронов, но и дырок, что приводит к возрастанию собственной проводимости полупроводника за счёт увеличения как электронной, так и дырочной проводимости.
Наряду с образованием пар «свободный электрон–дырка» идёт и обратный процесс: рекомбинация свободных электронов и дырок. А именно, свободный электрон, встречаясь с дыркой, заполняет эту вакансию, восстанавливая разорванную ковалентную связь и превращаясь в валентный электрон. Таким образом, в полупроводнике устанавливается динамическое равновесие: среднее число разрывов ковалентных связей и образующихся электронно-дырочных пар в единицу времени равно среднему числу рекомбинирующих электронов и дырок. Это состояние динамического равновесия определяет равновесную концентрацию свободных электронов и дырок в полупроводнике при данных условиях.
Изменение внешних условий смещает состояние динамического равновесия в ту или иную сторону. Равновесное значение концентрации носителей заряда при этом, естественно, изменяется. Например, число свободных электронов и дырок возрастает при нагревании полупроводника или при его освещении.
Примесная проводимость
На внешнем электронном уровне атома мышьяка имеется пять электронов. Четыре из них образуют ковалентные связи с ближайшими соседями — атомами кремния (рис. 7 ). Какова судьба пятого электрона, не занятого в этих связях?
Рис. 7. Полупроводник n-типа
А пятый электрон становится свободным! Дело в том, что энергия связи этого «лишнего» электрона с атомом мышьяка, расположенным в кристалле кремния, гораздо меньше энергии связи валентных электронов с атомами кремния. Поэтому уже при комнатной температуре почти все атомы мышьяка в результате теплового движения остаются без пятого электрона, превращаясь в положительные ионы. А кристалл кремния, соответственно, наполняется свободными электронами, которые отцепились от атомов мышьяка.
Наполнение кристалла свободными электронами для нас не новость: мы видели это и выше, когда нагревался чистый кремний (без каких-либо примесей). Но сейчас ситуация принципиально иная: появление свободного электрона, ушедшего из атома мышьяка, не сопровождается появлением подвижной дырки. Почему? Причина та же — связь валентных электронов с атомами кремния гораздо прочнее, чем с атомом мышьяка на пятой вакансии, поэтому электроны соседних атомов кремния и не стремятся эту вакансию заполнить. Вакансия, таким образом, остаётся на месте, она как бы «приморожена» к атому мышьяка и не участвует в создании тока.
Таким образом, внедрение атомов пятивалентного мышьяка в кристаллическую решётку кремния создаёт электронную проводимость, но не приводит к симметричному появлению дырочной проводимости. Главная роль в создании тока теперь принадлежит свободным электронам, которые в данном случае называются основными носителями заряда.
Механизм собственной проводимости, разумеется, продолжает работать и при наличии примеси: ковалентные связи по-прежнему рвутся за счёт теплового движения, порождая свободные электроны и дырки. Но теперь дырок оказывается гораздо меньше, чем свободных электронов, которые в большом количестве предоставлены атомами мышьяка. Поэтому дырки в данном случае будут неосновными носителями заряда.
Примеси, атомы которых отдают свободные электроны без появления равного количества подвижных дырок, называются донорными. Например, пятивалентный мышьяк — донорная примесь. При наличии в полупроводнике донорной примеси основными носителями заряда являются свободные электроны, а неосновными — дырки; иными словами, концентрация свободных электронов намного превышает концентрацию дырок. Поэтому полупроводники с донорными примесями называются электронными полупроводниками, или полупроводниками n-типа (или просто n-полупроводниками).
А насколько, интересно, концентрация свободных электронов может превышать концентрацию дырок в n-полупроводнике? Давайте проведём простой расчёт.
Приведённый расчёт показывает, что в полупроводниках n-типа основную роль действительно играет электронная проводимость. На фоне столь колоссального превосходства численности свободных электронов вклад движения дырок в общую проводимость пренебрежимо мал.
Рис. 8. Полупроводник p-типа
Что происходит в этом случае? На внешнем электронном уровне атома индия расположены три электрона, которые формируют ковалентные связи с тремя окружающими атомами кремния. Для четвёртого соседнего атома кремния у атома индия уже не хватает электрона, и в этом месте возникает дырка.
И дырка эта не простая, а особенная — с весьма большой энергией связи. Когда в неё попадёт электрон из соседнего атома кремния, он в ней «застрянет навеки», ибо притяжение электрона к атому индия весьма велико — больше, чем к атомам кремния. Атом индия превратится в отрицательный ион, а в том месте, откуда электрон пришёл, возникнет дырка — но теперь уже обыкновенная подвижная дырка в виде разорванной ковалентной связи в кристаллической решётке кремния. Эта дырка обычным образом начнёт блуждать по кристаллу за счёт «эстафетной» передачи валентных электронов от одного атома кремния к другому.
И так, каждый примесный атом индия порождает дырку, но не приводит к симметричному появлению свободного электрона. Такие примеси, атомы которых захватывают «намертво» электроны и тем самым создают в кристалле подвижную дырку, называются акцепторными.
Трёхвалентный индий — пример акцепторной примеси.
Если в кристалл чистого кремния ввести акцепторную примесь, то число дырок, порождённых примесью, будет намного больше числа свободных электронов, возникших за счёт разрыва ковалентных связей между атомами кремния. Полупроводник с акцепторной примесью — это дырочный полупроводник, или полупроводник p-типа (или просто p-полупроводник).
Дырки играют главную роль при создании тока в p-полупроводнике; дырки — основные носители заряда. Свободные электроны — неосновные носители заряда в p-полупроводнике. Движение свободных электронов в данном случае не вносит существенного вклада: электрический ток обеспечивается в первую очередь дырочной проводимостью.
p–n-переход
Место контакта двух полупроводников с различными типами проводимости (электронной и дырочной) называется электронно-дырочным переходом, или p–n-переходом. В области p–n-перехода возникает интересное и очень важное явление — односторонняя проводимость.
На рис. 9 изображён контакт областей p- и n-типа; цветные кружочки — это дырки и свободные электроны, которые являются основными (или неосновными) носителями заряда в соответствующих областях.
Рис. 9. Запирающий слой p–n-перехода
Совершая тепловое движение, носители заряда проникают через границу раздела областей.
Свободные электроны переходят из n-области в p-область и рекомбинируют там с дырками; дырки же диффундируют из p-области в n-область и рекомбинируют там с электронами.
Подключим теперь к нашему полупроводниковому элементу источник тока, подав «плюс» источника на n-полупроводник, а «минус» — на p-полупроводник (рис. 10 ).
Рис. 10. Включение в обратном направлении: тока нет
Мы видим, что внешнее электрическое поле уводит основные носители заряда дальше от границы контакта. Ширина запирающего слоя увеличивается, его электрическое поле возрастает. Сопротивление запирающего слоя велико, и основные носители не в состоянии преодолеть p–n-переход. Электрическое поле позволяет переходить границу лишь неосновным носителям, однако ввиду очень малой концентрации неосновных носителей создаваемый ими ток пренебрежимо мал.
Рассмотренная схема называется включением p–n-перехода в обратном направлении. Электрического тока основных носителей нет; имеется лишь ничтожно малый ток неосновных носителей. В данном случае p–n-переход оказывается закрытым.
Теперь поменяем полярность подключения и подадим «плюс» на p-полупроводник, а «минус»—на n-полупроводник (рис. 11 ). Эта схема называется включением в прямом направлении.
Рис. 11. Включение в прямом направлении: ток идёт
В этом случае внешнее электрическое поле направлено против запирающего поля и открывает путь основным носителям через p–n-переход. Запирающий слой становится тоньше, его сопротивление уменьшается.
Происходит массовое перемещение свободных электронов из n-области в p-область, а дырки, в свою очередь, дружно устремляются из p-области в n-область.
В данном случае диод открыт в направлении слева направо: заряды как бы текут вдоль стрелки (видите её на рисунке?). В направлении справа налево заряды словно упираются в стенку — диод закрыт.
