Диспенсер банкомата: устройство и принципы защиты

Злоумышленники атакуют банкоматы различными способами, механическими и электронными. Поэтому система защиты от взлома должна охватывать каждый конструктивный элемент. Зачастую покушаются на диспенсер банкомата – устройство, по которому движутся купюры и выдаются получателю. Если охранная система не предусматривает защиты от этого фактора риска, то она оказывается бессильной перед злоумышленниками.

Конструктивное описание диспенсера

Если рассматривать в целом банкомат, устройство этого механического ящика представляет собой следующий набор функциональных элементов:

Диспенсер представляет собой своеобразный транспортёр денежных купюр. В одной части осуществляется захват денег нужного номинала, затем они движутся по ленте и выдаются наружу банкомата. Управление диспенсером осуществляется с помощью специализированного программного обеспечения, установленного на системном блоке. Системный блок соединён с диспенсером с помощью шины данных.

Средства защиты

В связи с тем, что шина данных и управляющий системный блок находятся, фактически, в незащищённой среде, в банкомат защита должна быть внедрена и для них тоже. Это может быть физическое устройство, например, устройство ЗУБ-Р разработки компании «КОМСЕТ-сервис», которое встраивается в банкомат и работает следующим образом: если на банкомат совершается покушение (открывается технический отсек или просверливается отверстие с доступом к техническому отсеку) с последующим подключением к шине данных, то выдача денег блокируется. Таким образом, осуществляется исключительно санкционированная выдача денежных средств согласно технологическому процессу проведения транзакции. А иным, физическим или электронным способом, купюры из сейфа изъять не представляется возможным.

Если вам требуется надёжная комплексная система безопасности для защиты банкоматов от взлома, вы можете обратиться к нам за охранным оборудованием. Оно может быть адаптировано под любой тип банкомата и внедрено силами наших специалистов. Оборудование создано с учетом новейших способов защиты банкоматов в России и учитывает все известные риски.

Источник

Как работает банкомат? Структура и устройство

Каждый обладатель банковской карты хоть раз в жизни сталкивался с банкоматом. Для нас банкомат это многофункциональное устройство, позволяющее реализовать практически все возможности карты. Но так было не всегда. На заре своего развития банкоматы или, говоря по научному, АТМ (Automated Teller Machine), предназначались только для получения наличных.

Первые банкоматы появились в 1967 году. Тогда для получения денег требовались не привычные сегодня карточки, а специальные чеки, выдаваемые банками своим клиентам. Спустя 5 лет, в 1972 году, появились банкоматы, работающие с пластиковыми карточками. Развитие аппаратного и программного обеспечения позволило со временем превратить эти устройства из простых «автоматизированных машин для выдачи денег» в мощные комплексы, способные заменить целый банковский офис.

Какие они бывают?

Существует довольно много компаний, производящих банкоматы. NCR, Diebold, WinCor, Nautilus… Каждая из этих компаний обладает собственным видением того, как должен выглядеть и работать АТМ. В целом же, все банкоматы можно разделить на три большие группы:

Стоит отдельно выделить платежные терминалы самообслуживания. Это упрощенные устройства, работающие только на прием наличных. Исторически сложилось так, что их не относят к категории банкоматов, хотя способы работы с наличными деньгами похожи на работу модуля Cash-in их старших братьев АТМ.

А тетрис там есть?

Банкомат, по сути, в программном отношении является обычным компьютером с подключенными к нему периферийными устройствами:

Эти периферийные устройства довольно специфичны, но их отключение, в целом, на работу системного блока никак не влияет. Если вы отключите чековый принтер, то система уведомит вас об этом, но продолжит работать.

Раньше на банкоматы устанавливалась в качестве базовой операционной системы OS/2. Но с приходом семейства Windows произошла миграция на эти ОС. При этом вариантов систем мне встречалось несколько: от Windows NT до Windows 7. В настоящее время наиболее распространенной системой является Windows XP.

Разумеется, на банкомат устанавливается масса специфического ПО: драйвера периферийных устройств, специализированное банковское ПО и т.д. В силу большого количества разнообразных процессинговых центров, разновидностей такого программного обеспечения довольно много. Но задачи у них одинаковые:

И отвечая на вопрос в заголовке раздела, — при желании, на банкомате можно играть в тетрис (бывало я так убивал время, ожидая запчастей или инкассаторов), но сначала его нужно туда установить.

А что внутри?

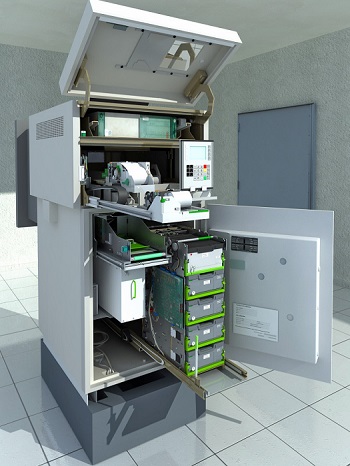

Вне зависимости от категории, к которой относится банкомат, физически его можно разделить на две половинки: верхнюю (техническую) часть и сейф. В техническом блоке обязательно расположены:

Из необязательных компонентов можно перечислить такие:

Самое главное и интересное содержится в сейфовой части.

Основным и, зачастую, единственным компонентом (у классических банкоматов), размещенным там, является диспенсер. Главной его задачей является набор купюр и подготовка пачки для выдачи клиенту. Деньги хранятся в специальных кассетах, номиналы которых четко определены. В диспенсере помещается от 4 до 6 кассет с наличными и одна, так называемая, реджект кассета, предназначенная для отбракованных купюр. Емкость кассеты составляет от 2000 до 2500 тысяч листов, однако выдать их все за одну операцию банкомат не сможет. Связано это с физическим ограничением: максимально в презентер (часть диспенсера, через которую выходит пачка наличных клиенту) проходит не более 40 купюр. А зачастую ее ограничивают программно до 30 и даже менее. Именно из-за этого бывает, что, даже имея на счету крупную сумму, снять с карточки более 40 или даже 20 тысяч рублей невозможно.

Из кассет деньги могут забираться двумя разными способами: механическим (Winkor, Diebold) или вакуумным (NCR). В первом варианте из кассеты, в которой находится большая пачка купюр, с помощью резиновых колес слистывается крайняя. После чего эта купюра подается в тракт, где перемещается с помощью ремней в специальный отсек. Там накапливается пачка для выдачи клиенту, то есть купюры различного номинала в необходимом количестве (всего не более 40 штук). Потом открывается шаттер (заглушка, защищающая механизм выдачи от различных воздействий), и деньги выходят из сейфа. Это происходит с помощью тех же ремней. Если вы не успеете забрать свою наличность в течение 30 секунд, банкомат утянет их обратно и сбросит в реджект кассету.

Механизм подачи купюр в накопительный отсек одинаков в обоих случаях. Единственное отличие второго, вакуумного способа в том, что купюра не слистывается из кассеты, а извлекается оттуда с помощью присосок.

Бывает, что в процессе перемещения купюр они застревают на ремнях, рвутся, заминаются. Как правило, это приводит к ошибке диспенсера и остановке банкомата. Нередко сейф превращается в уютный дом для грызунов, что приводит к печальным последствиям, в виде несчастных животных, которых наматывает на ремни.

Взаимодействие системного блока с диспенсером осуществляется посредством платы спецэлектроники, которая так же спрятана в сейфе. Именно она общается со всеми устройствами: клавиатурой, принтерами, диспенсером. Напрямую системный блок общается только с сетевой картой, с помощью которой осуществляется связь банкомата и процессингового центра.

В Cash-in банкоматах рядом с диспенсером установлен модуль приема наличных. Здесь уже устанавливается всего две кассеты, для приема наличных и реджект кассета. Кассет для выбракованных купюр может быть и две. Некоторые кассеты имеют два отделения: для фальшивых и бракованных (рваных, мятых и т.п.) купюр и для «забытых» купюр. Над всем этим расположен модуль, проверяющий купюры на подлинность. Выглядит он как узкий, высотой в одну купюру, тоннель с массой датчиков, настроенных каждый на свой критерий определения подлинности. Поэтому чтобы обмануть купюроприемник банкомата, необходимо приложить много усилий.

Помимо банкоматов с модулем приема наличных существуют банкоматы с депозитным модулем. Они позволяют работать не только с наличными деньгами, но и с материальными ценностями и документами. При совершении операции, клиенту выдается конверт, куда он вкладывает то, что необходимо поместить в депозитную ячейку и помещает в банкомат. На конверте указывается:

Подобные устройства в нашей стране представлены в единичных экземплярах.

Период работы банкомата от инкассации до инкассации зависит от того, насколько он востребован, и может составлять от одного дня до нескольких месяцев. Но обычно не превышает двух недель. Это связано с тем, что банку невыгодно отвлекать много наличных средств для закладки в кассеты, ведь деньги должны работать. Инкассация производится по мере опустошения кассет с наличными или при заполнении кассет для приема денег.

Относительно недавно появились ресайклинговые банкоматы. Так же, как и банкоматы Cash-in, они могут работать на прием и на выдачу наличных. В отличие от первых, которые принимают все купюры в одну кассету, не различая их номинала, здесь для каждого есть своя кассета. Наличные, внесенные в банкомат одним клиентом, выдаются следующему.

Благодаря такому механизму срок операционного цикла (время от инкассации до инкассации) может составлять несколько лет. Если какая-либо кассета заполняется, банкомат просто прекращает принимать купюры соответствующего номинала, пока в ней не освободится место. Конечно, никакой банк не позволяет длится операционному циклу такое количество времени, но периодичность инкассации таких устройств существенно реже, чем у обычных.

Благодаря особенностям прохождения купюр в тракте такого банкомата, их проверяют на подлинность трижды:

Все это дает высокую гарантию, что фальшивка не пройдет. Если фальшивая купюра и попадется, то будет сброшена в специальную кассету. Найти пытающегося обмануть систему клиента не составит особого труда.

Источник

kak_eto_sdelano

Как это сделано, как это работает, как это устроено

Самое познавательное сообщество Живого Журнала

«Банкомат (от банковский автомат, иногда ATM от англ. Automated teller machine) — программно-технический комплекс, предназначенный для автоматизированных выдачи и/или приёма наличных денежных средств как с использованием платёжных карт, так и без, а также выполнения других операций, в том числе оплаты товаров и услуг, составления документов, подтверждающих соответствующие операции.»

1. Вариант установки.
1) «Офисный». Обычный банкомат, который все представляют при произнесении этого слова. Устанавливается в помещениях.

2) Межстенный или «уличный». Нифига он не уличный никакой, потому что наружу торчит только морда с пользовательской панелью. И стоять он должен в отапливаемом помещении. Ну или в шкафу, как в этом мебельном магазине 🙂

3) Реально уличный банкомат, предназначенный для установки прямо вот на улице. На открытом воздухе. Отличается от собратьев тем, что сейфовыми стенками закрыта не только нижняя часть с денежными устройствами, но и верхняя со всякой требухой. Ну и вентиляция и отопление внутреннего пространства значительно серьезнее. Больших творческих успехов и счастья в личной жизни желают сотрудники сервисных организаций конструкторам, придумавшим компоновку банкомата NCR 5871. Потому что для его нормального обслуживания надо быть долбаным осьминогом.

Несмотря на то, что банки закупали такие устройства, на улицах их по каким-то причинам не ставили. 🙂

1. Системник. Действительно, банкоматы управляются из обычного системного блока. Ну, не совсем обычного, конечно, кое-какие модификации там имеются, но в целом поставить такой дома вполне можно. Внутри системного блока крутится специальная версия старой доброй WinXP. Только в последнее время совсем уж новые банкоматы идут с семеркой.

2. Картридер. В 99% случаев в банкоматах стоит моторизованный картридер. Это такой, который сам забирает карту, гоняет ее к нужным считывателям внутри себя. Сам умеет бороться с фишингом и скиммингом, но часто ему помогают дополнительные устройства от сторонних производителей.

3. Чековый принтер. Сейчас во всех банкоматах стоят термопринтеры, но еще лет восемь-девять назад вполне себе встречались матричные. Почему он такой длинный? А чтобы умные клиенты дергали за уже отрезанный чек. Он печатается в голове (середина устройства), там же отрезается, а потом по хоботу с помощью ремней выезжает к клиенту.

4. Монитор. Бывает обычный, бывает сенсорный. Обычный прикрыт антивандальным стеклом, сенсорный нет.

5. Барахло. Кроме основных устройств, банк может использовать штатные, но редкие типа устройства выдачи монет или колхозные типа ридера для пополнения проездных, которые монтировались при помощи дрели, напильника и какой-то там матери.

1. Собственно, сейф. Железная коробка из двухсантиметровой стали. Третий класс устойчивости ко взлому. Бывают и пятого, но реже. Это когда есть дополнительные замки и утолщенные стенки с бетонной прослойкой.

2. Диспенсер. Устройство выдачи денежных купюр. Вот это ноу-хау каждого вендора. Вот тут-то они и оттопыриваются, исхитрияясь придумать какой-нибудь хитровыделанный способ доставания денег из кассет, складывания их в пачку и отправки этой пачки клиенту.

Вот у NCR, например, диспенсер вакуумный. Это значит, что купюры из кассет извлекает вал с присосками. Видите трубки? Это как раз вакуумная магистраль. Внутри каждого пикера (это штука, куда вставляется кассета), стоит вал с двумя присосками. В нужный момент, определяемый с помощью черного колеса, открывается клапан, купюра присасывается и передается дальше в транспорт. Там ее подхватывают вертикальные ремни, передают в стакер, где формируется пачка, а потом по этой длинной штуке с ремнями пачка выезжает к клиенту.

Кроме этого, в пикерах стоят контроллеры для определения типа кассеты и датчики для предупреждения ошибочного набора, например, захвата двух купюр за один раз.

3. Кассеты. Купюры для банкомата укладываются в кассеты примерно такого вида. Влезает до 2500 штук, но по факту грузят от двухсот до полутора тысяч в зависимости от номинала. С помощью планок устанавливается длина и ширина используемых купюр, чтобы пачка не расползалась.

Как банкомат понимает где какие купюры? При сборке кассеты настраивается ее тип. При установке кассет в диспенсер, банкомат определяет, где какая кассета стоит и соотносит тип кассеты с заданным в настройках номиналом. Например, «тип А» это 500 рублей. Смысл понятен, надеюсь. Бывают активные кассеты, в которых установлены устройства слистывания купюр, как у банкоматов Wincor. Но это, как я уже говорил, предмет инженерной гордости конкретного вендора. Что касается распространенного мнения о том, что в кассетах стоят емкости с краской, взрывающиеся при несанкционированном открытии. Скажем так. Я таких кассет за все время работы не видел в использовании, хотя они в принципе существуют.

Кассет в банкомате может быть четыре-пять штук, в зависимости от типа устройства. Плюс кассета для сброса отбракованных и задржанных купюр, которая выглядит немного другим образом.

4. Купюроприемник. Вот вы будете смеяться, но последний банкомат с конвертоприемником в Питере демонтировали меньше десяти лет назад. Стоял в Рольфе на Октябрьской набережной. Правда на тот момент конвертоприемник не работал уже пару лет, но тем не менее. То есть, при выборе функции «Внесение наличных» клиенту натурально выдавался конверт, в который он вкладывал деньги, запечатывал его и засовывал обратно. Сумма вводилась вручную, а потом кассир в банке пересчитывал сумму. Тоже вручную.

Сейчас это, конечно, ушло в прошлое и в банкоматах используется два типа приемников: обычные для приема пачки и рецайклинговые. Первые просто принимают пачку и раскладывают деньги по кассетам или скидывают в ящик в произвольном порядке, а вторые сортируют купюры по номиналам и в случае необходимости выдают обратно клиенту. В полном объеме их разрешили использовать буквально год назад. До этого Центробанк не разрешал.

Купюроприемники обычно разрабатываются сторонними организациями и поставляются вендорам. Бывает такое, что все там настолько наверчено и засекречено, что инженеры вендора не имеют полного доступа к диагностике купюрника. Это реально очень навороченное и сложное устройство, на которое, к тому же, накладывается повышенная отвестсвенность. Деньги на выдачу в кассеты закладывают кассиры и пересчитываются они в стенах банка. А тут надо принять и правильно распознать какие-то непонятные деньги. А если устройство рецайклинговое, так ответственность двойная. Стоимость устройства сравнима со стоимостью обычного банкомата.

4. Лайфхак для тех, кто дочитал до конца. Если хотите воспользоваться банкоматом или терминалом, наберите на клавиатуре «456». Откроется сервисное окно со статусами устройств. Хорошо расписано вот тут. Работает не только лишь у всех банкоматов.

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Источник

Что такое диспенсер в банкомате?

Для рядовых владельцев банковских карт банкомат представляет собой единое устройство по выдаче или приему денег. Однако спектр его задач намного шире. А за движение купюр отвечает лишь отдельный его узел – диспенсер. Каковы особенности работы этой детали и место расположения в банкомате, зависит от модели устройства. Получить доступ к ней могут только сотрудники службы инкассации.

Принцип работы устройства

Диспенсер – это русская адаптация американского названия электронно-механического устройства (cash dispenser), осуществляющего выдачу и прием наличных денег. Кроме того такое же название носит окно для приема и выдачи банкнот. Диспенсер находится в нижней, так называемой сейфовой части банкомата. Эта область оснащена высокопрочным корпусом, состоящим из 2-сантиметрового слоя стали третьего класса взломостойкости. Устройство размещают в труднодоступных местах банкомата, из-за чего получить к ним доступ злоумышленникам практически невозможно.

В функции диспенсера входит не только выдача банкнот. Его задачи значительно шире:

Диспенсер состоит из 2 важнейших частей – узла подачи и кассет для банкнот. Принцип работы устройства заключается в следующем:

Таким образом, ключевая задача диспенсера – подсчет банкнот. Именно это устройство издает характерный шуршащий звук при снятии наличности с банкомата.

Примечательно, что отбракованные купюры не изымаются их обращения. Их отправляют на дополнительную проверку в банк. Если диспенсер возвращает слишком много банкнот, это чаще всего свидетельствует о неполадках в датчиках или других узлах устройства.

Виды диспенсеров в банкоматах

Производители банкоматов укомплектовывают их диспенсерами разных видов. Принципиальные отличия в них состоят только в способе извлечения денег из кассет. Тут возможно 3 варианта:

Кроме того диспенсеры различаются по способы выдачи купюр клиенту. По этому признаку их делят на следующие категории:

Обе эти версии можно встретить в современных банкоматах. Но чуть больше популярен способ выдачи пачкой. Он считается более быстрым и надежным с точки зрения безопасности.

Барабанный метод извлечения денег из кассет из-за относительно медленной работы в современных банкоматах почти не используется. Больше распространены фрикционные механизмы. Вакуумный метод – авторская разработка фирмы NCR, поэтому встречается только у банкоматов этой марки.

Способы защиты диспенсера от взлома

По сути, диспенсер представляет собой транспортер денежных купюр внутри банкомата. Управляет его работой системный блок, с которым устройство соединено шиной данных. Именно эта особенность работы прибора является его ахиллесовой пятой. Дело в том, что управляющая система и часть шины данных находятся в незащищенной зоне банкомата. Поэтому на них приходится устанавливать дополнительные средства защиты диспенсера от взлома.

Чтобы пресечь действия злоумышленников, в банкомат встраивают устройства, мешающие вскрытию внешней части. Если мошенники проламывают или просверливают корпус, то в ответ на несанкционированную попытку подключения к шине данных полностью блокируется выдача денег.

Диспенсер – одно из ключевых устройств банкомата, отвечающее за выдачу денег. Такое же название носит отсек для размещения и передачи банкнот клиенту. Помимо подсчета и транспортировки купюр этот узел отвечает за их подлинность и отсутствие повреждений. Именно диспенсер банкомата издает шуршание в процессе подсчета денег. Работа устройств разных марок различается только количеством выдаваемых за раз банкнот (пачкой или покупюрно), а также способом извлечения листов из общей кассеты.

Источник

masterok

Мастерок.жж.рф

Хочу все знать

Не знаю как у вас в городе, а у нас я до сих пор вижу длинные очереди в банкоматы в период времени выдачи зарплаты или аванса. Мне кажется куча народу до сих пор получает деньги на карточку и сразу идет все и снимает.

Я уже почти отвык от наличных денег и иногда случаются казусы, что оплатить по карте нельзя, а в кошельке копейки!

Кстати, а как в других странах (ну и у нас тоже) решается вопрос «чаевых» в ресторанах при оплате банковской картой?

«Банкомат (от банковский автомат, иногда ATM от англ. Automated teller machine) — программно-технический комплекс, предназначенный для автоматизированных выдачи и/или приёма наличных денежных средств как с использованием платёжных карт, так и без, а также выполнения других операций, в том числе оплаты товаров и услуг, составления документов, подтверждающих соответствующие операции.»

Это википедия так говорит. И действительно, несмотря на то, что 80% пользователей используют банкомат только для снятия наличных, способностей у него значительно больше. Если открыть конфигурацию устройств, то список возможного оборудования будет достаточно внушительным. Тут и полноформатный принтер A4, и клавиатура 101-клавишная, и ночной депозитор для инкассаторов, и устройство выдачи монет (кое-кто его даже использует). Другое дело, что наши банки вначале это не ставили по причине неграмотности пользователей, а потом уже поздно было – значительная часть операций самообслуживания идет через всякий интернет-банкинг и навороты эти все не особо-то и нужны.

Чем отличаются друг от друга банкоматы? Для пользователя, по сути, ничем. Любой производитель прежде чем продавать свои устройства, добивается определенного уровня качества, поэтому думать, что вот этот китайский (на самом деле корейский) банкомат плохой, а этот американский (на самом деле венгерский) – хороший, наивно. Вот с точки зрения обслуживания, да, различия есть и часто довольно серьезные.

1. Вариант установки.

1) «Офисный». Обычный банкомат, который все представляют при произнесении этого слова. Устанавливается в помещениях.

Межстенный или «уличный». Нифига он не уличный никакой, потому что наружу торчит только морда с пользовательской панелью. И стоять он должен в отапливаемом помещении. Ну или в шкафу, как в этом мебельном магазине

Реально уличный банкомат, предназначенный для установки прямо вот на улице. На открытом воздухе. Отличается от собратьев тем, что сейфовыми стенками закрыта не только нижняя часть с денежными устройствами, но и верхняя со всякой требухой. Ну и вентиляция и отопление внутреннего пространства значительно серьезнее. Больших творческих успехов и счастья в личной жизни желают сотрудники сервисных организаций конструкторам, придумавшим компоновку банкомата NCR 5871. Потому что для его нормального обслуживания надо быть долбаным осьминогом.

Несмотря на то, что банки закупали такие устройства, на улицах их по каким-то причинам не ставили. 🙂

2. Требуха.

В банкомате есть две части: сервисная и сейфовая зоны. Соответственно, в сервисной зоне находятся большая часть оборудования: чековый принтер, картридер, системник, монитор и еще некоторые полезные и не очень устройства, а в сейфовой – устройства выдачи и приема денег. Логично. Состав оборудования сервисной зоны примерно одинаковый у всех производителей банкоматов: одни и те же картридеры и принтеры можно встретить у кого угодно.

Системник. Действительно, банкоматы управляются из обычного системного блока. Ну, не совсем обычного, конечно, кое-какие модификации там имеются, но в целом поставить такой дома вполне можно. Внутри системного блока крутится специальная версия старой доброй WinXP. Только в последнее время совсем уж новые банкоматы идут с семеркой.

Картридер. В 99% случаев в банкоматах стоит моторизованный картридер. Это такой, который сам забирает карту, гоняет ее к нужным считывателям внутри себя. Сам умеет бороться с фишингом и скиммингом, но часто ему помогают дополнительные устройства от сторонних производителей.

Чековый принтер. Сейчас во всех банкоматах стоят термопринтеры, но еще лет восемь-девять назад вполне себе встречались матричные. Почему он такой длинный? А чтобы умные клиенты дергали за уже отрезанный чек. Он печатается в голове (середина устройства), там же отрезается, а потом по хоботу с помощью ремней выезжает к клиенту.

Монитор. Бывает обычный, бывает сенсорный. Обычный прикрыт антивандальным стеклом, сенсорный нет.

Барахло. Кроме основных устройств, банк может использовать штатные, но редкие типа устройства выдачи монет или колхозные типа ридера для пополнения проездных, которые монтировались при помощи дрели, напильника и какой-то там матери.

3. Сейф

1. Собственно, сейф. Железная коробка из двухсантиметровой стали. Третий класс устойчивости ко взлому. Бывают и пятого, но реже. Это когда есть дополнительные замки и утолщенные стенки с бетонной прослойкой.

2. Диспенсер. Устройство выдачи денежных купюр. Вот это ноу-хау каждого вендора. Вот тут-то они и оттопыриваются, исхитрияясь придумать какой-нибудь хитровыделанный способ доставания денег из кассет, складывания их в пачку и отправки этой пачки клиенту.

Вот у NCR, например, диспенсер вакуумный. Это значит, что купюры из кассет извлекает вал с присосками. Видите трубки? Это как раз вакуумная магистраль. Внутри каждого пикера (это штука, куда вставляется кассета), стоит вал с двумя присосками. В нужный момент, определяемый с помощью черного колеса, открывается клапан, купюра присасывается и передается дальше в транспорт. Там ее подхватывают вертикальные ремни, передают в стакер, где формируется пачка, а потом по этой длинной штуке с ремнями пачка выезжает к клиенту.

У Diebold система попроще. Купюра захватывается резиновыми валами, которые крутятся шаговыми моторами. Вжух – ушла купюра. Вжух – ушла еще одна. Ну и дальше так же. В пачку и клиенту.

Кроме этого, в пикерах стоят контроллеры для определения типа кассеты и датчики для предупреждения ошибочного набора, например, захвата двух купюр за один раз.

Именно устройство пикеров ограничивает температурный режим работы банкомата. Потому что системник и картридер плюс три или минус пять переживут, если конденсата не будет, конечно. А вот присоски и резина на фрикционах дубеет. Вместе с ремнями. Поэтому при температуре ниже +10°С в сейфе шансы того, что банкомат встанет с ошибкой набора близки к 80%. Клиенту пофиг – ему придет отмена операции, а мы будем с градусником и пеной у рта доказывать банку, что ставить банкомат в предбаннике гипермаркета на продуваемом всеми ветрами месте и ждать бесперебойной работы не стоит. Хотя в последнее время на обогреве экономят уж совсем нищебродские банки.

Купюры для банкомата укладываются в кассеты примерно такого вида. Влезает до 2500 штук, но по факту грузят от двухсот до полутора тысяч в зависимости от номинала. С помощью планок устанавливается длина и ширина используемых купюр, чтобы пачка не расползалась.

Как банкомат понимает где какие купюры? При сборке кассеты настраивается ее тип. При установке кассет в диспенсер, банкомат определяет, где какая кассета стоит и соотносит тип кассеты с заданным в настройках номиналом. Например, «тип А» это 500 рублей. Смысл понятен, надеюсь. Бывают активные кассеты, в которых установлены устройства слистывания купюр, как у банкоматов Wincor. Но это, как я уже говорил, предмет инженерной гордости конкретного вендора. Что касается распространенного мнения о том, что в кассетах стоят емкости с краской, взрывающиеся при несанкционированном открытии… Скажем так. Я таких кассет за все время работы не видел в использовании, хотя они в принципе существуют.

Кассет в банкомате может быть четыре-пять штук, в зависимости от типа устройства. Плюс кассета для сброса отбракованных и задржанных купюр, которая выглядит немного другим образом.

Вот вы будете смеяться, но последний банкомат с конвертоприемником в Питере демонтировали меньше десяти лет назад. Стоял в Рольфе на Октябрьской набережной. Правда на тот момент конвертоприемник не работал уже пару лет, но тем не менее. То есть, при выборе функции «Внесение наличных» клиенту натурально выдавался конверт, в который он вкладывал деньги, запечатывал его и засовывал обратно. Сумма вводилась вручную, а потом кассир в банке пересчитывал сумму. Тоже вручную.

Сейчас это, конечно, ушло в прошлое и в банкоматах используется два типа приемников: обычные для приема пачки и рецайклинговые. Первые просто принимают пачку и раскладывают деньги по кассетам или скидывают в ящик в произвольном порядке, а вторые сортируют купюры по номиналам и в случае необходимости выдают обратно клиенту. В полном объеме их разрешили использовать буквально год назад. До этого Центробанк не разрешал.

Купюроприемники обычно разрабатываются сторонними организациями и поставляются вендорам. Бывает такое, что все там настолько наверчено и засекречено, что инженеры вендора не имеют полного доступа к диагностике купюрника. Это реально очень навороченное и сложное устройство, на которое, к тому же, накладывается повышенная отвестсвенность. Деньги на выдачу в кассеты закладывают кассиры и пересчитываются они в стенах банка. А тут надо принять и правильно распознать какие-то непонятные деньги. А если устройство рецайклинговое, так ответственность двойная. Стоимость устройства сравнима со стоимостью обычного банкомата.

Почему он такой здоровый? Потому что а) принимает деньги пачкой; б) в случае отмены операции может вернуть их назад. Для реализации варианта «а)» необходимы секции разделения купюр, а для варианта «б)» эскроу-модуль. Это такой барабан, на который после приема и проверки пачки наматываются деньги. В случае одобрения операции они уходят в кассеты, а в случае отмены – обратно клиенту.
