Вентильные разрядники: принцип действия и характеристики
Устройство и принцип действия вентильных разрядников
Основными элементами вентильного разрядника являются искровой промежуток и нелинейный последовательный резистор, которые включаются последовательно между токоведущим проводом и землей параллельно защищаемой изоляции.
При воздействии на разрядник импульса грозового перенапряжения его искровой промежуток пробивается и через разрядник проходит ток. Разрядник таким образом вводится в работу. Напряжение, при котором пробиваются искровые промежутки, называется пробивным напряжением разрядника.
После пробоя искрового промежутка напряжение на разряднике, а значит, и на защищаемой им изоляции снижается до величины, равной произведению импульсного тока I и на сопротивление последовательного резистора Rи. Это напряжение называется остающимся напряжением Uосн. Его величина не остается постоянной, а изменяется вместе с изменением величины импульсного тока I и, проходящего через разрядник. Однако в течение всего времени работы разрядника остающееся напряжение не должно повышаться до величины, опасной для защищаемой изоляции.
Рис. 1. Электрическая схема включения вентильных разрядников. ИП — искровой промежуток, Rн — сопротивление нелинейного последовательного резистора, U — импульс грозового перенапряжения, И — изоляция защищаемого объекта.
После прекращения протекания импульсного тока через разрядник продолжает проходить ток, обусловленный напряжением промышленной частоты. Этот ток называется сопровождающим. Искровые промежутки разрядника должны обеспечить надежное гашение дуги сопровождающего тока при первом прохождении его через нуль.
Рис. 2. Форма импульса напряжения до и после срабатывания вентильного разрядника. t р — время срабатывания разрядника (время разряда), I и — импульсный ток разрядника.
Напряжение гашения вентильных разрядников
Надежность гашения дуги искровым промежутком зависит от величины напряжения промышленной частоты на разряднике в момент гашения сопровождающего тока. Максимальная величина напряжения, при которой искровые промежутки разрядников надежно разрывают сопровождающий ток, называется наибольшим допустимым напряжением или напряжением гашения Uгаш.
Для разрядников, работающих в сетях с изолированной нейтралью, напряжение гашения принимается равным U гаш =1,1 х 1,73 х U ф = 1,1 U н, где U ф — рабочее фазное напряжение.
При этом учитывается возможность повышения напряжения на неповрежденных фазах до линейного при замыкании одной фазы на землю и еще на 10% из-за регулирования напряжения потребителя. Следовательно, наибольшее рабочее напряжение разрядника составляет 110% номинального линейного напряжения Uном.
Для разрядников, работающих в сетях с глухо заземленной нейтралью, напряжение гашения составляет 1,4 U ф, т. е. 0,8 номинального линейного напряжения сети: U гаш = 1,4 U ф = 0,8 U ном. Поэтому такие разрядники иногда называются 80%-ными.
Искровые промежутки вентильных разрядников
Искровые промежутки вентильных разрядников должны удовлетворять следующим требованиям: иметь стабильное пробивное напряжение при минимальных разбросах, иметь пологую вольт-секундную характеристику, не изменять свое пробивное напряжение после многократных срабатываний, гасить дугу сопровождающего тока при первом переходе его через нулевое значение. Этим требованиям удовлетворяют многократные искровые промежутки, которые собираются из единичных искровых промежутков с малыми воздушными зазорами. Единичные искровые промежутки включаются последовательно и на каждый из них при наибольшем допустимом напряжении приходится около 2 кВ.
Деление дуги на короткие дуги в единичных искровых промежутках повышает дугогасящие свойства вентильного разрядника, что объясняется интенсивным охлаждением дуги и большим падением напряжения у каждого электрода (эффект катодного падения напряжения).
Для эффективной защиты изоляции вольт-секундная характеристика ее должна лежать выше вольт-секундной характеристики разрядника. Сдвиг вольт-секундных характеристик необходим для того, чтобы сохранить надежность защиты при случайном ослаблении изоляции в эксплуатации, а также из-за наличия зон разброса разрядных напряжений как у самого разрядника, так и у защищаемой изоляции.
Вольт-секундная характеристика разрядника должна иметь пологую форму. Если она будет крутой, как это показано на рис. 3 пунктиром, то это приведет к тому, что разрядник потеряет универсальность, так как для каждого вида оборудования, обладающего индивидуальной вольт-секундной характеристикой, потребуется свой специальный разрядник.
Рис. 3. Вольт-секундные характеристики вентильных разрядников и защищаемой ими изоляции.
Кроме того, последовательно включенное карборундовое сопротивление, являясь активным сопротивлением, уменьшает сдвиг по фазе между сопровождающим током и напряжением, а при одновременном переходе их через нулевое значение гашение дуги облегчается.
С повышением напряжения величина сопротивления запорных слоев падает, что обеспечивает прохождение больших токов при относительно небольших падениях напряжения.
HTML clipboard Зависимость напряжения на разряднике от величины проходящего через него тока (вольт-амперная характеристика) приближенно выражается уравнением:
где U — напряжение на сопротивлении нелинейного резистора вентильного разрядника, I — ток, проходящий через нелинейный резистор, С — постоянная, численно равная сопротивлению при токе 1 А, α — коэффициент вентильности.
Чем меньше коэффициент α, тем меньше изменяется напряжение на нелинейном резисторе при изменении проходящего через него тока и тем меньше остающееся напряжение на вентильном разряднике.
Для повышения защитных свойств вентильного разрядника нужно снижать остающееся напряжение, чего можно достичь уменьшением коэффициента вентильности α последовательного нелинейного резистора при одновременном повышении дугогасящих свойств искровых промежутков.
Повышение дугогасящих свойств искровых промежутков дает возможность увеличить сопровождающий ток, обрываемый ими, а следовательно, позволяет уменьшить сопротивление последовательного резистора. Техническое усовершенствование вентильных разрядников в настоящее время идет именно этими путями.
Следует отметить, что в схеме вентильного разрядника важное значение имеет заземляющее устройство. При отсутствии заземления разрядник работать не может.
Заземления вентильного разрядника и защищаемого им оборудований объединяются. В тех случаях, когда вентильный разрядник по каким-либо причинам имеет отдельное от защищаемого оборудования заземление, величина его нормируется в зависимости от уровня изоляции оборудования.
После тщательного осмотра разрядники устанавливают на опорные конструкции, выверяют по уровню и отвесу с подкладкой в необходимых случаях под цоколь отрезков из листовой стали и закрепляют на опорах с помощью хомута болтами.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:

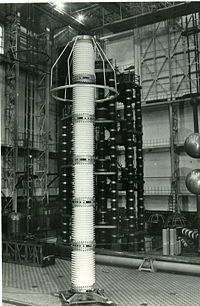

Разрядник вентильный
Вентильные разрядники, как и другие типы разрядников, предназначены для ограничения возникающих в электрических сетях коммутационных и атмосферных перенапряжений, с целью предотвращения возможных пробоев изоляции, повреждения оборудования и прочих негативных последствий.
Содержание
Конструкция и принцип действия
Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких однократных) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды. Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили свое название. Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.
Разрядник типа РВС-10 (разрядник вилитовый станционный на 10 кВ) показан на рисунке. Основными элементами являются вилитовые кольца 1, искровые промежутки 2 и рабочие резисторы 3. Эти элементы расположены внутри фарфорового кожуха 4, который с торцов имеет специальные фланцы 5 для крепления и присоединения разрядника.
Рабочие резисторы 3 изменяют свои характеристики при наличии влаги. Кроме того, влага, оседая на стенках и деталях внутри разрядника, ухудшает его изоляцию и создает возможность перекрытия. Для исключения проникновения влаги кожух разрядника герметизируется по торцам с помощью пластин 6 и уплотнительных резиновых прокладок 7.
Работа разрядника происходит в следующем порядке.
При появлении перенапряжения пробиваются три последовательно включенных блока искровых промежутков 2. Импульс тока при этом через рабочие резисторы замыкается на землю. Возникший сопровождающий ток ограничивается рабочими резисторами, которые создают условия для гашения дуги сопровождающего тока.
Основные характеристики вентильного разрядника
Выбор вентильных разрядников
Маркировка вентильных разрядников
Маркировка вентильных разрядников
По позициям в обозначении:
Литература
Ссылки
Полезное
Смотреть что такое «Разрядник вентильный» в других словарях:
Разрядник вентильный — Разрядник, предназначенный для защиты электрооборудования сетей переменного тока от различных перенапряжений (См. Перенапряжение); представляет собой ряд искровых промежутков (См. Искровой промежуток) (ИП), последовательно с которыми… … Большая советская энциклопедия
Разрядник — У этого термина существуют и другие значения, см. Разрядник (значения). Разрядник электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником… … Википедия
Вентильный разрядник — Вентильные разрядники, как и другие типы разрядников, предназначены для ограничения возникающих в электрических сетях коммутационных и атмосферных перенапряжений, с целью предотвращения возможных пробоев изоляции, повреждения оборудования и… … Википедия
Разрядник — устройство для замыкания электрических цепей посредством электрического разряда в газе, вакууме или (реже) твёрдом диэлектрике; содержит 2 (или более) электрода, разделённых (соответственно одним или более) разрядным промежутком,… … Большая советская энциклопедия
вентильный разрядник — Разрядник, имеющий однократный или многократный искровой промежуток, включенный последовательно с рабочим резистором с нелинейной вольт амперной характеристикой. В некоторых разрядниках параллельно искровым промежуткам присоединяются шунтирующие… … Справочник технического переводчика
вентильный разрядник комбинированного типа — Разрядник, предназначенный для защиты от атмосферных и коммутационных перенапряжений, в котором при импульсных токах с большими максимальными значениями часть рабочего резистора шунтируется искровыми промежутками [ГОСТ 16357 83] Тематики УЗИП… … Справочник технического переводчика
ВЕНТИЛЬНЫЙ РАЗРЯДНИК — разрядник, предназначенный для защиты изоляции электрооборудования от атм. и коммутац. перенапряжений; представляет собой ряд искровых промежутков, последовательно с к рыми включены нелинейные резисторы (т. е. резисторы, сопротивление к рых… … Большой энциклопедический политехнический словарь
РАЗРЯДНИК — электротехнич. устройство в простейшем случае в виде двух или неск. электродов, разделённых диэлектрич. промежутком (напр., воздухом). Применяют для защиты электрич. сетей и установок от перенапряжений (электрич. пробой, возникающий между… … Большой энциклопедический политехнический словарь
Вентильный разрядник — 6. Вентильный разрядник разрядник, состоящий из нелинейного сопротивления и включенного последовательно с ним многократного искрового промежутка. Источник: СТ СЭВ 2725 80: Электроустановки переменного тока напряжением свыше 1 кВ. Требования к… … Словарь-справочник терминов нормативно-технической документации
ОПН — Ограничитель перенапряжений (ОПН) Разрядник электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Содержание 1 Применение … Википедия
В процессе эксплуатации, высоковольтное оборудование может часто подвергаться перенапряжениям, возникновение которых обусловлено как внешними, так и внутренними факторами. К внешним относятся перенапряжения вызванные грозовыми разрядами, попадающими в конструкции электроустановок.
Внутренние перенапряжения, вызванные включениями или отключениями коммутационных аппаратов в распределительных устройствах энергосистем по другому называют коммутационными. Какой бы характер не носило перенапряжение, оно имеет отрицательное влияние на изоляционные характеристики оборудования, и надежность энергосистемы в целом.
Как видно, эти два вида одного и того же явления имеют разные характеристики, следовательно, на изоляцию оборудования воздействую по-разному. Согласно регламентирующим документам, все электроустановки должны иметь защиту от перенапряжений.
В распределительных устройствах подстанций, для защиты высоковольтного электрооборудования применяют вентильные разрядники. Название вентильных они получили, за свое свойство быть «запертыми» при номинальных уровнях напряжений, и «открываться» при перенапряжении.
Таким образом, для защиты используется их способность «открываться» и «закрываться» подобно вентилю. Разрядники постоянно находятся в работе, они жестко присоединены к ошиновке защищаемого оборудования.
Находясь постоянно под номинальным напряжением, эти устройства имеют бесконечно большое сопротивление, и ток утечки измеряется в mA.
Если к разряднику приложить более высокое напряжение, которое может возникнуть в результате попадания грозы или включения/отключения длинной холостой линии, сопротивление становится ничтожно малым, и разрядник «открывается».
При этом он пропускает ток промышленной частоты и импульсный ток, возникший при перенапряжении, в землю, уберегая защищаемое оборудование, от импульса высокого напряжения. Именно поэтому, очень важно, чтобы разрядник имел надежное заземление и был установлен как можно ближе к защищаемому оборудованию. Это обусловлено уменьшением потенциального участка, куда могла бы попасть молния.
Разрядники, должны быть установлены без каких- либо коммутационных аппаратов. Это обусловлено тем, что излишние контактные соединения, могут нарушить электрическую связь разрядника и защищаемого оборудования и привести к его повреждению.
Типы разрядников. Для всех видов вентильных разрядников характерной особенностью является наличие искровых промежутков в совокупности с рабочими и шунтирующими резисторами. Все это помещается в фарфоровую рубашку и герметично заделывается во фланцевых соединениях с помощью армировочных растворов.
В процессе эксплуатации армировка должна быть постоянно покрыта эмалью или влагостойкой краской. Искровые промежутки изготавливаются из миканитовых шайб, их количество и соотношение с сопротивлением рабочего резистора определяется классом напряжения разрядника.
Вентильные разрядники типа РВП, РВО, РВС, РВЭ, РВН состоят из последовательно включенных искровых промежутков и рабочего сопротивления. Способность таких разрядников гасить импульсный ток разряда ограничена способностью простых искровых промежутков гасить дугу. Поэтому, их применяют только для защиты от грозовых перенапряжений, длительность импульса которых меньше, чем у коммутационных.
Разрядники типа РВМ, РВМГ и РВРД отличаются от вышеперечисленных, магнитным гашением дуги. То есть дуга в искровом промежутке, под действием магнитного поля постоянных магнитов растягивается и гасится.
Кроме этого, в разрядниках РВМГ параллельно с искровым промежутком подключены резисторы, “берущих” на себя часть разряда. Такие разрядники защищают не только от грозовых, но и от кратковременных коммутационных перенапряжений.
В случаях, когда требуется защита от перенапряжений, вызванных коммутацией электрооборудования, например одностороннее отключение холостой линии напряжением 330 кВ и выше, применяют комбинированные магнитно-вентильные разрядники типа РВМК. Они состоят из нескольких модулей: основного, вентильного и искрового элемента.
Основной элемент состоит из искровых промежутков с и рабочих резисторов. Искровой элемент состоит из искровых промежутков, вентильный элемент только из резисторов. Разрядник РВМК-750 (1150) состоит из модулей. Каждый модуль содержит грозовую и коммутационную часть, блок шунтирующих сопротивлений и конденсаторов.
До настоящего момента на подстанциях применялись вентильные разрядники типа РВС, РВП, РВО, РВМГ, РВМК. Данные типы объединяет то, что в качестве нелинейного сопротивления в них использовали вилит и искровые промежутки.
В последнее время, их применение сокращается. На смену оборудованию, прослужившему более двух десятков лет на подстанциях отечественной энергосистемы, приходит новое, более совершенное оборудование – ограничители перенапряжений.
Разрядник- принцип работы, устройство и его виды
Сейчас в наше время разрядники распространены повсеместно. Поэтому вопросы о разрядниках стали актуальными. Но на большинстве сайтов информация очень сложная и непонятная. Эта статья очень проста в понимании. Из неё вы узнаете: что такое разрядник, принцип работы, устройство и виды разрядников.
В современной электронике довольно часто возникают сильные всплески напряжения. Перенапряжения могут сильно повлиять на электрические устройства, работающие при нормальных условиях, даже если они кратковременны. Причиной этого может стать плохая коммутация электрических цепей, слабая изоляция, резонансные помехи. Причины бывают, как и внутренние, так и внешние. Атмосферные разряды гроз могут стать внешней причиной перенапряжения.
Для предохранения от перенапряжения раньше применялись только громоотводы. Сейчас с высоким развитием современной электроники стали применяться такие замечательные устройства, как разрядники.
Что такое разрядник?
С высоким развитием промышленности удалось сделать разрядники экономичными и эффективными для использования в своих целях. Сейчас в наше время использование надежной изоляции весьма дорого и неэффективно, удобнее всего, конечно же, использовать разрядники.
В узком смысле разрядники являются защитными элементами электрических цепей, без которых часто бы портились электрические приборы, изоляция ЛЭП кабелей или проводов.
Устройство разрядника
Разрядник состоит из двух основных частей: электродов и дугогасительного устройства.
Устройство разрядника в зависимости от его вида бывает разным.
Разрядник имеет прочный герметичный корпус, который предохраняет его от внешних механических повреждений. Промежуток между электродами называется искровым промежутком. Один из электродов присоединяется к защищаемому элементу электрической цепи, а другой обязательно заземляется. Без заземления разрядник бесполезен.
Важно то, что дугогасительное устройство несёт большее значение в работе разрядника, в ином случае разрядник не сможет предотвратить от фазного пробоя. Фазный пробой повлечет за собой короткое замыкание (КЗ).
Рис 2. Устройство трубчатого разрядника
Пробивное напряжение – это одна из главных характеристик разрядника, которая показывает напряжение, при котором в разряднике, между его электродами возникает искры, то есть разрядник пробивается. Полярность подключение к электродам 2 и 3 не имеет существенной разницы, если это разрядник переменной сети.
Дугогасительное устройство в данном случае представляет из себя корпус, который выделяет газ. Современные методы производства позволяют создавать разрядники различных характеристик.
Принцип работы разрядника
Принцип работы разрядника довольно прост, как и его устройство. При возникновение перенапряжения на электродах разрядника значительно возрастает напряжение. Если это напряжение станет больше напряжение пробоя, которое прописано в характеристике устройства, то возникнет пробой.
Чтобы этого не произошло, в разряднике присутствует дугогасительное устройство. В зависимости от вида разрядника имеются различные виды дугогасительных устройств. Все разрядники подразделяются на несколько видов.
Ниже представлены основные виды разрядников.
Виды разрядников:
-Трубчатый (воздушный);
-Газовый;
-Вентильный:
-Магнитовентильный разрядник (РВМГ);
-Ограничитель перенапряжения нелинейный (ОПН);
-Трубчатые разрядники ( воздушный )
Трубчатый разрядник
Трубчатый разрядник представляет собой трубку из прочного материала. Сам материал – это различные полимеры. Самый распространённый из них – это полихлорвинил. Полихлорвинил способен вынести температуру, пригодную для данного типа разрядников.
В трубку помещены два электрода (рис 1.). Один присоединяется к защищаемому элементу, а другой заземляется. Принцип работы трубчатого разрядника довольно прост.
При напряжении пробоя образуется искра, которая ионизирует воздух. Воздух сильно нагревается, при этом идет массовое выделение газов.
Интенсивная газовая генерация гасит дугу фазного напряжения. Такое дугогасительное устройство называется продольным дутьём. Для выхода газов наружу, в разряднике имеется отверстие.
Газовый разрядник отличается от воздушного только тем, что его корпус наполняют инертным газом (аргоном или неоном). В отличие от воздушного разрядника, в газовом разряднике дугу, образованную фазным напряжением, гасят инертные газы.
В современной электронике трубчатые разрядники распространены повсеместно. Они просты по устройству и надежны. Пробивное напряжение воздушных разрядников невысокое, поэтому такие разрядники не применяются в более высоковольтной аппаратуре.
Более высокое пробивное напряжение у газовых разрядников. Они гораздо эффективнее, так как газы не вступают в реакции, тем самым продлевают жизнь электродам.
Рис 3. Трубчатый разрядник
Вентильные разрядники.
Вентильный разрядник состоит из набора многократно повторяющихся искровых промежутков и нелинейных сопротивлений.
Принцип работы вентильного разрядника немного другой, чем у трубчатых разрядников. Во время работы электроды искрового промежутка снимают перенапряжения, а нелинейные сопротивления(резисторы) гасят дугу фазного напряжения.
Резисторы состоят из набора вилитовых дисков. Вилит – это запеченная смесь карбида кальция с жидким стеклом. По сравнению с трубчатыми и газовыми разрядниками, вентильные разрядники имеют более высокое напряжение пробоя.
Рис 4. Вентильный разрядник.
Магнитовентильный разрядник (РВМГ)
В отличие от устройства вентильного разрядника, в устройство магнитовентильного разрядника входит набор кольцевых магнитов.
Принцип работы магнитовентильного разрядника немного другой. При пробое фазным напряжением образуются дуга. Под воздействием магнитного поля магнитов дуга начинает вращаться, тем самым дуга гасится.
Рис 5. Магнитовентильный разрядник (РВМГ).
Ограничители перенапряжения нелинейные (ОПН).
Варистор – это полупроводниковый резистор, который меняет сопротивление в зависимости от приложенного к нему напряжения. При возрастании напряжения, сопротивление варистора падает, поэтому он пропускает через себя электрический ток, тем самым снимая напряжение с защищаемого участка электрической цепи.
Варисторы в процессе работы очень сильно нагреваются, поэтому корпуса нелинейных ограничителей перенапряжения делают теплопроводными. Это позволяет отводить тепло.
Сама конструкция ОПН очень проста, поэтому это упрощает методы производства. Также у ОПН неплохие технические характеристики. Количество варисторов можно варьировать в зависимости от нужного пробивного напряжения нелинейного ограничителя перенапряжения.
Рис 6.Ограничитель перенапряжения нелинейный (ОПН).
В заключение хочу скачать, что помимо высоковольтных разрядников, в современной электронике появились низковольтные разрядники.
