Инструкция по заправке перезаправляемых картриджей Epson.
Информация предоставлена компанией Ancom-Shop
Перезаправляемые картриджи Epson (ПЗК) отличаются от оригинальных только тем, что они прозрачные, и имеют отверстие для заправки чернилами с пробкой. ПЗК покупаются лишь один раз, далее вы лишь приобретаете к ним чернила.
Разные модели принтеров Epson имеют разные типы чернил — водорастворимые, либо пигментные. При покупке следует учитывать тип чернил, используемых в вашем принтере, иначе использование не того типа чернил/некачественных/разбавленных грозит засором печатающей головки, а это самая дорогостоящая деталь вашего принтера. Поэтому при покупке следует пару раз внимательно проверить тот ли тип чернил вы приобретаете. Мы рекомендуем использовать чернила марки InkTec (Корея).
Помните, что качество документа/фотографии зависит не только от картриджей, но и от технического состояния вашего принтера, его печатающих элементов, чернил, используемой бумаги, правил эксплуатации и.т.д. Поэтому, если вы правильно заправите и установите ПЗК, проблем и ухудшения качества печати возникнуть не должно.
Мы настоятельно рекомендуем вам перед заправкой ПЗК установить их в принтер пустыми, дабы проверить определит ли принтер чипы на ПЗК (вы должны получить информацию от принтера «Все в порядке, готов к печати», и убедиться в правильности работы чипов). Т.К. в противном случае — использованные (заправленные, испачканные) картриджи возврату и обмену как правило не подлежат. В момент установки картриджей следует учесть, что пластик новый, и картриджи могут вставляться с трудом. Приложите необходимое усилие, и убедитесь, что все ПЗК защелкнулись до конца и стоят на своем месте.
ПЗК работают исключительно комплектом. Их нельзя использовать вместе с оригинальными и совместимыми картриджами. Все картриджи, которые вы использовали ранее (оригинальные, совместимые) нужно убрать из принтера.
ПЗК имеют три отверстия.
То, которое расположено в нижней части картриджа, (с защитной пленкой), трогать нельзя (в отличии от оригинального картриджа, в ПЗК стоит специальный клапан, чтобы при извлечении картриджа из принтера чернила не вытекали из нижнего отверстия). Не отрывайте пленку и не прокалывайте отверстие сами. Принтер сам проколет все нужные ему отверстия в момент установки картриджа. В противном случае, если вы оторвете/подрежете эту пленку, то из клапана начнут сочиться чернила и просто скорее всего зальют вам руки чернилами, либо еще хуже, зальют принтер и тем самым выведут его из строя.
На верхней части ПЗК расположены два отверстия.
Одно из них ведет к той части картриджа, которая (видно на просвет) поменьше и с перегородками внутри. Это — воздушное отверстие. Его вы всегда держите открытым. Закрываете только в случае транспортировки принтера или картриджа, либо при длительном хранении принтера без печати (месяц-два). Но мы не рекомендуем вам надолго оставлять принтер без печати, во избежания засыхания чернил в печатающей головке.
Для воздушных отверстий в комплектах с ПЗК как правило идет комплект дополнительных пробок (заглушек).
Второе отверстие — отверстие для заправки чернил (бывает обозначено каплей). Цветные пробки также идут в комплекте.
ВНИМАНИЕ! Вне зависимости от конструктивных особенностей вашего принтера, заправлять ПЗК прямо в нем нельзя!
Для заправки вам понадобятся чернила и обычные медицинские шприцы без игл. Помните, один шприц — один цвет. Не заправляйте два цвета одним шприцом. После первой заправки шприцы можно оставить на будущее использование, предварительно промыв водой.
Наберите чернила из бутылочки в шприц.

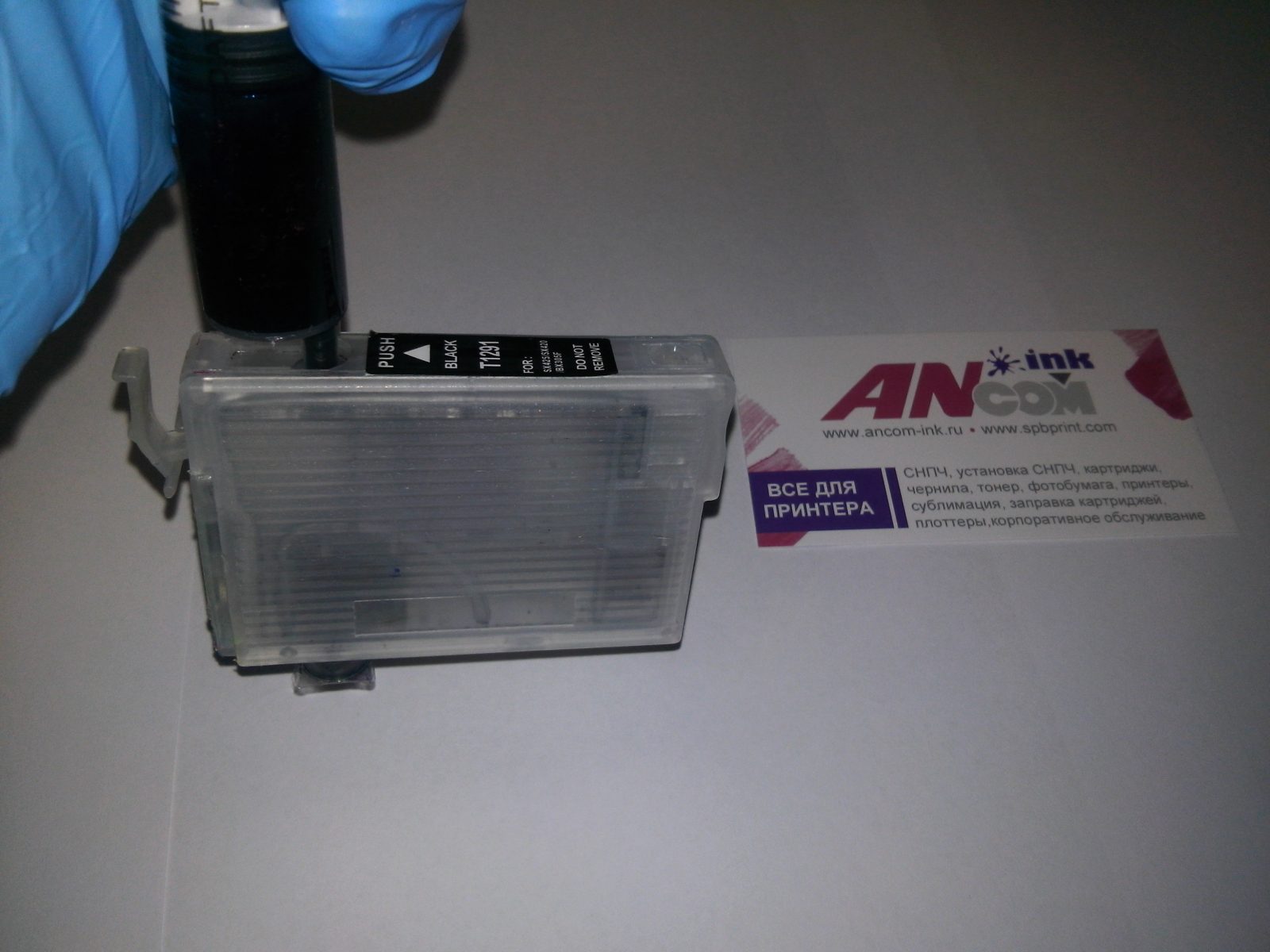

Носик шприца (без иглы) плотно вставьте в отверстие для заправки, как показано на фото, и плавно залейте чернила из шприца в картридж. Во время заправки картридж держать необходимо так, чтобы воздушное отверстие находилось по уровню выше, чем заправочное — таким образом воздух будет легче выходить и не будут образовываться пузырьки.
Заполните картридж примерно на 90%.
После заправки плотно закройте отверстие с чернилами пробочкой соответствующего цвета.
Повторите процедуру заправки с остальными картриджами.
Внимание! Если ваш картридж не имеет второго дополнительного отверстия для заправки, то заправку следует произвести через нижний клапан картриджа. Картридж держите воздушным отверстием кверху, для того, чтобы не пролить чернила.
После начала использования ПЗК ваш принтер не будет правильно показывать уровень чернил в картриджах (информация, выдаваемая принтером/программой будет ложной), т.к. чипы — самообнуляемые, и каждый раз, когда вы вытаскиваете и вставляете картридж, принтер «думает» что вы поставили оригинальный, целый картридж.
Если вы не успели отследить уровень чернил и они закончились, ничего страшного с принтером не произойдет, кроме испорченного документа/фото.
Обращаем внимание! Самый важный элемент картриджа — электронный чип.
Все чипы должны стоять ровно, обращайтесь с ними аккуратно, самое главное — не испачкайте чипы чернилами или чем нибудь еще. В противном случае это может привести к ошибке «Неопознанный картридж», она подробно описана в этой статье. В случае, если все таки на чипы что либо попало, имейте ввиду, что очищать их надо специальными жидкостями, и под это понятие не попадают — вода, водка, жидкость для снятия лака, растворители и прочие растворы, используемые в быту.
При соблюдении всех нюансов и рекомендаций, описанных в этой инструкции ПЗК должны исправно работать.
Благодарим вас за то, что прочитали эту инструкцию.
Если у вас возникли вопросы, не описанные в данной инструкции, то мы будем рады помочь. Наши контакты вы можете найти на сайте магазина Ancom-Ink.
epson 4518 чем заправить
Другие товары и услуги:
Совместимость с принтерами
Совместимость с принтерами
Серия Epson EPL
Обзор
Тех. характеристики
Технические характеристики
| Производитель | Tonerman |
| Тип | тонер-картридж |
| Цвет | Black (черный) |
| Ресурс | 3000 стр. |
Гарантии
1. Гарантийные обязательства на услуги и продукцию компании Tонермен:
1.1. На все виды услуг и продуктов, производимых компанией Tонермен, предоставляется гарантия сроком на 1 год от момента покупки или оказания услуги, либо до момента окончания тонера в печатающем картридже (окончанием тонера считается 10% остаток от нормы, заявленной производителем).
1.2. Гарантийные обязательства включают в себя:
1.2.1. Устранение обнаруженных неисправностей в печатающем картридже.
1.2.2. Замену печатающего картриджа за счёт компании Тонермен в случае невозможности устранения обнаруженных в нем неисправностей.
2. Гарантийные обязательства на устройства, эксплуатирующие печатающие картриджи Тонермен:
2.1. На печатающие устройства, эксплуатирующие картриджи Тонермен, предоставляется ограниченная по времени гарантия (1 год) с момента приобретения печатающего картриджа, используемого в данном печатающем устройстве.
2.2. Гарантийные обязательства включают в себя:
2.2.1. Ремонт печатающего устройства в случае, если выход его из строя спровоцирован эксплуатацией в нём печатающего картриджа Тонермен;
2.2.2. Предоставление на время ремонта другого печатающего устройства взамен неисправного;
2.2.3. В случае невозможности ремонта замену неисправного печатающего устройства на аналогичное.
3. Гарантийные обязательства на печатающие картриджи Тонермен не обеспечиваются в следующих случаях:
3.1. Если нарушены гарантийные пломбы или отсутствуют метки идентификации, установленные на печатающий картридж;
3.2. Если условия эксплуатации, хранения и транспортировки покупателем повлекли за собой физическое повреждение самого печатающего картриджа;
3.3. Если со стороны пользователя имело место несанкционированное воздействие на картридж.
4. Гарантийные обязательства на печатающие устройства, эксплуатирующие печатающие картриджи Тонермен не обеспечиваются в следующих случаях:
4.1. Если условия эксплуатации печатающего картриджа повлекли за собой попадание посторонних предметов в печатающее устройство.
Вы можете спокойно заправлять картриджи EPL–6200 и тонером Gold ATM и тонером Silver ATM. Оба тонера дадут достаточно контрастную печать вполне достаточную для столь старых принтеров. Важнее хорошо вычистить картридж перед заправкой от остатков старого тонера для избежания конфликта тонеров. Разница между этими тонерами в производителе порошка:
Тонер EPSON EPL-5700/5900/6100/6200 (фл,750) Gold ATM — Япония.
Тонер EPSON EPL-5700/5900/6100/6200 (фл,750) Silver ATM — Тайвань.
Тонер Gold менее абразивный, чем Silver, и обеспечивает большую сохранность компонентов картриджей. Но если Вам нужно заправить картриджи 1-2 раза, то Вы этого эффекта просто не заметите. Делайте выбор в соответствии с Вашими задачами и возможностями. По нашему мнению, лучше взять Gold в любом случае, но это скорее элемент перфекционизма, чем трезвый расчет.
Заправить картридж EPSON 4518 у нас Вы можете быстро и по низкой цене! Заправка картриджа EPSON 4518 для EPL-6200 — выполняется только качественными и проверенные временем расходными материалами с применением необходимого оборудования. Заправляя картридж EPSON 4518 у нас, вы можете быть уверены, что обратились в фирму по заправке картриджей, которая не первый год предоставляет высококачественные услуги.
Картридж EPSON 4518 используется:
Картридж EPSON 4518 используется в моделях: EPSON EPL-6200
Время предоставления услуги
Картридж EPSON 4518 может быть заправлен в день обращения
Инструкции по заправке и установке перезаправляемых картриджей Epson
Общая информация о перезаправляемых картриджах Epson
Заправка и установка перезаправляемых картриджей (RPC) на принтеры Epson — это процедура, с которой может справиться любой пользователь без предварительного опыта. Во всех принтерах и многофункциональных устройствах Epson используются картриджи с микросхемой. Оригинальные чипы картриджей защищены от повторного использования. Авточипы (ARC), установленные на перезаправляемых картриджах, функционально аналогичны оригинальным, но позволяют сбросить картридж (сбросить уровень чернил) для повторного использования.
Клапаны заправки позволяют их владельцам быстро и удобно заправлять картриджи, тем самым сокращая расходы на печать в 20 и более раз за счет использования совместимых чернил. Устройства пожаротушения Epson работают только в комплекте, т.е.использовать их частично, объединить с оригинальными картриджами не получится.
Все операции по заправке и установке устройства перехвата желательно проводить на заранее расстеленной газете или клеенке, чтобы чернила не попали на мебель.
Конструктивные особенности перезаправляемых картриджей Epson
PZK — это пластиковый полый резервуар для чернил с двумя отверстиями вверху и одним внизу. Нижнее отверстие предназначено для подачи чернил к соединению печатающей головки. Верхние отверстия: одна заливка (З) закрывается резиновой пробкой, другая — воздушная (В) изначально закрывается резиновой пробкой или клеем. Существует несколько типов перезаправляемых картриджей Epson с обозначенными функциональными отверстиями:
ВАРИАНТ 2:
— вставить в заливное отверстие шприц без поршня и налить в него чернила;
— вставьте шприц с зазубренным концом в выходное отверстие картриджа до упора и медленно потяните поршень на себя.
Оставшиеся чернила из картриджа начнут перетекать в шприц, а чернила из подключенного контейнера потекут в картридж через трубку. Вы должны тянуть чернила обратно до тех пор, пока не увидите, что весь воздух вышел из картриджа и чернила исчезли. Желательно подождать, пока чернила не начнут стекать в шприц, а не вспениться. Выполняйте весь процесс вакуумного заполнения медленно, чтобы избежать дальнейшего вспенивания чернил. Для более равномерного заполнения всех полостей периодически наклоняйте картридж из стороны в сторону.
Далее нужно вынуть патрубок из технологического отверстия и загерметизировать. Это можно сделать с помощью скотча, клея или специальной пробки от поршня инсулинового шприца.
Учтите, что такой модифицированный картридж в будущем будет легко заправлять — достаточно будет снять колпачок и вставить вместо него шприц или тюбик. Выступающая часть заглушки не мешает установке картриджа в принтер!
После закрытия заправочного отверстия переверните картридж вверх дном и убедитесь, что он не протекает. В этом случае он готов к повторной установке в принтер.
При необходимости сбросьте чип картриджа с помощью программатора RS21.
Перед заправкой картриджа другого цвета промойте трубку подачи чернил, но лучше использовать другую трубку для каждого цвета.
PS.: роцесс заправки занимает около 2 минут, поэтому опасность высыхания ниппеля подачи чернил в принтере отсутствует. После заправки рекомендуется провести проверку форсунок. Если вы не уверены, что сможете сделать это в указанное время, замените снятый картридж на запасной.
Последовательность заправки и установки ПЗК Epson
ВАРИАНТ 1:
— вставьте один конец тубы с переходником в получившееся отверстие (обычно все есть в наборе для переливания — в аптеке), а другой конец опустите в емкость с чернилами нужного цвета;
— вставьте шприц с обрезанным наконечником в выходное отверстие картриджа и потяните поршень на себя.
Заправка и установка ПЗК Epson серий Stylus, Stylus Office, Stylus Photo, Expression Home, Workforce
2. Подготовка к заправке
Подготовить место для заправки
лучше всего заправлять топливо рядом с принтером, чтобы картриджи можно было сразу установить. Очистите столешницу, разложите несколько листов бумаги, чтобы защитить столешницу в случае утечки чернил. При необходимости приготовьте бумагу или тряпку, чтобы стереть чернила с рук или картриджей. Также не стоит заправлять картриджи впервые в любимой и красивой одежде (особенно с длинным рукавом).
Подготовьте бутылки с чернилами
Поместите их в такое место, чтобы не было возможности случайно стереть их рукой. Не открывайте сразу все бутылки. При заправке безопаснее открывать и закрывать их по одному.
Подготовьте шприцы к наполнению
Для наполнения ПЗК подходят обычные медицинские шприцы емкостью 10 мл кубометров. Для каждого цвета используйте отдельный шприц. Для удобства вы также можете приобрести специальные длинные иглы с тупым концом. Они позволяют быстро и точно набирать чернила даже со дна бутылки, а за счет тупого конца снижается вероятность повреждения запорного клапана при наполнении.
Подумайте, куда положить шприцы с чернилами после заправки.
Откройте заливную горловину и вентиляционные отверстия. Снимите колпачки или снимите желтую защитную наклейку.
Подготовьте свой принтер
Переведите принтер в режим замены картриджей, и каретка с картриджами остановится в специальном месте.
Заправка и установка ПЗК Epson серий Expression Premium
Заправка и установка ПЗК Epson серий Workforce Pro
Правила эксплуатации перезаправляемых картриджей
4. Установка и первый запуск перезаправляевых картриджей
Установите картридж в принтер. Нет необходимости протыкать пленку, приклеенную к клапану внизу картриджа, при установке в принтер она проткнет.
Во время установки должен прозвучать характерный щелчок. В перезаправляемых картриджах защелка обычно более жесткая, чем у оригинальных.
Если картриджи не распознаются или кажутся пустыми, необходимо выполнить процедуру сброса уровня чернил. (см пункт 5 ниже)
Выполните проверку форсунок и, при необходимости, прочистите головку.
Если при печати листа пробных отпечатков даже после нескольких чисток в одних и тех же местах остаются зазоры, скорее всего, некоторые сопла печатающей головки засорены или высохли. Чтобы намочить печатающую головку, необходимо обратиться в сервисный центр.
Если в разных местах появляются зазоры, возможно, в форсунки при установке запорной задвижки попал просто воздух. Вам просто нужно дать принтеру постоять 2-3 часа. За это время из печатающей головки выходит воздух, а пустоты заполняются чернилами. Затем накачать и снова протестировать. Если это не помогает и дефекты печати остаются, проблема более серьезна, и вам необходимо обратиться в сервисный центр.
Конструкция перезаправляемых картриджей
Каждый картридж представляет собой пустой контейнер особой конструкции с двумя технологическими отверстиями, которые при эксплуатации служат своему функциональному назначению:
Следует отметить, что почти всегда, за редким исключением старых или редких моделей (например, RX700), перезаправляемые картриджи Epson имеют 2 отверстия в картридже, конечно, не считая рабочего отверстия с клапаном на дне картриджа.
Внимание!. Если картриджи новые и никогда не устанавливались и не проверялись, эта пленка останется целой и не проколотой. В некоторых случаях нет необходимости снимать пленку с нижней части картриджа, так как это приведет к выходу из строя ПКЗ. При установке фиксатора на принтер печатающая головка сама пробивает эту пленку.
В зависимости от конструкции запорного клапана и производителя картриджей отверстия для воздуха и заправки могут располагаться на разных концах картриджа или рядом.
В зависимости от модификации и производителя запорного клапана воздушное отверстие может закрываться желтой наклейкой. В этом случае ее (наклейку) необходимо удалить.
| |
| Рисунок 2: Заливная горловина и вентиляция рядом | Рис. 3. Заправка и вентиляция расположены на противоположных концах картриджа |
Как определить, какое отверстие заполнять, например, где заливное отверстие, а где отверстие для воздуха?.
Чтобы определить, какое из заливных отверстий и какой воздух нужно посмотреть на картридж сбоку со стороны прозрачного пластика. Там, где отверстие будет уходить в пустоту, будет заливное отверстие, где на решетке будет отверстие для воздуха.
Если в перезаправляемом картридже есть отверстие, оно будет отверстием для заправки.
Рисунок 4: Заполнение и воздушные отверстия
Заправка оригинальных картриджей Epson
Может применяться для заправки оригинальных картриджей Epson следующих моделей уст-в:
Epson C63, С64, C65, C66, C67, C68, C83, C84, C85, C86, C88, R200, R210, R220, R230, R240, R250, R300, R310, R320, R340, R350, R800, CX3300, CX3400, СX3500, CX3600, CX3650, CX3700, CX3800, CX4100, CX4200, CX4500, CX4600, CX4700, CX6300, CX6400, CX6500, CX6600, RX500, RX510, RX520, RX600, RX610, RX620
Что нам понадобится:
Рассматривается именно оригинальный картридж так, как устройство его гораздо сложнее, чем неоригинального и как следствие много вопросов возникает именно при заправке оригинальных картриджей.
Рекомендуем всем пользователям струйных принтеров использовать 2 комплекта картриджей – один – рабочий – установлен в принтере, а другой – запасной – уже заправлен в спокойной обстановке и готов к установке в принтер при окончании чернил в первом комплекте.
Если же у Вас только один комплект – старайтесь не растягивать процесс заправки – сначала подготовьте все необходимое и досконально изучите инструкцию.
Итак приступим:
Срежьте под углом конец шприца.
Переверните картридж вверх выходным отверстием, срежьте лезвием или ножом пленку, закрывающую заправочное отверстие, расположенное ближе к центру картриджа:
Возьмите иглу от шприца и бокорезами перекусите пластмассовую часть так, чтобы получился вот такой переходник. После этого вставьте его с усилием в заправочное отверстие до упора.
Разберите инсулиновый шприц фирмы BD и снимите со штока резиновый поршень. Эта резинка пригодится нам в качестве заглушки. Она очень плотно входит в модернизированный наконечник иглы. После заправки этой заглушкой нужно будет закупорить герметично заправочное отверстие.
Теперь можно приступить непосредственно к заполнению картриджа чернилами.
ВАРИАНТ 1:
– вставьте в получившееся отверстие один конец трубки с переходником (обычно все есть в наборе для переливания крови – в аптеке), а второй конец опустите в емкость с чернилами нужного цвета;
– вставьте шприц с обрезанным кончиком в выходное отверстие картриджа и потяните на себя поршень.
ВАРИАНТ 2:
– вставьте в заправочное отверстие шприц без поршня и налейте в него чернила;
– в выходное отверстие картриджа вставьте до упора шприц с надрезанным концом и медленно тяните на себя поршень.
В шприц начнут поступать остатки чернил из картриджа, а в картридж по трубке пойдут чернила из подключенной емкости. Оттягивать чернила нужно до тех пор пока Вы не увидите, что воздух из картриджа весь вышел и пошли чернила. Желательно дождаться момента, когда чернила начнут поступать в шприц не вспененные. Весь процесс отсоса-заправки делайте медленно, чтобы избежать дополнительного вспенивания чернил. Для более равномерного заполнения всех полостей – периодически наклоняйте картридж то в одну то в другую сторону.
Далее необходимо убрать трубку из технологического отверстия и загерметизировать его. Это можно сделать с помощью скотча, клея или специальной заглушки из поршня инсулинового шприца.
Обратите внимание, что такой модифицированный картридж легко будет заправлять в дальнейшем – достаточно будет вынуть заглушку и вставить вместо нее шприц или трубку. Выпирающая часть заглушки – нисколько не мешает установке картриджа в принтер!
После герметизации заправочного отверстия переверните картридж и убедитесь что он не течет. В этом случае он готов к установке обратно в принтер.
Если нужно – обнулите чип картриджа программатором RS21.
Перед заправкой картриджа с другим цветом – промойте трубку подачи чернил, но лучше использовать для каждого цвета свою трубку.
P.S.:
Процедура заправки занимает примерно 2 минуты, поэтому нет никакой опасности, что чернилозаборный штуцер печатающей головки принтера подсохнет. После заправки рекомендуем сделать – тест проверки дюз. Если Вы не уверены, что справитесь за указанное время, то на место извлеченного картриджа вставьте запасной.
О заправке неоригинальных картриджей
Для заправки картриджей неоригинальной конструкции (как правило они внутри полые и наполнены поролоном) просто сделайте сверху отверстие в любом месте, вкачайте внутрь нужное количество чернил, предварительно заклеив выходное отверстие снизу, затем заклейте отверстие скотчем – картридж заправлен.
